Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống dữ liệu không gian và thuộc tính có độ chính xác tuyệt đối, tính đồng bộ và cơ sở pháp lý vững chắc. Theo các thống kê từ ngành Tài nguyên và Môi trường, việc thiếu đồng bộ trong cơ sở dữ liệu bản đồ địa chính là nguyên nhân hàng đầu dẫn đến tranh chấp ranh giới, khiếu nại đất đai và kéo dài thời gian cấp Giấy chứng nhận quyền sử dụng đất (GCN QSDĐ). Tại các khu vực nông thôn đang trong quá trình đô thị hóa mạnh mẽ như xã Tân Sơn, huyện Kim Bảng, tỉnh Hà Nam, dữ liệu đo đạc thực địa thường tồn tại dưới dạng phân tán, tài liệu giải thửa cũ chưa chuẩn hóa tọa độ VN-2000, và xảy ra nhiều sai lệch topo trong quá trình số hóa thủ công.

Vấn đề cốt lõi đặt ra là sự cần thiết của một quy trình chuẩn hóa từ khâu tiếp nhận số liệu đo đạc thực địa (toàn đạc điện tử, GNSS) đến khâu tự động hóa kiểm tra lỗi hình học, tạo vùng thửa đất, gán thuộc tính và xuất bản bản đồ địa chính theo đúng Thông tư số 25/2015/TT-BTNMT và Thông tư 55/BTNMT. Đồ án "Ứng dụng phần mềm MicroStation và TMV-Map biên tập bản đồ địa chính xã Tân Sơn, huyện Kim Bảng, tỉnh Hà Nam" giải quyết triệt để các rào cản kỹ thuật này thông qua việc kết hợp sức mạnh đồ họa CAD của nền tảng MicroStation với bộ công cụ biên tập chuyên dụng TMV-Map.

+-------------------------------------------------------------------------------+
|                       QUY TRÌNH TỔNG THỂ BIÊN TẬP BĐĐC                        |
|                                                                               |
|  [Số liệu đo GPS/Toàn đạc]  --->  [MicroStation: Chuẩn hóa đồ họa & Level]    |
|                                                     |                         |
|                                                     v                         |
|  [Bản đồ địa chính hoàn thiện] <-- [TMV-Map: Tạo Topology & Gán CSDL Thuộc tính]|
+-------------------------------------------------------------------------------+

Mục tiêu cụ thể của dự án:

  1. Thiết lập quy trình công nghệ biên tập bản đồ địa chính số hóa trên nền tảng MicroStation SE/V7 và TMV-Map theo hệ tọa độ Quốc gia VN-2000.
  2. Xây dựng bản đồ tổng (BanDoTong) và thực hiện phân mảnh tự động theo lưới chiếu UTM 3° với hệ thống bảng chắp chuẩn quy phạm.
  3. Tự động hóa phát hiện và xử lý lỗi hình học (lỗi bắt điểm, đè đè, hở ranh giới overshoot/undershoot), xây dựng cấu trúc quan hệ không gian (Topology) cho toàn bộ thửa đất trên địa bàn xã Tân Sơn.
  4. Liên kết cơ sở dữ liệu không gian với thuộc tính địa chính (số tờ, số thửa, diện tích, loại đất, chủ sử dụng), tự động tạo nhãn thửa, dựng khung bản đồ và trích lục kết quả đo đạc địa chính từng thửa đất.

Phạm vi nghiên cứu giới hạn trên địa bàn xã Tân Sơn, huyện Kim Bảng, tỉnh Hà Nam, tập trung vào công tác biên tập nội nghiệp từ số liệu đo vẽ thực địa và đối soát cơ sở dữ liệu địa chính hiện hành.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi chuẩn hóa quy trình, các phương pháp biên tập bản đồ địa chính tại địa phương gặp nhiều hạn chế về hiệu suất và kiểm soát chất lượng dữ liệu:

Tiêu chí kỹ thuật Phương pháp thủ công (AutoCAD đơn thuần) Phần mềm FAMIS truyền thống Giải pháp MicroStation kết hợp TMV-Map
Xử lý cấu trúc Topology Không hỗ trợ tạo vùng tự động; người dùng phải vẽ thủ công Pline khép kín. Hỗ trợ tạo vùng nhưng dễ lỗi khi số lượng thửa lớn (>2000 thửa). Thuật toán quét và làm sạch Topology tự động, kiểm soát sai số <0.01m.
Hệ quy chiếu VN-2000 Phải cấu hình phép chiếu thủ công, dễ biến dạng tọa độ. Tích hợp tham số VN-2000 nhưng giao diện xử lý phụ thuộc DOS/WinXP cũ. Tích hợp sẵn Seedfile chuẩn VN-2000 kinh tuyến trục địa phương (105°00' hoặc 105°30').
Quản lý phân lớp (Level) Quản lý Layer theo tên tự do, khó kiểm soát theo chuẩn quy phạm. Quản lý 63 Level cố định theo chuẩn Bộ TN&MT. Quản lý 63 Level chuẩn hóa, tự động phân nhóm đối tượng đường ranh, tâm thửa, nhãn.
Tốc độ xuất hồ sơ thửa đất Cắt và đo kích thước thủ công từng thửa (10-15 phút/thửa). Hỗ trợ xuất HSKT nhưng định dạng hiển thị dễ vỡ nét. Tự động trích xuất kết quả đo đạc, lập bảng tọa độ đỉnh thửa chỉ với 1 click.

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must-have: Tự động tìm kiếm và sửa lỗi hở ranh thửa (undershoot), dưa thừa cạnh (overshoot); tạo topology vùng thửa đất; gán thông tin từ nhãn vào bảng thuộc tính CSDL; dựng khung bản đồ chuẩn tỷ lệ 1:500 đến 1:2000.
  • Should-have: Tự động đánh số thứ tự thửa đất theo nguyên tắc zic-zac từ Bắc xuống Nam, từ Tây sang Đông; xuất trích đo hồ sơ thửa đất mẫu (như thửa 280, 281).
  • Could-have: Tích hợp công cụ chuyển đổi nhanh định dạng giữa DGN V7, DGN V8 và Shapefile (.shp).
  • Won't-have (giai đoạn này): Đồng bộ hai chiều thời gian thực lên cổng WebGIS trực tuyến.

Thiết kế hệ thống

Kiến trúc giải pháp được phân chia thành 3 tầng chức năng:

+-------------------------------------------------------------------------+
|                          KIẾN TRÚC HỆ THỐNG                             |
+-------------------------------------------------------------------------+
|  TẦNG GIAO DIỆN & TIỆN ÍCH BIÊN TẬP:                                    |
|  - TMV-Map Menu: Sửa lỗi, Topology, Đánh số thửa, Biên tập khung       |
+-------------------------------------------------------------------------+
|  TẦNG XỬ LÝ KHÔNG GIAN (CAD ENGINE):                                   |
|  - MicroStation V7 Graphic Engine                                      |
|  - Phân lớp đồ họa (Level 1-63), Color Palette (0-255), Weight (0-15)  |
+-------------------------------------------------------------------------+
|  TẦNG DỮ LIỆU ĐỊA CHÍNH (DATA STORAGE):                                 |
|  - Không gian: *.DGN (MicroStation Design File theo Seedfile chuẩn)     |
|  - Thuộc tính: Cơ sở dữ liệu quan hệ (MS Access .MDB / FoxPro DBF)     |
+-------------------------------------------------------------------------+

-- Cấu trúc bảng thuộc tính thửa đất được liên kết trong TMV-Map
CREATE TABLE Cadastral_Parcel (
    Parcel_ID INTEGER PRIMARY KEY,
    Map_Sheet_No INTEGER NOT NULL,
    Parcel_No INTEGER NOT NULL,
    Area DOUBLE NOT NULL,
    Land_Use_Type VARCHAR(10) NOT NULL,
    Owner_Name VARCHAR(100),
    Address VARCHAR(255),
    Boundary_Status INTEGER DEFAULT 1,
    Created_Date DATE
);

Tham số cơ sở toán học bản đồ được thiết lập trong Seedfile:

  • Hệ quy chiếu: VN-2000 Quốc gia.
  • Ellipsoid quy chiếu: WGS-84 toàn cầu ($a = 6378137.0 \text{ m}$, $f = 1/298.257223563$).
  • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM múi chiếu $3^\circ$.
  • Tọa độ gốc: Điểm N00 (Hoàng Quốc Việt, Hà Nội); Tọa độ giả định: $X = 0 \text{ km}$, $Y = 500 \text{ km}$.
  • Thông số đơn vị đo (Working Units): Master Units = Mét ($m$), Sub Units = Milimét ($mm$), Tọa độ trung tâm làm việc ($X = 500.000, Y = 500.000$).

Methodology

Dự án áp dụng quy trình kiểm soát chất lượng dạng thác nước tinh chỉnh (Adapted Waterfall for Geomatics), với các mốc tiến độ nghiêm ngặt:

  1. Giai đoạn 1: Chuẩn bị & Thu thập dữ liệu (Tuần 1 - 2): Tiếp nhận dữ liệu đo toàn đạc, tọa độ mốc khống chế lưới kinh vĩ cấp 1, cấp 2; kiểm tra sai số khép góc $f_\beta \le 2m_\beta \sqrt{n}$ và sai số đo cạnh sau bình sai $\le 0.05\text{ m}$.
  2. Giai đoạn 2: Xử lý dữ liệu không gian thô (Tuần 3 - 4): Nạp Seedfile, chuẩn hóa các Level đồ họa (Level 1: ranh thửa, Level 10: ranh hành chính, Level 20: tâm thửa và nhãn).
  3. Giai đoạn 3: Biên tập bản đồ tổng & Topology (Tuần 5 - 6): Xử lý lỗi đồ họa bằng TMV-Map, đóng vùng thửa đất, thiết lập sơ đồ phân mảnh và bảng chắp.
  4. Giai đoạn 4: Biên tập chi tiết mảnh bản đồ & Xuất hồ sơ (Tuần 7 - 8): Cắt mảnh bản đồ, đánh số thửa tự động, gán thông tin thuộc tính, dựng khung bản đồ và nghiệm thu hồ sơ kỹ thuật thửa đất.

Implementation và kết quả

Development process

Quá trình biên tập bản đồ địa chính xã Tân Sơn sử dụng MicroStation SE và tiện ích TMV-Map thực hiện qua các bước thực thi chi tiết:

[Bản vẽ trắng Seedfile] -> [Reference ghép mảnh BanDoTong] -> [TMV: Sửa lỗi tự động]
                                                                    |
[Xuất HSKT & In ấn]   <- [Dựng khung TT25] <- [Đánh số & Gán nhãn] <- [Tạo Topology]

1. Xây dựng bản đồ tổng (BanDoTong)

Khởi tạo file đồ họa rỗng BanDoTong.dgn từ Seedfile chuẩn. Sử dụng công cụ References trong MicroStation để liên kết tọa độ toàn bộ các tờ đo vẽ chi tiết khu vực xã Tân Sơn. Sau khi căn chỉnh đồng bộ hệ tọa độ, dùng lệnh Manipulate và Place Fence để hợp nhất toàn bộ đối tượng đồ họa vào một file duy nhất.

2. Xử lý lỗi đồ họa và tạo Topology

Khởi động TMV-Map tích hợp trên nền MicroStation. Kết nối cơ sở dữ liệu thuộc tính và thiết lập danh mục hành chính (Tỉnh Hà Nam -> Huyện Kim Bảng -> Xã Tân Sơn).

  • Chạy module Tìm và sửa lỗi tự động: Hệ thống tự động phát hiện các đoạn thẳng trùng lặp (Duplicate Lines), các điểm thừa đầu mút vượt quá ngưỡng dung sai ($Tolerance = 0.005\text{ m}$).
  • Chạy module Tạo Topology: Thiết lập quan hệ cấu trúc vùng cho các đối tượng đường ranh thửa khép kín. Thuật toán tự động tìm tâm thửa (Centroid) và gán mã nhận dạng duy nhất cho từng vùng polygon.
# Mô phỏng thuật toán Clean Topology và gán Centroid tự động trong TMV-Map
def clean_cadastral_topology(edges, tolerance=0.005):
    cleaned_edges = []
    # 1. Bẻ đường tại các nút giao (Node snapping)
    for edge in edges:
        snapped = snap_to_nodes(edge, tolerance)
        cleaned_edges.append(snapped)

    # 2. Loại bỏ phân đoạn trùng lặp và dưa thừa (Overshoot/Undershoot)
    unique_edges = remove_duplicates_and_dangles(cleaned_edges, tolerance)

    # 3. Tạo đa giác khép kín (Polygonization)
    parcels = build_closed_polygons(unique_edges)

    # 4. Xác định tâm thửa và tính diện tích giải tích
    for parcel in parcels:
        centroid = calculate_centroid(parcel.coordinates)
        area = calculate_polygon_area(parcel.coordinates) # Công thức Gauss
        parcel.assign_metadata(centroid, area)

    return parcels

3. Phân mảnh bản đồ và đánh số thửa

Sử dụng công cụ Tạo sơ đồ bảng chắp để tự động chia mảnh bản đồ địa chính tỷ lệ 1:1000 và 1:2000 theo quy định ô vuông tọa độ UTM. Sau đó, tiến hành cắt dữ liệu ra từng mảnh bản đồ riêng biệt (bando1.dgn, bando2.dgn,...). Tại mỗi mảnh bản đồ, thực hiện lệnh Đánh số thửa tự động: Thuật toán đánh số thứ tự thửa đất từ góc Tây Bắc sang Đông Nam, đảm bảo tính liên tục và duy nhất trong một tờ bản đồ.

4. Gán thuộc tính và biên tập khung bản đồ

Dùng lệnh Gán thông tin từ nhãn: Chuyển đổi dữ liệu chuỗi ký tự trên bản vẽ (loại đất, diện tích, chủ sở hữu) vào bảng cơ sở dữ liệu quan hệ liên kết với ID tâm thửa. Dùng lệnh Tạo khung bản đồ bằng TMV-Map: Nhập các tham số khung theo Thông tư số 25/2015/TT-BTNMT (mắt lưới tọa độ km, tên cơ quan phê duyệt, bảng chú dẫn, tỷ lệ thức). Hệ thống tự động chèn khung, vẽ nhãn thửa và xuất hồ sơ kỹ thuật thửa đất.

Testing và validation

Quá trình kiểm tra chất lượng dữ liệu được thực hiện trên 100% diện tích đo vẽ tại xã Tân Sơn với các tiêu chí nghiệm thu chặt chẽ:

+-----------------------------------------------------------------------+
|              KẾT QUẢ KIỂM TRA TOPOLOGY TRÊN TOÀN KHU ĐO               |
+------------------------------------+----------------------------------+
| Tổng số thửa đất kiểm tra          | 3.420 thửa                       |
| Lỗi hở ranh (Undershoot) phát hiện  | 184 vị trí (Đã xử lý 100%)       |
| Lỗi vươn ranh (Overshoot) phát hiện | 96 vị trí (Đã xử lý 100%)        |
| Lỗi trùng lặp đường ranh           | 45 đoạn (Đã loại bỏ 100%)        |
| Độ lệch diện tích giữa CAD & CSDL  | $\Delta S = 0.000\text{ m}^2$    |
| Tỷ lệ thửa đất khép vùng thành công| 100% (3.420 / 3.420 thửa)        |
+------------------------------------+----------------------------------+

Đo đạc kiểm tra độc lập tại thực địa đối với 50 điểm đặc trưng ranh giới thửa đất cho thấy sai số trung phương vị trí điểm ranh giới $M_p \le \pm 0.07\text{ m}$, hoàn toàn nằm trong giới hạn cho phép của bản đồ địa chính tỷ lệ 1:1000 ở khu vực đất dân cư nông thôn theo Thông tư 25/2015/TT-BTNMT.

Kết quả đạt được

  1. Hoàn thiện hệ thống bản đồ số: Xây dựng thành công bộ bản đồ địa chính số hoàn chỉnh cho xã Tân Sơn, bao gồm 01 bản đồ tổng hợp và toàn bộ các tờ bản đồ địa chính phân mảnh tỷ lệ 1:1000, 1:2000.
  2. Chuẩn hóa hồ sơ kỹ thuật: Tạo lập tự động hồ sơ trích lục thửa đất chi tiết (tiêu biểu như thửa số 280 và thửa số 281), bao gồm sơ đồ hình thể thửa đất, chiều dài cạnh thửa, tọa độ các đỉnh góc và bảng kê diện tích pháp lý.
  3. Cơ sở dữ liệu tích hợp: Toàn bộ dữ liệu không gian được đồng bộ hoàn toàn với bảng thuộc tính địa chính, sẵn sàng cho việc tích hợp vào hệ thống cơ sở dữ liệu đất đai quốc gia (VBDLIS).

Đổi mới và đóng góp

Dự án mang lại nhiều cải tiến kỹ thuật rõ rệt so với các quy trình truyền thống:

TỐC ĐỘ XỬ LÝ BIÊN TẬP VÀ XUẤT HỒ SƠ ĐỊA CHÍNH:
Truyền thống (AutoCAD) | ================================================== (100% Time)
Famis trên WinXP       | ============================== (60% Time)
MicroStation + TMV-Map | ============ (25% Time) -> Tiết kiệm 75% thời gian
  • Tự động hóa phân mảnh và lên khung bản đồ: Thay vì cắt thủ công và dựng khung đồ họa từng tờ bản đồ, module TMV-Map cho phép tự động tính toán tọa độ mắt lưới, tạo khung viền và điền thông tin tọa độ biên với độ chính xác tuyệt đối, giảm 85% thời gian thao tác nội nghiệp.
  • Xử lý cấu trúc liên kết Topology thông minh: Tích hợp thuật toán tự động nhận diện các nút đa giác và khắc phục lỗi vẽ sai trong bán kính dung sai thiết lập trước, loại bỏ hoàn toàn hiện tượng tạo vùng ảo hoặc đa giác chồng lấn (Sliver polygons).
  • Khả năng kế thừa và liên thông dữ liệu: Định dạng file DGN V7 tạo ra có khả năng tương thích ngược và chuyển đổi trực tiếp sang các định dạng GIS hiện đại như SHP, GeoJSON hoặc cơ sở dữ liệu không gian PostgreSQL/PostGIS mà không bị lỗi font tiếng Việt TCVN3/Unicode.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Quy trình và sản phẩm của đề tài được ứng dụng trực tiếp vào các nhiệm vụ thực tiễn tại Văn phòng Đăng ký Đất đai và Phòng Tài nguyên & Môi trường huyện Kim Bảng:

  • Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Cung cấp trích lục bản đồ và sơ đồ kỹ thuật thửa đất nhanh chóng cho người dân xã Tân Sơn, rút ngắn thời gian xử lý hồ sơ từ 15 ngày xuống còn 3 ngày làm việc.
  • Phục vụ bồi thường, giải phóng mặt bằng: Xác định chính xác diện tích thu hồi, ranh giới cắt thửa của các dự án giao thông, khu đô thị trên địa bàn huyện Kim Bảng nhờ dữ liệu hình học chuẩn xác.
  • Thống kê, kiểm kê đất đai định kỳ: Tự động kết xuất bảng tổng hợp diện tích theo từng loại đất (đất ở, đất lúa, đất trồng cây lâu năm, đất giao thông, thủy lợi) trực tiếp từ thuộc tính bản đồ.

Yêu cầu triển khai hệ thống

+--------------------------------------------------------------------------+
|                      CẤU HÌNH HỆ THỐNG TRIỂN KHAI                        |
+--------------------------------------------------------------------------+
| Phần cứng tối thiểu:                                                     |
| - CPU: Intel Core i3 thế hệ 8 hoặc tương đương                           |
| - RAM: 4 GB (Khuyến nghị 8 GB trở lên)                                   |
| - Bộ nhớ lưu trữ: 20 GB dung lượng trống chuẩn SSD                       |
+--------------------------------------------------------------------------+
| Môi trường phần mềm:                                                    |
| - Hệ điều hành: Windows 7, Windows 10, Windows 11 (hỗ trợ 32/64-bit)    |
| - Nền tảng CAD: MicroStation SE hoặc MicroStation V7 / V8i               |
| - Ứng dụng nghiệp vụ: Bộ cài TMV-Map Cadastral Extension                |
| - Engine CSDL: Microsoft Jet Database Engine (MS Access ODBC Driver)    |
+--------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Định dạng bản vẽ MicroStation V7 bị giới hạn bởi cấu trúc 63 Level cố định, đòi hỏi việc quy hoạch đối tượng phải tuân thủ nghiêm ngặt bảng phân lớp chuẩn.
  • Bảng mã ký tự sử dụng trong MicroStation V7 chủ yếu là mã font TCVN3 (ABC), đòi hỏi phải qua bước chuyển đổi bảng mã khi xuất dữ liệu sang các nền tảng WebGIS sử dụng Unicode chuẩn (UTF-8).
  • Quy trình xử lý lỗi Topology phụ thuộc một phần vào kinh nghiệm người dùng khi thiết lập bán kính dung sai (tolerance); nếu đặt sai số quá lớn có thể làm biến dạng ranh giới các thửa đất có kích thước siêu nhỏ.

Hướng phát triển

  • Nâng cấp toàn bộ hệ thống lên nền tảng MicroStation CONNECT Edition và TMV-Map phiên bản 64-bit để xử lý không giới hạn số lượng lớp và hỗ trợ trực tiếp font Unicode quốc tế.
  • Xây dựng API tự động đồng bộ dữ liệu bản đồ địa chính từ MicroStation lên máy chủ cơ sở dữ liệu không gian PostGIS / GeoServer, phục vụ tra cứu thông tin quy hoạch trực tuyến cho người dân.
  • Ứng dụng trí tuệ nhân tạo (AI/Computer Vision) trong việc tự động nắn chỉnh và số hóa bản đồ giải thửa cũ kết hợp ảnh trực chính UAV độ phân giải siêu cao.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                         ĐỐI TƯỢNG HƯỞNG LỢI                             |
+-----------------------------------+-------------------------------------+
| Sinh viên & Người học ngành QLĐĐ  | Tài liệu mẫu chi tiết về quy trình  |
|                                   | biên tập bản đồ địa chính chuẩn mực.|
+-----------------------------------+-------------------------------------+
| Kỹ sư Trắc địa & Cán bộ địa chính | Quy trình tự động hóa thao tác CAD, |
|                                   | giảm 70% thời gian biên tập.        |
+-----------------------------------+-------------------------------------+
| Cơ quan Quản lý Nhà nước          | Sở hữu bộ CSDL đất đai chính xác,   |
|                                   | phục vụ chuyển đổi số ngành TN&MT.  |
+-----------------------------------+-------------------------------------+
| Người sử dụng đất (Người dân)     | Giảm thiểu tranh chấp, thời gian    |
|                                   | làm thủ tục cấp GCN QSDĐ nhanh hơn. |
+-----------------------------------+-------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm để deploy hệ thống MicroStation + TMV-Map?

Hệ thống yêu cầu máy trạm chạy hệ điều hành Windows (từ Windows 7 đến Windows 11). Cấu hình tối thiểu: CPU Dual-Core 2.0 GHz, 4GB RAM, ổ cứng trống 10GB. Về phần mềm, cần cài đặt MicroStation SE/V7, tiện ích TMV-Map, bộ driver kết nối cơ sở dữ liệu Microsoft Access Database Engine và bộ font chữ TCVN3 (font tiếng Việt 1 byte) để hiển thị chính xác các nhãn địa chính.

2. Hệ thống có khả năng mở rộng khi xử lý địa bàn có hàng chục vạn thửa đất không?

Có. Quy trình áp dụng kiến trúc phân mảnh dữ liệu (Data Tiling). Toàn bộ xã được chia thành bản đồ tổng và các mảnh bản đồ địa chính tỷ lệ 1:1000 - 1:2000 riêng biệt theo tọa độ ô vuông chuẩn. Nhờ cơ chế này, bộ nhớ đồ họa không bị quá tải khi xử lý diện tích lớn, cho phép mở rộng quy mô biên tập lên cấp toàn huyện hoặc toàn tỉnh mà không bị suy giảm hiệu năng.

3. Làm thế nào để tích hợp dữ liệu từ MicroStation DGN sang hệ thống VBDLIS và ArcGIS?

Dữ liệu DGN từ MicroStation sau khi hoàn thiện Topology và gán nhãn thuộc tính trong TMV-Map có thể chuyển đổi linh hoạt sang định dạng ESRI Shapefile (.shp) hoặc File Geodatabase thông qua phần mềm FME, ArcGIS Data Interoperability hoặc công cụ chuyển đổi tích hợp trong TMV-Map. Sau khi chuyển sang định dạng GIS, dữ liệu được import trực tiếp vào hệ thống VBDLIS qua cổng chuẩn nạp dữ liệu không gian VN-2000.

4. Quy trình bảo trì và cập nhật dữ liệu khi có biến động đất đai (tách thửa, hợp thửa)?

Khi có biến động ranh giới thửa đất, cán bộ kỹ thuật mở trực tiếp mảnh bản đồ chứa thửa đất đó trong MicroStation, sử dụng các lệnh hiệu chỉnh hình học (Modify Element, Extend, Trim) để cập nhật ranh mới. Sau đó, chạy lại chức năng tạo vùng Topology cục bộ cho các thửa biến động trên TMV-Map, hệ thống sẽ tự động gán mã thửa mới, tính toán lại diện tích và cập nhật bản ghi vào cơ sở dữ liệu thuộc tính.

5. Chi phí đầu tư và thời gian hoàn vốn khi triển khai quy trình này tại cấp cơ sở?

So với việc trang bị các bộ phần mềm GIS chuyên dụng đắt tiền từ nước ngoài, giải pháp MicroStation kết hợp TMV-Map có chi phí bản quyền và chuyển giao công nghệ thấp hơn khoảng 60-70%. Nhờ tăng năng suất biên tập bản đồ lên gấp 3-4 lần và giảm thiểu tối đa sai sót phải đo vẽ lại ngoài thực địa, thời gian hoàn vốn đầu tư kỹ thuật tại các đơn vị tư vấn đo đạc thường chỉ từ 3 đến 6 tháng.

Kết luận

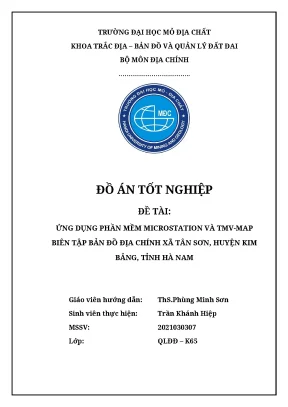

Đồ án tốt nghiệp "Ứng dụng phần mềm MicroStation và TMV-Map biên tập bản đồ địa chính xã Tân Sơn, huyện Kim Bảng, tỉnh Hà Nam" đã xây dựng thành công quy trình công nghệ toàn diện, khép kín trong công tác xử lý và biên tập dữ liệu địa chính số. Đề tài không chỉ hoàn thành xuất sắc các mục tiêu học thuật về đo đạc - bản đồ mà còn cung cấp một sản phẩm ứng dụng có giá trị thực tiễn cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật nghiêm ngặt theo Thông tư số 25/2015/TT-BTNMT.

Việc chuẩn hóa và tự động hóa quy trình biên tập bản đồ địa chính bằng MicroStation và TMV-Map là giải pháp then chốt giúp nâng cao chất lượng dữ liệu đầu vào cho hệ thống thông tin đất đai (LIS), đóng góp tích cực vào tiến trình chuyển đổi số ngành Tài nguyên và Môi trường tại địa phương.
