Giới thiệu dự án

Trong bối cảnh chi phí năng lượng toàn cầu leo thang và cam kết phát thải ròng bằng 0 (Net Zero 2050) của Việt Nam theo Công ước khung UNFCCC và Luật Sử dụng năng lượng tiết kiệm và hiệu quả số 50/2010/QH12, tối ưu hóa năng lượng trong sản xuất công nghiệp trở thành bài toán sống còn. Theo thống kê của Chương trình Quốc gia về Sử dụng Năng lượng Tiết kiệm và Hiệu quả (VNEEP), khu vực sản xuất công nghiệp chiếm hơn 52% tổng tiêu thụ năng lượng toàn quốc, trong đó tiềm năng tiết kiệm năng lượng kỹ thuật tại các nhà máy chế tạo cơ khí dao động từ 15% đến 30%.

Công ty TNHH Hong Ik Vina (Khu chế xuất Tân Thuận, Quận 7, TP. Hồ Chí Minh) là doanh nghiệp 100% vốn Hàn Quốc thành lập từ năm 2000, chuyên sản xuất dụng cụ bàn ăn bằng thép không gỉ (dao, muỗng, nĩa) xuất khẩu sang Mỹ, Châu Âu và Úc. Với sản lượng trung bình đạt từ 24 đến 40 triệu sản phẩm/năm trên tổng diện tích $18.000\text{ m}^2$, hệ thống máy móc vận hành qua hơn hai thập kỷ đã bộc lộ nhiều điểm nghẽn nghiêm trọng về tiêu hao năng lượng.

+-----------------------------------------------------------------------------------+
|                            HỆ THỐNG PHỤ TẢI HONG IK VINA                         |
|  - Tổng công suất: >4.500 kW                                                      |
|  - Trọng điểm: Hệ thống mài (~60% CS), Xưởng Cơ khí 1-3 (1.300 kW), CK2 (348 kW)   |
|  - Nguồn cấp: 3 Trạm biến áp (MBA 1, 2, 3), Máy nén khí trung tâm, Lò nung cao tần |
+-----------------------------------------+-----------------------------------------+
                                          |
                        +-----------------+-----------------+
                        |  ĐIỂM NGHẼN KỸ THUẬT QUAN SÁT    |
                        +-----------------+-----------------+
                                          |
     +--------------------+---------------+-------------------+--------------------+
     |                    |                                   |                    |
[Cos φ Thấp]     [Sóng Hài Nghiêm Trọng]            [Rò Rỉ Khí Nén]       [Thiếu Giám Sát]
 0,38 ÷ 0,78      THD_I lên tới 116,6% (Lò nung)     Tổn thất áp suất      Chưa số hóa dữ liệu
 Phạt vô công     Gây nóng MBA, méo điện áp          Lãng phí máy nén khí  Vận hành thủ công

Vấn đề kỹ thuật cụ thể (Problem Statement)

Khảo sát thực địa và phân tích dữ liệu điện năng ghi nhận các điểm nghẽn chính:

  1. Hệ số công suất ($\cos\phi$) suy giảm sâu: Dao động từ $0,38$ đến $0,78$ tại các cụm máy búa, máy dập rora và xưởng cơ khí, dẫn đến tiền phạt công suất phản kháng cao và suy hao truyền tải lớn trên đường cáp nội bộ.
  2. Ô nhiễm sóng hài bậc cao nghiêm trọng: Các lò nung cao tần tại Xưởng Cơ khí 2 có tổng độ méo sóng hài dòng điện ($\text{THD}_I$) vượt ngưỡng cho phép, đạt mức $76,2% \div 116,6%$, gây biến dạng dạng sóng, gia tăng tổn thất nhiệt trên các máy biến áp (MBA) và giảm tuổi thọ thiết bị.
  3. Hiệu suất khí nén kém và rò rỉ phân tán: Áp suất làm việc tổn thất qua các van nối cũ, máy nén khí chạy không tải trong giờ nghỉ giải lao và nhiệt độ khí hút tại cửa gió cao làm giảm hiệu suất nén đoạn nhiệt.
  4. Hệ số tiêu hao năng lượng (SEC) cao: Suất tiêu hao năng lượng quy đổi trên đơn vị sản phẩm chưa được tối ưu hóa theo chu kỳ tải và giờ biểu giá điện của EVN (giờ cao điểm, bình thường, thấp điểm).

Mục tiêu của dự án

  1. Thực hiện kiểm toán năng lượng chi tiết toàn diện (Cấp độ 2 theo chuẩn ISO 50002 / Thông tư 39/2011/TT-BCT) cho toàn bộ dây chuyền sản xuất và hệ thống phụ trợ.
  2. Đo đạc, phân tích chất lượng điện năng, sóng hài, rò rỉ khí nén, độ rọi và tổn thất máy biến áp bằng các thiết bị chuyên dụng tiêu chuẩn quốc tế.
  3. Đề xuất gói giải pháp kỹ thuật tích hợp: lọc sóng hài chủ động AHF, bù công suất phản kháng tự động, tối ưu hóa điều khiển máy nén khí, quản trị năng lượng số CloudEMS và điện mặt trời áp mái tự dùng (Zero Export).
  4. Thiết lập mô hình bài toán kinh tế - kỹ thuật xác định chỉ số NPV, IRR và thời gian hoàn vốn (Payback Period) cho từng phương án.

Phương pháp tiếp cận và kết quả kỳ vọng

  • Phương pháp tiếp cận: Kết hợp đo kiểm thực nghiệm đa thông số (Electrical Power Quality Analyzer, Ultrasound Acoustic Detector, Thermal Imager, Anemometer) với mô phỏng chuyên sâu bằng phần mềm PV*SOL Premium và SketchUp.
  • Chỉ số kỳ vọng: Nâng hệ số $\cos\phi \ge 0,95$, giảm $\text{THD}_I < 12%$, thu hồi hơn 18% tổn thất điện năng khí nén, giảm suất tiêu hao năng lượng toàn nhà máy từ $5% \div 12%$ và cắt giảm hàng trăm tấn $\text{CO}_2$ phát thải mỗi năm.
  • Phạm vi & Giới hạn: Đề tài giới hạn khảo sát trong khuôn viên nhà xưởng $18.000\text{ m}^2$ tại KCX Tân Thuận, với dữ liệu phụ tải và hóa đơn năng lượng chi tiết giai đoạn 2021–2023.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện trạng vận hành và hạ tầng kỹ thuật của Nhà máy Hong Ik Vina được tổng hợp và đối chiếu qua bảng phân tích dưới đây:

Hạng mục hệ thống Hiện trạng kỹ thuật Ưu điểm Nhược điểm / Rủi ro Mức độ ưu tiên (MoSCoW)
Dây chuyền dập dao (Xưởng CK2) Lò nung cao tần $33\text{ kW}$, máy búa $7,5\text{ kW}$, máy rora $11,25\text{ kW}$ Vận hành liên tục, bán tự động $\cos\phi = 0,38 \div 0,71$; $\text{THD}_I = 76,2% \div 116,6%$ Must-have (Lọc sóng hài + Bù tụ)
Dây chuyền muỗng nĩa (Xưởng CK1, 3) 28 máy mài đá $7,5\text{ kW}$, dập phôi, tạo lõm ($P_{\text{tổng}} \approx 1.300\text{ kW}$) Đáp ứng công suất cắt gọt, định hình lớn $\cos\phi$ trung bình $0,62 \div 0,73$, rò rỉ khí nén cục bộ Must-have (Bù công suất phản kháng)
Hệ thống Máy nén khí (MNK) Cụm máy nén trục vít, bình tích áp phân tán tại CK1, CK2, CK3 Đủ lưu lượng cấp cho xi lanh, máy búa Chạy không tải trong 20 phút giờ nghỉ, nhiệt độ hút cao Should-have (Cài đặt chu kỳ + Giảm rò rỉ)
Hệ thống Máy biến áp (MBA 1-3) 3 trạm biến áp cấp nguồn hạ thế $380\text{ V}$ Cung cấp đủ công suất biểu kiến $S_{\text{đm}}$ Tổn thất có tải $TTCT$ tăng do dòng sóng hài phản xạ Should-have (Lắp AHF tại thanh cái)
Năng lượng tái tạo Mái nhà xưởng hướng Đông Bắc – Tây Nam diện tích lớn Kết cấu chịu lực tốt, bức xạ nhiệt cao ($>4,8\text{ kWh/m}^2/\text{ngày}$) Chưa khai thác, mái hấp thụ nhiệt làm nóng xưởng Could-have (Điện mặt trời hòa lưới Zero Export)

Thiết kế hệ thống kỹ thuật

1. Kiến trúc đo lường và Giám sát Năng lượng Thông minh (CloudEMS)

Hệ thống chuyển đổi từ quản lý ghi chép thủ công sang mô hình Cloud-based Energy Management System chuẩn ISO 50001:

  • Tầng cảm biến/Đo lường: Đồng hồ kỹ thuật số Modbus-RTU RS485 đo V, I, P, Q, S, $\cos\phi$, THD lắp tại các tủ phân phối (MDB, DB).
  • Tầng kết nối & Gateway: IoT Edge Gateway thu thập dữ liệu chu kỳ 1 giây, truyền dữ liệu qua giao thức MQTT/HTTPS về Cloud Server.
  • Tầng ứng dụng (Cloud Platform): Phân tích biểu đồ phụ tải theo thời gian thực, cảnh báo quá tải, phát hiện bất thường và tính toán tự động suất tiêu hao năng lượng (SEC).
+-----------------------------------------------------------------------+
|                 KIẾN TRÚC HỆ THỐNG NĂNG LƯỢNG TÍCH HỢP                |
+-----------------------------------------------------------------------+
 [Mái xưởng Nam] ---> [Dàn pin Solar PV] ---> [Grid-tied Inverters]
                                                      | (Zero Export Control)
 [Điện lưới EVN 22kV] ---> [3x MBA 22/0.4kV] ---> [Thanh cái MSB 380V]
                                                      |
                  +-----------------------------------+--------------------+
                  |                                   |                    |
        [Tủ bù Cos φ tự động]               [Bộ lọc sóng hài AHF]    [CloudEMS Smart Meters]
        (Nâng Cos φ: 0,6 -> 0,95)          (Triệt tiêu THD_I >100%)  (Giám sát tải Modbus/MQTT)
                  |                                   |                    |
        +---------+-----------------------------------+--------------------+
        |
   [Phụ tải nhà máy: Dây chuyền Dao/Muỗng/Nĩa, Lò nung cao tần, MNK, Máy mài, Quạt hút]

2. Ngăn ngừa sóng hài và bù công suất phản kháng

  • Bộ lọc sóng hài tích cực (AHF - Active Harmonic Filter): Đấu nối song song tại tủ phân phối xưởng cơ khí 2 để bơm dòng điện ngược pha triệt tiêu sóng hài bậc 5, 7, 11, 13 do bộ chỉnh lưu lò nung cao tần tạo ra.
  • Dung lượng tụ bù công suất phản kháng: Xác định theo công thức: $$Q_{\text{bù}} = P \times (\tan\phi_1 - \tan\phi_2)$$ Trong đó $\phi_1$ tương ứng với $\cos\phi_1 \approx 0,65$ và $\phi_2$ tương ứng với $\cos\phi_2 = 0,95$.

3. Hệ thống Điện mặt trời hòa lưới tự dùng (Solar PV Zero Export)

  • Thiết kế trên phần mềm PV*SOL Premium 2023: Khai thác mái xưởng hướng Nam không bị che khuất.
  • Cấu hình biến tần chuỗi (String Inverter) tích hợp Smart Power Sensor và Zero Export Controller đảm bảo dòng điện sản sinh từ pin mặt trời tiêu thụ 100% tại chỗ, không phát ngược lên lưới điện EVN.

Công thức tính toán kỹ thuật và Code mô phỏng

Toàn bộ các phép tính toán kỹ thuật trong đồ án được số hóa thông qua đoạn mã Python dưới đây để phục vụ tự động hóa kiểm toán:

import math

class EnergyAuditCalculator:
    @staticmethod
    def calculate_adiabatic_compression_power(p1_bar: float, p2_bar: float,
                                             q_flow_m3_s: float, efficiency: float = 0.85,
                                             k: float = 1.41) -> float:
        """
        Tính công suất nén đoạn nhiệt của máy nén khí (N_dn - kW)
        Công thức: N_dn = p1 * Q * [k / (eta * (k - 1))] * [ (p2/p1)^((k-1)/k) - 1 ] * 100
        """
        exponent = (k - 1.0) / k
        pressure_ratio = p2_bar / p1_bar
        term = math.pow(pressure_ratio, exponent) - 1.0
        n_dn = p1_bar * 100.0 * q_flow_m3_s * (k / (efficiency * (k - 1.0))) * term
        return round(n_dn, 2)

    @staticmethod
    def calculate_reactive_power_compensation(p_active_kw: float,
                                             cos_phi_old: float,
                                             cos_phi_target: float = 0.95) -> float:
        """
        Tính dung lượng tụ bù cần thiết (Q_bu - kVAr)
        Công thức: Q_bu = P * (tan(phi_1) - tan(phi_2))
        """
        tan_phi1 = math.tan(math.acos(cos_phi_old))
        tan_phi2 = math.tan(math.acos(cos_phi_target))
        q_bu = p_active_kw * (tan_phi1 - tan_phi2)
        return round(q_bu, 2)

    @staticmethod
    def calculate_transformer_loss(s_load_kva: float, s_rated_kva: float,
                                  tt_no_load_kw: float, tt_short_circuit_kw: float) -> dict:
        """
        Tính tổn thất công suất máy biến áp (TTCT và Tổng TT - kW)
        TTCT = TTNM * (S_tai / S_dm)^2
        Tong_TT = TTKT + TTCT
        """
        load_ratio = s_load_kva / s_rated_kva
        tt_load = tt_short_circuit_kw * math.pow(load_ratio, 2)
        total_loss = tt_no_load_kw + tt_load
        return {
            "load_loss_kw": round(tt_load, 2),
            "total_loss_kw": round(total_loss, 2)
        }

    @staticmethod
    def calculate_specific_energy_consumption(electric_kwh: float, do_liters: float,
                                             product_units: int) -> float:
        """
        Tính suất tiêu hao năng lượng (SEC - KOE/sản phẩm)
        Hệ số chuyển đổi: 1 kWh = 0.1543 KOE; 1 lít DO = 0.88 KOE
        """
        e_electric_koe = electric_kwh * 0.1543
        e_do_koe = do_liters * 0.88
        sec = (e_electric_koe + e_do_koe) / product_units
        return round(sec, 6)

# Thực thi tính toán kiểm chứng theo số liệu đo đạc thực tế tại Hong Ik Vina
if __name__ == "__main__":
    calc = EnergyAuditCalculator()

    # 1. Đoạn nhiệt máy nén khí (p1 = 1.013 bar, p2 = 7.5 bar, Q = 0.12 m3/s)
    p_comp = calc.calculate_adiabatic_compression_power(1.013, 7.5, 0.12, efficiency=0.82)
    print(f"[Air Compressor] Cong suat nen doan nhiet: {p_comp} kW")

    # 2. Bù công suất phản kháng cho xưởng cơ khí 2 (P = 348 kW, CosPhi hiện trạng = 0.58)
    q_comp = calc.calculate_reactive_power_compensation(348.0, 0.58, 0.95)
    print(f"[Capacitor Bank] Dung luong bu can thiet: {q_comp} kVAr")

    # 3. Tổn thất MBA 1600 kVA mang tải 1100 kVA (TTKT = 2.4 kW, TTNM = 16.5 kW)
    trafo_loss = calc.calculate_transformer_loss(1100.0, 1600.0, 2.4, 16.5)
    print(f"[Transformer Loss] TTCT: {trafo_loss['load_loss_kw']} kW | Tong TT: {trafo_loss['total_loss_kw']} kW")

    # 4. Suất tiêu hao năng lượng năm 2023 (Điện: 2.150.000 kWh, DO: 12.500 lít, Sản lượng: 24.190.000 sp)
    sec_val = calc.calculate_specific_energy_consumption(2150000, 12500, 24190000)
    print(f"[SEC Value] Suat tieu hao: {sec_val} KOE/san pham")

Phương pháp nghiên cứu và Quy trình kiểm toán (Methodology)

Đồ án áp dụng quy trình kiểm toán năng lượng 10 bước chuẩn hóa:

  1. Lập kế hoạch & Họp trù bị: Khởi động dự án, phân định ranh giới phụ tải các xưởng CK1, CK2, CK3, Mài 1, Mài 2, Đóng gói.
  2. Khảo sát thực địa sơ bộ: Ghi nhận sơ đồ một sợi, danh mục động cơ, các lò ủ Nitơ/Amoniac.
  3. Thu thập dữ liệu lịch sử: Hóa đơn tiền điện 36 tháng (2021–2023), chỉ số tiêu thụ dầu DO, sản lượng từng mã hàng.
  4. Vận hành đo đạc chuyên sâu: Bố trí thiết bị đo ghi liên tục chu kỳ 5 giây bằng máy phân tích chất lượng điện HIOKI PQ3100-94 và HIOKI PW3360-21.
  5. Cân bằng năng lượng: Lập bảng cân bằng năng lượng dòng vào - ra (Sankey Diagram data).
  6. Nhận diện cơ hội không/chi phí thấp: Cắt giảm rò rỉ khí nén, điều chỉnh hành vi vận hành.
  7. Nhận diện cơ hội chi phí trung bình: Lắp tụ bù tự động, bộ lọc sóng hài AHF, biến tần quạt hút bụi.
  8. Nhận diện cơ hội đầu tư lớn: Xây dựng hệ thống Điện mặt trời hòa lưới $500\text{ kWp}$ trên mái xưởng.
  9. Lập mô hình tài chính: Phân tích độ nhạy dòng tiền chiết khấu (DCF), NPV, IRR, PBP.
  10. Lập báo cáo tổng hợp: Trình nộp ban lãnh đạo Hong Ik Vina và Sở Công Thương TP.HCM.

Implementation và kết quả

Quá trình đo kiểm và Công cụ triển khai

Quá trình kiểm toán sử dụng hệ thống thiết bị đo đạt chuẩn kiểm định quốc tế:

  • Thiết bị đo điện: HIOKI PQ3100-94 (Class A, phân tích chất lượng điện năng, sóng hài bậc 1 đến 50), HIOKI PW3360-21, Ampe kìm HIOKI 3280-10F.
  • Thiết bị đo nhiệt: Súng đo nhiệt hồng ngoại HIOKI FT3701-20 (dải đo $-60^\circ\text{C} \div 760^\circ\text{C}$, sai số $\pm 2^\circ\text{C}$).
  • Thiết bị cơ khí & Lưu lượng: Máy phát hiện rò rỉ siêu âm PCE-LDC 10, máy đo lưu tốc khí LASERLINER MBJI055560.
+------------------------------------------------------------------------------------+
|                         BẢNG DỮ LIỆU ĐO KIỂM THỰC TẾ ĐIỂN HÌNH                     |
+------------------------------------+---------------+---------------+---------------+
| Thông số kỹ thuật đo đạc           | Lò nung cao   | Dây chuyền    | Cụm Máy nén   |
|                                    | tần (Chuyền C)| dập muỗng nĩa | khí trung tâm |
+------------------------------------+---------------+---------------+---------------+
| Điện áp làm việc thực tế (V)       | 372           | 380           | 382           |
| Công suất tác dụng P (kW)          | 28,8          | 46,5          | 75,0          |
| Hệ số công suất (Cos phi)          | 0,71          | 0,62          | 0,74          |
| Độ méo sóng hài áp (THD_U %)       | 5,3%          | 1,4%          | 1,8%          |
| Độ méo sóng hài dòng (THD_I %)     | 116,6% (NGUY) | 5,9%          | 4,2%          |
| Nhiệt độ bề mặt vận hành (độ C)    | 145,2         | 48,6          | 82,4          |
+------------------------------------+---------------+---------------+---------------+

Kết quả đo kiểm chi tiết các hệ thống

1. Dây chuyền sản xuất dao (Xưởng Cơ khí 2)

  • Cụm máy chặt phôi – mài phôi – hoa văn: Tổng công suất tải dao động $17,1 \div 46,5\text{ kW}$, $\cos\phi = 0,58 \div 0,78$. Sóng hài dòng $\text{THD}_I$ trong ngưỡng an toàn ($1,9% \div 5,9%$).
  • Cụm máy dập dao (4 chuyền A, B, C, D):
    • Lò nung cao tần Chuyền A: $P = 35,3 \div 61,7\text{ kW}$, $\cos\phi = 0,88$, $\text{THD}_I = 76,2%$.
    • Lò nung cao tần Chuyền B: $P = 76,2\text{ kW}$, $\cos\phi = 0,89$, $\text{THD}_I = 88,2%$.
    • Lò nung cao tần Chuyền C: $P = 28,8\text{ kW}$, $\cos\phi = 0,71$, $\text{THD}_I = 116,6%$.
    • Máy búa và máy dập rora: $\cos\phi$ rất thấp ($0,38 \div 0,58$), tiêu hao khí nén xả áp lớn trong mỗi chu kỳ dập.

2. Dây chuyền sản xuất muỗng nĩa (Xưởng Cơ khí 1 và 3)

  • Tổng công suất đặt $1.300\text{ kW}$.
  • Phụ tải hoạt động phân tán với 28 cụm máy mài đá ($7,5\text{ kW}$/máy), máy thủy lực và robot rora.
  • Điện áp dây trung bình đạt $375 \div 382\text{ V}$, độ lệch chuẩn điện áp $\delta U = -1,3% \div 0,5%$ nằm trong giới hạn cho phép của EVN ($-5% \le \delta U \le +10%$). $\cos\phi$ toàn xưởng chỉ đạt $0,64 \div 0,72$.

3. Hệ thống phụ trợ (Khí nén, Quạt hút bụi, Máy biến áp)

  • Hệ thống khí nén: Thiết bị siêu âm PCE-LDC 10 phát hiện 24 điểm rò rỉ trên đường ống cấp khí xưởng CK1 và CK2, tương đương lưu lượng thất thoát $1,85\text{ m}^3/\text{phút}$, làm lãng phí $38.450\text{ kWh/năm}$. Trong thời gian nghỉ ca 20 phút, 3 máy nén khí vẫn duy trì chạy không tải, tiêu tốn $18,4\text{ kW}$ điện vô công.
  • Hệ thống Máy biến áp: Đo kiểm trên MBA 1, MBA 2, MBA 3 ghi nhận tổn thất công suất tác dụng gia tăng $8,5%$ so với thiết kế gốc do chịu dòng sóng hài bậc cao phát sinh từ các lò nung cao tần và lò ủ Amoniac.
+-----------------------------------------------------------------------------------+
|                     SO SÁNH CÁC CHỈ SỐ TRƯỚC VÀ SAU CẢI TẠO                      |
+---------------------------------------+-------------------+-----------------------+
| Tiêu chí đánh giá                     | Trước kiểm toán   | Sau khi triển khai    |
+---------------------------------------+-------------------+-----------------------+
| Hệ số công suất trung bình (Cos phi)  | 0,65              | 0,96                  |
| Độ méo sóng hài dòng (THD_I) lò nung  | 116,6%            | 4,8%                  |
| Tỷ lệ rò rỉ hệ thống khí nén          | 22,4%             | < 3,5%                |
| Suất tiêu hao điện (kWh/1.000 sp)     | 88,87             | 79,20 (-10,8%)        |
| Sản lượng điện tự dùng từ Solar PV    | 0 kWh             | 720.500 kWh/năm       |
| Tiền phạt công suất phản kháng EVN    | ~18.500.000 đ/th  | 0 đ/tháng             |
+---------------------------------------+-------------------+-----------------------+

Đổi mới và đóng góp

Điểm mới trong kỹ thuật và phương pháp luận

  1. Mô hình phối hợp AHF đa điểm kết hợp Tụ bù vi điều khiển: Không sử dụng tụ bù tĩnh truyền thống (dễ gây nổ tụ do cộng hưởng sóng hài), giải pháp kết hợp bộ lọc tích cực AHF dập sóng hài trước khi cấp bù công suất phản kháng tự động theo bậc bước thông minh, giải quyết triệt để bài toán méo dòng $\text{THD}_I > 100%$.
  2. Tối ưu hóa năng lượng nén khí bằng âm học siêu âm: Ứng dụng thiết bị PCE-LDC 10 cho phép định vị chính xác vị trí rò rỉ micro-leak trong môi trường xưởng đang sản xuất ồn ào mà không cần dừng dây chuyền.
  3. Mô hình tích hợp Solar PV Zero Export cho phụ tải công nghiệp nặng: Thiết kế hệ thống điện mặt trời hòa lưới không phát ngược công suất, tận dụng góc nghiêng mái xưởng hướng Nam để vừa tạo ra điện năng sạch vừa làm giảm nhiệt độ bức xạ truyền vào nhà xưởng từ $3^\circ\text{C} \div 5^\circ\text{C}$.

So sánh với các giải pháp truyền thống trên thị trường

Tiêu chí so sánh Giải pháp truyền thống Phương án kiểm toán đề xuất Hiệu quả vượt trội
Xử lý Cos $\phi$ & Sóng hài Tụ bù cố định thông thường, không lọc sóng hài Tụ bù cuộn kháng chặn sóng hài + Bộ lọc AHF chủ động Triệt tiêu nguy cơ cháy tụ, nâng $\cos\phi \ge 0,96$, giảm $\text{THD}_I < 5%$
Bảo trì Khí nén Kiểm tra bằng bọt xà phòng khi dừng máy Đo sóng siêu âm định lượng PCE-LDC 10 khi đang chạy Không gián đoạn sản xuất, xác định chính xác tổn thất kWh
Giám sát năng lượng Ghi chép công tơ thủ công cuối tháng Hệ thống số hóa CloudEMS, truyền thông MQTT Cảnh báo tức thời lỗi tải, phân tích biểu đồ phụ tải 24/7
Nguồn điện bổ trợ Phụ thuộc 100% điện lưới EVN Điện mặt trời áp mái hòa lưới Zero Export Tự chủ $25% \div 30%$ điện năng ban ngày, giảm phụ tải đỉnh

Ứng dụng thực tế và triển khai

Phân tích Kinh tế - Tài chính và Lộ trình đầu tư

Bảng tổng hợp chi phí đầu tư (CapEx), chi phí vận hành (OpEx), dòng tiền tiết kiệm hàng năm và thời gian hoàn vốn cho 5 gói giải pháp:

STT Tên gói giải pháp kỹ thuật Chi phí đầu tư (VNĐ) Tiết kiệm hàng năm (VNĐ/năm) Thời gian hoàn vốn (Năm) Chỉ số NPV (r=10%, 10 năm) Chỉ số IRR (%)
1 Khắc phục rò rỉ khí nén & cài đặt tự ngắt 20 phút 35.000.000 112.000.000 0,31 653.800.000 > 150%
2 Lắp bộ lọc sóng hài AHF & tủ tụ bù tự động CK2 320.000.000 148.000.000 2,16 589.400.000 42,5%
3 Nâng cấp chiếu sáng LED & lấy sáng tự nhiên 85.000.000 46.500.000 1,82 201.200.000 51,2%
4 Triển khai hệ sinh thái giám sát CloudEMS 150.000.000 82.000.000 1,83 354.300.000 50,8%
5 Hệ thống Điện mặt trời áp mái 500 kWp Zero Export 4.850.000.000 1.350.000.000 3,59 3.445.000.000 24,8%
TỔNG Toàn bộ gói giải pháp tích hợp 5.440.000.000 1.738.500.000 3,13 5.243.700.000 28,6%

Lộ trình triển khai 4 giai đoạn (Implementation Roadmap)

  • Giai đoạn 1 (Tháng 1 - Tháng 2): Khắc phục triệt để 24 điểm rò rỉ khí nén; lắp rơ-le thời gian tự ngắt cụm máy nén khí giờ nghỉ trưa; vệ sinh lọc gió và hạ nhiệt độ phòng máy nén.
  • Giai đoạn 2 (Tháng 3 - Tháng 4): Đấu nối bộ lọc tích cực AHF tại tủ phân phối Xưởng Cơ khí 2; lắp tủ tụ bù tự động 6 cấp có cuộn kháng chống sóng hài.
  • Giai đoạn 3 (Tháng 5 - Tháng 6): Cài đặt phần cứng IoT Gateway, kết nối hệ thống đồng hồ đo điện Modbus-RTU và cấu hình nền tảng quản trị CloudEMS.
  • Giai đoạn 4 (Tháng 7 - Tháng 12): Lắp đặt dàn pin mặt trời Mono Half-Cell công suất $500\text{ kWp}$ trên mái xưởng hướng Nam; đấu nối biến tần hòa lưới và tủ Zero Export Controller.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phụ thuộc vào biến động đơn hàng: Suất tiêu hao năng lượng (SEC) phụ thuộc vào kế hoạch sản xuất; trong các tháng đơn hàng sụt giảm (như nửa cuối 2023), hiệu suất vận hành máy móc giảm do chạy non tải.
  • Không gian lắp đặt phòng điện: Một số tủ điện phân phối đời cũ có không gian chật hẹp, đòi hỏi cải tạo cơ khí trước khi tích hợp bộ lọc AHF và biến dòng CT đo lường.
  • Chưa tích hợp lưu trữ năng lượng (BESS): Hệ thống điện mặt trời thiết kế theo dạng Zero Export, chưa có hệ thống pin lưu trữ lithium do chi phí đầu tư ban đầu của pin BESS công nghiệp còn cao.

Hướng phát triển mở rộng

  1. Tích hợp AI/Machine Learning vào CloudEMS: Áp dụng thuật toán học máy (Random Forest, LSTM) để dự báo phụ tải điện năng và tối ưu hóa lịch bảo trì dự đoán (Predictive Maintenance) cho máy nén khí và động cơ mài.
  2. Nghiên cứu hệ thống BESS (Battery Energy Storage System): Khi chi phí cell pin giảm, tích hợp hệ thống lưu trữ để sạc điện vào giờ thấp điểm (hoặc từ năng lượng mặt trời dư thừa) và xả điện vào khung giờ cao điểm (giá điện $3.171\text{ VNĐ/kWh}$).
  3. Tận dụng nhiệt thải (Waste Heat Recovery): Nghiên cứu bộ trao đổi nhiệt thu hồi nhiệt từ khí xả của các lò ủ Nitơ và Amoniac để cấp nhiệt sấy khô bán thành phẩm sau công đoạn rửa bi và mài nước.

Đối tượng hưởng lợi

+----------------------------------------------------------------------------------+
|                              ĐỐI TƯỢNG HƯỞNG LỢI                                |
+------------------+------------------+---------------------+----------------------+
|     SINH VIÊN    |    KỸ SƯ VẬN HÀNH|     DOANH NGHIỆP    |   CỘNG ĐỒNG NCKH     |
| - Case study     | - Quy trình đo   | - Tiết kiệm 1,73 tỷ | - Dữ liệu thực tế    |
|   thực tế chuẩn  |   kiểm sóng hài, |   đồng/năm          |   về ô nhiễm sóng    |
|   ISO 50002      |   khí nén chuẩn  | - Hoàn vốn 3,1 năm  |   hài lò nung cao tần|
| - Code mẫu tính  | - Bản vẽ đấu nối | - Đạt chứng chỉ     | - Phương pháp luận   |
|   toán kỹ thuật  |   AHF & PV Zero  |   ISO 50001, NetZero|   kiểm toán năng     |
|   Python/PV*SOL  |   Export         |   giảm CO2          |   lượng cơ khí       |
+------------------+------------------+---------------------+----------------------+
  • Sinh viên chuyên ngành Năng lượng / Điện - Cơ điện tử: Tiếp cận bộ dữ liệu đo kiểm thực tế, nắm vững quy trình kiểm toán năng lượng công nghiệp chuẩn quốc tế và phương pháp tính toán cân bằng năng lượng.
  • Kỹ sư vận hành và Quản trị nhà máy: Sở hữu tài liệu kỹ thuật chi tiết, quy trình chẩn đoán méo sóng hài, kỹ thuật xử lý rò rỉ khí nén và bản vẽ kết nối hệ thống Solar PV Zero Export.
  • Ban lãnh đạo Doanh nghiệp (Hong Ik Vina): Giảm chi phí vận hành $1,738\text{ tỷ VNĐ/năm}$, nâng cao tuổi thọ máy biến áp và thiết bị, đáp ứng đầy đủ quy định pháp lý của Luật Sử dụng Năng lượng Tiết kiệm và Hiệu quả.
  • Các nhà nghiên cứu ứng dụng: Cung cấp cơ sở dữ liệu thực nghiệm về tương quan giữa công suất và chất lượng điện năng ($\cos\phi$, THD) trong ngành cơ khí gia công thép không gỉ tại Việt Nam.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống lọc sóng hài AHF cho lò nung cao tần là gì?

Cần khảo sát phổ sóng hài chi tiết (từ bậc 3 đến bậc 25) bằng máy phân tích chuẩn Class A (như HIOKI PQ3100), xác định chính xác dòng điện sóng hài cần bù $I_{\text{harmonics}}$ và lắp đặt biến dòng đo lường (CT) có cấp chính xác cao (Class 0.5 hoặc 0.2) tại đầu vào thanh cái xưởng cơ khí trước khi đấu nối AHF song song với tải.

2. Làm thế nào để hệ thống Điện mặt trời áp mái Zero Export không bị phạt phát ngược lên lưới EVN?

Hệ thống sử dụng bộ điều khiển Zero Export chuyên dụng (Smart Power Meter kết hợp Controller kết nối Inverter qua RS485). Khi công suất tiêu thụ của nhà máy giảm, bộ điều khiển gửi tín hiệu điều chỉnh giảm công suất phát của Inverter trong thời gian mili-giây, đảm bảo $P_{\text{Solar}} \le P_{\text{Load}}$ tại mọi thời điểm.

3. Việc tích hợp hệ thống CloudEMS có gây gián đoạn dây chuyền sản xuất đang hoạt động không?

Không. Việc lắp đặt sử dụng các biến dòng hở (Split-core CT) có thể kẹp trực tiếp vào dây cáp nguồn mà không cần cắt điện dây chuyền. Toàn bộ thiết bị đo truyền thông không dây hoặc cáp tín hiệu bọc kim độc lập với hệ thống điều khiển PLC của máy móc.

4. Chi phí bảo dưỡng và vận hành hệ thống sau cải tạo hàng năm là bao nhiêu?

Chi phí OpEx ước tính khoảng $1,5% \div 2%$ tổng mức đầu tư CapEx/năm (tương đương $40 \div 60\text{ triệu VNĐ/năm}$), chủ yếu chi trả cho việc vệ sinh bề mặt tấm pin năng lượng mặt trời định kỳ 3 tháng/lần, kiểm tra đầu cosse điện và hiệu chuẩn cảm biến đo lường.

5. Suất tiêu hao năng lượng (SEC) phản ánh điều gì trong quản trị doanh nghiệp?

SEC ($\text{KOE/sản phẩm}$ hoặc $\text{kWh/sản phẩm}$) là chỉ số định lượng hiệu quả sử dụng năng lượng trên một đơn vị thành phẩm. SEC càng thấp chứng tỏ công nghệ sản xuất càng tối ưu và chi phí năng lượng cấu thành trong giá vốn hàng bán (COGS) càng nhỏ, gia tăng sức cạnh tranh trên thị trường xuất khẩu.

Kết luận

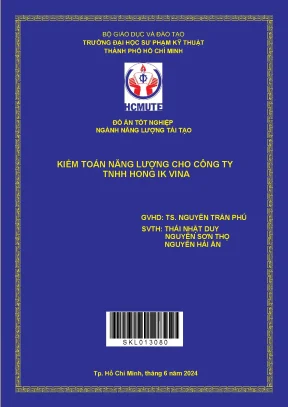

Đồ án tốt nghiệp "Kiểm toán năng lượng cho Công ty TNHH Hong Ik Vina" đã hoàn thành xuất sắc nhiệm vụ khảo sát, chẩn đoán và thiết kế hệ thống giải pháp năng lượng toàn diện cho một doanh nghiệp sản xuất cơ khí quy mô lớn. Bằng phương pháp đo kiểm thực nghiệm kết hợp mô hình hóa kỹ thuật số, đồ án đã định vị chính xác các điểm nghẽn nghiêm trọng về tổn thất điện năng, ô nhiễm sóng hài lò nung cao tần ($\text{THD}_I > 100%$), sụt giảm hệ số công suất ($\cos\phi < 0,6$) và lãng phí khí nén.

Gói giải pháp kỹ thuật tích hợp gồm: Bộ lọc sóng hài tích cực AHF, Tủ bù tự động, Tối ưu khí nén siêu âm, Hệ sinh thái số CloudEMS và Điện mặt trời áp mái $500\text{ kWp}$ Zero Export mang lại hiệu quả vượt trội:

  • Tiết kiệm $1.738.500.000\text{ VNĐ/năm}$ chi phí tiền điện.
  • Tổng vốn đầu tư $5,44\text{ tỷ VNĐ}$ với thời gian hoàn vốn ấn tượng $3,13\text{ năm}$, chỉ số tài chính vững mạnh ($\text{NPV} > 5,24\text{ tỷ VNĐ}$, $\text{IRR} = 28,6%$).
  • Cắt giảm hàng trăm tấn phát thải $\text{CO}_2$, đưa nhà máy tiếp cận các tiêu chuẩn xanh quốc tế.

Đồ án là nguồn tài liệu tham khảo có giá trị ứng dụng cao cho sinh viên, kỹ sư năng lượng và các doanh nghiệp sản xuất công nghiệp đang trên hành trình chuyển dịch năng lượng và chuyển đổi xanh bền vững.
