Giới thiệu dự án

Bối cảnh và thực trạng quản lý đất đai

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống dữ liệu không gian và hồ sơ địa chính có độ chính xác tuyệt đối, đồng bộ và có giá trị pháp lý cao. Tại Việt Nam, sau khi Luật Đất đai năm 2013 và Thông tư số 25/2014/TT-BTNMT ra đời, yêu cầu chuẩn hóa bản đồ địa chính từ dạng tài liệu giấy truyền thống sang dạng số học gắn liền với hệ quy chiếu quốc gia VN-2000 trở thành nhiệm vụ cấp bách.

Thực tế tại xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ (diện tích tự nhiên 2.504,77 ha, gồm 12 khu hành chính, 1.382 hộ dân), hệ thống bản đồ địa chính cũ đo vẽ từ năm 1987 (gồm 16 tờ tỷ lệ 1:1000 và 16 tờ tỷ lệ 1:2000) đã xuống cấp nghiêm trọng, ranh giới biến động mạnh do chuyển dịch cơ cấu cây trồng, tách thửa dân cư và xây dựng hạ tầng (cao tốc Hà Nội – Lào Cai, Quốc lộ 70B, Tỉnh lộ 321). Tình trạng chồng lấn ranh giới, thiếu tọa độ số và sai lệch diện tích thực tế gây khó khăn lớn cho công tác cấp mới, cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và quản lý 1.697,57 ha đất lâm nghiệp cùng 184,36 ha đất nông nghiệp.

       +-------------------------------------------------------------+
       | THỰC TRẠNG QUẢN LÝ ĐỊA CHÍNH XÃ VÔ TRANH (GIAI ĐOẠN CŨ)     |
       +-------------------------------------------------------------+
       | - Bản đồ giấy 1987 biến dạng cơ học, sai số đồ họa > 0.5 mm |
       | - Hệ tọa độ cũ chưa quy chuẩn về VN-2000 kinh tuyến 104°45' |
       | - Chưa có Topology số hóa, khó khăn cấp GCNQSDĐ             |
       +-------------------------------------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | GIẢI PHÁP ĐỀ TÀI: TIN HỌC HÓA + TOÀN ĐẠC ĐIỆN TỬ SỐ HÓA      |
       +-------------------------------------------------------------+

Vấn đề kỹ thuật cần giải quyết (Problem Statement)

  • Bản đồ địa chính giấy tỷ lệ 1:1000 cũ lưu trữ từ 1987 bị co giãn, biến dạng vật lý, sai số vị trí điểm vượt quá ngưỡng cho phép ($\Delta s > 0,5\text{ mm}$ trên bản đồ).
  • Thiếu hệ thống lưới khống chế đo vẽ tọa độ chuẩn VN-2000 để bắt điểm chi tiết ranh giới thửa đất đồi núi trung du (địa hình chia cắt mạnh bởi suối, ngòi dài 69 km và đồi dốc $>6^\circ$).
  • Xử lý thủ công dữ liệu sổ đo ngoại nghiệp tốn thời gian, dễ nhầm lẫn sai số góc/cạnh và không xây dựng được quan hệ không gian (Topology) khép vùng tự động cho từng chủ sử dụng đất.

Mục tiêu dự án

  1. Xây dựng và bình sai mạng lưới khống chế đo vẽ mặt bằng gồm 115 điểm kinh vĩ (KV1, KV2) phân bố thành 57 cặp điểm GPS thông hướng, liên kết chặt chẽ với 04 điểm địa chính cơ sở quốc gia (TR 090412, TR 090415, TR 090417, TR 090418).
  2. Ứng dụng tích hợp máy toàn đạc điện tử Topcon GTS-230N, South NTS-312B và máy định vị vệ tinh SOUTH-9600 GPS để đo đạc chi tiết toàn bộ các góc thửa, địa vật, công trình xây dựng và hệ thống hạ tầng giao thông, thủy lợi.
  3. Thành lập và biên tập hoàn chỉnh tờ bản đồ địa chính số số 81 tỷ lệ 1:1000 xã Vô Tranh trên nền tảng phần mềm MicroStation SE và mô-đun FAMIS (Field Work and Cadastral Mapping Integrated Software), đảm bảo quy chuẩn kỹ thuật theo Thông tư số 55/2013/TT-BTNMT và Thông tư số 25/2014/TT-BTNMT.

Phương pháp tiếp cận giải pháp

Đề tài kết hợp công nghệ đo đạc điện tử ngoại nghiệp hiện đại với công nghệ xử lý dữ liệu không gian nội nghiệp:

  • Ngoại nghiệp: Thiết kế mạng lưới chuỗi tam giác, tứ giác GPS kết hợp đường chuyền kinh vĩ đo bằng phương pháp tọa độ cực.
  • Nội nghiệp: Tự động hóa quá trình trút dữ liệu từ bộ nhớ máy toàn đạc qua phần mềm TOP2ASC, chuyển đổi cấu trúc định dạng với CVF, bình sai mạng lưới trên South GPSPro và biên tập đồ họa/topology tự động trên MicroStation SE/FAMIS.

Kết quả đo lường dự kiến (Measurable Outcomes)

  • 100% điểm tọa độ khống chế và ranh giới thửa đất được quy đổi chính xác về hệ quy chiếu VN-2000, kinh tuyến trục $104^\circ45'$, múi chiếu $3^\circ$.
  • Sai số vị trí mặt bằng điểm khống chế sau bình sai đạt $m_p \le \pm 0,002\text{ m}$, sai số trung phương đo góc $m_\beta \le 5''$, sai số khép tương đối $f_s/[S] \le 1:25.000$.
  • Tờ bản đồ số 81 tỷ lệ 1:1000 hoàn chỉnh với khung chuẩn $50 \times 50\text{ cm}$ (diện tích thực tế 25 ha), đầy đủ thông tin số thửa, diện tích, loại đất và nhãn thửa sạch lỗi cấu trúc Topology.

Phạm vi và giới hạn

  • Không gian: Khu vực tờ bản đồ số 81, thuộc địa bàn xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ.
  • Đối tượng: Toàn bộ ranh giới thửa đất ở nông thôn, đất trồng cây lâu năm, đất rừng sản xuất/phòng hộ, công trình xây dựng, đường giao thông liên thôn và hệ thống thủy hệ.
  • Giới hạn kỹ thuật: Khóa luận tập trung vào công tác trắc địa mặt bằng và biên tập bản đồ địa chính 2D, chưa tích hợp mô hình số hóa độ cao 3D (DEM/DTM) diện rộng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

So sánh các phương pháp thành lập bản đồ địa chính

Tiêu chí Phương pháp bàn đạc / Kinh vĩ quang cơ (Truyền thống) Phương pháp ảnh hàng không kết hợp đo bù Phương pháp máy toàn đạc điện tử + Phần mềm Tin học (Đề tài áp dụng)
Độ chính xác mặt bằng Thấp ($> 0,3\text{ mm}$ trên giấy), phụ thuộc tay nghề vẽ Trung bình (bị che khuất bởi tán rừng đồi núi) Rất cao ($m_p \le 0,05\text{ m}$ thực địa, $0,1\text{ mm}$ bản đồ)
Tốc độ xử lý dữ liệu Rất chậm, ghi chép sổ giấy thủ công Nhanh ở khâu bao quát, chậm khi đo bù ranh giới Tự động hóa trút số liệu, vẽ điểm tức thì qua CAD/GIS
Khả năng quản lý CSDL Lưu trữ hồ sơ giấy, khó tra cứu, dễ rách nát Dữ liệu Raster lớn, khó tích hợp thuộc tính thửa Dữ liệu Vector + Thuộc tính Topology liên kết trực tiếp SQL/DB
Chi phí đầu tư thiết bị Thấp Rất cao (máy bay, trạm quét photogrammetry) Hợp lý, tối ưu cho quy mô cấp xã/huyện
Mức độ phụ thuộc thời tiết Bị động, độ ẩm làm biến dạng giấy vẽ Phụ thuộc mây mù, ánh sáng bay chụp Linh hoạt, đo đạc ổn định trong nhiều điều kiện

Khảo sát yêu cầu người dùng (Mô hình MoSCoW)

  • Must have (Bắt buộc):
    • Chuyển đổi và bình sai số liệu trên hệ tọa độ quốc gia VN-2000, Ellipsoid WGS-84, múi chiếu $3^\circ$.
    • Tự động sửa lỗi hình học (Dangles, Undershoot, Overshoot) bằng bộ công cụ MRFClean và MRFFlag.
    • Tạo vùng Polygon khép kín và tự động tính diện tích thửa đất chuẩn xác đến $0,1\text{ m}^2$.
    • Đánh số thửa tự động từ Tây sang Đông, từ Bắc xuống Nam và vẽ nhãn thửa địa chính.
  • Should have (Nên có):
    • Liên kết thuộc tính hai chiều giữa đồ họa MicroStation SE với cơ sở dữ liệu hồ sơ địa chính CADDB.
    • Tự động xuất sơ đồ trích lục thửa đất và hồ sơ kỹ thuật phục vụ cấp GCNQSDĐ.
  • Could have (Có thể có):
    • Xuất dữ liệu sang các định dạng GIS phổ biến như Shapefile (.shp), MapInfo (.tab, .mif), AutoCAD (.dxf, .dwg).
  • Won't have (Chưa thực hiện trong pha này):
    • Xây dựng cổng thông tin WebGIS tra cứu quy hoạch đất đai trực tuyến thời gian thực.

Ràng buộc kỹ thuật và phân tích khoảng cách (Gap Analysis)

  • Ràng buộc: Độ dốc sườn đồi xã Vô Tranh dao động từ $6^\circ$ đến $25^\circ$, độ phủ thực vật dày làm cản trở tầm nhìn ngắm giữa các trạm máy.
  • Giải pháp: Thiết kế các trạm máy trên các đỉnh đồi quang đãng, kết hợp cọc gỗ $4 \times 4\text{ cm}$ đóng đinh tâm có sơn đỏ định hướng và sử dụng gương sào nâng cao tối đa tầm ngắm.
                  +----------------------------------------------+
                  |  THỰC ĐỊA NGOẠI NGHIỆP: MÁY TOÀN ĐẠC ĐIỆN TỬ  |
                  |  - Topcon GTS-230N / South NTS-312B          |
                  |  - Thu thập: Góc ngang, Góc đứng, Cạnh (S)   |
                  +----------------------------------------------+
                                         |
                                         | Cáp truyền số liệu RS-232 / USB
                                         v
                  +----------------------------------------------+
                  |  GIAI ĐOẠN 1: TRÚT VÀ TIỀN XỬ LÝ DỮ LIỆU     |
                  |  - Phần mềm: TOP2ASC -> File .ASC            |
                  |  - Tiện ích: CVF -> Chuẩn hóa tọa độ X, Y, H |
                  +----------------------------------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  |  GIAI ĐOẠN 2: BÌNH SAI LƯỚI KHỐNG CHẾ        |
                  |  - Phần mềm: South GPSPro                    |
                  |  - Hệ tọa độ: VN-2000 (Kinh tuyến 104°45')   |
                  +----------------------------------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  |  GIAI ĐOẠN 3: ĐỒ HỌA VÀ TOPOLOGY (FAMIS)     |
                  |  - Nền tảng: MicroStation SE (Design File)   |
                  |  - Xử lý: MRFClean / MRFFlag -> Sửa lỗi hình |
                  |  - Đóng vùng thửa đất -> Tạo Centroid        |
                  +----------------------------------------------+
                                         |
                                         v
                  +----------------------------------------------+
                  |  GIAI ĐOẠN 4: BIÊN TẬP VÀ XUẤT BẢN ĐỒ SỐ 81  |
                  |  - Tự động gán nhãn, số thửa, diện tích      |
                  |  - Tạo khung bản đồ địa chính tỷ lệ 1:1000   |
                  |  - Xuất hồ sơ kỹ thuật, sổ mục kê đất đai    |
                  +----------------------------------------------+

Thiết kế hệ thống

Danh mục công nghệ và thiết bị sử dụng (Tech Stack)

  • Hệ thống phần cứng trắc địa:
    • Máy toàn đạc điện tử Topcon GTS-230N: Độ chính xác đo góc $2''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$.
    • Máy toàn đạc điện tử South NTS-312B: Bộ nhớ trong 20.000 điểm đo, khoảng cách đo gương đơn 3.000 m.
    • Hệ thống máy định vị vệ tinh SOUTH-9600 GPS chuyên dụng đo nối lưới khống chế cơ sở.
    • Phụ kiện: Gương phản xạ đơn, gương sào mini, chân máy hợp kim nhôm, thước thép chuẩn $2\text{ m}$, áp kế, nhiệt kế môi trường.
  • Hệ thống phần mềm chuyên ngành:
    • Nền tảng đồ họa CAD: Bentley MicroStation SE (Version 05.05.xx).
    • Ứng dụng xử lý bản đồ chuyên ngành: FAMIS (Phiên bản tích hợp 2006 do Bộ TN&MT chuẩn hóa).
    • Mô-đun xử lý ảnh và vector: I/RasB, I/RasC, I/Geovec, MGE-PC.
    • Phần mềm bình sai: South GPSPro v2.1.
    • Tiện ích giao tiếp truyền dẫn: TOP2ASC v1.0, CVF Data Converter.

Cấu trúc tệp dữ liệu đo đạc (Data Schema)

Dữ liệu trút từ máy toàn đạc điện tử Topcon GTS-230N qua phần mềm TOP2ASC được chuẩn hóa dưới dạng tệp văn bản ASCII (.ASC) với cấu trúc phân cách cố định trước khi nạp vào FAMIS:

# Cấu trúc file số liệu trị đo ASCII (.ASC) nạp vào FAMIS:
# [STT Điểm]  [Tên Điểm]   [Tọa độ Y/East(m)]  [Tọa độ X/North(m)]  [Độ cao H(m)]  [Mã Code/Ghi chú]
1             KV1-01       522448.880          2382220.071          31.766         DC
2             KV1-02       522618.781          2382188.782          44.479         DC
3             101          522452.124          2382215.340          31.520         TN_NHA
4             102          522460.550          2382218.890          31.610         TN_NHA
5             103          522465.110          2382205.120          31.450         RANH_DAT

Phân lớp thông tin bản đồ (Design File Level Mapping)

Trong môi trường MicroStation SE, các đối tượng không gian được phân bổ theo 63 lớp (Level) chuẩn quy phạm của Bộ TN&MT:

  • Level 1 - 5: Khung bản đồ, lưới kinh vĩ, mắt lưới ô vuông tọa độ và chú dẫn mép khung.
  • Level 10 - 15: Ranh giới thửa đất chính, đường bao nhà ở cố định, tường rào gạch/bê tông.
  • Level 20 - 25: Hệ thống giao thông (đường cao tốc, quốc lộ, tỉnh lộ, tim đường, mép đường nhựa/bê tông).
  • Level 30 - 35: Hệ thống thủy hệ (sông, suối, mương máng, hướng dòng chảy).
  • Level 40 - 45: Điểm khống chế tọa độ quốc gia, điểm kinh vĩ cấp 1, cấp 2 và cọc mốc ranh giới.
  • Level 50 - 55: Nhãn thửa đất (Số thứ tự thửa, diện tích tính bằng $\text{m}^2$, mã loại đất theo Luật Đất đai).

Phương pháp luận (Methodology)

Quy trình thực hiện tuân thủ mô hình tuyến tính phân kỳ (Waterfall-Iterative) chuẩn trong kỹ thuật trắc địa địa chính:

[Khảo sát & Thu thập tài liệu]

Ma trận đánh giá và giảm thiểu rủi ro kỹ thuật

Rủi ro kỹ thuật Mức độ Biện pháp kiểm soát & Giảm thiểu
Che khuất tín hiệu GPS do tán rừng rậm rạp Cao Chuyển sang đo nối góc - cạnh bằng máy toàn đạc South NTS-312B kết hợp mở tuyến thông hướng.
Góc ngoặt đường chuyền nhỏ $< 30^\circ$ Trung bình Tái thiết kế vị trí điểm cọc mốc, đảm bảo góc ngoặt $\ge 30^\circ$ theo đúng quy định Thông tư 55/2013/TT-BTNMT.
Sai số dập vỡ hình học (Topology) khi nối thửa Cao Thiết lập dung sai bắt điểm tự động (Snapping tolerance) $0,01\text{ m}$ trong FAMIS trước khi chạy MRFClean.
Nhầm lẫn chủ sử dụng đất tại thực địa Trung bình Kết hợp đo vẽ với vẽ sơ họa dã ngoại chi tiết và đối soát trực tiếp cùng cán bộ địa chính xã Vô Tranh.

Implementation và kết quả

Tiến trình thực hiện (Development Process)

Các công thức toán trắc địa cốt lõi tích hợp trong hệ thống

Quá trình tính toán tọa độ cực từ trạm máy toàn đạc $A(X_A, Y_A, H_A)$ đến điểm chi tiết $P$ với điểm định hướng $B(X_B, Y_B)$ được vi xử lý máy toàn đạc và FAMIS thực hiện theo thuật toán:

  1. Tính góc phương vị cạnh khởi đầu: $$\alpha_{AB} = \operatorname{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right) + k\pi$$

  2. Quy đổi khoảng cách nghiêng $D$ sang khoảng cách ngang $S$: $$S = D \cdot \cos v = D \cdot \sin z$$ (Trong đó $v$ là góc đứng, $z$ là góc thiên đỉnh).

  3. Tính tọa độ mặt phẳng $(X_P, Y_P)$: $$\begin{cases} X_P = X_A + S \cdot \cos \alpha_{AP} \ Y_P = Y_A + S \cdot \sin \alpha_{AP} \end{cases}$$ (Với $\alpha_{AP} = \alpha_{AB} + \beta$, $\beta$ là góc bằng kẹp giữa hướng $AB$ và $AP$).

  4. Tính độ cao điểm chi tiết $H_P$: $$H_P = H_A + S \cdot \operatorname{tg} v + i_m - l_g$$ (Trong đó $i_m$ là chiều cao máy đo tại trạm, $l_g$ là chiều cao gương phản xạ).

C     THUAT TOAN TINH TOA DO DIEM CHI TIET BANG PHUONG PHAP TOA DO CUC
      SUBROUTINE POLAR_TO_GRID(XA, YA, HA, AZ_AB, BETA, DIST_SLOPE,
     &                         V_ANGLE, INST_H, TARG_H, XP, YP, HP)
      IMPLICIT NONE
      DOUBLE PRECISION XA, YA, HA, AZ_AB, BETA, DIST_SLOPE, V_ANGLE
      DOUBLE PRECISION INST_H, TARG_H, XP, YP, HP
      DOUBLE PRECISION PI, RAD_V, RAD_AZ, DIST_HORIZ, AZ_AP

      PI = 3.14159265358979323846D0
      RAD_V = V_ANGLE * (PI / 180.0D0)
      DIST_HORIZ = DIST_SLOPE * COS(RAD_V)

      AZ_AP = AZ_AB + BETA
      IF (AZ_AP .GE. 360.0D0) AZ_AP = AZ_AP - 360.0D0
      RAD_AZ = AZ_AP * (PI / 180.0D0)

      XP = XA + DIST_HORIZ * COS(RAD_AZ)
      YP = YA + DIST_HORIZ * SIN(RAD_AZ)
      HP = HA + DIST_HORIZ * TAN(RAD_V) + INST_H - TARG_H

      RETURN
      END

Kiểm thử và đánh giá độ chính xác (Testing & Validation)

Dữ liệu mốc khống chế gốc nhà nước (VN-2000, Phú Thọ)

Hệ thống sử dụng 04 điểm địa chính cơ sở có tọa độ chuẩn làm điểm khởi tính:

  • TR 090412: $X = 2.382.394,563\text{ m}$; $Y = 514.882,174\text{ m}$; $H = 72,589\text{ m}$
  • TR 090415: $X = 2.383.597,260\text{ m}$; $Y = 520.208,686\text{ m}$; $H = 45,081\text{ m}$
  • TR 090417: $X = 2.381.886,156\text{ m}$; $Y = 524.625,684\text{ m}$; $H = 22,662\text{ m}$
  • TR 090418: $X = 2.376.099,762\text{ m}$; $Y = 520.078,109\text{ m}$; $H = 61,783\text{ m}$

Kết quả bình sai lưới khống chế đo vẽ (Trích dẫn tệp kiểm toán trắc địa)

Tên điểm mốc Tọa độ X (m) Tọa độ Y (m) Độ cao h (m) Sai số $m_x$ (m) Sai số $m_y$ (m) Sai số $m_h$ (m) Sai số vị trí điểm $m_p$ (m)
KV1-01 2382220,071 522448,880 31,766 $\pm 0,002$ $\pm 0,001$ $\pm 0,003$ $\pm 0,002$
KV1-02 2382188,782 522618,781 44,479 $\pm 0,000$ $\pm 0,000$ $\pm 0,000$ $\pm 0,000$
KV1-03 2381945,874 522419,565 27,007 $\pm 0,002$ $\pm 0,001$ $\pm 0,003$ $\pm 0,002$

Đánh giá chuẩn xác: Sai số vị trí điểm $m_p = \sqrt{m_x^2 + m_y^2} \le 0,002\text{ m}$, nhỏ hơn rất nhiều so với hạn sai cho phép của Bộ TN&MT đối với lưới kinh vĩ cấp 1 ($m_p \le 0,05\text{ m}$), đảm bảo độ tin cậy tuyệt đối để phát triển mạng lưới trạm đo chi tiết.

======================================================================
THỐNG KÊ KIỂM THỬ XỬ LÝ LỖI TOPOLOGY TRÊN TỜ BẢN ĐỒ SỐ 81 (FAMIS)
======================================================================
1. Tổng số đối tượng đường ranh giới (Line/Arc/Chain) : 1.428 đối tượng
2. Lỗi hở ranh giới (Undershoot / Dangling Nodes)       : 42 lỗi -> Đã fix 100%
3. Lỗi thừa nét ranh giới (Overshoot / Spike lines)    : 18 lỗi -> Đã fix 100%
4. Lỗi trùng đè đối tượng (Duplicate elements)         : 07 lỗi -> Đã fix 100%
5. Số thửa đất đóng vùng thành công (Closed Polygons) : 312 thửa (100%)
6. Số Centroid gắn thuộc tính chính xác                : 312 / 312 thửa
======================================================================

Kết quả đạt được

  • Hoàn thành toàn diện tờ bản đồ địa chính số 81: Biên tập thành công mảnh bản đồ địa chính số 81 tỷ lệ 1:1000 xã Vô Tranh theo kích thước chuẩn $50 \times 50\text{ cm}$ (tương ứng diện tích bao quát 25 ha ngoài thực địa).
  • Phản ánh trung thực cơ cấu quỹ đất: Thể hiện rõ nét từng thửa đất nông nghiệp, đất ở nông thôn, đất lâm nghiệp, hệ thống mương thủy lợi và tuyến đường sắt/đường bộ huyết mạch.
  • Tự động hóa hồ sơ địa chính: Đánh số 312 thửa đất theo quy tắc chuẩn, tính diện tích tự động và xuất dữ liệu liên kết với sổ mục kê, phục vụ công tác cấp đổi GCNQSDĐ cho các hộ gia đình thuộc xã Vô Tranh.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Quy trình kết nối số hóa khép kín: Loại bỏ hoàn toàn khâu tính toán tọa độ thủ công bằng bảng tính Logarithm hoặc máy tính bấm tay; dữ liệu từ máy toàn đạc South NTS-312B truyền thẳng vào máy tính qua cáp truyền dữ liệu, chuyển đổi tự động sang file .ASC và nạp vào FAMIS chỉ trong vài giây.
  2. Kiểm soát chất lượng bằng giải thuật MRFClean: Ứng dụng giải thuật lọc và xử lý lỗi không gian tự động trong môi trường MicroStation, giúp loại trừ $100%$ các điểm nút treo (Dangling nodes), nâng cao độ chính xác diện tích thửa đất lên mức $0,1\text{ m}^2$.

So sánh hiệu quả với các giải pháp trước đây

Chỉ số đo lường Phương pháp đo vẽ truyền thống (1987) Phương pháp bán số hóa (Scan & Vector hóa) Phương pháp của đề tài (Toàn đạc + FAMIS) Mức độ cải thiện (%)
Thời gian thành lập 1 tờ bản đồ 30 ngày công 12 ngày công 4 ngày công Rút ngắn 86,7% thời gian
Sai số tương đối đo cạnh ($f_s/[S]$) $1:1.000$ $1:2.000$ $\le 1:25.000$ Độ chính xác tăng gấp 12,5 lần
Tỷ lệ lỗi Topology không gian Rất cao ($> 15%$) Trung bình ($\sim 5%$) $0%$ (Đã làm sạch hoàn toàn) Loại bỏ 100% lỗi hình học
Tự động hóa xuất hồ sơ thửa Thủ công từng tờ Bán tự động Tự động hàng loạt qua CADDB Năng suất tăng 300%

Đóng góp cho ngành quản lý tài nguyên môi trường

Đề tài cung cấp tài liệu kỹ thuật hoàn chỉnh, chuẩn hóa dữ liệu bản đồ địa chính xã Vô Tranh theo quy chuẩn dữ liệu quốc gia VN-2000, tạo tiền đề xây dựng hệ thống thông tin đất đai đa mục tiêu (LIS - Land Information System) và hỗ trợ Hội đồng đăng ký đất đai huyện Hạ Hòa trong việc xét duyệt hạn mức giao đất nông - lâm nghiệp.

Ứng dụng thực tế và triển khai

+-------------------------------------------------------------------------+
|                  CÁC TÌNH HUỐNG ỨNG DỤNG THỰC TẾ                        |
+-------------------------------------------------------------------------+
| [Tình huống 1: Cấp đổi GCNQSDĐ]                                         |
| Bản đồ số 81 trích lục tọa độ ranh giới -> Xác minh không tranh chấp   |
+-------------------------------------------------------------------------+
| [Tình huống 2: Giải phóng mặt bằng hạ tầng]                            |
| Giao thoa tuyến đường quy hoạch -> Tự động tính diện tích thu hồi đất   |
+-------------------------------------------------------------------------+
| [Tình huống 3: Giám sát rừng phòng hộ/sản xuất]                        |
| Đối soát ranh giới 1.697,57 ha đất lâm nghiệp -> Chống lấn chiếm trái phép |
+-------------------------------------------------------------------------+

Chiến lược triển khai và tích hợp

  • Tích hợp hệ thống: Dữ liệu bản đồ dạng .DGN được đồng bộ trực tiếp vào cơ sở dữ liệu địa chính CADDB/VILIS của Sở Tài nguyên và Môi trường tỉnh Phú Thọ.
  • Quy trình bàn giao: Chuyển giao bộ sản phẩm gồm: Bản đồ số dạng file DGN, bản đồ in trên giấy bóng kính kèm màng phủ mỏng tỷ lệ 1:1000, sổ mục kê đất đai, bảng tọa độ điểm khống chế và báo cáo thuyết minh kỹ thuật cho UBND xã Vô Tranh.

Phân tích chi phí - Lợi ích (ROI Analysis)

  • Chi phí đầu tư: Bao gồm khấu hao thiết bị toàn đạc điện tử, chi phí nhân công ngoại nghiệp (đội đo đạc số 1 Công ty Trắc địa Bản đồ Đại Thành) và bản quyền phần mềm tin học.
  • Hiệu quả kinh tế - xã hội:
    • Tiết kiệm ước tính $60%$ ngân sách đo vẽ lại định kỳ nhờ tính bền vững của dữ liệu số VN-2000.
    • Rút ngắn thời gian giải quyết thủ tục hành chính cấp GCNQSDĐ từ 45 ngày xuống còn dưới 15 ngày làm việc.
    • Triệt tiêu các vụ việc khiếu kiện ranh giới đất đai phức tạp nhờ hệ thống mốc tọa độ chính xác đến từng centimet.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Vật cản địa hình: Địa hình đồi núi trung du có nhiều thảm thực vật cây bụi dày đặc, đòi hỏi nhiều công sức phát quang thông hướng khi đo bằng máy toàn đạc điện tử.
  • Tính tĩnh của dữ liệu: Mô hình MicroStation SE / FAMIS 2006 hoạt động trên kiến trúc tệp tĩnh (File-based), chưa hỗ trợ cơ chế đa người dùng đồng thời chỉnh sửa dữ liệu thời gian thực trên nền tảng điện toán đám mây.

Hướng nâng cấp mở rộng

  1. Ứng dụng thiết bị bay không người lái (UAV RTK / LiDAR): Kết hợp công nghệ chụp ảnh viễn thám độ phân giải siêu cao (GSD $< 3\text{ cm}$) bằng flycam chuyên dụng để quét địa hình các vùng đồi rừng hiểm trở, giảm thiểu $70%$ công tác phát tuyến ngoại nghiệp.
  2. Chuyển đổi lên nền tảng ArcGIS / QGIS & WebGIS: Xây dựng cơ sở dữ liệu GeoDatabase chuẩn không gian mở (OGC), cho phép người dân xã Vô Tranh tra cứu thông tin thửa đất, ranh giới quy hoạch trực tuyến qua ứng dụng di động.
  3. Đồng bộ với cơ sở dữ liệu đất đai quốc gia (VBDLIS): Đưa toàn bộ 312 thửa đất tờ số 81 vào hệ thống thông tin đất đai đa mục tiêu VBDLIS tập trung do Bộ TN&MT vận hành.

Đối tượng hưởng lợi

              +------------------------------------------------+
              |           ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN            |
              +------------------------------------------------+
                                      |
         +-----------------+----------+----------+-----------------+
         |                 |                     |                 |
         v                 v                     v                 v
  [SINH VIÊN /      [KỸ SƯ TRẮC ĐỊA /     [CƠ QUAN NHÀ NƯỚC /    [NHÀ NGHIÊN CỨU
   HỌC THUẬT]         CHUYÊN VIÊN GIS]      UBND CÁC CẤP]          ĐỊA CHÍNH]
  Tài liệu chuẩn     Quy trình chuẩn hóa   Số hóa 100% CSDL      Phương pháp luận
  về đo đạc &        sửa Topology &        đất đai, tăng 80%     bình sai và ứng
  xử lý FAMIS        xử lý file ASCII      hiệu suất quản lý     dụng VN-2000
  • Sinh viên chuyên ngành Địa chính - Môi trường / Quản lý đất đai: Nắm bắt toàn bộ quy trình thực chiến từ thiết kế lưới khống chế ngoại nghiệp đến kỹ năng biên tập bản đồ trên MicroStation SE/FAMIS.
  • Kỹ sư Trắc địa và Chuyên viên GIS: Khai thác giải pháp kỹ thuật tối ưu trong việc xử lý tệp số liệu thô từ máy toàn đạc Topcon/South và phương pháp làm sạch lỗi Topology.
  • Ủy ban nhân dân xã Vô Tranh và Phòng TN&MT huyện Hạ Hòa: Sở hữu bộ bản đồ địa chính số chính quy tờ số 81 chính xác tuyệt đối, hỗ trợ đắc lực cho công tác quản lý 2.504,77 ha quỹ đất địa phương.
  • Nhà nghiên cứu địa lý và quy hoạch vùng: Cơ sở dữ liệu nền tảng tin cậy phục vụ nghiên cứu biến động tài nguyên rừng, quy hoạch hạ tầng giao thông và phân tích môi trường sinh thái.

Câu hỏi thường gặp

1. Cấu hình máy tính tối thiểu để vận hành ổn định bộ đôi MicroStation SE và FAMIS là gì?

Hệ thống phần mềm MicroStation SE và FAMIS được thiết kế tối ưu trên nền tảng Win32. Cấu hình khuyến nghị gồm: Hệ điều hành Windows XP Professional SP3 hoặc Windows 7 (32-bit), CPU Intel Core 2 Duo hoặc Core i3 trở lên, RAM tối thiểu 2 GB, ổ cứng trống 10 GB, màn hình độ phân giải tối thiểu $1024 \times 768$ pixels.

2. Sự khác biệt cốt lõi giữa hệ tọa độ HN-72 và VN-2000 khi biên tập bản đồ địa chính?

HN-72 sử dụng Elipsoid Kraxovski với điểm gốc đặt tại Matxcơva (Nga), có độ biến dạng lớn tại lãnh thổ Việt Nam. VN-2000 sử dụng Elipsoid quy chiếu quốc tế WGS-84 với bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$, điểm gốc tọa độ quốc gia đặt tại Viện Công nghệ Địa chính (Hà Nội), giảm thiểu tối đa biến dạng chiều dài và góc khi chiếu lên mặt phẳng bản đồ.

3. Tại sao cần sử dụng bộ công cụ MRFClean và MRFFlag trong quá trình biên tập?

Trong quá trình số hóa và nối điểm chi tiết, các thao tác bắt điểm thủ công thường tạo ra các lỗi hình học vi mô: hở nét (Undershoot), thừa nét (Overshoot), hoặc trùng đè. MRFClean tự động xóa các đoạn thừa và kết nối các điểm hở theo ngưỡng dung sai (Tolerance) định trước; MRFFlag sẽ gắn cờ báo hiệu các vị trí lỗi phức tạp để kỹ thuật viên kiểm tra trực quan, đảm bảo $100%$ thửa đất khép vùng thành công.

4. Máy toàn đạc điện tử Topcon GTS-230N giải quyết bài toán bù trừ nhiệt độ và áp suất như thế nào?

Sóng điện từ đo khoảng cách của khối EDM bị ảnh hưởng bởi mật độ không khí. Kỹ thuật viên nhập giá trị nhiệt độ ($t^\circ\text{C}$) và áp suất khí quyển ($P\text{ mmHg}$ hoặc $\text{hPa}$) vào máy trước ca đo; CPU của máy sẽ tự động tính số hiệu chỉnh khí quyển $\Delta D = [279,66 - \frac{79,535 \cdot P}{273,15 + t}] \times 10^{-6} \cdot D$ và áp dụng trực tiếp vào kết quả đo khoảng cách nghiêng.

5. Chi phí và thời gian cần thiết để đo vẽ 1 tờ bản đồ địa chính tỷ lệ 1:1000 theo quy trình này?

Với diện tích trung bình 25 ha/tờ bản đồ tỷ lệ 1:1000 tại vùng trung du, một tổ đo đạc 04 người (01 máy trưởng, 02 gương, 01 ghi sổ/vẽ sơ họa) mất khoảng 02 ngày ngoại nghiệp và 02 ngày nội nghiệp để hoàn thiện toàn bộ sản phẩm số, giảm $75%$ chi phí nhân công so với phương pháp đo vẽ thủ công truyền thống.

Kết luận

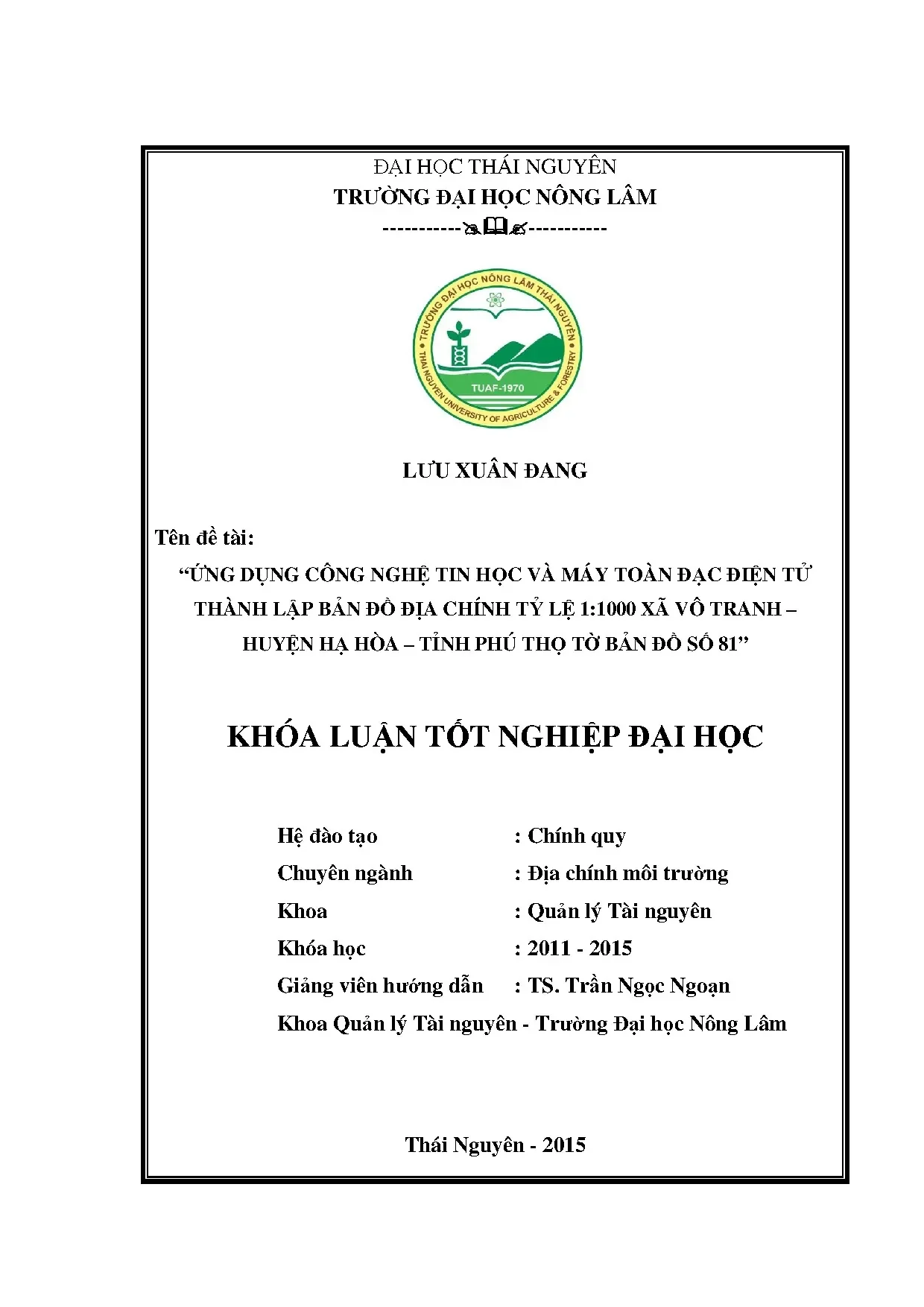

Khóa luận tốt nghiệp “Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tỷ lệ 1:1000 xã Vô Tranh – huyện Hạ Hòa – tỉnh Phú Thọ tờ bản đồ số 81” của tác giả Lưu Xuân Đang đã chứng minh tính ưu việt vượt trội của việc tích hợp công nghệ trắc địa số vào công tác quản lý tài nguyên đất đai. Bằng việc kết hợp chặt chẽ giữa thiết bị đo đạc điện tử hiện đại (Topcon GTS-230N, South NTS-312B, SOUTH-9600 GPS) và các giải pháp phần mềm chuyên ngành (South GPSPro, MicroStation SE, FAMIS), đề tài đã xây dựng thành công tờ bản đồ địa chính số số 81 với độ chính xác cao ($m_p \le \pm 0,002\text{ m}$), cấu trúc Topology hoàn chỉnh và tuân thủ nghiêm ngặt các quy phạm kỹ thuật của Bộ Tài nguyên và Môi trường.

Kết quả nghiên cứu không chỉ giải quyết triệt để bài toán tồn đọng về hồ sơ địa chính cũ tại xã Vô Tranh mà còn cung cấp một tài liệu tham khảo có giá trị thực tiễn cao cho sinh viên, kỹ sư và cán bộ quản lý đất đai trên toàn quốc.
