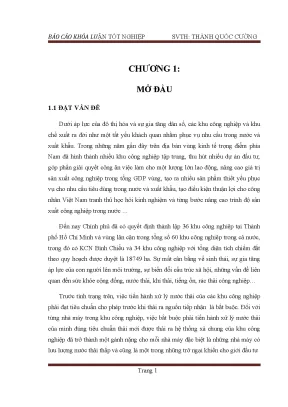

ĐẶT VẤN ĐỀ Dưới áp lực của đô thị hóa và sự gia tăng dân số, các khu công nghiệp và khu chế xuất ra đời như một tất yếu khách quan nhằm phục vụ nhu cầu trong nước và xuất khẩu. Trong những năm gần đây trên địa bàn vùng kinh tế trọng điểm phía Nam đã hình thành nhiều khu công nghiệp tập trung, thu hút nhiều dự án đầu tư, góp phần giải quyết công ăn việc làm cho một lượng lớn lao động, nâng cao giá trị sản xuất công nghiệp trong tổng GDP vùng, tạo ra nhiều sản phẩm thiết yếu phục vụ cho nhu cầu tiêu dùng trong nước và xuất khẩu, tạo điều kiện thuận lợi cho công nhân Việt Nam tranh thủ học hỏi kinh nghiệm và từng bước nâng cao trình độ sản xuất công nghiệp trong nước … Đến nay Chính phủ đã có quyết định thành lập 36 khu công nghiệp tại Thành phố Hồ Chí Minh và vùng lân cận trong tổng số 60 khu công nghiệp trong cả nước, trong đó có KCN Bình Chiểu và 34 khu công nghiệp với tổng diện tích chiếm đất theo quy hoạch được duyệt là 18749 ha. Sự mất cân bằng về sinh thái, sự gia tăng áp lực của con người lên môi trường, sự biến đổi cấu trúc xã hội, những vấn đề liên quan đến sức khỏe cộng đồng, nước thải, khí thải, tiếng ồn, rác thải công nghiệp… Trước tình trạng trên, việc tiến hành xử lý nước thải của các khu công nghiệp phải đạt tiêu chuẩn cho phép trước khi thải ra nguồn tiếp nhận là bắt buộc. Đối với từng nhà máy trong khu công nghiệp, việc bắt buộc phải tiến hành xử lý nước thải của mình đúng tiêu chuẩn thải mới được thải ra hệ thống xả chung của khu công nghiệp đã trở thành một gánh nặng cho mỗi nhà máy đặc biệt là những nhà máy có lưu lượng nước thải thấp và cũng là một trong những trở ngại khiến cho giới đầu tư Trang 1 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG cân nhắc khi tham gia xây dựng tại khu công nghiệp.
Do đó, nhằm giảm chi phí cho các doanh nghiệp trong việc bảo vệ môi trường và giúp cho các chủ đầu tư giảm bớt nỗi lo về chất lượng nước thải đầu ra của mình khi thải vào hệ thống chung; giúp bảo vệ môi trường sống, lao động và làm việc, sinh hoạt của công nhân và nhân dân trong và xung quanh khu công nghiệp nên chủ đầu tư khu công nghiệp đã phải tiến hành xây dựng nhà máy xử lý nước thải chung cho toàn khu. Qua khảo sát thực tế, nước sông Sài Gòn hiện nay đã có sự nhiễm bẩn vượt mức cho phép về nước cấp. Hệ thống sông Đồng Nai nơi tiếp nhận nước thải của hơn 200 nhà máy đang hoạt động từ 6 khu công nghiệp, qua khảo sát cũng cho thấy nồng độ các chất ô nhiễm vượt mức cho phép đối với nguồn nước cấp. Vì nếu không ngăn chặng sớm thì có thể anh hưởng đến môi trường sau này.Mặc dù, bài này không làm rõ lắm về vấn đề kinh tế xã hội nhưng phần nào giúp cho ta biết được quy trình xử lý nước thải từ đó đề ra kế hoạch xây dựng hợp lý để môi trường ngày càng tốt đẹp hơn nữa.
Chính vì lý do trên nên em chọn đề tài này để sau đợt tốt nghiệp em có thể nắm vững tốt hơn về vấn đề XLNT thông qua hiểu rõ quy trình vận hành của trạm XLNT khu công nghiệp Bình Chiểu – TP. Hồ Chí Minh. 2 MỤC TIÊU Giúp cho em nắm vững Quy trình vận hành của trạm XLNT khu công nghiệp Bình Chiểu 1.3 PHƯƠNG PHÁP NGHIÊN CỨU Phương pháp thực tiễn: - Tổng hợp toàn bộ tài liệu có liên quan. - Kiểm tra và phỏng vấn trực tiếp tại trạm XLNT Bình Chiểu.
Trang 2 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG 1.4- PHẠM VI NGHIÊN CỨU Thời gian : 7 tuần. Không gian : Nhà máy xử lý nước thải khu công nghiêp Bình Chiểu, Phường Bình Chiểu, Quận Thủ Đức, TP. Nội dung : Tìm hiểu nguyên lý vận hành của hệ thống xử XLNT của khu công nghiệp Bình Chiểu – TP. Hồ Chí Minh để có thể vận hành các trạm XLNT sau khi tốt nghiệp.
Trang 3 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG CHƯƠNG 2: GIỚI THIỆU VỀ KCN BÌNH CHIỂU 2.1 TỔNG QUAN KCN Bình Chiểu có vị trí giao thông khá thuận lợi: nằm gần quốc lộ 1A (xa lộ Xuyên Á), gần cảng Sài Gòn (15km), cảng Vũng Tàu (76km), cảng Đồng Nai, ga Sóng Thần (1000m),. nên rất thuận tiện vận chuyển nguyên vật liệu và sản phẩm bằng cả đường thủy và đường bộ. Khu đất KCN Bình Chiểu có chiều rộng khoảng 350m, chiều dài 800m, diện tích cả KCN chiếm 27. Phía Đông Bắc giáp Quân Đoàn 4, phía Bắc giáp tiểu đoàn 100, phía Tây và phía Nam giáp với khu dân cư Bình Chiểu.
Hiện tại, KCN Bình Chiểu có 20 nhà đầu tư đang hoạt động với các nghành nghề sản xuất đa dạng bao gồm: sản xuất bao bì, giày da, chế biến thực phẩm, trang trí nội thất, sản xuất nhôm định hình, chế biến gỗ, sản xuất cơ khí, kho vận. Các nhà đầu tư có tính chất gây ô nhiễm môi trường nặng không được bố trí vào KCN Bình Chiểu như: thuộc da, nhuộm, bột giấy, hóa chất ô nhiễm… 2.2 CÁC HẠNG MỤC CÔNG TRÌNH TRONG KCN Khu công nghiệp Bình Chiểu thuộc vùng đất khá bằng phẳng, hơi nghiêng về phía Đông Nam. Độ cao tự nhiên tuyệt đối thấp nhất là 12.1 m, trung bình vào khoảng 13.9m, cao nhất vào khoảng 15.5 m so với mực nước biển. Hệ thống thoát nước mưa và hệ thống thoát nước thải xây dựng thành 2 hệ thống riêng biệt.
Hai hệ thống thoát nước này nằm bao quanh các tuyến đường bộ trước mặt các nhà máy. Trang 4 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG Giao thông: Đường nội bộ trong KCN có các trục chính sau: Trục chính nối từ cổng Đông (tiếp giáp với đường Bình Chiểu) đến cổng Tây (tiếp giáp với tỉnh lộ 43) có lộ giới 22. Ba trục phụ từ trục chính rẽ về phía Bắc dẫn đến tất cả các lô đất có lô giới là 16.5m (đường số 1, đường số 2, đường số 3) và trục phụ Đông Tây nối 3 đầu phía Bắc, các trục có lộ giới là 14.5m (đường B) tổng chiều dài của các trục phụ 1565m. Mặt đường trải bê tông nhựa nóng trên nền đất thiết kế đường chịu tải tối đa 30 tấn.
Cấp nước: Hiện tại: KCN Bình Chiểu chưa có hệ thống cấp nước thành phố nhưng theo khảo sát địa chất thủy văn thì KCN nằm trên vùng có trữ lượng nước ngầm khá dồi dào, dễ khai thác, chất lượng tốt, trữ lượng chung 38000m3/ ngày đêm. Các doanh nghiệp trong KCN Bình Chiểu thuộc loại ít dùng nước. Nguồn nước cung cấp cho các hoạt động sản xuất và sinh hoạt là khai thác nguồn nước ngầm sau khi có giấy phép khai thác nước ngầm do quận Thủ Đức và Sở Tài Nguyên Môi Trường Tp. Cấp điện: Nguồn điện từ lưới điện chung của thành phố HCM trên tuyến 15KV chạy dọc theo tỉnh lộ 43 cách khu đất 120m dẫn vào KCN, dùng các trạm biến áp hạ thế 15/0.4V để cung cấp điện cho từng nhà máy.
Nguồn điện từ mạng chính trên tỉnh lộ 43 đưa vào KCN dùng dây AC – 240. Các tuyến nhánh 15KV từ khu trung tâm theo các trục đường bộ dùng dây AC – 240 đi trên bê tông ly tâm 12m, đường dây cáp hạ thế dùng cho chiếu sáng đường sá, công viên và khu trung tâm dùng cáp hạ thế bọc nhựa PVC đi trên trụ bê tông. Trang 5 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG Đèn chiếu sáng đường giao thông là loại neon cao áp thủy ngân 400W, 200V để chiếu sáng 2 bên trục đường chính và trục đường phụ nội bộ. Phòng cháy chữa cháy: Tổng mặt bằng toàn khu vực được tổ chức và bố trí thuận lợi cho yêu cầu chữa cháy với hệ thống đường ngắn, đến tận các nhà máy.
KCN có bố trí 11 họng nước chữa cháy ở các giao lộ bao quanh các tuyến đường nội bộ. Có đội bảo vệ được huấn luyện PCCC và kết hợp với đội PCCC Quận 9, bảo vệ các nhà máy khi có sự cố xảy ra. Mỗi nhà máy có hệ thống chữa cháy riêng.3 CÁC NGUỒN PHÁT SINH NƯỚC THẢI TRONG KCN Trang 6 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG 2.1 Nguồn phát sinh Nguồn phát sinh nước thải chủ yếu là từ các hoạt động sản xuất kinh doanh và sinh hoạt của các đơn vị trong KCN chảy về hệ thống xử lý nước thải tập trung và được xử lý đạt tiêu chuẩn trước khi xả thải ra môi trường.1: Tiêu chuẩn đầu nước thải của KCN Bình Chiểu Chỉ tiêu Mức COD BOD Ghi chú SS (mg/l) (mg/l) (mg/l) Các chỉ tiêu khác bắt buộc không vượt quá tiêu chẩn 1 400-600 100-200 200-400 cột B theo QCVN24:2009/BTNMT 2 80-400 50-100 100-200 -nt- Đối với doanh nghiệp phát sinh nước thải có các chỉ tiêu lớn hơn cột A và nhỏ 3 hơn cột B theo QCVN24:2009/BTNMT 2.2 Lưu lượng và thành phần nước thải Trang 7 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG Kết quả đo lưu lượng nước thải KCN Bình Chiểu được trình bày trong bảng sau. Công suất thiết kế được chọn cho hệ thống XLNT tập trung – KCN Bình Chiểu là 1500m3/ngđ.2: Lưu lượng nước thải đổ về hố thu STT Ca hoạt động Lưu lượng (m3/h) Ca 1 ( 14h30 21h30) 76.88 3 Tổng cộng : Q tổng = 1401 m3/ngđ (Nguồn: Ban quản lý KCN Bình Chiểu cung cấp) Bảng 2.3 Nước thải đầu vào KCN Bình Chiểu Trang 8 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG STT Chỉ tiêu Đơn vị Kết quả 1 Nhiệt độ 0 C 28.31 3 Mùi - Không khó chịu 4 Màu sắc (Pt-Co, pH = 7) 157 5 BOD5 (200C) mgO2/l 318 6 COD mgO2/l 539 7 Chất rắn lơ lửng mg/l 426 8 Sắt mg/l 25.48 10 Clorua (Cl-) mg/l 169 11 Ammoniac mg/l 37.4 12 Tổng Nitơ mg/l 54 13 Tổng photpho mg/l 17 14 Dầu mỡ khoáng mg/l 14.2 15 Dầu động vật mg/l 39.4 16 Coliforms MPN/100ml 2.4*106 17 Crom VI mg/l 0.01 18 Crom III mg/l 0.012 Trang 9 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG 19 Đồng mg/l 0.8 27 Thủy ngân mg/l 0.4 Nước thải đầu ra của KCN Bình Chiểu Trang 10 BÁO CÁO KHÓA LUẬN TỐT NGHIỆP SVTH: THÀNH QUỐC CƯỜNG QCVN STT Chỉ tiêu Đơn vị Phương pháp Kết quả 24:2009/BT NMT 1 Nhiệt độ 0 C 2 pH - TCVN 6492:1999 7.
