Giới thiệu dự án

Ô nhiễm môi trường từ nước thải chăn nuôi đang là thách thức nghiêm trọng đối với ngành nông nghiệp Việt Nam trong quá trình công nghiệp hóa và hiện đại hóa. Theo các thống kê môi trường ngành chăn nuôi, hàng năm có hàng chục triệu mét khối nước thải chứa hàm lượng cực cao các chất hữu cơ dễ phân hủy sinh học, cùng nồng độ Nitơ (N) và Phốtpho (P) vượt quy chuẩn xả thải từ hàng chục đến hàng trăm lần được thải trực tiếp vào nguồn tiếp nhận, gây hiện tượng phú dưỡng hóa (eutrophication) nguồn nước mặt và suy thoái tầng chứa nước ngầm.

Vấn đề cốt lõi (problem statement) nằm ở chỗ: nước thải chăn nuôi lợn sau hầm ủ biogas vẫn giữ nồng độ Amoni ($NH_4^+$) và Phốtphát ($PO_4^{3-}$) rất cao, trong khi tỷ lệ dinh dưỡng thực tế bị lệch pha nghiêm trọng ($COD:N:P \approx 46:4,3:1$), cách xa tỷ lệ tối ưu cho xử lý sinh học hiếu khí ($100:5:1$) hoặc kỵ khí ($900:5:1$). Nếu áp dụng các hệ thống bùn hoạt tính truyền thống, hệ thống sẽ nhanh chóng rơi vào tình trạng quá tải, thiết bị cồng kềnh, thời gian lưu bùn (SRT) kéo dài và chi phí điện năng sục khí rất lớn.

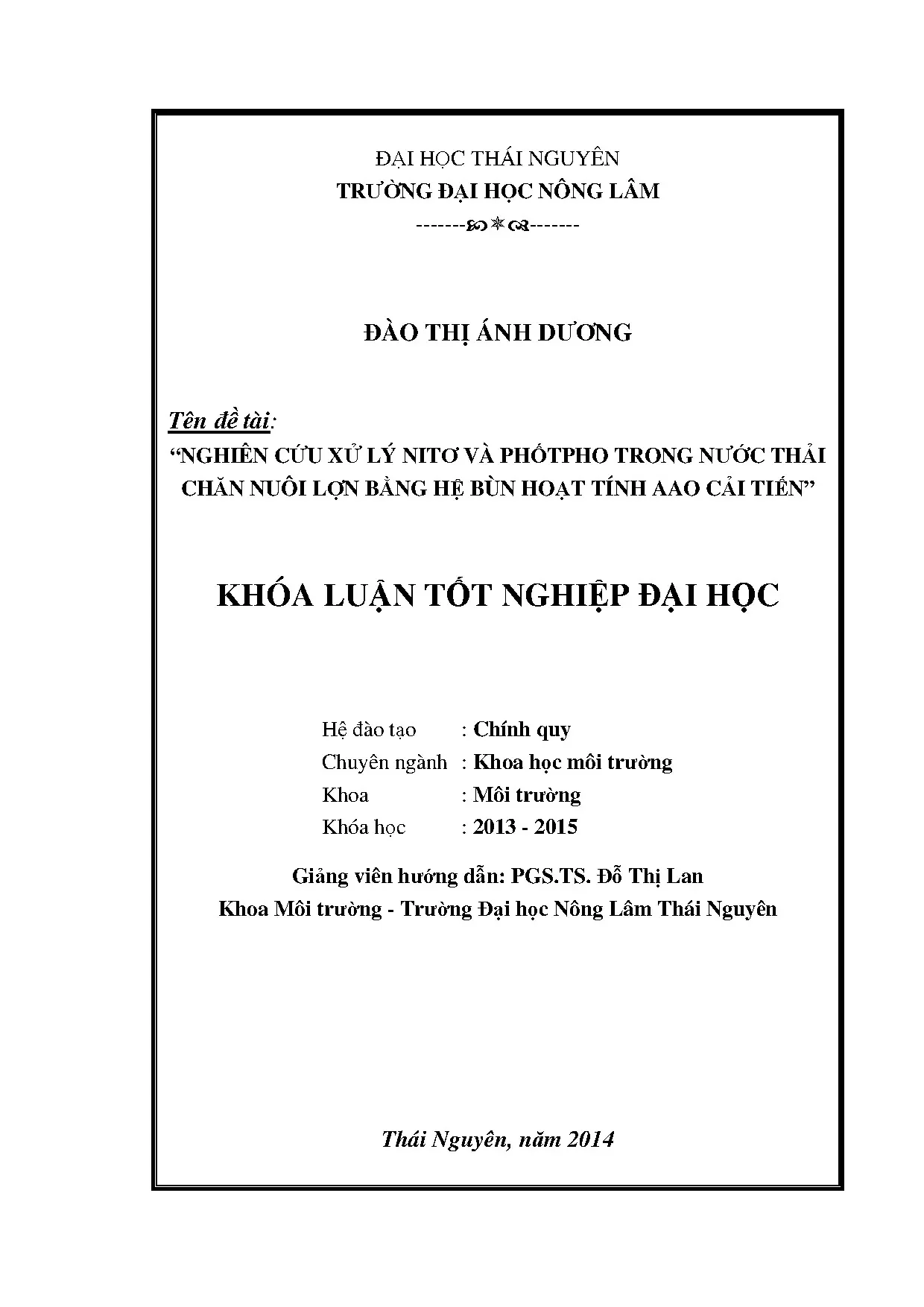

Đề tài “Nghiên cứu xử lý nitơ và phốtpho trong nước thải chăn nuôi lợn bằng hệ bùn hoạt tính AAO cải tiến” được thực hiện nhằm phát triển một giải pháp tích hợp xử lý đồng thời carbon hữu cơ và dinh dưỡng vô cơ với hiệu quả kinh tế - kỹ thuật vượt trội.

Mục tiêu nghiên cứu

  1. Khảo sát và đánh giá hiệu quả xử lý đồng thời COD, tổng Nitơ ($T\text{-}N$), Amoni ($N\text{-}NH_4^+$) và tổng Phốtpho ($T\text{-}P$) của hệ thống bùn hoạt tính AAO cải tiến ở quy mô Pilot phòng thí nghiệm.
  2. Đánh giá tác động của thời gian lưu thủy lực ($HRT = 24\text{ giờ}$ và $HRT = 36\text{ giờ}$) cùng chế độ tuần hoàn hỗn hợp bùn nước ($Q_r = 7,2\text{ m}^3/\text{h}$) đến động học chuyển hóa N và P.
  3. Ứng dụng kỹ thuật màng vi sinh chuyển động với giá thể bọt xốp Polyurethane (PU) kích thước $2 \times 2 \times 2\text{ cm}$ (tỷ lệ lấp đầy 20% thể tích) để nâng cao mật độ sinh khối và hiệu suất khử nitrat.
  4. Xác lập tương quan thực nghiệm giữa tải lượng hữu cơ thể tích ($TK$) và năng suất xử lý ($\eta$) nhằm cung cấp cơ sở dữ liệu và thông số thiết kế cho hệ thống xử lý quy mô thực tế.

Phương pháp tiếp cận và kết quả kỳ vọng

Giải pháp kết hợp chuỗi 3 pha phản ứng: Kỵ khí (Anaerobic) - Thiếu khí (Anoxic) - Hiếu khí (Oxic) trong cùng một khối thiết bị hợp khối, tích hợp bộ tạo bọt khí phân tán Injector (Venturi) thay thế máy thổi khí truyền thống và bổ sung chất mang xốp PU. Nước thải sau xử lý hướng đến đạt Quy chuẩn kỹ thuật quốc gia về nước thải công nghiệp QCVN 40:2011/BTNMT (Cột B).

Phạm vi và giới hạn nghiên cứu

  • Đối tượng nghiên cứu: Nước thải chăn nuôi lợn từ trang trại tập trung tại Thụy Phương, Đông Ngạc, Bắc Từ Liêm, Hà Nội.
  • Địa điểm thực nghiệm: Trung tâm Nghiên cứu Công nghệ Môi trường và Phát triển Bền vững (CETASD) – Trường Đại học Khoa học Tự nhiên, Đại học Quốc gia Hà Nội.
  • Giới hạn: Nghiên cứu tập trung vào cơ chế sinh học, khảo sát ở dải nhiệt độ phòng ($25 - 30^\circ\text{C}$), nồng độ COD đầu vào kiểm soát từ $1000 - 1500\text{ mg/L}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện nay, các công nghệ xử lý nước thải giàu N và P trên thị trường bộc lộ nhiều nhược điểm khi ứng dụng cho quy mô trang trại:

Công nghệ xử lý Ưu điểm Nhược điểm Đánh giá tính khả thi
Bùn hoạt tính truyền thống (CAS) Vận hành phổ biến, chi phí vật liệu ban đầu thấp Tiêu tốn năng lượng sục khí lớn, sinh nhiều bùn thải, hiệu suất khử N và P kém ($<60%$) Không phù hợp với nước thải chăn nuôi tải lượng cao
Màng lọc sinh học tầng tĩnh (Fixed Bed) Mật độ vi sinh vật bám dính cao, bùn dễ lắng Dễ bị tắc nghẽn vật liệu lọc, trở lực dòng chảy lớn, phân phối nước không đều Chi phí bảo trì cao, vận hành phức tạp
Hệ thống hóa lý (Keo tụ - Tạo bông + Stripping Amoni) Khử N và P tức thời, ít phụ thuộc vi sinh Tiêu tốn lượng lớn hóa chất ($Al^{3+}, Fe^{3+}, Ca^{2+}$), ô nhiễm thứ cấp do bùn hóa chất Chi phí vận hành (OPEX) quá cao
SHARON - ANAMMOX Tiết kiệm 40% oxy và 100% nguồn carbon hữu cơ Kiểm soát công nghệ cực kỳ khắt khe, vi khuẩn Anammox sinh trưởng rất chậm Khó áp dụng tại các cơ sở chăn nuôi vừa và nhỏ
AAO cải tiến gắn giá thể PU (Nghiên cứu này) Tích hợp đồng thời C-N-P, tiết kiệm 50% điện năng nhờ Injector, giảm 50% bùn dư Cần tối ưu cơ cấu giữ giá thể giữa các ngăn Tối ưu hóa chi phí và tính thích ứng cao

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc): Khử triệt để COD, Amoni và tổng Nitơ đạt QCVN 40:2011/BTNMT Cột B; tích hợp thiết bị hút khí Injector.
  • Should have (Nên có): Nâng cao hiệu suất tích lũy photpho qua việc phân lập pha kỵ khí và bùn tuần hoàn; giảm thiểu bùn thải.
  • Could have (Có thể có): Sử dụng 100% giá thể xốp PU nội địa hóa giá thành rẻ.
  • Won't have (Chưa thực hiện đợt này): Tự động hóa hoàn toàn van điều khiển qua PLC công nghiệp.
+-----------------------------------------------------------------------------------+
|                        KIẾN TRÚC HỆ THỐNG PILOT AAO CẢI TIẾN                      |
|                                                                                   |
|  Nước thải vào                                                                    |
|  -------------> [ NGĂN YẾM KHÍ ] -----------> [ NGĂN THIẾU KHÍ ] ----+            |
|                   (V = 0.108 m³)                (V = 0.108 m³)       |            |
|                   - Lên men VFA                 - Khử Nitrat         |            |
|                   - Giải phóng PO4(3-)          - Dòng điều hòa      |            |
|                          ^                             |             |            |
|                          | Sludge recycle              | Tuần hoàn   | Bơm chìm   |
|                          | (Tuần hoàn bùn)             | hỗn hợp     | Q = 7.2m³/h|
|                          +-----------------------------+             v            |
|                                                              [ NGĂN HIẾU KHÍ ]    |
|                                                                (V = 0.216 m³)     |
|                                                                - Nitrat hóa       |
|                                                                - Tích lũy P (PAO) |
|                                                                - Injector hút khí |
|                                                                      |            |
|  Nước sau xử lý (QCVN 40/2011 Cột B)                                 |            |
|  <--------------------------------- [ LẮNG / XẢ NƯỚC TRONG ] <------+            |
+-----------------------------------------------------------------------------------+

Thiết kế hệ thống

Mô hình Pilot bùn hoạt tính AAO cải tiến được thiết kế với tổng dung tích phản ứng $V = 0,432\text{ m}^3$ ($L \times W \times H = 1,2 \times 0,3 \times 1,2\text{ m}$):

  • Ngăn Yếm khí (Anaerobic): $V_1 = 0,108\text{ m}^3$ (chiếm 25% thể tích). Giữ vai trò phân hủy kỵ khí chất hữu cơ phức tạp, tạo axit béo bay hơi (VFA), tạo môi trường yếm khí tuyệt đối để vi khuẩn tích lũy photpho (PAO) giải phóng $PO_4^{3-}$ vào pha lỏng. Bùn dư được lưu giữ và tự phân hủy từ 6 tháng đến 1 năm, giảm trên 50% lượng bùn thải phát sinh.
  • Ngăn Thiếu khí (Anoxic): $V_2 = 0,108\text{ m}^3$ (chiếm 25% thể tích). Tiếp nhận dòng bùn nước tuần hoàn từ ngăn hiếu khí, nơi các chủng vi khuẩn dị dưỡng Denitrifier sử dụng carbon hữu cơ làm chất cho electron để khử toàn bộ $NO_3^-$ và $NO_2^-$ thành khí $N_2$ tự do.
  • Ngăn Hiếu khí (Oxic): $V_3 = 0,216\text{ m}^3$ (chiếm 50% thể tích). Bố trí 01 bơm chìm công suất $N = 0,25\text{ kW}$ ($Q = 6 - 10\text{ m}^3/\text{h}$, cột áp $H = 6\text{ mH}_2\text{O}$) kết hợp thiết bị hút khí phân tán dạng Injector. Động lực học chân không của Injector tự động hút không khí và xé nhỏ bọt khí, hòa tan oxy sâu vào nước mà không cần máy nén khí riêng biệt, giúp vi khuẩn Nitrosomonas và Nitrobacter oxy hóa toàn bộ $NH_4^+$ thành $NO_3^-$, đồng thời vi khuẩn PAO tăng cường hấp phụ $PO_4^{3-}$ vượt mức nhu cầu tế bào ($6 - 8%$ khối lượng khô).
  • Vật liệu mang vi sinh: Mút xốp Polyurethane (PU) dạng khối lập phương $2 \times 2 \times 2\text{ cm}$, tỷ trọng nhẹ, diện tích bề mặt tiếp xúc lớn ($> 1500\text{ m}^2/\text{m}^3$), độ xốp mở cho phép sinh khối vi sinh phát triển sâu bên trong lõi giá thể (tạo điều kiện vi thiếu khí cho quá trình đề-nitrat đồng thời).

Methodology

Quy trình nghiên cứu áp dụng phương pháp thực nghiệm khoa học:

  1. Chuẩn bị và khởi động hệ thống (Start-up): Nuôi cấy thích nghi bùn vi sinh hoạt tính qua 3 chu kỳ (10 ngày/chu kỳ), tải nồng độ tăng dần: BOD từ $500 \rightarrow 1500\text{ mg/L}$, tổng Nitơ từ $50 \rightarrow 200\text{ mg/L}$, kiểm soát độ kiềm duy trì $200 - 400\text{ mg/L CaCO}_3$.
  2. Phương pháp phân tích hóa lý: Tuân thủ Tiêu chuẩn phân tích chuẩn (Standard Methods for the Examination of Water and Wastewater):
    • Đo quang phổ phân tử UV-VIS (Shimadzu UV-1800).
    • Phá mẫu COD bằng Bếp nung COD ECO 16 (VELP Scientifica, Italy) ở $150^\circ\text{C}$ trong 120 phút.
    • Định lượng $NH_4^+$, $NO_3^-$, $NO_2^-$, $T\text{-}N$ theo phương pháp so màu và chưng cất Kjeldahl.
    • Định lượng $PO_4^{3-}$ và $T\text{-}P$ theo phương pháp Axit Ascorbic tạo phức xanh Photphomolipdat.
    • Đo kiểm soát tại hiện trường: pH, DO, Nhiệt độ, ORP, TSS hàng ngày.

Implementation và kết quả

Development process

Hệ thống được vận hành kiểm chứng liên tục qua 3 giai đoạn khảo sát chính:

  • Giai đoạn 1: Chế độ dòng liên tục với thời gian lưu thủy lực $HRT = 24\text{ giờ}$, lưu lượng tuần hoàn $Q_r = 7,2\text{ m}^3/\text{h}$, nồng độ đầu vào COD $\approx 1039\text{ mg/L}$, $T\text{-}N \approx 240\text{ mgN/L}$, $T\text{-}P \approx 22,4\text{ mgP/L}$.
  • Giai đoạn 2: Chế độ kéo dài thời gian lưu $HRT = 36\text{ giờ}$, duy trì $Q_r = 7,2\text{ m}^3/\text{h}$, nâng tải lượng đầu vào COD $\approx 1522\text{ mg/L}$, $T\text{-}N \approx 340\text{ mgN/L}$, $T\text{-}P \approx 34,8\text{ mgP/L}$.
  • Giai đoạn 3: Chế độ $HRT = 36\text{ giờ}$ bổ sung 20% thể tích giá thể đệm mút PU gắn màng Biofilm, nồng độ đầu vào COD $\approx 1533\text{ mg/L}$, $T\text{-}N \approx 341\text{ mgN/L}$, $T\text{-}P \approx 35,0\text{ mgP/L}$.

Các phương trình hóa học và công thức tính toán động học

Quá trình oxy hóa Amoni (Nitrat hóa giai đoạn hiếu khí do vi khuẩn tự dưỡng): $$\frac{11}{20}\text{NH}_4^+ + \frac{15}{20}\text{O}_2 + \frac{4}{20}\text{CO}_2 + \frac{1}{20}\text{HCO}_3^- \longrightarrow \frac{10}{20}\text{NO}_3^- + \text{H}^+ + \frac{9}{20}\text{H}_2\text{O} + \frac{1}{20}\text{C}_5\text{H}_7\text{NO}_2$$

Quá trình khử Nitrat (Đề-nitrat hóa giai đoạn thiếu khí do vi khuẩn dị dưỡng Denitrifier): $$\frac{1}{5}\text{NO}3^- + \frac{0,5}{50}\text{NH}4^+ + \frac{2}{50}\text{C}{10}\text{H}{19}\text{NO}_3 + \frac{0,5}{50}\text{HCO}_3^- + \frac{1}{5}\text{H}^+ \longrightarrow \frac{8}{50}\text{CO}_2 + \frac{5}{50}\text{N}_2 \uparrow + \frac{16,5}{50}\text{H}_2\text{O} + \frac{2,5}{50}\text{C}_5\text{H}_7\text{NO}_2$$

Công thức tính Tải lượng thể tích ($TK$) và Năng suất xử lý ($\eta$):

Tải lượng thể tích hữu ích (kg COD/m3.ngày hoặc kg N/m3.ngày):
    TK = (C_in * Q * 10^-3) / V

Năng suất xử lý của hệ thống (kg COD/m3.ngày hoặc kg N/m3.ngày):
    eta = ((C_in - C_out) * 10^-3) / theta

Trong đó:
    C_in, C_out : Nồng độ cơ chất đầu vào và đầu ra (g/m3 hay mg/L)
    Q           : Lưu lượng nước thải cấp vào hệ thống (m3/ngày)
    V           : Thể tích bể phản ứng (m3)
    theta       : Thời gian lưu nước thực tế HRT (ngày) = V / Q

Testing và validation

========================================================================================
BIỂU ĐỒ HIỆU SUẤT KHỬ NITƠ VÀ PHOTPHO GIỮA CÁC CHẾ ĐỘ VẬN HÀNH PILOT AAO
========================================================================================
Chế độ 1: HRT 24h (Bùn hoạt tính)
  - Khử COD:      [████████████████████████████░░░░░░] 75.9%  (COD ra: 249.1 mg/L)
  - Oxy hóa NH4+: [██████████████████████████████████░] 85.3%
  - Khử Tổng N:   [███████████████████████████████░░░] 77.1%  (T-N ra: 55.1 mgN/L)
  - Khử Tổng P:   [███████████████████████░░░░░░░░░░░] 58.7%  (T-P ra: 9.2 mgP/L)

Chế độ 2: HRT 36h (Bùn hoạt tính)
  - Khử COD:      [██████████████████████████████████░] 89.8%  (COD ra: 154.1 mg/L)
  - Oxy hóa NH4+: [███████████████████████████████████] 93.2%
  - Khử Tổng N:   [███████████████████████████████████] 88.3%  (T-N ra: 39.5 mgN/L) [ĐẠT B]
  - Khử Tổng P:   [████████████████████████████████░░░] 81.6%  (T-P ra: 6.4 mgP/L)

Chế độ 3: HRT 36h + Giá thể xốp PU (Gắn màng Biofilm)
  - Khử COD:      [███████████████████████████████████] 91.8%  (COD ra: 126.3 mg/L) [ĐẠT B]
  - Oxy hóa NH4+: [███████████████████████████████████] 92.2%
  - Khử Tổng N:   [███████████████████████████████████] 92.2%  (T-N ra: 26.8 mgN/L) [ĐẠT B]
  - Khử Tổng P:   [██████████████████████████████░░░░░] 75.8%  (T-P ra: 8.4 mgP/L)
========================================================================================

Kết quả đạt được

Bảng tổng hợp đối chiếu số liệu quan trắc phân tích chi tiết của 3 chế độ vận hành:

Thông số quan trắc Đầu vào ($C_{in}$) Đầu ra HRT 24h Đầu ra HRT 36h Đầu ra HRT 36h + PU QCVN 40:2011/BTNMT (Cột B)
$COD_{tổng}$ (mg/L) $1039 - 1533$ $249,1$ $154,1$ $126,3$ $\le 150$
Tổng Nitơ ($T\text{-}N$) (mgN/L) $240,5 - 341,6$ $55,1$ $39,5$ $26,8$ $\le 40$
Amoni ($N\text{-}NH_4^+$) (mgN/L) $152,0 - 210,0$ $22,5$ $14,4$ $16,7$ $\le 10$
Tổng Photpho ($T\text{-}P$) (mgP/L) $22,4 - 35,0$ $9,2$ $6,4$ $8,4$ $\le 6$
Hiệu suất khử COD (%) - $75,9%$ $89,8%$ $91,8%$ -
Hiệu suất oxy hóa Amoni (%) - $85,3%$ $93,2%$ $92,2%$ -
Hiệu suất khử Tổng Nitơ (%) - $77,1%$ $88,3%$ $92,2%$ -
Hiệu suất khử Tổng Photpho (%) - $58,7%$ $81,6%$ $75,8%$ -

Phân tích quan hệ tải lượng và năng suất xử lý

Kết quả khảo sát động học tải lượng cho thấy: Khi tăng tải lượng thể tích đầu vào từ $0,90\text{ kg COD/m}^3/\text{ngày}$ lên đến $6,05\text{ kg COD/m}^3/\text{ngày}$, năng suất xử lý của hệ tăng tuyến tính từ $0,72$ đạt đỉnh $5,04\text{ kg COD/m}^3/\text{ngày}$. Khi tiếp tục đẩy tải lượng lên $6,60\text{ kg COD/m}^3/\text{ngày}$, hệ thống đạt trạng thái bão hòa sinh khối, năng suất xử lý không tăng đáng kể ($5,20\text{ kg COD/m}^3/\text{ngày}$) và chất lượng nước đầu ra bắt đầu suy giảm. Do đó, thông số tải lượng thiết kế tối ưu được xác lập là $6,05\text{ kg COD/m}^3/\text{ngày}$.

Đổi mới và đóng góp

Các cải tiến kỹ thuật đột phá

  1. Tích hợp bộ phân tán khí Injector hiệu suất cao: Thay thế toàn bộ hệ thống đĩa thổi khí và máy nén khí bằng bơm chìm áp lực kết hợp ống Venturi Injector. Giải pháp này giúp bọt khí đạt kích thước micromet, tăng diện tích tiếp xúc khí - lỏng, chống bám cặn hữu cơ gây nghẹt đĩa khí và tiết kiệm khoảng 50% điện năng vận hành.
  2. Kỹ thuật màng sinh học kết hợp bùn lơ lửng (Hybrid Biofilm - Suspended Sludge): Việc bổ sung giá thể mút PU ($2 \times 2 \times 2\text{ cm}$) đã hình thành hệ sinh thái vi sinh vật kép: vi sinh lơ lửng xử lý nhanh hợp chất hữu cơ hòa tan, trong khi lớp biofilm dày trên giá thể PU tạo ra các vi vùng yếm khí/thiếu khí bên trong lõi xốp, thúc đẩy hiệu suất khử tổng Nitơ lên tới 92,2% mà không cần bổ sung nguồn carbon ngoại sinh đắt tiền.
  3. Tuần hoàn nội phân giải bùn đáy kỵ khí: Dòng bùn tuần hoàn từ ngăn thiếu khí về ngăn kỵ khí giúp thúc đẩy quá trình tự phân giải nội bào (lysis-cryptic growth), kéo dài chu kỳ xả bùn lên tới $6 - 12\text{ tháng}$, giảm hơn 50% lượng bùn thải phát sinh.

So sánh với các giải pháp hiện hữu

+---------------------------------------------------------------------------------------+
|                 SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VÀ HIỆU QUẢ CÔNG NGHỆ                    |
+----------------------+--------------------+--------------------+----------------------+
| Tiêu chí so sánh     | Bùn hoạt tính CAS  | Lọc sinh học nhỏ   | AAO Cải tiến (PU +   |
|                      |                    | giọt (Trickling)   | Injector)            |
+----------------------+--------------------+--------------------+----------------------+
| Hiệu suất khử N-tổng | 50 - 65%           | 60 - 75%           | 92.2%                |
| Hiệu suất khử P-tổng | 40 - 55%           | 45 - 60%           | 75.8 - 81.6%         |
| Suất tiêu hao điện   | 2.3 kWh/kg N       | 1.5 - 2.0 kWh/kg N | ~1.15 kWh/kg N       |
| Diện tích mặt bằng   | 100% (Quy chuẩn)   | 120% (Lớn)         | 60% (Nhờ tải cao)    |
| Nguy cơ tắc nghẽn    | Không              | Cao                | Cực thấp             |
+----------------------+--------------------+--------------------+----------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Trang trại chăn nuôi lợn quy mô vừa và lớn (1.000 - 10.000 đầu lợn): Xử lý triệt để nước xả sau hầm biogas/hồ sinh học trước khi xả ra sông suối hoặc tái sử dụng tưới tiêu cây trồng.
  • Cơ sở giết mổ gia súc, chế biến thực phẩm và thủy hải sản: Nơi có nồng độ chất hữu cơ cao và lượng Nitơ protein lớn dễ phân hủy thành Amoni.
  • Trạm xử lý nước rác và bùn bể phốt đô thị: Xử lý dòng nước rỉ rác có nồng độ Amoni cực đoan với chi phí điện năng thấp.
+-----------------------------------------------------------------------------------+
|                  LỘ TRÌNH TRIỂN KHAI HỆ THỐNG AAO CẢI TIẾN THỰC TẾ                |
|                                                                                   |
|  [ Giai đoạn 1: Tháng 1 ]                                                         |
|  - Khảo sát dòng thải, đo kiểm COD/N/P, xác định lưu lượng đỉnh (Q_max)           |
|  - Lập bản vẽ thiết kế module 3 ngăn (tỷ lệ thể tích 1:1:2)                       |
|                                                                                   |
|  [ Giai đoạn 2: Tháng 2 ]                                                         |
|  - Gia công module bồn Composite/Bê tông, lắp đặt bơm chìm và đầu phun Injector   |
|  - Cắt và định lượng giá thể mút PU 2x2x2 cm (20% thể tích hữu ích)              |
|                                                                                   |
|  [ Giai đoạn 3: Tháng 3 ]                                                         |
|  - Cấy bùn hoạt tính kỵ khí/hiếu khí từ trạm xử lý lân cận                        |
|  - Vận hành start-up nâng tải nồng độ theo 3 nấc trong 30 ngày                    |
|                                                                                   |
|  [ Giai đoạn 4: Vận hành chuẩn hóa ]                                              |
|  - Kiểm soát tự động DO (2-3 mg/L ở bể hiếu khí), ORP (-150mV ở bể thiếu khí)    |
|  - Bàn giao kỹ thuật, nghiệm thu xả thải đạt QCVN 40:2011/BTNMT Cột B             |
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và đầu tư (ROI)

  • Chi phí đầu tư ban đầu (CAPEX): Thấp hơn 30% so với hệ thống CAS kết hợp lọc màng MBR do tận dụng vật liệu mút PU nội địa và loại bỏ cụm máy thổi khí đắt tiền.
  • Chi phí vận hành (OPEX): Tiết kiệm 45 - 50% tiền điện hàng tháng nhờ hiệu ứng hút khí cưỡng bức của Injector; giảm 50% chi phí hút bỏ và xử lý bùn thải.
  • Thời gian hoàn vốn (ROI): Ước tính từ 1,8 - 2,5 năm đối với trang trại quy mô 2.000 con thông qua việc tái sử dụng nước thải đạt chuẩn cho mục đích rửa chuồng trại và tưới tiêu nông nghiệp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Sự cố giữ giá thể khi tuần hoàn dòng: Do bơm tuần hoàn bùn nước không thể bơm trực tiếp khối giá thể xốp PU qua lại giữa các ngăn, các giá thể bị cố định tương đối tại từng bồn. Điều này làm vi khuẩn PAO bám trên màng PU ở ngăn hiếu khí không thể luân chuyển định kỳ về ngăn kỵ khí, làm giảm hiệu suất khử Photpho từ 81,6% xuống 75,8%.
  • Xử lý Amoni chưa đạt ngưỡng tuyệt đối: Ở tải lượng cao, nồng độ Amoni đầu ra dao động $14 - 16,7\text{ mgN/L}$, vẫn cao hơn một bậc so với giới hạn nghiêm ngặt của Cột B ($10\text{ mgN/L}$).

Hướng nghiên cứu và nâng cấp tiếp theo

  1. Thiết kế hệ lưới chắn Inox chuyên dụng có cơ cấu đảo trộn khí nén dạng xung để giữ giá thể tự do trong từng ngăn nhưng vẫn đảm bảo tiếp xúc thủy lực tối đa.
  2. Bổ sung liều lượng nhỏ chế phẩm khoáng Magie ($Mg^{2+}$) ở giai đoạn kỵ khí để thu hồi Amoni và Photphat dưới dạng tinh thể phân bón chậm tan Struvite ($MgNH_4PO_4\cdot 6H_2O$).
  3. Tích hợp cảm biến đo tự động ORP và DO nối với biến tần điều khiển lưu lượng bơm tuần hoàn theo thời gian thực (Real-time Feedback Control).

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Kỹ thuật Môi trường: Tài liệu tham khảo toàn diện về tính toán công nghệ AAO, phương pháp phân tích chỉ tiêu dinh dưỡng N-P và vận hành mô hình Pilot thực nghiệm.
  • Kỹ sư thiết kế & Nhà thầu xử lý nước thải: Cung cấp thông số động học chính xác (Tải lượng tối ưu $6,05\text{ kg COD/m}^3/\text{ngày}$, năng suất xử lý $5,04\text{ kg COD/m}^3/\text{ngày}$, tỷ lệ thể tích ngăn $25% : 25% : 50%$) phục vụ thiết kế các công trình thực tế.
  • Chủ trang trại & Doanh nghiệp chăn nuôi: Có được phương án công nghệ chi phí thấp, giảm 50% tiền điện, tiết kiệm diện tích xây dựng và giải quyết triệt để rủi ro pháp lý môi trường.
  • Nhà nghiên cứu khoa học: Cung cấp dữ liệu nền tảng về cơ chế cộng sinh giữa bùn hoạt tính lơ lửng và màng vi sinh biofilm trên chất mang xốp PU trong điều kiện nước thải tỷ lệ C/N thấp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống AAO cải tiến này là gì?

Hệ thống yêu cầu xây dựng module 3 ngăn theo tỷ lệ thể tích chuẩn: Kỵ khí (25%), Thiếu khí (25%), Hiếu khí (50%). Đi kèm là bơm chìm nước thải tích hợp đầu phun Injector tạo bọt khí phân tán, đồng hồ đo áp lực dòng cấp khí, giá thể mút xốp PU tỷ trọng nhẹ ($2\times 2\times 2\text{ cm}$) chiếm 20% thể tích và hệ thống van điều chỉnh lưu lượng tuần hoàn $Q_r$.

2. Giới hạn tải lượng tối đa của hệ thống là bao nhiêu trước khi bị suy giảm hiệu suất?

Giới hạn tải lượng thể tích tối ưu của hệ thống là $6,05\text{ kg COD/m}^3/\text{ngày}$, tương ứng năng suất xử lý $5,04\text{ kg COD/m}^3/\text{ngày}$. Nếu vận hành vượt quá ngưỡng $6,60\text{ kg COD/m}^3/\text{ngày}$, hệ thống sẽ rơi vào tình trạng quá tải sinh khối và nước đầu ra không đạt chuẩn xả thải.

3. Tại sao khi bổ sung giá thể xốp PU thì hiệu suất xử lý Nitơ tăng nhưng Photpho lại giảm nhẹ?

Chất mang PU tạo môi trường thiếu khí sâu bên trong lõi mút giúp vi khuẩn khử nitrat (Denitrifier) phát triển mạnh, nâng hiệu suất khử N lên $92,2%$. Tuy nhiên, do giá thể không thể luân chuyển qua bơm giữa các ngăn, vi khuẩn tích lũy photpho (PAO) bị giữ lại trong ngăn hiếu khí, làm gián đoạn chu kỳ luân phiên giải phóng P (ở môi trường kỵ khí) và hấp thụ P (ở môi trường hiếu khí), khiến hiệu suất khử P giảm từ $81,6%$ xuống $75,8%$.

4. Hệ thống có yêu cầu bổ sung hóa chất định kỳ không?

Nước thải chăn nuôi thường có độ kiềm tự nhiên tương đối cao. Tuy nhiên, trong giai đoạn nitrat hóa Amoni tiêu tốn nhiều độ kiềm ($7,14\text{ mg CaCO}_3/\text{mg } NH_4^+ \text{ bị oxy hóa}$), nếu độ kiềm đầu vào $< 200\text{ mg/L}$, cần bổ sung $NaHCO_3$ công nghiệp để duy trì pH ổn định ở mức $6,8 - 7,5$.

5. Chi phí bảo dưỡng và tần suất xả bùn của hệ thống như thế nào?

Nhờ cơ chế tự phân giải bùn trong ngăn kỵ khí sâu, hệ thống chỉ cần định kỳ xả bùn dư $6 - 12\text{ tháng/lần}$, giảm 50% chi phí hút bùn so với bể Aerotank thông thường. Giá thể PU có độ bền cơ học cao, chỉ cần sục rửa cặn định kỳ mỗi năm một lần mà không cần thay mới thường xuyên.

Kết luận

Đề tài “Nghiên cứu xử lý nitơ và phốtpho trong nước thải chăn nuôi lợn bằng hệ bùn hoạt tính AAO cải tiến” đã chứng minh tính khả thi vượt bậc về cả mặt khoa học và thực tiễn. Bằng việc kết hợp tinh gọn chu trình phản ứng AAO, ứng dụng thiết bị hút khí Injector và giá thể đệm mút PU gắn Biofilm, hệ thống đạt hiệu suất loại bỏ COD $91,8%$, Tổng Nitơ $92,2%$, Oxy hóa Amoni $92,2%$ và Tổng Photpho đạt $81,6%$ ở chế độ lưu nước $HRT = 36\text{ giờ}$, đưa các chỉ tiêu ô nhiễm về ngưỡng quy chuẩn QCVN 40:2011/BTNMT (Cột B).

Giải pháp mở ra hướng đi bền vững cho các cơ sở chăn nuôi tại Việt Nam: hạ thấp chi phí đầu tư, tiết kiệm $50%$ điện năng, giảm thiểu lượng bùn thải phát sinh và bảo vệ hệ sinh thái nguồn nước tiếp nhận. Các đơn vị quản lý nông nghiệp và doanh nghiệp chăn nuôi có thể trực tiếp ứng dụng quy chuẩn thiết kế này để nâng cấp hệ thống xử lý nước thải hiện hữu nhằm đáp ứng đầy đủ các tiêu chuẩn bảo vệ môi trường hiện hành.
