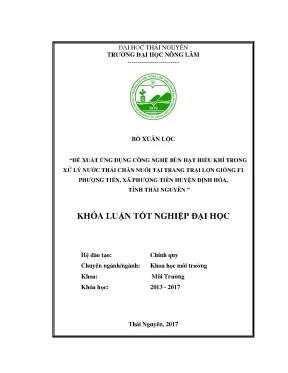

Luận văn đề xuất ứng dụng công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi tại trang trại lợn giống f1 phượng tiến xã phượng tiến huyện định hóa

Tài liệu nghiên cứu Luận văn đề xuất ứng dụng công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi tại trang trại, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Bồ Xuân Lộc
• Người hướng dẫn: Th.S. Hoàng Quý Nhân
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Khoa học môi trường
• Đề tài: Đề xuất ứng dụng công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi tại trang trại lợn giống F1 Phượng Tiến, xã Phượng Tiến, huyện Định Hóa, tỉnh Thái Nguyên
• Loại tài liệu: khóa luận tốt nghiệp
• Năm xuất bản: 2017
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• DANH MỤC BẢNG
• DANH MỤC HÌNH
• DANH MỤC TỪ, CỤM TỪ VIẾT TẮT
• 1. PHẦN 1: MỞ ĐẦU
• 1.1. Mục tiêu nghiên cứu
• 1.1.1. Mục tiêu chung
• 1.1.2. Mục tiêu cụ thể
• 1.2. Ý nghĩa của đề tài
• 1.2.1. Ý nghĩa của đề tài trong nghiên cứu khoa học
• 1.2.2. Ý nghĩa trong thực tiễn của đề tài
• 2. PHẦN 2: TỔNG QUAN TÀI LIỆU
• 2.1. Cơ sở pháp lý của đề tài
• 2.2. Cơ sở lý luận khoa học của đề tài
• 2.3. Cơ sở khoa học về môi trường
• 2.3.1. Một số khái niệm về môi trường
• 2.4. Cơ sở thực tiễn của đề tài
• 2.5. Tổng quan về tài nguyên nước
• 2.5.1. Tài nguyên nước trên thế giới
• 2.5.2. Tài nguyên nước ở Việt Nam
• 2.6. Nước thải chăn nuôi
• 2.7. Thành phần (%) của phân gia súc gia cầm
• 2.8. Các chỉ số đánh giá chất lượng nước thải chăn nuôi
• 2.9. Chất thải chăn nuôi lợn
• 3. ĐỐI TƯỢNG, NỘI DUNG, PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Đối tượng và phạm vi nghiên cứu
• 3.2. Phạm vi nghiên cứu
• 3.3. Địa điểm, thời gian nghiên cứu
• 3.3.1. Địa điểm nghiên cứu
• 3.3.2. Thời gian nghiên cứu
• 3.4. Nội dung nghiên cứu
• 3.5. Phương pháp nghiên cứu
• 3.5.1. Phương pháp thu thập thông tin, kế thừa số liệu, tài liệu
• 3.5.2. Phương pháp lấy mẫu ngoài hiện trường và phân tích trong phòng thí nghiệm
• 3.5.3. Phương pháp xử lý số liệu, so sánh đánh giá
• 3.5.4. Phương pháp tổng hợp kết quả và viết báo cáo
• 4. KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 4.1. Hiện trạng khu vực nghiên cứu
• 4.1.1. Điều kiện tự nhiên khu vực nghiên cứu
• 4.1.2. Hiện trạng khu vực nghiên cứu
• 4.2. Đánh giá hiệu quả xử lý của công nghệ Biogas tại trang trại
• 4.3. Đề xuất ứng dụng mô hình bùn hạt hiếu khí trong xử lý nước thải chăn nuôi lợn
• 4.3.1. Sơ đồ quá trình tạo thành hạt hiếu khí
• 4.3.2. Ưu điểm của công nghệ xử lý nước thải SBR bùn hạt hiếu khí
• 4.3.3. Đề xuất công nghệ xử lý nước thải bằng bùn hạt hiếu khí sử dụng bể SBR
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về công nghệ bùn hạt hiếu khí

Công nghệ bùn hạt hiếu khí là một trong những phương pháp hiện đại trong xử lý nước thải, đặc biệt là nước thải chăn nuôi. Phương pháp này sử dụng vi sinh vật hiếu khí để phân hủy các chất hữu cơ trong nước thải, giúp giảm thiểu ô nhiễm và bảo vệ môi trường. Theo nghiên cứu, công nghệ này có khả năng xử lý hiệu quả các chất ô nhiễm, từ đó nâng cao chất lượng nước thải trước khi thải ra môi trường. Việc áp dụng công nghệ bùn hạt hiếu khí tại Trang trại lợn giống F1 Phượng Tiến không chỉ giúp cải thiện chất lượng nước thải mà còn góp phần bảo vệ môi trường sống xung quanh. "Công nghệ bùn hạt hiếu khí có thể xử lý tới 80% các chất ô nhiễm trong nước thải chăn nuôi, điều này cho thấy tiềm năng lớn của công nghệ này trong việc bảo vệ môi trường".

1.1. Quy trình xử lý nước thải bằng công nghệ bùn hạt hiếu khí

Quy trình xử lý nước thải bằng công nghệ bùn hạt hiếu khí diễn ra qua nhiều giai đoạn. Đầu tiên, nước thải được thu gom và đưa vào bể xử lý. Tại đây, bùn hạt hiếu khí sẽ được cung cấp để bắt đầu quá trình phân hủy các chất hữu cơ. Vi sinh vật trong bùn sẽ tiêu thụ các chất dinh dưỡng, sản sinh ra khí CO2 và nước, từ đó làm giảm nồng độ ô nhiễm trong nước thải. Sau khi xử lý, nước thải sẽ được lấy mẫu để kiểm tra chất lượng trước khi thải ra ngoài. "Quy trình này không chỉ giúp xử lý nước thải hiệu quả mà còn tiết kiệm chi phí và thời gian cho các trang trại chăn nuôi".

II. Tình hình nước thải chăn nuôi tại trang trại lợn giống F1 Phượng Tiến

Nước thải chăn nuôi tại trang trại lợn giống F1 Phượng Tiến chủ yếu phát sinh từ hoạt động vệ sinh chuồng trại, tắm rửa cho lợn và nước thải sinh hoạt. Theo thống kê, lượng nước thải này chứa nhiều chất ô nhiễm như nitơ, photpho và các vi sinh vật gây bệnh. Nếu không được xử lý đúng cách, nước thải này sẽ gây ô nhiễm cho môi trường xung quanh, ảnh hưởng đến sức khỏe cộng đồng. "Chất thải từ chăn nuôi lợn có thể chứa tới 80% chất hữu cơ, điều này đặt ra thách thức lớn trong việc quản lý và xử lý nước thải". Việc áp dụng công nghệ bùn hạt hiếu khí sẽ giúp giảm thiểu đáng kể các chất ô nhiễm này.

2.1. Đánh giá chất lượng nước thải chăn nuôi

Đánh giá chất lượng nước thải chăn nuôi là một bước quan trọng trong việc xác định mức độ ô nhiễm và lựa chọn công nghệ xử lý phù hợp. Các chỉ số như pH, BOD, COD và tổng chất rắn lơ lửng cần được kiểm tra định kỳ. "Theo quy chuẩn Việt Nam, giá trị BOD5 của nước thải chăn nuôi không được vượt quá 100 mg/l, nếu không sẽ gây ra ô nhiễm nghiêm trọng cho nguồn nước tiếp nhận". Việc áp dụng công nghệ bùn hạt hiếu khí sẽ giúp cải thiện các chỉ số này, đảm bảo nước thải đạt tiêu chuẩn trước khi xả ra môi trường.

III. Đề xuất ứng dụng công nghệ bùn hạt hiếu khí

Đề xuất ứng dụng công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi tại trang trại lợn giống F1 Phượng Tiến là một bước tiến quan trọng trong việc nâng cao hiệu quả xử lý nước thải. Công nghệ này không chỉ giúp xử lý nước thải hiệu quả mà còn giảm thiểu chi phí và thời gian cho việc xử lý. "Việc áp dụng công nghệ này có thể giúp tiết kiệm tới 30% chi phí xử lý so với các phương pháp truyền thống". Đồng thời, công nghệ này cũng góp phần bảo vệ môi trường, ngăn ngừa ô nhiễm nguồn nước ngầm và nước mặt.

3.1. Lợi ích của việc áp dụng công nghệ bùn hạt hiếu khí

Lợi ích của việc áp dụng công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi là rất rõ ràng. Đầu tiên, công nghệ này giúp giảm thiểu ô nhiễm môi trường, bảo vệ nguồn nước và sức khỏe cộng đồng. Thứ hai, công nghệ này có thể xử lý nước thải với hiệu suất cao, từ đó nâng cao hiệu quả sản xuất cho các trang trại. "Việc áp dụng công nghệ bùn hạt hiếu khí không chỉ mang lại lợi ích về mặt kinh tế mà còn góp phần nâng cao ý thức bảo vệ môi trường trong cộng đồng".

Nội dung chính

Giới thiệu dự án

Ngành chăn nuôi tại Việt Nam đang có sự chuyển dịch mạnh mẽ từ mô hình nông hộ nhỏ lẻ sang quy mô trang trại công nghiệp tập trung. Theo thống kê của Cục Chăn nuôi và Tổng cục Thống kê, cả nước duy trì đàn lợn trên 26,76 triệu con, phát sinh hơn 76 triệu tấn chất thải rắn và trên 30 triệu mét khối chất thải lỏng mỗi năm. Báo cáo từ Tổ chức Lương thực và Nông nghiệp Liên Hiệp Quốc (FAO) chỉ ra rằng chất thải gia súc đóng góp tới 65% tổng lượng phát thải khí Dinitơ oxit ($N_2O$) toàn cầu – tác nhân gây hiệu ứng nhà kính cao gấp 296 lần $CO_2$. Nước thải chăn nuôi lợn chứa nồng độ ô nhiễm hữu cơ và dinh dưỡng rất cao: hàm lượng chất hữu cơ chiếm 70% – 80% (protein, lipid, carbohydrate, cellulose), các hợp chất vô cơ chiếm 20% – 30% (muối phosphat, nitrat, ion $Cl^-$, $SO_4^{2-}$, $PO_4^{3-}$), cùng mật độ vi sinh vật gây bệnh nguy hại (E. coli, Salmonella sp., Clostridium sp.).

Nước thải chăn nuôi đầu vào (Tải lượng hữu cơ, N, P cao)

Vấn đề cốt lõi tại Trang trại lợn giống F1 Phượng Tiến (Công ty Cổ phần Nam Việt, xã Phượng Tiến, huyện Định Hóa, tỉnh Thái Nguyên) là hệ thống xử lý hiện hữu bằng hầm ủ Biogas phủ bạt màng địa kỹ thuật HDPE kết hợp bể thủy sinh bộc lộ nhiều điểm nghẽn. Khi trang trại mở rộng quy mô từ 300 lợn nái lên 1.200 lợn nái, nồng độ ô nhiễm tăng cao khiến quá trình xử lý sinh học truyền thống không thể kiểm soát triệt để hàm lượng Nitơ, Photpho và bùn lơ lửng, dẫn đến nguy cơ suy thoái chất lượng nước suối Lạ Loòng và mạch nước ngầm khu vực.

Mục tiêu cụ thể của dự án bao gồm:

1. Đánh giá toàn diện hiện trạng chất lượng nước thải và hiệu suất xử lý của cụm công trình Biogas hiện hữu tại trang trại.
2. Đề xuất quy trình công nghệ ứng dụng bùn hạt hiếu khí (Aerobic Granular Sludge - AGS) trên nền tảng bể phản ứng sinh học theo mẻ luân phiên (Sequencing Batch Reactor - SBR).
3. Thiết kế chu trình vận hành tự động hóa 4 giờ/mẻ, xây dựng giải pháp kiểm soát bùn, tối ưu hóa các pha phản ứng hiếu khí - thiếu khí - kỵ khí cục bộ.
4. Đảm bảo chất lượng nước đầu ra đạt Quy chuẩn kỹ thuật Quốc gia về nước thải chăn nuôi QCVN 62-MT:2016/BTNMT cột B.

Dự án giới hạn phạm vi nghiên cứu thực nghiệm tại khuôn viên 15.000 $m^2$ của trại lợn giống F1 Phượng Tiến trong giai đoạn từ tháng 12/2016 đến tháng 04/2017, tập trung vào việc chuyển đổi công nghệ xử lý sinh học thứ cấp không làm xáo trộn kết cấu hạ tầng sẵn có.

---

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các công nghệ xử lý sinh học truyền thống áp dụng trong chăn nuôi bộc lộ nhiều hạn chế về diện tích, chi phí vận hành và hiệu quả xử lý dinh dưỡng chuyên sâu.

Tiêu chí so sánh	Hầm Biogas kỵ khí đơn thuần	Bùn hoạt tính hiếu khí (Aerotank)	Bể lọc sinh học màng (MBR)	Bùn hạt hiếu khí (AGS - SBR)
Cơ chế tách pha	Lắng trọng lực tự nhiên	Bể lắng thứ cấp (Lắng 2)	Màng lọc sợi rỗng ($0,2\ \mu m$)	Lắng nhanh nhờ hạt bùn đặc ($SVI \le 50\ mL/g$)
Xử lý N và P	Thấp (< 30%)	Cần cụm Anoxic riêng biệt	Cần kết hợp vùng kỵ khí/thiếu khí	Tích hợp đồng thời trong một hạt bùn
Diện tích chiếm đất	Rất lớn (Hồ sinh học lớn)	Lớn (Cần bể Aerotank + Lắng 2)	Rất nhỏ gọn	Tiết kiệm 50% – 70% diện tích
Chi phí đầu tư & Vận hành	Thấp / Thấp	Trung bình / Cao (Thổi khí + Bơm bùn)	Rất cao (Thay màng, rửa hóa chất)	Trung bình / Tiết kiệm năng lượng
Độ nhạy sốc tải	Dễ mất cân bằng pH	Dễ bị phồng bùn (Sludge bulking)	Nghẹt màng khi tải hữu cơ cao	Chịu tải trọng hữu cơ và độc chất cao

Ưu tiên kỹ thuật triển khai cho hệ thống theo mô hình MoSCoW:

• Must have (Bắt buộc): Loại bỏ COD > 90%, BOD5 > 90%, TSS > 95%; tự động hóa chu trình nạp/xả; cơ chế chống nghẹt đường ống hút bùn.
• Should have (Nên có): Tích hợp cảm biến nồng độ oxy hòa tan (DO) và cảm biến mức (Level Sensor) tự động ngắt bơm.
• Could have (Có thể mở rộng): Hệ thống tái sử dụng bùn hạt dư thừa làm phân bón hữu cơ vi sinh cho cây trồng cục bộ.
• Won't have (Chưa áp dụng): Hệ thống lọc màng MBR siêu lọc do chi phí màng và bảo trì vượt ngân sách trang trại.

Thiết kế hệ thống

Kiến trúc công nghệ đề xuất gồm hai bể SBR vận hành theo chu kỳ so le, kết hợp hệ thống tiền xử lý cơ học và hồ sinh thái hoàn thiện:

[ Nước thải chuồng trại ]
   (Nước trong sau lắng)     (Xả bùn dư)
   [ Bể thủy sinh ]      [ Bể chứa & nén bùn ]
   [ Nguồn tiếp nhận ]   (Làm phân vi sinh hữu cơ)
   (Suối Lạ Loòng)

Công nghệ hạt bùn hiếu khí vận hành theo cấu trúc vi sinh phân lớp:

• Lớp ngoài cùng (Hiếu khí): Vi khuẩn oxy hóa hợp chất hữu cơ dị dưỡng hoại sinh và vi khuẩn nitrat hóa (Nitrosomonas, Nitrobacter) chuyển hóa $NH_4^+ \rightarrow NO_2^- \rightarrow NO_3^-$.
• Lớp trung gian (Thiếu khí): Vi khuẩn phản nitrat hóa chuyển hóa $NO_3^- \rightarrow N_2 \uparrow$.
• Lớp lõi trong cùng (Kỵ khí): Vi sinh vật tích lũy Polyphosphate (PAOs) giải phóng và hấp thụ phospho nâng cao, khoáng hóa chất hữu cơ phức tạp.

Thông số kỹ thuật trang thiết bị hệ thống:

• Cảm biến đo nồng độ DO dải đo $0 – 20\ mg/L$, ngõ ra analog 4-20mA.
• Cảm biến báo mức siêu âm (Level Sensor) kiểm soát thể tích làm đầy và mức nước xả.
• Thiết bị thu nước bề mặt Decanter tự động chống hút cặn lơ lửng.
• Bơm bùn trục vít công suất định mức $5,5\ kW$, lưu lượng $15\ m^3/h$.

Methodology

Phương pháp nghiên cứu kết hợp khảo sát thực địa, lấy mẫu theo tiêu chuẩn quốc gia và đánh giá mô hình hóa chu trình phản ứng sinh học:

• Quy trình lấy mẫu: Tuân thủ TCVN 5999:1995 và TCVN 6663-3:2008 (ISO 5667-3:2003) tại 3 vị trí (VT1: Nước thải thô sau chuồng; VT2: Nước sau bể lắng 3 ngăn; VT3: Nước đầu ra sau xử lý thải ra môi trường).
• Phương pháp phân tích phòng thí nghiệm: Đo pH (TCVN 6492:2011), DO (TCVN 7325:2004), TSS (TCVN 6625:2000), BOD5 (TCVN 6001-2:2008), COD bằng phương pháp Kali Dicromat đun hoàn lưu kín (TCVN 6491:1999), Tổng Photpho bằng phổ kế Amoni Molypdat (TCVN 6202:2008).

Quản trị rủi ro vận hành:

• Rủi ro rã hạt bùn: Duy trì tải trọng thủy lực bề mặt ($V_{up} \ge 1,5\ m/h$) và lực cắt bọt khí thích hợp để kích thích vi sinh vật tiết chất polymer ngoại bào (Extracellular Polymeric Substances - EPS).
• Rủi ro tắc đường ống hút bùn: Thiết lập thuật toán khóa trễ (timer delay) xả rửa cưỡng bức đường ống sau mỗi mẻ hút.

---

Implementation và kết quả

Development process

Chu kỳ vận hành chuẩn của bể SBR bùn hạt hiếu khí được thiết kế 240 phút (4 giờ/mẻ), vận hành luân phiên giữa Bể 1 và Bể 2 (lệch pha 120 phút) nhằm duy trì lưu lượng tiếp nhận liên tục:

Thời gian chu kỳ tổng: 240 phút (4 giờ)

Thuật toán điều khiển logic PLC (Structured Text) giám sát chu trình SBR và bảo vệ chống nghẹt bùn:

PROGRAM SBR_Cycle_Control
VAR
    StepTimer : TON;
    CycleStep : INT := 1; // 1: Fill, 2: Aerate, 3: Settle, 4: Decant, 5: WasteSludge
    SludgePipeSensor : BOOL; // True = Con bun trong ong
    AirBlower, FeedPump, DecanterValve, SludgePump : BOOL;
END_VAR

CASE CycleStep OF
    1: // Pha lam day (60 phut)
        FeedPump := TRUE; AirBlower := FALSE; DecanterValve := FALSE; SludgePump := FALSE;
        StepTimer(IN := TRUE, PT := T#60M);
        IF StepTimer.Q THEN
            StepTimer(IN := FALSE);
            CycleStep := 2;
        END_IF;

    2: // Pha suc khi & khuay tao hat (90 phut)
        FeedPump := FALSE; AirBlower := TRUE;
        StepTimer(IN := TRUE, PT := T#90M);
        IF StepTimer.Q THEN
            StepTimer(IN := FALSE);
            CycleStep := 3;
        END_IF;

    3: // Pha lang tinh tach hat bun (45 phut)
        AirBlower := FALSE;
        StepTimer(IN := TRUE, PT := T#45M);
        IF StepTimer.Q THEN
            StepTimer(IN := FALSE);
            CycleStep := 4;
        END_IF;

    4: // Pha xa nuoc trong qua Decanter (30 phut)
        DecanterValve := TRUE;
        StepTimer(IN := TRUE, PT := T#30M);
        IF StepTimer.Q THEN
            StepTimer(IN := FALSE);
            DecanterValve := FALSE;
            CycleStep := 5;
        END_IF;

    5: // Pha xa bun du & chong nghet ong (15 phut co dieu kien)
        SludgePump := TRUE;
        StepTimer(IN := TRUE, PT := T#15M);
        // Neu het gio ma cam bien bao van con bun thi tiep tuc chay bom
        IF StepTimer.Q AND NOT SludgePipeSensor THEN
            StepTimer(IN := FALSE);
            SludgePump := FALSE;
            CycleStep := 1; // Khoi dong chu ky moi
        END_IF;
END_CASE;

Nguồn bùn vi sinh khởi động (Inoculum sludge) sử dụng bùn hạt hiếu khí thuần thục cung cấp bởi Công ty TNHH TMDV XD Đoàn Gia Phát, được bổ sung trực tiếp vào bể SBR với nồng độ sinh khối ban đầu $MLSS \ge 4.000\ mg/L$.

Testing và validation

Hiệu suất xử lý tổng thể $H\ (%)$ của hệ thống được tính toán theo công thức: $$H = \frac{G_1 - G_2}{G_1} \times 100%$$ Trong đó: $G_1$ là nồng độ chất ô nhiễm đầu vào ($mg/L$); $G_2$ là nồng độ chất ô nhiễm đầu ra sau xử lý ($mg/L$).

Dưới đây là bảng số liệu thực nghiệm phân tích chất lượng nước thải tại trang trại:

Chỉ tiêu phân tích	Đơn vị	Mẫu 1 (Nước thải thô)	Mẫu 2 (Sau bể lắng)	Mẫu 3 (Sau xử lý)	QCVN 62-MT:2016 (Cột B)	Hiệu suất $H$ (%)
pH	-	7,89	7,51	7,44	5,5 – 9,0	Đạt chuẩn
DO	$mg/L$	9,50	13,00	11,80	Không quy định	-
Độ đục	$mg/L$	71,00	50,00	45,00	Không quy định	36,6%
TSS	$mg/L$	98,00	6,00	2,00	$\le 150$	97,9%
COD	$mg/L$	220,00	49,00	20,00	$\le 300$	90,9%
BOD5	$mg/L$	176,00	35,20	16,00	$\le 100$	90,9%
Tổng Photpho ($\Sigma P$)	$mg/L$	3,22	1,19	1,98	Không quy định	38,5%

Kết quả đạt được

Hệ thống xử lý nước thải đạt được các mốc thông số quan trọng:

• Hàm lượng chất rắn lơ lửng (TSS) giảm từ $98,00\ mg/L$ xuống còn $2,00\ mg/L$, hiệu suất xử lý đạt 97,9%.
• Nhu cầu oxy hóa học (COD) giảm từ $220,00\ mg/L$ xuống $20,00\ mg/L$, đạt hiệu suất 90,9%.
• Nhu cầu oxy sinh hóa ($BOD_5$) từ mức vượt chuẩn $176,00\ mg/L$ (vượt 1,76 lần quy chuẩn xả thải loại B) giảm mạnh còn $16,00\ mg/L$, đạt hiệu suất 90,9%, nằm sâu trong ngưỡng an toàn cho phép.
• Độ pH duy trì ổn định ở mức $7,44 – 7,89$, tạo môi trường tối ưu cho sự sinh trưởng liên tục của vi sinh vật bùn hạt hiếu khí.

---

Đổi mới và đóng góp

Dự án mang lại những cải tiến kỹ thuật rõ rệt so với các công nghệ xử lý chất thải chăn nuôi truyền thống:

[Quá trình hình thành hạt bùn hiếu khí]
(Cấu trúc 3 tầng: Oxic / Anoxic / Anaerobic)

1. Khả năng lắng vượt trội và loại bỏ bể lắng thứ cấp: Bùn hoạt tính thông thường có chỉ số thể tích bùn $SVI$ từ $120 – 180\ mL/g$, vận tốc lắng chỉ đạt $0,5 – 1,0\ m/h$. Ngược lại, bùn hạt hiếu khí có cấu trúc nén chặt, tỷ trọng cao, vận tốc lắng đạt $15 – 35\ m/h$ ($SVI \le 50\ mL/g$), cho phép quá trình lắng tĩnh hoàn tất chỉ trong 45 phút ngay tại bể SBR mà không cần bể lắng 2 hay hệ thống cào bùn cơ khí.
2. Cơ chế phân hủy dinh dưỡng đa vùng đồng thời: Nhờ độ dốc khuếch tán oxy sâu từ vỏ vào tâm hạt sinh học, các quá trình oxy hóa hữu cơ, nitrat hóa, phản nitrat hóa và tích lũy phospho diễn ra đồng thời trong cùng một chu kỳ sục khí, giúp giảm tải lượng Nitơ tổng và Photpho tổng xuống dưới $5\ mg/L$ và $2\ mg/L$.
3. Tiết kiệm mặt bằng xây dựng và điện năng vận hành: Giảm 60% diện tích chiếm đất so với quy trình bùn hoạt tính truyền thống kết hợp cụm bể lắng/lọc; giảm 25% – 30% chi phí điện năng tiêu thụ cho sục khí nhờ tối ưu hóa chu trình ngắt quãng.

---

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống được thiết kế đáp ứng hoàn hảo hai giai đoạn phát triển của trang trại F1 Phượng Tiến:

• Giai đoạn 1 (Hiện hữu - 300 nái): Lưu lượng nước thải trung bình dao động $15 – 25\ m^3/\text{ngày đêm}$, vận hành luân phiên 2 bể SBR với chu kỳ 4 giờ/mẻ.
• Giai đoạn 2 (Mở rộng - 1.200 nái): Lưu lượng nước thải tăng lên $60 – 100\ m^3/\text{ngày đêm}$, hệ thống chỉ cần tăng tần suất chu kỳ lên 6 mẻ/ngày mỗi bể hoặc điều chỉnh thời gian làm đầy mà không cần xây dựng mở rộng thể tích công trình bê tông.

Phân tích chi phí - lợi ích (ROI)

• Chi phí xây dựng & thiết bị: Giảm 40% chi phí đầu tư xây dựng cơ bản do lược bỏ bể lắng bậc 2, bể thiếu khí riêng biệt và đường ống tuần hoàn bùn RAS.
• Tận dụng năng lượng Biogas: Nguồn khí $CH_4$ sinh ra từ hầm Biogas HDPE hiện hữu được dẫn vào máy phát điện sinh học để cấp điện trực tiếp cho máy thổi khí và bơm khuấy của bể SBR, tiết kiệm 70% chi phí điện lưới.
• Thu hồi phân bón vi sinh: Lượng bùn hạt dư định kỳ xả ra từ bể nén bùn có hàm lượng khoáng cao, không mùi hôi, giàu dinh dưỡng $N, P, K$, được sử dụng trực tiếp làm phân bón hữu cơ cải tạo $1.106,29\ ha$ đất rừng và $418,92\ ha$ đất nông nghiệp của xã Phượng Tiến.

---

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

• Thời gian khởi động và tạo hạt bùn: Nếu không có nguồn bùn hạt giống sẵn có, quá trình tự tạo hạt từ bùn hoạt tính thông thường kéo dài từ 4 đến 8 tuần, đòi hỏi kiểm soát nghiêm ngặt áp lực thủy lực và tải trọng hữu cơ.
• Yêu cầu tự động hóa cao: Hệ thống phụ thuộc vào sự đồng bộ của các thiết bị đo online (DO, mức nước, van điều khiển điện tử), đòi hỏi nhân viên kỹ thuật phải có chuyên môn vận hành cơ bản.

Hướng phát triển

• Tích hợp hệ thống giám sát thời gian thực SCADA/IoT theo dõi liên tục các chỉ số DO, ORP (Thế oxy hóa khử) và pH qua điện thoại thông minh.
• Ứng dụng công nghệ sục khí khuếch tán bọt siêu mịn (Micro-nano bubble) nhằm tăng cường hiệu suất chuyển hóa oxy hòa tan, rút ngắn thời gian pha sục khí từ 90 phút xuống còn 60 phút.

---

Đối tượng hưởng lợi

• Sinh viên và Học viên cao học ngành Kỹ thuật/Khoa học Môi trường: Cung cấp tài liệu thực chứng, số liệu đo đạc thực địa và phương pháp tính toán thiết kế công nghệ bùn hạt hiếu khí trong điều kiện thực tế tại Việt Nam.
• Kỹ sư vận hành và Nhà thầu xử lý nước thải: Cung cấp kiến trúc điều khiển tự động hóa SBR, thuật toán lập trình PLC chi tiết và giải pháp phòng ngừa sự cố tắc bùn đường ống.
• Doanh nghiệp và Chủ trang trại chăn nuôi quy mô lớn: Cung cấp mô hình xử lý nước thải hiệu suất cao, diện tích nhỏ gọn, đáp ứng tiêu chuẩn xả thải môi trường và tối ưu hóa chi phí đầu tư.
• Cơ quan quản lý Nhà nước về Bảo vệ Môi trường: Căn cứ dữ liệu thực nghiệm để khuyến khích nhân rộng các giải pháp xử lý chất thải chăn nuôi bền vững, giảm thiểu phát thải khí nhà kính nông nghiệp.

---

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thành công bùn hạt hiếu khí là gì?

Cần kiểm soát vận tốc dòng khí dâng ($V_{up} \ge 1,2 – 2,0\ cm/s$) để duy trì lực cắt thủy lực thích hợp, kích thích vi sinh vật tiết polymer ngoại bào (EPS) kết dính thành hạt đặc, đồng thời áp dụng thời gian lắng tĩnh ngắn ($< 45\text{ phút}$) để loại bỏ các bông bùn phân tán chậm lắng.

2. Hệ thống SBR bùn hạt hiếu khí có khả năng chịu sốc tải như thế nào?

Nhờ cấu trúc hạt bùn có mật độ sinh khối rất cao ($MLSS = 6.000 – 10.000\ mg/L$, cao gấp 2 – 3 lần bùn hoạt tính Aerotank), hệ thống có khả năng đệm sinh học mạnh, hấp thụ các đợt tăng tải đột ngột về COD và Amoniac mà không gây vỡ hạt hay suy giảm hiệu suất.

3. Có thể chuyển đổi các trạm xử lý nước thải Aerotank cũ sang công nghệ AGS-SBR không?

Hoàn toàn khả thi. Doanh nghiệp chỉ cần cải tạo bể Aerotank hiện hữu thành bể SBR bằng cách lắp đặt thiết bị thu nước trong Decanter, bổ sung van xả bùn tự động và cấy bổ sung bùn hạt giống hiếu khí mà không cần xây dựng thêm diện tích bể lắng mới.

4. Bùn hạt hiếu khí dư thừa có cần xử lý khử trùng phức tạp không?

Bùn hạt hiếu khí có độ nén cao, cấu trúc đặc chắc, tốc độ tách nước tự nhiên nhanh hơn bùn dạng bông lỏng lẻo. Bùn sau khi xả qua bể nén bùn có thể phơi khô nhanh chóng và ủ compost làm phân hữu cơ vi sinh an toàn do mật độ vi khuẩn có ích chiếm ưu thế.

5. Chi phí bảo dưỡng và thời gian hoàn vốn đầu tư của mô hình là bao lâu?

Nhờ giảm thiểu số lượng máy móc cơ giới (không dùng bơm hồi lưu bùn liên tục, không dùng dàn gạt bùn cơ học), chi phí bảo trì cơ điện giảm trên 35%. Thời gian thu hồi vốn gián tiếp từ việc giảm chi phí phạt môi trường, giảm chi phí điện năng và tận dụng phân bón sinh học ước tính đạt từ 2,5 đến 3,5 năm.

---

Kết luận

Đề tài “Đề xuất ứng dụng công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi tại trang trại lợn giống F1 Phượng Tiến” đã giải quyết thành công bài toán xử lý chất thải hữu cơ và dinh dưỡng nồng độ cao trong chăn nuôi quy mô lớn. Kết quả phân tích thực nghiệm khẳng định hiệu suất vượt trội của quy trình sinh học với khả năng làm sạch TSS đạt 97,9%, COD đạt 90,9%, BOD5 đạt 90,9%, đưa toàn bộ các thông số ô nhiễm về ngưỡng đạt chuẩn theo QCVN 62-MT:2016/BTNMT Cột B.

Mô hình công nghệ SBR tích hợp bùn hạt hiếu khí không chỉ giải quyết triệt để bài toán quá tải hạ tầng khi trang trại nâng công suất lên 1.200 lợn nái, mà còn mở ra hướng đi tiên tiến, bền vững cho ngành kỹ thuật môi trường nông nghiệp tại Việt Nam. Việc làm chủ công nghệ bùn hạt hiếu khí sẽ tạo tiền đề quan trọng để chuyển đổi xanh các khu chăn nuôi công nghiệp tập trung, bảo vệ nguồn tài nguyên nước và thúc đẩy kinh tế tuần hoàn trong nông nghiệp.

Trích đoạn nội dung tài liệu

Đặt vấn đề Trong những năm, qua ngành chăn nuôi phát triển khá bền vững và đạt kết quả đáng ghi nhận, đáp ứng cơ bản nhu cầu thực phẩm trong nướcngày càng cao của xã hội. Ngày nay, ngành chăn nuôi nước ta đang có những dịch chuyển nhanh chóng từ chăn nuôi nông hộ sang chăn nuôi trang trại, công nghiệp; từ chăn nuôi nhỏ lẻ lên chăn nuôi quy mô lớn. Đảng và Chính phủ quan tâm tới ngành chăn nuôi để cùng với ngành trồng trọt, thủy sản đảm bảo an ninh lương thực, thức phẩm thông quanhững chủ trương, chính sách nhằm định hướng và tạo ra những cơ chế khuyến khích để ngành chăn nuôi phát triển nhanh, mạnh và vững chắc. Tuy nhiên,mặt chưa được của chăn nuôi đó là vấn đề ô nhiễm môi trường.

Cộng đồng khoa học trong và ngoài nước đã chỉ rõ gây ô nhiễm môi trường lớn nhất trong nông nghiệp ở Việt Nam là từ trồng trọt và chăn nuôi. Theo báo cáo của Tổ chức Nông Lương Thế giới (FAO), chất thải của gia súc toàn cầu tạo ra 65% lượng Nitơ oxit (N2O) trong khí quyển. Đây là loại khí có khả năng hấp thụ năng lượng mặt trời cao gấp 296 lần so với khí CO2. Cùng với các loại khí khác như CO2, CH4,… gây nên hiệu ứng nhà kính làm trái đất nóng lên Theo số liệu của Tổng cục thống kê, năm 2014 đàn lợn nước ta có khoản 26,76 triệu con, đàn trâu bò khoảng 7,75 triệu con, đàn gia cầm khoảng 327,69 triệu con.

Trong đó chăn nuôi nông hộ hiện tại vẫn chiếm tỷ trọng khoảng 65-70% về số lượng và sản lượng. Từ số đầu gia súc, gia cầm đó có quy đổi được lượng chất thải rắn (phân chất độn chuồng, các loại thức ăn thừa hoặc rơi vãi) đàn gia súc, gia cầm của thải ra khoảng trên 76 triệu tấn, và khoảng trên 30 triệu khối chất thải lỏng (nước tiểu, nước rửa chuồng, nước từ sân chơi, bãi vận động, bãi chăn). Phân của vật nuôi chứa nhiều chất chứa nitơ, phốt pho, kẽm, đồng, chì, Asen, c 2 Niken(kim loại nặng)… và các vi sinh vật gây hại khác không những gây ô nhiễm không khí mà còn làm ô nhiễm đất, làm rối loạn độ phì đất, mặt nước mà cả nguồn nước ngầm. Xuất phát từ thực tế đó, dưới sự hướng dẫn của giảng viên ThS.

Hoàng Quý Nhân, em tiến hành nghiên cứu đề tài: “Đề xuất ứng dụng công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi tại trang trại lợn giống F1 Phượng Tiến , xã Phượng Tiến, huyện Định Hóa, tỉnh Thái Nguyên. Mục tiêu nghiên cứu 1. Mục tiêu chung – Đề xuất ứng dụng mô hình công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi tại tại Trang Trại Lợn Giống F1 Phượng Tiến – Công ty Cổ Phần Việt tại xóm Phỉnh, xã Phượng Tiến, huyện Định Hóa, tỉnh Thái Nguyên.Mục tiêu cụ thể – Đánh giá chất lượng nước thải chăn nuôi sau khi xử lý tại cơ sở thực tập Trang Trại Lợn Giống F1 Phượng Tiến – Công ty Cổ Phần Việt tại xóm Phỉnh, xã Phượng Tiến, huyện Định Hóa, tỉnh Thái Nguyên – Đề xuất ứng dụng công nghệ bùn hạt hiếu khí trong xử lý nước thải chăn nuôi trong đó cơ bản giới thiệu được công nghệ này, tính hiệu quả, quy trình vận hành, thiết thực của công nghệ.Ý nghĩa của đề tài 1. Ý nghĩa của đề tài trong nghiên cứu khoa học – Phản ánh thực trạng về chất lượng nước thải chăn nuôi tại: “Trang trại lợn giống F1 Phượng Tiến” – Với việc đưa ra đề xuất áp dụng công nghệ bùn hạt hiếu khí vào trong xử lý nước thải chăn nuôi, đề tài này có ý nghĩa đưa ra một hướng đi mới góp phần dần dần thay đổi các công nghệ xử lý nước thải cũ đã dần trở nên lỗi thời và không đáp ứng được các yêu cầu về chỉ tiêu chất thải đầu ra.

c 3 – Xử lý hiệu quả nước thải chăn nuôi ngăn ngừa nguy cơ ô nhiễm nguồn nước ngầm, nước mặt, môi trường không khí, đất từ ngành chăn nuôi, giúp ngành chăn nuôi tại Việt Nam phát triển bền vững hơn 1. Ý nghĩa trong thực tiễn của đề tài Đây là cơ hội giúp bản thân tôi vận dụng những kiến thức đã học vào thực tế, học hỏi thêm kiến thức về kỹ năng, tổng hợp và phân tích số liệu, nắm vững các bước lấy mẫu, bảo quản và phân tích mẫu, tiếp thu và học hỏi những kiến thức từ thực tế c 4 PHẦN 2 TỔNG QUAN TÀI LIỆU 2. Cơ sở pháp lý của đề tài Công tác quản lý nhà nước về môi trường phải dựa trên các văn bản pháp luật, pháp quy của các cơ quan quản lý nhà nước. Từ năm 1993 đến nay đã có các văn bản hành chính sau trong lĩnh vực quản lý nhà nước về môi trường (BVMT): -Luật bảo vệ môi trường 2014 số 55/2014/QH13 ngày 23 tháng 06 năm 2014.

- Luật tài nguyên nước số: 17/2012/QH13 do Quốc hội nước CHXHCN Việt Nam thông qua ngày 21/6/2012. - QCVN 62-MT:2016/BTNMT do “ Tổ soạn thảo quy chuẩn kỹ thuật quốc gia về nước thải chăn nuôi” biên soạn, Tổng cục môi trường, Vụ khoa học và công nghệ, Vụ Pháp chế trình duyệt và được ban hành theo Thông tư số 04/2016/TT-BTNMT ngày 29 tháng 4 năm 2016 của Bộ trưởng Bộ Tài nguyên và Môi trường. - Nghị định 25/2013/NĐ-CP ngày 29/3/2013 của Chính Phủ và các thông tư hướng dẫn về thu phí BẢO VỆ MÔI TRƯỜNG đối với nước thải. - Nghị quyết số 41-NQ/TW ngày 15/11/2004 về bảo vệ môi trường trong thời kì đẩy mạnh CNH-HĐH đất nước.

- Nghị định 19/2015/NĐ-CP ngày 14/12/2015 của Chính phủ quy định chi tiết và hướng dẫn thi hành một số điều của Luật BẢO VỆ MÔI TRƯỜNG. - Nghị định 201/2013/NĐ-CP ngày 27/11/2013 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tài nguyên nước. - Nghị định 179/2013/NĐ-CP ngày 14/11/2013 quy định về xử phạt vi phạm hành chính trong lĩnh vực bảo vệ môi trường. c 5 - Nghị định 80/2014/NĐ-CP ngày 6/8/2014 về thoát nước và xử lý nước thải đối với các tổ chức, cá nhân và các hộ gia đình trên phạm vi cả nước.

- Thông tư số 07/2007/TT-BTNMT ngày 3/7/2007 hướng dẫn phân loại và quyết định danh mục cơ sở gây ô nhiễm môi trường cần phải xử lý. - Thông tư số 04/2010/TT-BNNPTNT, ngày 15/1/2010 ban hành Quy chuẩn kỹ thuật Quốc Gia về điều kiện trại chăn nuôi lợn, trại chăn nuôi gia cầm an toàn sinh học. - Quy chuẩn Việt Nam QCVN 01 - 14: 2010/BNNPTNT quy chuẩn kỹ thuật Quốc gia điều kiện trại chăn nuôi lợn an toàn sinh học. - Thông tư số 04/2016/TT-BTNMT, ngày 29/4/2016 của Bộ Tài nguyên và môi trường về ban hành Quy chuẩn kỹ thuật Quốc gia về môi trường.

- Quy chuẩn Việt Nam QCVN 62-MT:2016/BTNMT: Quy chuẩn kỹ thuật Quốc gia về nước thải chăn nuôi. - Thông tư số 36/2015/TT-BTNMT, ngày 30/6/2015 của Bộ Tài nguyên môi trường về quản lý chất thải nguy hại. - Quy chuẩn Việt Nam QCVN 08:2015/BTNMT: quy chuẩn kỹ thuật Quốc gia về chất lượng nước mặt. - Quy chuẩn Việt Nam QCVN 40:2011/BTNMT: quy chuẩn kỹ thuật Quốc gia về nước thải sinh hoạt.

Cơ sở lý luận khoa học của đề tài 2. Cơ sở khoa học về môi trường 2.1 Một số khái niệm về môi trường • Điều 3 luật Bảo Vệ Môi Trường Việt Nam 2014 đưa ra một số khái niệm như sau: – Môi trường là hệ thống các yếu tố vật chất tự nhiên và nhân tạo có tác động đối với sự tồn tại và phát triển của con người và sinh vật[1]. – Chất thải là vật chất được thải ra từ sản xuất, kinh doanh, dịch vụ, c 6 sinh hoạt hoặc hoạt động khác [1]. – Chất gây ô nhiễm là các chất hóa học, các yếu tố vật lý và sinh học khi xuất hiện trong môi trường cao hơn ngưỡng cho phép làm cho môi trường bị ô nhiễm [1].

– Ô nhiễm môi trường là sự biến đổi của các thành phần môi trường không phù hợp với quy chuẩn kỹ thuật môi trường và tiêu chuẩn môi trường gây ảnh hưởng xấu đến con người và sinh vật [1]. – Tiêu chuẩn môi trường là mức giới hạn của các thông số về chất lượng môi trường xung quanh, hàm lượng của các chất gây ô nhiễm có trong chất thải, các yêu cầu kỹ thuật và quản lý được các cơ quan nhà nước và các tổ chức công bố dưới dạng văn bản tự nguyện áp dụng để bảo vệ môi trường [1]. – Quy chuẩn kỹ thuật môi trường là mức giới hạn của các thông số về chất lượng môi trường xung quanh, hàm lượng của các chất gây ô nhiễm có trong chất thải, các yêu cầu kỹ thuật và quản lý được cơ quan nhà nước có thẩm quyền ban hành dưới dạng văn bản bắt buộc áp dụng để bảo vệ môi trường. • Theo UNESCO: “Môi trường là toàn bộ các hệ thống tự nhiên và các yếu tố vật chất do hoạt động của con người tạo ra, trong đó con người sinh sống bằng lao động, đã khai thác các nguồn tài nguyên thiên nhiên hoặc nhân tạo nhằm thỏa mãn nhu cầu cùa con người.3 của QCVN 62-MT:2016B/TNMT Quy chuẩn kỹ thuật Quốc gia về nước thải chăn nuôi thì “Nước thải chăn nuôi là nước thải xả ra từ quá trình chăn nuôi các loại động vật, bao gồm cả chăn nuôi của hộ gia đình.

Nước thải sinh hoạt của cơ sở chăn nuôi khi nhập vào hệ thống xử lý nước thải chăn nuôi thì tính chung là nước thải chăn nuôi.” • Theo Wikipedia: – Tài nguyên nước là các nguồn nước mà con người sử dụng hoặc có thể sử dụng vào những mục đích khác nhau c 7 – Nước mặt là nước trong sông, hồ hoặc nước ngọt trong vùng đất ngập nước – Nước ngầm là một dạng nước dưới đất, là nước ngọt được chứa trong các lỗ rỗng của đất hoặc đá 2. Cơ sở thực tiễn của đề tài 2.Tổng quan về tài nguyên nước 2. Tài nguyên nước trên thế giới Qua nhiều kết quả khảo sát, tính toán và suy diễn, các nhà khoa học nhận định tổng lượng nước có trên hành tinh này ước chừng 1,4 – 1,8 tỷ km3. Phân bố ở 4 quyển: khí quyển, thủy quyển, địa quyển và sinh quyển.

Phân phối nước trên trái đất (theo A. Thể tích Diện tích Tỷ lệ STT Nơi chứa nước (Triệu m3) (Triệu km2) (%) 1 Biển và đại dương 1.000,0 16 1,65 4 Hồ nước ngọt 125,0 0,009 5 Hồ nước mặn 105,0 0,008 6 Hơi ẩm trong đất 75,0 0,005 7 Hơi ẩm trong khí quyển 14,0 510 0,001 8 Sinh vật 10,0 0,0008 9 Nước sông 1,2 0,0001 Đa số lượng là nước mặn không sử dụng cho sinh hoạt và sản xuất nông nghiệp và công nghiệp được.
