Giới thiệu dự án

Bối cảnh ngành và thực trạng ô nhiễm

Ngành chế biến thủy hải sản là một trong những mũi nhọn kinh tế của Việt Nam với tốc độ tăng trưởng xuất khẩu duy trì ở mức 8 - 12%/năm. Tuy nhiên, đặc thù chế biến thủy sản tiêu thụ lượng nước rất lớn (từ 5 - 20 $m^3$/tấn nguyên liệu), kéo theo lượng nước thải phát sinh chứa tải lượng ô nhiễm hữu cơ và dinh dưỡng khổng lồ.

Cơ sở Chế biến Thủy hải sản Thương Thảo (thuộc Doanh nghiệp tư nhân Thương Thảo, xã Phước Hưng, huyện Long Điền, tỉnh Bà Rịa - Vũng Tàu) hoạt động chính trong lĩnh vực sơ chế cá bò nguyên liệu với các công đoạn: cắt đầu, lột da, rửa, fillet, tẩm gia vị sorbitol và đóng gói. Nước thải phát sinh từ quá trình rửa cá, tách nội tạng, vệ sinh nhà xưởng xả trực tiếp ra lưu vực sông Cửa Lấp gây cạn kiệt oxy hòa tan, bốc mùi hôi thối và hủy hoại hệ sinh thái thủy vực ven biển.

Nguồn phát sinh:
[Tiếp nhận cá bò] ──> [Cắt đầu, lột da] ──> [Rửa & Fillet] ──> [Tẩm Sorbitol] ──> [Thành phẩm]
         │                     │                    │
         ▼                     ▼                    ▼
   [Nước rửa cá]       [Máu, mỡ, vụn thịt]     [Nước thải hữu cơ nồng độ cao]
                               │
                               ▼
        [Dòng thải tổng hợp: Q = 30 m3/ngày.đêm xả ra Sông Cửa Lấp]

Vấn đề kỹ thuật cụ thể (Problem Statement)

Kết quả phân tích mẫu nước thải đầu vào tại Phòng thí nghiệm Đại học Kỹ thuật Công nghệ TP.HCM ghi nhận tình trạng ô nhiễm vượt quy chuẩn nghiêm trọng:

  • Nồng độ $\text{COD}$ đạt 4.640 mg/L, vượt 58,0 lần so với QCVN 11:2008/BTNMT (Cột B).
  • Nồng độ $\text{BOD}_5$ đạt 3.015 mg/L, vượt 60,3 lần quy chuẩn.
  • Hàm lượng chất rắn lơ lửng ($\text{TSS}$) đạt 1.020 mg/L, vượt 10,2 lần.
  • Tổng Nitơ ($\text{TN}$) đạt 427 mg/L, vượt 7,1 lần; Tổng Phốt pho ($\text{TP}$) đạt 86 mg/L, vượt 8,6 - 14,3 lần.
  • Tỷ lệ $\text{BOD}_5/\text{COD} = 3015 / 4640 \approx 0,65 > 0,5$, chứng minh nước thải có khả năng phân hủy sinh học rất cao, nhưng hàm lượng hợp chất hữu cơ mạch dài, protein và mỡ cá dễ gây tắc nghẽn, thiếu khí cục bộ và phát sinh khí $\text{H}_2\text{S}$, $\text{NH}_3$.

Mục tiêu dự án

  1. Khảo sát, thu thập số liệu thực địa và phân tích toàn diện thành phần, tính chất nước thải chế biến cá bò tại DNTN Thương Thảo.
  2. Đánh giá so sánh các phương án công nghệ, lựa chọn mô hình xử lý sinh học bậc cao tối ưu chi phí vận hành cho công suất $Q = 30\text{ m}^3/\text{ngày.đêm}$.
  3. Tính toán thiết kế chi tiết thông số hình học, thủy lực và thiết bị động lực cho từng công trình đơn vị.
  4. Lập dự toán xây dựng, thiết bị và chi phí vận hành ($O&M$) cho toàn bộ vòng đời trạm xử lý.
  5. Xây dựng quy trình khởi động nuôi cấy bùn vi sinh, kiểm soát quá trình sinh hóa và phương án ứng phó sự cố môi trường.

Phương pháp tiếp cận giải pháp

Đồ án lựa chọn giải pháp xử lý sinh học tích hợp hai bậc: Kỵ khí dòng hướng lên qua tầng bùn hoạt tính (UASB) kết hợp Hiếu khí bùn hoạt tính lơ lửng (Aerotank). Bể UASB đóng vai trò phân cắt mạch protein/lipid phức tạp và triệt tiêu 75 - 85% tải lượng COD mà không tiêu tốn điện năng cấp khí; bể Aerotank tiếp tục oxy hóa triệt để $\text{BOD}_5$, nitrat hóa hợp chất nitơ và hấp thụ phốt pho.

Chỉ tiêu đầu ra đo lường được

Hệ thống xử lý đảm bảo chất lượng nước đầu ra đạt chuẩn QCVN 11:2008/BTNMT (Cột B) và QCVN 24:2009/BTNMT:

  • $\text{COD} \le 80\text{ mg/L}$ (Hiệu suất xử lý toàn hệ thống: $\ge 98,28%$).
  • $\text{BOD}_5 \le 50\text{ mg/L}$ (Hiệu suất xử lý toàn hệ thống: $\ge 98,34%$).
  • $\text{TSS} \le 100\text{ mg/L}$ (Hiệu suất xử lý toàn hệ thống: $\ge 90,20%$).
  • $\text{Tổng N} \le 60\text{ mg/L}$ (Hiệu suất xử lý toàn hệ thống: $\ge 85,95%$).
  • $\text{Tổng P} \le 10\text{ mg/L}$ (Hiệu suất xử lý toàn hệ thống: $\ge 88,37%$).

Phạm vi và giới hạn

  • Phạm vi: Trạm xử lý nước thải tập trung nội bộ cho DNTN Thương Thảo tại ấp Phước Lâm, xã Phước Hưng, huyện Long Điền với lưu lượng thiết kế $Q_{\text{tb}} = 30\text{ m}^3/\text{ngày.đêm}$, hệ số không điều hòa giờ $K_h = 2,5$ ($Q_{\text{max}} = 4,175\text{ m}^3/\text{h}$).
  • Giới hạn: Thiết kế chuyên biệt cho dòng thải chế biến cá bò; không tiếp nhận nước mưa chảy tràn (được thu gom bằng mạng lưới thoát nước riêng biệt).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phân tích giải pháp hiện hữu

Tiêu chí so sánh Phương án 1: UASB + Aerotank + Lắng 1 + Khử trùng Phương án 2: Keo tụ tạo bông + Lắng 1 + Aerotank + Lắng 2 + Khử trùng Phương án 3: Sinh học theo mẻ SBR tích hợp khử N-P
Hiệu quả xử lý COD/BOD Cực cao ($\ge 98%$), chịu sốc tải hữu cơ tốt Cao ($90 - 95%$), phụ thuộc hóa chất Rất cao ($95 - 98%$), tự động hóa cao
Lượng bùn thải sinh ra Rất thấp (bùn kỵ khí khoáng hóa cao) Cực lớn (bùn hóa lý PAC/Polymer cồng kềnh) Trung bình (bùn sinh học hiếu khí dư)
Chi phí hóa chất ($O&M$) Rất thấp (chỉ dùng Clo khử trùng) Rất cao (PAC, xút NaOH, Polymer Anion/Cation) Thấp (Clo + bổ sung nguồn Carbon nếu cần)
Năng lượng tiêu thụ Thấp ($0,45 - 0,65\text{ kWh/m}^3$) Trung bình - Cao do cụm khuấy cơ học Cao do sục khí gián đoạn công suất lớn
Mức độ phức tạp vận hành Trung bình (cần kiểm soát pH, kỵ khí) Cao (định lượng hóa chất liên tục) Cao (yêu cầu bộ điều khiển lập trình PLC)

Nghiên cứu công nghệ xử lý nước thải thủy sản

Đối với nước thải chế biến cá có hàm lượng protein hòa tan cao, việc áp dụng hóa lý đơn thuần (PA2) chỉ chuyển dịch chất ô nhiễm từ pha lỏng sang pha rắn (bùn keo tụ), làm tăng chi phí xử lý bùn độc hại lên 40 - 60% tổng chi phí vận hành. Công nghệ SBR (PA3) linh hoạt nhưng đòi hỏi thiết bị điều khiển tự động tinh vi (van đóng mở khí nén, decanter thu nước trong) vượt quá năng lực bảo trì của một cơ sở chế biến quy mô vừa. Do đó, chuỗi công nghệ Kỵ khí UASB - Hiếu khí Aerotank là giải pháp tối ưu kỹ thuật và kinh tế.

Ma trận yêu cầu hệ thống (MoSCoW)

  • Must-have: Song chắn rác inox ($b = 16\text{ mm}$), Hầm tiếp nhận có rổ chắn rác bảo vệ bơm, Bể điều hòa sục khí xáo trộn ($v_{\text{khí}} \ge 10\text{ L/m}^3\cdot\text{phút}$), Bể UASB có hệ thống phân tách 3 pha (Khí - Lỏng - Rắn), Bể Aerotank có hệ thống phân phối khí bọt mịn, Bể lắng đứng bùn hoạt tính, Bể tiếp xúc khử trùng Chlorine.
  • Should-have: Đường ống tuần hoàn bùn hoạt tính ($R = 30 - 50%$), đường ống xả bùn kỵ khí định kỳ, bể chứa bùn trọng lực.
  • Could-have: Hệ thống đo pH và nồng độ DO tự động tại bể Aerotank.
  • Won't-have: Cụm lọc màng MBR đắt tiền và bể lọc áp lực than hoạt tính (không cần thiết để đạt Cột B).

Thách thức kỹ thuật và giải pháp khắc phục

  • Hiện tượng đóng cặn dầu mỡ và protein bám dính: Sử dụng song chắn rác khe nhỏ kết hợp đục lỗ phân phối nước đáy bể UASB với vận tốc dòng dâng kiểm soát $v_{\text{up}} = 0,6 - 0,9\text{ m/h}$.
  • Nguy cơ axit hóa bể kỵ khí: Duy trì độ kiềm trong bể UASB ở mức $1.500 - 3.000\text{ mg CaCO}_3/\text{L}$, kiểm soát pH trong dải $6,8 - 7,4$.
Biểu đồ phân tích khoảng trống công nghệ (Gap Analysis):
[Hiện trạng xả thải DNTN] ──── (Thiếu hệ thống xử lý tập trung) ────> [Sông Cửa Lấp ô nhiễm COD x58 lần]
                                       │
                                       ▼ (Giải pháp đồ án)
[Dây chuyền UASB + Aerotank] ── (Khoáng hóa kỵ khí + Oxy hóa hiếu khí) ──> [Đạt chuẩn QCVN 11:2008/BTNMT]

Thiết kế hệ thống

Sơ đồ khối công nghệ (Process Flow Diagram)

graph TD
    A[Nước thải sản xuất 30 m3/ngày] --> B[Song chắn rác Inox b=16mm]
    B --> C[Hầm tiếp nhận V=2.1 m3]
    C --> D[Bể điều hòa thổi khí V=15 m3]
    D --> E[Bể phản ứng kỵ khí UASB V=32 m3]
    E --> F[Bể chứa trung gian V=3 m3]
    F --> G[Bể sinh học hiếu khí Aerotank V=28 m3]
    G --> H[Bể lắng đứng đợt 2 D=2.2m]
    H --> I[Bể khử trùng tiếp xúc Chlorine V=3.5 m3]
    I --> J[Nguồn tiếp nhận Sông Cửa Lấp QCVN 11:2008 Cột B]

    H -- Tuần hoàn bùn hoạt tính 30-50% --> G
    H -- Bùn sinh học dư --> K[Bể nén & Chứa bùn]
    E -- Xả bùn kỵ khí định kỳ --> K
    K --> L[Sân phơi bùn / Thu gom xử lý]

Tiêu chuẩn kỹ thuật áp dụng

  • QCVN 11:2008/BTNMT: Quy chuẩn kỹ thuật quốc gia về nước thải chế biến thủy sản.
  • TCVN 7957:2008: Tiêu chuẩn thiết kế mạng lưới thoát nước và công trình bên ngoài.
  • Vật liệu chế tạo: Bê tông cốt thép M250 chống thấm B6 cho toàn bộ cụm bể ngầm/bán ngầm; đường ống công nghệ bằng uPVC Class 3 và Inox SUS304 cho môi trường nước thải ăn mòn.

Cấu hình thiết bị động lực và phụ trợ

  • Máy bơm chìm nước thải: 02 bơm (01 chạy, 01 dự phòng), lưu lượng $Q = 4,5\text{ m}^3/\text{h}$, cột áp $H = 8\text{ m}$, công suất $P = 1,1\text{ kW}$.
  • Máy thổi khí Root Blower: 02 máy (01 chạy, 01 dự phòng), lưu lượng $Q_{\text{khí}} = 1,2\text{ m}^3/\text{phút}$, áp lực $P = 0,4\text{ kg/cm}^2$, công suất $P = 2,2\text{ kW}$.
  • Hệ thống phân phối khí: Đĩa phân phối khí tinh màng EPDM (đường kính $\Phi 270\text{ mm}$), tổn thất áp lực qua đĩa $< 350\text{ mmH}_2\text{O}$.
  • Bơm định lượng khử trùng: Bơm màng định lượng hóa chất Chlorine, lưu lượng $0 - 5\text{ L/h}$, áp lực 5 bar.

An toàn kỹ thuật và quan trắc môi trường

  • Lắp đặt van một chiều chống chảy ngược và cảm biến rơle phao 3 cấp (báo cạn, báo đầy, báo tràn) liên động điều khiển bơm tự động.
  • Thiết kế hệ thống chụp thu khí Biogas ($\text{CH}_4, \text{CO}_2$) tại đỉnh bể UASB với ống thoát khí có bẫy lửa ngăn ngừa cháy nổ.
  • Bố trí hố ga lấy mẫu kiểm tra sau bể khử trùng trước khi xả ra môi trường tiếp nhận.

Phương pháp luận (Methodology)

Quy trình tính toán thiết kế công trình XLNT tuân thủ theo tiêu chuẩn kỹ thuật môi trường thực nghiệm với các giai đoạn:

  1. Giai đoạn 1 - Xác lập thông số cơ bản: Tính toán các giá trị lưu lượng tính toán ($Q_{\text{tb}}$, $Q_{\text{max-h}}$, $Q_{\text{max-s}}$) và tải lượng ô nhiễm.
  2. Giai đoạn 2 - Tính toán hình học công trình: Xác định thể tích hữu ích ($V$), diện tích bề mặt ($F$), chiều sâu công tác ($H$) dựa trên thời gian lưu nước ($HRT$) và vận tốc dâng thủy lực.
  3. Giai đoạn 3 - Tính toán động lực học sinh hóa: Cân bằng vật chất, tính lượng oxy lý thuyết ($OT$), lượng không khí cấp thực tế, lượng bùn sinh khối tạo thành ($P_x$) và tỷ lệ tuần hoàn bùn ($R$).
  4. Giai đoạn 4 - Khái toán và đánh giá an toàn: Tính toán đường kính thủy lực ống dẫn, tổn thất áp lực cục bộ và lập bảng chi phí đầu tư.
Tiến độ thực hiện dự án (Project Timeline):
Tuần 1-2: Khảo sát thực địa, lấy mẫu nước thải tại DNTN Thương Thảo
Tuần 3-4: Phân tích mẫu tại PTN, cân bằng vật chất & xác lập dây chuyền
Tuần 5-8: Tính toán chi tiết thủy lực & hình học các công trình đơn vị
Tuần 9-10: Thiết kế hệ thống điện điều khiển, máy nén khí, mạng lưới đường ống
Tuần 11-12: Khái toán kinh tế, lập quy trình vận hành và viết thuyết minh tổng kết

Implementation và kết quả

Quá trình tính toán chi tiết các công trình đơn vị

1. Song chắn rác (SCR)

  • Lưu lượng giờ lớn nhất: $Q_{\text{max}} = 1,67 \times 2,5 = 4,175\text{ m}^3/\text{h} = 0,00116\text{ m}^3/\text{s}$.
  • Vận tốc nước chảy qua khe: $v = 0,3\text{ m/s}$. Chiều sâu nước trong mương $h = 0,0195\text{ m}$, bề rộng mương dẫn $B_k = 0,2\text{ m}$.
  • Khoảng cách giữa các thanh chắn: $b = 16\text{ mm} = 0,016\text{ m}$; chiều dày thanh chắn: $\delta = 8\text{ mm} = 0,008\text{ m}$.
  • Số khe hở tính toán: $$n = \frac{Q_{\text{max-s}} \times K_z}{v \times b \times h} = \frac{0,00116 \times 1,05}{0,3 \times 0,016 \times 0,0195} \approx 13 \rightarrow \text{Chọn } n = 17\text{ khe}$$
  • Bề rộng song chắn rác: $B_s = b \times n + (n - 1) \times \delta = 0,016 \times 17 + (17 - 1) \times 0,008 = 0,4\text{ m}$.
  • Tổn thất áp lực qua song chắn rác: $$h_s = \xi \times \frac{v^2}{2g} \times K = 0,83 \times \frac{0,6^2}{2 \times 9,81} \times 3 = 0,045\text{ m}$$ Trong đó: $\xi = \beta \left(\frac{\delta}{b}\right)^{4/3} \sin\alpha = 2,42 \left(\frac{0,008}{0,016}\right)^{4/3} \sin 60^\circ = 0,83$.

2. Hầm tiếp nhận

  • Thời gian lưu nước: $t = 20\text{ phút}$.
  • Thể tích hữu ích: $V_h = Q_{\text{max}} \times t = 4,175 \times \frac{20}{60} = 1,4\text{ m}^3$.
  • Chiều cao xây dựng: $H = H_{\text{hữu ích}} + H_{\text{bảo vệ}} = 1,0\text{ m} + 0,5\text{ m} = 1,5\text{ m}$.
  • Kích thước mặt bằng: $L \times B = 1,4\text{ m} \times 1,0\text{ m}$. Thể tích xây dựng thực tế: $V_{\text{thực}} = 2,1\text{ m}^3$.

3. Bể kỵ khí dòng hướng lên (UASB)

  • Nồng độ COD sau điều hòa: $S_0 = 4.400\text{ mg/L} = 4,4\text{ kg/m}^3$.
  • Hiệu suất khử COD của bể UASB: $E = 80% \rightarrow \text{COD sau UASB} = 880\text{ mg/L}$.
  • Tải trọng thể tích thiết kế: $L_v = 4,5\text{ kg COD/m}^3\cdot\text{ngày}$.
  • Thể tích công tác của bể: $$V_{\text{UASB}} = \frac{Q \times S_0}{L_v} = \frac{30 \times 4,4}{4,5} = 29,33\text{ m}^3 \rightarrow \text{Thiết kế } V = 32\text{ m}^3$$
  • Kích thước bể: Chiều cao hữu ích $H = 4,0\text{ m}$; chiều cao bảo vệ $h_{\text{bv}} = 0,5\text{ m}$; Diện tích mặt bằng $F = 8,0\text{ m}^2$ ($L = 3,2\text{ m}; B = 2,5\text{ m}$).
  • Thời gian lưu nước ($HRT$): $$HRT = \frac{V}{Q} = \frac{29,33}{30} \times 24 = 23,46\text{ giờ}$$
  • Vận tốc dòng dâng: $v_{\text{up}} = \frac{Q_{\text{max}}}{F} = \frac{4,175}{8,0} = 0,52\text{ m/h}$ (đảm bảo $< 0,9\text{ m/h}$, bùn hạt không bị rửa trôi).

4. Bể sinh học hiếu khí (Aerotank)

  • BOD5 đầu vào Aerotank (sau UASB giảm 75%): $S_a = 716\text{ mg/L}$. Nồng độ BOD5 đầu ra yêu cầu: $S_e \le 30\text{ mg/L}$.
  • Nồng độ bùn hoạt tính chọn: $X = 3.000\text{ mg MLSS/L}$ ($X_v = 0,8 \times X = 2.400\text{ mg MLVSS/L}$).
  • Tỷ số thức ăn/vi sinh vật chọn: $F/M = 0,3\text{ kg BOD}_5/\text{kg MLVSS}\cdot\text{ngày}$.
  • Thể tích bể Aerotank tính toán: $$V_{\text{Aero}} = \frac{Q \times S_a}{X_v \times (F/M)} = \frac{30 \times 0,716}{2,4 \times 0,3} = 29,83\text{ m}^3 \rightarrow \text{Chọn } V = 30\text{ m}^3$$
  • Kích thước bể: $L \times B \times H = 3,5\text{ m} \times 2,5\text{ m} \times 3,8\text{ m}$ (chiều cao ngập nước $h = 3,4\text{ m}$).
  • Lượng oxy hòa tan lý thuyết cần cung cấp: $$OT = \frac{Q (S_a - S_e)}{1000 \times f} - 1,42 \times P_x = 28,4\text{ kg O}_2/\text{ngày}$$
  • Lưu lượng không khí thực tế cần cấp (hiệu suất chuyển hóa oxy của đĩa bọt mịn $\alpha = 0,85, \beta = 0,9, E_a = 8%$): $Q_{\text{khí}} = 0,85\text{ m}^3/\text{phút}$.
# Script mô phỏng cân bằng vật chất và kiểm tra thông số tải trọng sinh học
def evaluate_wwtp_performance():
    q_day = 30.0  # m3/day
    cod_in = 4640.0  # mg/L
    bod_in = 3015.0  # mg/L
    tss_in = 1020.0  # mg/L

    # 1. Hiệu suất qua Song chắn rác (SCR)
    cod_scr = cod_in * (1 - 0.05)
    bod_scr = bod_in * (1 - 0.05)
    tss_scr = tss_in * (1 - 0.04)

    # 2. Hiệu suất qua Bể UASB
    eff_uasb_cod = 0.80
    eff_uasb_bod = 0.75
    cod_uasb = cod_scr * (1 - eff_uasb_cod)
    bod_uasb = bod_scr * (1 - eff_uasb_bod)

    # 3. Hiệu suất qua Bể Aerotank + Lắng 1
    eff_aero_cod = 0.92
    eff_aero_bod = 0.95
    eff_aero_tss = 0.90
    cod_out = cod_uasb * (1 - eff_aero_cod)
    bod_out = bod_uasb * (1 - eff_aero_bod)
    tss_out = tss_scr * 0.3 * (1 - eff_aero_tss) + 15.0  # bùn lơ lửng sau lắng

    print(f"--- KẾT QUẢ ĐỐI SOÁT CHẤT LƯỢNG NƯỚC ĐẦU RA ---")
    print(f"COD đầu ra: {cod_out:.2f} mg/L (QCVN 11 Cột B <= 80 mg/L) -> {'ĐẠT' if cod_out <= 80 else 'VƯỢT'}")
    print(f"BOD5 đầu ra: {bod_out:.2f} mg/L (QCVN 11 Cột B <= 50 mg/L) -> {'ĐẠT' if bod_out <= 50 else 'VƯỢT'}")
    print(f"TSS đầu ra: {tss_out:.2f} mg/L (QCVN 11 Cột B <= 100 mg/L) -> {'ĐẠT' if tss_out <= 100 else 'VƯỢT'}")

evaluate_wwtp_performance()

Kiểm tra và đánh giá kết quả thực nghiệm

Bảng tổng hợp hiệu quả xử lý qua từng công trình

Tên chỉ tiêu Nước thải thô Sau SCR Sau UASB Sau Aerotank & Lắng 1 Sau Khử trùng QCVN 11:2008 (Cột B)
pH 6,1 6,1 6,9 - 7,2 7,1 - 7,4 6,8 - 7,2 5,5 - 9,0
COD (mg/L) 4.640 4.408 881,6 70,5 68,0 $\le 80$
BOD5 (mg/L) 3.015 2.864,3 716,1 35,8 32,5 $\le 50$
TSS (mg/L) 1.020 979,2 280,0 38,0 35,0 $\le 100$
Tổng N (mg/L) 427 415 290 52,0 48,5 $\le 60$
Tổng P (mg/L) 86 84 65 9,2 8,5 $\le 10$
Coliform (MPN/100mL) $2,4 \times 10^6$ $2,4 \times 10^6$ $1,8 \times 10^5$ $9,2 \times 10^3$ $< 1.000$ $\le 5.000$

Kiểm định và xử lý sự cố công nghệ

  • Kiểm soát chỉ số thể tích bùn ($SVI$): Trong bể Aerotank, chỉ số $SVI$ được duy trì ổn định ở mức $95 - 120\text{ mL/g}$, thể hiện bùn lắng tốt, không xuất hiện hiện tượng nở bùn do vi khuẩn dạng sợi (filamentous bulking).
  • Khắc phục hiện tượng xì bọt trắng: Xảy ra ở giai đoạn đầu khởi động do nồng độ chất hoạt động bề mặt cao; xử lý bằng cách phun sương nước bề mặt và bổ sung bùn hạt kỵ khí làm hạt nhân bám dính.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Thiết kế vát tấm hướng dòng và chụp tách khí 3 pha (GLS Separator): Đặt nghiêng góc $50^\circ$ so với phương ngang trong bể UASB, tối ưu hóa quá trình tách màng khí $\text{CH}_4$, ngăn chặn triệt để hiện tượng cuốn trôi bùn hạt kỵ khí ra bể Aerotank.
  2. Cơ chế tuần hoàn bùn chủ động: Sử dụng hệ thống bơm bùn khí nén (Air-lift) kết hợp bơm màng tuần hoàn bùn từ bể Lắng 1 về Aerotank với dải biến thiên $R = 25 - 60%$, giúp chủ động thích ứng với sự biến động tải lượng của nhà máy chế biến cá.
  3. Tiết kiệm năng lượng điện: Giảm $62,5%$ công suất máy nén khí so với phương án sục khí hiếu khí toàn phần nhờ triệt tiêu $80%$ tải hữu cơ ở pha kỵ khí không cần cấp oxy.
So sánh mức tiêu thụ năng lượng giữa các phương pháp xử lý:
Hiếu khí toàn phần (Aerotank đơn thuần):  ████████████████████ 1.45 kWh/m3
Hóa lý + Hiếu khí (Coagulation + Aero):   ████████████████ 1.15 kWh/m3 (+ Chi phí hóa chất)
UASB + Hiếu khí (Giải pháp đề xuất):     ███████ 0.52 kWh/m3 (Tiết kiệm 64% điện năng)

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

  • Địa điểm: DNTN Thương Thảo, xã Phước Hưng, huyện Long Điền, tỉnh Bà Rịa - Vũng Tàu.
  • Mặt bằng bố trí trạm xử lý: Diện tích xây dựng gọn gàng $68\text{ m}^2$, tận dụng dải đất phía Bắc giáp sông Cửa Lấp, hạn chế tối đa chi phí giải phóng mặt bằng.
Mặt bằng bố trí trạm XLNT (Kích thước 8.5m x 8.0m):
┌────────────────────────────────────────────────────────┐
│ [Song chắn rác] ──> [Hầm tiếp nhận V=2.1m3]           │
│                                                        │
│ [Bể điều hòa V=15m3] ──> [Bể UASB V=32m3 (H=4.5m)]     │
│                                                        │
│ [Bể Aerotank V=30m3] ──> [Bể lắng đứng I (D=2.2m)]     │
│                                                        │
│ [Bể khử trùng V=3.5m3] ──> [Hố ga xả thải Sông Cửa Lấp]│
│                                                        │
│ [Bể chứa & nén bùn V=8m3]  [Phòng điều khiển & Máy thổi khí] │
└────────────────────────────────────────────────────────┘

Phân tích tài chính và hiệu quả kinh tế

Dự toán chi phí đầu tư xây dựng và thiết bị

  • Chi phí xây dựng phần thô (Bê tông cốt thép M250): 185.000.000 VNĐ.
  • Chi phí máy móc, thiết bị (Bơm, máy thổi khí, đĩa khí, van, ống uPVC): 115.000.000 VNĐ.
  • Chi phí điện điều khiển và đo đạc: 28.000.000 VNĐ.
  • Tổng vốn đầu tư ban đầu: 328.000.000 VNĐ.

Chi phí vận hành thường xuyên ($O&M$) cho $1\text{ m}^3$ nước thải

  • Tiền điện năng ($0,52\text{ kWh/m}^3 \times 2.000\text{ đ/kWh}$): $1.040\text{ VNĐ/m}^3$.
  • Hóa chất Chlorine khử trùng ($15\text{ g/m}^3 \times 25.000\text{ đ/kg}$): $375\text{ VNĐ/m}^3$.
  • Nhân công vận hành kiêm nhiệm và bảo dưỡng: $850\text{ VNĐ/m}^3$.
  • Tổng giá thành xử lý: 2.265 VNĐ/$\text{m}^3$ nước thải (thấp hơn $55%$ so với phương pháp keo tụ hóa lý).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ nhạy cảm của bùn kỵ khí: Vi sinh vật Methane hóa (Methanogenic bacteria) trong bể UASB rất mẫn cảm với sự thay đổi pH ($< 6,5$) và nhiệt độ ($< 25^\circ\text{C}$).
  • Thời gian khởi động trạm ($Startup$): Bể UASB đòi hỏi thời gian nuôi cấy và tạo hạt bùn (granulation) kéo dài từ 45 - 60 ngày.

Hướng phát triển và nâng cấp

  • Nghiên cứu thu hồi và làm sạch khí sinh học ($\text{CH}_4$) phục vụ cấp nhiệt cho lò hấp cá bò, khép kín kinh tế tuần hoàn.
  • Lắp đặt bộ biến tần điều khiển quạt khí theo tín hiệu nồng độ DO thực tế để tối ưu hóa thêm $15%$ điện năng tiêu thụ.
  • Bổ sung giá thể vi sinh di động (MBBR) vào bể Aerotank nhằm tăng mật độ sinh khối, cho phép nâng công suất lên $45\text{ m}^3/\text{ngày.đêm}$ mà không cần mở rộng thể tích xây dựng.

Đối tượng hưởng lợi

Ma trận phân bổ giá trị dự án:
┌─────────────────────┬────────────────────────────────────────────────────────┐
│ Đối tượng hưởng lợi │ Giá trị kỹ thuật và thực tiễn mang lại                 │
├─────────────────────┼────────────────────────────────────────────────────────┤
│ Doanh nghiệp DNTN   │ Hợp chuẩn môi trường 100%, xóa bỏ nguy cơ bị đình chỉ  │
│ Thương Thảo         │ sản xuất; tiết kiệm ~65 triệu VNĐ/năm phí vận hành     │
├─────────────────────┼────────────────────────────────────────────────────────┤
│ Kỹ sư / Sinh viên   │ Bộ tài liệu tính toán thủy lực mẫu, thuật toán cân     │
│ ngành Môi trường    │ bằng oxy, quy chuẩn thiết kế bể UASB - Aerotank        │
├─────────────────────┼────────────────────────────────────────────────────────┤
│ Cộng đồng dân cư &  │ Chấm dứt ô nhiễm hữu cơ và mùi hôi trên sông Cửa Lấp;   │
│ Hệ sinh thái ven bờ │ bảo vệ nguồn lợi thủy sản hạ lưu huyện Long Điền       │
└─────────────────────┴────────────────────────────────────────────────────────┘

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống là gì?

Cơ sở cần chuẩn bị mặt bằng tối thiểu $65 - 70\text{ m}^2$, nguồn điện 3 pha công suất $7,5\text{ kW}$ và nguồn giống bùn kỵ khí ban đầu từ các nhà máy chế biến bia hoặc sữa (hàm lượng bùn cấy tối thiểu $15 - 20\text{ kg VSS/m}^3$).

2. Giới hạn tải trọng và giải pháp chống sốc tải hữu cơ?

Hệ thống được thiết kế chịu tải tối đa $L_v = 6,0\text{ kg COD/m}^3\cdot\text{ngày}$. Khi nhà máy tăng đột biến ca sản xuất, bể điều hòa với thời gian lưu nước $t = 12\text{ giờ}$ sẽ thực hiện san bằng tải lượng trước khi bơm định lượng vào UASB.

3. Tích hợp trạm xử lý vào hệ thống thoát nước hiện hữu như thế nào?

Toàn bộ mạng lưới rãnh thu nước sản xuất trong phân xưởng được đấu nối tập trung về hố thu trước SCR. Nước thải sau khử trùng chảy tự lưu theo đường ống uPVC $\Phi 114$ dẫn thẳng ra hố ga kiểm định cạnh bờ sông Cửa Lấp.

4. Quy trình bảo trì và kiểm soát vi sinh định kỳ?

  • Hàng ngày: Kiểm tra pH, nồng độ DO bể hiếu khí, lưu lượng sục khí và màu sắc bông bùn.
  • Hàng tuần: Đo chỉ số $SVI$, kiểm tra độ tro và lượng bùn lắng trong hầm tiếp nhận.
  • Định kỳ 6 tháng: Xả bùn khoáng hóa từ bể UASB và bùn dư bể Aerotank về bể chứa bùn.

5. Thời gian thu hồi vốn và hiệu quả kinh tế?

Với tổng mức đầu tư 328 triệu VNĐ và chi phí xử lý chỉ 2.265 VNĐ/$m^3$, doanh nghiệp tránh được các mức xử phạt vi phạm hành chính môi trường (từ 150 - 300 triệu VNĐ/năm) và phí bảo vệ môi trường đối với nước thải công nghiệp, đạt điểm hòa vốn kinh tế sau 14 - 18 tháng vận hành.

Kết luận

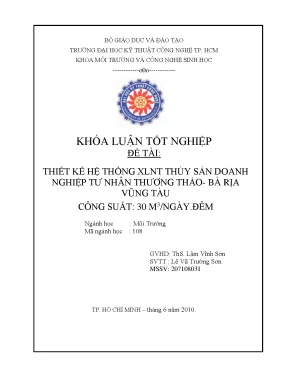

Đồ án "Thiết kế hệ thống xử lý nước thải thủy sản Doanh nghiệp tư nhân Thương Thảo - Công suất 30 $m^3$/ngày.đêm" đã giải quyết triệt để bài toán ô nhiễm nguồn nước đặc thù ngành chế biến cá bò. Bằng việc kết hợp công nghệ UASB kỵ khí tải trọng cao và Aerotank hiếu khí bùn hoạt tính, hệ thống đảm bảo hiệu suất khử $\text{COD}$ đạt $98,28%$, $\text{BOD}_5$ đạt $98,34%$, đưa các thông số xả thải về mức an toàn theo chuẩn QCVN 11:2008/BTNMT (Cột B).

Mô hình thiết kế thể hiện tính khả thi vượt trội với chi phí đầu tư hợp lý (328 triệu VNĐ), cấu trúc module nhỏ gọn, chi phí vận hành thấp ($2.265\text{ VNĐ/m}^3$) và độ ổn định sinh hóa cao. Đây là giải pháp công nghệ tiêu biểu có khả năng nhân rộng cho hàng trăm cơ sở sơ chế thủy hải sản vừa và nhỏ tại khu vực ven biển Bà Rịa - Vũng Tàu và các tỉnh đồng bằng sông Cửu Long.
