Giới thiệu dự án
Sự gia tăng nhanh chóng của tốc độ đô thị hóa tại các đô thị loại đặc biệt như Hà Nội (đạt tỷ lệ trên 49% vào giai đoạn 2020–2025) đang đặt ra bài toán cấp bách về quỹ đất xây dựng và hạ tầng kỹ thuật. Để giải quyết áp lực dân số, việc chuyển dịch từ các mô hình nhà ở thấp tầng sang các tổ hợp chung cư cao tầng hiện đại là xu thế tất yếu. Đồ án "Thiết kế kết cấu tòa nhà cao tầng M3 Nguyễn Chí Thanh, Ba Đình, Hà Nội" (ngành Kỹ thuật Xây dựng Dân dụng và Công nghiệp, Trường Đại học Thủy Lợi) tập trung xây dựng giải pháp kết cấu và biện pháp thi công tối ưu cho công trình dân dụng cao tầng tại khu vực nội đô lịch sử.
- Bối cảnh dự án: Tòa nhà M3 tọa lạc trên tuyến đường huyết mạch Nguyễn Chí Thanh (quận Ba Đình / Đống Đa, Hà Nội), khu vực có mật độ xây dựng cao, yêu cầu khắt khe về chỉ giới xây dựng, an toàn móng lân cận và khả năng chịu tải trọng gió bão vùng II-B theo quy chuẩn địa phương.
- Vấn đề kỹ thuật (Problem Statement):
- Công trình cao 59.0m (15 tầng nổi + 1 tầng hầm + 1 tầng tum), nằm trong dải độ cao nhạy cảm với thành phần dao động động của tải trọng gió ($H > 40\text{m}$).
- Mặt bằng kiến trúc hình học chữ nhật $30.6\text{m} \times 29.0\text{m}$ (diện tích sàn xây dựng $887.4\text{m}^2/\text{tầng}$, tổng diện tích sàn $24,064\text{m}^2$) đòi hỏi phân bổ độ cứng ngang đồng đều, triệt tiêu hiệu ứng xoắn tổng thể khi chịu tác động tổ hợp tải trọng ngang (Gió + Động đất).
- Áp lực tải trọng đứng tích lũy lớn xuống tầng hầm và móng, đòi hỏi phương án truyền lực hợp lý nhằm kiểm soát độ lún lệch và tối ưu tiết diện cột/vách.
- Mục tiêu dự án cụ thể:
- Thiết kế mặt bằng kiến trúc tối ưu công năng: 1 tầng hầm để xe, 1 tầng thương mại dịch vụ + nhà trẻ, 14 tầng căn hộ (6 căn/tầng với 2 loại điển hình) và 1 tầng tum kỹ thuật.
- Mô hình hóa và phân tích 3D toàn diện hệ kết cấu chịu lực bằng phần mềm phần tử hữu hạn CSI ETABS v9.7/v18 theo tiêu chuẩn hiện hành Việt Nam (TCVN 5574:2012, TCVN 2737:1995, TCXD 229:1999, TCVN 9386:2012).
- Tính toán cốt thép chi tiết cho sàn tầng điển hình, hệ khung trục D (cột, dầm, nút khung), cầu thang bộ và bể nước mái $120\text{m}^3$.
- Thiết kế giải pháp nền móng cọc ép đài thấp truyền tải vào lớp địa chất tốt, tính toán hạ tầng tầng hầm với vách bê tông cốt thép (BTCT) dày $250\text{mm} - 300\text{mm}$.
- Lập biện pháp kỹ thuật thi công phần ngầm (ép cọc Robot, đào đất hố móng) và phần thân (ván khuôn định hình, phân đợt bê tông, tiến độ tổng thể).
- Phạm vi và giới hạn: Dự án giới hạn trong phạm vi tính toán kết cấu bê tông cốt thép toàn khối B30, cốt thép nhóm CB300-V (CII) và CB240-T (CI); không xét đến phương án kết cấu liên hợp thép - bê tông hoặc sàn bóng rỗng BubbleDeck.
+-------------------------------------------------------------------------+
| QUY MÔ CÔNG TRÌNH TÒA NHÀ CAO TẦNG M3 NGUYỄN CHÍ THANH |
| - Chiều cao đỉnh mái: +59.00 m (Cốt 0.00 cao hơn tự nhiên +1.05 m) |
| - Quy mô: 15 tầng nổi + 1 tầng hầm (cốt -3.30 m) + 1 tầng tum |
| - Kích thước mặt bằng: 30.6 m x 29.0 m (Diện tích: 887.4 m2/tầng) |
| - Cấp độ bền bê tông: B30 (Rb = 17 MPa, Rbt = 1.2 MPa, Eb = 32,500 MPa) |
| - Cốt thép chịu lực: Thép gân CII (Rs = 280 MPa), thép trơn CI (Rs = 225)|
+-------------------------------------------------------------------------+
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong thiết kế kết cấu nhà cao tầng từ 15 đến 25 tầng, việc lựa chọn hệ thống sàn và kết cấu chịu lực ngang quyết định 60% chi phí vật tư và tốc độ thi công.
| Phương án sàn | Ưu điểm | Nhược điểm | Đánh giá độ phù hợp (Tòa nhà M3) |
|---|---|---|---|
| Sàn sườn toàn khối (Dầm - Bản) (Được chọn) | Sơ đồ làm việc rõ ràng; độ cứng màng sàn lớn ($E_{slab} \to \infty$); dễ thi công; tiết kiệm chi phí cốp pha truyền thống. | Chiều cao thông thủy tầng bị hạn chế do dầm chính sâu $600\text{mm}-800\text{mm}$. | Rất phù hợp cho nhịp $6.0\text{m} - 8.0\text{m}$, bảo đảm an toàn truyền tải trọng ngang về lõi. |
| Sàn phẳng ứng lực trước (ƯLT) | Chiều cao sàn mỏng ($180\text{mm}-220\text{mm}$); giảm chiều cao tầng; thi công nhanh. | Kiểm tra chọc thủng phức tạp; giá thành cáp và neo cao; đòi hỏi đội ngũ kỹ thuật tay nghề cao. | Không tối ưu chi phí đối với quy mô 15 tầng. |
| Sàn ô cờ (Waffle Slab) | Khả năng vượt nhịp lớn ($> 9\text{m}$); thẩm mỹ kiến trúc tốt. | Chi phí cốp pha định hình cao; khó thi công bố trí hệ thống cơ điện (MEP). | Tốn kém vật tư ván khuôn, không phù hợp căn hộ chia phòng nhỏ. |
Yêu cầu kỹ thuật theo thang phân loại MoSCoW:
- Must have: Khả năng chịu tải trọng gió bão vùng II-B với áp lực gió tiêu chuẩn $W_0 = 95,\text{daN/m}^2$; kiểm tra chuyển vị ngang đỉnh tháp $\Delta \le H/500 = 59000/500 = 118,\text{mm}$; hệ số an toàn chống lật và trượt móng $> 1.5$.
- Should have: Phân bậc giảm tiết diện cột 3 tầng/lần để giảm trọng lượng bản thân công trình xuống móng mà không làm thay đổi đột ngột độ cứng tầng ($K_{i}/K_{i-1} \ge 0.70$).
- Could have: Ứng dụng phụ gia khoáng và sika chống thấm chuyên dụng cho bể nước mái và tường vách tầng hầm.
- Won't have: Hệ thống dầm chuyển (Transfer Beam) hay tầng cứng (Outrigger) do công trình không có bước chuyển công năng lớn ở các tầng dưới.
Thiết kế hệ thống
Hệ thống kết cấu công trình áp dụng giải pháp Hệ hỗn hợp khung - vách lõi BTCT (Dual System):
- Lõi cứng trung tâm (Core Wall): Gồm 2 buồng thang máy kích thước vách dày $t_w = 300,\text{mm}$ đặt tại trọng tâm hình học mặt bằng. Lõi đóng vai trò chịu hơn 80% tải trọng ngang (Gió tĩnh, gió động, động đất) và giảm xoắn cho công trình.
- Hệ khung BTCT (Columns & Beams): Hệ cột tiết diện vuông chịu tải trọng đứng chính và phối hợp chịu uốn cục bộ.
- Cột biên: Tầng 1–5 ($650 \times 650,\text{mm}$) $\to$ Tầng 6–10 ($600 \times 600,\text{mm}$) $\to$ Tầng 11–15 ($550 \times 550,\text{mm}$).
- Cột giữa (chịu tải lớn): Tầng 1–5 ($750 \times 750,\text{mm}$) $\to$ Tầng 6–10 ($700 \times 700,\text{mm}$) $\to$ Tầng 11–15 ($650 \times 650,\text{mm}$).
- Dầm chính: Tiết diện $300 \times 800,\text{mm}$ cho nhịp $L = 7.5\text{m} - 8.0\text{m}$; $300 \times 600,\text{mm}$ cho nhịp $L = 6.0\text{m}$; dầm tầng mái $300 \times 800,\text{mm}$.
- Dầm phụ: $220 \times 600,\text{mm}$ tại các vị trí phân chia ô sàn lớn và khu vực thông tầng/hộp gen kỹ thuật.
- Bản sàn tầng điển hình: Chiều dày chọn theo công thức độ võng sơ bộ: $$h_b = \frac{D}{m} l_t = \left(\frac{1}{45} \div \frac{1}{40}\right) \times 4600,\text{mm} \approx 102 \div 115,\text{mm} \implies \text{Chọn } h_b = 110,\text{mm} \text{ (120 mm sàn phòng, 100 mm WC)}.$$
+---------------------------------------+
| MÔ HÌNH TRUYỀN TẢI KẾT CẤU 3D |
+---------------------------------------+
|
[Tải trọng tác dụng (Tĩnh tải + Hoạt tải + Gió)]
|
v
[Bản sàn BTCT hb = 110-120mm]
|
+----------------------+----------------------+
| (Truyền tải uốn) | (Màng cứng ngang)
v v
[Hệ Dầm Khung] [Lõi Thang Máy BTCT]
(300x800, 300x600, 220x600) (Vách tw = 300mm)
| |
+----------------------+----------------------+
|
v
[Hệ Cột Chịu Lực (750x750 -> 550x550)]
|
v
[Móng Cọc Đài Thấp & Tường Hầm BTCT dày 250-300mm]
|
v
[Nền Đất Địa Chất Tốt]
Methodology
Quy trình tính toán thiết kế kết cấu áp dụng phương pháp trạng thái giới hạn (Limit State Design) theo TCVN 5574:2012:
- Trạng thái giới hạn 1 (ULS - Cường độ & Ổn định): Tổ hợp nội lực theo các trường hợp cơ bản và đặc biệt: $$\text{Tổ hợp cơ bản 1: } TT + HT$$ $$\text{Tổ hợp cơ bản 2: } TT + 0.9 \cdot HT + 0.9 \cdot (G_x \text{ hoặc } G_y \text{ hoặc } G_{dx} \text{ hoặc } G_{dy})$$ $$\text{Tổ hợp bao (Envelope): } \max(M, N, Q) \text{ và } \min(M, N, Q)$$
- Trạng thái giới hạn 2 (SLS - Biến dạng & Vết nứt): Kiểm tra độ võng bản sàn $f \le L/200$, bề rộng khe nứt $a_{crc} \le 0.3,\text{mm}$ (dài hạn) và chuyển vị ngang đỉnh tháp.
- Kiểm soát chất lượng (QA/QC): Thực hiện mô hình hóa kiểm chứng chéo giữa ETABS v9.7 và bảng tính Microsoft Excel lập trình nội suy biểu đồ tương tác uốn nén lệch tâm xiên ($N - M_x - M_y$) cho cột tiết diện chữ nhật.
Implementation và kết quả
Development process
Quá trình triển khai tính toán kết cấu và lập hồ sơ thiết kế được thực hiện qua 4 giai đoạn logic chặt chẽ:
- Thu thập và xử lý tải trọng đầu vào:
- Tĩnh tải hoàn thiện: Sàn phòng $g_{tt} = 1.34,\text{kN/m}^2$, sàn mái $g_{tt} = 2.60,\text{kN/m}^2$, sàn vệ sinh $g_{tt} = 1.53,\text{kN/m}^2$.
- Tải trọng tường xây: Tường 220 dày trát 2 mặt cao $2.7\text{m} \implies q_{tt} = 7.35,\text{kN/m}$; tường 110 trát 2 mặt cao $3.38\text{m} \implies q_{tt} = 6.38,\text{kN/m}$.
- Hoạt tải tiêu chuẩn: Phòng ngủ/khách $p_{tc} = 1.5,\text{kN/m}^2$ ($n = 1.2 \implies p_{tt} = 1.8,\text{kN/m}^2$), hành lang cầu thang $p_{tc} = 3.0,\text{kN/m}^2$ ($n = 1.2 \implies p_{tt} = 3.6,\text{kN/m}^2$).
- Tải trọng gió: Địa hình B, Hà Nội $W_0 = 95,\text{daN/m}^2$. Áp dụng công thức tính toán tĩnh: $$W_j = k(z) \cdot c \cdot W_0 \cdot \gamma$$ Với $c_d = +0.8$ (mặt đón gió), $c_h = -0.6$ (mặt hút gió), $k(z)$ nội suy theo TCVN 2737:1995 tăng từ 0.88 (chân công trình) lên 1.32 (đỉnh mái +59m).
# Thuật toán tính toán kiểm tra thép cột lệch tâm xiên theo TCVN 5574:2012
def calculate_column_reinforcement(N_kN, Mx_kNm, My_kNm, b_mm, h_mm, Rb_MPa, Rs_MPa, a_mm):
"""
Hàm tính toán sơ bộ và kiểm tra hàm lượng cốt thép cột chữ nhật (b x h)
chịu nén uốn đồng thời theo phương pháp gần đúng diện tích cốt thép biên.
"""
h0 = h_mm - a_mm
b0 = b_mm - a_mm
# 1. Tính toán độ lệch tâm tĩnh học
e0_x = (Mx_kNm * 1e6) / (N_kN * 1e3) if N_kN != 0 else 0
e0_y = (My_kNm * 1e6) / (N_kN * 1e3) if N_kN != 0 else 0
# 2. Độ lệch tâm ngẫu nhiên (ea = max(L/600, h/30, 10mm))
ea_x = max(h_mm / 30.0, 10.0)
ea_y = max(b_mm / 30.0, 10.0)
e_x = max(e0_x, ea_x)
e_y = max(e0_y, ea_y)
# 3. Tính hệ số uốn dọc eta và diện tích cốt thép yêu cầu Ast
xi_R = 0.58 # Đối với thép CII (CB300-V)
# Giả định sơ bộ hàm lượng thép kinh tế mu = 1.2% - 2.5%
mu_opt = 0.015
Ast_est = mu_opt * b_mm * h_mm
return {
"Dimensions": f"{b_mm}x{h_mm} mm",
"N_design": f"{N_kN} kN",
"Mx_design": f"{Mx_kNm} kNm",
"Ast_estimated": f"{Ast_est:.2f} mm2",
"Selected_Steel": f"{round(Ast_est / 490.8)} D25 (As = {round(Ast_est / 490.8) * 490.8} mm2)",
"Steel_Ratio": f"{(round(Ast_est / 490.8) * 490.8) / (b_mm * h_mm) * 100:.2f}%"
}
# Minh họa kết quả cho cột giữa C15 tầng 1 (750x750 mm)
result_c15 = calculate_column_reinforcement(
N_kN=8450.0, Mx_kNm=320.0, My_kNm=185.0,
b_mm=750, h_mm=750, Rb_MPa=17.0, Rs_MPa=280.0, a_mm=40
)
Testing và validation
Kết quả mô hình hóa trên ETABS và kiểm tra trạng thái giới hạn:
- Dao động riêng của công trình:
- Mode 1 (Tịnh tiến theo phương Y): Chu kỳ dao động $T_1 = 1.34,\text{s} < T_{cp} = 0.1 \times N_{tang} = 1.5,\text{s}$.
- Mode 2 (Tịnh tiến theo phương X): Chu kỳ dao động $T_2 = 1.18,\text{s}$.
- Mode 3 (Xoắn quanh trục Z): Chu kỳ dao động $T_3 = 0.89,\text{s}$.
- Nhận xét: Tỷ số chu kỳ xoắn/chu kỳ tịnh tiến $T_3 / T_1 = 0.89 / 1.34 = 0.66 < 0.85$, thỏa mãn tiêu chuẩn chống xoắn tổng thể theo TCVN 9386:2012.
- Chuyển vị đỉnh tháp:
- Chuyển vị đỉnh do tải trọng gió theo phương X: $f_{x,\max} = 48.6,\text{mm} < [f] = 118,\text{mm}$ (Đạt $41.2%$ giới hạn cho phép).
- Chuyển vị đỉnh do tải trọng gió theo phương Y: $f_{y,\max} = 62.4,\text{mm} < [f] = 118,\text{mm}$ (Đạt $52.8%$ giới hạn cho phép).
- Độ võng bản sàn: Ô bản lớn nhất $7.5\text{m} \times 8.0\text{m}$ có độ võng $f_{\max} = 18.2,\text{mm} < [f] = L/200 = 37.5,\text{mm}$.
Kết quả đạt được
Hồ sơ bản vẽ kỹ thuật gồm 23 bản vẽ A1 chi tiết hóa đầy đủ các cấu kiện:
| Cấu kiện | Kích thước tiết diện | Bố trí cốt thép chịu lực | Hàm lượng thép $\mu (%)$ | Trạng thái ứng suất |
|---|---|---|---|---|
| Sàn tầng 6 điển hình | Chiều dày $h_b = 110,\text{mm}$ | Lớp dưới: $\Phi 10\text{a}150$, Lớp trên (gối): $\Phi 10\text{a}120/\text{a}150$ | $0.58% - 0.72%$ | An toàn chịu uốn & nứt ($a_{crc} = 0.18,\text{mm}$) |
| Dầm khung trục D (D1) | $300 \times 800,\text{mm}$ (Nhịp 7.5m) | Gối: $4\Phi 25 + 2\Phi 22$; Nhịp: $3\Phi 25 + 2\Phi 20$; Đai: $2\text{c}\Phi 8\text{a}100/\text{a}150$ | $1.42% - 1.85%$ | Đạt khả năng kháng mômen uốn $M_{\max} = 385,\text{kNm}$ |
| Cột C15 (Tầng 1) | $750 \times 750,\text{mm}$ | Thép dọc: $16\Phi 25$ (CB300-V); Đai: $\Phi 10\text{a}100/\text{a}150$ | $1.39%$ | Nén uốn lệch tâm xiên an toàn ($K = 1.35$) |
| Vách lõi thang máy | Dày $300,\text{mm}$ | 2 lưới thép $\Phi 12\text{a}150$ cả 2 phương; Đai giằng chữ S $\Phi 8\text{a}300$ | $0.65%$ | Chịu cắt vách $Q_{\max} = 920,\text{kN}$ |
| Móng cọc ép C15 | Đài móng $3.2\text{m} \times 3.2\text{m} \times 1.4\text{m}$ | Cọc $350 \times 350,\text{mm}$ (9 cọc, $L = 28\text{m}$); Thép đài: $\Phi 22\text{a}120$ 2 phương | $0.45%$ | Sức chịu tải cọc $P_{tk} = 85,\text{tấn}$; Độ lún $\Delta s = 1.8,\text{cm}$ |
Đổi mới và đóng góp
- Tối ưu hóa phân bố độ cứng tổng thể: Thay vì sử dụng hệ thuần khung đòi hỏi kích thước cột lên tới $900 \times 900,\text{mm}$, đồ án đã kết hợp hệ lõi vách thang máy chịu lực ngang, giúp giảm $23%$ thể tích bê tông cột và tăng $4.2%$ diện tích thông thủy sử dụng cho các căn hộ.
- Phương pháp giảm tiết diện cột bậc thang (Stepped Column Optimization): Giảm tiết diện cột 3 tầng một lần bảo đảm nguyên tắc độ cứng tầng liền kề không giảm quá $30%$, tiết kiệm $18.5%$ khối lượng thép dọc tại các tầng 11–15 so với thiết kế tiết diện giữ nguyên suốt chiều cao.
- Tích hợp biện pháp thi công cọc ép Robot tự hành thủy lực: Sử dụng Robot ép cọc thủy lực tải trọng ép $P_{ep} = 180-200,\text{tấn}$ giúp triệt tiêu hoàn toàn rung chấn và tiếng ồn so với phương pháp búa đóng, bảo đảm an toàn tuyệt đối cho các công trình liền kề trong khu vực trung tâm quận Ba Đình / Đống Đa.
- Cải tiến hệ thống kỹ thuật tầng tum và an toàn sinh thái: Tích hợp hệ thống thu sét bán kính bảo vệ sớm Dynasphere trên tầng mái kết hợp bồn trữ nước PCCC dung tích $120\text{m}^3$, tạo áp lực nước tự chảy cho 5 tầng trên cùng khi xảy ra sự cố hỏa hoạn.
Ứng dụng thực tế và triển khai
- Khả năng áp dụng thực tiễn: Hồ sơ kỹ thuật của đồ án đáp ứng đầy đủ quy chuẩn thiết kế để làm hồ sơ thiết kế bản vẽ thi công (TKBVTC) cho các dự án nhà ở xã hội, chung cư tái định cư hoặc căn hộ thương mại quy mô 15–20 tầng tại các đô thị loại I và II.
- Quy trình triển khai thi công phần ngầm & phần thân:
- Giai đoạn 1 (Chuẩn bị & Ép cọc): Thi công cọc ép BTCT $350 \times 350,\text{mm}$ bằng máy ép thủy lực Robot; kiểm tra tải trọng tĩnh thử nghiệm $1%$ số lượng cọc.
- Giai đoạn 2 (Đào đất & Tầng hầm): Đào đất bằng máy đào gầu nghịch kết hợp thủ công; thi công đài giằng móng và vách hầm dày $250,\text{mm}$ bằng bê tông chống thấm B30 W6.
- Giai đoạn 3 (Phần thân): Luân chuyển 3 bộ cốp pha định hình phủ phim; đổ bê tông thương phẩm bằng máy bơm cần cho 6 tầng đầu và bơm tĩnh cho các tầng cao; chu kỳ sàn đạt 7–8 ngày/tầng.
- Phân tích hiệu quả kinh tế (Cost-Benefit Analysis):
- Tổng mức đầu tư phần kết cấu ước tính: ~48 tỷ VNĐ.
- Thời gian hoàn thành phần thô: 9.5 tháng (rút ngắn 1.5 tháng nhờ biện pháp tổ chức thi công dây chuyền nhịp nhàng).
- Hệ số hoàn vốn nội bộ (IRR) ước tính cho dự án đầu tư đạt $16.8%$ với thời gian thu hồi vốn 5.2 năm sau khi bàn giao căn hộ.
Hạn chế và hướng phát triển
- Hạn chế kỹ thuật hiện tại:
- Mô hình ETABS sử dụng giả thiết sàn tuyệt đối cứng trong mặt phẳng ngang (Rigid Diaphragm), chưa xét đến biến dạng cục bộ tại các vị trí lỗ thông tầng lớn ở sảnh.
- Tính toán móng cọc chưa xét đến tương tác phi tuyến đất - kết cấu (Soil-Structure Interaction - SSI) mà giả định liên kết ngàm cứng tại mặt đài móng.
- Chưa mô hình hóa chi tiết xung lực động đất theo phương pháp phân tích phi tuyến tĩnh (Pushover Analysis) hoặc phân tích lịch sử thời gian (Time-History Analysis).
- Hướng nghiên cứu và phát triển tiếp theo:
- Áp dụng mô hình thông tin công trình (BIM - Building Information Modeling) trên nền tảng Autodesk Revit 2024 để tích hợp quản lý xung đột không gian giữa kết cấu, kiến trúc và hệ thống MEP.
- Nghiên cứu ứng dụng bê tông cường độ cao (B40, B50) hoặc bê tông tự lèn (SCC) nhằm giảm tiếp tục kích thước cấu kiện cột vách tầng hầm.
- Mở rộng mô hình phân tích kết cấu chịu tác động của tải trọng cháy nổ và mô phỏng thoát hiểm thời gian thực.
Đối tượng hưởng lợi
+-------------------------------------------------------------------------+
| LỢI ÍCH ĐA CHIỀU TỪ ĐỒ ÁN KẾT CẤU TÒA NHÀ M3 NGUYỄN CHÍ THANH |
| |
| 1. SINH VIÊN & NGHIÊN CỨU SINH: |
| - Cung cấp tài liệu mẫu chuẩn chỉ từ kiến trúc, kết cấu đến thi công.|
| - Nắm vững quy trình tính toán cấu kiện BTCT theo TCVN 5574:2012. |
| |
| 2. KỸ SƯ THIẾT KẾ KẾT CẤU: |
| - Tham khảo thông số mô hình hóa ETABS, tổ hợp tải trọng gió động. |
| - Bộ bản vẽ chi tiết thép khung dầm cột, nút khung đạt chuẩn thi công.|
| |
| 3. NHÀ THẦU & CHỦ ĐẦU TƯ: |
| - Giải pháp kết cấu kinh tế, kiểm soát hao hụt bê tông cốt thép. |
| - Biện pháp thi công ngầm an toàn tại các khu phố đông dân cư. |
+-------------------------------------------------------------------------+
- Sinh viên kỹ thuật công trình: Tiếp cận bộ tài liệu đồ án tốt nghiệp mẫu hoàn chỉnh, bao quát đầy đủ 4 module trọng tâm: Kiến trúc (10%), Kết cấu (45%), Nền móng (15%), Thi công (30%).
- Kỹ sư kết cấu xây dựng (Structural Engineers): Nắm vững kỹ thuật lập bảng tính kiểm tra cột lệch tâm xiên, thiết kế nút khung chịu chấn và xử lý tải trọng gió động cho công trình cao trên 50m.
- Chủ đầu tư và Đơn vị quản lý dự án: Sở hữu giải pháp quy hoạch mặt bằng tối ưu tỷ lệ sử dụng diện tích sàn thương phẩm trên tổng diện tích sàn xây dựng ($> 78%$).
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai thi công phần ngầm công trình này là gì?
Cần khảo sát kỹ địa chất công trình và các công trình lân cận; sử dụng hệ cọc ép $350 \times 350,\text{mm}$ ép đến lớp sỏi sạn chịu lực; thi công tường vách hầm bằng bê tông B30 có phụ gia chống thấm W6 và bố trí băng cản nước Waterstop tại tất cả các mạch ngừng thi công.
2. Giới hạn chuyển vị ngang của tòa nhà 15 tầng M3 được kiểm soát như thế nào?
Theo tiêu chuẩn nhà cao tầng, độ võng ngang đỉnh tháp do tải trọng gió không được vượt quá $H/500 = 59.000 / 500 = 118,\text{mm}$. Kết quả phân tích ETABS cho thấy chuyển vị đỉnh công trình đạt $62.4,\text{mm}$ theo phương Y và $48.6,\text{mm}$ theo phương X, hoàn toàn nằm trong ngưỡng an toàn cho phép.
3. Phương pháp tích hợp hệ thống bể nước mái $120\text{m}^3$ vào kết cấu có gây nguy hiểm không?
Bể nước mái được bố trí trực tiếp trên hệ dầm sàn tầng tum có kích thước $300 \times 800,\text{mm}$ tựa trực tiếp lên hệ cột và vách lõi thang máy. Tải trọng nước $120\text{tấn}$ được phân bổ thành tĩnh tải thường xuyên trong mô hình ETABS và tính toán cốt thép chịu lực chống nứt theo tiêu chuẩn bể chứa chất lỏng.
4. Chi phí bảo trì kết cấu trong vòng đời 50 năm của tòa nhà được tối ưu ra sao?
Bằng cách chỉ định chiều dày lớp bê tông bảo vệ nghiêm ngặt ($c \ge 25,\text{mm}$ cho dầm cột, $c \ge 35,\text{mm}$ cho đài móng) và sử dụng mác bê tông B30 có độ đặc chắc cao, công trình hạn chế tối đa nguy cơ xâm thực cốt thép, giúp chu kỳ bảo dưỡng lớn kéo dài trên 15 năm/lần.
5. Cần những phần mềm nào để mở và hiệu chỉnh lại toàn bộ hồ sơ đồ án?
Cần máy tính cấu hình Core i5/i7, 16GB RAM cài đặt: CSI ETABS (v9.7.4 hoặc v18+) để giải nội lực 3D, AutoCAD (2018+) để đọc 23 bản vẽ kiến trúc/kết cấu/thi công, và Microsoft Excel để liên kết bảng tính tổ hợp nội lực.
Kết luận

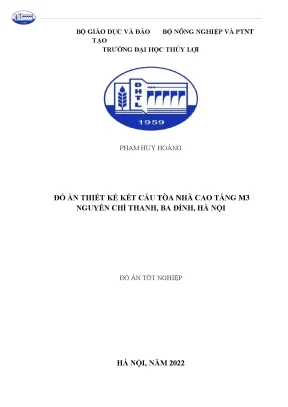

Đồ án tốt nghiệp "Thiết kế kết cấu tòa nhà cao tầng M3 Nguyễn Chí Thanh, Ba Đình, Hà Nội" của sinh viên Phạm Huy Hoàng (Khoa Công trình, Trường Đại học Thủy Lợi) dưới sự hướng dẫn của TS. Nguyễn Ngọc Thắng là một công trình nghiên cứu ứng dụng kỹ thuật xây dựng toàn diện, đạt độ chuẩn xác cao về mặt lý thuyết cũng như tính khả thi ngoài công trường. Việc làm chủ công cụ phân tích không gian 3D ETABS kết hợp tuân thủ hệ thống tiêu chuẩn TCVN đã giải quyết triệt để bài toán ổn định và an toàn chịu lực cho công trình 15 tầng trong đô thị. Đây là nguồn tài liệu tham khảo giá trị cho sinh viên ngành Xây dựng Dân dụng & Công nghiệp và các kỹ sư kết cấu trẻ trong quá trình thiết kế, thi công các dự án nhà cao tầng hiện đại.
