Bài tập và đồ án môn học kết cấu bê tông cốt thép - Đại học Thủy lợi

Dưới đây là meta tags cho bài viết 'Bai tap va do an mon hoc btct': { "ai_description": "Tìm hiểu phương pháp thực hành và đánh giá môn học BTCT. Nghiên cứu

• Tác giả: Trần Mạnh Tuấn
• Trường học: Trường Đại học Thủy lợi
• Chuyên ngành: Kỹ thuật xây dựng
• Đề tài: Bài tập và Đồ án môn học Kết cấu bê tông cốt thép
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2010
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về bài tập và đồ án môn học BTCT

Bài tập và đồ án môn học BTCT là tài liệu học tập quan trọng dành cho sinh viên ngành xây dựng thủy lợi. Giáo trình này cung cấp hệ thống kiến thức lý thuyết kết hợp bài tập thực hành và hướng dẫn đồ án môn học theo tiêu chuẩn TCVN 4116-85. Tài liệu bao gồm bốn phần chính: tóm tắt lý thuyết tính toán, ví dụ minh họa bằng số, bài tập áp dụng và hướng dẫn triển khai đồ án. Nội dung được biên soạn bởi các giảng viên giàu kinh nghiệm tại Trường Đại học Thủy lợi, đảm bảo tính khoa học và thực tiễn. Sinh viên sử dụng tài liệu này để rèn luyện kỹ năng tính toán thiết kế kết cấu bê tông cốt thép, chuẩn bị tốt cho các kỳ thi và đồ án chuyên ngành.

1.1. Cấu trúc nội dung giáo trình

Giáo trình được chia thành bốn phần chính phù hợp với tiến trình học tập. Phần 1 cung cấp tóm tắt lý thuyết tính toán kết cấu bê tông cốt thép, bao gồm các công thức cơ bản và phương pháp thiết kế. Phần 2 trình bày ví dụ minh họa bằng số giúp sinh viên hiểu rõ cách áp dụng lý thuyết vào thực tế. Phần 3 cung cấp hệ thống bài tập áp dụng đa dạng, từ đơn giản đến phức tạp. Phần 4 hướng dẫn chi tiết cách triển khai đồ án môn học, từ lựa chọn đề tài đến trình bày báo cáo kỹ thuật.

1.2. Đối tượng sử dụng tài liệu

Tài liệu được biên soạn chủ yếu cho sinh viên các ngành xây dựng thủy lợi tại Trường Đại học Thủy lợi. Ngoài ra, giáo trình cũng là tài liệu tham khảo hữu ích cho kỹ sư thiết kế và thi công kết cấu bê tông cốt thép công trình thủy lợi. Nội dung được cập nhật theo tiêu chuẩn Việt Nam mới nhất, đảm bảo tính chính xác và ứng dụng thực tiễn. Sinh viên sử dụng tài liệu để hoàn thành bài tập trên lớp, chuẩn bị cho kỳ thi và đồ án môn học.

II. Các vấn đề thường gặp trong bài tập BTCT

Khi thực hiện bài tập BTCT, sinh viên thường gặp khó khăn trong việc lựa chọn hệ số tính toán, áp dụng công thức chính xác cho từng loại cấu kiện. Nhiều bài toán liên quan đến tiết diện chữ nhật cốt đơn hoặc cốt kép, đòi hỏi sinh viên phải nắm vững các phương trình cân bằng lực và mô men. Việc xác định đúng miền nén, chiều cao hữu ích tiết diện và diện tích cốt thép phù hợp là thách thức lớn. Ngoài ra, sinh viên còn gặp khó khăn trong việc phân biệt trường hợp kéo lệch tâm lớn và nhỏ, dẫn đến sai sót trong tính toán. Những vấn đề này ảnh hưởng trực tiếp đến chất lượng bài tập và đồ án môn học.

2.1. Sai sót trong xác định hệ số tính toán

Sai sót phổ biến nhất là việc lựa chọn sai hệ số tin cậy kn, hệ số tổ hợp tải trọng n và hệ số điều kiện làm việc m. Những hệ số này phụ thuộc vào cấp công trình và loại tải trọng, có thể thay đổi đáng kể giữa các bài toán. Việc sử dụng sai hệ số dẫn đến kết quả tính toán không chính xác, ảnh hưởng đến khả năng chịu lực của cấu kiện. Sinh viên cần tham khảo bảng tra phụ lục trong giáo trình để đảm bảo sử dụng đúng hệ số cho từng trường hợp cụ thể.

2.2. Nhầm lẫn giữa kéo lệch tâm lớn và nhỏ

Sự nhầm lẫn giữa hai trường hợp kéo lệch tâm xảy ra khi sinh viên không tính toán chính xác độ lệch tâm eo. Khi eo > h/2 - a, cấu kiện thuộc trường hợp kéo lệch tâm lớn, yêu cầu tính toán khác biệt hoàn toàn so với kéo lệch tâm nhỏ. Sai sót này dẫn đến việc áp dụng sai công thức tính toán, đặc biệt trong trường hợp tiết diện chữ nhật cốt kép. Sinh viên cần xác định rõ điều kiện eo trước khi lựa chọn phương pháp tính toán phù hợp.

III. Phương pháp giải quyết bài tập BTCT hiệu quả

Để giải quyết bài tập BTCT hiệu quả, sinh viên nên tuân theo quy trình tính toán có hệ thống. Đầu tiên, xác định rõ loại cấu kiện và tải trọng tác dụng. Sau đó, lựa chọn tiết diện phù hợp và tính toán các thông số hình học. Tiếp theo, áp dụng phương trình cân bằng lực và mô men để xác định diện tích cốt thép cần thiết. Cuối cùng, kiểm tra điều kiện hạn chế và bố trí cốt thép theo yêu cầu. Việc sử dụng phần mềm hỗ trợ tính toán kết hợp với kiểm tra thủ công giúp nâng cao độ chính xác. Sinh viên nên tham khảo các ví dụ trong giáo trình để làm quen với quy trình này.

3.1. Áp dụng công thức tính toán chính xác

Việc áp dụng đúng công thức là yếu tố quan trọng nhất trong giải bài tập BTCT. Sinh viên cần nắm vững các phương trình cân bằng lực theo phương trục dầm và mô men quanh trọng tâm cốt thép. Đối với tiết diện chữ nhật cốt đơn, sử dụng phương trình 3-1, 3-2 và điều kiện hạn chế xs ≤ 0,9ho. Đối với tiết diện chữ nhật cốt kép, áp dụng phương trình 4-45a và 4-46a. Việc thay thế sai công thức dẫn đến kết quả không đáng tin cậy, ảnh hưởng đến chất lượng bài tập.

3.2. Kiểm tra điều kiện hạn chế

Sau khi tính toán diện tích cốt thép, sinh viên phải kiểm tra các điều kiện hạn chế theo quy định. Đối với tiết diện chữ nhật cốt đơn, chiều cao miền nén x phải thỏa mãn 2a' ≤ x ≤ 0,55ho. Đối với tiết diện chữ nhật cốt kép, cần kiểm tra điều kiện 2a' ≤ x ≤ 0,8ho. Việc không kiểm tra các điều kiện này dẫn đến thiết kế không an toàn hoặc không kinh tế. Sinh viên nên so sánh kết quả với diện tích cốt thép tối thiểu theo tiêu chuẩn.

IV. Ứng dụng thực tiễn của đồ án BTCT

Đồ án môn học BTCT là cầu nối quan trọng giữa lý thuyết và thực tiễn, giúp sinh viên áp dụng kiến thức vào thiết kế công trình thực tế. Thông qua đồ án, sinh viên rèn luyện kỹ năng tính toán thiết kế kết cấu bê tông cốt thép cho các công trình thủy lợi như đập, cống, tràn. Đồ án yêu cầu sinh viên lựa chọn giải pháp kỹ thuật tối ưu, đảm bảo an toàn, kinh tế và thi công thuận lợi. Ngoài ra, sinh viên còn phát triển kỹ năng trình bày báo cáo kỹ thuật, thuyết minh thiết kế. Những kỹ năng này rất quan trọng cho công việc sau này của kỹ sư xây dựng.

4.1. Lựa chọn giải pháp thiết kế tối ưu

Trong đồ án BTCT, sinh viên phải xem xét nhiều phương án thiết kế khác nhau để lựa chọn giải pháp tối ưu. Yếu tố an toàn, kinh tế, thi công và môi trường đều cần được cân nhắc. Việc sử dụng phần mềm mô hình 3D kết hợp với tính toán thủ công giúp sinh viên đánh giá chính xác khả năng chịu lực và chi phí xây dựng. Sinh viên nên tham khảo các tiêu chuẩn thiết kế hiện hành để đảm bảo tính pháp lý của đồ án.

4.2. Trình bày báo cáo kỹ thuật chuyên nghiệp

Báo cáo đồ án BTCT cần trình bày rõ ràng, logic và chuyên nghiệp. Nội dung bao gồm thuyết minh thiết kế, bản vẽ kỹ thuật, bảng thống kê vật liệu và thuyết minh kinh tế. Sinh viên cần sử dụng ngôn ngữ kỹ thuật chính xác, kết hợp với hình ảnh, sơ đồ minh họa. Việc trình bày chuyên nghiệp giúp nâng cao chất lượng đồ án, tạo ấn tượng tốt với giảng viên và nhà tuyển dụng sau này.

Trích đoạn nội dung tài liệu

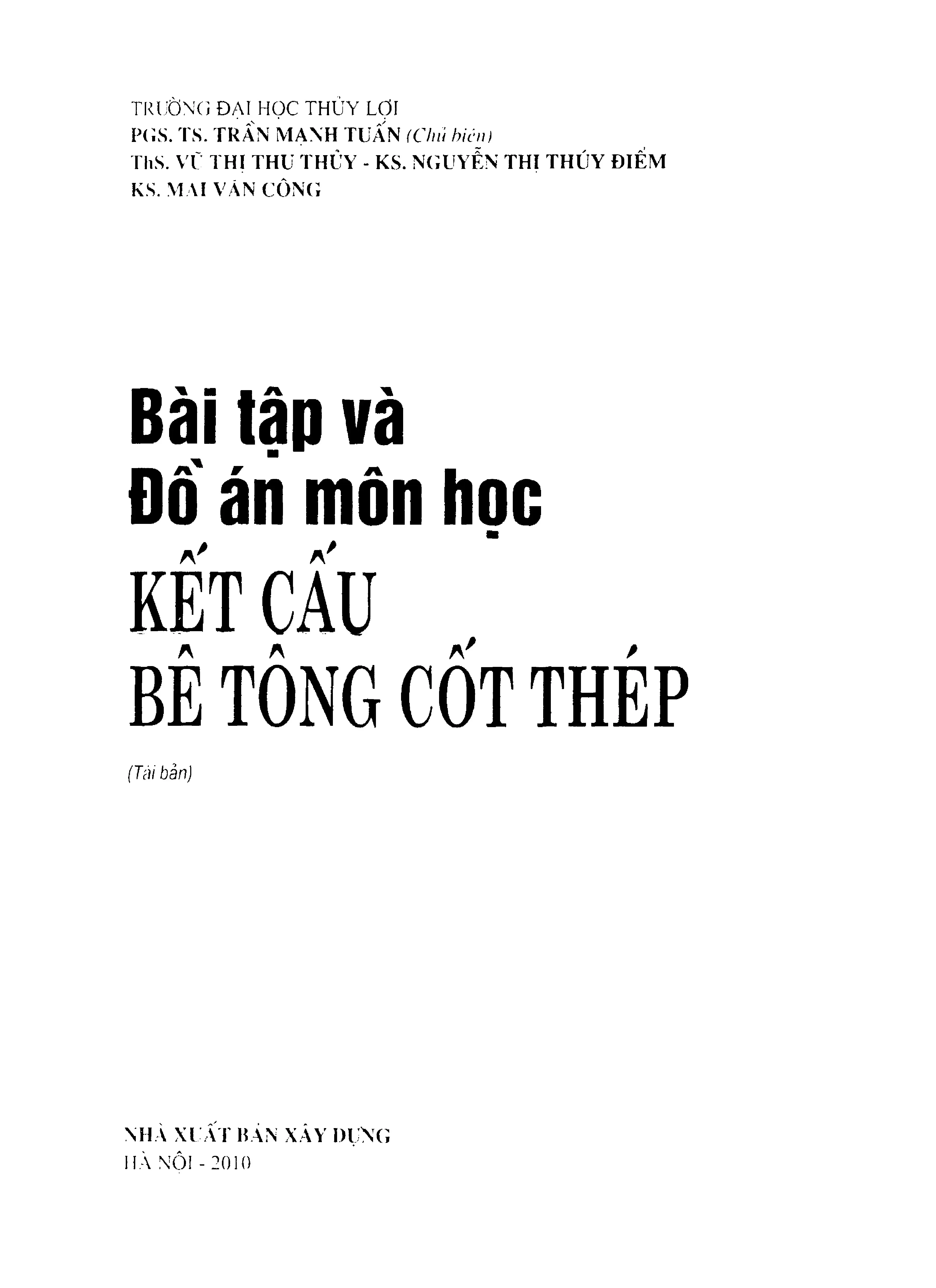

TRƯỜNG ĐẠI HỌC THỦY LỢI PGS. TRẤN MANH TUAN (Chu bien) Ths. VU THE THU THUY - KS. NGUYEN THI THUY DIEM KS.

MAL VAN CONG Bai tap va Ho an mon hoc KET CAU BE TONG COT THEP (Tai ban) NHA XUAT BAN XAY DUNG HÀ NỘI - 2010 LỜI NÓI ĐẦU Giáo trình Kết cấu bê tông cốt thép theo tiêu chuẩn TCVN 4116-85 đã được lái bản và bổ sung, phục vụ kịp thời nhu cầu học tập của sinh viên các ngành của Trường Đại học Thuỷ lợi. Để có thêm tài liệu tham khảo trong quá trình oc tập và làm Đồ án môn học Kết cấu bê tông cốt thép, giáo trì*h Bài tập và Đồ án môn học Kết cấu bê tông cốt thép được bộ môn Kết cấu Công trình biên soạn đi kèm với giáo trình Kết cấu bê tông cốt thép. Giáo trình này bao gồm các nội dung san đây: Phần I: Tóm tắt lý thuyết tính toán; Phần 2: Các ví dụ bằng số; Phần 3: Bài tập áp dụng; Phần 4: Hướng dân Đồ án môn học Kết cấu bê tông cốt thép. Giáo trình Bài tập và Đồ án môn học Kết cấu bê tông cốt thép dùng làm tài liệu học tập cho sinh viên các ngành của Trường Đại học Thuỷ lợi và có thể dùng làm tài liệu tham khảo cho các kỹ sư thiết kế, thi công các kết cấu bê tông cốt thép công trình thuỷ lợi.

Phân công biên soạn như sau: PGŒS. Trần Mạnh Tuần chủ biên và soạn phần 1: Tóm tắt lý thuyết; Thề. Vũ Thị Thu Thuỷ soạn phần 2: Các vt du bằng số; KS. Mai Văn Công soạn phần 3: Các bài tập áp dụng; KS.

Nguyễn Thị Thuý Điểm soạn phần 4: Đồ án môn học. Tài liệu được biên soạn trên cơ sở các tài liệu đã dùng trong quá trình giảng day cho các lớp dài hạn và tại chức của Trường Đại hoc Thuy loi. Mac dui da cố gống trong quá trình chuẩn bị nhưng không thể tránh được những thiếu sót, chúng tôi mong nhận được những ý kiến đóng góp của các bạn đông nghiệp, sinh viên và bạn đọc để lần tái bản được hon thiện hơn. Bộ môn Kết cấu Công trình chân thành cám ơn các bộ phận chức năng của Trường Đại học Thuỷ lợi và Nhà xuất bản Xây dựng đã hỗ trợ và tạo điều kiện thuận lợi để tập tài liệu được xuất bản kịp thời, góp phần nâng cao chất lượng giảng dạy và học tập của sinh viên.

PHAN1 TOM TAT LY THUYET’ Chuong 3: CAU KIEN CHIU UON A. TÍNH CƯỜNG ĐỘ TRÊN MẶT CẮT VUÔNG GÓC VỚI TRỤC CẤU KIỆN 1. Tiết diện chữ nhật cốt đơn 1. Các công thức cơ bản - Phương trình hình chiếu các lực lên phương trục dầm: m,R,F, = m,R,bx.

(3-1) - Phương trình mô men các lực với trục qua điểm đặt hợp lực của E,: k,n.M < Min = mpR,bx (hg - x/2) (3-2) - Phương trình mô men các lực với trục qua điểm đặt hợp lực bê tông miền nén: knMs Mu =m. M - mômen uốn do tải trọng tính toán gây ra tại tiết diện đang xét. k„ - hệ số tin cây, phụ thuộc cấp của công trình. n, - hệ số tổ hợp tải trọng, phụ thuộc vào tổ hợp tải trọng.

m,, m¿ - hệ số điều kiện làm việc của cốt thép, bê tông. R„„ R„ - cường độ tính toán chịu kéo của cốt thép, chịu nén của bê tông. x - chiều cao miền nén của bê tông. b, h - chiều rộng, cao của tiết diện.

E, - diện tích cốt thép chịu kéo. a - khoảng cách từ mép biên miền kéo đến trọng tâm cốt thép F,. họ = h - a là chiều cao hữu ích của tiết diện. Điều kiện hạn chế xs Oho (3-4) ` Chú ý: Để thuận tiện trong việc tham khảo Giáo trình Kết cấu bê tông cốt thép, trong tài liệu này chúng tôi giữ nguyên số liệu các công thức tương ứng trong giáo trình.

ps Fe cg MoRe „ bh, _ 0 m,R, Hmax (2-5) ~ Hàm lượng cốt thép phải bảo dam: Hmin < H < Hmax (7-6) Bang 3-1. Ham lượng cốt thép tối thiểu mịn Mác bê tông 150 + 200 250 + 400 500 + 600 ị min % 0,1 0,1 5 0,2 1. Các bài toán Các công thức (3-1), (3-2), (3-3) được biến đổi như sau: Công thức (3-1) có dang: m,R,F, = m,R,bhoo (3-7) Công thức (3-2) có dạng: k„n.M < Mạ = myRabhộA (3-8) Đặt y = (1 - 0,5œ), công thức (3-3) có dang: kan.M < Mạ = m,R,F,hyy (3-9) Các hệ số œ. A, y có quan hệ với nhau (phụ lục 10).

Hệ số A lớn nhất As=œ(1- 0,5œ,) Điều kiện hạn chế (3-4) có thể viết thành: A SA, hoac a So 0 (3-10) a) Bai toan I: Tính cốt thép F, khi biết mômen M; kích thước tiết diện b.h; số hiệu bê tông, cốt thép; các hệ số tính toán. Từ công thức (3-8) ta có: A = Kune (3-11) mpR, bho Néu A < Aj (c6 nghia a <a, , x $a,h,) suy ra œ, thay œ vào (3-7) ta có: F, - my Enbhoœ (3-12) m,R, hoặc suy ra y thay vào (3-9) ta có: — kanM F, (3-13) ° m,R,hoy Can an baobao dadam: RẺ = ti ha 2> Be Umin Thông thường pt = (0,3 + 0,6)% vdi bản, k = (0,6 + 1,2)% với dầm thì kích thước tiết điện là hợp lý. Nếu A > A,, không đảm bảo điều kiện hạn chế, phải tăng kích thước tiết diện, mác bê tông để A < A, roi tinh theo cốt đơn hoặc cũng có thể tính theo cốt kép. b) Bài toán 2: Chọn kích thước tiết diện b.h, tính F,„ khi biết M; số hiệu bê tông, cốt thép, các hệ số tính toán.

Với hai công thức (3-7), (3-8) nhưng có 4 ẩn số b, h, F„, œ vì vậy phải giả thiết 2 ẩn số và tính 2 ẩn còn lại. + Giả thiết kích thước tiết diện b.h theo kinh nghiệm và điều kiện cấu tạo rồi tính F, theo bài toán 1. + Giả thiết b và œ sau đó tính họ và E,: Chọn b theo kinh nghiệm, theo yêu cầu cấu tạo và yêu cầu kiến trúc. Lấy œ = 0,1 + 0,25 với bản và œ = Ö,3 + Ô,4 với dầm, từ đó suy ra À.= _1] |[RanM (3-14) 0 VA My, K,b Chiều cao tiết điện h = hạ + a phải chọn phù hợp theo yêu cầu cấu (ạo.

Sau khi kích thước tiết diện b.h đã biết, việc tính F„ như bài toán 1. ©) Bài toán 3: Kiểm tra cường độ (xác định M.n) khi biết kích thước tiết điện, diện tích cốt thép E,, số hiệu bê tông và thép, các hệ số tính toán. Từ (3-7) ta có: a= m,R,F, (3-15) m,R, bho - Néu @ S Gy suy ra A, thay A vào (3-8) ta có: Mùi = mụR,bhộA (3-16) - Nếu œ > ơo chứng tỏ cốt thép F, quá nhiều, lấy A = Ag thay vào (3-8) ta có: Mon = mụR„bhấÁo (3-17) Điều kiện bảo đảm về cường độ là: k„n. Tiết diện chữ nhật cốt kép 2.

Công thức cơ bản Phương trình hình chiếu và mômen viết được hai công thức cơ bản sau: m,R„F, = myR,bx + m, R¿ E (3-19) k,n,.M < Mại = myR„bh2A + mụF; R¿ (họ - 4) (3-22) 2. Điều kiện hạn chế 2a' < x <S œạ hạhoặc 2a /hạ < A S Oy (3-23) 2. Các bài toán a) Bài toán 1: Tính F, và Fị khi biết M, b, h, số hiệu bê tông, thép, .M Điều kiện tính cốt kép: Ao< A = 5 <0,5 (3-24) mpR,bho Lay x = a, 0 h, “0° thay A = A, vao (3-22) ta co: E - kan,M _ -MpRybhoAo 2 (3-25) m, Rj (hp — a’) Thay a= ay vao (3-21) ta cé: F, = MbRabhoto maa py (3-26) m,R, m,R, b) Bài toán 2: Tính F, khi biết F,, b, h, số hiệu bê tông, cốt thép, M. Từ công thức (3-22) ta có: A= kan.M ~ m, RAF, (ho —a ) (3-27) m,R, bh? Từ A suy ra œ.

- Nếu ơ > ơo chứng tỏ F; còn ít, chưa đủ đảm bảo cường độ ở vùng nén nên cần tính lại Fị và F, theo bài toán 1 hoặc tăng b, h, R„ cho œ < do rồi mới tính tiếp. - Nếu 2a/hạ < œ < ơạ thì thay œ vào (3-21) ta có: _ mpRanbhoœ + mạRạ Fa R (3-28) m,R, m,Ra - Nếu a < 2a'/hy thi tng sudt 6 FE dat of < Rj, ching to E quá nhiều cho phép lấy x =2a, viết phương trình mômen với trục qua trong tam F;, ta có: kạn, M <M,¡ = m,R,F,(họ - a) (3-29) Từ (3-29) ta có: F, = —KaneM _ (3-30) mR, (ho ~ a’) ©) Bài toán 3: Kiểm tra cường độ (tinh Mu) khi biết b, h, E,, F;, số hiệu bê tông, cốt thép,. mạRạE -m,R;E Từ công thức (3-21) ta có: a=— (3-31) - Nếu œ > œo chứng tỏ F, quá nhiều, thay A = Ao vào (3-22) ta có: My, = mụR„bhộA + m, E; Rị (hy - a’) (3-32) - Nếu 2a/ hạ < œ < đa, suy ra A và thay vào (3-22) ta có: k,n.M < My, =m,R,bh§Ap + m, Fy Ra (ho - 2’) (3-33) - Nếu œ < 2a/hạ từ (3-29) ta có: M,, =m, R, F, (họ - 2’) (3-34) Điều kiện để cấu kiện đảm bảo về mặt cường độ là: kqn. Tiết diện chữ T cốt đơn, cánh nằm trong inién nén 3.

Công thức cơ bản Phương trình hình chiếu của các lực lên trục dầm: m, R,F, =m,R, bx + m, R,( be - b) hy (3-36) Phương trình mômen các lực lấy với trục qua trọng tâm cốt thép F„: k,n, M < My, = myRgbx (ho - x/2) + m, Ra(b¿ - b) hệ (họ - h¿ /2) (3-37) Dat a = x/hy, A=a (1 - 0,5ơœ), các công thức (3-36), (3-37) cé dang: m, R, F, =m, R,b hp & + m, Ry (bg - b) hy (3-38) k,n, MS M,,=m,R, bhOA + m,R, (by - b) hy (hy - hy /2) (3-39) 3. Điều kiện hạn chế X $A hg (AS Gq; AS Ap) (3-0) 3. Các bài toán a) Bài toán 1: Tính diện tích cốt thép F, khi biết kích thước tiết diện, số hiệu bê tông ;à cốt thép, cấp công trình, tổ hợp tải trọng, mômen M. Giả thiết trục trung hòa qua mép dưới cánh bản x = hị ta có: M, =m, R„b¿ hệ (họ - hỆ/2) (3-44) - Nếu kạ n.M <M, thì trục trung hoa qua cánh (x < hị), việc tính F, tương tự như vzc tính F, của tiết diện chữ nhật b.M >M, thì trục trung hoà qua sườn (x > hị ), việc tính F, tiến hành như sau Từ (3-39) ta có: _ kaneM ~ myRạ(b¿ — b) h¿(họ — hệ /2) (3-2) A 2 mR, bho Khi A > Ap co thé tang kich thudc tiét dién, s6 hiéu bé tong dé A < Ag sau do tinh li.

Hoac dat cot thép F, vao ving nén và tính theo bài toán chữ T cốt kép dưới đây.
