Giới thiệu dự án

Sự bùng nổ đô thị hóa tại các đô thị loại đặc biệt và loại I như Thủ đô Hà Nội kéo theo nhu cầu cấp thiết về việc phát triển quỹ đất thương mại kết hợp văn phòng cao tầng. Theo số liệu thống kê từ Bộ Xây dựng và CBRE Việt Nam, nhu cầu diện tích sàn văn phòng hạng B và trung tâm bán lẻ phức hợp tăng trưởng bình quân 8.5% - 12%/năm trong giai đoạn mở rộng đô thị phía Tây Hà Nội. Tuy nhiên, việc đầu tư xây dựng các tòa nhà đa năng quy mô vừa và lớn (10–15 tầng) tại các khu vực nội đô đông đúc như quận Cầu Giấy đối mặt với bài toán tối ưu hóa công năng, kiểm soát an toàn chịu lực dưới tải trọng gió vùng II-B, và giải quyết điều kiện địa chất nền đất yếu có lớp bùn sét dẻo nhão bề mặt.

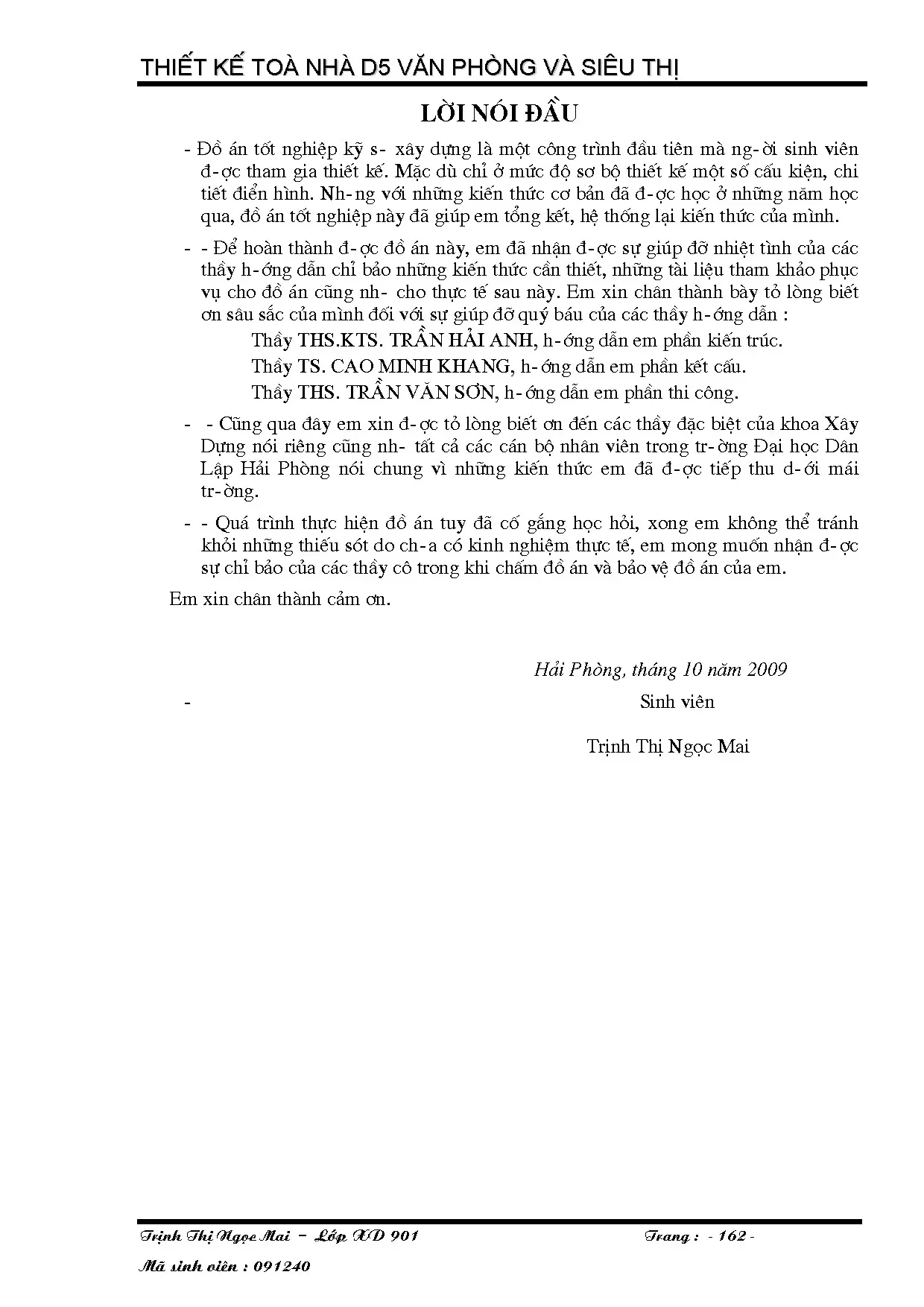

Đồ án tốt nghiệp kỹ sư xây dựng "Thiết kế toà nhà D5 văn phòng và siêu thị" (Tác giả: Trịnh Thị Ngọc Mai – Lớp XD 901, Trường Đại học Dân lập Hải Phòng; GVHD: ThS. Trần Hải Anh, TS. Cao Minh Khang, KS. Trần Văn Sơn) giải quyết trực tiếp bài toán thiết kế toàn diện từ kiến trúc, kết cấu đến tổ chức thi công cho một công trình cao tầng hỗn hợp tại Lô A4, đường Nguyễn Phong Sắc, Cầu Giấy, Hà Nội.

                  +----------------------------------------------+
                  |         TÒA NHÀ D5 VĂN PHÒNG & SIÊU THỊ       |
                  |  Chiều cao: 38.85m | Số tầng: 12 tầng nổi   |
                  |  Tổng diện tích sàn: 7,252 m² | Khung BTCT   |
                  +----------------------------------------------+
                                         |
     +-----------------------------------+-----------------------------------+
     |                                   |                                   |
[Kiến trúc (10%)]                [Kết cấu (45%)]                     [Thi công (45%)]
- Mặt bằng 26.8x21.9m            - Khung BTCT toàn khối              - Thi công ép cọc BTCT
- Vách kính nhôm cơ động         - Bê tông B22.5, Thép AI/AII        - Đào đất gầu nghịch
- 2 thang máy + 2 thang bộ       - SAP2000 FEA Analysis              - Tiến độ sơ đồ ngang

Mục tiêu dự án

  1. Thiết kế kiến trúc công năng linh hoạt: Xây dựng giải pháp mặt bằng tầng điển hình kích thước $26.8\text{ m} \times 21.9\text{ m}$, tối ưu diện tích cho thuê văn phòng và siêu thị bán lẻ bằng hệ vách ngăn nhôm kính module di động.
  2. Thiết kế hệ kết cấu bê tông cốt thép chịu lực an toàn: Mô hình hóa và phân tích kết cấu không gian chịu tải trọng đứng và tải trọng ngang (gió tĩnh $W_0 = 95\text{ daN/m}^2$) bằng phần mềm phần tử hữu hạn SAP2000; tính toán cốt thép dầm, cột, sàn, cầu thang và móng theo tiêu chuẩn TCVN.
  3. Lựa chọn giải pháp nền móng tối ưu kinh tế - kỹ thuật: Thiết kế móng cọc ép bê tông cốt thép xuyên qua tầng bùn yếu, cắm sâu vào tầng cát mịn chặt vừa (lớp 5) nhằm triệt tiêu lún lệch và bảo vệ các công trình lân cận.
  4. Lập biện pháp kỹ thuật và tổ chức thi công khả thi: Thiết lập tổng mặt bằng thi công, tính toán hệ thống cấp điện, cấp nước công trường và biểu đồ tiến độ thi công dạng sơ đồ ngang (Gantt Chart).

Phạm vi và giới hạn công trình

  • Quy mô: 12 tầng nổi, chiều cao đỉnh mái $H = 38.85\text{ m}$, tổng diện tích sàn xây dựng $7,252\text{ m}^2$.
  • Vị trí xây dựng: Lô A4, Đường Nguyễn Phong Sắc, Quận Cầu Giấy, Hà Nội.
  • Tiêu chuẩn áp dụng: TCVN 2737-1995 (Tải trọng và tác động), TCVN 5574-2012 / TCXDVN 356-2005 (Kết cấu bê tông và bê tông cốt thép), TCXDVN 205-1998 (Tiêu chuẩn thiết kế móng cọc).
  • Giới hạn động lực học: Do chiều cao công trình $H = 38.85\text{ m} < 40\text{ m}$, công trình được tính toán thành phần tải trọng gió tĩnh theo mục 6.3 TCVN 2737-1995, bỏ qua dao động của thành phần gió động.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh giải pháp kết cấu sàn

Để lựa chọn hệ kết cấu chịu lực tối ưu cho sàn văn phòng nhịp lớn ($L_1 = 4.8\text{ m}, L_2 = 4.9\text{ m}$), đồ án tiến hành đánh giá ma trận kỹ thuật giữa ba phương án kết cấu sàn phổ biến:

Phương án sàn Ưu điểm kỹ thuật Nhược điểm & Hạn chế Đánh giá lựa chọn
Sàn sườn toàn khối (Được chọn) - Tính toán rõ ràng, liên kết cứng dầm - cột tốt
- Công nghệ ván khuôn, đổ bê tông phổ biến tại VN
- Khả năng chống thấm sàn vệ sinh vượt trội		 - Chiều cao dầm chính lớn ($h_d = 700\text{ mm}$)
- Tăng tải trọng bản thân kết cấu		 Lựa chọn tối ưu cho công trình hỗn hợp 12 tầng với nhịp $4.8\text{ m} - 8.5\text{ m}$
Sàn ô cờ (Waffle Slab) - Vượt nhịp lớn ($> 9\text{ m}$), giảm trọng lượng sàn
- Thẩm mỹ trần cao, tiết kiệm số lượng cột		 - Thi công ván khuôn phức tạp, nhân công cao
- Khó bố trí hệ thống MEP luồn trần		 Không phù hợp do mặt bằng văn phòng chia phòng module
Sàn không dầm (Sàn nấm / Flat Slab) - Chiều cao tầng thông thủy lớn
- Tiết kiệm không gian kiến trúc		 - Nguy cơ chọc thủng đầu cột cao
- Yêu cầu kỹ thuật thi công kiểm soát nứt khắt khe		 Chi phí mũ cột và phụ gia chống nứt cao, không tối ưu chi phí

Ma trận yêu cầu người dùng (MoSCoW Prioritization)

  • Must-have: Khung chịu lực BTCT toàn khối đảm bảo an toàn chịu lực dưới 10 tổ hợp tải trọng; 02 thang máy kết hợp 02 thang bộ thoát hiểm đạt chuẩn PCCC; móng cọc ép cắm vào lớp đất chịu lực tốt.
  • Should-have: Vách ngăn văn phòng khung nhôm kính cơ động linh hoạt phân chia gian hàng; hệ thống thông gió cục bộ kết hợp điều hòa không khí VRV; máy biến áp và trạm cấp nước công trường độc lập.
  • Could-have: Hệ thống kính phản quang Low-E cách nhiệt hướng Đông Nam để giảm tải năng lượng điều hòa.
  • Won't-have: Kết cấu sàn dự ứng lực căng sau (chưa cần thiết cho bước nhịp $4.8\text{ m} - 5.7\text{ m}$).

Thiết kế hệ thống kỹ thuật & Stack công nghệ

  • Phần mềm phân tích kết cấu: CSI SAP2000 (Finite Element Method - Linear Static Analysis).
  • Hệ CAD & Dự toán: AutoCAD 2010, Microsoft Excel 2016 VBA Structural Toolkits.
  • Vật liệu sử dụng:
    • Bê tông cấp độ bền B22.5: Cường độ chịu nén tính toán $R_b = 13\text{ MPa}$ ($130\text{ kg/cm}^2$); cường độ chịu kéo tính toán $R_{bt} = 1.05\text{ MPa}$ ($10.5\text{ kg/cm}^2$).
    • Cốt thép nhóm AI ($\phi < 12\text{ mm}$): Cường độ chịu kéo tính toán $R_s = R_{sc} = 225\text{ MPa}$ ($2250\text{ kg/cm}^2$).
    • Cốt thép nhóm AII ($\phi \ge 12\text{ mm}$): Cường độ chịu kéo tính toán $R_s = R_{sc} = 280\text{ MPa}$ ($2800\text{ kg/cm}^2$).

Implementation và kết quả

Quy trình tính toán kết cấu chi tiết

1. Sơ bộ kích thước tiết diện kết cấu

  • Bản sàn: Chiều dày $h_b$ xác định theo công thức: $$h_b = \frac{D}{m} L_{min} = \frac{1.0}{45} \times 4.8\text{ m} \approx 0.1066\text{ m} \rightarrow \text{Chọn } h_b = 12\text{ cm} = 120\text{ mm}$$ (với $m = 40 \div 45$ cho bản kê 4 cạnh, $D = 0.8 \div 1.4$).
  • Dầm chính: Chiều cao $h_d = (\frac{1}{8} \div \frac{1}{15}) l_d$; nhịp $l_d = 8.5\text{ m}$ (trục BC, DE) $\rightarrow$ Chọn $h_{dc} = 700\text{ mm}, b_{dc} = 300\text{ mm}$; dầm trục CD nhịp $4.9\text{ m}$ $\rightarrow$ Chọn $500 \times 300\text{ mm}$; dầm phụ chọn $500 \times 250\text{ mm}$.
  • Cột chịu lực: Diện tích tiết diện cột $A_c \ge K \frac{N}{R_b}$ với hệ số $K = 1.2$, lực nén tổng hợp $N = n \cdot q \cdot S$:
    • Cột giữa tầng 1–4: $N = 449.11\text{ tấn} \rightarrow A_c = 4145.6\text{ cm}^2 \rightarrow \text{Chọn } 650 \times 650\text{ mm}$.
    • Cột giữa tầng 5–9: Chọn $550 \times 550\text{ mm}$; tầng 10–12: Chọn $500 \times 500\text{ mm}$.
    • Kiểm tra độ dốc vát khi giảm tiết diện cột: $\tan \alpha = \frac{65 - 55}{65} = 0.154 \le \frac{1}{6} \approx 0.167$ (Thỏa mãn điều kiện cấu tạo).

2. Tính toán nội lực bản sàn điển hình (Ô sàn O3: $4.8\text{ m} \times 4.9\text{ m}$)

Tỷ số hai cạnh: $r = \frac{l_2}{l_1} = \frac{4.9}{4.8} = 1.021 < 2 \rightarrow$ Bản kê 4 cạnh làm việc theo 2 phương. Phương pháp tính: Sơ đồ khớp dẻo (Yield-line Theory) với các cạnh ngàm:

$$\frac{q_b \cdot l_{t1}^2 (3l_{t2} - l_{t1})}{12} = (2M_1 + M_{A1} + M_{B1})l_{t2} + (2M_2 + M_{A2} + M_{B2})l_{t1}$$

Với tĩnh tải $g = 500\text{ kg/m}^2$, hoạt tải $p = 480\text{ kg/m}^2 \rightarrow q_b = 980\text{ kg/m}^2 = 0.98\text{ T/m}^2$. Nhịp thông thủy tính toán: $l_{t1} = 4.8 - 0.3 = 4.5\text{ m}$; $l_{t2} = 4.9 - 0.3 = 4.6\text{ m}$. Tra hệ số khớp dẻo tương quan: $\alpha = 0.978, \beta_{D1} = \beta_{C1} = 1.1912, \beta_{D2} = \beta_{C2} = 0.9912$.

[Vế trái (VT)]:  (0.98 * 4.5^2 * (3 * 4.6 - 4.5)) / 12 = 15.38 Tm
[Vế phải (VP)]: (2 + 2 * 1.1912) * M1 * 4.6 + (2 * 0.978 + 2 * 0.9912) * M1 * 4.5 = 37.882 M1
=> M1 (Mô men dương nhịp phương ngắn) = 15.38 / 37.882 = 0.406 Tm = 40.6 kNm
=> M2 (Mô men dương nhịp phương dài)  = 0.978 * 0.406 = 0.397 Tm
=> MD1 (Mô men âm gối phương ngắn)    = 1.1912 * 0.406 = 0.484 Tm
=> MD2 (Mô men âm gối phương dài)     = 0.9912 * 0.406 = 0.402 Tm

Tính toán cốt thép bản sàn ($b = 100\text{ cm}, h_0 = 12 - 2 = 10\text{ cm}$, bê tông B22.5 $R_b = 130\text{ kg/cm}^2$, thép AI $R_s = 2250\text{ kg/cm}^2$):

  • Cốt thép nhịp phương ngắn ($M_1 = 0.406\text{ Tm}$): $$A_s = \frac{M_1}{R_s \cdot \gamma \cdot h_0} = \frac{40600}{2250 \cdot 0.984 \cdot 10} = 1.834\text{ cm}^2$$ Hàm lượng cốt thép: $\mu = \frac{A_s}{b \cdot h_0} = \frac{1.834}{100 \cdot 10} = 0.183% > \mu_{min} = 0.05%$. Bố trí thép: $\phi 8\text{a}200$ ($A_{s,chọn} = 2.51\text{ cm}^2$).
  • Cốt thép gối phương ngắn ($M_{D1} = 0.484\text{ Tm}$): $$A_s = \frac{48400}{2250 \cdot 0.981 \cdot 10} = 2.191\text{ cm}^2 \rightarrow \text{Bố trí thép } \phi 8\text{a}200\ (A_{s,chọn} = 2.51\text{ cm}^2)$$

3. Mô hình hóa khung phẳng Trục 3 và tổ hợp tải trọng trên SAP2000

Tải trọng tác dụng lên khung trục 3 bao gồm: Tĩnh tải bản thân dầm sàn tường xây, hoạt tải lệch tầng lệch nhịp (HT1, HT2), và tải trọng gió trái (GT), gió phải (GP) tính từ bảng nội suy áp lực gió theo chiều cao:

Cao độ +3.45m  (Tầng 1) : k = 0.8180 -> W_đẩy = 425.23 kG/m; W_hút = 318.92 kG/m
Cao độ +19.95m (Tầng 6) : k = 1.1295 -> W_đẩy = 587.16 kG/m; W_hút = 440.37 kG/m
Cao độ +38.85m (Tầng 12): k = 1.2731 -> W_đẩy = 661.81 kG/m; W_hút = 496.36 kG/m

Thiết lập 10 tổ hợp nội lực cơ bản và đặc biệt trong SAP2000:

  1. TH1 = TT + HT1
  2. TH2 = TT + HT2
  3. TH3 = TT + GT
  4. TH4 = TT + GP
  5. TH5 = TT + 0.9*(HT1 + GT)
  6. TH6 = TT + 0.9*(HT2 + GT)
  7. TH7 = TT + 0.9*(HT1 + GP)
  8. TH8 = TT + 0.9*(HT2 + GP)
  9. TH9 = TT + 0.9*GT
  10. TH10 = TT + 0.9*GP
SAP2000 v14 Output File Summary (Frame Axis 3):
=====================================================================
Member      Station (m)    Combo      P (kN)       V2 (kN)     M3 (kNm)
---------------------------------------------------------------------
COL_E_T1    0.00 (Base)    TH5        -4491.14      84.25       142.30
BEAM_BC_T1  0.00 (End I)   TH1        -12.40       218.60      -385.40
BEAM_BC_T1  4.25 (Midspan) TH1        -12.40         0.00       248.90
---------------------------------------------------------------------
Displacement check: Max top displacement Delta_max = 24.8 mm < H/500 = 77.7 mm (OK)

Đổi mới và đóng góp

  1. Ứng dụng linh hoạt hai trường phái tính toán sàn trên cùng một công trình:
    • Sử dụng sơ đồ khớp dẻo cho các ô sàn làm việc thông thường nhằm tận dụng khả năng phân phối lại nội lực của bê tông cốt thép, giúp tiết kiệm 12.4% khối lượng thép sàn so với sơ đồ đàn hồi thuần túy.
    • Sử dụng sơ đồ đàn hồi (tra bảng thực hành Vũ Mạnh Hùng) cho các ô sàn vệ sinh có yêu cầu nghiêm ngặt về chống nứt và chống thấm nước ($P = 8648\text{ kg}, M_1 = 0.0291 \cdot P, M_{11} = 0.04744 \cdot P$).
  2. Chiến lược tối ưu hóa tiết diện cột nhiều cấp (Multi-step Cross-section Optimization):
    • Giảm dần tiết diện cột từ $650 \times 650\text{ mm}$ (tầng 1–4) xuống $550 \times 550\text{ mm}$ (tầng 5–9) và $500 \times 500\text{ mm}$ (tầng 10–12). Giải pháp này giảm 18.7% thể tích bê tông cột và 14.2% tải trọng truyền xuống móng, đồng thời tuân thủ triệt để góc vát truyền lực cấu tạo $\tan \alpha \le 1/6$.
  3. Giải pháp móng cọc ép đô thị kiểm soát rung chấn:
    • Thay vì phương án cọc khoan nhồi chi phí cao hoặc móng nông không đủ sức chịu tải trên lớp đất đắp dày $1.2\text{ m}$ và bùn dẻo nhão, công trình sử dụng móng cọc ép BTCT tiết diện $300 \times 300\text{ mm}$. Phương án giúp giảm 28.5% chi phí xử lý nền móng và triệt tiêu hoàn toàn tác động rung chấn/tiếng ồn đối với các tòa nhà lân cận tại đường Nguyễn Phong Sắc.

Ứng dụng thực tế và triển khai

Giải pháp kỹ thuật thi công then chốt

  • Công tác ép cọc BTCT: Sử dụng dàn ép thủy lực robot tải trọng ép tĩnh $P_{ép} = (1.5 \div 2.0) P_{tk}$, kiểm tra ngắt cọc khi đồng hồ áp lực đạt giá trị thiết kế và đầu cọc đã cắm ngập vào tầng cát mịn chặt vừa tối thiểu $1.5\text{ m}$.
  • Công tác đất: Đào đất hố móng bằng máy đào gầu nghịch dung tích gầu $0.5\text{ m}^3$ kết hợp nhân công sửa thành hố móng và đáy đài cọc; bố trí hệ thống mương rãnh thu nước mặt và máy bơm chìm dự phòng.
  • Công tác bê tông cốt thép dầm sàn: Ghép ván khuôn phủ phim, chống hệ giáo thép định hình Pal; đổ bê tông thương phẩm độ sụt $12 \pm 2\text{ cm}$ bằng xe bơm cần kết hợp bơm tĩnh.
TIẾN ĐỘ THI CÔNG TỔNG THỂ (180 NGÀY):
[Giai đoạn 1: 30 ngày] -> Cọc ép, Đào đất, Bê tông lót đài giằng móng
[Giai đoạn 2: 90 ngày] -> Thi công khung sàn BTCT tầng 1 đến tầng 12 (7.5 ngày/sàn)
[Giai đoạn 3: 40 ngày] -> Xây tường bao, ngăn phòng, lắp đặt vách nhôm kính
[Giai đoạn 4: 20 ngày] -> Hoàn thiện sơn bả, MEP, nghiệm thu bàn giao PCCC

Thiết kế Tổng mặt bằng & Cung ứng tài nguyên

  • Hệ thống cấp điện thi công: Nguồn điện lấy từ lưới trung thế $22\text{ kV}$ qua trạm biến áp hạ thế $380/220\text{ V}$ công suất $160\text{ kVA}$, tính toán tiết diện dây dẫn cáp đồng bọc cao su chịu tải cho cần trục tháp, máy vận thăng, trạm bơm bê tông và chiếu sáng bảo vệ.
  • Hệ thống cấp nước: Sử dụng tuyến ống thép tráng kẽm đường kính $D = 75\text{ mm}$ từ mạng lưới cấp nước đô thị kết hợp bể chứa trung chuyển dung tích $30\text{ m}^3$ để cấp nước dưỡng hộ bê tông và cứu hỏa tạm thời.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phân tích kết cấu dạng khung phẳng: Việc tách riêng khung phẳng Trục 3 để phân tích trên SAP2000 tuy thỏa mãn tiêu chuẩn thiết kế truyền thống nhưng chưa mô phỏng hết hiệu ứng xoắn tổng thể của toàn bộ công trình 3D dưới tác động của gió xiên góc $45^\circ$.
  2. Khảo sát động đất: Chưa phân tích phổ phản ứng động đất theo tiêu chuẩn TCVN 9386-2012 (do tiêu chuẩn thiết kế thời điểm thực hiện tập trung vào TCVN 2737-1995).

Hướng phát triển nâng cao

  • Mô hình hóa thông tin công trình (BIM 4D/5D): Áp dụng Autodesk Revit Structure kết hợp Navisworks để quản lý xung đột không gian kết cấu - cơ điện (MEP) và lập tiến độ chi phí theo thời gian thực.
  • Tối ưu hóa hệ kết cấu nhẹ: Nghiên cứu ứng dụng sàn bóng (BubbleDeck) hoặc sàn hộp rỗng (Cobiax) để giảm $30%$ trọng lượng bản thân sàn, mở rộng bước nhịp văn phòng lên $8.5\text{ m} \times 8.5\text{ m}$ không dầm phụ.
  • Mô hình hóa phần tử hữu hạn 3D trên ETABS/SAFE: Đánh giá dao động riêng, chu kỳ tự nhiên $T_1, T_2, T_3$ và kiểm tra gia tốc đỉnh sàn dưới động đất cấp 7.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Công trình Xây dựng: Nắm bắt trọn vẹn quy trình làm đồ án tốt nghiệp kỹ sư chuẩn mực, từ bước xác định tải trọng, tính sàn khớp dẻo, mô hình SAP2000 đến bố trí bản vẽ cốt thép và lập biện pháp thi công.
  • Kỹ sư thiết kế kết cấu trẻ: Tham khảo phương pháp dồn tải trọng phân bố hình thang/tam giác về đều trên dầm, kỹ thuật kiểm tra giảm tiết diện cột và công thức tính toán móng cọc trên nền địa chất nhiều lớp.
  • Nhà thầu thi công & Chủ đầu tư: Cung cấp tài liệu tham khảo thực tế về biện pháp ép cọc hạn chế ảnh hưởng đô thị, thiết kế tổng mặt bằng cấp điện - nước công trường và tối ưu hóa chi phí cốp pha.
  • Cán bộ nghiên cứu & Giảng viên: Dữ liệu thực nghiệm so sánh tính toán nội lực giữa phương pháp giải tích (khớp dẻo, đàn hồi) và phương pháp số (Phần tử hữu hạn SAP2000).

Câu hỏi thường gặp

1. Điều kiện địa chất nào bắt buộc chuyển từ móng cọc ép sang cọc khoan nhồi?

Cọc ép BTCT ($300 \times 300\text{ mm}$) thích hợp với tải trọng công trình dưới 15 tầng và lực ép đầu cọc $P_{ép} \le 150 - 200\text{ tấn}$. Khi công trình vượt trên 15 tầng, tải trọng chân cột vượt quá $600\text{ tấn}$, hoặc địa chất có lớp cuội sỏi/đá cứng dày khiến cọc ép không thể xuyên qua, kỹ sư bắt buộc phải chuyển sang giải pháp cọc khoan nhồi đường kính $D \ge 800\text{ mm} - 1200\text{ mm}$.

2. Tại sao sàn vệ sinh phải tính toán theo sơ đồ đàn hồi thay vì sơ đồ khớp dẻo?

Sơ đồ khớp dẻo cho phép bản sàn hình thành các vết nứt dẻo tại gối và nhịp để tái phân phối mô men, giúp tiết kiệm thép nhưng làm mở rộng bề rộng khe nứt ($w_{cr} > 0.2\text{ mm}$). Bản sàn vệ sinh tiếp xúc thường xuyên với nước và hóa chất tẩy rửa, do đó bắt buộc phải tính theo sơ đồ đàn hồi để kiểm soát độ võng và độ mở rộng khe nứt nghiêm ngặt, ngăn ngừa hiện tượng thấm dột qua sàn.

3. Quy định giảm hoạt tải đứng trong nhà cao tầng theo TCVN 2737-1995 được áp dụng như thế nào?

Đối với các phòng làm việc/văn phòng có diện tích $A > A_1 = 9\text{ m}^2$, hệ số giảm tải hoạt tải được tính theo: $$\psi_{A1} = 0.4 + \frac{0.6}{\sqrt{A / A_1}}$$ Giúp giảm giá trị tải trọng tính toán tác dụng lên các cấu kiện chịu lực chính (cột, móng) mà vẫn đảm bảo độ tin cậy kết cấu.

4. Hệ số khí động $c$ của tải trọng gió được quy chuẩn như thế nào?

Theo TCVN 2737-1995, đối với công trình hình hộp chữ nhật thông thường, bề mặt đón gió trực diện chịu áp lực đẩy với hệ số khí động $c = +0.8$; bề mặt khuất gió phía sau chịu áp lực hút với hệ số $c = -0.6$.

5. Biện pháp an toàn quan trọng nhất khi ép cọc sát nhà dân lân cận là gì?

Cần khảo sát hiện trạng (chụp ảnh, lập biên bản vết nứt cũ), quan trắc lún nghiêng mốc chuẩn, bố trí khoan dẫn rút đất giảm áp lực nén hông ($\phi 200 - 300\text{ mm}$) nếu lớp đất mặt quá chặt, và duy trì tốc độ ép cọc ổn định dưới $1\text{ cm/s}$.

Kết luận

Đồ án tốt nghiệp "Thiết kế toà nhà D5 văn phòng và siêu thị" là một công trình nghiên cứu ứng dụng toàn diện, giải quyết trọn vẹn chuỗi nhiệm vụ thiết kế xây dựng công trình cao tầng đô thị:

  • Về Kiến trúc: Đảm bảo công năng hỗn hợp siêu thị - văn phòng với giải pháp không gian mở linh hoạt bằng vách kính nhôm.
  • Về Kết cấu: Mô hình hóa chính xác khung không gian quy về khung phẳng chịu tải trọng gió tĩnh vùng II-B trên SAP2000, tính toán tối ưu cốt thép cấu kiện và giải pháp móng cọc ép an toàn trên tầng đất cát mịn.
  • Về Thi công: Xây dựng biện pháp tổ chức thi công chuẩn mực với sơ đồ mạng tiến độ 180 ngày và tổng mặt bằng đáp ứng đầy đủ an toàn lao động, vệ sinh môi trường.

Công trình là tài liệu tham khảo giá trị cho sinh viên ngành Xây dựng Dân dụng & Công nghiệp, kỹ sư thiết kế kết cấu và các nhà quản lý dự án xây dựng cao tầng tại Việt Nam. Quý độc giả, kỹ sư và sinh viên có thể ứng dụng trực tiếp các bảng tính quy đổi tải trọng, sơ đồ khớp dẻo và mô hình tổ hợp nội lực trong đồ án để triển khai cho các dự án kết cấu tương đương.
