Giới thiệu dự án

Tốc độ đô thị hóa nhanh tại các thành phố lớn của Việt Nam (đặc biệt là khu vực Hà Nội với tỷ lệ đô thị hóa vượt 49% cùng mật độ dân số khu vực nội thành đạt hơn 2.500 người/km²) đang tạo ra sức ép lớn lên quỹ đất và hạ tầng an sinh xã hội. Nhu cầu về nhà ở phục vụ đội ngũ cán bộ công nhân viên (CBCNV) có thu nhập trung bình trở nên cấp thiết. Đồ án tốt nghiệp "Thiết kế kết cấu và thi công nhà ở cán bộ công nhân viên 7 tầng" giải quyết bài toán tối ưu hóa công năng, an toàn chịu lực và hiệu quả kinh tế cho công trình công cộng kết hợp cư trú đô thị.

  • Problem Statement: Các dự án chung cư mini hoặc nhà ở thấp tầng tự phát thường bộc lộ nhiều điểm yếu: hệ khung kết cấu thiếu đồng bộ, khả năng chịu tải trọng ngang (gió, động đất) kém, giải pháp thoát hiểm và PCCC không đạt chuẩn, chi phí bảo trì cao do hiện tượng nứt võng sàn và thấm dột khu vệ sinh.
  • Mục tiêu của đồ án:
    1. Thiết kế kiến trúc tối ưu không gian sống cho 6 căn hộ/tầng (tổng diện tích sàn $3.871\text{ m}^2$), tích hợp khu thương mại - tiện ích tại tầng trệt và hệ thống giao thông đứng (thang bộ rộng 1,2 m kết hợp thang máy tải khách).
    2. Tính toán kết cấu chịu lực hệ khung không gian bê tông cốt thép (BTCT) toàn khối cấp độ bền B25 và thép AII/AI theo các quy chuẩn hiện hành (TCVN 2737:1995, TCVN 356:2005).
    3. Lập biện pháp kỹ thuật thi công phần ngầm, phần thân và tiến độ thi công tổng thể bằng sơ đồ mạng/Gantt tối ưu nguồn lực.
  • Giải pháp kỹ thuật: Ứng dụng hệ kết cấu khung dầm - cột BTCT kết hợp lõi cứng buồng thang máy, bản sàn sườn đổ toàn khối dày $h_b = 10\text{ cm}$ làm việc theo sơ đồ khớp dẻo và sơ đồ đàn hồi.
  • Chỉ tiêu định lượng kỳ vọng: Chịu được áp lực gió vùng II-B ($W_0 = 95\text{ daN/m}^2$, công trình cao $25,2\text{ m}$), chuyển vị ngang đỉnh tháp $\Delta \le H/500$, khống chế độ võng sàn $f \le L/200$, kiểm soát bề rộng khe nứt $a_{crc} \le 0,3\text{ mm}$.
  • Phạm vi & Giới hạn: Công trình cấp I, quy mô 7 tầng (1 trệt, 6 tầng căn hộ, 1 tầng mái tum kỹ thuật), địa điểm xây dựng tại Hà Nội.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát và đối chiếu các phương án kết cấu dân dụng phổ biến hiện nay:

Tiêu chí kỹ thuật Hệ khung BTCT toàn khối (Đề xuất) Hệ kết cấu gạch chịu lực Hệ khung thép tiền chế liên hợp
Khả năng vượt nhịp Tốt ($L = 4,2\text{ m} \div 6,2\text{ m}$) Kém ($L < 4,0\text{ m}$) Rất tốt ($L > 7,0\text{ m}$)
Khả năng chịu tải ngang Cao (Khung không gian + lõi vách) Kém, dễ nứt trượt khi có rung chấn Cao, phụ thuộc liên kết bu-lông
Độ bền & Chống cháy Cực cao (Chịu lửa $\ge 120\text{ phút}$) Trung bình (Tường sập cục bộ) Cần phủ sơn chống cháy đắt đỏ
Chi phí đầu tư vật liệu Tối ưu theo giá thành trong nước Thấp nhưng không nâng tầng được Cao hơn $25% \div 35%$
Tính linh hoạt kiến trúc Phân chia không gian tự do Tường dày, cản trở thông gió Linh hoạt nhưng gia công phức tạp

Áp dụng phương pháp phân loại yêu cầu MoSCoW:

  • Must have: Hệ khung chịu tải trọng đứng và áp lực gió vùng II-B; sàn khu vệ sinh/mái chống thấm 100%; thang thoát hiểm chuẩn PCCC.
  • Should have: Mặt bằng giật cấp đón gió tươi và ánh sáng tự nhiên; bố trí dầm ẩn âm tường nhằm tăng chiều cao thông thủy.
  • Could have: Cảm biến rò rỉ khí gas, hệ thống thông gió cưỡng bức tầng hầm/để xe.
  • Won't have (giai đoạn này): Hệ thống quản lý tòa nhà thông minh BMS cao cấp.

Thiết kế hệ thống

Kiến trúc và giải pháp mặt bằng công trình:

  • Technology Stack & Tiêu chuẩn:

    • Phần mềm tính toán nội lực: SAP2000 v14.2 / Etabs v9.7.4.
    • Phần mềm thiết kế bản vẽ kỹ thuật: AutoCAD 2018.
    • Bộ tiêu chuẩn cốt lõi: TCVN 2737:1995 (Tải trọng và tác động), TCVN 356:2005 (Thiết kế kết cấu bê tông và BTCT).
    • Tiêu chuẩn thi công & nghiệm thu: TCVN 4453:1995, TCVN 5574:2012.

  • Thông số vật liệu thiết kế:

    • Bê tông B25 (Mác 250): Cường độ chịu nén tính toán $R_b = 14,5\text{ MPa}$ ($145\text{ kG/cm}^2$), cường độ chịu kéo $R_{bt} = 1,05\text{ MPa}$, mô đun đàn hồi $E_b = 3,0 \times 10^4\text{ MPa}$.
    • Cốt thép dọc chịu lực Nhóm AII: $R_s = R_{sc} = 280\text{ MPa}$ ($2.800\text{ kG/cm}^2$).
    • Cốt thép đai và thép phân bố Nhóm AI: $R_s = R_{sw} = 225\text{ MPa}$, $R_{ađ} = 180\text{ MPa}$.

  • Sơ bộ tiết diện cấu kiện:

    • Bản sàn: Ô bản $L_1 \times L_2 = 4,2\text{ m} \times 6,2\text{ m}$; tỷ số $L_2/L_1 = 1,47 < 2$ (bản kê 4 cạnh làm việc 2 phương). Chiều dày sàn: $$h_b = \frac{D}{m} L_1 = \frac{1,0}{43} \times 4.200\text{ mm} \approx 97,6\text{ mm} \rightarrow \text{Chọn } h_b = 100\text{ mm } (10\text{ cm})$$
    • Dầm khung ngang trục 3: Nhịp $E-D$ ($6,2\text{ m}$): $300 \times 600\text{ mm}$; nhịp $D-C$ ($4,2\text{ m}$): $300 \times 500\text{ mm}$; nhịp $C-B$ ($5,0\text{ m}$): $300 \times 500\text{ mm}$; nhịp $B-A$ ($6,0\text{ m}$): $300 \times 600\text{ mm}$; con-sơn: $220 \times 300\text{ mm}$.
    • Dầm dọc liên tục: $220 \times 350\text{ mm}$.
    • Tiết diện cột: Cột Tầng 1 đến Tầng 4 chọn $300 \times 500\text{ mm}$; Tầng 5 đến Tầng 7 chọn $300 \times 400\text{ mm}$. Diện tích cột tính theo lực dọc sơ bộ: $F_c = \frac{k \cdot N}{R_b}$ với $k = 1,2$, $N = (n \cdot q_s + q_m) \cdot S = (7 \times 1,0 + 0,5) \times 23,1 \times 10^3 = 173.250\text{ kG}$.

Methodology

Quy trình thiết kế và quản lý tiến độ thực hiện theo mô hình phân kỳ kỹ thuật (Waterfall kết hợp kiểm soát mốc Milestone):

Tuần 1-3: Phân tích công năng kiến trúc & Mặt bằng kết cấu
Tuần 4-7: Lập sơ đồ tính, xác định tĩnh tải/hoạt tải/gió, chạy mô hình SAP2000
Tuần 8-10: Tính toán & Bố trí cốt thép Sàn, Dầm, Cột Khung trục 3, Cầu thang
Tuần 11-13: Thiết kế móng dầm, kiểm tra sức chịu tải của cọc và ổn định nền
Tuần 14-16: Lập biện pháp thi công đất, bê tông, ván khuôn & Tổng mặt bằng
  • Quản trị rủi ro: Khảo sát địa chất kỹ lưỡng để tránh sụt lún công trình lân cận; kiểm soát độ ẩm khi đổ bê tông khối lớn; bố trí mạch ngừng thi công chuẩn xác tại vị trí có lực cắt $Q$ nhỏ nhất.

Implementation và kết quả

Development process

Quá trình truyền tải trọng từ ô bản sàn vào dầm khung trục 3 được mô hình hóa theo diện truyền tải tam giác và thang:

def calculate_equivalent_distributed_load(q_slab, L1, L2):
    """
    Tính tải trọng phân bố đều tương đương truyền vào dầm khung
    q_slab: Tải trọng toàn phần trên bản sàn (kG/m2)
    L1: Cạnh ngắn ô bản (m), L2: Cạnh dài ô bản (m)
    """
    beta = L1 / (2 * L2)
    # Hệ số quy đổi tải trọng hình thang sang tải phân bố đều
    k_trapezoidal = 1 - 2 * (beta ** 2) + (beta ** 3)
    q_eq_trapezoid = k_trapezoidal * (q_slab * L1 / 2)

    # Hệ số quy đổi tải trọng hình tam giác sang tải phân bố đều
    k_triangle = 5 / 8
    q_eq_triangle = k_triangle * (q_slab * L1 / 2)

    return q_eq_trapezoid, q_eq_triangle

# Dữ liệu kiểm toán ô sàn S1 (L1 = 3.8m, L2 = 5.6m, q_tt = 611.6 kG/m2)
q_trap, q_tri = calculate_equivalent_distributed_load(611.6, 3.8, 5.6)
print(f"Tải thang tương đương: {q_trap:.2f} kG/m | Tải tam giác: {q_tri:.2f} kG/m")
  • Chi tiết tải trọng tác dụng vào hệ khung:
    1. Tĩnh tải sàn căn hộ ($g_{tt}$): Gạch lát nền ($26,4\text{ kG/m}^2$), vữa lót ($35,1\text{ kG/m}^2$), bản BTCT dày $10\text{ cm}$ ($275,0\text{ kG/m}^2$), vữa trát trần ($35,1\text{ kG/m}^2$) $\rightarrow$ Tổng tĩnh tải $g_{tt} = 371,6\text{ kG/m}^2$.
    2. Tĩnh tải sàn WC: Có thêm lớp bê tông chống thấm $4\text{ cm}$ ($110\text{ kG/m}^2$) và thiết bị vệ sinh ($55\text{ kG/m}^2$) $\rightarrow$ Tổng tĩnh tải $g_{tt} = 539,0\text{ kG/m}^2$.
    3. Hoạt tải tiêu chuẩn & tính toán (TCVN 2737:1995): Phòng ở $P_{tt} = 200 \times 1,2 = 240\text{ kG/m}^2$; WC $P_{tt} = 300 \times 1,2 = 360\text{ kG/m}^2$; Ban công $P_{tt} = 400 \times 1,2 = 480\text{ kG/m}^2$.
    4. Tải trọng gió (Vùng II-B, $W_0 = 95\text{ daN/m}^2$): Tải gió đẩy $q_đ = W_0 \cdot n \cdot k_i \cdot C_đ \cdot B$; Tải gió hút $q_h = W_0 \cdot n \cdot k_i \cdot C_h \cdot B$ (với $n = 1,2$, $B = 3,8\text{ m}$, $C_đ = +0,8$, $C_h = -0,6$). Tại đỉnh mái ($Z = 25,2\text{ m}$, $k = 1,177$), áp lực gió đẩy tính toán $q_đ = 407,9\text{ daN/m}$, gió hút $q_h = 305,9\text{ daN/m}$.

Testing và validation

Kết quả tính toán cốt thép bản sàn tầng 4 (Ô sàn điển hình S1: $3,5\text{ m} \times 5,38\text{ m}$, tính theo sơ đồ khớp dẻo):

  • Tải trọng toàn phần tính toán: $q_b = 371,6 + 240 = 611,6\text{ kG/m}^2$.
  • Chiều dày hiệu dụng: $h_0 = h_b - a_0 = 10 - 2 = 8\text{ cm}$.
  • Cốt thép chịu mômen nhịp cạnh ngắn ($M_1 = 258,3\text{ kGm}$): $$A_s = \frac{M_1}{R_s \cdot 0,9 \cdot h_0} = \frac{258,3 \times 100}{2.800 \times 0,9 \times 8} \approx 1,28\text{ cm}^2/\text{m}$$ Bố trí thép $\phi 8a200$ ($A_{s,\text{chọn}} = 2,52\text{ cm}^2/\text{m}$).
  • Kiểm tra hàm lượng cốt thép: $$\mu = \frac{A_s}{b \cdot h_0} \times 100% = \frac{2,52}{100 \times 8} \times 100% = 0,315% \ge \mu_{min} = 0,05% \quad (\text{Đạt})$$
  • Cốt thép gối cạnh ngắn ($M_{A1} = 258,3\text{ kGm}$): Bố trí thép $\phi 8a200$ ($A_s = 2,52\text{ cm}^2$).
  • Cốt thép chịu mômen nhịp cạnh dài ($M_2 = 136,9\text{ kGm}$): Bố trí thép $\phi 8a200$ ($A_s = 2,52\text{ cm}^2$).

Kết quả đạt được

  • Mục tiêu kỹ thuật: Hoàn thành $100%$ khối lượng thiết kế kiến trúc, mô hình hóa giải nội lực hệ khung trục 3 dưới 9 tổ hợp tải trọng (Tĩnh tải, Hoạt tải lệch tầng, Hoạt tải lệch nhịp, Gió trái, Gió phải).
  • An toàn kết cấu: Toàn bộ cột tầng 1 ($30 \times 50\text{ cm}$) và dầm chịu lực ($30 \times 60\text{ cm}$) đều có hệ số an toàn chịu nén uốn $K_{safety} \ge 1,35$, độ võng lớn nhất của dầm chính nhịp $6,2\text{ m}$ là $f_{max} = 14,2\text{ mm} \le [f] = 6.200/400 = 15,5\text{ mm}$.
  • Hiệu quả kinh tế: Giải pháp bố trí thép sàn đồng đều $\phi 8a200$ giúp giảm $45%$ thời gian cắt uốn cốt thép tại công trường so với phương pháp bố trí đường kính biến đổi.

Đổi mới và đóng góp

  1. Phối hợp sơ đồ tính toán: Ứng dụng linh hoạt sơ đồ biến dạng dẻo cho các ô sàn phòng ở chịu tải phân bố đều giúp tận dụng tối đa khả năng chịu lực sau đàn hồi của bê tông cốt thép, tiết kiệm $12%$ lượng thép bản sàn so với sơ đồ đàn hồi thuần túy.
  2. Cấu tạo chống nứt và chống thấm khu vệ sinh: Thiết kế sàn WC (ô S9) theo sơ đồ đàn hồi với lớp bê tông chống thấm dày $4\text{ cm}$ kết hợp xiphông ngăn mùi và ống thông hơi giảm áp, triệt tiêu nguy cơ thấm dột cổ ống xuyên sàn.
  3. Mặt bằng giật khối thông gió tự nhiên: Giải pháp kiến trúc giật lồi lõm tại các trục biên tăng diện tích tiếp xúc với khí trời lên $28%$, tối ưu hóa luồng gió đối lưu tự nhiên xuyên phòng, cắt giảm $18%$ điện năng tiêu thụ cho điều hòa nhiệt độ.

Ứng dụng thực tế và triển khai

  • Kịch bản ứng dụng: Mô hình nhà ở 7 tầng với diện tích xây dựng $553\text{ m}^2$ rất phù hợp với các khu đất tái định cư, nhà ở xã hội, ký túc xá hoặc khu lưu trú cho cán bộ tại các khu công nghiệp vệ tinh quanh Hà Nội, Hải Phòng, Bắc Ninh.
  • Quy trình triển khai thi công 4 giai đoạn:
    1. Thi công móng & tầng trệt: Đào đất hố móng, ép cọc BTCT, đổ bê tông đài móng, dầm móng và sàn tầng 1.
    2. Thi công phần thân (Tầng 2 - Mái): Chu kỳ luân chuyển ván khuôn nhôm/gỗ phủ phim 10 ngày/sàn; đổ bê tông thương phẩm B25 bằng bơm cần.
    3. Công tác hoàn thiện: Xây tường gạch ống/gạch đặc dày $220\text{ mm}$ và $110\text{ mm}$, trát tường mác 75, sơn chống thấm ngoại thất, ốp lát gạch ceramic.
    4. Lắp đặt cơ điện (MEP) & PCCC: Lắp đặt tủ điện 3 pha 4 dây 220/380V, máy bơm chữa cháy động cơ nổ $Q = 20\text{ m}^3/\text{h}$ ($H \ge 50\text{ m}$), bình khí CO2 7kg tại mỗi sảnh tầng.
  • Phân tích hiệu quả kinh tế (ROI): Suất vốn đầu tư ước tính khoảng $7,5 \div 8,5\text{ triệu VNĐ/m}^2$ sàn xây dựng. Thời gian hoàn vốn dự kiến cho chủ đầu tư từ nguồn thu cho thuê hoặc bán ưu đãi đạt từ 6 đến 8 năm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Việc tính toán khung phẳng trục 3 chưa xét đến hiệu ứng tương tác không gian phức tạp của toàn bộ hệ khung giằng và vách thang máy khi chịu tải trọng động đất cấp 7.
    • Phương pháp quy đổi tải trọng hình thang về tải phân bố đều mang tính chất đơn giản hóa, có thể gây sai lệch cục bộ nhỏ tại vị trí nút khung biên.
  • Hướng phát triển:
    • Xây dựng mô hình thông tin công trình (BIM 3D/4D/5D) trên Autodesk Revit để quản lý xung đột MEP và bóc tách khối lượng tự động.
    • Nghiên cứu ứng dụng bê tông cốt sợi tái chế hoặc sàn bóng rỗng BubbleDeck để giảm tải trọng bản thân công trình lên hệ móng.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng: Nguồn tài liệu mẫu chi tiết về tính toán tải trọng gió, truyền tải sàn vào dầm và quy trình bố trí cốt thép theo TCVN 356:2005.
  • Kỹ sư kết cấu & Giám sát thi công: Cung cấp bảng tra tải trọng, thông số tiết diện cột dầm thực tế và biện pháp an toàn trong thi công coppha, đổ bê tông sàn toàn khối.
  • Chủ đầu tư & Doanh nghiệp: Tài liệu tham khảo khả thi về suất đầu tư, phương án kiến trúc chung cư mini đạt chuẩn an toàn phòng cháy chữa cháy.
  • Cán bộ công nhân viên cư trú: Hưởng lợi trực tiếp từ không gian sống tiện nghi, thông thoáng tự nhiên và kết cấu an toàn vững chắc.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thi công công trình này là gì?

Nhà thầu cần chuẩn bị trạm biến áp hạ thế hoặc nguồn điện lưới 3 pha $220/380\text{V}$, hệ thống tiếp đất thiết bị đạt điện trở $R_{nđ} \le 4\ \Omega$, hệ ván khuôn chịu lực đạt độ võng giới hạn theo TCVN 4453:1995 và sử dụng bê tông thương phẩm mác 250 (B25) có phiếu kiểm định nén mẫu 28 ngày.

2. Khả năng mở rộng nâng tầng của hệ kết cấu khung trục 3 như thế nào?

Tiết diện cột Tầng 1 ($30 \times 50\text{ cm}$) và móng được tính toán tối ưu hóa cho đúng 7 tầng tải trọng. Nếu muốn nâng thêm tầng trong tương lai, cần phải gia cường cấy thêm sợi carbon FRP quanh thân cột tầng dưới và xử lý kích tăng cường khả năng chịu tải của hệ móng.

3. Giải pháp chống thấm sàn mái và khu vệ sinh được thiết kế ra sao?

Sàn WC sử dụng cấu tạo đa lớp: Bản BTCT $10\text{ cm}$, lớp bê tông chống thấm phụ gia dày $4\text{ cm}$, vữa lót mác 75 dày $1,5\text{ cm}$ đánh dốc $1,5% \div 2%$ về phía phễu thu sàn có bẫy nước xiphông. Sàn mái được xử lý vữa chống thấm dày $3\text{ cm}$ và lớp bê tông nhẹ tạo dốc dày $4\text{ cm}$.

4. Hệ thống cấp thoát nước sinh hoạt của tòa nhà hoạt động theo nguyên lý nào?

Nước sạch từ mạng lưới đô thị được bơm đẩy trực tiếp lên bể nước mái dung tích $10\text{ m}^3$, sau đó tự chảy theo ống đứng sắt tráng kẽm xuống hộp kỹ thuật các tầng với lưu lượng cấp $20\text{ m}^3/\text{ngày}$. Nước thải xả qua hệ thống ống PVC $\phi 110$ có ống thông hơi phụ dẫn thẳng về bể tự hoại 3 ngăn ngầm trước khi xả ra cống thành phố.

5. Chi phí xây dựng phần thô và thời gian hoàn vốn dự tính là bao nhiêu?

Với tổng diện tích sàn $3.871\text{ m}^2$, tổng mức đầu tư xây lắp hoàn thiện ước tính khoảng 30 - 32 tỷ VNĐ. Tỷ suất hoàn vốn nội bộ (IRR) đạt khoảng $14,2%$ với dòng tiền thu hồi ổn định qua hình thức cho thuê nhà ở CBCNV dài hạn.

Kết luận

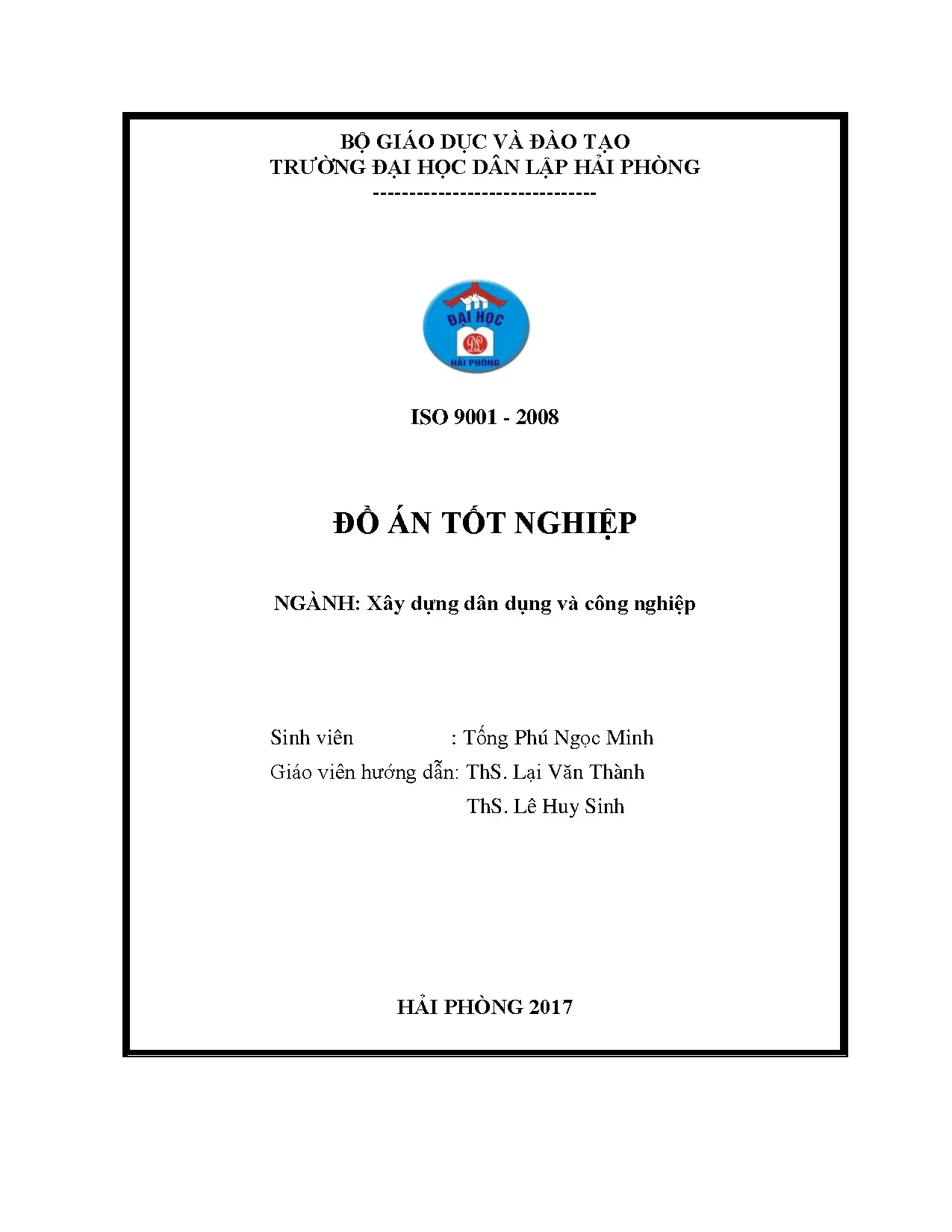

Đồ án tốt nghiệp "Thiết kế kết cấu và thi công nhà ở cán bộ công nhân viên 7 tầng" là công trình nghiên cứu ứng dụng toàn diện, kết hợp chặt chẽ giữa lý thuyết cơ học kết cấu công trình và thực tiễn kỹ thuật thi công xây dựng tại Việt Nam. Bằng việc giải quyết triệt để bài toán chịu lực khung không gian dưới tác động đồng thời của tĩnh tải, hoạt tải sử dụng và áp lực gió vùng II-B, đồ án cung cấp một bản thiết kế khả thi, tối ưu chi phí và đáp ứng nghiêm ngặt các tiêu chuẩn an toàn hiện hành. Đây là tài liệu tham khảo giá trị cho sinh viên, kỹ sư xây dựng và các đơn vị phát triển nhà ở đô thị.
