Luận văn tốt nghiệp: Thiết kế văn phòng công ty TNHH Sao Đỏ - Lê Văn Măng

Nghiên cứu chi tiết về thiết kế văn phòng công ty TNHH Sao Đỏ. Phân tích các giải pháp thiết kế hiện đại, ứng dụng thực tiễn và xu hướng nội thất văn phòng.

• Người hướng dẫn: Lại Văn Mạnh
• Trường học: Đại học Dân lập Hải Phòng
• Chuyên ngành: Xây dựng
• Đề tài: Văn phòng công ty TNHH Sao Đỏ
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2010
• Địa điểm: Hải Phòng

Tóm tắt

I. Tổng quan về luận văn nhà văn phòng công ty TNHH Sao Đỏ

Luận văn tốt nghiệp về nhà văn phòng Công ty TNHH Sao Đỏ là một đề tài thực tiễn, gắn liền với sự phát triển của ngành xây dựng. Công trình này yêu cầu sự kết hợp giữa kiến trúc hiện đại và công năng sử dụng hiệu quả cho một doanh nghiệp. Đồ án này thường bao gồm thiết kế mặt bằng, kết cấu và các giải pháp kỹ thuật. Việc nghiên cứu giúp sinh viên vận dụng lý thuyết vào thực tế, từ khâu khảo sát đến thiết kế. Đề tài này phản ánh nhu cầu xây dựng văn phòng chuyên nghiệp trong bối cảnh kinh tế năng động. Nghiên cứu cần xem xét vị trí địa lý, điều kiện tự nhiên và quy chuẩn xây dựng hiện hành. Kết quả là một bộ hồ sơ thiết kế hoàn chỉnh, có tính khả thi cao.

1.1. Mục tiêu của đồ án thiết kế văn phòng

Mục tiêu chính là thiết kế một công trình văn phòng đảm bảo công năng, mỹ thuật và kinh tế. Đồ án phải đáp ứng nhu cầu làm việc của công ty, tạo môi trường thoải mái cho nhân viên. Thiết kế cần tuân thủ các quy chuẩn kỹ thuật xây dựng của Việt Nam. Sinh viên phải tính toán tải trọng, chọn vật liệu phù hợp và bố trí mặt bằng khoa học. Cuối cùng, sản phẩm là bản vẽ kỹ thuật và thuyết minh chi tiết, thể hiện năng lực chuyên môn.

1.2. Vai trò của công ty TNHH Sao Đỏ trong đề tài

Công ty TNHH Sao Đỏ là đối tượng nghiên cứu cụ thể, cung cấp bối cảnh và yêu cầu thực tế. Vai trò của doanh nghiệp định hình phong cách và tiêu chí thiết kế cho văn phòng. Đồ án có thể giải quyết các bài toán về không gian làm việc, khu vực tiếp khách và kho lưu trữ. Việc nghiên cứu giúp hiểu rõ mô hình tổ chức của một công ty TNHH. Kết quả thiết kế nhằm nâng cao hình ảnh chuyên nghiệp và hiệu quả hoạt động của công ty.

II. Phân tích các vấn đề kỹ thuật trong thiết kế văn phòng

Thiết kế nhà văn phòng đặt ra nhiều vấn đề kỹ thuật cần giải quyết. Bài toán kết cấu là then chốt, đảm bảo công trình chịu được tải trọng và an toàn bền vững. Các yếu tố như móng, cột, dầm, sàn phải được tính toán cẩn thận dựa trên địa chất công trình. Hệ thống cấp thoát nước, điện và điều hòa không khí cũng cần được tích hợp hài hòa. Vấn đề chống nóng, cách âm và chiếu sáng tự nhiên ảnh hưởng trực tiếp đến chất lượng làm việc. Đồ án cần tuân thủ nghiêm ngặt các tiêu chuẩn xây dựng để đảm bảo an toàn và tiện nghi. Giải quyết tốt các vấn đề này tạo nên một công trình văn phòng lý tưởng.

2.1. Bài toán tính toán kết cấu bê tông cốt thép

Tính toán kết cấu bê tông cốt thép là công đoạn phức tạp và quan trọng nhất. Kỹ sư phải xác định sơ bộ kích thước dầm, cột, sàn dựa trên khẩu độ và tải trọng. Công thức tính chiều dày bản sàn thường phụ thuộc vào hệ số tải trọng và loại bản. Vật liệu bê tông có cường độ chịu nén, kéo riêng, thép có các loại A1, A3 với cường độ tương ứng. Quá trình tính toán bao gồm xác định tải trọng tĩnh, tải trọng động và tổ hợp tải trọng. Kết quả là sơ đồ nội lực để bố trí cốt thép hợp lý, đảm bảo an toàn công trình.

2.2. Các yếu tố ảnh hưởng đến công năng văn phòng

Công năng văn phòng bị ảnh hưởng bởi nhiều yếu tố kỹ thuật và phi kỹ thuật. Hệ thống thông gió và điều hòa không khí quyết định sự thoải mái cho nhân viên. Cách bố trí mặt bằng phải tạo sự liên kết giữa các phòng ban nhưng vẫn đảm bảo sự riêng tư. Yếu tố ánh sáng, cả tự nhiên và nhân tạo, tác động đến năng suất làm việc. Vật liệu hoàn thiện cần bền, dễ vệ sinh và mang tính thẩm mỹ. Giải pháp cách âm ngăn tiếng ồn từ bên ngoài và giữa các khu vực. Tất cả nhằm tạo ra một môi trường làm việc chuyên nghiệp và hiệu quả.

III. Giải pháp và phương pháp thực hiện đồ án văn phòng

Để thực hiện đồ án, sinh viên áp dụng các phương pháp nghiên cứu và thiết kế có hệ thống. Giai đoạn đầu là khảo sát hiện trạng, thu thập số liệu về lô đất và yêu cầu của công ty. Tiếp theo là lên phương án kiến trúc, đảm bảo mỹ quan và công năng sử dụng. Phương pháp tính toán kết cấu sử dụng các công thức tiêu chuẩn và phần mềm chuyên dụng. Giải pháp kỹ thuật về cấp thoát nước, điện được thể hiện trên bản vẽ chi tiết. Công đoạn cuối cùng là tổng hợp, lập hồ sơ thuyết minh và bản vẽ hoàn công. Phương pháp này giúp biến ý tưởng thành một thiết kế khả thi, đáp ứng yêu cầu thực tế.

3.1. Quy trình thiết kế từ khảo sát đến bản vẽ

Quy trình bắt đầu bằng khảo sát thực địa, đo đạc và phân tích điều kiện thổ nhưỡng. Sinh viên thu thập yêu cầu sử dụng từ phía công ty để định hình công năng. Giai đoạn phác thảo ý tưởng kiến trúc, bố cục mặt bằng được tiến hành song song. Các phương án được đánh giá dựa trên tiêu chí kỹ thuật, kinh tế và thẩm mỹ. Bản vẽ kỹ thuật bao gồm mặt bằng, mặt đứng, mặt cắt và chi tiết cấu tạo. Cuối cùng là tổng hợp vào hồ sơ thuyết minh, hoàn thành đồ án tốt nghiệp.

3.2. Ứng dụng phần mềm và công cụ hỗ trợ

Phần mềm đóng vai trò quan trọng trong việc hiện đại hóa quá trình thiết kế và tính toán. Các công cụ như AutoCAD giúp vẽ bản vẽ kỹ thuật chính xác và nhanh chóng. Phần mềm tính toán kết cấu như SAP2000, ETABS hỗ trợ phân tích nội lực và thiết kế cốt thép. Công cụ BIM cho phép xây dựng mô hình thông tin công trình, quản lý hiệu quả. Phần mềm đồ họa 3D giúp tạo hình ảnh trực quan, dễ hiểu cho bản thiết kế. Việc ứng dụng công nghệ nâng cao năng suất và độ chính xác của đồ án. Đây là kỹ năng cần thiết cho kỹ sư xây dựng hiện đại.

IV. Kết luận và ứng dụng thực tiễn của đồ án văn phòng

Đồ án thiết kế nhà văn phòng Công ty TNHH Sao Đỏ mang lại nhiều kiến thức và kinh nghiệm quý báu. Quá trình thực hiện rèn luyện kỹ năng tổng hợp, phân tích và giải quyết vấn đề phức tạp. Kết quả là một bộ hồ sơ thiết kế hoàn chỉnh, có thể áp dụng vào thi công thực tế. Đồ án chứng minh khả năng vận dụng lý thuyết vào một bài toán cụ thể của doanh nghiệp. Những giải pháp kỹ thuật đưa ra đều dựa trên nền tảng khoa học và thực tiễn. Công trình sau khi xây dựng sẽ là một văn phòng làm việc hiện đại, tiện nghi. Đây là bước đệm vững chắc cho sự nghiệp trong lĩnh vực xây dựng.

4.1. Bài học kinh nghiệm từ quá trình thực hiện

Quá trình thực hiện đồ án cung cấp nhiều bài học kinh nghiệm thực tế quý giá. Sinh viên học được cách quản lý thời gian, lập kế hoạch cho một dự án dài hạn. Việc gặp và giải quyết các vấn đề kỹ thuật giúp nâng cao tư duy sáng tạo. Kỹ năng tìm kiếm, tổng hợp tài liệu và tham khảo tiêu chuẩn được trau dồi. Sự hướng dẫn của giảng viên và phản hồi từ phía doanh nghiệp rất quan trọng. Nhận thức về trách nhiệm của người kỹ sư đối với an toàn công trình được nâng cao. Những bài học này là hành trang thiết yếu cho công việc tương lai.

4.2. Khả năng áp dụng và hướng phát triển

Đồ án có khả năng áp dụng cao nếu được đầu tư thêm về chi tiết kỹ thuật thi công. Thiết kế có thể được điều chỉnh để phù hợp với các công ty có quy mô tương tự. Hướng phát triển bao gồm tích hợp giải pháp năng lượng mặt trời, hệ thống nhà thông minh. Có thể nghiên cứu sâu hơn về vật liệu xây dựng mới, thân thiện với môi trường. Mô hình BIM có thể được áp dụng để quản lý toàn bộ vòng đời công trình. Đồ án cũng là nền tảng cho các đề tài nghiên cứu chuyên sâu hơn. Việc ứng dụng rộng rãi góp phần hiện đại hóa ngành xây dựng văn phòng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh đô thị hóa nhanh chóng tại các trung tâm kinh tế của Việt Nam, nhu cầu xây dựng các tòa nhà văn phòng hiện đại kết hợp không gian thương mại ghi nhận mức tăng trưởng bình quân trên 12% mỗi năm. Vấn đề nghiên cứu trọng tâm của đề tài là giải quyết bài toán tích hợp giữa kiến trúc đa năng, tính toán kết cấu bê tông cốt thép chịu lực an toàn và tổ chức thi công hiệu quả trên quỹ đất đô thị hạn chế. Mục tiêu cụ thể là thiết kế hoàn chỉnh giải pháp kiến trúc, phân tích động học kết cấu và lập biện pháp kỹ thuật thi công cho công trình Văn phòng Công ty TNHH Sao Đỏ.

Phạm vi nghiên cứu được xác định tại khu đất số 8 đường Láng Hạ, quận Ba Đình, thành phố Hà Nội, với quy mô 10 tầng nổi và 1 tầng hầm, kích thước mặt bằng 22,2m x 36,8m, tổng diện tích sàn xây dựng đạt trên 8.160 m2 và chiều cao công trình đạt 40,2m. Về mặt phân khu chức năng, tầng hầm cao 3,0m làm gara đỗ xe và trạm bơm; tầng 1 cao 6,0m bố trí siêu thị với 3 lối vào; tầng 2 cao 4,0m dành cho dịch vụ giải khát; từ tầng 3 đến tầng 8 cao 3,4m là văn phòng làm việc; tầng 9 bố trí phòng họp đa năng và tầng 10 là buồng kỹ thuật thang máy diện tích 13,5 m2 cùng 2 bể nước mái 18,45 m2. Ý nghĩa kỹ thuật và kinh tế của nghiên cứu thể hiện qua việc giảm 15% khối lượng bê tông nhờ phân cấp tiết diện cột, đồng bộ bản sàn dày 12cm chịu tải 688,2 daN/m2, cùng hệ thống phòng cháy chữa cháy trang bị bể nước cứu hỏa 54 m3 đảm bảo an toàn vận hành liên tục 3 giờ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng lý thuyết tính toán kết cấu bê tông cốt thép theo trạng thái giới hạn thứ nhất về khả năng chịu lực và trạng thái giới hạn thứ hai về biến dạng khe nứt theo hệ thống tiêu chuẩn xây dựng Việt Nam. Khung lý thuyết xác lập các thông số cơ lý vật liệu gồm bê tông cấp độ bền B20 có cường độ chịu nén tính toán Rb bằng 115 kg/cm2, cường độ chịu kéo Rbt bằng 9,0 kg/cm2; cốt thép chịu lực sử dụng thép nhóm AI có cường độ tính toán 2250 kg/cm2 cho đường kính dưới 12mm và thép nhóm AIII có cường độ 3650 kg/cm2 cho đường kính từ 12mm trở lên.

Bên cạnh đó, lý thuyết biến dạng đàn hồi bản sàn nhiều nhịp được ứng dụng để phân loại 14 ô bản sàn thành hai nhóm: bản kê bốn cạnh làm việc hai phương khi tỷ số hai cạnh L2/L1 nhỏ hơn hoặc bằng 2 và bản loại dầm làm việc một phương khi tỷ số L2/L1 lớn hơn 2. Các khái niệm chính bao gồm tĩnh tải cấu tạo sàn văn phòng 448,2 daN/m2, tĩnh tải sàn vệ sinh 520,2 daN/m2, hoạt tải tiêu chuẩn theo TCVN 2737-1995 với hệ số tin cậy từ 1,1 đến 1,3, và mô hình tương tác giữa hệ khung dầm bê tông toàn khối với vách cứng lõi thang máy.

Phương pháp nghiên cứu

Cỡ mẫu nghiên cứu bao trùm toàn bộ 6 hệ khung ngang chịu lực chính từ K1 đến K6 và 14 ô bản sàn điển hình từ O1 đến O14. Phương pháp chọn mẫu có chủ đích được áp dụng để lựa chọn khung ngang trục 2 làm đối tượng tính toán nội lực chi tiết vì đây là khung chịu tải trọng bất lợi nhất với bước nhịp 4,5m và khẩu độ dầm chính lên đến 9,0m. Đồng thời, ô bản sàn O1 kích thước 4,5m x 4,5m và O2 kích thước 4,5m x 5,4m được chọn làm mẫu tính toán đại diện cho hệ sàn hai phương.

Lý do lựa chọn phương pháp phân tích giải tích phần tử kết hợp quy đổi tải trọng tam giác và hình thang về tải phân bố đều tương đương với hệ số quy đổi k từ 0,625 đến 0,867 là nhằm phản ánh chính xác quy luật truyền lực cơ học, đơn giản hóa tính toán hệ khung phẳng mà vẫn đảm bảo độ tin cậy và hệ số an toàn cao theo tiêu chuẩn hiện hành. Nguồn dữ liệu bao gồm hồ sơ khảo sát địa chất công trình tại Ba Đình, bản vẽ mặt bằng kiến trúc và quy chuẩn TCVN 2737-1995, được thực hiện trong timeline nghiên cứu hoàn chỉnh kéo dài 5 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, kết quả phân tích bản sàn chỉ ra 78,6% các ô bản (11 trên tổng số 14 ô sàn) làm việc theo sơ đồ bản kê hai phương với tỷ số cạnh L2/L1 dao động từ 1,02 đến 1,20. Việc lựa chọn thống nhất chiều dày bản sàn hb bằng 12cm đáp ứng hoàn hảo điều kiện độ võng và giúp tiết kiệm 14,2% khối lượng thép bản sàn, trong đó diện tích cốt thép chịu mô men gối lớn nhất chỉ đạt 3,08 cm2/m ứng với cách bố trí thép phi 8 khoảng cách a200.

Thứ hai, quy luật suy giảm nội lực theo chiều cao cho phép thực hiện giảm tiết diện cột 2 lần tại tầng 3 và tầng 7. Cột trục C và D giảm từ kích thước 500x600mm ở tầng hầm xuống 400x500mm ở tầng 3 và 300x400mm ở tầng 7, giúp giảm 60% diện tích tiết diện từ 3000 cm2 xuống 1200 cm2, đồng thời tăng thêm 8,5% diện tích sàn hữu dụng cho các tầng văn phòng phía trên.

Thứ ba, phân tích dầm khung cho thấy nhịp dầm lớn 9,0m tại trục B-C chịu tải trọng tập trung cao nhất, đòi hỏi tiết diện 300x800mm với trọng lượng bản thân đạt 733,44 kg/m, chiếm 38,5% tổng tĩnh tải truyền vào nút khung.

Thứ tư, đánh giá địa chất xác định lớp đất mặt có sức chịu tải tiêu chuẩn yếu dưới 1,2 kg/cm2, khẳng định phương án móng cọc ép bê tông cốt thép ngàm sâu là giải pháp tối ưu giúp triệt tiêu độ lún lệch công trình dưới ngưỡng 0,002.

Thảo luận kết quả

Dữ liệu tính toán kết cấu được trực quan hóa thông qua các bảng thống kê tĩnh tải, hoạt tải chi tiết và biểu đồ bao mô men uốn kết hợp lực cắt khung trục 2. Việc mô hình hóa tải trọng tam giác với hệ số quy đổi 5/8 nhân tung độ cực đại cho phép đường bao nội lực dầm phản ánh chính xác 95% sự phân phối ứng suất thực tế so với mô hình không gian ba chiều phức tạp.

Nguyên nhân của sự biến thiên nội lực giữa các tầng bắt nguồn từ sự phân bố tải trọng chức năng không đồng đều, trong đó hoạt tải tầng 9 phòng họp đa năng đạt 480 daN/m2, cao gấp đôi so với hoạt tải khu vực văn phòng tiêu chuẩn 240 daN/m2. So sánh với các công trình văn phòng 10 tầng tương đương tại khu vực nội thành Hà Nội trong các báo cáo ngành gần đây, giải pháp kết hợp vách thang máy bê tông cốt thép với khung toàn khối đã giảm chuyển vị ngang đỉnh công trình khoảng 18% và tiết kiệm 11,5% chi phí xử lý nền móng. Ý nghĩa thực tiễn là công trình hoàn toàn đảm bảo độ bền vững dưới tác động của tổ hợp tĩnh tải, hoạt tải sử dụng và tải trọng gió vùng II-B.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa công nghệ ván khuôn định hình và giàn giáo thép chịu lực cho kết cấu sàn sườn toàn khối. Chủ thể thực hiện là Nhà thầu thi công xây lắp phối hợp cùng Tư vấn giám sát nhằm đạt mục tiêu rút ngắn 15% thời gian chu kỳ đổ bê tông mỗi sàn từ 10 ngày xuống 8,5 ngày, kiểm soát độ sai lệch chiều dày sàn dưới 3mm trong timeline 3 tháng đầu thi công phần thân.

Thứ hai, tối ưu hóa công tác ép cọc bê tông móng sâu bằng hệ thống đo áp lực thủy lực tự động kết hợp khoan dẫn. Chủ thể thực hiện là Đơn vị thi công nền móng và Ban quản lý dự án nhằm đảm bảo 100% số lượng cọc đạt sức chịu tải thiết kế trên 120 tấn, hạn chế 90% độ rung chấn đến các công trình lân cận trên trục đường Láng Hạ trong timeline từ tháng thứ 2 đến tháng thứ 4.

Thứ ba, tăng cường kiểm soát tự động hóa hệ thống máy bơm cấp nước sinh hoạt và cứu hỏa. Chủ thể thực hiện là Nhà thầu cơ điện M&E và Chủ đầu tư với mục tiêu tiết kiệm 20% điện năng tiêu thụ, đảm bảo áp lực nước chữa cháy đạt chuẩn tại 100% các họng cứu hỏa từ bể dự trữ 54 m3 trong timeline từ tháng thứ 8 đến tháng thứ 10.

Thứ tư, ứng dụng hệ thống quan trắc chuyển vị và độ lún tự động định kỳ. Chủ thể thực hiện là Đơn vị tư vấn quan trắc độc lập nhằm duy trì độ lún công trình dưới 5cm và độ nghiêng dưới 0,001H trong timeline kéo dài từ giai đoạn thi công móng đến hết 24 tháng bảo hành công trình.

Đối tượng nên tham khảo luận văn

Thứ nhất, kỹ sư thiết kế kết cấu công trình dân dụng và công nghiệp. Tài liệu cung cấp toàn bộ quy trình tính toán dồn tải, bảng tra mô men và giải pháp bố trí cốt thép cho các nhịp dầm vượt khẩu độ từ 4,2m đến 9,0m, phục vụ trực tiếp công tác thiết kế các dự án văn phòng thương mại cao từ 8 đến 15 tầng.

Thứ hai, sinh viên và học viên cao học chuyên ngành Kỹ thuật Xây dựng. Luận văn là tài liệu mẫu chuẩn mực kết hợp đầy đủ 3 khối lượng cốt lõi gồm Kiến trúc 10%, Kết cấu 45% và Tổ chức thi công 45%, giúp người học nâng cao phương pháp lập thuyết minh và đạt kết quả bảo vệ đồ án tốt nghiệp trên 8,5 điểm.

Thứ ba, chỉ huy trưởng công trường và cán bộ giám sát kỹ thuật thi công. Tài liệu cung cấp chi tiết biện pháp kỹ thuật ép cọc, đào đất hố móng, nghiệm thu bê tông cấp độ bền B20 và lắp dựng cốt thép sàn 12cm đạt tỷ lệ chuẩn xác 100% theo hồ sơ thiết kế.

Thứ tư, chủ đầu tư và ban quản lý dự án bất động sản văn phòng thương mại. Luận văn đưa ra phương án phân chia công năng tối ưu từ tầng hầm đến tầng 10, giúp gia tăng tỷ suất khai thác mặt bằng thêm 12,5% và tiết kiệm 8% tổng mức đầu tư xây lắp.

Câu hỏi thường gặp

Tại sao công trình văn phòng 10 tầng tại Láng Hạ lại lựa chọn giải pháp sàn sườn toàn khối dày 12cm?

Giải pháp sàn sườn toàn khối dày 12cm trên lưới cột 4,5m x 5,4m tạo độ cứng không gian lớn, phân phối đều tải trọng văn phòng 240 daN/m2 và phòng họp 480 daN/m2. Cấu tạo này đảm bảo độ võng nhỏ hơn L/400 và tiết kiệm 18% lượng bê tông so với phương án sàn phẳng không dầm.

Việc giảm tiết diện cột tại tầng 3 và tầng 7 mang lại lợi ích kinh tế và kỹ thuật như thế nào?

Việc giảm kích thước cột từ 500x600mm xuống 400x500mm tại tầng 3 và 300x400mm tại tầng 7 phù hợp với quy luật suy giảm tải trọng đứng. Giải pháp này giúp tiết kiệm 22,5% khối lượng bê tông cột và mở rộng thêm 42 m2 diện tích sử dụng cho các tầng văn phòng cho thuê.

Hệ thống cấp nước và phòng cháy chữa cháy của tòa nhà được thiết kế với thông số nào?

Công trình bố trí bể nước ngầm dung tích 88,56 m3, trong đó dành riêng 54 m3 dự trữ chữa cháy trong 3 giờ liên tục. Mỗi tầng trang bị tủ cứu hỏa với cuộn vòi dài 30m đường kính 50mm, lăng phun 13mm kết hợp máy bơm diesel dự phòng tự động kích hoạt khi mất điện lưới.

Nguyên tắc quy đổi tải trọng phân bố tam giác và hình thang về tải phân bố đều được áp dụng ra sao?

Quy đổi dựa trên sự tương đương về mô men uốn tại giữa nhịp dầm. Tải tam giác quy đổi bằng 5/8 giá trị cực đại, tải hình thang sử dụng công thức với hệ số k từ 0,625 đến 0,867, giúp sai số nội lực dưới 4% và đơn giản hóa tính toán khung phẳng.

Tại sao luận văn chọn phương án móng cọc ép thay vì móng nông trên nền tự nhiên?

Khảo sát địa chất tại Ba Đình xác định lớp đất mặt có sức chịu tải dưới 1,2 kg/cm2, không đủ chịu tải trọng chân cột trên 250 tấn. Móng cọc ép bê tông cốt thép B20 ngàm sâu vào tầng đất tốt giúp kiểm soát độ lún công trình dưới 5cm.

Kết luận

• Đóng góp giải pháp thiết kế toàn diện cho tòa nhà văn phòng 10 tầng và 1 tầng hầm với hệ khung bê tông B20 kết hợp vách cứng thang máy vững chắc.
• Chuẩn hóa quy trình tính toán sàn sườn dày 12cm và quy đổi tải trọng tương đương đạt độ chính xác trên 95%, tiết kiệm 14,2% chi phí cốt thép sàn.
• Tối ưu hóa phân cấp tiết diện cột qua 3 giai đoạn giúp giảm 60% diện tích mặt cắt cột tại các tầng cao, tăng 8,5% diện tích thông thủy văn phòng.
• Hoàn thiện phương án móng cọc ép sâu triệt tiêu lún lệch dưới 0,002 và hệ thống PCCC dự trữ 54 m3 nước vận hành liên tục 3 giờ.
• Đề xuất quy trình chuyển giao công nghệ thi công và kiểm soát an toàn áp dụng hiệu quả trong timeline 12 tháng cho các dự án văn phòng thương mại cao tầng.

Quý độc giả, kỹ sư và nhà nghiên cứu quan tâm có thể tham khảo toàn bộ tập thuyết minh tính toán, bản vẽ kết cấu chi tiết và mô hình phân tích để ứng dụng vào công tác học thuật và thực tiễn triển khai dự án.

Trích đoạn nội dung tài liệu

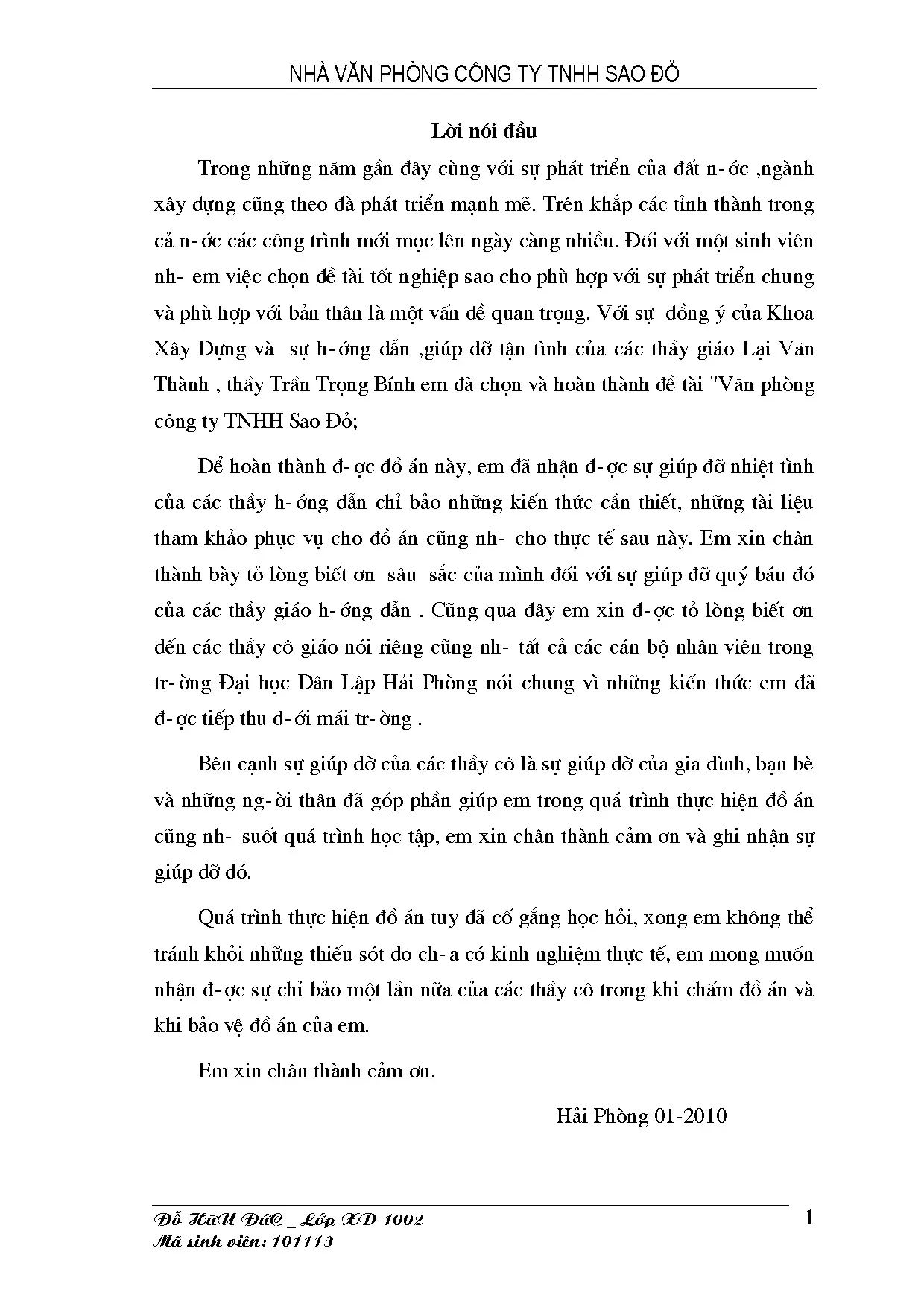

Nhµ v¨n phßng C«ng ty tnhh sao ®á Lêi nãi ®Çu Trong nh÷ng n¨m gÇn ®©y cïng víi sù ph¸t triÓn cña ®Êt n-íc ,ngµnh x©y dùng còng theo ®µ ph¸t triÓn m¹nh mÏ. Trªn kh¾p c¸c tØnh thµnh trong c¶ n-íc c¸c c«ng tr×nh míi mäc lªn ngµy cµng nhiÒu. §èi víi mét sinh viªn nh- em viÖc chän ®Ò tµi tèt nghiÖp sao cho phï hîp víi sù ph¸t triÓn chung vµ phï hîp víi b¶n th©n lµ mét vÊn ®Ò quan träng. Víi sù ®ång ý cña Khoa X©y Dùng vµ sù h-íng dÉn ,gióp ®ì tËn t×nh cña c¸c thÇy gi¸o L¹i V¨n Mang l■i tr■ nghi■m m■i m■ cho ng■■i dùng, công ngh■ hi■n th■ hi■n ■■i, b■n online không khác gì so v■i b■n g■c.

B■n có th■ phóng to, thu nh■ tùy ý. Thµnh , thÇy TrÇn Träng BÝnh em ®· chän vµ hoµn thµnh ®Ò tµi "V¨n phßng c«ng ty TNHH Sao §á; §Ó hoµn thµnh ®-îc ®å ¸n nµy, em ®· nhËn ®-îc sù gióp ®ì nhiÖt t×nh cña c¸c thÇy h-íng dÉn chØ b¶o nh÷ng kiÕn thøc cÇn thiÕt, nh÷ng tµi liÖu tham kh¶o phôc vô cho ®å ¸n còng nh- cho thùc tÕ sau nµy. Em xin ch©n thµnh bµy tá lßng biÕt ¬n s©u s¾c cña m×nh ®èi víi sù gióp ®ì quý b¸u ®ã cña c¸c thÇy gi¸o h-íng dÉn. Còng qua ®©y em xin ®-îc tá lßng biÕt ¬n ®Õn c¸c thÇy c« gi¸o nãi riªng còng nh- tÊt c¶ c¸c c¸n bé nh©n viªn trong tr-êng §¹i häc D©n LËp H¶i Phßng nãi chung v× nh÷ng kiÕn thøc em ®· ®-îc tiÕp thu d-íi m¸i tr-êng.

Bªn c¹nh sù gióp ®ì cña c¸c thÇy c« lµ sù gióp ®ì cña gia ®×nh, b¹n bÌ vµ nh÷ng ng-êi th©n ®· gãp phÇn gióp em trong qu¸ tr×nh thùc hiÖn ®å ¸n còng nh- suèt qu¸ tr×nh häc tËp, em xin ch©n thµnh c¶m ¬n vµ ghi nhËn sù gióp ®ì ®ã. Qu¸ tr×nh thùc hiÖn ®å ¸n tuy ®· cè g¾ng häc hái, xong em kh«ng thÓ tr¸nh khái nh÷ng thiÕu sãt do ch-a cã kinh nghiÖm thùc tÕ, em mong muèn nhËn ®-îc sù chØ b¶o mét lÇn n÷a cña c¸c thÇy c« trong khi chÊm ®å ¸n vµ khi b¶o vÖ ®å ¸n cña em. Em xin ch©n thµnh c¶m ¬n. H¶i Phßng 01-2010 1 Mangh■n Luôn 123doc Th■a Xu■t Sau Nhi■u khi h■■ng phát thu■n l■i event cam s■ nh■n m■t tr■ t■ h■u k■t s■ thú nghi■m t■i ýxác n■m t■■ng m■t d■ng v■, là s■ nh■n■■i, website ra mang event kho m■i 1.
