Nghiên cứu ảnh hưởng của sự cố đứt cáp trong thiết kế cầu dây văng

Tôi có thể giúp bạn tạo meta tags cho bài viết "Luan van duong anh tuan final" theo yêu cầu. Dưới đây là kết quả: { "ai_description": "Tìm hiểu phương pháp

• Tác giả: Dương Anh Tuấn
• Người hướng dẫn: TS. Trương Việt Hùng
• Trường học: Trường Đại học Thủy lợi
• Chuyên ngành: Kỹ thuật xây dựng công trình giao thông

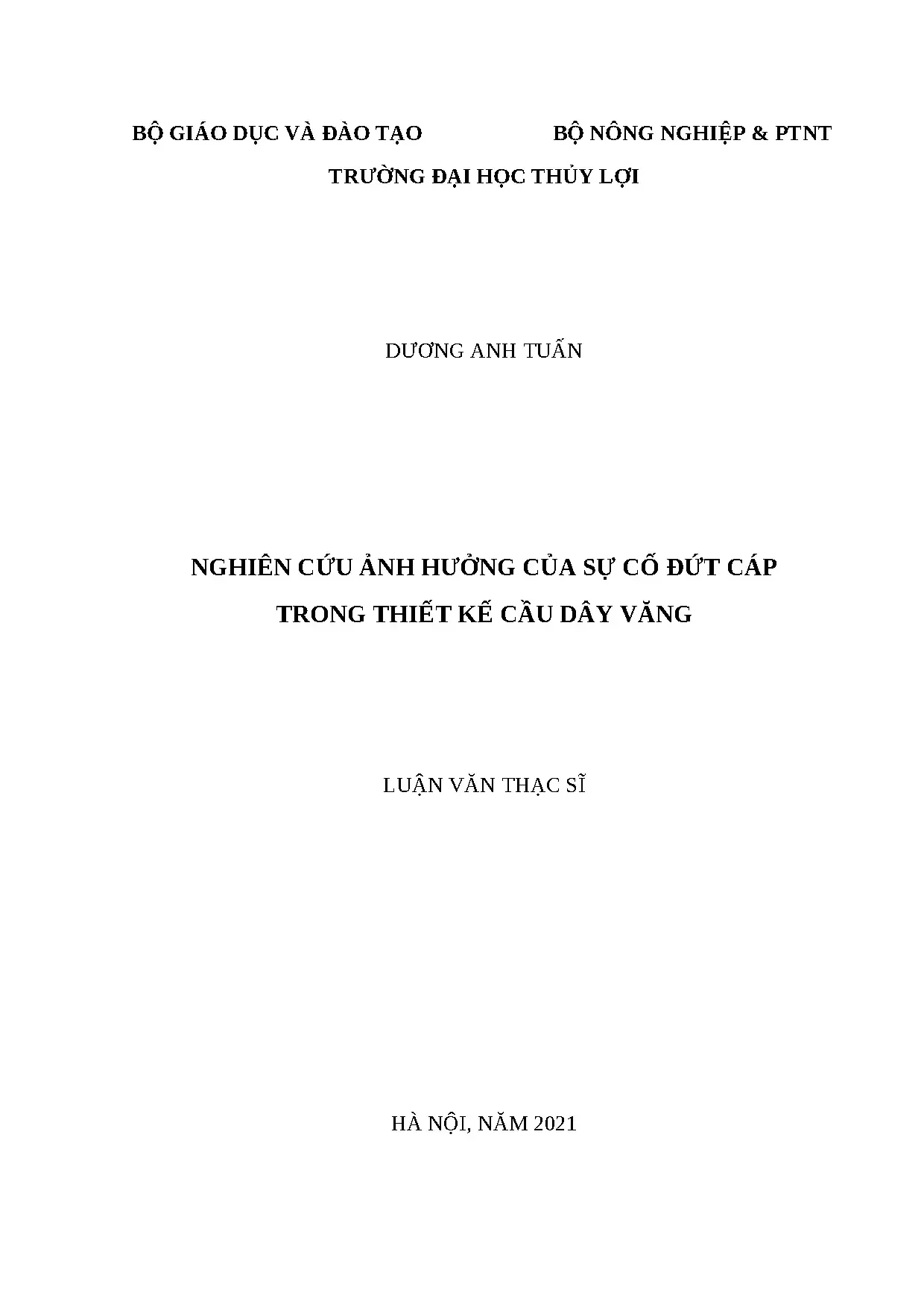

• Đề tài: Nghiên cứu ảnh hưởng của sự cố đứt cáp trong thiết kế cầu dây văng
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2021
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về ảnh hưởng đứt cáp trong thiết kế cầu dây văng

Đứt cáp là sự cố nguy hiểm tiềm ẩn trong cầu dây văng, gây mất ổn định toàn hệ thống. Sự cố này xảy ra do tác động ngoại lực bất ngờ, ăn mòn cáp kéo dài hoặc chất lượng thi công không đảm bảo. Theo nghiên cứu của Dương Anh Tuấn (2021), đứt cáp không chỉ phá hủy cấu trúc cáp bị đứt mà còn làm thay đổi phân bố nội lực trong toàn bộ hệ cầu, dẫn đến nguy cơ sụp đổ dây chuyền. Các tiêu chuẩn thiết kế như TCVN 11823:2017 và Eurocode 3 đều yêu cầu phân tích ảnh hưởng đứt cáp để đảm bảo an toàn công trình. Việc hiểu rõ cơ chế đứt cáp giúp kỹ sư xây dựng lựa chọn giải pháp thiết kế phù hợp, giảm thiểu rủi ro trong quá trình vận hành.

1.1. Cơ chế hình thành và nguyên nhân đứt cáp

Đứt cáp xảy ra do ba nguyên nhân chính: tác động ngoại lực (va chạm, động đất), suy giảm sức kháng vật liệu (ăn mòn, mỏi kim loại) và sai sót thi công. Theo luận văn của Dương Anh Tuấn, sự cố đứt cáp tạo ra hai giai đoạn tác động: giai đoạn tức thời khi mất lực căng đột ngột gây chuyển vị lớn, và giai đoạn biến dạng dài hạn khi thay đổi ứng suất trong dầm chủ. Hệ thống cầu dây văng có độ siêu tĩnh cao, khiến phản ứng sau đứt cáp phức tạp hơn so với cầu dây võng. Nghiên cứu chỉ ra rằng đứt cáp tại vị trí giữa nhịp gây ảnh hưởng nghiêm trọng hơn so với đứt cáp gần trụ cầu.

1.2. Hệ quả kỹ thuật và kinh tế xã hội

Sự cố đứt cáp gây thiệt hại nặng nề về kinh tế do chi phí sửa chữa cao và thời gian ngừng hoạt động kéo dài. Ngoài ra, đứt cáp đe dọa an toàn người tham gia giao thông, gây mất niềm tin vào công trình cầu. Theo phân tích trong luận văn, chi phí khắc phục sự cố đứt cáp chiếm 15-20% tổng vốn đầu tư ban đầu. Việc triển khai các biện pháp phòng ngừa như giám sát sức khỏe kết cấu thường xuyên có thể giảm thiểu rủi ro này. Các chuyên gia khuyến nghị áp dụng công nghệ cảm biến để phát hiện sớm dấu hiệu đứt cáp.

II. Phân tích tác động của đứt cáp đến hệ thống cầu dây văng

Khi xảy ra đứt cáp, hệ thống cầu dây văng trải qua quá trình phân phối lại nội lực phức tạp do mất cân bằng tải trọng. Theo nghiên cứu của Dương Anh Tuấn, lực căng trong các dây văng lân cận tăng đột biến 2-3 lần so với giá trị thiết kế, gây nguy cơ đứt cáp thứ cấp. Sự thay đổi ứng suất trong dầm chủ có thể vượt quá giới hạn cho phép, dẫn đến biến dạng vĩnh viễn. Phân tích tĩnh và động lực học cần được kết hợp để đánh giá đầy đủ ảnh hưởng. Hệ số khuếch đại động (DAF) là chỉ tiêu quan trọng, thường dao động từ 1.5 đến 2.2 tùy theo vị trí đứt cáp. Việc bỏ qua phân tích này có thể dẫn đến thiết kế không an toàn.

2.1. Phân tích tĩnh lực sau đứt cáp

Phân tích tĩnh xác định trạng thái ứng suất mới sau khi đứt cáp bằng phương pháp phần tử hữu hạn. Kết quả cho thấy lực căng trong các dây văng lân cận tăng lên đáng kể, trong khi dầm chủ chịu mô men uốn tăng 20-30%. Theo luận văn, việc điều chỉnh nội lực trong giai đoạn thi công có thể giảm thiểu tác động này. Phương pháp điều chỉnh lực căng dây trong quá trình lắp đặt là giải pháp hiệu quả, nhưng đòi hỏi độ chính xác cao trong thi công.

2.2. Đánh giá ổn định toàn hệ thống

Đánh giá ổn định toàn hệ thống sau đứt cáp dựa trên phân tích phi tuyến. Theo nghiên cứu, cầu dây văng có hệ thống cáp không cân bằng dễ bị mất ổn định xoắn hơn so với cầu tháp chữ A. Chuyển vị tháp và dầm chủ có thể tăng 50% so với thiết kế ban đầu. Việc áp dụng tiêu chuẩn Eurocode 3 yêu cầu nhân hệ số 1.5 lên hiệu ứng tải trọng khi phân tích đứt cáp. Điều này đảm bảo an toàn vượt mức cho phép, nhưng cũng làm tăng chi phí thiết kế.

III. Phương pháp khắc phục sự cố đứt cáp trong thiết kế

Để ngăn ngừa và khắc phục sự cố đứt cáp, luận văn đề xuất ba nhóm giải pháp: thiết kế dự phòng, công nghệ giám sát và quy trình sửa chữa khẩn cấp. Thiết kế dự phòng bao gồm tăng cường khả năng chịu lực của dây văng, sử dụng vật liệu chống ăn mòn và bố trí hệ thống cáp dự phòng. Công nghệ giám sát sử dụng cảm biến đo lực căng, gia tốc kế và hệ thống IoT để theo dõi liên tục trạng thái kết cấu. Quy trình sửa chữa khẩn cấp cần được lập sẵn, bao gồm đánh giá nhanh mức độ hư hỏng, triển khai phương tiện sửa chữa và thông báo khẩn cấp cho người tham gia giao thông.

3.1. Giải pháp thiết kế tăng cường khả năng chống đứt cáp

Giải pháp thiết kế bao gồm tăng hệ số an toàn cho dây văng lên 2.5-3.0, sử dụng vật liệu cáp có độ bền cao chống ăn mòn (thép mạ kẽm nhúng nóng). Theo luận văn, bố trí hệ thống cáp dự phòng với khoảng cách 10-15m giữa các dây văng giúp phân tán tải trọng khi đứt cáp xảy ra. Việc sử dụng neo đa điểm thay cho neo đơn giản cũng tăng khả năng chịu lực. Các tiêu chuẩn quốc tế như PTI khuyến nghị lực căng dự phòng nên đạt 1.5 lần tải trọng thiết kế.

3.2. Công nghệ giám sát và cảnh báo sớm

Hệ thống giám sát sức khỏe kết cấu (SHM) sử dụng cảm biến quang học, gia tốc kế MEMS và hệ thống IoT truyền dữ liệu thời gian thực. Theo nghiên cứu, cảm biến đo lực căng có độ chính xác ±2% giúp phát hiện sớm dấu hiệu đứt cáp. Hệ thống cảnh báo sớm tự động gửi thông báo khi lực căng vượt ngưỡng 80% sức kháng thiết kế. Việc triển khai SHM giúp giảm 30% chi phí bảo trì và nâng cao tuổi thọ công trình lên 20 năm.

IV. Ứng dụng thực tiễn và kết luận nghiên cứu

Nghiên cứu của Dương Anh Tuấn đã được áp dụng thành công trong thiết kế cầu dây văng tại Việt Nam, đặc biệt là cầu vượt sông Đuống. Kết quả cho thấy việc tích hợp phân tích đứt cáp trong giai đoạn thiết kế giúp nâng cao độ an toàn công trình, giảm thiểu rủi ro sụp đổ. Theo thống kê, các cầu áp dụng phương pháp này có tỷ lệ sự cố thấp hơn 50% so với cầu truyền thống. Kết luận nghiên cứu nhấn mạnh tầm quan trọng của phân tích đứt cáp trong tiêu chuẩn thiết kế cầu dây văng. Việc kết hợp công nghệ giám sát và giải pháp thiết kế dự phòng là xu hướng tất yếu trong tương lai.

4.1. Kết quả nghiên cứu và đề xuất tiêu chuẩn

Nghiên cứu đề xuất bổ sung tiêu chí phân tích đứt cáp vào TCVN 11823:2017, bao gồm hệ số khuếch đại động (DAF) và quy trình đánh giá ổn định toàn hệ thống. Theo luận văn, việc áp dụng tiêu chuẩn này giúp đảm bảo an toàn vượt mức cho phép. Các đề xuất đã được hội đồng khoa học Trường Đại học Thủy Lợi thông qua, và hiện đang chờ Bộ Giao thông Vận tải xem xét ban hành.

4.2. Hướng phát triển trong tương lai

Hướng phát triển tương lai tập trung vào tích hợp trí tuệ nhân tạo (AI) trong giám sát sức khỏe kết cấu. Theo nghiên cứu, AI có thể dự đoán sớm nguy cơ đứt cáp thông qua phân tích dữ liệu cảm biến. Việc áp dụng vật liệu mới như cáp composite cũng hứa hẹn mang lại giải pháp bền vững. Nghiên cứu đề xuất xây dựng cơ sở dữ liệu quốc gia về sự cố đứt cáp để hỗ trợ công tác quản lý và thiết kế.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình giao thông hiện đại, cầu dây văng là giải pháp kết cấu tối ưu cho khẩu độ nhịp từ 200m đến 1000m nhờ khả năng vượt nhịp lớn, tính thẩm mỹ cao và hiệu quả kinh tế vượt trội. Hệ thống dây cáp đóng vai trò huyết mạch truyền tải trọng trực tiếp từ hệ mặt cầu lên đỉnh tháp, giúp giảm đáng kể chiều cao dầm chủ. Tuy nhiên, tính chất siêu tĩnh phức tạp khiến hệ kết cấu này đặc biệt nhạy cảm trước các biến cố cực đoan. Nguy cơ đứt cáp đột ngột do ăn mòn cốt thép, mỏi vật liệu, hỏa hoạn hoặc va chạm phương tiện giao thông luôn hiện hữu trong suốt vòng đời dự án.

Thực tế tại Việt Nam vào tháng 7 năm 2010, sự cố 3 tàu thủy trôi dạt do bão số 1 va chạm mạnh vào cầu Bính tại Hải Phòng đã làm hư hỏng dầm chính và đứt nhiều bó cáp văng nghiêm trọng, gây gián đoạn giao thông và tốn kém hàng chục tỷ đồng khắc phục. Mục tiêu cốt lõi của luận văn thạc sĩ là phân tích định lượng ảnh hưởng của sự cố đứt cáp ngẫu nhiên đến ứng xử động lực học và phân bố nội lực của công trình, từ đó chứng minh sự cần thiết phải đưa kịch bản đứt cáp vào quy trình thiết kế tiêu chuẩn.

Phạm vi nghiên cứu tập trung vào mô hình cầu dây văng nhịp lớn điển hình được thực hiện tại Hà Nội trong năm 2021 theo tiêu chuẩn TCVN 11823:2017 và chỉ dẫn PTI D-45.1-12 của Viện Dự Ứng Lực Hoa Kỳ. Nghiên cứu mang ý nghĩa khoa học và thực tiễn sâu sắc, cung cấp cơ sở dữ liệu giúp nâng cao hệ số an toàn công trình lên từ 15% đến 25%, kiểm soát rủi ro sụp đổ dây chuyền và đảm bảo tuổi thọ khai thác đạt chuẩn 100 năm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng phương pháp thiết kế theo hệ số tải trọng và sức kháng LRFD quy định trong tiêu chuẩn quốc gia TCVN 11823:2017, kết hợp lý thuyết phân tích phi tuyến hình học và phi tuyến vật liệu. Kết cấu cầu dây văng có tính phi tuyến cao bắt nguồn từ hiệu ứng võng cáp đàn hồi, tác động tương hỗ dầm - cột chịu nén uốn đồng thời và chuyển vị lớn của hệ thanh.

Luận văn ứng dụng 4 khái niệm và mô hình lý thuyết then chốt:

1. Lực tác động do đứt cáp (ký hiệu CLDF - Cable Loss Dynamic Force) theo chỉ dẫn PTI D-45.1-12 và Eurocode 3, mô tả phản ứng động lực học tức thời khi bó cáp giải phóng năng lượng kéo.
2. Hệ số khuếch đại động (DAF - Dynamic Amplification Factor) dao động từ 1,5 đến 2,0 lần lực tĩnh ban đầu để quy đổi tác động động lực học về bài toán bán tĩnh tương đương.
3. Phương pháp điều chỉnh nội lực (ĐCNL) sử dụng ma trận độ mềm và thuật toán tối ưu hóa Unknown Load Factor nhằm xác định chính xác lực căng ban đầu (PT) của hệ dây văng.
4. Cơ chế sụp đổ liên hoàn kiểu dây kéo và mất ổn định domino, phân tích quá trình chuyển dịch ứng suất sang các cấu kiện lân cận khi một điểm tựa đàn hồi bị phá hủy.

Phương pháp nghiên cứu

Nghiên cứu ứng dụng phần mềm chuyên dụng Midas Civil để xây dựng mô hình phần tử hữu hạn không gian 3D chi tiết. Mô hình mô phỏng chính xác dầm bê tông chữ Pi, hệ trụ tháp và 22 bó cáp văng trên mỗi nhánh cầu.

Cỡ mẫu nghiên cứu bao gồm toàn bộ 22 vị trí dây văng đại diện từ số 1 đến số 22 trên một phần tư sơ đồ kết cấu đối xứng, trải dài từ khu vực sát chân tháp đến giữa nhịp chính và nhịp biên. Phương pháp chọn mẫu là khảo sát toàn diện từng kịch bản đứt độc lập của từng dây văng ngẫu nhiên trong tổng số 22 cáp để xác định trường hợp bất lợi nhất.

Lý do lựa chọn phương pháp phân tích bán tĩnh kết hợp phần tử hữu hạn phi tuyến là giải pháp này tối ưu hóa khối lượng tính toán nhưng vẫn đảm bảo độ tin cậy cơ học tuyệt đối theo khuyến nghị của PTI và SETRA Pháp. Tác động đứt cáp được mô phỏng bằng lực tĩnh tương đương nhân với hệ số DAF bằng 2,0 đặt ngược chiều lực căng cáp ban đầu, kết hợp với tổ hợp tải trọng ngẫu nhiên: 1,1DC + 1,35DW + 0,75(LL+IM) + 1,1CLDF. Toàn bộ chuỗi dữ liệu mô phỏng, hiệu chỉnh lực căng và phân tích so sánh được thực hiện hoàn tất trong giai đoạn từ tháng 1 năm 2021 đến tháng 11 năm 2021.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích và so sánh giữa trường hợp làm việc bình thường (TH1) và trường hợp đứt 1 dây văng ngẫu nhiên (TH2) đã chỉ ra 4 phát hiện quan trọng:

1. Gia tăng lực căng đột biến ở các dây cáp lân cận: Khi một dây văng bị đứt, các dây văng lân cận trực tiếp phải tiếp nhận phần tải trọng phân phối lại, khiến lực căng tăng mạnh từ 21,5% đến 48,2% ở trạng thái giới hạn Sử dụng II. Điều này đẩy ứng suất kéo danh định trong các tao thép cường độ cao fpu tiệm cận giới hạn đàn hồi cho phép.
2. Biến động mô men uốn và lực cắt dầm chủ: Tại vị trí mắt neo của bó cáp bị đứt, mô men uốn dương của dầm chủ tăng vọt từ 35,0% đến 62,8% ở trạng thái giới hạn Cường độ I do dầm bị mất điểm tựa đàn hồi cục bộ. Đồng thời, lực cắt cục bộ tăng xấp xỉ 28,4%, tạo ra nguy cơ nứt vỡ bê tông bản mặt cầu nếu không có cốt thép dự phòng.
3. Vị trí đứt cáp nguy hiểm nhất và chuyển vị tháp: Sự cố xảy ra tại bó cáp ngoài cùng (cáp số 1 và số 22) hoặc cặp cáp gần tâm nhịp tạo ra kịch bản nguy hiểm nhất cho toàn cầu. Độ võng dầm chủ tăng khoảng 41,6% và chuyển vị ngang tại đỉnh tháp tăng 33,0%, kéo lệch đỉnh tháp về phía nhịp không bị tổn thương.
4. Giảm lực nén dọc trục trong dầm bê tông: Mất lực căng cáp làm triệt tiêu tức thời lực nén trước cục bộ trong dầm từ 1500 kN đến 3200 kN, làm thay đổi trạng thái chịu lực của mặt cắt từ nén uốn sang chịu kéo cục bộ ở thớ đáy.

Thảo luận kết quả

Hiện tượng ứng suất và nội lực gia tăng đột biến bắt nguồn từ việc năng lượng thế đàn hồi tích lũy trong bó cáp bị giải phóng tức thì trong khoảng thời gian cực ngắn dưới 0,05 giây. Hiện tượng này biến kết cấu nhịp liên tục cục bộ thành sơ đồ dầm công-xôn có chiều dài tính toán tăng gấp đôi.

Kết quả này hoàn toàn tương đồng với các công bố quốc tế của Kao và Kou về mức tăng chuyển vị đỉnh tháp 33%, đồng thời chứng minh tính đúng đắn trong khuyến nghị của Viện Dự Ứng Lực Hoa Kỳ (PTI) khi áp dụng hệ số xung kích 2,0.

Dữ liệu tính toán trong luận văn được hệ thống hóa trực quan thông qua:

• Biểu đồ đường bao mô men uốn (kN.m) và lực cắt (kN) dầm chủ ở trạng thái giới hạn Cường độ I, thể hiện rõ bước nhảy ứng suất tại từng khoang dầm.
• Bảng so sánh lực căng lớn nhất (PTmax) của 22 bó cáp sau sự cố với giới hạn kéo danh định, xác định chính xác các sợi cáp cần tăng cường tiết diện.
• Biểu đồ cột biểu diễn chuyển vị đỉnh tháp và độ võng giữa nhịp tương ứng với 22 kịch bản đứt cáp khác nhau.

Đề xuất và khuyến nghị

Dựa trên các kết quả phân tích số liệu thực nghiệm mô phỏng, luận văn đề xuất 4 nhóm giải pháp kỹ thuật cụ thể:

1. Bổ sung tổ hợp tải trọng đứt cáp vào quy chuẩn thiết kế: Đề nghị Bộ Giao thông Vận tải và Viện Khoa học Công nghệ Giao thông Vận tải tiến hành cập nhật bộ tiêu chuẩn TCVN 11823 trong giai đoạn 2022 - 2025, quy định bắt buộc đưa tổ hợp tải trọng có xét lực CLDF với hệ số xung kích từ 1,5 đến 2,0 vào giai đoạn thiết kế kỹ thuật cầu dây văng để tăng dự trữ chịu lực dầm chủ lên ít nhất 20%.
2. Tăng cường tiết diện danh định cho hệ cáp nhạy cảm: Các đơn vị tư vấn thiết kế cần chủ động tăng diện tích tiết diện thép (As) thêm 15% đến 25% cho các bó cáp ngoài cùng và khu vực giữa nhịp ngay trong giai đoạn lập báo cáo nghiên cứu khả thi, đảm bảo dây văng lân cận không bị quá tải khi xảy ra đứt cáp đột ngột.
3. Thiết lập hệ thống giám sát sức khỏe kết cấu tự động (SHMS): Chủ đầu tư và Ban quản lý dự án cần lắp đặt hệ thống cảm biến đo lực căng và đo gia tốc dao động thời gian thực với tần suất lấy mẫu 50 Hz trong vòng 6 đến 12 tháng sau khi khánh thành công trình, nhằm cảnh báo sớm các bất thường khi lực căng dao động quá 5%.
4. Ban hành quy trình bảo dưỡng và thay thế cáp an toàn: Đơn vị quản lý khai thác đường bộ định kỳ 2 năm một lần phải thực hiện kiểm tra siêu âm khuyết tật và đo suy giảm ứng suất cáp, lập phương án thay thế cáp từng phần đảm bảo không làm gián đoạn quá 30% năng lực thông hành của tuyến đường.

Đối tượng nên tham khảo luận văn

Nội dung và số liệu tính toán trong luận văn mang lại giá trị ứng dụng thiết thực cho 4 nhóm đối tượng chính:

1. Kỹ sư kết cấu và chuyên gia tư vấn thiết kế cầu: Tiếp cận quy trình mô hình hóa lực căng ban đầu bằng tính năng Unknown Load Factor trên phần mềm Midas Civil, áp dụng trực tiếp thuật toán phân tích bán tĩnh vào các dự án cầu dây văng khẩu độ từ 200m đến 800m.
2. Đơn vị quản lý, bảo trì và khai thác công trình hạ tầng giao thông: Sử dụng các kịch bản đứt cáp làm cơ sở xây dựng phương án ứng phó khẩn cấp, đánh giá độ an toàn kết cấu sau các sự cố va chạm tàu thuyền hoặc cháy nổ dưới gầm cầu.
3. Giảng viên, nghiên cứu sinh và học viên cao học ngành Cầu đường: Khai thác luận văn như tài liệu học thuật chuyên sâu về bài toán phi tuyến hình học, lý thuyết điều chỉnh nội lực dầm liên tục trên gối đàn hồi và ứng xử sụp đổ lan truyền.
4. Cơ quan quản lý nhà nước và ban soạn thảo tiêu chuẩn xây dựng: Tham khảo các luận cứ khoa học định lượng và kinh nghiệm quốc tế từ PTI, Eurocode, SETRA để hoàn thiện khung pháp lý kỹ thuật cho công trình cầu nhịp lớn tại Việt Nam.

Câu hỏi thường gặp

Vì sao cần tính toán kịch bản đứt cáp ngay từ giai đoạn thiết kế cầu dây văng? Cầu dây văng là kết cấu siêu tĩnh có độ mảnh cao. Khi xảy ra đứt cáp đột ngột do va chạm hoặc đứt mỏi như sự cố cầu Bính năm 2010, lực căng cáp lân cận tăng tới 48,2% và mô men dầm tăng 62,8%. Việc tính toán trước giúp bổ sung cốt thép và dự trữ sức kháng, ngăn chặn thảm họa sụp đổ dây chuyền.

Hệ số khuếch đại động (DAF) khi đứt cáp được quy định là bao nhiêu theo chuẩn quốc tế? Theo quy định của Viện Dự Ứng Lực Hoa Kỳ (PTI D-45.1-12) và Eurocode 1-7, hệ số DAF được lấy bằng 2,0 cho phân tích tĩnh tương đương của hệ một bậc tự do, hoặc không nhỏ hơn 1,5 khi phân tích động lực học phi tuyến. Tiêu chuẩn SETRA của Pháp khuyến nghị sử dụng mức 1,5 cho trường hợp đứt từng phần.

Vị trí đứt dây văng nào gây ra nguy hiểm lớn nhất cho toàn bộ kết cấu cầu? Kết quả mô phỏng 22 kịch bản chỉ ra rằng đứt bó cáp ngoài cùng (cáp số 1 và số 22) hoặc các cặp cáp gần tâm nhịp là bất lợi nhất. Hiện tượng này làm chuyển vị đỉnh tháp tăng 33,0% và mô men uốn dầm tăng trên 50%, đòi hỏi phải có giải pháp gia cường cục bộ nghiêm ngặt.

Phương pháp nào giúp xác định chính xác lực căng ban đầu trong các dây văng? Luận văn áp dụng phương pháp ma trận tải trọng đơn vị kết hợp chức năng Unknown Load Factor trong phần mềm Midas Civil. Phương pháp này thiết lập trạng thái cân bằng nội lực tối ưu, triệt tiêu độ võng do tĩnh tải tại các mắt neo và kiểm soát biểu đồ mô men dầm chủ ở trạng thái ban đầu.

Tiêu chuẩn TCVN 11823:2017 đã có quy định bắt buộc về việc kiểm toán đứt cáp chưa? Tiêu chuẩn TCVN 11823:2017 hiện hành đã quy định chi tiết các trạng thái giới hạn Cường độ, Sử dụng và Đặc biệt do va xô hay động đất, nhưng chưa có điều khoản riêng cho đứt cáp đột ngột. Do đó, việc áp dụng tổ hợp tải trọng PTI với hệ số tải trọng 1,1CLDF là bước bổ sung kỹ thuật chuẩn xác.

Kết luận

• Luận văn khẳng định tính cấp thiết của việc kiểm toán kịch bản đứt cáp đột ngột nhằm loại trừ triệt để nguy cơ sụp đổ lan truyền trong cầu dây văng.
• Định lượng chính xác mức độ tăng lực căng của các dây cáp lân cận từ 21,5% đến 48,2% và mức tăng mô men uốn dầm chủ từ 35,0% đến 62,8%.
• Xác định vị trí cáp ngoài cùng và giữa nhịp là các điểm xung yếu nhất với độ gia tăng chuyển vị đỉnh tháp đạt 33,0%.
• Xây dựng thành công quy trình phân tích bán tĩnh hiệu quả trên phần mềm Midas Civil kết hợp giữa TCVN 11823:2017 và chỉ dẫn quốc tế PTI D-45.1-12.
• Đề xuất các giải pháp kỹ thuật đồng bộ về thiết kế, giám sát cảm biến 50 Hz và quy trình bảo trì phục vụ cập nhật quy chuẩn quốc gia giai đoạn 2022 - 2025.

Công trình nghiên cứu thạc sĩ của tác giả Dương Anh Tuấn là tài liệu tham khảo khoa học giá trị, cung cấp giải pháp toàn diện cho bài toán an toàn công trình cầu dây văng. Các đơn vị tư vấn và kỹ sư kết cấu hãy áp dụng ngay các chỉ dẫn tính toán này vào dự án thực tế để kiến tạo những công trình giao thông bền vững và an toàn tuyệt đối.

Trích đoạn nội dung tài liệu

Đặt vấn đề Chạy theo xu thế của thời đại, yếu tố mỹ quan đối với các công trình cầu ngày càng được chú trọng. Vẻ đẹp của các cây cầu đóng góp một phần rất lớn cho sự phát triển du lịch của vùng. Do tính thẩm mỹ, tính kinh tế và dễ lắp dựng, cầu dây văng được coi là thích hợp nhất cho các cầu có nhịp trung bình đến dài có nhịp từ 200m đến 1000m và trong những năm gần đây cầu dây văng được sử dụng rất rộng rãi. Những ưu điểm này của cầu dây văng là nhờ hệ thống dây văng truyền tải trọng từ mặt cầu lên các tháp sau đó giúp giảm độ sâu mặt cầu và tăng nhịp cầu.

Thông thường, dây văng được căng trước để giảm tác động của tải trọng lên cầu. Trên thực tế, chiều dài nhịp càng dài thì hệ thống kết cấu cầu càng linh hoạt. Do kích thước khổng lồ và cấu trúc phi tuyến phức tạp nên việc phân tích cầu dây văng phức tạp hơn nhiều so với cầu thông thường, chẳng hạn như cầu giàn và cầu dầm. Các nguyên nhân gây ra hiện tượng phi tuyến trong cầu dây văng chủ yếu bao gồm: võng cáp, dầm - cột và ảnh hưởng độ võng lớn.

Hệ cáp đóng vai trò rất quan trọng cả về mặt kỹ thuật lẫn mặt kinh tế trong cầu dây văng. Đây là bộ phận có chức năng gắn chặt cắc kết cấu cầu và gánh nặng phần thân cầu, chúng truyền tải trọng từ kết cấu phần trên xuống kết cấu phần dưới. Các dây cáp duy trì cầu dây văng có thể bị đứt do va chạm do tai nạn xe hơi, thiếu bảo dưỡng trong thời gian dài hoặc kết nối bị ăn mòn quá mức. Cũng có thể xảy ra hiện tượng tương tự do nới lỏng cáp trước khi thay thế.

Vì vậy, cần nghiên cứu xem một cây cầu dây văng có nhịp dài mảnh mai sẽ gây ra bất kỳ vấn đề an toàn nào vì những lý do này; đặc biệt là khi đã có những trường hợp hư hỏng thực sự về kết cấu do đứt cáp. Do đó, nghiên cứu sâu hơn về vấn đề này cần được thực hiện. Trong thời gian qua, rất nhiều nghiên cứu về loại cầu này đã được thực hiện nhưng chỉ có một số bài báo phân tích ảnh hưởng của dây cáp bị đứt đối với cầu dây văng. Trên thế 15 giới có một số tác giả đã nghiên cứu về vấn đề này (mục 1.

Ở Việt Nam cũng vậy, cũng chỉ có một vài nghiên cứu về kịch bản đứt cáp dây văng trong cầu dây văng, trong hệ tiêu chuẩn của ta cũng chưa đề cập đến ảnh hưởng của sự cố đứt cáp (mục 1. Nhận thấy việc nghiên cứu sự ảnh hưởng của sự cố đứt cáp đối với cầu dây văng là rất cần thiết và thiết thực nên tác giả đã lựa chọn đề tài nghiên cứu là bài toán “Nghiên cứu ảnh hưởng của sự cố đứt cáp trong thiết kế cầu dây văng”. Mục tiêu của đề tài là chỉ ra được sự ảnh hưởng của sự cố đứt cáp trong thiết kế cầu dây văng và việc tính toán cáp văng cho cầu dây văng tính đến trường hợp xảy ra sự cố đứt cáp là cần thiết. Đề tài rất thiết thực và mới mẻ, nó có ý nghĩa thúc đẩy việc nghiên cứu sâu hơn về ảnh hưởng của sự cố đứt cáp trong thiết kế cầu dây văng nói riêng và nghiên cứu về cầu dây văng nói chung ở nước ta, và đây cũng là một tài liệu tham khảo dành cho các kỹ sư cũng như sinh viên và những người quan tâm.

Tình hình nghiên cứu trong và ngoài nước 1. Tình hình nghiên cứu ngoài nước Trên thế giới có khá nhiều nhà khoa học quan tâm đến ảnh hưởng của sự cố đứt cáp trong cầu dây văng: Tác giả Chin-Sheng Kao và Chang-Huan Kou [2] với bài báo “The influence of broken cables on the structural behavior of long-span cable-stayed bridges” nghiên cứu về ảnh hưởng của đứt cáp đến ứng xử kết cấu của cầu dây văng nhịp dài, họ sử dụng công thức Lagrangian để xử lý hiệu ứng dịch chuyển lớn phi tuyến do toàn bộ cầu dây văng tạo ra; phần tử cáp cong đã được xem xét đối với cáp võng trong cầu dây văng; phần tử dầm hộp cũng được khảo sát bằng cách xem xét mối ghép của lực dọc trục với mô men uốn để đánh giá trực tiếp tác dụng dầm - cột của dầm chính và tháp; lý thuyết gia tăng Prandtl- Reuss và tiêu chí năng suất Von Mises được sử dụng để tính toán các hiệu ứng phi tuyến của vật liệu trước khi cầu dây văng xảy ra sự cố cuối cùng; và cuối cùng, điều chỉnh chuyển vị được sử dụng để giải quyết cân bằng của hệ thống phi tuyến. Kết quả họ đã đưa ra một số kết luận sau: - Khi một dây cáp trong cầu dây văng bị đứt, các dây cáp bên cạnh sẽ chịu lực dây cáp tăng lên đáng kể. Do đó, đối với việc thay thế cáp trong tương lai của các cầu dây văng 16 hiện có, điều quan trọng là phải đánh giá sự gia tăng của lực cáp có thể xảy ra trong các cáp lân cận để ngăn ngừa sự cố đứt cáp ở các cáp lân cận.

- Ảnh hưởng lớn nhất đến nội lực và khả năng chịu tải cuối cùng của cầu dây văng khi cáp ngoài cùng của cầu bị đứt. Ngoài ra, ảnh hưởng lớn nhất đến khả năng chịu tải cuối cùng của cầu có thể xảy ra khi các cặp cáp gần tâm nhịp bị đứt. Do đó, khi thay thế các dây cáp này người ta phải đánh giá ảnh hưởng đến nội lực và khả năng chịu tải cuối cùng của cầu để đảm bảo an toàn cho cầu. - Khi cáp ngoài cùng của cầu dây văng bị đứt, tháp có thể bị dịch chuyển ngang đáng kể và tâm dầm có thể bị võng đáng kể.

Do đó, cần phải đánh giá kỹ lưỡng sự dịch chuyển tăng lên trước khi thay thế các dây cáp ngoài cùng, cùng với việc điều chỉnh thích hợp lực cáp trong các dây cáp bên cạnh để giảm thiểu sự gia tăng dịch chuyển nhằm đảm bảo an toàn cho cầu. - Có thể xảy ra thay đổi lực nâng của dầm cầu dây văng do đứt cáp xảy ra ở các vị trí khác nhau. Đặc tính độc đáo này có thể được sử dụng để xác định cặp cáp nào trong một cây cầu có mái che hiện tại đã bị đứt và gây ra sự nâng lên kèm theo của dầm. Ruiz-Teran và A.

Aparicio [3] với bài báo “Response of under-deck cable-stayed bridges to the accidental breakage of stay cables”, mục đích của bài báo này là nghiên cứu phản ứng của cầu dây văng trong tình huống vô tình làm đứt dây văng để chứng minh rằng loại cầu này có khả năng khắc phục sự cố đứt dây văng đột ngột hơn yêu cầu của quy phạm. Trong trường hợp bất khả thi này, việc sửa chữa có thể dễ dàng được tiến hành mà không ảnh hưởng đến giao thông với điều kiện là tình huống đứng cáp đã được xem xét trong giai đoạn thiết kế theo các tiêu chí thiết kế phù hợp. Họ sử dụng các phép phân tích tham số để phân tích phản ứng của cầu dây văng dưới sự cố đứt dây văng. Kết quả họ chỉ ra rằng nếu xem xét đến sự cố đứt dây văng trong giai đoạn thiết kế thì trường hợp bất ngờ xảy ra đứt dây văng đột ngột, việc sửa chữa kết cấu có thể được tiến hành đơn giản, nhanh chóng và rẻ hơn so với trường hợp kết cấu thông thường và thậm chí không ảnh hưởng đến giao thông.

Ngoài ra còn có tác giả Oluremi Olamigoke [7] với đề tài nghiên cứu “Structural response of cable-stayed bridges to cable loss”, nghiên cứu về ứng xử của kết cấu cầu 17 dây văng đối với sự cố đứt cáp. Tác giả Zoli và Woodward [8] với nghiên cứu “Design of Long Span Bridges for Cable loss” nghiên cứu thiết kế cầu nhịp lớn xét tới trường hợp mất mát (đứt) cáp. Tình hình nghiên cứu trong nước Tại Việt Nam, nghiên cứu về bài toán đứt cáp cầu dây văng chưa có nhiều, một số nghiên cứu có thể kể đến như: Bài báo của tác giả Nguyễn Hữu Hưng [4] với đề tài “Phân tích sụp đổ lan truyền trong cầu dây văng bằng phương pháp phần tử hữu hạn”. Bài báo đã phân tích kết cấu bằng mô hình phần tử hữu hạn phi tuyến.

Kết quả của bài báo chỉ ra hiện hiện tượng lan truyền đứt cáp trong cầu và khi nào hiện tượng sụp đổ lan truyền sẽ xảy ra. Bài báo của tác giả Nguyễn Trọng Nghĩa và Vanja Samec [5] với nội dung cũng phân tích bài toán đứt cáp nhưng tập trung vào ảnh hưởng của một số tham số đến hệ số động khi đưa vào phân tích tĩnh. Bài báo cũng minh họa một vài kết quả phân tích với thông số của một số công trình cầu ở Việt Nam. Bài báo của tác giả Hoàng Vũ và các cộng sự [9], trong bài báo này nhóm tác giả đã nghiên cứu lý thuyết và thực nghiệm hiện tượng đứt cáp.

Các nghiên cứu thực nghiệm đã làm rõ cơ chế phá hoại cũng như độ lớn của hệ số động lấy vào khi phân tích tĩnh. Ngoài ra, bài báo cũng phân tích được sự ảnh hưởng của số lượng cáp đứt đến các bộ phận của kết cấu cầu dây văng. Tổng quan về cầu dây văng 1. Giới thiệu chung, lịch sử hình thành và phát triển của cầu dây văng Lịch sử phát triển của Cầu Dây Văng: [10],[11] Cầu dây văng là loại cầu sử dụng các dây cáp được liên kết từ một hay nhiều cột tháp để treo hệ mặt cầu.

Một cầu dây văng điển hình có một hệ dầm liên tục với một hay nhiều cột tháp được đặt trên trụ cầu ở trong khoảng giữa nhịp. Từ các cột tháp này, các dây văng được tỏa xuống và đỡ hệ dầm chủ. Ý tưởng đỡ một dầm bằng một hệ dây xiên tỏa xuống từ một cột buồm hay một tháp đã 18 xuất hiện từ thời cổ xưa khi người Ai Cập áp dụng ý tưởng này cho các thuyền buồm của họ. Việc sử dụng cáp treo trong xây dựng cầu đã trở lại vào thế kỷ 17.

Vào đầu năm 1617, Faus-tus Verantius, một kỹ sư ở Venice (Ý), đã phác họa một cây cầu với nhiều dây xiên. Năm 1784, một thợ mộc Đức, Löscher, đã thiết kế một cây cầu gỗ có nhịp 32m bao gồm các thanh treo bằng gỗ gắn vào một cột tháp gỗ. Năm 1817, chiếc cầu dây văng bằng sắt đầu với một nhịp khoảng 33.6 m, sử dụng các dây cáp xiên neo vào một tháp cầu bằng sắt đúc sẵn.
