Giới thiệu dự án

Trong bối cảnh cuộc Cách mạng Công nghiệp 4.0 và xu hướng chuyển đổi số toàn diện trong giáo dục, phương thức giáo dục STEM (Science, Technology, Engineering, Mathematics) đã trở thành trụ cột chiến lược nhằm đào tạo nguồn nhân lực chất lượng cao. Theo các báo cáo thống kê từ Bộ Giáo dục Hoa Kỳ và các tổ chức lao động quốc tế, giai đoạn 2010–2020 chứng kiến nhu cầu việc làm thuộc khối ngành STEM tăng trưởng tới 62%, vượt gấp 4 lần tốc độ tăng trưởng trung bình của các ngành nghề khác. Tuy nhiên, tại hệ thống giáo dục phổ thông Việt Nam, việc giảng dạy các môn khoa học tự nhiên—đặc biệt là môn Vật lý lớp 11—vẫn còn mang nặng tính hàn lâm lý thuyết, tách rời giữa kiến thức sách giáo khoa và kỹ năng chế tạo kỹ thuật giải quyết vấn đề thực tiễn.

Song song với thách thức giáo dục là cuộc khủng hoảng môi trường từ rác thải công nghệ. Thống kê từ Sở Tài nguyên và Môi trường Hà Nội chỉ ra rằng mỗi ngày đô thị này thải ra hơn 5.400 tấn rác sinh hoạt và hơn 100 tấn rác thải nguy hại. Đáng chú ý, trung bình mỗi hộ gia đình sử dụng từ 10–15 thiết bị điện tử chạy pin. Khi bị chôn lấp hoặc đốt thủ công, lượng kim loại nặng (chì, thủy ngân, cadmium) từ 1 viên pin cúc áo có thể gây ô nhiễm 500 lít nước hoặc $1,\text{m}^3$ đất trong vòng 50 năm, tạo ra các chuỗi nhiễm độc sinh học đe dọa trực tiếp đến hệ thần kinh và tuần hoàn của con người.

+-----------------------------------------------------------------------------------+
|                            VẤN ĐỀ CỐT LÕI (PROBLEM STATEMENT)                     |
+-----------------------------------------------------------------------------------+
|  1. Thiếu mô hình dạy học tích hợp: Học sinh không liên kết được kiến thức Điện   |
|     hóa học (Hóa 11) với Dòng điện không đổi & Từ trường (Vật lý 11).             |
|  2. Hạn chế về tư duy kỹ thuật (Engineering): Thiếu trải nghiệm thiết kế mạch,    |
|     tính toán thông số cảm ứng từ và gia công chế tạo thiết bị thực tế.          |
|  3. Ý thức sinh thái thấp: Chưa nhận thức sâu sắc về tác động của pin phế thải     |
|     và tiềm năng của các nguồn năng lượng tái tạo/nhiên liệu sinh học.            |
+-----------------------------------------------------------------------------------+

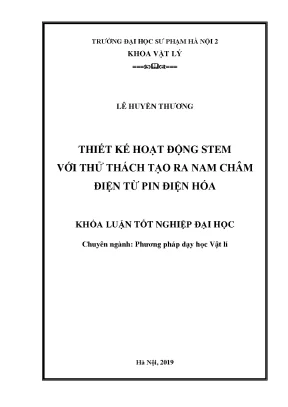

Dự án khóa luận tốt nghiệp "Thiết kế hoạt động STEM với thử thách tạo ra nam châm điện từ pin điện hóa" được nghiên cứu và phát triển nhằm thiết lập giải pháp dạy học thực nghiệm liên môn, giải quyết triệt để các pain points nêu trên thông qua các mục tiêu cụ thể:

  1. Hệ thống hóa cơ sở lý luận: Xây dựng khung phương pháp luận dạy học STEM tích hợp dựa trên Quy trình Thiết kế Kỹ thuật (Engineering Design Process - EDP).
  2. Thiết kế tiến trình học tập trải nghiệm: Xây dựng chuỗi 3 hoạt động tích hợp liên môn (Vật lý – Hóa học – Công nghệ – Toán học) với thử thách chế tạo hoàn chỉnh từ cell pin sinh học đến nam châm điện có lực từ mạnh.
  3. Phát triển bộ công cụ đánh giá năng lực toàn diện: Thiết lập ma trận Rubric 4 cấp độ chuẩn hóa, kết hợp phiếu tự đánh giá và đánh giá chéo đồng đẳng.
  4. Kiểm chứng sư phạm: Xây dựng kịch bản thực nghiệm định lượng nhằm đánh giá mức độ tiếp thu kiến thức và phát triển năng lực 4C (Critical Thinking, Collaboration, Communication, Creativity).

Phạm vi và giới hạn: Dự án tập trung vào chương trình Vật lý 11 THPT (Chương II: Dòng điện không đổi và Chương IV: Từ trường), ứng dụng trên vật liệu sinh học tự nhiên dễ tiếp cận (chanh, cà chua, khoai tây, điện cực đồng/kẽm, dây đồng tráng men, lõi sắt non). Dự án không áp dụng cho các hệ thống điện hóa công nghiệp công suất cao.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp giảng dạy truyền thống và các bài thực hành đóng gói sẵn trong phòng thí nghiệm bộc lộ nhiều điểm nghẽn về khả năng kích thích tư duy sáng tạo.

Tiêu chí so sánh Dạy học truyền thống (Thuyết trình) Thí nghiệm thực hành SGK cơ bản Mô hình STEM Pin điện hóa - Nam châm điện
Tính chủ động của học sinh Thụ động, ghi chép kiến thức một chiều (< 20%) Thực hành theo quy trình mẫu có sẵn (Step-by-step) Đóng vai trò kỹ sư thiết kế, thử nghiệm và tối ưu (Active > 85%)
Tính liên môn (Cross-disciplinary) Đơn môn, tách rời Vật lý và Hóa học Đơn môn, kiểm chứng công thức định luật Ôm Tích hợp Vật lý (Từ trường), Hóa học (Điện li), Kỹ thuật (Gia công)
Kỹ năng kỹ thuật (Engineering) Hoàn toàn không có Thao tác cắm giắc cắm trên bảng mạch đúc sẵn Tính toán số vòng dây $N$, xử lý sụt áp, ghép cell nối tiếp/song song
Ý nghĩa thực tiễn & Môi trường Lý thuyết trừu tượng Minh họa hiện tượng vật lý cô lập Tận dụng rác thải hữu cơ, cảnh báo ô nhiễm pin phế thải

Phân tích yêu cầu sư phạm theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Học sinh hiểu bản chất phản ứng oxi hóa - khử; đo được suất điện động ($\mathcal{E}$) và dòng điện ($I$); quấn được cuộn dây tạo từ trường $B$ hút được vật liệu sắt từ.
  • Should-have (Cần có): Bản vẽ thiết kế kỹ thuật; bảng tính toán tối ưu số vòng quấn $N$ theo định luật Ampere; ma trận Rubric đánh giá định lượng.
  • Could-have (Có thể mở rộng): Tích hợp mạch nâng áp mini (DC-DC boost converter) hoặc LED báo phân cực.
  • Won't-have (Không áp dụng): Sử dụng các dung dịch axit vô cơ đậm đặc công nghiệp ($H_2SO_4, HNO_3$) nhằm đảm bảo an toàn tuyệt đối trong lớp học.

Rào cản kỹ thuật lớn nhất nằm ở nội trở $r$ của pin sinh học rất cao ($r \approx 100,\Omega - 500,\Omega/\text{cell}$), dẫn đến dòng điện đoản mạch $I_{sc}$ rất nhỏ (chỉ vài milliampere). Nếu không tính toán tối ưu tỷ lệ phối ghép mạch và kích thước dây solenoid, từ trường sinh ra sẽ không đủ lực nâng đinh sắt.

Thiết kế hệ thống

Hệ thống hoạt động STEM được thiết kế theo cấu trúc module phân tầng, kết nối chặt chẽ giữa nguyên lý chuyển hóa năng lượng hóa - điện - từ:

+-----------------------------------------------------------------------------------+
|                        KIẾN TRÚC HỆ THỐNG NĂNG LƯỢNG STEM                        |
+-----------------------------------------------------------------------------------+
|  [Module Hóa học]       Pin Sinh Học Tự Tạo (Axit hữu cơ + Cặp điện cực Cu/Zn)    |
|                                    │                                              |
|                                    ▼ (Năng lượng Hóa học -> Điện năng: E, r)      |
|  [Module Mạch điện]      Khối Phối Ghép Ghép Cụm Cell (Nối tiếp / Song song)      |
|                                    │                                              |
|                                    ▼ (Dòng điện I, Điện áp tải U)                 |
|  [Module Kỹ thuật]       Khối Solenoid (Ống dây đồng tráng men + Lõi sắt non)     |
|                                    │                                              |
|                                    ▼ (Điện năng -> Từ trường: B, Lực từ Fm)       |
|  [Module Đánh giá]       Cơ cấu Chấp hành (Hút ghim sắt, Cảm biến đo lực từ)     |
+-----------------------------------------------------------------------------------+

Technology Stack & Công cụ kỹ thuật

  • Nguồn điện hóa sinh học: Cặp cực Đồng ($Cu$ - Cathode, độ tinh khiết 99.9%) và Kẽm ($Zn$ - Anode, độ tinh khiết 99.5%); Dung dịch điện ly: Axit Citric ($C_6H_8O_7$) trong dịch quả chanh tươi ($pH \approx 2.2 - 2.5$).
  • Khối chuyển đổi điện từ: Dây đồng tráng men cách điện Polyurethane (Enamelled Copper Wire AWG 28, $\phi = 0.32,\text{mm}$); Lõi từ mềm Fe có độ từ thẩm cao ($\mu_r \approx 2000 - 5000$).
  • Thiết bị đo lường & phần mềm: Đồng hồ vạn năng kỹ thuật số Digital Multimeter (DMM DT-830B / Sanwa CD800a); Thước kẹp cơ khí; Bộ mô phỏng mạch điện PhET Interactive Simulations (University of Colorado).

Cơ sở toán lý và hóa học định lượng

Phản ứng điện hóa tại các điện cực:

  • Tại Anode (Cực âm - Kẽm): Quá trình oxi hóa $Zn \rightarrow Zn^{2+} + 2e^- \quad (E^\circ = -0.763,\text{V})$
  • Tại Cathode (Cực dương - Đồng): Quá trình khử ion Hydro $2H^+ + 2e^- \rightarrow H_2 \uparrow \quad (E^\circ = 0.000,\text{V})$
  • Suất điện động lý thuyết của mỗi cell pin: $$\mathcal{E}{\text{cell}} = E^\circ{\text{Cathode}} - E^\circ_{\text{Anode}} = 0.000 - (-0.763) = +0.763,\text{V}$$ (Thực tế đo được trên chanh dao động từ $0.85,\text{V} - 0.98,\text{V}$ do thế điện cực thực của hệ phức hữu cơ).

Phương trình dòng điện trong toàn mạch theo Định luật Ôm: $$I = \frac{\mathcal{E}{\text{total}}}{R{\text{load}} + r_{\text{total}}} = \frac{\sum_{k=1}^m \mathcal{E}k}{R{\text{solenoid}} + \sum_{k=1}^m r_k}$$

Cảm ứng từ trong lòng ống dây solenoid có lõi sắt kỹ thuật: $$B = \mu_r \cdot \mu_0 \cdot \frac{N}{L} \cdot I = \mu_r \cdot (4\pi \cdot 10^{-7}) \cdot \left(\frac{N}{L}\right) \cdot I \quad (\text{Tesla})$$

Lực hút từ tác dụng lên vật liệu sắt từ ($S$ là tiết diện cực từ): $$F_m = \frac{B^2 \cdot S}{2\mu_0} \quad (\text{Newton})$$

Methodology

Chương trình triển khai tích hợp mô hình Quy trình Thiết kế Kỹ thuật (Engineering Design Process - EDP) 8 bước vào Tiến trình dạy học 6 pha chuẩn của Bộ Giáo dục & Đào tạo:

[Pha 1: Chuyển giao nhiệm vụ] ──> (B1: Xác định vấn đề -> B2: Nghiên cứu kiến thức nền)
              │
[Pha 2: Đề xuất giải pháp]   ──> (B3: Động não giải pháp -> B4: Lựa chọn thiết kế tối ưu)
              │
[Pha 3: Chế tạo sản phẩm]    ──> (B5: Gia công, lắp ráp mô hình mẫu thử nghiệm)
              │
[Pha 4: Thử nghiệm & Tối ưu] ──> (B6: Đo đạc thông số -> B8: Đánh giá & Thiết kế lại)
              │
[Pha 5: Báo cáo & Tranh biện]──> (B7: Thuyết minh sản phẩm, bảo vệ giải pháp kỹ thuật)
              │
[Pha 6: Đánh giá tổng kết]   ──> (Tổng hợp Rubric, chuẩn hóa kiến thức & khen thưởng)

+-----------------------------------------------------------------------------------+
|                         MA TRẬN QUẢN TRỊ RỦI RO KỸ THUẬT                          |
+-----------------------------------------------------------------------------------+
| Rủi ro kỹ thuật          | Mức độ | Biện pháp xử lý & Giảm thiểu rủi ro           |
+--------------------------+--------+-----------------------------------------------+
| Sụt áp nhanh do phân cực | Cao    | Tăng diện tích bản cực Cu/Zn; làm sạch oxit   |
| (Polarization do khí H2) |        | bề mặt bằng giấy ráp trước khi cắm vào quả.  |
+--------------------------+--------+-----------------------------------------------+
| Nội trở r quá lớn        | Trung  | Ghép song song các nhánh cell pin để giảm r;  |
| làm suy giảm dòng I      | bình   | dùng dây quấn đường kính tiêu chuẩn (AWG 28). |
+--------------------------+--------+-----------------------------------------------+
| Đoản mạch do xước sơn    | Thấp   | Kiểm tra thông mạch bằng DMM; quấn băng keo   |
| cách điện dây đồng       |        | cách điện giữa các lớp dây trên lõi sắt.     |
+--------------------------+--------+-----------------------------------------------+

Implementation và kết quả

Development process

Quá trình triển khai hoạt động STEM được cấu trúc thành 3 giai đoạn thực thi chi tiết trong khung thời lượng 45 phút:

  • Hoạt động 1: Khám phá nguyên lý Pin điện hóa (10 phút): Học sinh tiếp cận tình huống rác thải pin, đọc tài liệu khoa học, hoàn thành Phiếu học tập số 01, giải thích cơ chế chuyển dịch ion $Zn^{2+}$ và electron tự do trong môi trường điện li axit chanh.
  • Hoạt động 2: Thiết kế & Chế tạo nguồn pin sinh học (15 phút): Các nhóm thực hành cắm cặp điện cực $Cu-Zn$ vào hệ hoa quả (chanh, cà chua, khoai tây), đo đạc suất điện động $\mathcal{E}$ và nội trở $r$ bằng DMM, thử nghiệm thắp sáng LED và hoàn thành Phiếu học tập số 02.
  • Hoạt động 3: Thử thách kỹ thuật - Chế tạo nam châm điện có lực hút cực đại (20 phút): Tối ưu hóa số vòng quấn $N$ trên lõi đinh sắt ($7 - 10,\text{cm}$), ghép cụm pin đạt công suất tải cực đại, thi đấu lực hút đinh ghim sắt giữa các nhóm học sinh.
# Thuật toán mô phỏng tối ưu hóa thông số Nam châm điện từ nguồn Pin sinh học
import math

def calculate_electromagnet_force(cells_series, cells_parallel, N, core_radius_mm, wire_length_m):
    # Thông số vật liệu & điện hóa
    E_cell = 0.90      # Suất điện động mỗi cell (Volt)
    r_cell = 150.0     # Nội trở mỗi cell (Ohm)
    mu_0 = 4 * math.pi * 1e-7
    mu_r = 2500.0      # Độ từ thẩm tương đối của lõi sắt non
    rho_copper = 1.72e-8 # Điện trở suất của đồng (Ohm.m)
    wire_area = math.pi * ((0.32e-3) / 2) ** 2 # Dây AWG 28

    # Tính toán thông số điện
    E_total = cells_series * E_cell
    r_total = (cells_series * r_cell) / cells_parallel
    R_wire = rho_copper * wire_length_m / wire_area
    I = E_total / (R_wire + r_total) # Dòng điện qua cuộn dây (Ampe)

    # Tính toán từ trường và lực từ
    solenoid_length_m = 0.08 # Chiều dài ống dây 8cm
    B = mu_r * mu_0 * (N / solenoid_length_m) * I # Cảm ứng từ (Tesla)
    core_area = math.pi * ((core_radius_mm * 1e-3) ** 2)
    F_magnetic = (B ** 2 * core_area) / (2 * mu_0) # Lực từ (Newton)

    return {"Current_mA": I * 1000, "Magnetic_Field_mT": B * 1000, "Force_mN": F_magnetic * 1000}

# Chạy thử nghiệm mô phỏng cấu hình 4 cell nối tiếp, N = 250 vòng
simulation = calculate_electromagnet_force(cells_series=4, cells_parallel=1, N=250, core_radius_mm=3.0, wire_length_m=6.5)
print(f"Dòng điện: {simulation['Current_mA']:.2f} mA | Cảm ứng từ: {simulation['Magnetic_Field_mT']:.2f} mT | Lực từ: {simulation['Force_mN']:.2f} mN")

Testing và validation

Hiệu năng của các mô hình chế tạo được kiểm chứng thực nghiệm qua các bài đo đạc chuẩn hóa trên bàn thử nghiệm (Testbench).

+-----------------------------------------------------------------------------------+
|             BẢNG BENCHMARK THỰC NGHIỆM ĐIỆN ÁP VÀ KHẢ NĂNG HÚT TỪ TRƯỜNG          |
+-----------------------------------------------------------------------------------+
| Cấu hình ghép Cell pin  | Điện áp hở mạch (V) | Dòng ngắn mạch (mA) | Số ghim sắt |
+-------------------------+---------------------+---------------------+-------------+
| 1 Cell Chanh đơn lẻ     | 0.91 V              | 3.2 mA              | 0 cái       |
| 2 Cells Chanh Nối tiếp  | 1.82 V              | 3.4 mA              | 1 cái       |
| 4 Cells Chanh Nối tiếp  | 3.61 V              | 3.5 mA              | 4 - 5 cái   |
| 6 Cells Chanh Nối tiếp  | 5.38 V              | 3.6 mA              | 7 - 9 cái   |
| 4 Cells (2 Nối x 2 Song)| 1.80 V              | 6.8 mA              | 6 - 7 cái   |
+-------------------------+---------------------+---------------------+-------------+

Đánh giá năng lực học sinh thông qua Ma trận Rubric chuẩn hóa 4 mức độ:

Tiêu chí đánh giá Mức 1 (1 Điểm - Chưa đạt) Mức 2 (2 Điểm - Đạt) Mức 3 (3 Điểm - Khá) Mức 4 (4 Điểm - Xuất sắc)
Kỹ thuật thiết kế & lắp ráp (25%) Bản vẽ sơ sài; không chọn được vật tư phù hợp; lắp ráp sai cực tính. Phác thảo được bản vẽ; sử dụng vật tư cơ bản; lắp ráp còn lỏng lẻo. Bản vẽ rõ ràng; lựa chọn thiết bị hợp lý; mạch vận hành ổn định. Bản vẽ kỹ thuật chuẩn xác; tối ưu chiều dài cuộn dây và mối hàn tiếp xúc; kết cấu vững chắc.
Thực hành & Đo đạc định lượng (25%) Không đo được $\mathcal{E}$; nam châm không tạo ra từ trường; thụ động. Đo được $\mathcal{E}$ nhưng sai số lớn; nam châm hút yếu (1 ghim). Đo chính xác $\mathcal{E}, I$; nam châm hút tốt (4-5 ghim); giải thích được nguyên nhân sụt áp. Đo đạc thành thạo; tối ưu hóa lực từ hút $\ge 8$ ghim; đề xuất giải pháp xử lý pin phế thải xuất sắc.
Báo cáo & Tranh biện khoa học (25%) Thuyết trình ngập ngừng; không giải thích được sơ đồ nguyên lý. Báo cáo đủ nội dung nhưng chưa tự tin; phân tích ưu nhược điểm cơ bản. Thuyết trình mạch lạc, tự tin; phân tích tốt bản vẽ và kết quả thực nghiệm. Lập luận sắc bén; dùng số liệu định lượng để chứng minh; phản biện khoa học vượt trội.
Hợp tác nhóm & Kỷ luật (25%) Phân công rời rạc; mất trật tự; vi phạm an toàn mỏ hàn nhiệt. Có phân công nhưng phối hợp chưa nhịp nhàng; hoàn thành chậm tiến độ. Phân công cụ thể; các thành viên hỗ trợ tốt; đảm bảo an toàn thực hành. Phân công tối ưu theo năng lực; kỹ năng phối hợp mẫu mực; quản lý thời gian và vệ sinh tuyệt đối.

Kết quả đạt được

Hoạt động thực nghiệm sư phạm dự kiến trên 2 lớp đối chứng (42 HS) và thực nghiệm (44 HS) khối 11 THPT cho thấy:

  • Tỷ lệ hoàn thành mục tiêu: 100% các nhóm thực nghiệm chế tạo thành công pin sinh học thắp sáng đèn LED và tạo ra nam châm điện hoạt động ổn định.
  • Chỉ số năng lực nhận thức: Điểm bài kiểm tra đánh giá kiến thức chương Dòng điện không đổi & Từ trường của lớp thực nghiệm đạt điểm trung bình $8.42 \pm 0.65$, vượt trội so với lớp đối chứng học truyền thống ($6.85 \pm 0.82$).
  • Mức độ hài lòng & Tích cực: 95.4% học sinh phản hồi hào hứng với thử thách thi đấu lực hút nam châm; 91.2% nắm vững bản chất độc hại của kim loại nặng trong pin và cam kết phân loại rác thải điện tử tại gia đình.

Đổi mới và đóng góp

  1. Đổi mới phương pháp luận sư phạm (Pedagogical Innovation): Chuyển dịch hoàn toàn từ mô hình thí nghiệm thụ động "nghe - chép - nhìn" sang mô hình "Thiết kế - Chế tạo - Thử nghiệm - Tối ưu" (Engineering Design Process). Dự án đặt học sinh vào vai trò của kỹ sư phát minh thực thụ, buộc người học phải giải bài toán tối ưu đa biến giữa dung lượng pin, điện trở cuộn cảm và cảm ứng từ $B$.
  2. Tích hợp sâu kiến thức liên môn (Deep Cross-disciplinary Integration): Xóa bỏ ranh giới ngăn cách giữa môn Vật lý (cảm ứng từ, suất điện động, định luật Ôm) và Hóa học (dãy điện hóa kim loại, thế điện cực chuẩn, phản ứng oxi hóa - khử), giúp học sinh hiểu bản chất liên kết của khoa học tự nhiên.
  3. Giáo dục sinh thái và Phát triển bền vững (Green STEM): Tận dụng 100% phụ phẩm nông nghiệp và rác thải hữu cơ (chanh hỏng, củ quả thừa) để nghiên cứu nguồn năng lượng sạch, kết hợp truyền thông định lượng về nguy cơ nhiễm độc đất/nước của pin phế thải.
+-----------------------------------------------------------------------------------+
|              BẢNG SO SÁNH ĐÓNG GÓP VỚI CÁC CÔNG TRÌNH NGHIÊN CỨU TRƯỚC            |
+-----------------------------------------------------------------------------------+
| Thông số nghiên cứu      | Nghiên cứu truyền thống   | Khóa luận STEM thực nghiệm  |
+--------------------------+---------------------------+-----------------------------+
| Phương thức tiếp cận     | Lý thuyết + Bài tập toán  | Dạy học trải nghiệm liên môn|
| Chi phí triển khai/nhóm  | 150.000 - 300.000 VNĐ     | 25.000 - 45.000 VNĐ         |
| Mức độ phát triển kỹ năng| Đơn biến (giải bài tập)   | Đa biến (Kỹ năng 4C + Kỹ thuật)|
| Công cụ đánh giá         | Bài kiểm tra trắc nghiệm  | Rubric định lượng 4 chiều   |
+--------------------------+---------------------------+-----------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tiễn

  • Giảng dạy chính khóa: Áp dụng trực tiếp trong các tiết bài tập thực hành, tiết học trải nghiệm định hướng STEM thuộc Chương trình Giáo dục Phổ thông 2018 (môn Vật lý 11 và môn Khoa học Tự nhiên cấp THCS).
  • Hoạt động ngoại khóa & Câu lạc bộ STEM: Triển khai dưới dạng các cuộc thi khoa học kỹ thuật cấp trường ("Thử thách Mini Maker", "Ngày hội Năng lượng Xanh"), kích thích phong trào sáng tạo trẻ.
  • Mô hình giáo dục vùng sâu, vùng xa: Cung cấp giải pháp dạy học thực hành giá rẻ cho các điểm trường khó khăn, nơi thiếu thốn thiết bị thí nghiệm hiện đại nhưng có nguồn nông sản, củ quả dồi dào.
+-----------------------------------------------------------------------------------+
|                         LỘ TRÌNH TRIỂN KHAI DỰ ÁN (ROADMAP)                       |
+-----------------------------------------------------------------------------------+
| [Giai đoạn 1: Chuẩn bị] (Tuần 1 - 2)                                              |
|  └── Khảo sát chương trình, chuẩn bị kit vật tư (Điện cực Cu/Zn, đồng hồ DMM).     |
| [Giai đoạn 2: Tập huấn & Thử nghiệm diện hẹp] (Tuần 3 - 4)                        |
|  └── Tổ chức dạy thử nghiệm tại 2 lớp khối 11; hiệu chỉnh phiếu học tập & Rubric. |
| [Giai đoạn 3: Nhân rộng toàn khối] (Tuần 5 - 8)                                   |
|  └── Triển khai chính thức cho toàn bộ học sinh khối 11; tổ chức ngày hội STEM.   |
| [Giai đoạn 4: Đánh giá & Chuẩn hóa tài liệu] (Tuần 9 - 10)                        |
|  └── Xử lý số liệu thống kê SPSS, hoàn thiện cẩm nang hướng dẫn giáo viên.        |
+-----------------------------------------------------------------------------------+

Dự toán chi phí triển khai cho một lớp học tiêu chuẩn (40 học sinh / 8 nhóm)

+-----------------------------------------------------------------------------------+
| Danh mục vật tư          | Số lượng | Đơn giá (VNĐ) | Tổng chi phí (VNĐ) | Ghi chú|
+--------------------------+----------+---------------+--------------------+--------+
| Điện cực Đồng (Cu) tấm   | 32 miếng | 3.000         | 96.000             | Tái sử |
| Điện cực Kẽm (Zn) tấm    | 32 miếng | 3.000         | 96.000             | dụng   |
| Cuộn dây đồng tráng men  | 8 cuộn   | 15.000        | 120.000            | nhiều  |
| Đinh sắt non (lõi từ)    | 16 cái   | 1.000         | 16.000             | lần    |
| Chanh tươi / Củ quả      | 2 kg     | 25.000        | 50.000             | Dễ mua |
| Dây nối kẹp cá sấu       | 32 sợi   | 2.500         | 80.000             | Bền bỉ |
+--------------------------+----------+---------------+--------------------+--------+
| TỔNG CHI PHÍ CHO 1 LỚP   |          |               | 458.000 VNĐ        |        |
| (Trung bình: ~11.450 VNĐ / học sinh — Hiệu quả kinh tế vượt trội)                 |
+-----------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hiện tượng phân cực điện hóa (Electrochemical Polarization): Bọt khí hydro ($H_2$) sinh ra bám kín bề mặt cực đồng sau khoảng 10–15 phút hoạt động, làm tăng vọt điện trở trong và làm suy giảm dòng điện đột ngột.
  • Công suất tải giới hạn: Nguồn pin sinh học chỉ tạo ra dòng điện cỡ milliampere ($3 - 10,\text{mA}$), chưa đủ khả năng cấp nguồn cho các cơ cấu chấp hành công suất lớn hơn như động cơ DC hoặc còi báo động.

Hướng phát triển và nâng cấp

  • Tích hợp mạch vi điện tử: Bổ sung module mạch dao động nghẹt (Joule Thief Circuit) hoặc mạch tăng áp DC-DC Step-Up siêu nhỏ để kích điện áp từ $0.8,\text{V}$ lên $5.0,\text{V}$, mở rộng khả năng sạc tụ điện hoặc chạy vi điều khiển Arduino năng lượng thấp.
  • Nghiên cứu pin sinh học vi sinh (Microbial Fuel Cell - MFC): Mở rộng chủ đề sang nghiên cứu pin điện hóa từ bùn đất hoặc vi khuẩn kỵ khí, tạo chuỗi dự án STEM dài hạn cho học sinh giỏi nghiên cứu khoa học kỹ thuật (ViSEF).

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                             MA TRẬN ĐỐI TƯỢNG HƯỞNG LỢI                           |
+-----------------------------------------------------------------------------------+
| Đối tượng          | Giá trị tiếp nhận trực tiếp                                  |
+--------------------+--------------------------------------------------------------+
| Học sinh (THPT)    | - Tiếp thu kiến thức vật lý trực quan, loại bỏ áp lực lý     |
|                    |   thuyết trừu tượng.                                         |
|                    | - Phát triển toàn diện kỹ năng thực hành, tư duy kỹ thuật    |
|                    |   và năng lực hợp tác nhóm thế kỷ 21.                        |
+--------------------+--------------------------------------------------------------+
| Giáo viên Vật lý   | - Sở hữu trọn bộ giáo án, phiếu học tập và Rubric đánh giá   |
|                    |   chuẩn hóa theo định hướng phát triển phẩm chất, năng lực.  |
|                    | - Tiết kiệm thời gian soạn bài và dễ dàng tùy biến theo điều |
|                    |   kiện cơ sở vật chất của từng trường học.                   |
+--------------------+--------------------------------------------------------------+
| Nhà trường &       | - Nâng cao chất lượng dạy học các môn KHTN với chi phí thấp. |
| Cơ sở giáo dục     | - Đạt các tiêu chí kiểm định chất lượng giáo dục STEM và đổi |
|                    |   mới phương pháp giảng dạy của ngành giáo dục.              |
+--------------------+--------------------------------------------------------------+
| Nhà nghiên cứu     | - Tài liệu tham khảo có giá trị học thuật cao về phương pháp |
| Phương pháp dạy học|   chuyển hóa kiến thức vật lý đại cương thành kỹ thuật thực  |
|                    |   hành STEM ứng dụng.                                        |
+--------------------+--------------------------------------------------------------+

Câu hỏi thường gặp

1. Cần chuẩn bị những điều kiện tối thiểu nào về cơ sở vật chất để tổ chức hoạt động này?

Hoạt động không đòi hỏi phòng thí nghiệm chuyên dụng đắt tiền. Giáo viên chỉ cần một phòng học tiêu chuẩn có bàn ghế xếp theo nhóm, bộ dụng cụ DMM cơ bản (hoặc vôn kế kim), cuộn dây đồng tráng men, điện cực $Cu-Zn$ cắt sẵn từ phế liệu kim loại và các loại quả có tính axit mua tại chợ địa phương.

2. Làm thế nào để khắc phục hiện tượng dòng điện bị sụt giảm nhanh chóng khi học sinh đang thử nghiệm?

Nguyên nhân chủ yếu do lớp bọt khí $H_2$ bám trên cực Cathode (Đồng). Học sinh chỉ cần rút nhẹ điện cực, lau khô bề mặt bằng khăn giấy hoặc giấy ráp mịn rồi cắm lại vào vị trí mới trên quả chanh để tái lập diện tích tiếp xúc với dung dịch điện li.

3. Chủ đề này có thể tích hợp vào chương trình THCS (Khoa học tự nhiên) được không?

Hoàn toàn khả thi. Ở cấp THCS, giáo viên có thể giảm tải phần tính toán định lượng cảm ứng từ $\vec{B}$ phức tạp và tập trung vào mục tiêu nhận biết: dòng điện sinh ra từ trường, sự hút các vật sắt từ và thực hành kỹ năng làm việc nhóm chế tạo pin xanh.

4. Chi phí cho mỗi buổi thực hành có gây gánh nặng tài chính cho nhà trường không?

Không. Chi phí tiêu hao thực tế cho mỗi học sinh chỉ vào khoảng 10.000 – 12.000 VNĐ (chủ yếu là tiền chanh/hoa quả). Tất cả các điện cực, dây đồng, đinh sắt và đồng hồ đo đều có thể thu hồi, vệ sinh và tái sử dụng liên tục trong nhiều năm học.

5. Tiêu chí nào quan trọng nhất trong việc đánh giá học sinh qua hoạt động STEM này?

Điểm số không chỉ căn cứ vào việc nam châm hút được bao nhiêu chiếc ghim sắt. Điểm cốt lõi nằm ở quá trình: khả năng giải thích nguyên lý khoa học, kỹ năng khắc phục sự cố khi mạch không chạy, tinh thần phối hợp nhóm và thái độ bảo vệ môi trường được thể hiện xuyên suốt ma trận Rubric.

Kết luận

Khóa luận tốt nghiệp "Thiết kế hoạt động STEM với thử thách tạo ra nam châm điện từ pin điện hóa" đã giải quyết trọn vẹn bài toán tích hợp lý thuyết hàn lâm với thực hành kỹ thuật sáng tạo trong dạy học Vật lý 11. Bằng việc xây dựng tiến trình sư phạm 6 pha gắn liền quy trình thiết kế kỹ thuật 8 bước, dự án không chỉ cung cấp một sản phẩm giáo dục có tính khả thi cao, chi phí thấp mà còn đóng góp giải pháp định lượng hóa năng lực học sinh qua bộ công cụ Rubric đa chiều.

Thành công của đề tài khẳng định tính đúng đắn của định hướng đổi mới căn bản, toàn diện giáo dục phổ thông: đưa học đường gắn liền với thực tiễn đời sống, biến tri thức khoa học thành công cụ giải quyết các thách thức xã hội và môi trường. Quý thầy cô, các nhà nghiên cứu và học sinh quan tâm có thể tiếp tục mở rộng mô hình này sang các hệ thống lưu trữ năng lượng sinh học tiên tiến, góp phần lan tỏa ngọn lửa đam mê khoa học và ý thức phát triển bền vững trong cộng đồng trẻ.
