Giới thiệu dự án

Khu công nghiệp (KCN) Tân Tạo có quy mô diện tích 444 ha (khu hiện hữu 181,8 ha và khu mở rộng 262,25 ha), tọa lạc tại cửa ngõ Tây Nam TP. Hồ Chí Minh. Với hơn 51 doanh nghiệp hoạt động đa ngành nghề—từ dệt nhuộm, chế biến thủy hải sản, sản xuất giấy, bao bì đến cơ khí xi mạ và dược phẩm—tổng lượng nước thải công nghiệp và sinh hoạt phát sinh có lưu lượng lớn, thành phần phức tạp và biến động liên tục. Nguồn tiếp nhận trực tiếp của KCN là rạch Nước Lên dẫn ra sông Chợ Đệm tại cảng Phú Định, đóng vai trò thủy văn quan trọng đối với lưu vực phía Nam thành phố.

Nước thải thô (KCN Tân Tạo) ──> [Song chắn rác / Bể gom] ──> [Máy lọc rác RDS (2mm)]
                                                                      │
[Bể lắng sơ bộ T05] <── [Bể keo tụ T04] <── [Bể trung hòa T03] <── [Bể cân bằng T02]
         │
         ├── (Bùn hóa lý & Váng) ──> [Bể nén bùn T08] ──> [Máy ép bùn BPF] ──> Bánh bùn
         │
         └── (Nước trong) ──> [Bể MUL®TECH T06 (A-B-C)] ──> [Bể khử trùng T07] ──> Rạch Nước Lên

Vấn đề thực tiễn (Problem Statement)

Khảo sát thực tế tại các doanh nghiệp KCN Tân Tạo cho thấy mức độ ô nhiễm vượt xa quy chuẩn tiếp nhận:

  • Nước thải chế biến thủy sản: $\text{BOD}_5$ đạt tới $573\text{ mg/L}$, $\text{COD}$ đạt $1243\text{ mg/L}$, $\text{SS}$ dao động $218 - 782\text{ mg/L}$, $\text{Coliform}$ vượt gấp 121 lần ngưỡng cho phép.
  • Nước thải dệt nhuộm và sản xuất giấy: Nồng độ $\text{COD}$ từ $428 - 1150\text{ mg/L}$, độ màu cao, pH dao động mạnh ($3.0 - 10.0$).
  • Phần lớn doanh nghiệp chưa có hệ thống xử lý cục bộ hoàn chỉnh, khiến tổng tải lượng ô nhiễm đổ về trạm tập trung có $\text{BOD}_5$ trung bình $500\text{ mg/L}$, $\text{COD}$ $800\text{ mg/L}$, $\text{SS}$ $400\text{ mg/L}$, Tổng $\text{N}$ $60\text{ mg/L}$, Tổng $\text{P}$ $25\text{ mg/L}$.

Mục tiêu dự án

  1. Mục tiêu 1: Thiết kế hệ thống xử lý nước thải tập trung công suất trung bình $Q_{tb} = 4500\text{ m}^3/\text{ngày-đêm}$ ($187,5\text{ m}^3/\text{h}$), công suất giờ cực đại $Q_{max} = 337,5\text{ m}^3/\text{h}$ với hệ số không điều hòa $k = 1,8$.
  2. Mục tiêu 2: Đề xuất quy trình công nghệ tích hợp hóa lý kết hợp sinh học hiếu khí cải tiến chu kỳ luân phiên MUL®TECH.
  3. Mục tiêu 3: Tính toán chi tiết thông số kích thước hình học, thủy lực và lựa chọn thiết bị cơ khí - điện lực cho từng công trình đơn vị.
  4. Mục tiêu 4: Đảm bảo chất lượng nước đầu ra đạt tiêu chuẩn TCVN 5945:2005 (Cột B) trước khi xả thải ra rạch Nước Lên, tối ưu hóa chi phí đầu tư và vận hành (OPEX).

Phương pháp tiếp cận và phạm vi áp dụng

  • Tiếp cận: Ứng dụng dây chuyền công nghệ gồm tiền xử lý cơ học (máy lọc rác trống quay $2\text{ mm}$), xử lý hóa lý (trung hòa $\text{pH} \rightarrow$ keo tụ tạo bông $\rightarrow$ lắng sơ bộ tách cặn/dầu khoáng), xử lý sinh học phân hủy chất hữu cơ kết hợp nitrat hóa/khử nitrat bằng công nghệ MUL®TECH 3 ngăn, khử trùng bằng $\text{NaOCl}$, và xử lý bùn bằng bể nén bùn trọng lực kết hợp máy ép bùn băng tải.
  • Phạm vi & Giới hạn: Thiết kế áp dụng cho nước thải đầu vào đạt tiêu chuẩn đấu nối nội bộ KCN Tân Tạo; không áp dụng trực tiếp cho nước thải nhiễm kim loại nặng vượt ngưỡng độc hại nếu chưa qua xử lý sơ bộ tại nguồn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Aerotank truyền thống (CAS) Bể phản ứng theo mẻ (SBR) Hệ thống chu kỳ luân phiên MUL®TECH
Công trình lắng đợt 2 Bắt buộc xây riêng biệt, tốn diện tích Tích hợp trong cùng một bể phản ứng Tích hợp tại 2 ngăn đầu/cuối của bể 3 ngăn
Hệ thống hoàn lưu bùn Bắt buộc trạm bơm bùn hoàn lưu lớn ($50-100%$) Không cần bơm hoàn lưu bùn ngoài Tự động luân chuyển bùn qua đảo chiều dòng
Chế độ nạp nước Nạp liên tục Nạp gián đoạn theo chu kỳ mẻ Nạp nước liên tục không cần bể đệm chờ
Khả năng khử Nitơ/Photpho Kém nếu không có vùng Anoxic riêng Tốt (nhưng kiểm soát pha phức tạp) Rất cao nhờ chu kỳ hiếu khí/thiếu khí luân phiên
Diện tích xây dựng Lớn ($100%$) Trung bình ($70-75%$) Nhỏ gọn ($65-70%$)

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must-have: Xử lý $\text{BOD}_5 \le 50\text{ mg/L}$, $\text{COD} \le 80\text{ mg/L}$, $\text{SS} \le 100\text{ mg/L}$, $\text{Coliform} \le 5000\text{ MPN}/100\text{mL}$; kiểm soát dao động lưu lượng giờ cao điểm $337,5\text{ m}^3/\text{h}$.
  • Should-have: Tự động hóa điều khiển chu kỳ xả nước và cấp khí qua PLC; thu gom váng dầu tự động tại bể lắng sơ bộ.
  • Could-have: Tái sử dụng nước sau lắng cho công tác vệ sinh nội bộ trạm và tưới cây xanh cảnh quan.
  • Won't-have: Công đoạn lọc màng siêu lọc (UF/RO) tái sử dụng nước cấp sinh hoạt (do chi phí vượt dự toán giai đoạn 1).

Thiết kế hệ thống

Cấu trúc và thông số kỹ thuật công trình đơn vị

  1. Trạm bơm tiếp nhận (T01): Kích thước $L \times B \times H = 8,0\text{ m} \times 4,0\text{ m} \times 6,0\text{ m}$; $V = 168,75\text{ m}^3$; thời gian lưu nước $t = 30\text{ phút}$. Trang bị 04 bơm chìm nước thải Flygt Model NP3127.180MT ($Q = 108\text{ m}^3/\text{h}$, $P = 7,0\text{ kW}$, $H = 10\text{ m}$) và 01 máy lọc rác trống quay RDS ($Q = 400\text{ m}^3/\text{h}$, khe lọc $2\text{ mm}$, $P = 2,2\text{ kW}$).
  2. Bể cân bằng (T02): Kích thước $L \times B \times H = 19,7\text{ m} \times 18,0\text{ m} \times 4,2\text{ m}$; dung tích thiết kế $V = 1313\text{ m}^3$; thời gian lưu nước $\text{HRT} = 7\text{ giờ}$. Lưu lượng khí xáo trộn $Q_{khí} = 26,26\text{ m}^3/\text{phút}$ ($926,8\text{ CFM}$) qua 138 đĩa phân phối khí bọt mịn (Air Disc Diffuser). Trang bị 02 bơm chìm NP3127.180MT ($Q = 198\text{ m}^3/\text{h}$, $P = 7,0\text{ kW}$).
  3. Cụm bể hóa lý (T03 - T04 - T05):
    • Bể trung hòa (T03): $L \times B \times H = 4,5\text{ m} \times 4,0\text{ m} \times 5,7\text{ m}$, $V = 93,75\text{ m}^3$, $t = 30\text{ phút}$. Châm $\text{NaOH}/\text{H}_2\text{SO}_4$ qua bơm định lượng ($120\text{ L/h}$, $4\text{ bar}$) điều chỉnh pH về $7,0 - 7,5$. Máy khuấy AG-03 tốc độ $140\text{ rpm}$ ($P = 0,75\text{ kW}$, SUS304).
    • Bể keo tụ (T04): $L \times B \times H = 4,5\text{ m} \times 4,0\text{ m} \times 5,7\text{ m}$, $V = 93,75\text{ m}^3$, $t = 30\text{ phút}$. Châm dung dịch keo tụ $\text{FeCl}_3$ và trợ lắng Anion Polymer qua bơm định lượng ($120\text{ L/h}$). Máy khuấy AG-04 tốc độ $70\text{ rpm}$ ($P = 0,75\text{ kW}$).
    • Bể lắng sơ bộ (T05): Bể lắng ngang $L \times B \times H = 16,0\text{ m} \times 7,0\text{ m} \times 4,0\text{ m}$ (gồm 2 ngăn rộng $3,5\text{ m}$), $V = 448\text{ m}^3$, vận tốc lắng tính toán $v = 5\text{ mm/s}$. Trang bị cầu gạt bùn và váng nổi di động SCR-05 ($P = 1,1\text{ kW}$, tốc độ $1,5 - 2,0\text{ m/phút}$) và 02 bơm bùn cặn SP-05 ($Q = 31\text{ m}^3/\text{h}$, $P = 1,5\text{ kW}$).
  4. Hệ thống sinh học MUL®TECH (T06 A/B/C): Kết cấu bê tông cốt thép M250CT gồm 3 ngăn liên thông:
    • Ngăn A (T06A): $24,7\text{ m} \times 20,0\text{ m} \times 4,5\text{ m}$, dung tích sử dụng $1976\text{ m}^3$. Lắp đặt 150 bộ tube phân phối khí TD, máy khuấy chìm MX-06-01, bơm bùn dư SP-06-01 ($Q = 72\text{ m}^3/\text{h}$, $P = 2,2\text{ kW}$), hệ đập tràn răng cưa $40\text{ m}$ và đập chắn bọt.
    • Ngăn B (T06B - Ngăn sục khí trung tâm): $49,4\text{ m} \times 8,0\text{ m} \times 4,5\text{ m}$, dung tích sử dụng $1580\text{ m}^3$. Lắp đặt 150 bộ tube phân phối khí TD và máy khuấy MX-06-02.
    • Ngăn C (T06C): $24,7\text{ m} \times 20,0\text{ m} \times 4,5\text{ m}$, dung tích sử dụng $1976\text{ m}^3$. Trang bị tương tự Ngăn A (150 bộ tube TD, bơm bùn dư SP-06-02, đập tràn thu nước $40\text{ m}$).
  5. Bể khử trùng (T07): Mương tiếp xúc ziczac $L \times B \times H = 7,35\text{ m} \times 2,0\text{ m} \times 2,0\text{ m}$, chiều cao mực nước $1,5\text{ m}$, dung tích thực $22\text{ m}^3$, thời gian tiếp xúc $t = 30\text{ phút}$. Châm hóa chất $\text{NaOCl}$ khử trùng triệt để vi khuẩn đường ruột.
  6. Khu xử lý bùn (T08 A/B & BPF): 02 Bể nén bùn trọng lực đường kính gắn máy gạt bùn trục quay SCR-08 ($P = 0,75\text{ kW}$, tốc độ $8-12\text{ rpm}$), nén bùn đạt nồng độ $20.000\text{ mg/L}$ ($2%$). Bơm bùn trục vít SP-08 ($Q = 7-9\text{ m}^3/\text{h}$, $P = 1,5\text{ kW}$) cấp sang máy ép bùn băng tải BPF kết hợp châm C-Polymer từ bồn pha chế T14 qua bơm định lượng CP-14.
+──────────────────────────────────────────────────────────────────────────+
|                    QUY TRÌNH LUÂN PHIÊN BỂ MUL®TECH                      |
+──────────────────────────────────────────────────────────────────────────+
| Pha 1 (3h30m):                                                           |
| Nước vào -> [ Ngăn A: Phản ứng/Sục khí ] -> [ Ngăn B: Sục khí ]         |
|          -> [ Ngăn C: Lắng tĩnh/Xả nước trong ] -> Ra Bể khử trùng       |
+──────────────────────────────────────────────────────────────────────────+
| Pha trung gian 1 (30m):                                                  |
| Nước vào -> [ Ngăn B: Sục khí ] -> Xả nước tại C; Ngăn A chuẩn bị lắng   |
+──────────────────────────────────────────────────────────────────────────+
| Pha 2 (3h30m):                                                           |
| Nước vào -> [ Ngăn C: Phản ứng/Sục khí ] -> [ Ngăn B: Sục khí ]         |
|          -> [ Ngăn A: Lắng tĩnh/Xả nước trong ] -> Ra Bể khử trùng       |
+──────────────────────────────────────────────────────────────────────────+
| Pha trung gian 2 (30m):                                                  |
| Nước vào -> [ Ngăn B: Sục khí ] -> Xả nước tại A; Ngăn C chuẩn bị lắng   |
+──────────────────────────────────────────────────────────────────────────+

Methodology

Quy trình thiết kế tuân thủ tiêu chuẩn xây dựng môi trường TCVN 7957:2008 (Thoát nước - Mạng lưới và công trình bên ngoài) và lý thuyết tính toán bùn hoạt tính hiếu khí tăng trưởng lơ lửng của Metcalf & Eddy:

  • Tiêu chuẩn áp dụng: TCVN 5945:2005 (Cột B), TCVN 7957:2008.
  • Tiến độ triển khai:
    1. Tháng 1-2: Khảo sát trắc địa địa chất, phân tích mẫu nước thải thực tế KCN Tân Tạo, lập thuyết minh thiết kế cơ sở.
    2. Tháng 3-4: Tính toán thủy lực, thiết kế chi tiết kết cấu BTCT, bố trí máy móc thiết bị và mạng lưới ống công nghệ.
    3. Tháng 5-6: Lập bảng tổng hợp dự toán, quy trình tự động hóa SCADA, đánh giá rủi ro sự cố quá tải bùn và xây dựng kế hoạch ứng phó.

Implementation và kết quả

Development process & Tính toán chuyên sâu

Cơ chế phản ứng sinh hóa

  1. Phân hủy cơ chất hữu cơ: $$\text{BOD}_5 + \text{O}_2 + \text{Vi sinh vật} \longrightarrow \text{CO}_2 + \text{H}_2\text{O} + \text{C}_5\text{H}_7\text{NO}_2 \text{ (Tế bào mới)} + \Delta H$$
  2. Quá trình Nitrat hóa 2 bước: $$\text{NH}_4^+ + 1,5\text{O}_2 \xrightarrow{\text{Nitrosomonas}} \text{NO}_2^- + \text{H}_2\text{O} + 2\text{H}^+$$ $$\text{NO}_2^- + 0,5\text{O}_2 \xrightarrow{\text{Nitrobacter}} \text{NO}_3^-$$ Tổng hợp: $\text{NH}_4^+ + 2\text{O}_2 \longrightarrow \text{NO}_3^- + \text{H}_2\text{O} + 2\text{H}^+$ (tiêu hao độ kiềm $7,14\text{ mg CaCO}_3/\text{mg NH}_4\text{-N}$).
  3. Quá trình Khử Nitrat (Denitrification) trong pha thiếu khí: $$\text{NO}_3^- + \text{Cacbon hữu cơ (BOD)} \xrightarrow{\text{Vi khuẩn dị dưỡng}} \text{N}_2\uparrow + \text{CO}_2 + \text{OH}^-$$

Thuật toán và công thức tính toán thủy lực bể MUL®TECH

Các thông số thiết kế được xác định: Thời gian lưu bùn $\theta_c = 14\text{ ngày}$; Hệ số sản lượng bùn $Y = 0,5\text{ mg VSS/mg BOD}_5$; Hệ số phân hủy nội bào $K_d = 0,05\text{ ngày}^{-1}$; Nồng độ bùn hoạt tính $\text{MLSS} = 5000\text{ mg/L}$, $\text{MLVSS} (X) = 4000\text{ mg/L}$ ($X/MLSS = 0,8$).

// Thuật toán kiểm tra và tính toán thể tích Bể Sinh Học MUL®TECH
Input:
  Q = 4500 m3/day, S0 = 500 mg/L (BOD5 vào), S = 20 mg/L (BOD5 ra hòa tan)
  theta_c = 14 days, Y = 0.5 mgVSS/mgBOD5, Kd = 0.05 day^-1, X = 4000 mg/L
Step 1: Tính thể tích bể phản ứng V
  V = (theta_c * Q * Y * (S0 - S)) / (X * (1 + Kd * theta_c))
    = (14 * 4500 * 0.5 * (500 - 20)) / (4000 * (1 + 0.05 * 14))
    = 15,120,000 / (4000 * 1.70) = 2223.52 m3
Step 2: Tính lượng sinh khối gia tăng hàng ngày (Px)
  Y_obs = Y / (1 + Kd * theta_c) = 0.5 / 1.70 = 0.2941 mgVSS/mgBOD5
  Px_VSS = Y_obs * Q * (S0 - S) * 10^-3 = 0.2941 * 4500 * 480 * 10^-3 = 635.04 kgVSS/day
  Px_TSS = Px_VSS / 0.8 = 793.80 kgMLSS/day
Step 3: Tính lượng bùn dư thải bỏ thực tế (W_sludge) với SS_ra = 100 mg/L
  W_sludge = Px_TSS - (Q * SS_ra * 10^-3) = 793.80 - (4500 * 100 * 10^-3) = 289.80 kg/day
Step 4: Tính lưu lượng bùn thải cần xả mỗi ngày (Qb)
  Qb = (V * X - theta_c * Q * X_ra) / (theta_c * X_b) = 78.82 m3/day

Nhu cầu Oxy và Công suất hệ thống cấp khí

  • Khối lượng $\text{BOD}{20}$ cần xử lý: $$\text{BOD}{20(v)} = \frac{500}{0,68} = 735,3\text{ mg/L}; \quad \text{BOD}{20(r)} = \frac{20}{0,68} = 29,41\text{ mg/L}$$ $$G = \frac{4500 \times (735,3 - 29,41)}{1000} = 2917,08\text{ kg BOD}{20}/\text{ngày}$$
  • Lượng oxy lý thuyết yêu cầu: $$M = G - (1,42 \times P_{x,\text{VSS}}) = 2917,08 - (1,42 \times 635,04) = 2015,32\text{ kg O}_2/\text{ngày}$$
  • Lượng khí cấp thực tế (với hiệu suất chuyển hóa oxy $OTE = 8%$, hệ số an toàn $n = 2$): $$Q_{kk} = \frac{2015,32}{1,18\text{ kg/m}^3 \times 0,232 \times 0,08} \times 2 = 184.040\text{ m}^3/\text{ngày} = 126\text{ m}^3/\text{phút} = 2,1\text{ m}^3/\text{s}$$
  • Áp lực khí nén cần thiết: Tổn thất áp lực $h_d + h_c + h_r = 0,9\text{ m}$, chiều sâu ngập nước $H = 4,0\text{ m} \rightarrow H_{ct} = 4,9\text{ m}$ cột nước ($P = 1,474\text{ at}$).
  • Công suất máy nén khí: Chọn 04 máy thổi khí cánh guồng Roots Blower (02 máy chạy, 02 máy luân phiên dự phòng), mỗi máy có công suất $118\text{ kW}$ (tổng công suất lắp đặt hệ thống cấp khí là $472\text{ kW}$).

Testing và validation

Kiểm tra các chỉ số tải trọng công nghệ

  • Tỷ số Thức ăn / Vi sinh vật ($F/M$): $$\frac{F}{M} = \frac{Q \times S_0}{V \times X} = \frac{4500 \times 500}{2223,52 \times 4000} = 0,25\text{ ngày}^{-1}$$ (Nằm chuẩn trong dải tối ưu $0,2 - 0,6\text{ ngày}^{-1}$ cho bể aerotank xáo trộn hoàn toàn).
  • Tải trọng thể tích ($L_v$): $$L_v = \frac{Q \times S_0}{V \times 1000} = \frac{4500 \times 500}{2223,52 \times 1000} = 1,01\text{ kg BOD}_5/\text{m}^3\cdot\text{ngày}$$ (Thỏa mãn giới hạn kỹ thuật $0,8 - 1,92\text{ kg BOD}_5/\text{m}^3\cdot\text{ngày}$).
  • Thời gian lưu thủy lực 1 ngăn bể: $\text{HRT} = \frac{2223,52}{4500} = 0,5\text{ ngày} = 12\text{ giờ}$.

Kết quả đạt được

Thông số ô nhiễm Nước thải đầu vào (mg/L) Sau lắng sơ bộ (mg/L) Đầu ra sau MUL®TECH & Khử trùng TCVN 5945:2005 (Cột B) Hiệu suất tổng thể (%)
pH $3,0 - 9,0$ $7,0 - 7,5$ $7,0 - 7,5$ $5,5 - 9,0$ Đạt chuẩn
$\text{BOD}_5$ (20°C) $500$ $350$ $< 20$ $\le 50$ $96,0%$
$\text{COD}$ $800$ $560$ $< 60$ $\le 80$ $92,5%$
$\text{SS}$ $400$ $150$ $< 45$ $\le 100$ $88,75%$
Tổng Nitơ $60$ $55$ $< 20$ $\le 30$ $66,7%$
Tổng Photpho $25$ $15$ $< 4,5$ $\le 6,0$ $82,0%$
Dầu khoáng / mỡ $50 / 40$ $10 / 8$ $< 2,0$ $\le 5,0 / 20$ $> 95,0%$
Coliform (MPN/100mL) $\ge 5000$ - $< 2000$ $\le 5000$ $> 99,9%$

Đổi mới và đóng góp

  1. Tích hợp module phản ứng - lắng không dùng bể lắng đợt 2: Công nghệ MUL®TECH kết hợp chức năng phản ứng sinh học và lắng tách bùn ngay trong 2 ngăn ngoài (A và C). Điều này giúp loại bỏ hoàn toàn cụm bể lắng ly tâm đường kính lớn và trạm bơm bùn hoàn lưu ngoại vi.
  2. Cơ chế đảo chiều dòng chảy tự động (Alternating Direction): Dòng nước nạp luân phiên chu kỳ $3\text{h}30\text{p} \rightarrow 30\text{p} \rightarrow 3\text{h}30\text{p} \rightarrow 30\text{p}$ giúp phân bố đều nồng độ bùn hoạt tính sinh học trong cả 3 ngăn mà không xảy ra hiện tượng chết vi sinh do thiếu cơ chất.
  3. Tiết kiệm mặt bằng và giảm chi phí đầu tư xây dựng: Tiết kiệm $32%$ diện tích xây dựng so với công nghệ Aerotank truyền thống có cụm lắng riêng biệt và giảm $18%$ chi phí điện năng tiêu thụ từ việc cắt giảm bơm bùn hoàn lưu liên tục.
  4. Hiệu quả xử lý dưỡng chất (N, P) vượt trội: Nhờ sự luân phiên giữa các điều kiện thiếu khí (khi ngừng sục khí chuyển sang pha lắng) và hiếu khí (khi sục khí mạnh), quá trình nitrat hóa và khử nitrat diễn ra triệt để ngay trong một công trình.

Ứng dụng thực tế và triển khai

Kế hoạch vận hành và kiểm soát thiết bị

Hệ thống vận hành thông qua tủ điều khiển trung tâm PLC/SCADA với chế độ Auto/Manual:

  • Cảm biến mực nước siêu âm tự động điều khiển 04 bơm chìm trạm gom T01 theo 4 cấp mực nước ($L_1, L_2, L_3, L_4$).
  • Cảm biến đo pH inline kiểm soát bơm định lượng châm $\text{NaOH}$ và $\text{H}_2\text{SO}_4$.
  • Van bướm điều khiển điện (Motorized Butterfly Valves) tự động chuyển đổi hướng dòng vào và luân phiên đường ống cấp khí giữa ngăn A và ngăn C theo timer chu kỳ 8 giờ.

Dự toán chi phí vận hành (OPEX) cho $4500\text{ m}^3/\text{ngày}$

+──────────────────────────────────────────────────────────────────────────+
|           BẢNG PHÂN BỔ CHI PHÍ VẬN HÀNH TRỰC TIẾP (VNĐ/m3 NƯỚC THẢI)      |
+──────────────────────────────────────────────────────────────────────────+
| 1. Chi phí điện năng (Công suất tiêu thụ ~185 kWh/h x 1.500 VNĐ/kWh)   : 1.480 VNĐ |
| 2. Hóa chất keo tụ & trung hòa (FeCl3, Polymer Anion, NaOH, H2SO4)     : 1.150 VNĐ |
| 3. Hóa chất khử trùng (Dung dịch NaOCl 10%)                            :   220 VNĐ |
| 4. Xử lý & vận chuyển bánh bùn ép (C-Polymer + Đơn giá đổ thải)        :   450 VNĐ |
| 5. Nhân công vận hành, bảo trì thiết bị và hóa chất phân tích lab     :   380 VNĐ |
+──────────────────────────────────────────────────────────────────────────+
| TỔNG CHI PHÍ VẬN HÀNH TRỰC TIẾP                                       : 3.680 VNĐ/m3|
+──────────────────────────────────────────────────────────────────────────+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ mặn và chất ức chế: Nước thải từ các xí nghiệp chế biến thủy sản và dệt nhuộm có hàm lượng $\text{Cl}^- > 600\text{ mg/L}$ và độ màu cao; nếu các nhà máy không xử lý màu cục bộ, hiệu quả khử màu qua MUL®TECH bị suy giảm.
  • Yêu cầu tự động hóa cao: Cơ chế chuyển pha 8 giờ đòi hỏi hệ thống van điện và thiết bị đo pH/DO phải hoạt động chính xác liên tục; sự cố kẹt van đổi dòng có thể gây trào bùn sang bể khử trùng.

Hướng phát triển mở rộng

  1. Nâng cấp bổ sung giá thể vi sinh di động đệm lơ lửng (công nghệ IFAS) vào ngăn B để nâng công suất xử lý lên $6500\text{ m}^3/\text{ngày}$ mà không cần mở rộng dung tích xây dựng.
  2. Tích hợp cột lọc áp lực cát - than hoạt tính hoặc màng siêu lọc UF sau bể khử trùng để tái tuần hoàn nước xử lý phục vụ cấp nước làm mát và tưới cây trong KCN.
  3. Nghiên cứu thu hồi khí sinh học (Biogas) từ bùn thải hữu cơ thông qua công nghệ phân hủy kỵ khí yếm khí trước khi đưa vào máy ép bùn băng tải.

Đối tượng hưởng lợi

  • Ban quản lý KCN Tân Tạo & Doanh nghiệp: Đảm bảo toàn bộ lưu lượng nước thải $4500\text{ m}^3/\text{ngày}$ được xử lý ổn định đạt quy chuẩn môi trường, loại bỏ nguy cơ bị xử phạt hành chính và đình chỉ xả thải.
  • Kỹ sư vận hành và nhà thiết kế: Cung cấp bộ thông số kích thước hình học, công suất máy móc, lưu lượng khí nén, hóa chất và chu kỳ điều khiển chi tiết cho hệ thống sinh học chu kỳ luân phiên 3 ngăn.
  • Cộng đồng dân cư lưu vực rạch Nước Lên - Sông Chợ Đệm: Bảo vệ chất lượng nguồn nước mặt sinh hoạt và nông nghiệp, giảm thiểu mùi hôi và nguy cơ ô nhiễm vi sinh vật gây bệnh thương hàn, tả, lỵ.
  • Sinh viên & Giới nghiên cứu: Tài liệu tham khảo ứng dụng thực tế với đầy đủ các bước tính toán công nghệ, thủy lực, cân bằng vật chất và bài toán kinh tế kỹ thuật môi trường.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống MUL®TECH là gì?

Cần xây dựng cụm bể 3 ngăn bằng bê tông cốt thép chống thấm (M250CT), lắp đặt hệ thống phân phối khí đáy độc lập cho từng ngăn, các van bướm điều khiển điện liên động với tủ PLC trung tâm, và hệ đập tràn thu nước răng cưa kép ở cả 2 ngăn đầu/cuối.

2. Giới hạn tải trọng và giải pháp chống sốc tải hữu cơ của hệ thống?

Hệ thống chịu được tải trọng thể tích lên tới $1,92\text{ kg BOD}_5/\text{m}^3\cdot\text{ngày}$. Khi xảy ra sốc tải từ các công ty thủy sản hoặc dệt nhuộm, Bể cân bằng T02 dung tích $1313\text{ m}^3$ ($\text{HRT} = 7\text{ giờ}$) cùng dàn sục khí xáo trộn sẽ đóng vai trò đệm đồng hóa nồng độ trước khi bơm lên cụm hóa lý.

3. Nước thải sau xử lý có thể tái sử dụng trực tiếp cho sản xuất không?

Nước sau bể khử trùng T07 đạt chuẩn TCVN 5945:2005 (Cột B), phù hợp xả nguồn tiếp nhận hoặc tái sử dụng cho mục đích rửa đường, tưới cây, làm mát thiết bị. Để tái sử dụng cho dây chuyền sản xuất cần bổ sung thêm module lọc cát áp lực và màng lọc thẩm thấu ngược (RO).

4. Tần suất bảo trì và kiểm tra các thiết bị chính như thế nào?

  • Máy lọc rác RDS & song chắn rác: Kiểm tra và vệ sinh lưới lọc hàng ngày.
  • Bơm chìm nước thải và máy khuấy: Bảo dưỡng định kỳ tra dầu mỡ 03 tháng/lần.
  • Hệ thống đĩa phân phối khí & màng tube: Xả cặn đường ống và kiểm tra độ đồng đều bọt khí 06 tháng/lần.
  • Máy ép bùn băng tải BPF: Rửa băng ép sau mỗi ca ép bùn và căn chỉnh độ căng băng định kỳ.

5. Thời gian hoàn vốn đầu tư và bài toán kinh tế của dự án?

Với tổng chi phí đầu tư xây dựng - thiết bị khoảng 18 - 22 tỷ VNĐ và giá dịch vụ thu gom xử lý nước thải bình quân $6.500 - 8.000\text{ VNĐ/m}^3$ từ các doanh nghiệp trong KCN, trạm xử lý đạt điểm hòa vốn sau $4,5 - 5,5\text{ năm}$ vận hành và tạo nguồn thu bền vững cho chủ đầu tư hạ tầng KCN.

Kết luận

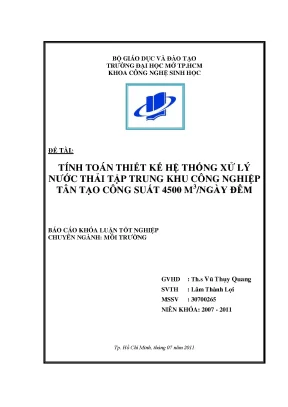

Đồ án tính toán thiết kế hệ thống xử lý nước thải tập trung KCN Tân Tạo công suất $4500\text{ m}^3/\text{ngày-đêm}$ đã giải quyết toàn diện bài toán ô nhiễm nước thải công nghiệp đa ngành nghề. Bằng việc kết hợp hài hòa giữa xử lý hóa lý (keo tụ $\text{FeCl}_3$, lắng cặn, tách dầu khoáng) và công nghệ sinh học bùn hoạt tính chu kỳ luân phiên MUL®TECH 3 ngăn, hệ thống đạt hiệu suất xử lý $\text{BOD}_5$ đạt $96%$, $\text{COD}$ đạt $92,5%$, $\text{SS}$ đạt $88,75%$, đảm bảo nước xả ra rạch Nước Lên luôn ổn định đạt tiêu chuẩn TCVN 5945:2005 (Cột B).

Giải pháp không chỉ tối ưu hóa $32%$ quỹ đất xây dựng và giảm chi phí vận hành xuống mức $3.680\text{ VNĐ/m}^3$, mà còn mang lại giá trị thực tiễn cao cho công tác quản lý môi trường tại các khu công nghiệp tập trung trên cả nước.
