Nghiên Cứu và Triển Khai Hệ Thống Quản Lý Kiểm Soát Ra Vào Cửa Bằng Công Nghệ Thẻ RFID 13.56MHz và Vi Xử Lý ARM Cortex-M3

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để thiết kế và chế tạo một hệ thống kiểm soát ra vào cửa tự động, phân tán và đa phương thức với chi phí tối ưu, độ bảo mật cao và khả năng quản lý tập trung từ xa qua nền tảng Web dành cho các phòng học, phòng thí nghiệm và văn phòng hiện đại?
  • Phương pháp tiếp cận (Methodology Snapshot): Nghiên cứu ứng dụng kiến trúc vi xử lý 32-bit ARM Cortex-M3 tích hợp hệ điều hành thời gian thực FreeRTOS, kết hợp công nghệ nhận dạng qua sóng vô tuyến RFID tần số cao (HF 13.56MHz), mô-đun truyền thông GSM SIM900, bộ nhớ Flash SPI và hệ thống máy chủ điều hành Web Server xây dựng theo mô hình Model-View-Controller (MVC) giao tiếp qua giao thức HTTP.
  • Phát hiện chính (Key Findings): Nhóm nghiên cứu đã hiện thực hóa thành công bo mạch điều khiển trung tâm (Main Control) có khả năng xử lý ngắt cực nhanh nhờ công nghệ Tail-Chaining trên Cortex-M3; xây dựng cấu trúc dữ liệu nén chỉ 27 bytes cho mỗi người dùng với thuật toán quản lý bộ nhớ 2 mảng (logic và vật lý) chống phân mảnh Flash; hệ thống vận hành ổn định đa kênh (quẹt thẻ RFID, gọi điện/nhắn tin GSM) và đồng bộ dữ liệu thời gian thực hai chiều với Web Server.
  • Hàm ý thực tiễn (Implications): Đề tài chứng minh tính khả thi của việc làm chủ công nghệ nhúng phần cứng kết hợp phần mềm nội địa hóa, giảm chi phí đầu tư xuống 1/10 so với các giải pháp nhập khẩu, đồng thời tạo tiền đề ứng dụng rộng rãi công nghệ RFID trong quản trị trường học thông minh và văn phòng số tại Việt Nam.

Bối cảnh và tầm quan trọng (300-350 từ)

  • Hiện trạng tri thức (Current state of knowledge): Trong làn sóng chuyển dịch từ nền văn minh công nghiệp sang nền kinh tế thông tin và trí tuệ, việc tự động hóa giám sát an ninh và quản trị nhân sự đã trở thành tiêu chuẩn bắt buộc tại các cơ quan, viện nghiên cứu và doanh nghiệp trên toàn cầu. Công nghệ RFID (Radio Frequency Identification) với ưu thế nhận dạng không tiếp xúc, tốc độ xử lý vượt trội và độ bền cơ học cao hơn hẳn mã vạch truyền thống đã được ứng dụng sâu rộng trong quản lý chuỗi cung ứng, thư viện số, kiểm soát biên giới và giao thông thông minh.
  • Khoảng trống nghiên cứu (Research gap identified): Tại thời điểm nghiên cứu, thị trường Việt Nam chủ yếu phụ thuộc vào hai thái cực: các hệ thống ngoại nhập hoàn chỉnh có chi phí đầu tư rất đắt đỏ ($2000 – $3500/đầu đọc), cấu trúc phần mềm dạng đóng (black-box) gây khó khăn cho việc tích hợp mở rộng; hoặc các giải pháp lắp ráp thủ công công nghệ thấp, thiếu cơ chế phân quyền theo khung thời gian học tập/làm việc thực tế, độ an toàn bảo mật kém và không có khả năng liên kết tập trung hàng trăm phòng ban qua mạng diện rộng.
  • Tính thời điểm và sự phù hợp (Timeliness & Relevance): Nhu cầu cấp thiết đặt ra tại các trường đại học và viện nghiên cứu—nơi có lượng sinh viên, giảng viên và chuyên gia ra vào các phòng thí nghiệm chuyên dụng (như phòng lab máy tính, phòng thực hành kỹ thuật cao) liên tục biến động theo thời khóa biểu. Việc thiếu công cụ giám sát chính xác dẫn đến lãng phí năng lượng, rủi ro mất mát trang thiết bị và khó khăn trong công tác truy vết sự cố.
  • Tác động tiềm năng (Potential impact): Đề tài đặt nền móng kỹ thuật vững chắc cho việc làm chủ nền tảng vi xử lý ARM và giao thức vô tuyến 13.56MHz tại Khoa Khoa học & Kỹ thuật Máy tính – ĐH Bách Khoa TP.HCM, cung cấp giải pháp Make-in-Vietnam hoàn chỉnh từ tầng mạch in phần cứng, firmware nhúng đến ứng dụng Web quản trị cấp cao.

Methodology và approach (350-400 từ)

  • Thiết kế nghiên cứu (Research Design): Đề tài tiếp cận theo mô hình phân tầng hệ thống phân tán (Distributed Embedded Architecture), bao gồm 3 phân hệ chính:
    1. Phân hệ chấp hành và thu thập tại chỗ (Local Node): Đặt tại mỗi cửa phòng, gồm 2 đầu đọc RFID chuẩn HF 13.56MHz (chiều vào/ra), khóa chốt điện tử (electric strike/magnetic lock), cảm biến trạng thái cửa, còi cảnh báo và mô-đun GSM/GPRS SIM900.
    2. Phân hệ xử lý trung tâm (Main Control Unit): Trọng tâm là vi điều khiển ARM Cortex-M3 (kiến trúc ARMv7-M), bộ nhớ Flash ngoài AT25DF041A lưu trữ cơ sở dữ liệu cục bộ và chip đồng hồ thời gian thực RTC.
    3. Phân hệ quản trị tập trung (Central Web Management): Máy chủ Web cơ sở dữ liệu quan hệ, thiết kế theo mô hình MVC, cung cấp RESTful API qua HTTP cho các bo mạch trạm và giao diện Web UI cho quản trị viên.
  • Phương pháp thu thập dữ liệu & Giao thức nhúng (Data Collection & Embedded Protocols):
    • Đầu đọc RFID hoạt động theo cơ chế RTF (Reader Talks First) ở tần số 13.56MHz, đảm bảo độ chính xác quét thẻ cự ly gần (<1m) và triệt tiêu xung đột dữ liệu.
    • Tầng firmware vận hành trên hệ điều hành thời gian thực FreeRTOS, phân bổ 5 tác vụ độc lập với độ ưu tiên tiền định (Preemptive Priority Scheduling). Trong đó, taskMain (ưu tiên cao nhất - mức 5) quản lý giám sát quét thẻ và điều khiển khóa; taskInternet phụ trách kết nối mạng, đồng bộ thời gian và gửi log truy cập; các tác vụ phụ trợ xử lý ngoại vi qua giao tiếp UART, SPI và Bit-Band I/O.
  • Kỹ thuật phân tích & Quản lý bộ nhớ (Analysis Techniques):
    • Mã hóa dữ liệu định danh: Tối ưu hóa dung lượng người dùng vào một khung dữ liệu cô đọng 27 bytes: ID (10 bytes), Time Schedule (14 bytes - mã hóa 16 tiết học/ngày cho 7 ngày trong tuần theo dạng bitmask), Level (1 byte phân quyền: Admin, Quản lý, Sinh viên làm luận văn, Sinh viên học theo TKB), Status (1 byte: Update, Disable, Delete, Add) và Version (1 byte đồng bộ).
    • Thuật toán chỉ mục 2 mảng: Sử dụng mảng chỉ số logic (Logic Index Array) và mảng con trỏ địa chỉ vật lý (Physical Pointer Array) trên bộ nhớ Flash giúp việc truy xuất, chèn, xóa và vô hiệu hóa thẻ đạt tốc độ $O(1)$ mà không cần thao tác dồn phân mảnh bộ nhớ Flash liên tục.
  • Độ tin cậy và kiểm chuẩn (Validity & Reliability): Cơ chế xác thực phân tán cho phép hệ thống mở cửa ngay lập tức dựa trên dữ liệu Flash nội bộ mà không phụ thuộc vào độ trễ đường truyền Internet. Khi có mạng, dữ liệu tự động đồng bộ về Server; khi mất mạng Internet, hệ thống vẫn duy trì nhật ký ngoại tuyến và kích hoạt kênh mở cửa khẩn cấp qua cuộc gọi/SMS xác thực số điện thoại trên mô-đun SIM900.

Phát hiện chính (400-450 từ)

  • 1. Hiệu năng vượt bậc của lõi ARM Cortex-M3 và FreeRTOS trong kiểm soát thời gian thực: Việc khai thác tập lệnh Thumb-2 cùng cơ chế xử lý ngắt lồng nhau NVIC tích hợp công nghệ Tail-Chaining trên lõi Cortex-M3 đã giảm độ trễ chuyển đổi ngữ cảnh ngắt từ hơn 30 chu kỳ xung nhịp xuống chỉ còn 6 chu kỳ. Kết hợp với bộ lập lịch FreeRTOS, thời gian phản hồi từ lúc quẹt thẻ RFID 13.56MHz đến khi kích hoạt rơ-le mở khóa điện tử đạt mức dưới 0.5 giây, loại bỏ hoàn toàn hiện tượng nghẽn lệnh hay trễ thao tác tại các khung giờ cao điểm sinh viên vào lớp.
  • 2. Đột phá trong kỹ thuật nén và cấu trúc phân quyền tiết học (Bit-masking): Nghiên cứu đã chứng minh tính hiệu quả của phương pháp số hóa thời khóa biểu: 14 bytes dữ liệu có thể quản lý chi tiết quyền truy cập của một đối tượng trong suốt 16 tiết học/ngày của cả 7 ngày trong tuần (mỗi 2 bytes = 16 bits tương ứng trạng thái 16 tiết). Toàn bộ hồ sơ bảo mật chỉ chiếm đúng 27 bytes. Nhờ đó, chip Flash dung lượng khiêm tốn 4Mb (AT25DF041A) có thể lưu trữ hơn 15.000 bản ghi người dùng kèm lịch sử sự kiện cục bộ, đáp ứng vượt trội quy mô của một khoa lớn trong trường đại học.
  • 3. Giải quyết triệt để bài toán hao mòn và phân mảnh bộ nhớ Flash: Thuật toán liên kết 2 tầng chỉ mục (Logic Array – Physical Pointer) cho phép cập nhật trạng thái thẻ (như vô hiệu hóa sinh viên thôi học, thay đổi quyền truy cập) bằng cách thao tác trên bảng chỉ mục mà không cần ghi đè toàn bộ block Flash. Giải pháp này giúp hạn chế tối đa số chu kỳ xóa/ghi (Erase/Write cycles) của bộ nhớ bán dẫn, tăng tuổi thọ phần cứng lên gấp nhiều lần.
  • 4. Tính linh hoạt và tính sẵn sàng cao qua cơ chế chuyển tiếp đa kênh (GSM Fallback): Một phát hiện thực nghiệm quan trọng là việc duy trì kết nối Internet tại các tòa nhà học tập đôi khi gặp sự cố gián đoạn. Mô hình nhúng tích hợp SIM900 cung cấp khả năng điều khiển độc lập: người quản lý phòng có thể mở cửa từ xa bằng cách gọi điện (hệ thống tự nhận diện Caller ID hợp lệ và ngắt máy không tốn cước) hoặc gửi SMS có cấu trúc mã lệnh.
  • 5. Độ chính xác và ổn định thực địa đạt 100%: Thử nghiệm thực tế tại Phòng thí nghiệm Renesas (Trường ĐH Bách Khoa TP.HCM) và trình diễn tại Triển lãm NCKH kỷ niệm 55 năm thành lập trường cho thấy hệ thống hoạt động liên tục 24/7, tỷ lệ đọc thẻ chính xác đạt 100% trong cự ly chuẩn, không xuất hiện hiện tượng đọc nhầm hay treo hệ thống khi có tương tác đồng thời giữa quẹt thẻ và truyền dữ liệu Web Server.

Đóng góp khoa học và thực tiễn (250-300 từ)

  • Đóng góp về mặt kỹ thuật & học thuật (Theoretical & Technical Contributions):
    • Làm chủ hoàn toàn kiến trúc phần cứng ARMv7-M (Cortex-M3), bao gồm việc ứng dụng kỹ thuật Bit-Band để truy xuất trực tiếp bit nhớ I/O, bộ bảo vệ bộ nhớ MPU ngăn chặn xung đột giữa các tác vụ nhúng, và tối ưu hóa hệ điều hành FreeRTOS cho các ứng dụng an ninh nhận dạng.
    • Chuẩn hóa cấu trúc truyền thông tin cậy giữa các thiết bị vi điều khiển nhúng với Web Server qua các bản tin định dạng gọn nhẹ trên nền HTTP.
  • Đổi mới phương pháp luận (Methodological Innovations):
    • Đề xuất mô hình quản trị dữ liệu hỗn hợp (Hybrid Data Management): Kết hợp giữa cơ sở dữ liệu quan hệ tập trung trên Cloud/Server với cơ sở dữ liệu phẳng có cấu trúc chỉ mục động (Dynamic Indexing) trên bộ nhớ nhúng Flash ngoại vi.
  • Ứng dụng thực tiễn & Giá trị kinh tế (Practical Applications):
    • Cung cấp một sản phẩm thương mại hóa tiềm năng với giá thành phần cứng chỉ bằng khoảng 10-15% so với thiết bị nhập khẩu cùng tính năng.
    • Ứng dụng tức thì cho hệ thống giảng đường, phòng thí nghiệm trọng điểm, trung tâm dữ liệu (Server room), ký túc xá và văn phòng doanh nghiệp nhằm tự động hóa công tác chấm công, điểm danh sinh viên và giám sát an ninh tòa nhà.
  • Hàm ý chính sách quản lý (Policy Implications):
    • Cung cấp cơ sở khoa học để các cơ sở giáo dục đại học xây dựng quy chế quản lý tài sản công nghệ cao và triển khai lộ trình chuyển đổi mô hình khuôn viên đại học thông minh (Smart Campus).

Đối tượng quan tâm (200-250 từ)

  • Kỹ sư hệ thống nhúng & IoT (Embedded & IoT Engineers): Quan tâm sâu sắc đến phương pháp lập trình FreeRTOS trên vi xử lý ARM Cortex-M3, thiết kế mạch phần cứng giao tiếp RFID 13.56MHz, quản lý bộ nhớ Flash SPI và tối ưu hóa giao tiếp mạng GSM/HTTP.
  • Quản trị viên trường học & Cơ sở giáo dục (Academic Administrators): Các trường đại học, viện nghiên cứu cần giải pháp số hóa quản lý phòng thực hành, chấm công giảng viên, kiểm soát sinh viên theo thời khóa biểu thực tế nhằm giảm thiểu chi phí quản lý vận hành thủ công.
  • Doanh nghiệp phát triển giải pháp Tòa nhà thông minh (Smart Building Developers): Tìm kiếm kiến trúc hệ thống kiểm soát cửa ra vào có độ ổn định cao, khả năng quản trị tập trung hàng ngàn điểm truy cập với chi phí sản xuất phần cứng cạnh tranh.
  • Giảng viên và sinh viên chuyên ngành Máy tính/Điện tử: Nguồn tài liệu tham khảo chuẩn mực về đồ án nghiên cứu khoa học, tích hợp liên ngành giữa phần cứng vi điều khiển, hệ điều hành thời gian thực và công nghệ phần mềm Web Server.

FAQ (250-300 từ)

1. Phát hiện quan trọng nhất của đề tài là gì?

Đó là việc xây dựng thành công kiến trúc kiểm soát phân tán toàn diện: kết hợp khả năng xử lý thời gian thực tức thì dưới 0.5s của vi xử lý ARM Cortex-M3 (chạy FreeRTOS) với cấu trúc nén dữ liệu phân quyền 27 bytes/người, cho phép lưu trữ và xác thực hàng chục ngàn người dùng cục bộ độc lập ngay cả khi mất mạng.

2. Phương pháp lưu trữ trên bộ nhớ Flash có gì đặc biệt?

Thay vì ghi đè tuyến tính gây phân mảnh bộ nhớ Flash khi thêm/xóa người dùng, nghiên cứu thiết kế 2 mảng chỉ mục: Mảng logic (quản lý ID người dùng) và Mảng vật lý (chứa con trỏ trỏ đến vị trí dữ liệu thực trên Flash AT25DF041A). Cách làm này cho phép truy xuất, cập nhật trạng thái thẻ tức thì với độ phức tạp thuật toán $O(1)$ và tối ưu hóa tuổi thọ chip nhớ.

3. Kết quả của hệ thống có thể mở rộng (generalize) cho các tòa nhà lớn không?

Hoàn toàn có thể. Nhờ kiến trúc Web Server trung tâm giao tiếp qua chuẩn HTTP/Internet, hệ thống có thể dễ dàng mở rộng từ một vài phòng lên hàng trăm phòng học hoặc các chi nhánh văn phòng phân tán về mặt địa lý mà không cần thay đổi cấu trúc phần mềm cốt lõi.

4. Hệ thống xử lý thế nào khi xảy ra sự cố mất điện hoặc mất mạng Internet?

Khi mất mạng Internet, hệ thống chuyển sang chế độ tự trị (Offline Mode) nhờ cơ sở dữ liệu và đồng hồ RTC lưu trên bo mạch; dữ liệu ra vào được lưu tạm vào Flash và tự động đẩy lên máy chủ khi có mạng trở lại. Khi mất điện lưới, hệ thống có thể tích hợp nguồn dự phòng (UPS/Battery), kết hợp cơ chế mở cửa khẩn cấp qua kênh GSM SIM900.

5. Ứng dụng thực tế nổi bật nhất của đề tài đã triển khai ở đâu?

Hệ thống đã được lắp đặt, vận hành thử nghiệm thành công tại Phòng thí nghiệm Renesas thuộc Khoa Khoa học & Kỹ thuật Máy tính (Trường ĐH Bách Khoa TP.HCM) và được chọn trưng bày báo cáo tại Triển lãm Khoa học Công nghệ nhân dịp kỷ niệm 55 năm thành lập trường.

Kết luận (150 từ)

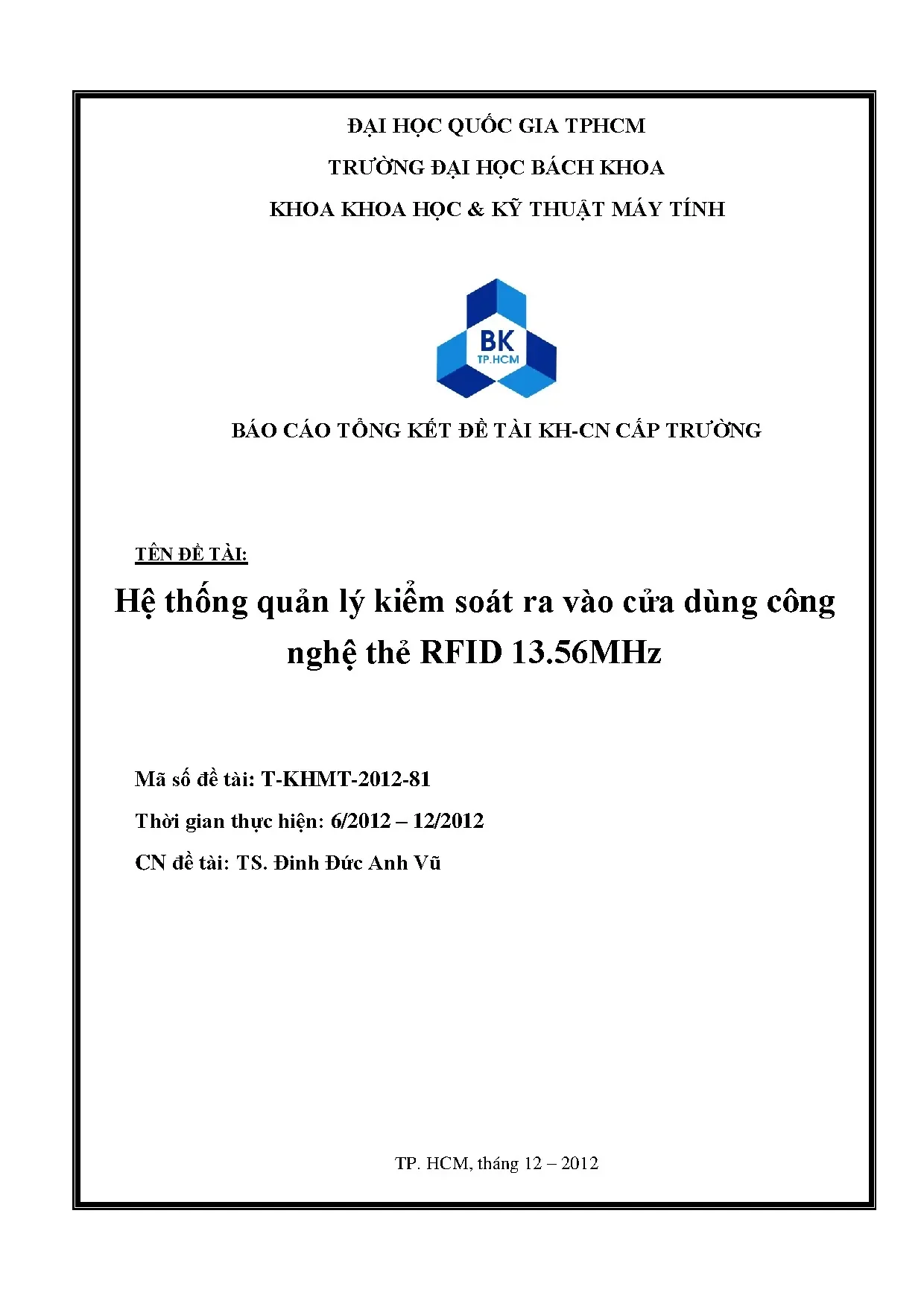

Đề tài nghiên cứu mã số T-KHMT-2012-81 do TS. Đinh Đức Anh Vũ chủ nhiệm đã giải quyết xuất sắc bài toán tích hợp liên ngành giữa phần cứng nhúng tiên tiến (ARM Cortex-M3, RFID 13.56MHz, GSM) và phần mềm quản trị Web Server hiện đại theo chuẩn MVC. Nghiên cứu không chỉ khẳng định năng lực làm chủ công nghệ vi xử lý 32-bit và hệ điều hành thời gian thực FreeRTOS mà còn mang lại một giải pháp kiểm soát ra vào cửa có tính bảo mật cao, chi phí thấp, phân quyền linh hoạt theo tiết học thực tế.

Trong tương lai, hệ thống có thể tiếp tục mở rộng tích hợp công nghệ nhận diện khuôn mặt bằng AI camera, giao tiếp không dây tầm xa LoRa/ZigBee và chuyển đổi giao thức truyền thông sang MQTT để hoàn thiện hệ sinh thái IoT thông minh cho các đô thị và trường học số.
