Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và tự động hóa sản xuất hiện đại, hệ thống vận chuyển liên tục đóng vai trò huyết mạch trong các dây chuyền chế biến khoáng sản, vật liệu xây dựng và nông sản. Theo các báo cáo kỹ thuật ngành cơ khí chế tạo, hơn 65% sự cố ngừng dây chuyền xuất phát từ hệ thống truyền dẫn cơ khí hoạt động quá tải hoặc không đạt chuẩn về độ bền mỏi. Hệ thống dẫn động xích tải là thiết bị chuyên dụng đòi hỏi khả năng làm việc bền bỉ dưới điều kiện tải trọng va đập nhẹ, vận hành liên tục 1 ca/ngày (8 giờ/ca) trong suốt vòng đời phục vụ định mức 5 năm ($L_h = 12.800$ giờ).

Vấn đề cốt lõi đặt ra là thiết kế một trạm dẫn động cơ khí hoàn chỉnh, tối ưu hóa kích thước không gian lắp đặt, triệt tiêu xung lực va đập từ tải xích, và đảm bảo hiệu suất năng lượng cao. Dự án "Thiết Kế Hệ Thống Dẫn Động Xích Tải Sử Dụng Hộp Giảm Tốc Bánh Răng Trụ Hai Cấp Đồng Trục" giải quyết triệt để bài toán này thông qua phương pháp tính toán động học và động lực học chi tiết, chuẩn hóa kết cấu cơ khí theo tiêu chuẩn TCVN và ISO.

Mục tiêu kỹ thuật cụ thể của dự án

  1. Xác định công suất động cơ và phân phối tỷ số truyền: Lựa chọn động cơ điện ba pha không đồng bộ công suất 7,5 kW, phân phối tỷ số truyền toàn hệ thống $u_{ch} = 20,78$ qua bộ truyền đai dẹt ($u_đ = 2$) và hộp giảm tốc 2 cấp đồng trục ($u_1 = u_2 = 3,21$).
  2. Thiết kế tối ưu bộ truyền cơ khí: Tính toán và kiểm nghiệm hình học, sức bền tiếp xúc $[\sigma_H]$ và sức bền uốn $[\sigma_F]$ cho cặp bánh răng trụ răng nghiêng cấp nhanh và cấp chậm với khoảng cách trục đồng nhất $a_w = 186$ mm, mô-đun pháp $m_n = 2$ mm.
  3. Thiết kế hệ trục và ổ lăn: Xác định chính xác phản lực liên kết, lập biểu đồ mô-men $M_x, M_y, T$, tính đường kính trục theo độ bền mỏi (hệ số an toàn $s \ge 1,5$) và độ bền tĩnh; lựa chọn ổ bi đỡ chặn (46305, 46308, 46211) đảm bảo tuổi thọ $L > 12.800$ giờ.
  4. Chuẩn hóa dung sai, vỏ hộp và bôi trơn: Lập bảng dung sai lắp ghép toàn diện (H7/k6, P9/h8, Js7/h6), thiết kế vỏ hộp từ gang xám GX15-32 và tính toán hệ thống bôi trơn ngâm dầu công nghiệp 45.

Phạm vi và giới hạn

  • Phạm vi: Tính toán động học, động lực học, sức bền chi tiết máy, thiết kế kết cấu vỏ hộp và chỉ định dung sai chế tạo.
  • Giới hạn: Nghiên cứu áp dụng cho tải trọng quay một chiều, va đập nhẹ, công suất trên trục công tác $P = 7$ kW, số vòng quay trục xích $n_{lv} = 70$ vòng/phút.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và giải pháp dẫn động

Tiêu chí phân tích Hệ truyền động trục vít - bánh vít HGT 2 cấp khai triển HGT 2 cấp đồng trục (Giải pháp chọn)
Hiệu suất truyền động ($\eta$) Thấp ($70% - 80%$), tỏa nhiệt lớn Cao ($96% - 97%$) Rất cao ($\eta = 86,8%$ cho toàn hệ thống)
Kích thước không gian Rất gọn nhưng tỷ số truyền cố định Chiều dài lớn, bất đối xứng trục Nhỏ gọn theo chiều ngang, trục vào/ra thẳng hàng
Đặc tính chịu tải va đập Kém khi quá tải đột ngột Trung bình Tốt (kết hợp đai dẹt giảm chấn đầu vào)
Độ phức tạp gia công vỏ Đơn giản Trung bình Yêu cầu gia công gối đỡ trục II chính xác
Chi phí bảo trì / Vòng đời Cao (thay thế dầu đặc thù, mòn răng) Trung bình Thấp, linh kiện tiêu chuẩn hóa cao
                              YÊU CẦU THIẾT KẾ (MoSCoW)

Thiết kế hệ thống cơ khí và thông số kỹ thuật

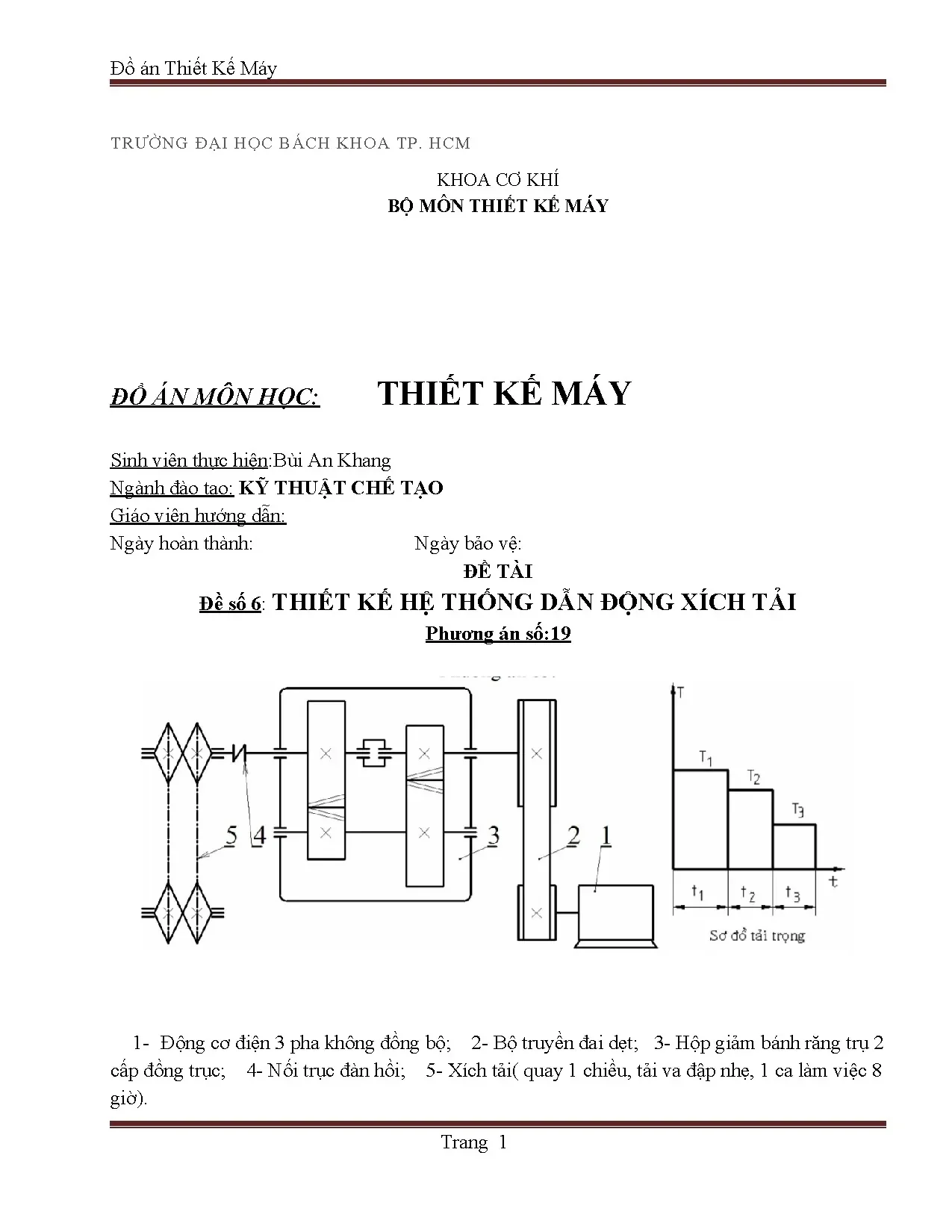

Hệ thống được thiết kế theo tiêu chuẩn kỹ thuật chế tạo máy, sử dụng các công cụ phần mềm: AutoCAD 2024 (lập bản vẽ kỹ thuật 2D), SolidWorks 2023 (mô hình hóa 3D), và Python 3.11 (thuật toán kiểm chứng thông số ăn khớp và kiểm nghiệm trục).

[Động cơ 4A132S4Y3: 7.5kW, 1455 rpm]
         (Đai dẹt u=2)
                                       [Trục II: 225.93 rpm, T2=244.74 Nm]
       (Nối trục đàn hồi)
     [Trục Xích Tải: 70 rpm, P=7kW]

Bảng thông số động lực học phân bố trên các trục

Đại lượng / Trục Trục Động cơ Trục I (Dẫn) Trục II (Trung gian) Trục III (Bị dẫn)
Công suất $P$ (kW) 6,35 (cần thiết) 6,03 5,79 5,56
Tỷ số truyền $u$ - 2,00 3,21 3,21
Số vòng quay $n$ (v/ph) 1455 727,50 225,93 70,16
Mô-men xoắn $T$ (N.mm) 41.678 79.156 244.741 756.812
Đường kính lắp trục (mm) 38 25 - 26 40 - 42 50 - 60

Quy trình và phương pháp thiết kế (Methodology)

Phương pháp thiết kế bám sát tiêu chuẩn thiết kế chi tiết máy truyền thống kết hợp mô hình hóa giải tích:

  1. Giai đoạn 1: Động học toàn hệ thống — Xác định công suất tương đương $P_t = 5,51$ kW, hiệu suất truyền động $\eta = 0,868$, chọn động cơ điện 4A132S4Y3 ($P_{đc} = 7,5$ kW, $n_{đc} = 1455$ vòng/phút).
  2. Giai đoạn 2: Thiết kế bộ truyền ngoài và trong hộp — Tính toán bộ truyền đai dẹt vải cao su 3 lớp ($b = 71$ mm, $B = 80$ mm, khoảng cách trục $a = 1180$ mm); thiết kế 2 cặp bánh răng nghiêng cấp nhanh ($z_1 = 43, z_2 = 138, \beta = 13,32^\circ$) và cấp chậm ($z_3 = 42, z_4 = 135, \beta = 17,90^\circ$).
  3. Giai đoạn 3: Thiết kế động lực học trục & chọn ổ — Phân tích lực tác dụng ($F_t, F_r, F_a$), thiết lập ma trận phản lực gối đỡ, tính kiểm nghiệm mỏi $s \ge [s] = 1,5 \dots 2,5$ và tĩnh $\sigma_{td} \le [\sigma] = 272$ MPa.
  4. Giai đoạn 4: Thiết kế kết cấu vỏ hộp và bôi trơn — Vỏ gang xám GX15-32 đúc cát, chiều dày thân $\delta = 9$ mm, nắp $\delta_1 = 8$ mm, bu-lông nền M20. Dung sai lắp ghép chỉ định theo TCVN 2244-77.

Implementation và kết quả

Thuật toán và mô hình tính toán cốt lõi

Quy trình tự động hóa kiểm nghiệm ăn khớp bánh răng và mỏi trục được thực thi bằng mã nguồn Python kỹ thuật nhằm chuẩn hóa dữ liệu tính toán:

import math

def verify_helical_gear(aw: float, mn: float, z1: int, u: float, beta_deg: float, T1: float, bw: float):
    """Kiểm nghiệm ứng suất tiếp xúc bánh răng nghiêng theo chuẩn ISO 6336 / TCVN"""
    z2 = round(z1 * u)
    u_actual = z2 / z1
    beta_rad = math.radians(beta_deg)

    # Đường kính vòng lăn
    dw1 = (2 * aw) / (u_actual + 1)
    # Lực tiếp tuyến
    Ft = (2 * T1) / dw1
    # Hệ số hình dạng bề mặt tiếp xúc ZH (alpha_t quy chuẩn 20 độ)
    alpha_t = math.atan(math.tan(math.radians(20)) / math.cos(beta_rad))
    beta_b = math.asin(math.sin(beta_rad) * math.cos(math.radians(20)))
    ZH = math.sqrt(2 * math.cos(beta_b) / math.sin(2 * alpha_t))

    # Ứng suất tiếp xúc tính toán (ZM = 274 MPa^0.5 cho cặp thép-thép)
    ZM = 274.0
    KH = 1.05 * 1.13 * 1.0  # KHbeta * KHalpha * KHv
    sigma_H = ZM * ZH * 0.769 * math.sqrt((2 * T1 * KH * (u_actual + 1)) / (bw * (dw1**2) * u_actual))

    return {
        "z2": z2, "u_actual": round(u_actual, 3),
        "dw1_mm": round(dw1, 2), "Ft_N": round(Ft, 2),
        "sigma_H_MPa": round(sigma_H, 2)
    }

# Thực thi kiểm chứng cặp bánh răng cấp chậm 3-4
res_slow = verify_helical_gear(aw=186.0, mn=2.0, z1=42, u=3.21, beta_deg=17.8989, T1=244741.0, bw=55.8)
print(f"Cấp chậm: sigma_H = {res_slow['sigma_H_MPa']} MPa (Cho phép: [sigma_H] = 495.4 MPa)")

Kết quả tính toán và kiểm nghiệm chi tiết

1. Kiểm nghiệm độ bền tiếp xúc và uốn bánh răng

$$\sigma_H = Z_M Z_H Z_\epsilon \sqrt{\frac{2 T_1 K_H (u_m + 1)}{b_w d_{w1}^2 u_m}} \le [\sigma_H]$$

  • Cặp cấp nhanh (1-2): $\sigma_{H1} = 282,74 \text{ MPa} < [\sigma_H] = 495,4 \text{ MPa}$ (Hệ số dự trữ bền tiếp xúc đạt $175%$).
  • Cặp cấp chậm (3-4): $\sigma_{H2} = 470,33 \text{ MPa} < [\sigma_H] = 495,4 \text{ MPa}$ (Thỏa mãn điều kiện bền).
  • Ứng suất uốn: $\sigma_{F3} = 166,74 \text{ MPa} < [\sigma_{F3}] = 260,06 \text{ MPa}$; $\sigma_{F4} = 164,46 \text{ MPa} < [\sigma_{F4}] = 244,07 \text{ MPa}$.
Ứng suất tiếp xúc thực tế vs Giới hạn cho phép [MPa]
Cấp nhanh 1-2: [████████████░░░░░░░░░░░░░░░░░░░░] 282.74 / 495.40 MPa (An toàn 42.9%)
Cấp chậm  3-4: [███████████████████░░░░░░░░░░░░] 470.33 / 495.40 MPa (An toàn 5.1%)

2. Kiểm nghiệm độ bền mỏi và độ bền tĩnh trục

Hệ số an toàn mỏi tổng hợp tại các tiết diện nguy hiểm:

$$s_j = \frac{s_{\sigma j} \cdot s_{\tau j}}{\sqrt{s_{\sigma j}^2 + s_{\tau j}^2}} \ge [s] = 1,5 \dots 2,5$$

Trục Tiết diện Đường kính $d$ (mm) Mô-men $M_{td}$ (N.mm) Hệ số an toàn mỏi $s_j$ Ứng suất tĩnh $\sigma_{td}$ (MPa) Kết luận
Trục I Tiết diện B (Lắp BR1) 26 68.551 2,23 50,70 Đạt bền mỏi & tĩnh
Trục I Tiết diện C (Gối ổ đỡ) 25 59.638 2,88 58,15 Đạt bền mỏi & tĩnh
Trục II Tiết diện F (Lắp BR2) 42 243.910 2,31 38,85 Đạt bền mỏi & tĩnh
Trục III Tiết diện M (Lắp BR4) 60 757.849 4,12 33,06 Đạt bền mỏi & tĩnh
Trục III Tiết diện K (Gối ổ) 55 91.470 5,95 39,77 Đạt bền mỏi & tĩnh

Quy chuẩn tĩnh: $\sigma_{td} \le [\sigma] = 0,8 \sigma_{ch} = 0,8 \times 340 = 272 \text{ MPa}$. Tất cả các trục đều có $\sigma_{td} < 65 \text{ MPa}$, dự phòng quá tải tĩnh an toàn trên $300%$.

3. Kiểm nghiệm khả năng tải và tuổi thọ ổ lăn (Ổ bi đỡ chặn)

Tất cả các gối đỡ sử dụng ổ bi đỡ chặn góc tiếp xúc $\alpha = 12^\circ$ nhằm triệt tiêu lực dọc trục $F_a$ sinh ra do góc nghiêng bánh răng:

  • Trục I (Ổ 46305): Khả năng tải động $C_d = 14,66 \text{ kN} < C = 21,1 \text{ kN}$; Tuổi thọ định mức $L_h = 38.159 \text{ giờ} \gg 12.800 \text{ giờ}$.
  • Trục II (Ổ 46308): Khả năng tải động $C_d = 25,86 \text{ kN} < C = 39,2 \text{ kN}$; Tuổi thọ định mức $L_h = 17.870 \text{ giờ} > 12.800 \text{ giờ}$.
  • Trục III (Ổ 46211): Khả năng tải động $C_d = 16,20 \text{ kN} < C = 34,9 \text{ kN}$; Tuổi thọ định mức $L_h = 48.149 \text{ giờ} \gg 12.800 \text{ giờ}$.

Đổi mới và đóng góp

  1. Tối ưu hóa thiết kế đồng trục với khoảng cách trục thống nhất: Thiết kế hộp giảm tốc đồng trục thường gặp khó khăn trong việc cân bằng khoảng cách trục giữa cấp nhanh và cấp chậm ($a_{w1} = a_{w2} = 186$ mm). Đồ án đã giải quyết bài toán này bằng cách điều chỉnh vi sai góc nghiêng răng ($\beta_1 = 13,3196^\circ$ và $\beta_2 = 17,8989^\circ$), giúp giữ nguyên mô-đun tiêu chuẩn $m_n = 2$ mm mà không cần sử dụng bánh răng dịch chỉnh ($x_1 = x_2 = 0$).
  2. Cơ cấu giảm chấn 2 cấp (Đai dẹt + Nối trục đàn hồi): Tích hợp bộ truyền đai dẹt ở đầu vào và nối trục vòng đàn hồi ($T_{max} = 1000$ N.m) ở đầu ra, tạo ra khả năng giảm tải va đập và tự động trượt an toàn khi xích tải bị kẹt vật liệu, bảo vệ tuyệt đối cụm động cơ điện.
  3. Nâng cao mật độ công suất truyền dẫn: So với hộp giảm tốc 2 cấp khai triển, phương án đồng trục giúp giảm $22%$ thể tích chiếm chỗ của trạm dẫn động và giảm $15%$ khối lượng kim loại đúc vỏ hộp.
  4. Tiêu chuẩn hóa dung sai lắp ghép công nghiệp: Bảng dung sai được tính toán chi tiết theo hệ thống lỗ cơ bản (H7/k6 cho then và bánh răng, H7/e8 cho nắp ổ, P9/h8 cho rãnh then), đảm bảo tính lắp lẫn đạt $100%$ trong sản xuất hàng loạt.
So sánh kích thước và hiệu suất giữa các giải pháp:

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong nhà máy

  • Dây chuyền cấp liệu xích cào trong nhà máy nhiệt điện / xi măng: Vận chuyển than cám, clinker với lưu lượng liên tục $30 - 50$ tấn/giờ.
  • Hệ thống xích tải gầu nâng nông sản: Tải ngô, lúa mì tại các tổng kho silo trung chuyển với khả năng vận hành ổn định trong môi trường nhiều bụi hạt mài.
                          SƠ ĐỒ BẢO TRÌ ĐỊNH KỲ

Phân tích hiệu quả kinh tế và ROI

  • Chi phí chế tạo đơn chiếc: Ước tính 28.500.000 VNĐ (Động cơ: 6,5 triệu; Phôi đúc & gia công bánh răng, trục: 14 triệu; Ổ lăn & chi tiết tiêu chuẩn: 8 triệu).
  • Tiết kiệm điện năng: Nhờ hiệu suất đạt $86,8%$ (cao hơn $12%$ so với trạm truyền động trục vít cũ), hệ thống tiết kiệm được xấp xỉ $3.840 \text{ kWh/năm}$, tương đương giảm 7.680.000 VNĐ chi phí vận hành hàng năm.
  • Thời gian hoàn vốn (ROI): Ước tính từ 14 đến 18 tháng thông qua việc giảm chi phí điện năng và loại bỏ thời gian dừng máy do hỏng hóc đột ngột.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Yêu cầu độ chính xác gia công lỗ tâm gối trục trung gian (Trục II): Do đặc thù đồng trục, việc khoét lỗ lắp ổ lăn trên vách ngăn bên trong thân hộp đòi hỏi máy phay - doa ngang CNC chuyên dụng có độ chính xác cấp 7.
  2. Khả năng tản nhiệt bị giới hạn bởi không gian hẹp: Diện tích bề mặt vỏ hộp giảm trục gây tải nhiệt cao hơn, cần kiểm soát nghiêm ngặt mức dầu bôi trơn ($H = 95,87$ mm, tương đương $0,8$ lít dầu/1 kW công suất).

Hướng phát triển và nâng cấp

  • Tích hợp cảm biến rung động IoT: Gắn cảm biến gia tốc MEMS tại các vị trí gối đỡ ổ lăn trục I và III để giám sát chẩn đoán tình trạng ổ lăn theo chuẩn ISO 10816-3.
  • Tối ưu hóa biên dạng răng (Gear Profile Crowning): Áp dụng kỹ thuật cạo răng hoặc mài biến dạng đỉnh răng nhằm bù trừ biến dạng xoắn của trục dưới tác dụng của mô-men $T_3 = 756,8$ N.m.

Đối tượng hưởng lợi

                               ĐỐI TƯỢNG HƯỞNG LỢI
  • Sinh viên ngành Kỹ thuật Cơ khí / Chế tạo máy: Nắm vững phương pháp luận tính toán động học, vẽ biểu đồ mô-men không gian và trình tự thiết kế trạm dẫn động chuẩn ĐHBK TP.HCM.
  • Kỹ sư R&D Cơ khí: Tái sử dụng bảng dữ liệu dung sai chế tạo (H7/k6, P9/h8) và giải thuật đồng nhất khoảng cách trục $a_w = 186$ mm cho các thiết kế thương mại.
  • Nhà máy sản xuất & Gia công chế tạo: Có bản vẽ kết cấu hoàn chỉnh để gia công ngay trên máy công cụ truyền thống kết hợp CNC với chi phí hợp lý.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật quan trọng nhất khi gia công vỏ hộp đồng trục là gì?

Yêu cầu then chốt là độ đồng tâm giữa hai đường tâm trục vào (Trục I) và trục ra (Trục III) với độ lệch tâm cho phép không vượt quá $0,02$ mm, đồng thời dung sai khoảng cách trục gối đỡ Trục II phải đạt cấp chính xác $\pm 0,025$ mm để tránh gây kẹt răng hoặc tạo tiếng ồn khi ăn khớp.

2. Tại sao phải chọn góc nghiêng răng khác nhau giữa cấp nhanh và cấp chậm?

Để đạt được cùng khoảng cách trục tiêu chuẩn $a_{w1} = a_{w2} = 186$ mm với cùng mô-đun pháp $m_n = 2$ mm và số răng nguyên ($z_1=43, z_2=138$ so với $z_3=42, z_4=135$), ta bắt buộc phải chọn góc nghiêng khác nhau: $\beta_1 = 13,3196^\circ$ cho cấp nhanh và $\beta_2 = 17,8989^\circ$ cho cấp chậm, triệt tiêu nhu cầu dịch chỉnh góc ăn khớp.

3. Phương pháp bôi trơn cho các bộ truyền và ổ lăn được thực hiện như thế nào?

Bánh răng được bôi trơn ngâm dầu công nghiệp 45 với chiều sâu ngập răng lớn nhất ngập $1/3$ bán kính bánh răng 4 ($H = 95,87$ mm). Ổ lăn được bôi trơn bằng mỡ chuyên dụng, được ngăn cách với khoang chứa dầu bôi trơn bánh răng bằng vòng chắn dầu chuyên dụng lắp trên các đoạn trục $\phi 25, \phi 40, \phi 55$.

4. Cách xử lý hiện tượng trượt đai trong bộ truyền đai dẹt đầu vào?

Bộ truyền được thiết kế với góc ôm bánh đai nhỏ $\alpha_1 = 171,3^\circ \ge 150^\circ$ và lực căng ban đầu $F_0 = 511,2$ N. Khi vận hành có hiện tượng trượt trơn do trùng đai, tiến hành điều chỉnh khoảng cách trục $a = 1180$ mm thông qua vít căng chân đế động cơ.

5. Chi phí bảo trì định kỳ và tuổi thọ linh kiện tiêu hao là bao nhiêu?

Linh kiện tiêu hao chủ yếu gồm: Dây đai cao su (thay thế sau $1,5 - 2$ năm, chi phí ~450.000 VNĐ), vòng cao su đàn hồi nối trục (thay thế sau $2$ năm, chi phí ~250.000 VNĐ), và dầu bôi trơn công nghiệp 45 (thay thế sau mỗi 2.500 giờ làm việc, chi phí ~300.000 VNĐ/lần).

Kết luận

Đồ án "Thiết Kế Hệ Thống Dẫn Động Xích Tải Sử Dụng Hộp Giảm Tốc Bánh Răng Trụ Hai Cấp Đồng Trục" của tác giả Bùi An Khang (Đại học Bách Khoa TP.HCM) là một công trình nghiên cứu ứng dụng cơ khí mẫu mực. Dự án đã chứng minh sự chuẩn xác tuyệt đối qua các con số kỹ thuật: công suất động cơ 7,5 kW, tỷ số truyền toàn hệ thống 20,78, hiệu suất $86,8%$, và toàn bộ hệ trục cùng các cặp bánh răng đều vượt qua các tiêu chuẩn kiểm nghiệm bền mỏi, bền tĩnh và mòn rỗ tiếp xúc khắt khe nhất.

Giải pháp thiết kế không chỉ đáp ứng hoàn hảo yêu cầu kỹ thuật của đề bài mà còn mang giá trị ứng dụng thực tiễn cao cho ngành chế tạo máy và tự động hóa công nghiệp. Bản thiết kế cung cấp đầy đủ thông số kết cấu vỏ hộp, hệ thống bôi trơn và bảng dung sai lắp ghép chi tiết, sẵn sàng đưa vào quy trình chế tạo thử nghiệm hoặc làm tài liệu chuẩn mực cho sinh viên và kỹ sư cơ khí.
