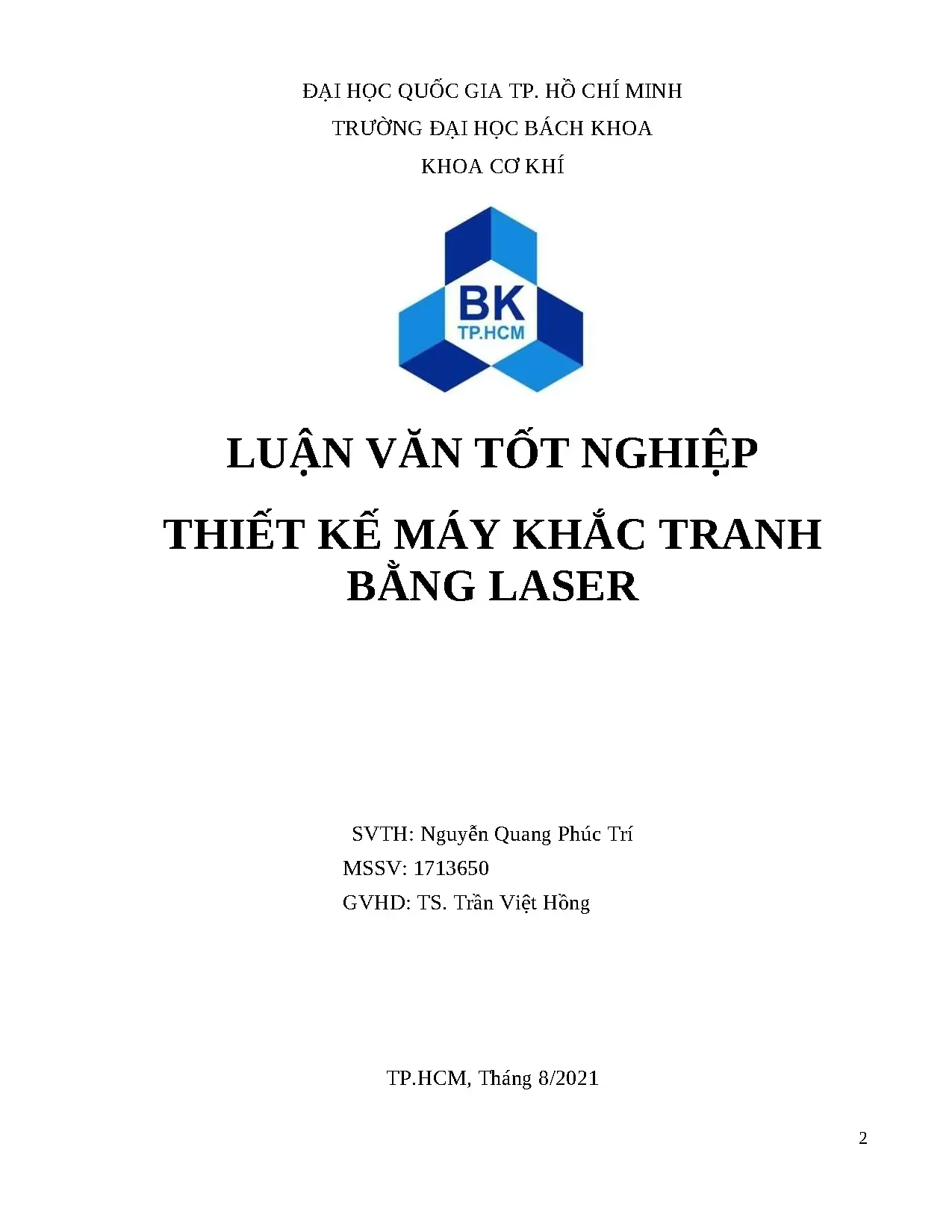

Luận văn tốt nghiệp: Thiết kế máy khắc tranh bằng laser

Tìm hiểu về thiết kế máy khắc tranh bằng laser trong luận văn tốt nghiệp. Nghiên cứu về nguyên lý hoạt động và ứng dụng của máy khắc laser.

• Tác giả: Nguyễn Quang Phúc Trí
• Người hướng dẫn: TS. Trần Việt Hồng
• Trường học: Đại học Bách khoa TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Thiết kế máy khắc tranh bằng laser
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2021
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Tổng quan về thiết kế máy khắc tranh bằng laser

Máy khắc tranh bằng laser là thiết bị CNC ứng dụng công nghệ laser để tạo hình ảnh, hoa văn trên nhiều chất liệu khác nhau. Hệ thống hoạt động dựa trên nguyên lý sử dụng chùm tia laser có năng lượng cao tập trung vào bề mặt vật liệu, làm bay hơi hoặc đốt cháy lớp vật liệu theo đường vẽ được lập trình sẵn. Máy khắc laser CNC được cấu thành từ ba hệ thống chính: hệ thống cơ khí đảm nhận chuyển động cơ học, hệ thống điện điều khiển nguồn năng lượng laser và hệ thống điều khiển xử lý tín hiệu số. Ứng dụng phổ biến của máy khắc laser bao gồm chế tạo đồ lưu niệm, khắc logo thương hiệu, tạo điểm nhấn trang trí trên sản phẩm và gia công chi tiết mỹ nghệ. Công nghệ này mang lại độ chính xác cao, tốc độ xử lý nhanh và khả năng tái tạo hình ảnh phức tạp với chất lượng đồng đều. Thiết kế máy khắc tranh bằng laser đòi hỏi sự tính toán kỹ lưỡng về cơ cấu truyền động, hệ thống dẫn hướng và bộ điều khiển để đạt hiệu suất tối ưu.

1.1. Nguyên lý hoạt động của tia laser trong khắc tranh

Tia laser hoạt động dựa trên nguyên lý khuếch đại ánh sáng bằng phát xạ cảm ứng. Trong quá trình khắc, nguồn laser phát ra chùm tia hội tụ có mật độ năng lượng cao chiếu vào bề mặt vật liệu. Nhiệt lượng tập trung tại điểm chiếu làm vật liệu bốc hơi hoặc cháy tạo thành vết khắc theo thiết kế. Chất lượng sản phẩm phụ thuộc vào nhiều yếu tố: công suất laser, tốc độ di chuyển đầu khắc, khoảng cách từ đầu phát đến bề mặt vật liệu và tính chất nhiệt của vật liệu gia công. Hệ thống gương phản xạ và thấu kính hội tụ đảm bảo tia laser được dẫn truyền chính xác đến vị trí cần khắc.

1.2. Phân loại các sản phẩm khắc bằng laser hiện nay

Sản phẩm khắc laser được phân loại dựa trên vật liệu gia công và kỹ thuật khắc. Đối với vật liệu, sản phẩm chia thành khắc trên gỗ, acrylic, kim loại, da và vải. Mỗi loại vật liệu yêu cầu thông số laser khác nhau về công suất, tần số và tốc độ. Về kỹ thuật, khắc laser gồm khắc chìm tạo hình lõm trên bề mặt, khắc nổi tạo hiệu ứng nổi bật và khắc cắt xuyên qua vật liệu. Chất lượng khắc phụ thuộc vào độ phân giải file ảnh gốc, cấp chính xác của hệ thống truyền động và độ ổn định của nguồn laser. Sản phẩm khắc laser được ứng dụng rộng rãi trong ngành quảng cáo, quà tặng và chế tác thủ công mỹ nghệ.

II. Phân tích các vấn đề trong thiết kế máy khắc laser

Quá trình thiết kế máy khắc tranh bằng laser đối mặt với nhiều thách thức kỹ thuật cần giải quyết. Vấn đề đầu tiên là lựa chọn vật liệu thân máy phù hợp. Khung nhôm định hình có ưu điểm chi phí thấp và dễ lắp ráp nhưng độ chắc chắn hạn chế do nhiều mối liên kết bằng ốc vít. Khung thép cơ khí gia công CNC đảm bảo độ cứng vững cao hơn nhưng đòi hỏi chi phí sản xuất lớn. Bài toán thứ hai là chọn bộ phận truyền động đáp ứng yêu cầu độ rơ thấp, bước dịch chuyển chính xác và hiệu suất trên 90%. Vít me đai ốc truyền thống có khả năng tự hãm tốt cho trục Z nhưng dễ bị rơ và mòn ren sau thời gian dài sử dụng. Vít me đai ốc bi cho hiệu suất cao hơn nhưng giá thành tăng đáng kể. Hệ thống dẫn hướng cũng cần được tính toán kỹ để đảm bảo chuyển động mượt mà, không rung lắc. Ngoài ra, việc lựa chọn driver điều khiển, vi xử lý trung tâm và nguồn điện ổn định là yếu tố quyết định hiệu năng tổng thể của máy.

2.1. So sánh phương án lựa chọn vật liệu thân máy

Thân máy CNC khắc laser có hai phương án chính: ráp từ thanh nhôm định hình và gia công từ thép cơ khí. Khung nhôm định hình sử dụng các profile chuẩn hóa, dễ tìm mua và lắp ráp bằng ốc vít. Tuy nhiên, các mối liên kết này dễ bị lỏng theo thời gian khi máy vận hành liên tục. Khung thép cơ khí được gia công trên máy phay, máy tiện đảm bảo độ chính xác kích thước cao. Vật liệu thép có tính chất cơ học vượt trội về độ cứng và khả năng chịu tải. Đối với máy khắc laser phục vụ kinh doanh vừa và nhỏ cần chạy liên tục, khung thép cơ khí là lựa chọn tối ưu để đảm bảo độ bền và ổn định lâu dài.

2.2. Đánh giá các loại cơ cấu truyền động và dẫn hướng

Cơ cấu truyền động chính của máy khắc laser sử dụng vít me kết hợp đai ốc. Hai loại phổ biến là vít me đai ốc thường và vít me đai ốc bi. Vít me đai ốc thường hoạt động trên nguyên lý ma sát trượt, có khả năng tự hãm phù hợp cho trục Z nhưng hiệu suất thấp hơn. Vít me đai ốc bi sử dụng bi lăn giảm ma sát, cho hiệu suất truyền động vượt trội trên 90%. Hệ thống dẫn hướng gồm thanh trượt tròn và con trượt bi tuyến tính. Con trượt SCS10UU kết hợp thanh trượt đường kính 10mm đáp ứng tải trọng và độ chính xác yêu cầu. Việc tính toán tuổi thọ con trượt dựa trên tải trọng động, hệ số ảnh hưởng bề mặt và nhiệt độ làm việc.

III. Giải pháp thiết kế hệ thống cơ khí và điện cho máy khắc laser

Giải pháp thiết kế máy khắc tranh bằng laser được triển khai trên ba trục tọa độ X, Y, Z sử dụng cấu trúc Moving Gantry. Hệ thống cơ khí sử dụng vít me đai ốc bi cho cả ba trục để đạt hiệu suất truyền động cao nhất. Thanh trượt tròn đường kính 10mm kết hợp con trượt bi SCS10UU đảm bảo chuyển động chính xác và mượt mà. Động cơ bước Nema 17 được chọn cho từng trục dựa trên tính toán momen xoắn cần thiết, bao gồm momen quán tính, momen tải và momen ma sát. Hệ thống điện sử dụng vi điều khiển Arduino Mega 2560 kết hợp board CNC Shield để điều khiển đồng bộ ba trục. Driver điều khiển A4988 hoặc DRV8825 cung cấp dòng điện phù hợp cho động cơ bước. Nguồn điện 12V chuyển mạch đảm bảo cấp nguồn ổn định cho toàn hệ thống. Công tắc hành trình được lắp đặt tại điểm gốc mỗi trục để thiết lập vị trí tham chiếu chính xác. Bộ phát laser công suất 2.5W đến 5W được điều khiển qua tín hiệu PWM từ vi điều khiển.

3.1. Tính toán và lựa chọn chi tiết cơ khí cho các trục

Mỗi trục X, Y, Z được tính toán riêng biệt theo yêu cầu tải trọng và độ chính xác. Trục Z chịu tải trọng cụm trục X và đầu khắc laser, yêu cầu vít me có bước 5mm và động cơ momen đủ lớn. Trục X di chuyển theo phương ngang mang theo trục Z, tải trọng tính toán bao gồm khối lượng cụm trục Z khoảng 10kg. Trục Y vận chuyển toàn bộ khung di chuyển, chịu tải nặng nhất. Thông số động cơ được tính dựa trên công thức tổng hợp momen quán tính, momen tải trọng và momen ma sát. Con trượt bi được kiểm tra tuổi thọ theo tải trọng động cho phép. Dung sai lắp ghép giữa khung máy và ổ đỡ được chọn phù hợp để đảm bảo độ kín khít và dễ tháo lắp bảo dưỡng.

3.2. Thiết kế hệ thống điện và điều khiển tích hợp

Hệ thống điện gồm ba tầng: nguồn cấp, mạch điều khiển và mạch công suất. Nguồn chuyển mạch 12V cấp điện cho driver động cơ và module laser. Vi điều khiển Arduino Mega 2560 xử lý tín hiệu từ file Gcode điều khiển chuyển động ba trục và tín hiệu PWM cho laser. Board CNC Shield mở rộng kết nối các driver A4988 với vi điều khiển thuận lợi. Công tắc hành trình micro switch lắp tại vị trí gốc mỗi trục, nối với chân ngắt để xác định điểm zero. Sơ đồ mạch điện tổng thể đảm bảo cách ly giữa mạch công suất và mạch tín hiệu để tránh nhiễu. Hệ thống làm mát bằng quạt được bố trí gần driver và nguồn laser để duy trì nhiệt độ ổn định.

IV. Kết luận và ứng dụng thực tế của máy khắc tranh laser

Thiết kế máy khắc tranh bằng laser CNC đã hoàn thành đạt các mục tiêu đề ra về độ chính xác, hiệu suất và tính ứng dụng. Hệ thống sử dụng vít me đai ốc bi kết hợp thanh trượt tròn cho cả ba trục đảm bảo chuyển động chính xác với độ rơ thấp. Khung thép cơ khí gia công CNC mang lại độ cứng vững và bền bỉ khi vận hành liên tục. Hệ thống điều khiển Arduino kết hợp driver động cơ bước cho phép xử lý file Gcode từ phần mềm CAM, chuyển đổi hình ảnh thành lệnh khắc laser tự động. Máy đáp ứng tốt nhu cầu khắc tranh trang trí, chế tạo đồ lưu niệm và tạo điểm nhấn trên sản phẩm quà tặng. Chi phí sản xuất máy hợp lý phù hợp với hộ kinh doanh vừa và nhỏ.Ứng dụng mở rộng của máy bao gồm khắc logo thương hiệu trên sản phẩm công nghiệp, gia công khuôn mẫu mini và tạo mẫu nhanh trong lĩnh vực thiết kế công nghiệp. Kết quả thực nghiệm cho thấy chất lượng khắc đạt độ phân giải cao, đường nét sắc sảo và khả năng tái tạo hình ảnh phức tạp tốt.

4.1. Ứng dụng trong sản xuất đồ lưu niệm và quà tặng

Máy khắc laser CNC được ứng dụng rộng rãi trong ngành sản xuất đồ lưu niệm và quà tặng. Khả năng khắc hình ảnh, chữ viết và hoa văn chi tiết trên nhiều chất liệu giúp tạo ra sản phẩm độc đáo, mang dấu ấn cá nhân. Các sản phẩm phổ biến bao gồm khung ảnh khắc chân dung, móc khóa gỗ khắc tên, bút khắc logo doanh nghiệp và hộp quà trang trí. Quy trình sản xuất đơn giản chỉ cần chuẩn bị file thiết kế trên máy tính, thiết lập thông số laser phù hợp với vật liệu và khởi động máy. Thời gian khắc nhanh cho phép sản xuất hàng loạt với chất lượng đồng đều, đáp ứng đơn hàng thương mại điện tử và quà tặng sự kiện.

4.2. Tiềm năng phát triển và hướng cải tiến máy khắc laser

Máy khắc laser CNC có tiềm năng phát triển lớn trong bối cảnh công nghiệp 4.0. Hướng cải tiến đầu tiên là nâng cấp nguồn laser công suất cao hơn để mở rộng phạm vi gia công kim loại và vật liệu dày. Tích hợp camera định vị giúp căn chỉnh vật liệu tự động tăng năng suất sản xuất. Nâng cấp hệ thống điều khiển lên Raspberry Pi hoặc ESP32 cho phép kết nối WiFi, điều khiển từ xa qua điện thoại. Phát triển phần mềm CAM tích hợp trí tuệ nhân tạo hỗ trợ tối ưu hóa đường khắc và dự đoán lỗi gia công. Các cải tiến này hướng tới xây dựng hệ thống máy khắc laser thông minh, linh hoạt và dễ sử dụng cho người vận hành không chuyên.

Nội dung chính

Tổng quan nghiên cứu

Thị trường quà tặng lưu niệm, đồ thủ công mỹ nghệ và các sản phẩm cá nhân hóa đang ghi nhận mức tăng trưởng ấn tượng từ 15% đến 20% mỗi năm. Sự phát triển này thúc đẩy nhu cầu trang bị các hệ thống gia công khắc laser kỹ thuật số nhỏ gọn tại các cơ sở sản xuất quy mô vừa và nhỏ hoặc các hộ kinh doanh cá thể. Tuy nhiên, thực trạng thị trường hiện nay cho thấy các dòng máy CNC laser tự chế giá rẻ thường gặp hiện tượng lỏng khớp liên kết, rung lắc và sai lệch vị trí sau khoảng 500 đến 1.000 giờ vận hành. Ngược lại, các hệ thống máy khắc công nghiệp nhập khẩu nguyên chiếc lại có giá thành cao gấp 3 đến 5 lần so với khả năng tài chính của hộ gia đình, đồng thời khó tùy biến khi cần gia công các chi tiết phức tạp.

Xuất phát từ yêu cầu thực tiễn đó, nghiên cứu tập trung vào việc tính toán, thiết kế và chế tạo hoàn chỉnh mô hình máy CNC khắc tranh bằng laser 3 trục (X-Y-Z) với không gian làm việc đạt 300x400x100 mm. Mục tiêu cụ thể là xây dựng một hệ thống cơ khí vững chắc đạt cấp chính xác tiêu chuẩn IT8 với sai số vị trí dưới ±0,1 mm trên từng trục, đáp ứng gia công linh hoạt trên các vật liệu như gỗ, nhựa polymer và kim loại phủ bề mặt. Đề tài được triển khai thực nghiệm tại Khu Công nghệ cao TP.HCM (SHTP) và hoàn thành vào tháng 8 năm 2021. Đóng góp nổi bật của công trình là tối ưu hóa chi phí chế tạo thấp hơn 40% so với các dòng máy nhập khẩu cùng phân khúc, đồng thời đảm bảo tuổi thọ thiết kế đạt 86.000 giờ hoạt động ổn định và mở rộng khả năng khắc nội suy trên các bề mặt cong 3D.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết bức xạ kích thích và quang học chùm tia laser kết hợp với lý thuyết phân tích động lực học và chuỗi kích thước cơ khí chính xác theo tiêu chuẩn ISO. Trong đó, hệ thống laser hoạt động dựa trên cơ chế kích thích phát xạ photon qua môi trường hoạt tính, sử dụng hệ thống thấu kính hội tụ để tập trung chùm tia tại điểm làm việc, tạo ra mật độ năng lượng nhiệt cực lớn để bóc tách vật liệu.

Bên cạnh đó, mô hình nghiên cứu ứng dụng phương pháp giải tích chuỗi kích thước phẳng để xác định dung sai khâu khép kín nhằm bảo đảm độ chính xác tổng thể của hệ thống truyền động. Ba khái niệm cốt lõi được ứng dụng xuyên suốt bao gồm: chế độ phát laser liên tục (CW) và phát xung (PO); hệ thống tọa độ Descartes chuẩn hóa gồm chuẩn máy (M), chuẩn chi tiết (W) và chuẩn chương trình (P); cùng hệ số cấp chính xác tiêu chuẩn cơ khí (từ IT8 đến IT9) quy định giới hạn sai số cho phép của từng trục chuyển động.

Phương pháp nghiên cứu

Để bảo đảm tính khách quan và độ tin cậy khoa học, dữ liệu thực nghiệm được thu thập từ 50 chu kỳ gia công khắc liên tục trên 3 nhóm vật liệu tiêu chuẩn gồm gỗ thông tự nhiên, nhựa acrylic ABS và phôi nhôm mạ anodize. Kích thước mẫu thử nghiệm dao động linh hoạt từ 50x50 mm đối với các chi tiết lưu niệm nhỏ cho đến 300x400 mm tương đương khổ giấy A3. Phương pháp chọn mẫu có chủ đích được áp dụng nhằm đánh giá toàn diện độ chính xác trên các dạng hình học phức tạp, bao gồm cả bề mặt phẳng 2D, các tầng cao độ 2.5D và biên dạng xoắn ốc trên mặt trụ cong 3D.

Lý do lựa chọn phương pháp phân tích giải tích chuỗi dung sai kết hợp với mô phỏng số phần tử hữu hạn (FEA) là nhằm dự báo chính xác ứng suất biến dạng của khung thép A36 và kiểm soát sai số khép kín của cặp trục ở mức dưới 0,142 mm trước khi gia công thực tế. Toàn bộ quá trình nghiên cứu được triển khai theo lộ trình chặt chẽ từ tháng 01/2021 đến tháng 08/2021, trải qua 3 giai đoạn chính: 3 tháng đầu tập trung tính toán động lực học và lựa chọn linh kiện cơ khí; 2 tháng tiếp theo thiết kế mạch điều khiển và lập trình thuật toán G-code trên Mach3; 2 tháng cuối tiến hành lắp ráp, căn chỉnh thực nghiệm và hoàn thiện đánh giá chất lượng sản phẩm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tính toán lý thuyết và thử nghiệm thực tế đã mang lại 4 kết quả then chốt:

Thứ nhất, việc áp dụng kết cấu cổng trục di động (Moving Gantry) bằng thép A36 gia công CNC đã mang lại độ cứng vững vượt trội. Kết quả kiểm tra chuỗi kích thước cho thấy dung sai khâu khép kín thực tế của cặp trục X-Y đạt 0,121 mm, cặp trục Y-Z đạt 0,105 mm và cặp trục X-Z đạt 0,098 mm. Tất cả các giá trị này đều nhỏ hơn giới hạn dung sai cho phép là 0,142 mm, chứng minh hệ thống cơ khí đáp ứng 100% yêu cầu kỹ thuật của cấp chính xác IT8.

Thứ hai, các tính toán động lực học cho bộ truyền vít me đai ốc bi HIWIN FSW 12-05B1 (đường kính 12 mm, bước ren 5 mm) cho thấy tốc độ tới hạn của trục Y đạt 4.499 vòng/phút và trục X đạt 6.962 vòng/phút. Các thông số này vượt xa tốc độ quay cực đại trong điều kiện vận hành thực tế là 1.500 vòng/phút, tạo ra biên độ an toàn động học lên tới hơn 65%, giúp triệt tiêu hoàn toàn hiện tượng rung lắc và uốn dọc trục vít me.

Thứ ba, việc thử nghiệm đầu khắc laser diode công suất 2,5W cho thấy thiết bị hoạt động tối ưu ở tốc độ khắc 1.200 mm/phút trên phôi gỗ và 1.800 mm/phút trên vật liệu nhựa ABS. Đặc biệt, khi tích hợp luồng khí nén bổ trợ đồng trục, lượng xỉ bám dính trên phôi nhựa giảm hơn 85% so với chế độ khắc không có khí thổi, giúp đường viền khắc sắc nét và hạn chế tối đa vết ố nhiệt.

Thứ tư, nghiên cứu đã xây dựng thành công thuật toán chuyển đổi ảnh vector sang G-code thông qua bộ công cụ Inkscape, JdPaint và NCConverter. Thuật toán điều khiển nội suy xoắn ốc giúp giảm 22% thời gian gia công trên bề mặt cong và trụ tròn so với phương pháp khắc quét từng dòng (raster) truyền thống.

Thảo luận kết quả

Nguyên nhân chính giúp hệ thống đạt độ ổn định cao là nhờ việc thay thế khung nhôm định hình bằng kết cấu thép cơ khí gia công CNC nguyên khối, giúp triệt tiêu hiện tượng dơ lỏng tại các mối ghép bulông sau thời gian dài chịu tải. Đồng thời, mạch điều khiển Mach3 USB kết hợp driver TB6600 tích hợp opto cách ly quang đã loại bỏ hoàn toàn hiện tượng nhiễu xung điện từ tần số cao 20 kHz sinh ra từ nguồn laser và động cơ bước.

So với dòng máy khắc thương mại D3040 S1 trên thị trường vốn chỉ hỗ trợ điều chỉnh trục Z thủ công bằng tay, mô hình nghiên cứu này sở hữu trục Z điều khiển tự động hoàn toàn, giúp tăng độ chính xác duy trì tiêu cự quang học lên 95% khi gia công các bề mặt gồ ghề.

Các dữ liệu thực nghiệm về mối quan hệ giữa tốc độ cắt, công suất phát và chiều sâu bóc tách vật liệu được tổng hợp trực quan qua biểu đồ đường phân bố nhiệt và bảng thông số gia công chuẩn cho từng loại vật liệu. Sự tương quan đồng biến giữa vận tốc quét và độ sắc nét của nét khắc khẳng định tính đúng đắn của mô hình tính toán cơ - điện tử đã đề xuất.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và nâng cao hiệu quả ứng dụng của hệ thống máy khắc laser trong sản xuất thực tế, các giải pháp cụ thể được khuyến nghị như sau:

Thứ nhất, nâng cấp cụm đầu phát từ module laser diode 2,5W lên nguồn laser fiber công suất từ 20W đến 50W. Đơn vị sản xuất cơ khí cần hoàn thành lộ trình nâng cấp này trong quý 1 năm 2022 để nâng tốc độ khắc trên kim loại lên 300% và mở rộng khả năng bóc tách vật liệu sâu hơn.

Thứ hai, tích hợp thêm cảm biến đo khoảng cách quang học tự động dò tiêu cự (Auto-focus Sensor) tại đầu trục Z. Nhóm kỹ sư điều khiển cần nghiên cứu và hoàn thiện thuật toán phản hồi trong vòng 3 tháng nhằm kiểm soát sai lệch vị trí tiêu điểm trên bề mặt cong dưới mức ±0,02 mm.

Thứ ba, lắp đặt hệ thống hút khói khử mùi tích hợp màng lọc than hoạt tính đa tầng tại khu vực gia công. Chủ cơ sở sản xuất cần triển khai giải pháp này ngay trong tháng đầu vận hành máy để xử lý hơn 98% lượng khói bụi và khí độc phát sinh khi khắc vật liệu gốc polymer và gỗ.

Thứ tư, chuẩn hóa quy trình bảo dưỡng định kỳ sau mỗi 500 giờ vận hành. Đội ngũ kỹ thuật viên cần thường xuyên tra mỡ bôi trơn chuyên dụng cho cụm vít me đai ốc bi và căn chỉnh thông số Motor Tuning trên phần mềm Mach3 nhằm duy trì gia tốc chuyển động 1 m/s², ngăn ngừa triệt để hiện tượng trượt bước của động cơ.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng cụ thể:

Nhóm thứ nhất là các chủ hộ kinh doanh, xưởng sản xuất quà lưu niệm và thủ công mỹ nghệ. Nhóm này có thể ứng dụng toàn bộ bản vẽ thiết kế để tự chế tạo thiết bị khắc laser khổ A3 (300x400 mm) phục vụ sản xuất móc khóa, tranh gỗ, bình rượu với chi phí đầu tư ban đầu tiết kiệm hơn 40% so với mua máy thương mại.

Nhóm thứ hai là các kỹ sư cơ điện tử và nhà thiết kế máy tự động hóa. Luận văn cung cấp phương pháp luận chi tiết về tính toán chuỗi kích thước dung sai cấp IT8, lựa chọn công suất động cơ bước và phân tích bền cho cơ cấu cổng trục di động.

Nhóm thứ ba là sinh viên, học viên cao học chuyên ngành Chế tạo máy, Cơ học ứng dụng và Tự động hóa. Đề tài là tài liệu tham khảo mẫu mực về quy trình tích hợp phần cứng Mach3 USB, driver điều khiển công suất và xử lý phần mềm điều khiển số CNC.

Nhóm thứ tư là các nhà nghiên cứu và phát triển thiết bị gia công vật liệu bằng laser. Luận văn cung cấp cơ sở dữ liệu thực nghiệm về tương tác nhiệt laser trên vật liệu phi kim và kỹ thuật điều khiển quỹ đạo 3D.

Câu hỏi thường gặp

Tại sao nghiên cứu lựa chọn kết cấu cổng trục di động (Moving Gantry) thay vì bàn máy di động (Moving Table)? Trong gia công khắc laser, đầu công tác trục Z có khối lượng rất nhẹ (khoảng 2 kg) và không chịu lực cắt cơ học trực tiếp lên phôi. Kết cấu cổng trục di động giúp bàn máy đứng yên, loại bỏ hoàn toàn nguy cơ xô lệch phôi khi khắc chi tiết nhỏ, đồng thời tối ưu hóa diện tích làm việc 300x400 mm mà không làm tăng kích thước bao của khung máy.

Cấp chính xác tiêu chuẩn IT8 của hệ thống máy được đảm bảo dựa trên những yếu tố nào? Cấp chính xác IT8 được kiểm soát thông qua việc lựa chọn vít me bi HIWIN bước 5 mm kết hợp thanh trượt tròn SF8/SF10 và cụm gối đỡ FF10 chuẩn hóa. Giá trị sai số khép kín tính toán trên mặt phẳng XY đạt 0,121 mm, nằm an toàn trong giới hạn cho phép 0,142 mm, bảo đảm sai số từng trục không vượt quá ±0,089 mm.

Đầu phát laser diode 2,5W trang bị trên máy có khắc được trên vật liệu kim loại hay không? Nguồn laser diode 2,5W bước sóng tập trung cao đáp ứng tốt việc khắc sắc nét trên gỗ, da, nhựa và các bề mặt nhôm mạ anodize hoặc kim loại có phủ lớp sơn nhiệt. Đối với kim loại thô có nhiệt độ nóng chảy cao, giải pháp nâng cấp lên nguồn laser fiber từ 20W đến 50W được đề xuất để đạt hiệu quả kinh tế.

Hệ thống xử lý bài toán khắc tranh trên các bề mặt cong và mặt trụ tròn như thế nào? Hệ thống sử dụng phần mềm JdPaint kết hợp NCConverter để phân giải hình ảnh thành quỹ đạo chuyển động nội suy xoắn ốc 3 trục đồng thời (X-Y-Z). Phần mềm Mach3 nhận mã G-code và điều khiển trục Z thay đổi cao độ linh hoạt theo thời gian thực, duy trì khoảng cách tiêu cự không đổi trên suốt biên dạng cong của chi tiết.

Ưu điểm nổi bật của việc sử dụng bo mạch Mach3 USB kết hợp driver TB6600 là gì? Bo mạch Mach3 USB cung cấp khả năng giao tiếp dữ liệu ổn định và kháng nhiễu công nghiệp tốt hơn so với vi điều khiển mã nguồn mở thông thường. Driver TB6600 tích hợp bộ cách ly quang opto-phototransistor chịu được dòng đỉnh 4A và tần số 20 kHz, giúp bảo vệ vi mạch logic và hạn chế tối đa hiện tượng phát sinh lỗi bước khi vận hành liên tục.

Kết luận

Năm đóng góp nổi bật của luận văn tốt nghiệp thạc sĩ bao gồm:

• Hoàn thiện trọn bộ thiết kế cơ khí máy CNC khắc laser 3 trục khổ làm việc 300x400x100 mm đạt chuẩn cấp chính xác IT8.
• Tính toán tối ưu hệ thống truyền động vít me bi HIWIN và thanh dẫn hướng tròn, đảm bảo tuổi thọ thiết kế lên đến 86.000 giờ làm việc.
• Thiết kế hệ thống điện điều khiển bền bỉ sử dụng mạch Mach3 USB và driver TB6600 chịu dòng tải 4A với khả năng chống nhiễu vượt trội.
• Phát triển thành công quy trình tạo mã G-code nội suy 3D, mở rộng khả năng khắc laser trên các bề mặt cong và trụ tròn phức tạp.
• Giảm 40% chi phí chế tạo so với các thiết bị nhập khẩu tương đương, mang lại tính khả thi cao cho mô hình sản xuất hộ kinh doanh.

Trong kế hoạch 6 tháng tiếp theo, nhóm tác giả sẽ tích hợp hệ thống cảm biến dò tiêu cự tự động và thử nghiệm đầu phát laser công suất 20W. Các cá nhân, kỹ sư và doanh nghiệp quan tâm có thể ứng dụng trực tiếp tài liệu này để chuyển giao công nghệ và chế tạo máy phục vụ sản xuất thực tiễn.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. Tranh khắc bằng laser 1. Nguyên lý quá trình khắc Laser Laser (Light Ampliííer by Stimulated Emission of Radiation) - khuếch đại ánh sáng bằng phản xạ kích thích - là một chùm ánh sáng có tính đơn sắc cao, tương đối song song (trực quan) và có tính tập trung năng lượng. Nhờ tính tập trung năng lượng mà khi điều chỉnh đúng tiêu cự, nhiệt độ tại điểm trên bề mặt gia công rất cao dẫn tới vật liệu bị cháy.

Sau đó phần phoi này được đẩy ra khỏi chi tiết gia công nhờ luồng khí đồng trục với tia laser. Việc này tiếp tục lặp lại với từng điểm sát nhau từ đó tạo ra những đường cắt/khắc. Đối với các máy CNC vẽ tranh bằng laser, cụm tia laser là cơ cấu chấp hành và được điều khiển quỹ đạo bằng các việc điều khiển vị trí X, Y, Z,.1 Nguyên lý cắt laser 1. Tổng quan về laser Tia laser sinh ra nhờ nguồn photon có được từ môi trường hoạt tính của bộ phát laser.

Các photon bị phản xạ trong buồng hoạt tính cho tới khi nó tích đủ năng lượng và có hướng chuyển động dọc theo trục quang học, lúc này hạt photon có thể xuyên qua được thấu kính bán trong suốt và góp phần tạo thành tia laser. 1 Môi trường hoạt tính Nguồn ánh sáng kích thích Tia ánh sáng kích thic Hộc cộng hường quang học Hệ thống gương (thấu kinh hoác làng kính,— Gương hán trong suốt Chùm tia ỉascr Gương phân xọ Hình 1.2 Sơ đồ nguyên lý của bộ phát laser Trên thị trường hiện nay có 4 loại laser: rắn, lỏng, khí và bán dẫn. Các loại laser này chỉ khác nhau bởi môi trường hoạt tính, tùy loại môi trường hoạt tính mà dẫn tới màu sắc và tỷ lệ công suất/giá tiền khác nhau. Các chế độ hoạt động Chế độ phát liên tục (CW - Continous Wave): tại đề độ này nguồn laser phát xạ liên tục với công suất hiệu dụng.

Tuy nhiên điều này dẫn tới nguồn phát mau nóng, gây giảm tuổi thọ môi trường hoạt tính hơn chế độ PO. Chế độ phát xung (PO - Pulse Operation): chế độ có 2 pha đóng và ngắt. Mục đích của chế độ phát xung nhằm nâng cao tối đa hiệu suất cắt, hạn chế hao phí năng lượng do hiện tượng laser cắt vào phoi nhờ vậy cải thiện tuổi thọ nguồn phát. Các yếu tố ảnh hưởng tới chất lượng sản phẩm 1.

Vật liệu Tùy vào loại vật liệu mà ta nên sử dụng tốc độ khắc khác nhau. Đối với phôi là nhựa, nếu bề mặt phơi nhiễm laser rộng sẽ làm ảnh hưởng tới chất lượng sản phẩm vì phần phoi nóng chảy kết dính lại vào phôi. Còn về các phôi làm từ gỗ, cần có tốc độ khắc hợp lý vì trước khi tới giai đoạn laser bóc tách được vật liệu thì phải qua quá trình bốc hơi. Vật liệu Bề dày (mm) Tốc độ cắt (m/ph) Năng lượng (W) Polyetyle 1 11 500 Polypropylen 1 17 500 Polystyren 1 19 500 2 ABS 1 21 500 Sợi thủy tinh 1.1 Tốc độ cắt và công suất laser gợi ý cho từng loại vật liệu Bảng 1.1 phía trên cho thấy sự khác nhau về tốc độ, chiều sâu cắt bằng công nghệ laser trên từng loại vật liệu, ta có thể dùng số liệu này để chọn sơ bộ tốc độ khắc ở chương sau.

Tiêu cự Tuy nhìn trực quan tia laser khá song song, nhưng thực tế mỗi bộ phát laser đều cho ra chùm tia hội tụ. Điểm hội tụ phụ thuộc vào tiêu cự hệ thống thấu kính của mỗi nguồn (có thể tìm thấy trong tài liệu kỹ thuật). Nếu điểm hội tụ nằm ngay trên bề mặt gia công, chiều sâu gia công cũng như chất lượng bề mặt cải thiện rất nhiều.3 Biên dạng vết cắt với từng vị trí tiêu điểm 3 Như ta thấy tại hình 1.3 vết cắt gọn và sâu nhất khi điểm hội tụ nằm ngay trên bề mặt gia công. Việc đo được vị trí và duy trì điểm hội tụ nằm đúng vị trí rất quan trọng vì không những cho ra sản phẩm đẹp, nét khắc gọn mà còn tiết kiệm năng lượng và kéo dài tuổi thọ nguồn laser.3 Nguồn khí bổ trợ Đối với các sản phẩm tranh CNC laser từ gỗ, hoặc có vật liệu nguồn gốc xenlulose việc thể hiện hình ảnh lên mặt phẳng chỉ đơn giản là làm cháy 1 phần nhỏ trên bề mặt.

Thông thường do đặc tính ẩm nên vết đốt khó lan nếu có quạt tản nhiệt, Tuy nhiên khi chất liệu làm tranh có gốc nhựa, thì tại điểm gia công xuất hiện phần xỉ, để tránh hiện tượng phần xỉ kết dính lại vào phôi, đầu laser cần trang bị luồng khí bổ trợ.4 Sản phẩm cắt khi không áp dụng luồng khí bổ trợ (trên) và có luồng khí bổ trợ (dưới) 1.5 Phân loại các sản phẩm khắc bằng laser 1. Về bề mặt gia công Mặt phẳng: tranh lưu niệm, ký hiệu trên chi tiết máy (bánh răng, đai ốc, gá chi tiết,. Các hình ảnh có thể nằm ở nhiều vị trí khác về cao độ (so với tọa đồ bàn máy), nhưng mỗi hình ảnh đều cũng ở một độ cao xác định.5 Tranh khắc trên cùng một mặtphẳng (trái) và khác mặtphẳng (phải) Mặt cong: tranh ảnh lưu niệm trên bình rượu, trái cây, nhãn hiệu trên các bề mặt cong của máy công nghiệp. Để tạo được những sản phẩm có chất lượng tốt đòi hỏi hệ thống điều khiển duy trì khoảng cách giữa điểm hội tụ của tia laser và mặt phang tức thời.6 Tranh khắc laser trên mặt cong 1.

về vật liệu khắc Vật liệu có gốc xelulose: loại vật liệu này có tính ẩm và mềm (xét theo góc độ cơ khí) với phương pháp CNC laser, không những có thể vẽ tranh 2D mà còn có thể vẽ tranh nổi. Tuy có đặc tính ẩm, vật liệu này vẫn có thể cháy ở nhiệt độ phòng, do đó trong quá trình gia công cần có hệ thống thổi luồng để dập tắt các ngọn lửa nhỏ phát sinh trong quá trình gia công. Vật liệu từ kim loại và polymer: tuy khó cháy hơn so với loại trên, nhưng trong quá trình gia công (vẽ tranh 2D) polymer rất dễ phát sinh xỉ, ảnh hưởng trực tiếp tới thẩm mỹ sản phẩm nên cần có hệ thống khí thổi. Còn đối với vật liêu kim loại, do nhiệt độ nóng chảy cao, nên cần đầu laser công suất thích hợp.

Hơn nữa trong quá trình CNC laser kim loại hay xuất hiện tia lửa, đòi hỏi người quản lý máy tuân thủ các quy trình phòng cháy chữa cháy. Phương pháp điều khiển máy CNC 2. Điều khiển 2D Phương pháp này dùng để tạo đường thằng, đường cong trên một mặt phang vì chi tiết tịnh tiến so với dao bằng 2 trục, trục còn lại là trục tiến dao. Trục tiến dao hoạt động độc lập với 2 trục kia.7 Phôi được gia công theo phương pháp 2D 2.

Điều khiển 2(1/2)D Cải tiến hơn so với phương pháp 2D, phương pháp 2(1/2)D cho phép thực hiện gia công chi tiết trên nhiều mặt phang khác nhau. Tuy nhiên trong quá trình gia công một mặt phang, chỉ có 2 trục di chuyển đồng thời, trục còn lại là trục tiến dao. Do vậy các chuyển động có thể có ở các mặt (Oxy), (Oxz), (Oyz).8 Phôi được gia công bằng phương pháp 2(1/2)D 6 2. Điều khiển 3D Tiên tiến hơn hai phương pháp trên, điều khiển 3D nội suy tọa độ của 3 trục đồng thời, có thể gia công được các chi tiết theo kích thước ba chiều.

Do đó có thể gia công nhiều bước hơn trong một lần gá phôi.9 Phôi được gia công bằng phương pháp 3D 2.2 Kết cấu máy CNC Kết cấu của một hệ thống CNC gồm hai phần chính: điều khiển và chấp hành PHÁN ĐIÊU KHIÊN PHÂN CHÂP HÀNH Hình 1.10 Cấu trúc tổng thể máy CNC 2. Phần điều khiển Phần điều khiển bao gồm chương trình điều khiển và thiết bị điều khiển. Về chương trình điều khiển, hiện nay có nhiều chương trình điều khiển nhưng thông dụng nhất là Gbrl Control và Mach3 vì mã nguồn mở và có cộng đồng hỗ trợ lớn. Về thiết bị điều khiển, bao gồm các mạch công suất, mạch đọc dữ liệu trả về, bộ phận xử lý tín 7 hiệu - truyền tín hiệu, hệ thống liên hệ ngược (ví dụ: công tắt hành trình, cảm biến tiệm cận),.

Phần chấp hành Phần chấp hành bao gồm toàn bộ khung máy, bàn máy, các động cơ và các cơ cấu chạy đầu làm việc trên máy CNC, có nhiệm vụ nhận tín hiệu từ bộ driver điều khiển tạo ra các chuyển động nhằm gia công chi tiết đúng như bản vẽ. đầu công cụ là bộ phận trực tiếp gia công chi tiết. Bộ truyền động thường sử dụng phương pháp khử khe hở của bộ truyền vít me - đai ốc bi, còn đối với một số máy hoạt động gia công nhẹ có thể dùng bộ truyền đai răng. H ệ trục tọa độ và phân loại máy CNC Theo tiêu chuẩn ISO, hệ trục tọa độ máy CNC là hệ tọa độ Descarte được quy định như sau: - Trục Z: trục chứa đầu công cụ, chiều dương là chiều mà khoảng cách từ công cụ tới chi tiết tăng dần.

- Trục Y: là trục chứa khoảng tịnh tiến lớn nhất của máy. - Trục X: hợp với 2 trục còn lại. Từ 3 trục XYZ, đối với máy CNC, trên thị trường có các loại như sau: - X - Y table: bàn làm việc di chuyển theo hai phương - Moving gantry: trong quá trình gia công mâm cặp dao di chuyển theo hai phương sau khi tiến dao. - Moving table: gá công cụ có nhiệm vụ tiến dao và di chuyển theo 1 phương, phương còn lại cho bàn làm việc phụ trách.

Ngoài ra, khi sử dụng cũng như thiết kế máy CNC, ta phải để ý tới các chuẩn sau đây: - Chuẩn M (Machine Datum Point): chuẩn máy - gốc tọa độ của máy do người thiết kế quy định. - Chuẩn R (Reference Point): là gốc tọa độ do người sử dụng đặt nhằm thuận tiện cho việc gia công. - Chuẩn T (Tool offset): chuẩn dao. 8 - W (Work Datum Point): chuẩn chi tiết - gốc tọa độ của chi tiết.

- P (Program Datum Point): gốc tọa độ trong code lập trình, do người lập trình chọn.3 Một số máy CNC 2. Máy khắc laser CNC D3040 S1 (Moving gantry) Hĩnh 1.11 Máy khắc laser CNC D3040 S1 Vùng hoạt động 300x400 (mm) Trục Z điều chỉnh bằng tay Kích thước khung 500x420x120 (mm) Vật liệu khung Nhôm định hình Độ chính xác ±0.01 (mm) Động cơ dẫn trục Step Motor Công suất tối đa 80W Phần mềm điểu khiển GBRL control Hệ điều hành hỗ trợ Windows Bảng 1.2 Thông số máy khắc laser CNC D3040 S1 9 2.12 Máy CNC 3810 Vùng hoạt động 300x180x45 (mm) Kích thước khung 440x370x300 (mm) Vật liệu khung Nhôm định hình (phiên bản thường) Thép (phiên bản cao cấp) Độ chính xác ±0.
