Quy Trình Bảo Dưỡng và Sửa Chữa Ô Tô Toyota Vios

Chuyên khảo phân tích Quy trình bảo dưỡng và sửa chữa ô tô toyota vios, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nguyễn Đình Quang
• Người hướng dẫn: ThS. Thái Văn Nông
• Trường học: Trường Đại Học Giao Thông Vận Tải TP HCM
• Chuyên ngành: Kỹ Thuật Cơ Khí
• Đề tài: Quy Trình Bảo Dưỡng và Sửa Chữa Ô Tô Toyota Vios
• Loại tài liệu: Luận Văn Tốt Nghiệp
• Năm xuất bản: 2023
• Địa điểm: TP.Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ XE TOYOTA VIOS
• 1.1. Giới thiệu chung về xe Toyota Vios
• 1.2. Thông số kỹ thuật của xe Toyota Vios 2020
• 1.2.1. Động cơ 2NR-FE (DOHC 16 xu páp với VVT-i)
• 1.2.2. Hệ thống truyền lực
• 1.2.3. Hệ thống phanh
• 1.2.4. Hệ thống lái
• 1.2.5. Hệ thống treo
• 2. CHƯƠNG 2: QUY TRÌNH KIỂM TRA BẢO DƯỠNG XE TOYOTA VIOS
• 2.1. Bảo dưỡng kỹ thuật ô tô
• 2.2. Mục đích của việc bảo dưỡng xe
• 2.3. Nội dung bảo dưỡng 1 chiếc xe
• 2.4. Các hạng mục nội dung kiểm tra bảo dưỡng của xe
• 2.5. Bảo dưỡng cấp nhỏ
• 2.5.1. Bước 1: Cho xe vào vị trí cầu nâng và kiểm tra tổng quát
• 2.5.2. Bước 2: Vệ sinh lọc gió động cơ, lọc gió điều hòa
• 2.5.3. Bước 3: Nâng xe lên cao để bảo dưỡng các chi tiết gầm
• 2.5.4. Bước 4: Tiến hành xả nhớt, kiểm tra áp suất lốp, kiểm tra gầm
• 2.5.5. Bước 5: Thay lông đền nhớt mới và siết ốc nhớt lại, kiểm tra
• 3. CHƯƠNG 3: QUY TRÌNH BẢO DƯỠNG VÀ SỬA CHỮA MỘT SỐ CHI TIẾT VÀ CỤM CHI TIẾT
• 3.1. Lọc dầu động cơ
• 3.2. Đai dẫn động (dây curoa)
• 3.3. Lọc gió động cơ và lọc gió điều hòa
• 3.4. Hệ thống phanh
• 3.4.1. Kiểm tra bàn đạp phanh và phanh đỗ
• 3.4.2. Kiểm tra đường ống phanh và dầu phanh
• 3.4.3. Kiểm tra và bảo dưỡng phanh
• 3.4.4. Một số hư hỏng hệ thống phanh
• 3.5. Hệ thống treo
• 3.5.1. Hệ thống treo trước
• 3.5.2. Hệ thống treo sau
• 3.5.3. Lốp xe và cân bằng động học
• 3.5.4. Một số hư hỏng hệ thống treo
• 3.5.5. Kiểm tra độ rơ của vô lăng
• 3.5.6. Kiểm tra dầu trợ lực lái
• 3.5.7. Kiểm tra thanh dẫn động lái và cơ cấu lái
• 3.5.8. Một số hư hỏng của hệ thống lái
• 3.6. Hệ thống truyền lực
• 3.6.1. Kiểm tra hộp số
• 3.6.2. Kiểm tra bán trục
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Quy Trình Bảo Dưỡng Xe Toyota Vios 2020

Toyota Vios là một trong những dòng xe sedan hạng B bán chạy nhất tại Việt Nam, được biết đến với độ bền bỉ và tiết kiệm nhiên liệu. Để duy trì hiệu suất và tuổi thọ xe, việc bảo dưỡng định kỳ là vô cùng quan trọng. Quy trình bảo dưỡng không chỉ giúp phát hiện sớm các vấn đề tiềm ẩn mà còn đảm bảo xe vận hành an toàn và êm ái. Luận văn này tập trung vào quy trình bảo dưỡng và sửa chữa xe Toyota Vios 2020, cung cấp hướng dẫn chi tiết và dễ thực hiện. An toàn của xe là một tiêu chí quan trọng để đánh giá chất lượng xe, nó được đánh giá bằng nhiều tiêu chí. Bảo dưỡng xe ô tô định kỳ là một trong những khâu vô cùng quan trọng để giúp chiếc xe của bạn luôn được bền bỉ và vận hành một cách trơn tru.

1.1. Tầm Quan Trọng Của Bảo Dưỡng Định Kỳ Toyota Vios

Bảo dưỡng định kỳ không chỉ là việc thay dầu và kiểm tra lốp. Đó là một quy trình toàn diện, bao gồm kiểm tra hệ thống phanh, hệ thống treo, động cơ, và các bộ phận khác. Việc bỏ qua bảo dưỡng có thể dẫn đến hư hỏng nghiêm trọng, tốn kém chi phí sửa chữa và thậm chí gây nguy hiểm khi lái xe. Theo tài liệu, bảo dưỡng định kỳ giúp xe tránh khỏi hư hỏng nặng, tiết kiệm chi phí và đảm bảo tính an toàn cho xe ôtô. Ngoài ra, bảo dưỡng định kỳ còn giúp xe của bạn vận hành đúng theo các quy định về an toàn và môi trường. Kiểm tra định kỳ cần được lên lịch sẵn để đảm bảo xe hoạt động tốt nhất.

1.2. Các Cấp Độ Bảo Dưỡng Toyota Vios Cần Biết

Có nhiều cấp độ bảo dưỡng khác nhau, từ bảo dưỡng cấp nhỏ (thay dầu, lọc gió) đến bảo dưỡng cấp lớn (kiểm tra toàn diện, thay thế các bộ phận quan trọng). Mỗi cấp độ bảo dưỡng có một lịch trình riêng, thường được quy định theo số kilomet đã đi hoặc thời gian sử dụng xe. Hiểu rõ các cấp độ bảo dưỡng giúp chủ xe lên kế hoạch và chuẩn bị tài chính phù hợp. Theo tài liệu, các cấp bảo dưỡng xe bao gồm bảo dưỡng cấp nhỏ, bảo dưỡng cấp trung bình, bảo dưỡng cấp trung bình-lớn và bảo dưỡng cấp lớn. Mỗi cấp độ bảo dưỡng có các hạng mục và nội dung kiểm tra khác nhau.

II. Hướng Dẫn Chi Tiết Quy Trình Kiểm Tra Bảo Dưỡng Xe Vios

Quy trình kiểm tra và bảo dưỡng Toyota Vios bao gồm nhiều bước, từ kiểm tra tổng quan đến kiểm tra chi tiết từng bộ phận. Việc tuân thủ đúng quy trình giúp đảm bảo không bỏ sót bất kỳ vấn đề nào. Để có thể chủ động hơn trong việc bảo dưỡng, nắm bắt rõ quy trình sẽ giúp ích cho việc trao đổi với kỹ thuật viên và đưa ra quyết định sửa chữa phù hợp. Luận văn cung cấp một số các bước trong quy trình kiểm tra bảo dưỡng xe như kiểm tra tổng quát, vệ sinh lọc gió, nâng xe kiểm tra gầm và các chi tiết khác.

2.1. Kiểm Tra Tổng Quan Toyota Vios Từ Nội Thất Đến Ngoại Thất

Bước đầu tiên là kiểm tra tổng quan xe, bao gồm hệ thống đèn (pha, cốt, xi nhan), còi, gạt nước, vô lăng, phanh tay, dây an toàn, và các thiết bị điện khác. Kiểm tra ngoại thất xem có vết trầy xước, móp méo, hoặc hư hỏng nào không. Kiểm tra nội thất bao gồm các chức năng điều chỉnh ghế, kính, và hệ thống điều hòa. Mục đích của việc kiểm tra tổng quan là phát hiện sớm các vấn đề nhỏ để tránh chúng trở nên nghiêm trọng hơn. Theo tài liệu, cần kiểm tra tất cả các hệ thống điện và thiết bị điện trên xe coi còn hoạt động tốt hay không.

2.2. Quy Trình Kiểm Tra Vệ Sinh Lọc Gió Động Cơ Điều Hòa

Lọc gió động cơ và lọc gió điều hòa đóng vai trò quan trọng trong việc đảm bảo chất lượng không khí trong xe và hiệu suất động cơ. Lọc gió bẩn có thể làm giảm hiệu suất động cơ, tăng расход nhiên liệu, và gây khó chịu cho người ngồi trong xe. Quy trình kiểm tra bao gồm tháo lọc gió, kiểm tra tình trạng, và vệ sinh hoặc thay thế nếu cần thiết. Việc vệ sinh lọc gió nên được thực hiện định kỳ, đặc biệt trong môi trường bụi bẩn. Tài liệu hướng dẫn tháo mở móc khóa giữ nắp bầu lọc, nhấc nắp bầu lọc lên lấy lọc gió ra ngoài, kiểm tra tình trạng và tiến hành vệ sinh. Tương tự, lọc gió điều hòa cũng cần được kiểm tra và vệ sinh thường xuyên.

2.3. Kiểm Tra Gầm Xe Phát Hiện Sớm Rò Rỉ Hư Hỏng

Nâng xe lên cầu nâng để kiểm tra gầm xe là một bước quan trọng trong quy trình bảo dưỡng. Kiểm tra hệ thống treo, hệ thống phanh, hệ thống lái, và các đường ống dẫn dầu. Phát hiện sớm các vết rò rỉ dầu, hư hỏng cao su, hoặc mòn các chi tiết kim loại. Việc kiểm tra gầm xe giúp đảm bảo xe vận hành an toàn và ổn định. Theo tài liệu, cần kiểm tra tình trạng lốp xe có cán đinh hay không, độ mòn của lốp còn bao nhiêu. Đồng thời, kiểm tra hiện tượng rò rỉ, mài mòn, móp méo, xoắn, hư hỏng trên các đường ống dầu.

III. Cách Bảo Dưỡng Sửa Chữa Hệ Thống Phanh Toyota Vios Hiệu Quả

Hệ thống phanh là một trong những hệ thống quan trọng nhất của xe, đảm bảo an toàn cho người lái và hành khách. Việc bảo dưỡng phanh bao gồm kiểm tra má phanh, đĩa phanh, đường ống dẫn dầu, và dầu phanh. Sửa chữa phanh có thể bao gồm thay thế má phanh, đĩa phanh, hoặc sửa chữa các bộ phận khác. Phanh là bộ phận quan trọng để đảm bảo an toàn cho hành khách trên xe nên việc bảo trì, bảo dưỡng cần phải được chú trọng.

3.1. Kiểm Tra Mức Dầu Phanh Dấu Hiệu Mòn Má Phanh Vios

Kiểm tra mức dầu phanh trong bình chứa, đảm bảo mức dầu nằm giữa vạch Min và Max. Mức dầu thấp có thể là dấu hiệu rò rỉ hoặc mòn má phanh. Kiểm tra độ dày má phanh, nếu má phanh mòn đến mức giới hạn, cần thay thế. Ngoài ra, cũng cần kiểm tra xem có dấu hiệu rò rỉ dầu phanh ở các đường ống và xi lanh phanh hay không. Tiếng rít khi đạp phanh là một trong những dấu hiệu mòn má phanh.

3.2. Quy Trình Thay Má Phanh Đĩa Phanh Toyota Vios Đúng Cách

Thay má phanh và đĩa phanh là một công việc quan trọng, đòi hỏi kỹ thuật và dụng cụ chuyên dụng. Đầu tiên, cần tháo bánh xe, sau đó tháo kẹp phanh (caliper) và lấy má phanh cũ ra. Lắp má phanh mới và đĩa phanh mới (nếu cần), sau đó lắp lại kẹp phanh và bánh xe. Lưu ý, cần bôi trơn các chi tiết chuyển động để đảm bảo phanh hoạt động êm ái. Theo tài liệu gốc, cần mở bulong cố định phanh, vệ sinh má phanh và làm sạch bố thắng bằng dung dịch.

IV. Quy Trình Bảo Dưỡng Thay Dầu Động Cơ Toyota Vios 2020

Thay dầu động cơ là một trong những công việc bảo dưỡng quan trọng nhất, giúp bảo vệ động cơ và kéo dài tuổi thọ xe. Quy trình thay dầu bao gồm xả dầu cũ, thay lọc dầu, và заливка dầu mới. Chọn loại dầu phù hợp với động cơ và tuân thủ đúng quy trình để đảm bảo động cơ hoạt động tốt nhất. Thay dầu động cơ thường xuyên sẽ giúp xe chạy êm ái và không gặp các vấn đề về động cơ.

4.1. Chọn Loại Dầu Nhớt Phù Hợp Cho Toyota Vios 2020

Chọn loại dầu nhớt có độ nhớt phù hợp với khuyến cáo của nhà sản xuất. Thông thường, xe Toyota Vios sử dụng dầu nhớt có độ nhớt 5W-30 hoặc 10W-40. Dầu nhớt tổng hợp thường có hiệu suất tốt hơn dầu nhớt khoáng, giúp bảo vệ động cơ tốt hơn và kéo dài chu kỳ thay dầu. Tham khảo sách hướng dẫn sử dụng xe để biết thông tin chi tiết về loại dầu nhớt phù hợp.

4.2. Hướng Dẫn Tự Thay Dầu Động Cơ Toyota Vios Tại Nhà

Để tự thay dầu động cơ tại nhà, cần chuẩn bị dụng cụ như cờ lê, lọc dầu, phễu, khay hứng dầu, và dầu nhớt mới. Nâng xe lên bằng kích hoặc cầu nâng. Tháo ốc xả dầu và xả hết dầu cũ vào khay. Thay lọc dầu cũ bằng lọc dầu mới. Siết chặt ốc xả dầu và заливка dầu mới vào động cơ. Kiểm tra mức dầu bằng que thăm dầu, đảm bảo mức dầu nằm giữa vạch Min và Max. Theo tài liệu gốc, cần dùng xe đựng dầu chứa dầu thải. Sử dụng khóa 14 để tháo ốc nhớt và xả nhớt vào bình.

V. Kiểm Tra Bảo Dưỡng Hệ Thống Treo Toyota Vios Để Đi Êm Ái

Hệ thống treo đóng vai trò quan trọng trong việc đảm bảo sự êm ái và ổn định của xe khi vận hành. Việc kiểm tra và bảo dưỡng hệ thống treo bao gồm kiểm tra giảm xóc, lò xo, rotuyn, và các cao su giảm chấn. Phát hiện sớm các hư hỏng giúp tránh tình trạng xe bị xóc, rung lắc, hoặc mất lái. Hệ thống treo tốt giúp xe vận hành êm ái, thoải mái hơn khi lái xe.

5.1. Dấu Hiệu Nhận Biết Hệ Thống Treo Toyota Vios Bị Hư Hỏng

Một số dấu hiệu cho thấy hệ thống treo bị hư hỏng bao gồm xe bị xóc, rung lắc khi đi qua đường gồ ghề, xe bị nghiêng khi vào cua, lốp xe bị mòn không đều, hoặc có tiếng kêu lạ từ hệ thống treo. Nếu phát hiện bất kỳ dấu hiệu nào, cần đưa xe đến gara để kiểm tra và sửa chữa. Treo xe kêu cót két cũng có thể là một trong những dấu hiệu cho thấy xe bị hư hỏng hệ thống treo.

5.2. Quy Trình Kiểm Tra Giảm Xóc Rotuyn Hệ Thống Treo Vios

Kiểm tra giảm xóc bằng cách ấn mạnh vào thân xe, nếu xe nhún lên xuống nhiều lần, giảm xóc có thể đã bị hỏng. Kiểm tra rotuyn bằng cách lắc bánh xe, nếu có độ rơ lớn, rotuyn cần được thay thế. Ngoài ra, cũng cần kiểm tra các cao su giảm chấn, nếu cao su bị nứt hoặc mòn, cần thay thế. Theo tài liệu gốc, cần kiểm tra độ rơ rotuyn và kiểm tra rotuyn trụ đứng.

VI. Lưu Ý Quan Trọng Khi Bảo Dưỡng Toyota Vios An Toàn Là Trên Hết

Trong quá trình bảo dưỡng xe Toyota Vios, cần tuân thủ các quy tắc an toàn để tránh tai nạn và thương tích. Sử dụng dụng cụ bảo hộ lao động, làm việc trong môi trường thoáng đãng, và tuân thủ đúng quy trình kỹ thuật. An toàn luôn là ưu tiên hàng đầu trong mọi công việc liên quan đến xe hơi.

6.1. Sử Dụng Dụng Cụ Bảo Hộ Tuân Thủ Quy Trình An Toàn

Luôn đeo kính bảo hộ, găng tay, và mặc quần áo bảo hộ khi làm việc với xe hơi. Sử dụng kích và cầu nâng đúng cách để tránh xe bị rơi. Ngắt kết nối ắc quy trước khi thực hiện các công việc liên quan đến hệ thống điện. Đảm bảo khu vực làm việc thông thoáng để tránh ngộ độc khí thải.

6.2. Lựa Chọn Gara Uy Tín Kỹ Thuật Viên Có Kinh Nghiệm

Nếu không có kinh nghiệm, nên đưa xe đến gara uy tín để bảo dưỡng. Chọn gara có kỹ thuật viên có kinh nghiệm và được đào tạo bài bản. Yêu cầu báo giá chi tiết trước khi thực hiện công việc. Tham khảo ý kiến của bạn bè và người thân để lựa chọn gara phù hợp.

Trích đoạn nội dung tài liệu

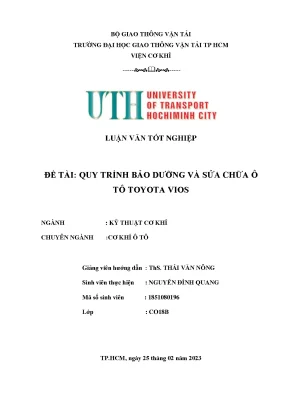

BỘ GIAO THÔNG VẬN TẢI TRƢỜNG ĐẠI HỌC GIAO THÔNG VẬN TẢI TP HCM VIỆN CƠ KHÍ ---------- LUẬN VĂN TỐT NGHIỆP ĐỀ TÀI: QUY TRÌNH BẢO DƢỠNG VÀ SỬA CHỮA Ô TÔ TOYOTA VIOS NGÀNH : KỸ THUẬT CƠ KHÍ CHUYÊN NGÀNH :CƠ KHÍ Ô TÔ Giảng viên hƣớng dẫn : ThS. THÁI VĂN NÔNG Sinh viên thực hiện : NGUYỄN ĐÌNH QUANG Mã số sinh viên : 1851080196 Lớp : CO18B TP.HCM, ngày 25 tháng 02 năm 2023 LỜI CẢM ƠN Lời đầu tiên, em xin gửi lời cảm ơn chân thành đến Viện Cơ Khí đã tạo điều kiện cho em hoàn thành kì thực tập tốt nghiệp, và đặc biệt là thầy hướng dẫn Thái Văn Nông đã tận tình hướng dẫn chúng em trong suốt thời gian thực tập và trong quá trình làm luận văn tốt nghiệp này. Ngành công nghiệp ô tô hiện nay đóng vai trò quan trọng trong sự phát triển của một đất nước. Nó ra đời nhằm mục đích phục vụ nhu cầu vận chuyển hàng hóa và hành khách, phát triển kinh tế xã hội đất nước.

Từ lúc ra đời cho đến nay ô tô đã được sử dụng trong rất nhiều lĩnh vực như giao thông vận tải, quốc phòng an ninh, nông nghiệp, công nghiệp, du lịch. An toàn của xe là một chi tiêu quan trọng để đánh giá chất lượng xe, nó được đánh giá bằng nhiều tiêu chí. Bảo dưỡng xe ô tô định kỳ là một trong những khâu vô cùng quan trọng để giúp chiếc xe của bạn luôn được bền bỉ và vận hành một cách trơn tru. Trong thời gian dài vận hành nhiều chi tiết trên xe bị bào mòn có thể gây hư hỏng, đều này xãy ra với bất kỳ máy móc nào.

Xuất phát từ những yêu cầu và đặc điểm đó, em đã thực hiện nhiệm vụ đồ án tốt nghiệp với đề tài: “Quy trình bảo dưỡng và sửa chữa ô tô Toyota Vios”. Trong thời gian thực hiện đề tài do thời gian có hạn và kiến thức còn hạn chế nên trong quá trình thực hiện không thể tránh khỏi những thiếu sót nhất định. Em rất mong sự giúp đỡ, ý kiến đóng góp của quý thầy cô cùng tất cả các bạn để đề tài được hoàn thiện hơn. Cuối cùng em xin chân thành cảm ơn thầy Thái Văn Nông cùng các thầy cô giáo trong bộ môn cùng các bạn đã giúp em hoàn thành đồ án này.

Em xin chân thành cảm ơn! TP.Hồ Chí Minh, ngày … tháng…năm 2023 Sinh viên thực hiện Nguyễn Đình Quang MỤC LỤC DANH MỤC HÌNH ẢNH .1 CHƢƠNG 1: GIỚI THIỆU CHUNG VỀ XE TOYOTA VIOS. Giới thiệu chung về xe Toyota Vios. Thông số kỹ thuật của xe Toyota Vios 2020. Động cơ 2NR-FE (DOHC 16 xu páp với VVT-i).

Hệ thống truyền lực. Hệ thống phanh. Hệ thống treo.9 CHƢƠNG 2: QUY TRÌNH KIỂM TRA BẢO DƢỠNG XE TOYOTA VIOS. Bảo dưỡng kỹ thuật ô tô.

Mục đích của việc bảo dưỡng xe. Nội dung bảo dưỡng 1 chiếc xe. Các hạng mục nội dung kiểm tra bảo dưỡng của xe. Bảo dưỡng cấp nhỏ.

Bảo dưỡng cấp trung bình. Bảo dưỡng cấp Trung Bình- Lớn. Bảo dưỡng cấp lớn .20 CHƢƠNG 3: QUY TRÌNH BẢO DƢỠNG VÀ SỬA CHỮA MỘT SỐ CHI TIẾT VÀ CỤM CHI TIẾT .Lọc dầu động cơ. Đai dẫn động ( dây curoa).

Lọc gió động cơ và lọc gió điều hòa. Hệ thống phanh.1 Kiểm tra bàn đạp phanh và phanh đỗ. Kiểm tra đường ống phanh và dầu phanh. Kiểm tra và bão dưỡng phanh.4 Một số hư hỏng hệ thống phanh.

Hệ thống treo. Hệ thống treo trước. Hệ thống treo sau. Lốp xe và cân bằng động học .4 Một số hư hỏng hệ thống treo.

Kiểm tra độ rơ của vô lăng. Kiểm tra dầu trợ lực lái. Kiểm tra thanh dẫn động lái và cơ cấu lái.4 Một số hư hỏng của hệ thống lái. Hệ thống truyền lực.

Kiểm tra hộp số. Kiểm tra bán trục .74 TÀI LIỆU THAM KHẢO .75 DANH MỤC HÌNH ẢNH Hình 1. Hệ thống phanh. Vận hành phanh đĩa.

Loại được thông gió. Treo độc lập Macpherson. Treo phụ thuộc kiểu dầm xoắn. Các cấp bảo dưỡng xe.

Xe vào vị trí cầu nâng. Kiểm tra đèn xe. Phủ dè nắp ca pô. Kê cao su.

Thay lọc gió động cơ. Thay lọc gió điều hòa. Xe được nâng ở ví trí làm việc. Mở ốc xả dầu.

Dùng xe đựng dầu chứa dầu thải. Kiểm tra áp suất lốp. Kiểm tra độ rơ rotuyn. Kiểm tra rotuyn trụ đứng.

Bắn tháo bánh xe. Kiểm tra giảm chấn và các đường ống dầu. Kiểm tra cụm phanh. Kiểm tra rotuyn trụ đứng.

Kiểm tra chụp bụi bán trục. Kiểm tra đường ống nhiên liệu. Mở bulong cố định phanh. Vệ sinh má phanh.

Làm sạch bố thắng bằng dung dịch. Cân bằng động bánh xe. Ốc xả dầu và gioăng làm kín mới. Xiết ốc xả dầu.

Tháo lọc dầu bằng cảo chuyên dụng. Lọc dầu động cơ được thay mới. Thăm lại dầu. Nắp bồn nhiên liệu.

Lọc nhiên liệu. Châm nước rửa kính. Châm nước làm mát. Kiểm tra lại ốc xả dầu.

Xiết lực bánh xe. Các hạng mục bảo dưỡng định kỳ xe Vios. Xả dầu động cơ. Gioăng mới và ốc xả dầu.

Nắp dầu động cơ. Thăm lại dầu động cơ. Tháo lọc dầu bằng cảo chuyên dụng. Lọc dầu động cơ được thay mới.

Kiểm tra dây đai. Lọc gió động cơ và lọc gió điều hòa. Các trạng thái của bugi. Bàn đạp chân phanh.

Hành trình tự do của bàn đạp. Khoảng cách dự trữ của bàn đạp. Các đường ống dầu phanh. Dầu phanh DOT3.

Lắp bộ thay dầu phanh vào bình chứa. Tháo nắp che bụi xả khí. Xả khí dầu phanh. Mở bulong cố định phanh.

Vệ sinh má phanh. Làm sạch bố thắng bằng dung dịch. Bôi mỡ chống ồn. Thay giảm chấn.

Rotuyn trụ đứng. Lắc dọc bánh xe. Lắc ngang bánh xe. Kiểm tra độ rơ của bạc đạn.

Kiểm tra cao su càng A. Kiểm tra giảm chấn sau. Lốp xe bị nứt. Kiểm tra độ sâu hoa lốp.

Cân bằng động học bánh xe. Nắp dầu trợ lực lái. Kiểm tra thanh dẫn động lái. Hộp cơ cấu lái và thanh dẫn động lái.

Cao su chắn bụi bị rách. Nút xả và nơi đổ dầu hộp số. Chụp bụi bán trục. Rò rỉ mỗ ở đầu bán trục .73 Luận văn tốt nghiệp SVTH: Nguyễn Đình Quang TÓM TẮT LUẬN VĂN Trong thời gian 3 tháng thực tập, em đã được học tập ở nhiều lĩnh vực khác nhau, giúp em học hỏi được nhiều kiến thức từ thực tiễn, trong đó e có cơ hội tiếp xúc và học hỏi được nhiều ở bộ phận bảo dưỡng và sửa chữa ô tô của hãng toyota, vì thế đây là lý do em chọn đề tài “Quy trình bảo dưỡng và sửa chữa ô tô Toyota Vios”.

Luận văn này em tập trung khai thác về quy trình bão dưỡng xe ô tô Toyota Vios 2020, bố cục luận văn gồm 3 chương như sau: Chƣơng 1: Giới thiệu chung về xe Toyota Vios. Chƣơng 2: Quy trình kiểm tra bảo dƣỡng xe Toyota Vios. Chƣơng 3: Quy trình bảo dƣỡng và sửa chữa một số chi tiết và cụm chi tiết. 1 Luận văn tốt nghiệp SVTH: Nguyễn Đình Quang CHƢƠNG 1: GIỚI THIỆU CHUNG VỀ XE TOYOTA VIOS 1.

Giới thiệu chung về xe Toyota Vios Vios là dòng xe thuộc phân khúc xe sedan hạng B, giá tầm trung chủ đạo của hãng Toyota. Kể từ khi ra mắt, Toyota Vios đã nhanh chóng trở thành mẫu xe bán chạy nhất trong phân khúc xe ô tô 5 chỗ tại thị trường Việt Nam. Toyota Vios thế hệ đầu tiên được ra mắt năm 2002 tại Thái Lan. Thiết kế của thế hệ đầu tiên mang hơi hướng của Camry.

Đuôi xe không thiết kế theo kiểu bằng phẳng mà tạo thành một đường lượn chạy từ cụm đèn hậu xuống thanh cản sau, cụm đèn pha trước và lưới tản nhiệt là điểm nhất bắt mắt. Toyota Vios thế hệ thứ hai xuất hiện vào mùa hè năm 2007 với một diện mạo mới, đẳng cấp và sang trọng hơn. Năm 2010, Toyota Vios tiếp tục có thêm một lần nâng cấp nhẹ về ngoại thất. Toyota Vios thế hệ thứ ba mang đến sức hút mãnh liệt và bùng nổ về doanh số trong phân khúc xe 5 chỗ.

Toyota Vios thế hệ thứ ba ra đời vào năm 2013 nhưng bản nâng cấp 2014 với thiết kế hoàn toàn mới đã chinh phục nhiều người dùng tại Việt Nam. Những đường gân dập khí động học cứng cáp khác hoàn toàn với vẻ tròn trịa kiểu cũ. Đến năm 2018, Toyota Vios ra mắt Vios phiên bản facelift mới thay đổi hoàn toàn về thiết kế với hàng loạt nâng cấp trên ba phiên bản 1. Thông số kỹ thuật của xe Toyota Vios 2020 1.

Động cơ 2NR-FE (DOHC 16 xu páp với VVT-i) Động cơ sử dụng trên xe Toyota Vios là loại động cơ xăng 4 kỳ, với 4 xy lanh đặt thẳng hàng, thứ tự làm việc 1- 3- 4- 2. Động cơ sử dụng trục cam kép, dẫn động bằng đai với công nghệ điều khiển đóng mở xu páp thông minh (VVT- i), giúp cho xe tiết kiệm nhiên liệu và bảo vệ môi trường. - Công suất tối đa: 107 HP / 6000 rpm. - Mô men xoắn tối đa: 140 Nm / 4200 rpm.

2 Luận văn tốt nghiệp SVTH: Nguyễn Đình Quang - Tỉ số nén: 10,5:1. - Mức tiêu hao nhiên liệu: 5,7L/100 Km (trong điều kiện thử nghiệm) - Hệ thống cung cấp nhiên liệu: Xe Toyota Vios sử dụng hệ thống phun xăng điện tử đa điểm (MPI) với các loại xăng có chỉ số octan là RON 95, 92. Dung tích bình xăng là 42 lít. - Hệ thống làm mát: Hệ thống làm mát bằng nước theo phương pháp tuần hoàn cưỡng bức nhờ bơm nước.

- Hệ thống bôi trơn: Theo nguyên lý hoạt động hỗn hợp bao gồm bôi trơn cưỡng bức kết hợp với vung té. Hệ thống truyền lực Truyền lực chính và vi sai: xe sử dụng dẫn động cầu trước FWD (động cơ đặt trước – dẫn động bánh trước): ở loại này, lực dẫn động từ động cơ đặt theo chiều ngang xe qua hộp số, rồi đến bộ vi sai và cuối cùng đến các bánh xe phía trước. Trong hệ thống này, bánh trước của xe làm hai nhiệm vụ vừa dẫn động, vừa dẫn hướng cho xe. Ưu điểm của loại này là kết cấu của hệ thống truyền lực đơn giản, gọn nhẹ hơn do không có trục các đăng, do vậy giảm được chi phí chế tạo.
