TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH BẢO DƯỠNG VÀ SỬA CHỮA PHUN DẦU ĐIỆN TỬ (MĐ33)

Tổng quan về giáo trình (250-300 từ)

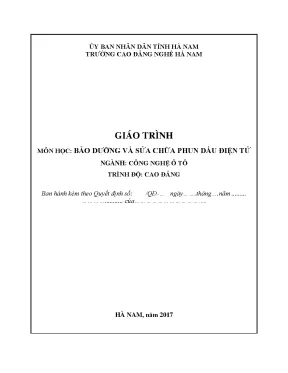

Giáo trình môn học “Bảo dưỡng và sửa chữa phun dầu điện tử” (Mã số mô đun: MĐ33) là tài liệu đào tạo chuyên môn bắt buộc trong chương trình đào tạo ngành Công nghệ Ô tô ở trình độ Cao đẳng, do Trường Cao đẳng Nghề Hà Nam (trực thuộc Ủy ban Nhân dân Tỉnh Hà Nam) biên soạn và ban hành năm 2017. Ban biên soạn giáo trình gồm: Ninh Văn Hào (Chủ biên), Nguyễn Quang Hiển (Đồng chủ biên) cùng các thành viên Nguyễn Đình Hoàng, Nguyễn Thanh Tùng, Nguyễn Thị Thu Hằng, Phan Hưng Long, Trần Văn Thịnh và Bùi Đình Hiệp.

Về vị trí đào tạo, mô đun MĐ33 được bố trí giảng dạy tại học kỳ VI (năm thứ 3 của khóa học). Để tiếp thu nội dung mô đun này, người học cần hoàn thành khối kiến thức cơ sở kỹ thuật và chuyên ngành gồm 30 môn học/mô đun trước đó (như Điện kỹ thuật, Điện tử cơ bản, Cơ kỹ thuật, Dung sai lắp ghép và đo lường kỹ thuật, Sửa chữa - bảo dưỡng hệ thống nhiên liệu động cơ điêden, Sửa chữa - bảo dưỡng trang bị điện ô tô). Đồng thời, mô đun được thiết kế để giảng dạy song song với các học phần Chẩn đoán ô tô, Sửa chữa - bảo dưỡng hệ thống phun xăng điện tử và Công nghệ phục hồi chi tiết trong sửa chữa ô tô.

Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho sinh viên:

  • Hệ thống kiến thức về nhiệm vụ, yêu cầu, cấu tạo và nguyên lý hoạt động của các cụm bơm cao áp tập trung (PE) và bơm phân phối (VE) điều khiển điện tử.
  • Phương pháp kiểm tra, chẩn đoán hư hỏng, quy trình tháo lắp, bảo dưỡng và sửa chữa các chi tiết thủy lực, cơ cấu chấp hành điện từ, hệ thống sấy nóng nhiên liệu và bộ điều khiển trung tâm ECU.
  • Năng lực làm việc độc lập hoặc theo nhóm, tuân thủ quy chuẩn an toàn lao động và vệ sinh công nghiệp trong môi trường xưởng cơ khí động lực.

Cấu trúc giáo trình bao gồm 5 bài học tích hợp giữa lý thuyết chuyên ngành và bài tập thực hành trên thiết bị, mô hình thực tế với tổng thời lượng phân bổ 90 giờ.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC MÔ ĐUN MĐ33 (90 GIỜ)

Các chương/chủ đề chính

  • Bài 1: Bơm cao áp tập trung PE điều khiển bằng điện tử (11 giờ: 6h Lý thuyết, 5h Thực hành): Phân tích nhiệm vụ dự trữ, lọc sạch và cung cấp nhiên liệu áp suất cao đồng đều cho từng xy lanh đúng thời điểm và quy luật. Phân tích điểm khác biệt cơ bản giữa bơm PE cơ khí truyền thống (dùng bộ điều tốc quả văng ly tâm hoặc chân không) và bơm PE điện tử (ECU thu nhận tín hiệu cảm biến như Ne, THW, VG... để xuất chuỗi xung điều khiển cơ cấu điều ga điện từ, dịch chuyển thanh răng).
  • Bài 2: Sửa chữa và bảo dưỡng bơm cao áp tập trung PE điều khiển bằng điện tử (23 giờ: 6h Lý thuyết, 16h Thực hành, 1h Kiểm tra): Trình bày quy trình 5 bước kiểm tra hệ thống nhiên liệu (thùng chứa, đường ống thấp áp, bơm chuyển nhiên liệu với áp suất 1 ÷ 6 $\text{kG/cm}^2$, bầu lọc nhiên liệu, bơm cao áp với áp suất làm việc từ 80 ÷ 600 $\text{kG/cm}^2$ đến 1500 $\text{kG/cm}^2$). Quy trình kiểm tra vòi phun trên thiết bị thử chuyên dụng (áp suất mở vòi phun động cơ Toyota B/3B từ 105 ÷ 125 $\text{kG/cm}^2$, động cơ 11B/14B từ 180 ÷ 210 $\text{kG/cm}^2$; tiêu chuẩn phun rớt không quá 1 giọt/phút; kiểm tra góc nón chùm tia qua khoảng cách $L = 200 \div 220\text{ mm}$ bằng công thức $\tan(\alpha/2) = D/(2L)$; kiểm tra vòi phun động cơ IFA W50). Thông số kỹ thuật phục hồi bơm tiếp vận (khe hở piston - xi lanh tiêu chuẩn 0,015 ÷ 0,035 mm, vượt quá 0,1 mm phải thay mới; khe hở thanh đẩy 0,01 mm; khe hở trục con đội mạ crom 0,015 ÷ 0,045 mm; lực ép lò xo van 0,3 ÷ 0,6 $\text{kG/cm}^2$). Phương pháp xác định điểm cuối nén đầu nổ xy lanh số 1 để đặt góc phun sớm theo dấu puly và thân máy.
  • Bài 3: Cấu tạo bơm cao áp phân phối VE điều khiển bằng điện tử (12 giờ: 6h Lý thuyết, 5h Thực hành, 1h Kiểm tra): Cấu tạo và nguyên lý hoạt động của hai nhóm bơm VE điện tử:
    1. Loại điều khiển bằng cơ cấu điều ga điện từ: Gồm bơm cấp cánh gạt, đĩa cam, 1 piston hướng trục (tịnh tiến và quay với tốc độ bằng một nửa trục khuỷu), van điện từ cắt nhiên liệu, van điều khiển phun sớm TCV (Timing Control Valve, điện trở cuộn dây ở 20°C từ 10 ÷ 14 $\Omega$), cơ cấu điều ga gồm cuộn dây, trống lớn, trống nhỏ, chốt lệch tâm và vành tràn để điều chỉnh hành trình hữu ích.
    2. Loại điều khiển bằng van xả áp (SPV): Không sử dụng quả ga và lỗ ngang trên piston, áp suất sơ cấp $P_1 = 2 \div 7\text{ kG/cm}^2$. Phân loại thành bơm 1 piston hướng trục dùng van SPV thông thường (van chính có lỗ tiết lưu cân bằng áp và van điều khiển) và bơm nhiều piston hướng kính (4 piston trên rôto chia trong vành cam) sử dụng van SPV trực tiếp được điều khiển qua bộ khuếch đại EDU với mức điện áp mở van 160 ÷ 190 V và duy trì 60 ÷ 80 V.
  • Bài 4: Sửa chữa và bảo dưỡng bơm cao áp phân phối VE điều khiển bằng điện tử (27 giờ: 6h Lý thuyết, 20h Thực hành, 1h Kiểm tra): Quy trình kiểm tra nguyên nhân hư hỏng, các bước tháo rời, đo kiểm độ mòn cặp piston - xi lanh chia, kiểm tra van phân phối, van định thời TCV, van SPV, phục hồi vỏ trục bơm và căn chỉnh độ đồng đều áp suất các nhánh.
  • Bài 5: Bảo dưỡng hệ thống sấy nóng nhiên liệu và điều khiển ECU (17 giờ: 6h Lý thuyết, 10h Thực hành, 1h Kiểm tra): Cấu tạo và sơ đồ nguyên lý mạch sấy động cơ (rơ le G-REL, bugi sấy đấu song song điều khiển qua cảm biến nhiệt độ nước THW). Phân tích sơ đồ mạch điều khiển động cơ Diesel điều khiển điện tử (EFI-Diesel) trên các dòng động cơ Toyota 1KZ-TE và Toyota 2L-TE (ECU 89661). Cấu tạo, thông số và vị trí của 8 cảm biến:
    1. Cảm biến vị trí bàn đạp ga (loại phần tử Hall hoặc biến trở bướm ga).
    2. Cảm biến tốc độ động cơ (cuộn dây trong bơm cao áp, điện trở danh định ở 20°C là 205 ÷ 255 $\Omega$).
    3. Cảm biến vị trí trục khuỷu (tín hiệu TDC và xung NE).
    4. Cảm biến vị trí trục cam (phần tử Hall, tín hiệu G).
    5. Cảm biến áp suất tuabin khí nạp qua van VSV.
    6. Cảm biến nhiệt độ nước (THW), nhiệt độ khí nạp (THA), nhiệt độ dầu diesel (THF) sử dụng nhiệt điện trở.
    7. Cảm biến áp suất nhiên liệu (ống phân phối / Common Rail điều khiển van hút SCV).
    8. Cảm biến lưu lượng khí nạp kiểu dây sấy. Cơ chế tính toán lượng phun cơ bản (theo tốc độ NE và độ mở bàn đạp ga), lượng phun tối đa và góc phun sớm của ECU.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ điện tử và thủy lực ô tô: Cơ chế tạo áp suất cao, phân phối dòng nhiên liệu và điều tiết lưu lượng thông qua việc điều khiển thời gian đóng/mở van điện từ (SPV, TCV, SCV) bằng tỷ lệ chu kỳ xung (duty cycle).
  • Nguyên lý chuyển đổi tín hiệu cảm biến: Cảm biến hiệu ứng Hall, biến trở con trượt, cảm biến điện từ tạo xung xoay chiều, cảm biến nhiệt điện trở bán dẫn (NTC) và dây sấy đo lưu lượng không khí nạp.
  • Mạch điều khiển điện tử ứng dụng: Phương pháp đọc và phân tích sơ đồ nối dây ECU ô tô, bao gồm các chân nguồn (+B, +B1, BATT), mass (E1, E2, E01, E02), điều khiển rơ le chính (M_REL), điều khiển hệ thống sấy (G_REL, S_REL), tuần hoàn khí xả EGR (VSV1, VSV2) và giao tiếp giắc chẩn đoán (TE1, TE2, VF).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tháo lắp đúng trình tự các cụm chi tiết cơ điện tử tinh vi trên bơm PE và VE; sử dụng đồng hồ so đo độ mòn cơ khí; đo điện trở cuộn dây van điện từ và cảm biến bằng đồng hồ vạn năng; đo áp lực phun bằng thiết bị thử cao áp.
  • Kỹ năng phân tích (Analytical skills): Chẩn đoán nguyên nhân hư hỏng hệ thống nhiên liệu qua màu khí xả (khói đen: dư nhiên liệu; khói trắng: lọt khí hoặc lẫn nước); phân tích hình dạng chùm tia phun (tia đối xứng tơi sương hay tia tụt, tia lệch do mòn đót kim); tính toán góc phun sớm dựa trên kích thước vết chùm tia và khoảng cách đo.
  • Kỹ năng thực hành (Practical competencies): Khắc phục hiện tượng rò rỉ; rà van kim loại; doa xi lanh; căn chỉnh dấu định thì góc phun sớm trên bánh đà/puly trục khuỷu động cơ.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình giảng dạy tích hợp module hóa (Competency-Based Training), gắn liền kiến thức lý thuyết chuyên sâu với các bài thực hành trực tiếp tại xưởng động cơ.

Trong tổng số 90 giờ định mức, thời lượng thực hành chiếm 56 giờ (62,2%), lý thuyết chiếm 30 giờ (33,3%) và thời lượng kiểm tra định kỳ là 4 giờ (4,5%).

Phương pháp đào tạo phân chia cụ thể theo từng chủ đề:

  • Giảng dạy lý thuyết: Sử dụng sơ đồ khối, hình ảnh mặt cắt cấu trúc cụm chi tiết (piston hướng trục, rôto 4 piston hướng kính, van SPV, van TCV, mạch điều khiển ECU) để phân tích đường đi của dòng nhiên liệu và nguyên lý điều khiển xung điện.
  • Thực hành và giải quyết tình huống kỹ thuật (Case studies):
    • Thực hiện quy trình 5 bước kiểm tra hệ thống cung cấp nhiên liệu khi động cơ gặp hiện tượng khó nổ hoặc không nổ.
    • Gá lắp vòi phun lên thiết bị kiểm tra chuyên dụng để đo áp suất mở van, quan sát hiện tượng phun rớt ($\le 1$ giọt/phút) và đo độ tơi sương của tia dầu.
    • Đo đạc kiểm tra độ kín van nạp/van xả bơm tiếp vận bằng thao tác bịt đầu ra kết hợp vận hành bơm tay; xác định khe hở lắp ghép cơ khí bằng đồng hồ so.
    • Thao tác quay trục cơ, tìm thời kỳ cuối nén đầu nổ xy lanh số 1 bằng phương pháp cảm nhận áp suất khí đẩy để đặt lại vị trí góc phun dầu sớm.
  • Phương pháp đánh giá:
    • Đánh giá định kỳ: 4 bài kiểm tra 1 giờ được bố trí ở cuối các Bài 2, 3, 4, 5 nhằm kiểm tra khả năng giải thích nguyên lý và phương pháp xử lý sự cố.
    • Đánh giá kỹ năng thực hành: Chấm điểm trực tiếp thao tác tháo lắp, căn chỉnh thông số kỹ thuật, kỹ năng sử dụng thiết bị đo kiểm chuyên dùng, mức độ đảm bảo an toàn lao động và vệ sinh công nghiệp.
  • Hướng dẫn tự học: Sinh viên sử dụng tài liệu để tra cứu thông số điện trở cuộn dây chuẩn tại 20°C (van TCV: 10 ÷ 14 $\Omega$; cảm biến tốc độ: 205 ÷ 255 $\Omega$), đối chiếu mã chân giắc hộp ECU Toyota 1KZ-TE và Toyota 2L-TE khi thực hiện dò mạch trên xe thực tế.

Điểm nổi bật và cập nhật (250-300 từ)

  • Chuyển đổi từ điều tốc cơ khí sang điều khiển điện tử: Giáo trình làm rõ bước tiến công nghệ trong ngành động cơ diesel thông qua việc so sánh đối chiếu giữa bộ điều tốc cơ năng ly tâm trên bơm PE/VE truyền thống với hệ thống điều ga điện từ và van xả áp (SPV) được vi xử lý ECU điều khiển dựa trên tín hiệu xung.
  • Tích hợp công nghệ van xả áp điện áp cao EDU: Tài liệu trình bày chi tiết nguyên lý làm việc của mạch điều khiển van SPV trực tiếp trên máy bơm VE nhiều piston hướng kính, trong đó tín hiệu từ ECU được bộ khuếch đại EDU nâng lên dải điện áp cao 160 ÷ 190 V khi kích hoạt đóng van và duy trì ở mức 60 ÷ 80 V để đảm bảo độ chính xác ở áp suất cao.
  • Khai thác sơ đồ kỹ thuật của các dòng xe thực tế: Giáo trình tích hợp sơ đồ nguyên lý mạch điện điều khiển ECU, vị trí cảm biến và bảng thông số kiểm tra của các dòng động cơ diesel thông dụng trên thị trường như Toyota 1KZ-TE, Toyota 2L-TE (ECU 89661), động cơ Toyota B, 3B, 11B, 14B và IFA W50.
  • Đề cập hệ thống phun dầu điện tử ống phân phối (Common Rail EFI-Diesel): Bên cạnh các dòng bơm cao áp PE và VE điện tử, giáo trình mở rộng giới thiệu cấu trúc hệ thống cấp nhiên liệu đường dẫn chung với các cảm biến áp suất nhiên liệu ống phân phối và van điều khiển hút SCV.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Tài liệu phục vụ trực tiếp cho sinh viên năm thứ 3 (học kỳ VI) hệ Cao đẳng ngành Công nghệ Ô tô tại Trường Cao đẳng Nghề Hà Nam cũng như các cơ sở đào tạo nghề kỹ thuật tương đương.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức nền tảng về Điện kỹ thuật, Điện tử cơ bản, Cơ kỹ thuật, Vẽ kỹ thuật, Vẽ AutoCAD, Dung sai lắp ghép và đo lường kỹ thuật, Kỹ thuật chung về ô tô, Thực hành nguội - hàn cơ bản, Sửa chữa - bảo dưỡng hệ thống nhiên liệu động cơ điêden cơ khí và Trang bị điện ô tô.
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là giáo trình khung chuẩn quy định chi tiết phân bổ thời lượng (lý thuyết, thực hành, kiểm tra), mục tiêu kiến thức - kỹ năng và hướng dẫn quy trình thao tác kỹ thuật cho môn học MĐ33.
  • Kỹ thuật viên xưởng dịch vụ: Tài liệu có thể dùng làm sổ tay tra cứu thông số kỹ thuật tiêu chuẩn (áp suất thử vòi phun, khe hở lắp ghép cơ khí, dải điện trở danh định cảm biến) phục vụ công tác sửa chữa, bảo dưỡng thực tế.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên năm thứ 3 trình độ Cao đẳng chuyên ngành Công nghệ Ô tô, đồng thời làm tài liệu tham khảo cho giảng viên dạy nghề và kỹ thuật viên sửa chữa động cơ diesel.

2. Cần kiến thức nền nào trước khi học mô đun này?

Sinh viên cần tích lũy các kiến thức về Điện tử cơ bản, Đo lường kỹ thuật, Cấu tạo động cơ đốt trong và đặc biệt phải nắm vững nguyên lý làm việc của Hệ thống nhiên liệu động cơ điêden cơ khí trước khi tiếp cận hệ thống phun dầu điện tử.

3. Điểm khác biệt cốt lõi giữa bơm PE/VE cơ khí và điện tử trong giáo trình là gì?

Điểm khác biệt chính là bơm điện tử loại bỏ hoàn toàn cơ cấu quả văng điều tốc cơ học; thay vào đó, ECU tiếp nhận tín hiệu từ các cảm biến (bàn đạp ga, trục khuỷu, nhiệt độ...) để xuất xung điều khiển cơ cấu điều ga điện từ hoặc van xả áp SPV nhằm thay đổi lượng phun và điều khiển van TCV để định thời điểm phun.

4. Phương pháp kiểm tra áp suất và chất lượng tia vòi phun được thực hiện như thế nào?

Vòi phun được gá lên bơm tay thử áp lực để kiểm tra áp suất mở van (tiêu chuẩn Toyota B/3B là 105 ÷ 125 $\text{kG/cm}^2$; 11B/14B là 180 ÷ 210 $\text{kG/cm}^2$), kiểm tra hiện tượng nhỏ giọt sau ngắt phun ($\le 1$ giọt/phút) và đo góc nón chùm tia trên giấy thấm đặt cách đầu vòi phun 200 ÷ 220 mm theo công thức $\tan(\alpha/2) = D/(2L)$.

5. Hệ thống điều khiển ECU quản lý những thông số cơ bản nào?

ECU thu nhận dữ liệu từ cảm biến tốc độ NE (205 ÷ 255 $\Omega$), vị trí trục khuỷu TDC, vị trí trục cam G, áp suất khí nạp, nhiệt độ nước THW, nhiệt độ khí nạp THA, nhiệt độ dầu diesel THF để tính toán lượng phun cơ bản, lượng phun tối đa và điều khiển các cơ cấu chấp hành (van SPV, TCV, van EGR, rơ le sấy G_REL).

Kết luận (150 từ)

Giáo trình “Bảo dưỡng và sửa chữa phun dầu điện tử” (MĐ33) của Trường Cao đẳng Nghề Hà Nam hệ thống hóa toàn bộ kiến thức chuyên ngành từ cấu trúc cơ khí thủy lực chính xác đến hệ thống điều khiển điện tử trên động cơ diesel hiện đại. Lộ trình đào tạo được thiết kế logic: khởi đầu từ nguyên lý và kiểm định bơm cao áp tập trung PE (Bài 1, 2), chuyển tiếp sang công nghệ bơm phân phối VE điều khiển cơ cấu điện từ và van xả áp SPV/EDU (Bài 3, 4), kết thúc bằng phân tích mạch điều khiển vi xử lý ECU cùng hệ thống cảm biến (Bài 5). Tài liệu kết hợp hiệu quả giữa tính học thuật quy chuẩn và các quy trình đo kiểm, tháo lắp thực nghiệm trên các dòng xe thực tế, là tài liệu cốt lõi trong chương trình đào tạo kỹ thuật viên Công nghệ Ô tô trình độ Cao đẳng.
