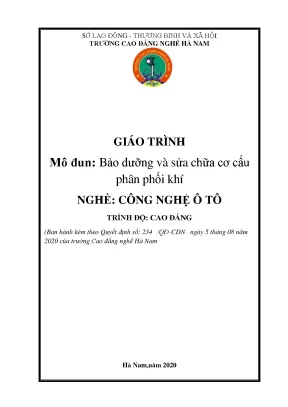

SỞ LAO ĐỘNG - THƯƠNG BINH VÀ XÃ HỘI TRƯỜNG CAO ĐẲNG NGHỀ HÀ NAM GIÁO TRÌNH Mô đun: Bảo dưỡng và sửa chữa cơ cấu phân phối khí NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo Quyết định số: 234 /QĐ-CDN ngày 5 tháng 08 năm 2020 của trường Cao đẳng nghề Hà Nam Hà Nam,năm 2020 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo nghề và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 2 LỜI GIỚI THIỆU Ngành công nghiệp ô tô là một ngành công nghiệp nặng với công nghệ cao. Đòi hỏi các nhà nghiên cứu, thiết kế cũng như vận hành, sửa chữa có sự tích luỹ và không ngừng tìm hiểu, trau rồi kiến thức.
Để trang bị những kiến thức cơ bản cả về lý thuyết và thực hành về ô tô nói chung và hệ thống phân phối khí nói riêng, chúng tôi biên soạn giáo trình “Bảo dưỡng và sửa chữa cơ cấu phân phối khí”. Giáo trình nhằm phục vụ: - Học sinh học nghề Công nghệ ô tô trong trường cũng như các bạn yêu thích nghề cần có tài liệu tham khảo - Các thầy giáo, cô giáo dạy nghề Công nghệ ô tô làm tài liệu chính để biên soạn giáo án, tài liệu hỗ trợ giảng dạy. Nội dung giáo trình bao gồm sáu bài: Bài 1. Nhận dạng, tháo lắp hệ thống phân phối khí Bài 2.
Bảo dưỡng hệ thống phân phối khí Bài 3. Sửa chữa nhóm xu páp Bài 4. Sửa chữa cơ cấu dẫn động xu páp Bài 5. Sửa chữa con đội và trục cam Bài 6.
Sửa chữa bộ truyền động trục cam Kiến thức trong giáo trình được biên soạn theo nội dung trong chương trình dạy nghề được trường cao đẳng nghề phê duyệt, sắp xếp logic từ nhiệm vụ, cấu tạo, nguyên lý hoạt động của hệ thống phân phối khí đến cách phân tích các hư hỏng, phương pháp kiểm tra và quy trình thực hành sửa chữa. Mặc dù đã rất cố gắng nhưng chắc chắn không thể tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của bạn đọc để giáo trình được hoàn thiện hơn cho lần xuất bản sau. Hà Nam, ngày…. năm 2020 Tham gia biên soạn 1 KS.
Phan Hưng Long Chủ biên 2 ThS. Nguyễn Đình Hoàng Đồng chủ biên 3 ThS. Nguyễn Thanh Tùng Thành viên 4 KS. Trần Văn Thịnh Thành viên 5 KS.
Ninh Văn Hào Thành viên 6 KS. Nguyễn Quang Hiển Thành viên 2 3 MỤC LỤC TT ĐỀ MỤC TRANG 1 Tuyên bố bản quyền 1 2 Lời giới thiệu 2 3 Mục lục 3 4 Bài 1. Nhận dạng, tháo lắp hệ thống phân phối khí 6 5 Bài 2. Bảo dưỡng hệ thống phân phối khí 19 6 Bài 3.
Sửa chữa nhóm xu páp 48 7 Bài 4. Sửa chữa cơ cấu dẫn động xu páp 69 8 Bài 5. Sửa chữa con đội và trục cam 73 9 Bài 6. Sửa chữa bộ truyền động trục cam 89 10 Câu hỏi ôn tập 100 3 4 GIÁO TRÌNH MÔ ĐUN: TÊN MÔ ĐUN:BẢO DƯỠNG VÀ SỬA CHỮA CƠ CẤU PHÂN PHỐI KHÍ Mã mô đun: MĐ 17 I.
VỊ TRÍ, TÍNH CHẤT CỦA MÔ ĐUN: - Vị trí: Mô đun được bố trí dạy sau các môn học/ mô đun sau: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MĐ 13, MĐ 14, MĐ 15, MĐ 16. - Tính chất: Mô đun chuyên môn nghề bắt buộc. MỤC TIÊU MÔ ĐUN: + Trình bày đúng nhiệm vụ, yêu cầu, phân loại hệ thống phân phối khí + Mô tả đúng cấu tạo và nguyên lý làm việc của hệ thống phân phối khí dùng trên động cơ + Phân tích đúng hiện tượng, nguyên nhân sai hỏng, phương pháp kiểm tra, sửa chữa sai hỏng của hệ thống phân phối khí + Tháo lắp, kiểm tra, bảo dưỡng và sửa chữa được hệ thống phân phối khí đúng quy trình, quy phạm và đúng tiêu chuẩn kỹ thuật trong bảo dưỡng, sửa chữa + Sử dụng đúng các dụng cụ tháo lắp, kiểm tra, bảo dưỡng, sửa chữa hệ thống phân phối khí bảo đảm chính xác và an toàn + Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. NỘI DUNG MÔ ĐUN 4 5 Bài 1.
NHẬN DẠNG, THÁO LẮP HỆ THỐNG PHÂN PHỐI KHÍ Mã bài: MĐ 17- 01 Giới thiệu Bài học sẽ cung cấp cho học sinh những khái niệm, nguyên lý hoạt động của hệ thống phân phối khí. Ngoài ra, còn cung cấp kiến thức, hình ảnh để học sinh nhận dạng cũng như trình tự tháo, lắp hệ thống phân phối khí Mục tiêu: - Phát biểu đúng nhiệm vụ, yêu cầu, phân loại và nguyên lý làm việc của các loại hệ thống phân phối khí - Tháo, lắp hệ thống phân phối khí đúng quy trình và đúng yêu cầu kỹ thuật - Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. Nội dung chính: 1. NHIỆM VỤ, YÊU CẦU, PHÂN LOẠI Mục tiêu: - Phát biểu đúng nhiệm vụ, yêu cầu của các loại hệ thống phân phối khí 1.1 Nhiệm vụ Hệ thống phân phối khí (cơ cấu phân phối khí) có nhiệm vụ đóng, mở các cửa hút (nạp), cửa xả (thải) để nạp đầy hỗn hợp (xăng + không khí) hoặc không khí vào trong xy lanh và xả sạch khí đã cháy ra ngoài theo trình tự làm việc của động cơ.2 Yêu cầu - Đảm bảo chất lượng của quá trình trao đổi khí.
- Đóng, mở các xu páp đúng thời điểm. - Đảm bảo đóng kín buồng cháy. - Độ mòn của chi tiết ít nhất và tiếng kêu nhỏ nhất. - Dễ điều chỉnh, sửa chữa và thay thế khi hư hỏng.1 Hệ thống phân phối khí dùng xu páp - Hệ thống phân phối khí loại xu páp đặt bên - Hệ thống phân phối khí loại xu páp treo - Hệ thống phân phối khí loại trục cam trên nắp máy 1.2 Hệ thống phân phối khí loại ngăn kéo phân phối (van trượt) 1.3 Hệ thống phân phối khí loại kết hợp (vừa ngăn kéo vừa có xu páp) 5 6 a b Hình 1.1: Hệ thống phân phối khí loại xu páp đặt bên (a) và xu páp treo (b) 6 7 a b Hình 1.2: Hệ thống phân phối khí loại trục cam đặt trên nắp máy (a) và loại ngăn kéo phân phối (b) 2.1 Cấu tạo và nguyên lý hoạt động các loại hệ thống phân phối khí 2.1 Hệ thống phân phối khí dùng xu páp 2.1 Hệ thống phân phối khí loại xu páp đặt bên a.
Cấu tạo: 8 7 6 9 5 4 3 2 1 Hình 1.3: Sơ đồ cấu tạo hệ thống phân phối khí loại xu páp đặt bên 1- Trục cam; 4- Móng hãm 7- Xu páp 2- Con đội; 5- Lò xo xu páp; 8- Ổ đặt xu páp 3- Bu lông chỉnh khe hở nhiệt; 6- Bạc dẫn hướng; 9- Khe hở nhiệt Thông thường, hệ thống phân phối khí loại xu páp đặt bên thường chia ra các bộ phận sau: 7 8 - Bộ phận đóng kín: để đóng kín cửa hút và cửa xả, đóng kín gồm: ổ đặt xu páp, lò xo, đĩa tựa, móng hãm và bạc hướng dẫn. - Bộ phận truyền lực: Truyền lực từ trục phân phối đến các xu páp: con đội. - Bộ phận trục phân phối: Điều khiển sự đóng mở của các xu páp. - Bộ phận truyền động cho trục phân phối: truyền chuyển động quay từ trục cơ đến trục phân phối, bộ phận truyền động thường dùng bánh răng đai, xích.
Nguyên lý hoạt động: Khi động cơ hoạt động, trục khuỷu quay thông qua cặp bánh răng phân phối (hình 1.3) làm quay trục cam 1. Tới lúc đỉnh vấu cam tì và đẩy con đội đi lên, qua con đội đẩy xu páp 7 đi lên mở đưa hỗn hợp vào trong buồng đốt, lúc đó đĩa lò xo 4 cũng ép lò xo 5 ngắn lại. Khi vấu cam trượt qua đáy con đội thì lực đàn hồi của lò xo 5, thông qua đĩa 4, đẩy xu páp đi xuống đóng cửa nạp, đồng thời cũng đẩy con đội đi xuống tiếp xúc với mặt cam. Bu lông con đội dùng để điều chỉnh khe hở nhiệt giữa con đội và đuôi xu páp tránh làm kênh khi đóng kín xu páp.
Hệ thống điều khiển mở xu páp là do vấu cam 1 thực hiện, điều khiển đóng xu páp là lực đàn hồi của lò xo xu páp 5 thông qua đĩa lò xo 4 thực hiện. Hiện nay, chỉ dùng hệ thống phân phối khí dùng xu páp đặt bên trên các động cơ xăng 4 kì kiểu cũ, có tỉ số nén thấp hoặc trên động cơ 4 kì chạy bằng dầu hoả.2 Hệ thống phân phối khí loại xu páp treo a. Cấu tạo: 8 9 Hình 1.4: Sơ đồ cấu tạo hệ thống phân phối khí loại xu páp treo 1- Ổ đặt 6- Móng hãm 11- Đũa đẩy 2- Xu páp 7- Đòn gánh 12- Con đội 3- Bạc dẫn hướng 8- Trục đòn gánh 13- Trục cam 4- Lò xo 9- Vít điều chỉnh 14- BR phân phối 5- Đĩa tựa 10- Giá đỡ Thông thường, hệ thống phân phối khí loại xu páp treo cũng thường chia ra các bộ phận sau: - Bộ phận đóng kín: để đóng kín cửa hút và cửa xả, đóng kín gồm: ổ đặt xu páp, lò xo, đĩa tựa, móng hãm và bạc hướng dẫn. - Bộ phận truyền lực: Truyền lực từ trục phân phối đến các xu páp, gồm: cụm đòn gánh, thanh đẩy, con đội.
- Bộ phận trục phân phối: Điều khiển sự đóng mở của các xu páp. - Bộ phận truyền động cho trục phân phối: truyền chuyển động quay từ trục cơ đến trục phân phối, bộ phận truyền động thường dùng bánh răng đai, xích. Nguyên lý hoạt động: Khi động cơ hoạt động, trục khuỷu quay làm cho trục cam 13 quay khiến các vấu cam quay theo. Vấu cam đẩy con đội 12, đũa đẩy 11 đi lên ép cần bẩy 7 quay quanh trục 8 tì ép đuôi xu páp, qua đĩa lò xo 5 ép lò xo 4 để đẩy xu páp 2 đi xuống mở cửa nạp.
Khi đỉnh vấu cam trượt qua đáy con đội thì lò xo xu páp 4, thông qua đĩa lò xo 5 đẩy xu páp đi lên đóng cửa nạp, đồng thời qua cần bẩy 7 ép đũa đẩy 11 và con đội 12 đi xuống để đẩy con đội tiếp xúc với mặt cam. Như vậy, lực mở xu páp là lực đẩy của vấu cam, còn lực đóng kín xu páp là lực dãn của lò xo tác dụng lên đĩa lò xo 5.
