Giáo Trình Sửa Chữa và Bảo Dưỡng Hệ Thống Nhiên Liệu Động Cơ Diesel

Giáo trình sửa chữa bảo dưỡng hệ thống nhiên liệu động cơ diesel cung cấp kiến thức chuyên sâu và kỹ thuật cần thiết cho ngành cơ khí.

• Tác giả: Tống Minh Hải
• Trường học: Trường Cao đẳng Công nghiệp Nam Định
• Chuyên ngành: Công nghệ ô tô
• Đề tài: Hướng Dẫn Sửa Chữa và Bảo Dưỡng Hệ Thống Nhiên Liệu Động Cơ Diesel
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2018
• Địa điểm: Nam Định

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. Bài 1: Hệ thống nhiên liệu động cơ diesel dùng bơm cao áp tập trung PE
• 2. Bài 2: Sửa chữa và bảo dƣỡng bơm cao áp tập trung PE
• 3. Bài 3: Hệ thống nhiên liệu động cơ diesel dùng bơm phân phối VE
• 4. Bài 4: Sửa chữa và bảo dƣỡng bơm cao áp phân phối VE
• 5. Bài 5: Sửa chữa và bảo dƣỡng mạch báo nhiên liệu
• 6. Bài 6: Sửa chữa và bảo dƣỡng bộ phun sớm
• 7. Bài 7: Sửa chữa và bảo dƣỡng bơm thấp áp (bơm chuyển nhiên liệu)
• 8. Bài 8: Sửa chữa và bảo dƣỡng vòi phun cao áp
• 9. Bài 9: Sửa chữa và bảo dƣỡng bơm cao áp và vòi phun kết hợp
• 10. Bài 10: Sửa chữa và bảo dƣỡng thùng nhiên liệu, các bầu lọc
• 11. Bài 11: Sửa chữa và bảo dƣỡng đƣờng ống dẫn, ống nạp và ống xả
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Hướng Dẫn Tổng Quan Về Sửa Chữa Hệ Thống Nhiên Liệu Động Cơ Diesel

Hệ thống nhiên liệu động cơ diesel là một phần quan trọng trong hoạt động của ô tô. Việc hiểu rõ về cấu tạo và nguyên lý hoạt động của hệ thống này giúp thợ sửa chữa có thể thực hiện bảo dưỡng và sửa chữa hiệu quả. Hệ thống này không chỉ cung cấp nhiên liệu mà còn đảm bảo hiệu suất hoạt động của động cơ. Để duy trì hiệu suất tối ưu, việc bảo trì định kỳ là rất cần thiết.

1.1. Tổng Quan Về Hệ Thống Nhiên Liệu Động Cơ Diesel

Hệ thống nhiên liệu động cơ diesel bao gồm nhiều bộ phận như bơm, vòi phun và các ống dẫn. Mỗi bộ phận có nhiệm vụ riêng, từ việc cung cấp nhiên liệu đến việc phun nhiên liệu vào buồng cháy. Việc hiểu rõ cấu tạo giúp thợ sửa chữa dễ dàng hơn trong việc xác định hư hỏng.

1.2. Tầm Quan Trọng Của Bảo Dưỡng Hệ Thống Nhiên Liệu

Bảo dưỡng hệ thống nhiên liệu không chỉ giúp kéo dài tuổi thọ của động cơ mà còn đảm bảo an toàn khi vận hành. Việc kiểm tra định kỳ giúp phát hiện sớm các vấn đề, từ đó có biện pháp khắc phục kịp thời.

II. Các Vấn Đề Thường Gặp Trong Hệ Thống Nhiên Liệu Động Cơ Diesel

Trong quá trình sử dụng, hệ thống nhiên liệu động cơ diesel có thể gặp phải nhiều vấn đề khác nhau. Những vấn đề này có thể ảnh hưởng đến hiệu suất và an toàn của động cơ. Việc nhận diện và khắc phục kịp thời là rất quan trọng.

2.1. Các Hiện Tượng Hư Hỏng Thường Gặp

Một số hiện tượng hư hỏng thường gặp bao gồm áp suất bơm giảm, lưu lượng nhiên liệu không đủ, và vòi phun bị tắc. Những vấn đề này có thể dẫn đến hiệu suất động cơ giảm sút.

2.2. Nguyên Nhân Gây Ra Hư Hỏng

Nguyên nhân gây ra hư hỏng có thể do ma sát, bụi bẩn trong nhiên liệu, hoặc các bộ phận bị mòn. Việc xác định đúng nguyên nhân giúp thợ sửa chữa có thể đưa ra giải pháp hiệu quả.

III. Phương Pháp Bảo Dưỡng Hệ Thống Nhiên Liệu Động Cơ Diesel

Bảo dưỡng hệ thống nhiên liệu động cơ diesel là một quy trình cần thiết để đảm bảo hoạt động hiệu quả của động cơ. Các phương pháp bảo dưỡng bao gồm kiểm tra, vệ sinh và thay thế các bộ phận hư hỏng.

3.1. Quy Trình Kiểm Tra Hệ Thống Nhiên Liệu

Quy trình kiểm tra bao gồm việc kiểm tra áp suất bơm, lưu lượng nhiên liệu và tình trạng của vòi phun. Việc kiểm tra định kỳ giúp phát hiện sớm các vấn đề.

3.2. Vệ Sinh và Thay Thế Bộ Phận

Vệ sinh các bộ phận như bầu lọc và vòi phun là rất quan trọng. Nếu phát hiện bộ phận nào hư hỏng, cần thay thế ngay để đảm bảo hệ thống hoạt động tốt.

IV. Kết Quả Nghiên Cứu Về Bảo Dưỡng Hệ Thống Nhiên Liệu

Nghiên cứu cho thấy rằng việc bảo dưỡng định kỳ hệ thống nhiên liệu động cơ diesel có thể cải thiện hiệu suất động cơ lên đến 20%. Điều này chứng tỏ tầm quan trọng của việc bảo trì hệ thống này.

4.1. Ứng Dụng Thực Tiễn Trong Bảo Dưỡng

Các ứng dụng thực tiễn trong bảo dưỡng hệ thống nhiên liệu bao gồm việc sử dụng công nghệ hiện đại để kiểm tra và sửa chữa. Điều này giúp tiết kiệm thời gian và chi phí.

4.2. Kết Quả Nghiên Cứu Từ Các Chuyên Gia

Theo các chuyên gia, việc bảo dưỡng hệ thống nhiên liệu không chỉ giúp kéo dài tuổi thọ động cơ mà còn giảm thiểu ô nhiễm môi trường. Điều này rất quan trọng trong bối cảnh hiện nay.

V. Kết Luận Về Bảo Dưỡng Hệ Thống Nhiên Liệu Động Cơ Diesel

Bảo dưỡng hệ thống nhiên liệu động cơ diesel là một phần không thể thiếu trong việc duy trì hiệu suất và an toàn của động cơ. Việc thực hiện đúng quy trình bảo dưỡng sẽ giúp kéo dài tuổi thọ của động cơ và tiết kiệm chi phí sửa chữa.

5.1. Tương Lai Của Hệ Thống Nhiên Liệu

Tương lai của hệ thống nhiên liệu động cơ diesel sẽ tiếp tục phát triển với sự xuất hiện của các công nghệ mới. Điều này sẽ giúp cải thiện hiệu suất và giảm thiểu ô nhiễm.

5.2. Lời Khuyên Cho Thợ Sửa Chữa

Thợ sửa chữa nên thường xuyên cập nhật kiến thức và kỹ năng để đáp ứng yêu cầu ngày càng cao trong ngành công nghiệp ô tô. Việc này sẽ giúp nâng cao chất lượng dịch vụ và sự hài lòng của khách hàng.

Trích đoạn nội dung tài liệu

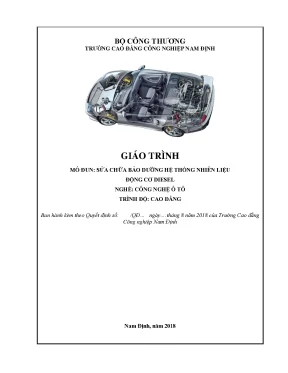

BỘ CÔNG THƢƠNG TRƢỜNG CAO ĐẲNG CÔNG NGHIỆP NAM ĐỊNH GIÁO TRÌNH MÔ ĐUN: SỬA CHỮA BẢO DƢỠNG HỆ THỐNG NHIÊN LIỆU ĐỘNG CƠ DIESEL NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG Ban hành kèm theo Quyết định số: /QĐ… ngày….tháng 8 năm 2018 của Trường Cao đẳng Công nghiệp Nam Định Nam Định, năm 2018 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình lƣu hành nội bộ nên các nguồn thông tin có thể đƣợc phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Trong những năm gần đây tốc độ gia tăng số lƣợng và chủng loại ô tô ở nƣớc ta khá nhanh. Các hệ thống đƣợc trang bị trên ô tô ngày càng hiện đại.

Đặc biệt hệ thống nhiên liệu động cơ diesel trên ô tô phát triển rất nhanh, ứng dụng rất nhiều công nghệ hiện đại. Để phục vụ cho việc học tập của các học viên học nghề và thợ sửa chữa ô tô có đầy đủ kiến thức về cấu tạo,nhiệm vụ và nguyên tắc hoạt động của các bộ phận hệ thống nhiên liệu động cơ diesel trên ôtô. Đồng thời có đủ kỹ năng phân định để tiến hành bảo dƣỡng, kiểm tra và sửa chữa các hƣ hỏng các bộ phận của hệ thống nhiên liệu động cơ diesel trên ôtô với việc sử dụng đúng và hợp lý các trang thiết bị, dụng cụ đảm bảo đúng quy trình, yêu cầu kỹ thuật ,an toàn và năng suất cao. Với mong muốn đó chúng tôi biên soạn giáo trình: Sửa chữa và bảo dƣỡng hệ thống nhiên liệu động cơ diesel trên ô tô theo chƣơng trình đào tạo đáp ứng nhu cầu học nghề công nghệ ô tô.

Nhóm biên soạn xin chân thành cảm ơn quý thầy, cô trong khoa, bộ môn công nghệ ô tô và các đồng nghiệp trong quá trình biên soạn giáo trình này đã có những ý kiến đóng góp rất quý báu để cuốn giáo trình này đƣợc hoàn thiện. Nam Định, ngày tháng 8 năm 2018 Tham gia biên soạn 1. Chủ biên: Tống Minh Hải 2. Bùi Ngọc Luận 3.

Hoàng Thị Loan Giáo trình SCBD hệ thống nhiên liệu diesel 1 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định MỤC LỤC TRANG LỜI GIỚI THIỆU 1 Bài 1: Hệ thống nhiên liệu động cơ diesel dùng bơm cao áp tập trung 5 PE Bài 2: Sửa chữa và bảo dƣỡng bơm cao áp tập trung PE 9 Bài 3: Hệ thống nhiên liệu động cơ diesel dùng bơm phân phối VE 23 Bài 4: Sửa chữa và bảo dƣỡng bơm cao áp phân phối VE 29 Bài 5: Sửa chữa và bảo dƣỡng mạch báo nhiên liệu 43 Bài 6: Sửa chữa và bảo dƣỡng bộ phun sớm 53 Bài 7: Sửa chữa và bảo dƣỡng bơm thấp áp (bơm chuyển nhiên liệu) 59 Bài 8: Sửa chữa và bảo dƣỡng vòi phun cao áp 66 Bài 9: Sửa chữa và bảo dƣỡng bơm cao áp và vòi phun kết hợp 73 Bài 10: Sửa chữa và bảo dƣỡng thùng nhiên liệu, các bầu lọc 81 Bài 11: Sửa chữa và bảo dƣỡng đƣờng ống dẫn, ống nạp và ống xả 86 TÀI LIỆU THAM KHẢO 90 Giáo trình SCBD hệ thống nhiên liệu diesel 2 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định Tên môn đun: Sửa chữa & bảo dƣỡng hệ thống nhiên liệu động cơ diesel Mã mô đun: C612020711 I. Vị trí, tính chất, ý nghĩa và vai trò của môn học/mô đun: Vị trí, tính chất của mô đun - Vị trí của mô đun: mô đun này đƣợc thực hiện sau khi học xong các môn học, mô đun sau: Chính trị; Pháp luật; Tin học; Ngoại ngữ; Cơ kỹ thuật; Vật liệu cơ khí; Dung sai lắp ghép và đo lƣờng kỹ thuật; Vẽ kỹ thuật; An toàn lao động; Công nghệ khí nén thuỷ lực ứng dụng; Nguội cơ bản,Kỹ thuật chung về ô tô và công nghệ sửa chữa, Sửa chữa và bảo dƣỡng Cơ cấu trục khuỷu thanh truyền, Sửa chữa và bảo dƣỡng Cơ cấu phân phối khí. Mô đun đƣợc bố trí ở học kỳ III của khóa học. - Tính chất của mô đun: mô đun chuyên môn nghề bắt buộc.

Ý nghĩa và vai trò của mô đun - Ý nghĩa và vai trò của mô đun: Mô đun cung cấp mảng kiến thức khái quát về hệ thống cung cấp nhiên liệu động cơ diesel trên xe ô tô cho học viên những kỹ thuật viện, thợ sửa chữa ôtô tƣơng lai. Nó sẽ giúp cho ngƣời học bƣớc đầu xác định và tiếp cận đƣợc với đối tƣợng nghề nghiệp, từ đó có thể xác định đƣợc mục đích học tập. Mục tiêu mô đun: Học xong mô đun này học viên sẽ có khả năng : - Về kiến thức: + Trình bày đầy đủ các yêu cầu , nhiê ̣m vu ̣ chung của hê ̣ thố ng nhiên liê ̣u đô ̣ng cơ diesel. + Giải thích đƣợc sơ đồ cấu tạo và nguyên tắc hoạt động chung của hệ thống nhiên liê ̣u đô ̣ng cơ diesel.

+ Trình bày đƣợc cấu tạo và nguyên lý hoạt động các bộ phận của hệ thống nhiên liê ̣u đô ̣ng cơ xăng. + Phân tić h đúng nhƣ̃ng hiê ̣n tƣơ ̣ng , nguyên nhân hƣ hỏng trong hê ̣ thố ng nhiên liê ̣u đô ̣ng cơ diesel + Trình bày đƣợc phƣơng pháp bảo dƣỡng , kiể m tra và sƣ̃a chƣ̃a nhƣ̃ng hƣ hỏng của các bộ phận hệ thống nhiên liệu động cơ diesel - Về kỹ năng: + Tháo lắp, kiể m tra và bảo dƣỡng , sƣ̉a chƣ̃a các chi tiế t , bô ̣ phâ ̣n đúng quy trin ̀ h, quy pha ̣m và đúng các tiêu chuẩ n kỹ thuâ ̣t trong sƣ̉a chƣ̃a. + Sƣ̉ du ̣ng đúng, hơ ̣p lý các du ̣ng cu ̣ kiể m tra, bảo dƣỡng và sửa chữa đảm bảo chính xác và an toàn. Giáo trình SCBD hệ thống nhiên liệu diesel 3 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định - Về năng lực tự chủ và trách nhiệm: + Chấp hành đúng quy trình, quy phạm trong công nghệ sửa chữa ô tô + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của sinh viên.

Nội dung mô đun: Nội dung của mô đun: Gồm 11 bài 1. Hệ thống nhiên liệu động cơ diesel dùng bơm cao áp tập trung PE Sƣ̉a chƣ̃a và bảo dƣỡng bộ điều chỉnh điện (tiế t chế) 2. Sửa chữa và bảo dƣỡng bơm cao áp tập trung PE 3. Hệ thống nhiên liệu động cơ diesel dùng bơm phân phối VE 4.

Sửa chữa và bảo dƣỡng bơm cao áp phân phối VE 5. Sửa chữa và bảo dƣỡng mạch báo nhiên liệu 6. Sửa chữa và bảo dƣỡng bộ phun sớm 7. Sửa chữa và bảo dƣỡng bơm thấp áp (bơm chuyển nhiên liệu) 8.

Sửa chữa và bảo dƣỡng vòi phun cao áp 9. Sửa chữa và bảo dƣỡng bơm cao áp và vòi phun kết hợp 10. Sửa chữa và bảo dƣỡng thùng nhiên liệu, các bầu lọc 11. Sửa chữa và bảo dƣỡng đƣờng ống dẫn, ống nạp và ống xả Giáo trình SCBD hệ thống nhiên liệu diesel 4 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định Bài 1: Hệ thống nhiên liệu động cơ diesel dùng bơm cao áp tập trung PE Mã Bài: C612020711- 01 Giới thiệu : Hệ thống nhiên liệu động cơ điêzen là một hệ thống quan trọng trên động cơ ôtô sử dụng động cơ điêzen.

Các kiến thức cơ bản của hệ thống giúp cho các cán bộ kỹ thuật, công nhân, học viên chuyên nghành hiểu biết về cấu tạo, nguyên tắc hoạt động của các bộ phận hệ thống nhiên liệu động cơ điêzen. Để tiến hành bảo dƣỡng, kiểm tra, sửa chữa hƣ hỏng các bộ phận của hệ thống nhiên liệu động cơ điêzen. Mục tiêu : Học xong bài này ngƣời học có khả năng: - Phát biểu đúng yêu cầu, nhiệm vụ và phân loại hệ thống nhiên liệu động cơ diesel dùng bơm tập trung PE. - Giải thích đƣợc cấu tạo và nguyên tắc hoạt động của hệ thống nhiên liệu động cơ diesel dùng bơm tập trung PE.

- Tháo lắp, nhận dạng và kiểm tra, bảo dƣỡng bên ngòai các bộ phận của hệ thống nhiên liệu động cơ diesel dùng bơm tập trung PE đúng yêu cầu kỹ thuật. Nội dung chính: 1. Nhiệm vụ, phân loại hệ thống nhiên liệu động cơ diesel dùng bơm tập trung PE. Sơ đồ cấu tạo và hoạt động của hệ thống nhiên liệu động cơ diesel dùng bơm tập trung PE.

Nguyên tắc hoạt động. Bảo dƣỡng bên ngoài các bộ phận của hệ thống nhiên liệu động cơ diesel dùng bơm tập trung. Quy trình tháo lấp các bộ phận ra khỏi động cơ. Tháo, nhận dạng và kiểm tra bên ngoài các bộ phận 3.

Lắp các bộ phận lên động cơ. Lý thuyết liên quan 1. Nhiệm vụ, phân loại hệ thống nhiên liệu động cơ diesel dùng bơm tập trung PE. Nhiệm vụ Hệ thống nhiên liệu động cơ diesel dùng bơm cao áp PE có các nhiệm vụ sau: - Dự trữ nhiên liệu, đảm bảo cho động cơ có thể làm việc liên tục trong một thời gian nhất định mà không cần cấp thêm nhiên liệu; lọc sạch nƣớc, tạp chất cơ học lẫn trong nhiên liệu, giúp nhiên liệu chuyển động dễ dàng trong hệ thống.

Giáo trình SCBD hệ thống nhiên liệu diesel 5 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định - Cung cấp nhiên liệu cho động cơ, đảm bảo tốt các yêu cầu sau: + Lƣợng nhiên liệu cấp cho mỗi chu trình phải phù hợp với chế độ làm việc của động cơ. + Phun nhiên liệu vào đúng thời điểm, đúng quy luật mong muốn. + Lƣu lƣợng phun vào trong các xilanh phải đồng đều và đƣợc xé tơi tốt. - Các tia nhiên liệu phun vào xilanh động cơ phải đảm bảo kết hợp tốt giữa số lƣợng, phƣơng hƣớng, hình dạng, kích thƣớc của các tia phun với hình dạng buồng cháy và với cƣờng độ, phƣơng hƣớng chuyển động của môi chất trong buồng cháy để hoà khí hình thành nhanh và đều.

Phân loại hệ thống - Hệ thống nhiên liệu động cơ điêsel dùng bơm cao áp tập trung PE điều khiển bằng cơ khí. - Hệ thống nhiên liệu động cơ điêsel dùng bơm cao áp tập trung PE điều khiển bằng điện tử 2. Sơ đồ cấu tạo và hoạt động của hệ thống nhiên liệu động cơ diesel dùng bơm tập trung PE. Hệ thống nhiên liệu động cơ diesel bao gồm: - Hệ thống cung cấp nhiên liệu: thùng nhiên liệu, bầu lọc thô, bơm chuyển nhiên liệu (còn gọi là bơm truyền nhiên liệu hay bơm thấp áp), bầu lọc tinh, các ống dẫn nhiên liệu đi và về.

- Bơm cao áp, các ống dẫn cao áp vòi phun.
