Tổng quan về giáo trình

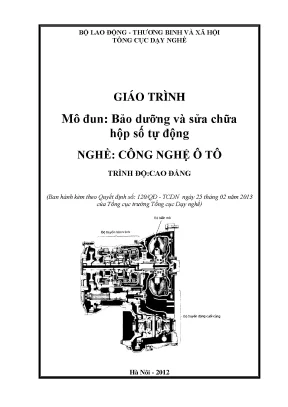

Giáo trình Bảo dưỡng và sửa chữa hộp số tự động (Mã mô đun: MĐ 35) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Công nghệ ô tô ở trình độ Cao đẳng. Tài liệu được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội). Giáo trình do tập thể tác giả thuộc Khoa Động lực, Trường Cao đẳng nghề Cơ khí Nông nghiệp biên soạn, với ThS. Phạm Tố Như làm Chủ biên và ThS. Nguyễn Đức Nam làm Đồng chủ biên, cùng sự tham gia của 18 giảng viên và kỹ sư chuyên ngành. Trong chương trình đào tạo, mô đun MĐ 35 được bố trí giảng dạy sau các mô đun cơ sở và chuyên ngành tiên quyết bao gồm MH 08, MH 09 và MH 10.

Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho người học hệ thống kiến thức toàn diện và năng lực thực hành nghề nghiệp, cụ thể:

  • Trình bày đầy đủ yêu cầu, nhiệm vụ, phân loại, cấu tạo và nguyên lý hoạt động của hộp số tự động.
  • Phân tích chính xác các hiện tượng, nguyên nhân hư hỏng và nắm vững phương pháp kiểm tra, chẩn đoán, bảo dưỡng và sửa chữa.
  • Thực hiện thành thạo quy trình tháo lắp, đo kiểm, hiệu chỉnh các cụm chi tiết đúng tiêu chuẩn kỹ thuật và đảm bảo an toàn lao động.
  • Sử dụng đúng các trang thiết bị, dụng cụ chuyên dùng và chấp hành nghiêm túc quy trình, quy phạm kỹ thuật ngành công nghệ ô tô.

Giáo trình có tổng thời lượng 120 giờ, được cấu trúc thành 4 bài học tích hợp logic giữa lý thuyết (30 giờ), thực hành (86 giờ) và kiểm tra định kỳ (4 giờ). Nội dung tiếp cận từ giải phẫu kết cấu cơ khí - thủy lực đến điều khiển điện tử, lấy hệ thống truyền động thực tế của hãng Toyota (điển hình như dòng A140E) làm mẫu phân tích điển hình.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được phân bổ thành 4 bài học chính với tiến trình sư phạm đi từ nguyên lý nền tảng đến kỹ năng chẩn đoán và sửa chữa chuyên sâu:

[Bài 1: Cấu tạo & Nguyên lý] ➔ [Bài 2: Kỹ thuật Tháo - Lắp] ➔ [Bài 3: Kỹ thuật Kiểm tra & Chẩn đoán] ➔ [Bài 4: Kỹ thuật Bảo dưỡng & Sửa chữa]

  • Bài 1. Cấu tạo và nguyên lý làm việc của hộp số tự động (35 giờ: 15h lý thuyết, 20h thực hành): Trình bày nhiệm vụ, yêu cầu và phân loại hộp số tự động (kiểu FF động cơ đặt trước - cầu trước chủ động và FR động cơ đặt trước - cầu sau chủ động; phân loại theo điều khiển thủy lực hoặc điều khiển điện tử ECT). Đi sâu vào 3 cụm kết cấu nền tảng:

    • Biến mô men thủy lực: Phân tích bánh bơm (Impeller), bánh tua bin (Turbine), bánh stato (Stator), khớp một chiều và cơ cấu ly hợp khóa biến mô (Lock-up clutch).
    • Hộp số hành tinh: Cấu tạo bộ truyền bánh răng hành tinh gồm bánh răng mặt trời (Sun gear), bánh răng bao (Ring gear), bánh răng hành tinh (Pinion gears) và cần dẫn (Carrier); các cơ cấu chấp hành gồm phanh nhiều đĩa ướt, phanh dải, ly hợp ma sát ướt và khớp một chiều; nguyên lý tạo các tay số tiến (số 1, 2, 3) và số lùi (R).
    • Hệ thống điều khiển thủy lực và điện tử: Cấu tạo thân van (Hydraulic Control Unit) bằng hợp kim nhôm; các van chức năng như van điều áp sơ cấp/thứ cấp, van bướm ga (TV), van ly tâm (GV), van chọn số bằng tay (MV), các van chuyển số (SV: 1-2, 2-3, 3-4); các cảm biến và mạch điều khiển của ECT ECU (cảm biến vị trí bướm ga TPS, cảm biến nhiệt độ nước làm mát THW, cảm biến tốc độ No.1/No.2, công tắc khởi động số trung gian, công tắc đèn phanh).

  • Bài 2. Kỹ thuật tháo - lắp hộp số tự động (35 giờ: 5h lý thuyết, 28h thực hành, 2h kiểm tra): Trang bị quy trình chuẩn bị thiết bị nâng hạ, dụng cụ tháo lắp chuyên dụng; quy trình tháo rời các cụm biến mô, vỏ hộp số, thân van, các cụm hành tinh, bộ ly hợp và phanh; quy trình kiểm tra sơ bộ và lắp ráp lại các cụm chi tiết theo đúng trình tự và mô men siết quy định.

  • Bài 3. Kỹ thuật kiểm tra và chẩn đoán hộp số tự động (25 giờ: 5h lý thuyết, 20h thực hành): Tổng hợp đặc điểm sai hỏng điển hình (trượt số, giật khi chuyển số, mất số lùi, không khóa biến mô); phương pháp kiểm tra áp suất dầu thủy lực, thử nghiệm dừng xe (Stall test), đo điện áp và xung tín hiệu cảm biến; phương pháp đọc và phân tích mã chẩn đoán hư hỏng (DTC) từ ECT ECU (như mã lỗi 42, 62).

  • Bài 4. Kỹ thuật bảo dưỡng và sửa chữa hộp số tự động (25 giờ: 5h lý thuyết, 18h thực hành, 2h kiểm tra): Quy trình kiểm tra mức và chất lượng dầu ATF; quy trình bảo dưỡng định kỳ (thay lọc dầu, vệ sinh cacte, căn chỉnh dải phanh); quy trình sửa chữa phục hồi và thay thế các chi tiết mòn hỏng (đĩa ma sát, gioăng phớt làm kín, lò xo hồi vị, van trượt, pít tông thủy lực).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở khoa học kỹ thuật thông qua các mô hình toán học và cơ lý thuyết chuyên ngành:

  1. Lý thuyết thủy lực động lực học trong biến mô men: Mô tả quá trình biến đổi cơ năng thành động năng của dòng chất lỏng và ngược lại. Khả năng khuếch đại mô men của biến mô lên tới 2,5 lần được giải thích qua phương trình cân bằng mô men: $$M_T = M_B + M_D$$ (với $M_T, M_B, M_D$ lần lượt là mô men bánh tua bin, bánh bơm và stato). Hiệu suất truyền động ($\eta$) và độ trượt ($s$) được xác định chính xác theo công thức: $$\eta = \frac{M_T \cdot n_T}{M_B \cdot n_B}$$ $$s = 1 - \frac{n_T}{n_B}$$ (với $n_T, n_B$ là tốc độ quay của bánh tua bin và bánh bơm).

  2. Động học cơ cấu bánh răng hành tinh: Cơ cấu 3 bậc tự do với công thức xác định tỉ số truyền dựa trên tỉ số giữa số răng phần tử bị động và phần tử chủ động ($i = Z_{\text{bị động}} / Z_{\text{chủ động}}$). Số răng quy đổi của cần dẫn được thiết lập theo nguyên lý: $$Z_C = Z_B + Z_M$$ (với $Z_C, Z_B, Z_M$ lần lượt là số răng quy ước của cần dẫn, số răng bánh răng bao và bánh răng mặt trời).

  3. Nguyên lý điều khiển tự động: Sự cân bằng thủy lực giữa áp suất bướm ga (tỷ lệ với mức tải động cơ) và áp suất ly tâm (tỷ lệ với vận tốc ô tô) để dịch chuyển các van chuyển số; kết hợp nguyên lý điều khiển điện - thủy lực đóng ngắt các van điện từ (solenoid) thông qua tín hiệu số hóa từ ECT ECU.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chuẩn xác các dụng cụ tháo lắp chuyên dụng; tháo rã, vệ sinh và đo kiểm các chi tiết chính xác đến từng phần trăm milimét; thay thế đĩa ma sát, căn chỉnh khe hở hành trình pít tông phanh dải; lắp ráp các cụm hành tinh đúng dấu định vị.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu sơ đồ mạch thủy lực phức tạp trong thân van; tra cứu sơ đồ mạch điện ECT ECU; phân tích triệu chứng hư hỏng qua các thông số đo áp suất dầu và mã lỗi chẩn đoán để khoanh vùng sự cố điện hoặc thủy lực/cơ khí.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Độc lập thực hiện quy trình bảo dưỡng định kỳ; lập phương án sửa chữa phục hồi cụm hộp số tự động; kiểm tra, thử nghiệm tĩnh và động hộp số sau lắp ráp đảm bảo an toàn tuyệt đối theo tiêu chuẩn nghề công nghệ ô tô.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo năng lực thực hiện (Competency-Based Training), phân bổ trọng tâm vào kỹ năng thao tác thực tế với cấu trúc 71.7% thời lượng dành cho thực hành xưởng (86 giờ thực hành trên tổng số 120 giờ).

  • Cách tiếp cận sư phạm: Giảng viên sử dụng phương pháp tích hợp, kết hợp thuyết giảng minh họa sơ đồ động học với việc hướng dẫn mẫu trực quan trên mô hình cắt bổ và cụm hộp số thực tế. Bài giảng lý thuyết trang bị bản chất cơ chế làm việc của từng van và tín hiệu cảm biến trước khi học viên bước vào thực hành rã - lắp.
  • Bài tập và tình huống kỹ thuật (Case studies):
    • Bài tập phân tích trạng thái các phần tử điều khiển (ly hợp $C_1, C_2$, phanh $B_1, B_2, B_3$, khớp một chiều $F_1, F_2$) để xác định dòng truyền mô men ở các tay số 1, 2, 3 và số lùi.
    • Tình huống phân tích sai hỏng mạch điều khiển: Xác định phản ứng của ECT ECU khi xảy ra hiện tượng hở mạch tín hiệu dải số (hở mạch cực "2", cực "L" hoặc cực "N") và cơ chế chuyển đổi sơ đồ gài số dự phòng.
    • Tình huống chẩn đoán cảm biến: Đánh giá tác động khi cảm biến nhiệt độ nước làm mát THW báo dưới 60°C làm ngắt chế độ tăng tốc O/D và khóa biến mô; cơ chế dự phòng mặc định nhiệt độ 80°C của ECU động cơ khi cảm biến hỏng.
  • Phương pháp đánh giá: Kết hợp kiểm tra thường xuyên trong từng ca thực hành và 2 bài kiểm tra định kỳ (2 giờ sau Bài 2 về kỹ năng tháo lắp; 2 giờ sau Bài 4 về kỹ năng bảo dưỡng - sửa chữa). Đánh giá dựa trên bảng tiêu chí định lượng: mức độ thuần thục thao tác, độ chính xác kích thước lắp ráp, quy trình an toàn lao động và kỷ luật xưởng.
  • Hướng dẫn tự học: Học viên cần nghiên cứu trước bảng tra cứu trạng thái tiếp điểm công tắc khởi động số trung gian, sơ đồ mạch thân van, biểu đồ điện áp cực VTA/IDL của cảm biến bướm ga và bảng mã chẩn đoán để đối chiếu trong quá trình thực hành đo kiểm.

Điểm nổi bật và cập nhật

Giáo trình phản ánh sự chuyển đổi công nghệ từ hộp số cơ khí có cấp truyền thống sang hệ thống truyền động tự động thủy lực và điều khiển điện tử thông minh:

Tiêu chí so sánh Hộp số cơ khí truyền thống Hộp số tự động điều khiển thủy lực Hộp số tự động điều khiển điện tử (ECT) trong giáo trình
Cơ cấu truyền động Ly hợp ma sát khô ngắt dòng lực gián đoạn Biến mô men thủy lực kết hợp bộ hành tinh Biến mô men có ly hợp khóa cứng (Lock-up clutch) tăng hiệu suất $\eta \approx 1$
Phương thức chuyển số Cần số cơ khí do người lái vận hành Van điều áp ly tâm (GV) & van bướm ga (TV) ECT ECU tính toán tối ưu từ cảm biến tải (TPS) và tốc độ (SP1, SP2)
Chức năng tự chẩn đoán Không có Không có Tích hợp bộ nhớ lưu mã lỗi (DTC 42, 62), mạch giám sát tín hiệu TT
Tính năng an toàn & phụ trợ Phụ thuộc hoàn toàn thao tác lái xe Giới hạn theo dải cần số gài tay (L, 2, D) Chống nhấc đầu khi sang số N-D, tự ngắt khóa biến mô khi đạp phanh
  • Giải quyết bài toán tổn thất năng lượng: Giáo trình phân tích rõ giải pháp kết hợp cơ cấu khóa biến mô men thủy lực bằng ly hợp ma sát ướt khi xe chạy ở tốc độ cao ổn định, đưa hiệu suất truyền động từ mức 0,8 - 0,9 lên xấp xỉ bằng 1, triệt tiêu hiện tượng trượt thủy lực.
  • Cập nhật hệ thống điện tử đa cảm biến: Tài liệu chi tiết hóa hệ thống đo lường kép với hai cảm biến tốc độ (Cảm biến số 1 phát 4 xung/vòng gắn tại bảng đồng hồ và Cảm biến số 2 dạng công tắc lưỡi gà phát 1 xung/vòng tại trục thứ cấp) cùng cơ chế tự động so sánh, chuyển đổi nguồn tín hiệu và phát mã cảnh báo khi phát hiện xung sai lệch.
  • Gắn liền với kết cấu ô tô thực tế: Phân biệt rõ hai cấu trúc bố trí hệ dẫn động: kiểu FF (hộp số tích hợp bộ vi sai bên trong) và kiểu FR (hộp số lắp rời bộ vi sai cầu sau), giúp người học nhận diện chính xác không gian lắp đặt trên các dòng xe hiện đại của các hãng Toyota, Ford, Mercedes, BMW.

Đối tượng sử dụng giáo trình

  • Học viên và sinh viên: Tài liệu được thiết kế làm giáo trình chính khóa cho sinh viên hệ Cao đẳng nghề và Cao đẳng kỹ thuật ngành Công nghệ ô tô. Đồng thời, sinh viên đại học khối ngành Kỹ thuật ô tô có thể sử dụng làm tài liệu thực hành chuyên sâu về cơ cấu hành tinh và hệ thống điều khiển ECT.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các mô đun nền tảng theo khung đào tạo, bao gồm: MH 08 (Cơ sở kỹ thuật ô tô), MH 09 (Điện - điện tử ô tô cơ bản) và MH 10 (Hệ thống truyền lực ô tô). Cần có kiến thức nền tảng về cơ học ứng dụng, thủy lực đại cương và khả năng đọc bản vẽ mạch điện ô tô.
  • Giảng viên chuyên ngành: Sử dụng giáo trình để xây dựng tiến trình giảng dạy 120 giờ, lập phiếu hướng dẫn thực hành từng bước cho 4 bài học, thiết kế bảng kiểm kỹ năng (checklist) và câu hỏi đánh giá kết thúc mô đun.
  • Kỹ thuật viên và thợ sửa chữa: Phục vụ làm tài liệu tra cứu quy trình chuẩn hóa về tháo lắp, các thông số áp suất thủy lực chuẩn, sơ đồ giắc cắm hộp ECT ECU và bảng mã lỗi chẩn đoán phục vụ công tác sửa chữa tại các gara và xưởng dịch vụ ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ trực tiếp học viên đào tạo nghề Công nghệ ô tô trình độ Cao đẳng theo khung chuẩn của Tổng cục Dạy nghề, đồng thời là tài liệu tham khảo kỹ thuật cho kỹ thuật viên và thợ sửa chữa tại các xưởng dịch vụ ô tô.

2. Cần kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần hoàn thành các mô đun MH 08, MH 09, MH 10 để nắm vững nguyên lý cơ học truyền động, hệ thống thủy lực cơ bản, nguyên lý hoạt động của động cơ đốt trong và kỹ năng đo kiểm mạch điện tử cơ bản trên ô tô.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thông thường?

Tài liệu được thiết kế theo kết cấu mô đun thực hành nghề với tỷ lệ giờ thực hành xưởng chiếm tới 71.7% (86/120 giờ). Nội dung đi thẳng vào cấu tạo chi tiết thân van, sơ đồ chân ECT ECU và bảng chẩn đoán sự cố thực tế thay vì chỉ thuần túy mô tả lý thuyết chung.

4. Làm sao để học tập và tự học giáo trình đạt hiệu quả cao?

Người học cần kết hợp chặt chẽ việc đọc sơ đồ mạch dầu thủy lực, giải các bài toán tính tỉ số truyền bộ hành tinh trên lớp với việc trực tiếp thực hiện quy trình tháo lắp, đo kiểm trên mô hình hộp số Toyota (như dòng A140E) tại xưởng thực hành, tuân thủ đúng quy trình an toàn kỹ thuật.

5. Giáo trình cung cấp những công cụ tra cứu kỹ thuật cụ thể nào?

Tài liệu cung cấp hệ thống sơ đồ mạch điện chi tiết (cảm biến bướm ga TPS, mạch nhiệt điện trở THW, mạch khởi động trung gian), bảng phân tích trạng thái đóng ngắt các tiếp điểm công tắc theo từng vị trí cần số (P, R, N, D, 2, L) và bảng mã lỗi chẩn đoán tự động của hộp số điện tử (mã chẩn đoán 42, 62).

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hộp số tự động (MĐ 35) xác lập hệ thống tri thức kỹ thuật chuẩn mực về cụm truyền động tự động trên ô tô, tích hợp cân đối giữa cơ sở cơ học - thủy lực và công nghệ điều khiển điện tử ECT. Với phân bổ 120 giờ học tập trung vào 86 giờ rèn luyện kỹ năng thực hành, tài liệu định hình lộ trình phát triển năng lực nghề nghiệp rõ ràng: từ nhận thức cấu tạo biến mô và bộ hành tinh (Bài 1), rèn luyện kỹ năng tháo lắp chuẩn xác (Bài 2), đến năng lực đo kiểm, phân tích mã lỗi chẩn đoán (Bài 3) và hoàn thiện kỹ thuật bảo dưỡng, sửa chữa phục hồi (Bài 4). Người học nên kết hợp nghiên cứu giáo trình cùng sổ tay dịch vụ kỹ thuật (Service Manual) của từng dòng xe cụ thể để tối ưu hóa hiệu quả thực hành và đáp ứng các tiêu chuẩn kỹ thuật trong ngành công nghệ ô tô.
