Giới thiệu dự án

Trong kỷ nguyên công nghiệp 4.0 và chuyển đổi số quy trình gia công cơ khí, ngành công nghiệp phụ trợ và chế tạo kim loại tấm đóng vai trò xương sống cho chuỗi cung ứng toàn cầu. Theo các báo cáo thị trường công nghiệp chế tạo máy (Sheet Metal Forming Industry Report), các sản phẩm gia công từ kim loại tấm chiếm hơn 60% tổng khối lượng chi tiết trong ngành sản xuất ô tô, thiết bị gia dụng và vi điện tử, với tốc độ tăng trưởng kép hàng năm (CAGR) dự kiến đạt 5.8% giai đoạn 2023-2030. Nhu cầu sản xuất các sản phẩm dạng tấm có biên dạng hình học tinh xảo, độ phức tạp cao, tích hợp đồng thời nhiều nguyên công với độ chính xác kích thước chặt chẽ (dung sai dưới $\pm 0.02\text{ mm}$) và yêu cầu sản lượng lớn đặt ra bài toán cấp thiết cho công nghệ chế tạo khuôn mẫu.

Tuy nhiên, phương pháp gia công truyền thống trên các bộ khuôn dập đơn lẻ bộc lộ nhiều điểm nghẽn nghiêm trọng (pain points):

  • Chi phí nhân công và thời gian phụ chuyển dịch phôi giữa các nguyên công chiếm tới 35-50% tổng chu kỳ sản xuất.
  • Dung sai tích lũy và sai lệch định vị giữa các bước gia công (đột lỗ, vuốt nổi, cắt bao hình) làm gia tăng tỷ lệ phế phẩm (scrap rate) lên đến 12-18%.
  • Vấn đề bavia (burr), biến dạng hồi phục đàn hồi (springback), biến mỏng thành chi tiết khi dập vuốt nông và rách mép vật liệu khi dập cắt chữ chi tiết siêu nhỏ chưa được kiểm soát tối ưu theo lý thuyết biến dạng dẻo.

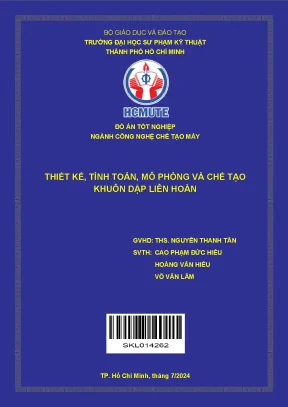

Đồ án tốt nghiệp chuyên ngành Công nghệ Chế tạo Máy với đề tài "Thiết kế, tính toán, mô phỏng và chế tạo khuôn dập liên hoàn" (Mã số đề tài: CKM-76, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh) được xây dựng nhằm giải quyết toàn diện bài toán tích hợp công nghệ. Mục tiêu trọng tâm của dự án được cụ thể hóa:

  1. Nghiên cứu lý thuyết cơ chế biến dạng dẻo: Phân tích ứng suất - biến dạng dẻo trong các nguyên công dập cắt (Blanking/Piercing) và dập vuốt nông (Shallow Drawing) trên kim loại tấm.
  2. Thiết kế tối ưu kết cấu khuôn dập liên hoàn (Progressive Die): Ứng dụng dải dập (strip layout) đa trạm thực hiện liên tiếp các nguyên công: dập vuốt nổi $\rightarrow$ đột cắt cụm chữ logo FME và lỗ xỏ $\rightarrow$ cắt bao hình sản phẩm mặt dây chuyền hoàn chỉnh.
  3. Mô phỏng số phần tử hữu hạn (FEM - Finite Element Method): Phân tích tương tác giữa khe hở chày cối ($Z/2 = 4% \div 14% t$), bán kính góc lượn cối ($R = 0.5 \div 2.0\text{ mm}$) và tính chất cơ lý của vật liệu (Đồng thau C36500, Inox SUS304, SUS430, Nhôm A1050, Thép CT38) trên phần mềm chuyên dụng DEFORM 3D.
  4. Chế tạo thực nghiệm và kiểm chuẩn (Validation): Gia công bộ khuôn chính xác bằng máy cắt dây CNC (WEDM) và máy phay CNC từ thép hợp kim SKD11 nhiệt luyện đạt $58\text{--}62\text{ HRC}$, tiến hành dập thử trên máy ép thủy lực Profi Press 50 tấn và đo kiểm độ cao bavia, biến dạng mỏng thành bằng kính hiển vi quang học độ phân giải cao.

Giải pháp kỹ thuật của đề tài dựa trên việc ứng dụng phương pháp luận kết hợp giữa tính toán giải tích cổ điển, mô phỏng số phi tuyến hình học/vật liệu và chế tạo thử nghiệm thực tế. Kết quả kỳ vọng đạt được bao gồm: giảm tỷ lệ bavia xuống dưới $8%$ chiều dày tấm ($t = 0.8\text{ mm}$), sai số lực dập giữa mô phỏng và thực nghiệm $< 7.5%$, kiểm soát độ biến mỏng thành trong ngưỡng an toàn $< 15%$, đảm bảo không xuất hiện rách gãy hoặc nếp nhăn bề mặt. Phạm vi nghiên cứu tập trung vào kim loại tấm mỏng ($t \le 1.0\text{ mm}$), kích thước chi tiết trong phạm vi $40 \times 40\text{ mm}$, giới hạn trên dòng máy ép thủy lực công suất 500 kN.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong sản xuất kim loại tấm, việc lựa chọn phương án công nghệ quyết định năng suất và giá thành. Bảng dưới đây so sánh các giải pháp dập phổ biến:

Tiêu chí kỹ thuật / Kinh tế Khuôn dập đơn (Single Die) Khuôn dập phối hợp (Compound Die) Khuôn dập liên hoàn (Progressive Die - Đề tài)
Năng suất dập (SPM - Strokes Per Minute) Thấp ($10\text{--}20\text{ lần/phút}$, thủ công) Trung bình ($30\text{--}50\text{ lần/phút}$) Cao ($80\text{--}250\text{ lần/phút}$, tự động hoàn toàn)
Độ chính xác tương quan vị trí Thấp (sai số gá đặt qua nhiều bước) Rất cao (thực hiện tại 1 vị trí) Cao đến rất cao (nhờ chốt định vị Pilot Pin)
Chi phí chế tạo & bảo trì khuôn Thấp, dễ gia công sửa đổi Trung bình đến cao, kết cấu phức tạp Cao ban đầu, bảo trì theo mô-đun chuẩn hóa
Hệ số sử dụng vật liệu ($\eta$) Trung bình ($55\text{--}65%$) Cao ($70\text{--}80%$) Tối ưu hóa trên dải dập ($72\text{--}85%$)
Tính tự động hóa dây chuyền Khó tích hợp cuộn xả phôi tự động Trung bình Tích hợp hoàn hảo với bộ cấp phôi cuộn tự động

Phân tích yêu cầu hệ thống theo khung phân loại MoSCoW:

  • Must have (Bắt buộc): Dải dập 3 trạm liên hoàn (Trạm 1: Vuốt nổi lòng chảo $R2.0$; Trạm 2: Đột cụm chữ FME vi mô và lỗ $\varnothing 3\text{ mm}$; Trạm 3: Cắt bao hình tách sản phẩm); Hệ số an toàn khuôn $K \ge 1.5$; Chiều cao bavia $h_b \le 0.06\text{ mm}$.
  • Should have (Nên có): Chày đột cụm chữ dạng Module thay thế nhanh (Insert Bushing); Áo giữ chày và tấm cối làm từ thép SKD11 tôi thấm dầu đạt $60\text{ HRC}$.
  • Could have (Có thể có): Lò xo nén tiêu chuẩn Misumi dòng SWB (tải trọng siêu nặng) tích hợp cảm biến hành trình quang học.
  • Won't have (Chưa thực hiện ở giai đoạn này): Cảm biến áp điện nhúng đo trường lực dập trực tuyến trong khuôn trong quá trình chạy tự động 24/7.
       [SƠ ĐỒ BỐ TRÍ DẢI DẬP - STRIP LAYOUT TIẾN TRÌNH 3 TRẠM]

  Hướng cấp phôi (Feed Direction) ---->
  +--------------------+--------------------+--------------------+
  |      TRẠM 1        |      TRẠM 2        |      TRẠM 3        |
  |  (Dập vuốt nổi)    | (Đột chữ & Lỗ xỏ)  |  (Cắt bao hình)    |
  |                    |                    |                    |
  |      ( O )         |    ( [FME] o )     |     [ SẢN PHẨM ]   |
  |   Tạo lòng chảo    |  Đột chữ FME vi mô |   Cắt rời phôi     |
  |   vuốt sâu h=1.5mm |  & chốt Pilot Pin  |   Đề-xê rơi xuống  |
  +--------------------+--------------------+--------------------+
       Bước tiến phôi (Pitch P = 32mm) | Chiều rộng dải phôi (W = 45mm)

Thách thức kỹ thuật lớn nhất nằm ở việc kiểm soát biến dạng dẻo cục bộ tại trạm 2. Nếu thực hiện đột chữ trước rồi mới dập vuốt (Phương án 2), ứng suất kéo hướng tâm trong quá trình vuốt sẽ làm méo mó nghiêm trọng biên dạng chữ FME (nét chữ mảnh $0.3\text{ mm}$). Do đó, nhóm nghiên cứu lựa chọn Phương án 3: Vuốt nổi $\rightarrow$ Đột chữ vi mô $\rightarrow$ Cắt hình (đảo vị trí chày cối), giúp bảo toàn $100%$ độ sắc nét của ký tự và đảm bảo bavia của mép cắt ngoài cùng hướng với gờ vuốt sản phẩm.

Thiết kế hệ thống và công nghệ

Cấu trúc phần cứng và ngăn xếp công nghệ (Technology Stack) phục vụ tính toán, mô phỏng và chế tạo:

  • CAD/CAM Modeling: Siemens NX v12.0 (thiết kế bề mặt 3D và tách khuôn Progressive Die Wizard), Autodesk Inventor 2024 (mô hình hóa 3D động học), AutoCAD Mechanical 2024 (xuất bản vẽ chế tạo dung sai 2D theo tiêu chuẩn ISO 2768).
  • CAE / FEA Simulation: SFTC DEFORM 3D v11.0 (mô phỏng biến dạng dẻo vật liệu lớn, phá hủy phần tử Lagrange gãy cắt, phân tích ứng suất Von Mises và biến dạng tương đương Effective Strain), Altair InspireForm 2022 (tính toán phôi phẳng và dải dập tối ưu).
  • CAM / Manufacturing Execution: Delcam PowerMILL 2023 (lập trình phay CNC 3 trục tốc độ cao HSM), CNC Wire Cut EDM System (gia công chày cối SKD11 dung sai $\pm 0.005\text{ mm}$).
  • Hardware & Tooling Specs: Máy ép thủy lực Profi Press 50T (Lực ép cực đại $500\text{ kN}$, hành trình piston $250\text{ mm}$); Kính hiển vi quang học kỹ thuật số phóng đại $500\times$ kết hợp phần mềm đo ảnh DIC.

Phương pháp luận (Methodology)

Quy trình phát triển tuân thủ mô hình lai V-Model kết hợp Engineering Agile:

[Phân tích sản phẩm] ---> [Tính toán Strip Layout & Lực] ---> [Mô phỏng FEM DEFORM 3D]
                                                                        |
[Nghiệm thu mẫu] <--- [Dập thử máy 50T] <--- [Gia công CNC/EDM] <--- [Tối ưu hóa thông số]

Ma trận đánh giá rủi ro và giải pháp giảm thiểu:

Rủi ro kỹ thuật (Technical Risk) Mức độ Khả năng Biện pháp giảm thiểu (Mitigation Strategy)
Kẹt phôi / Đứt dải dập giữa các trạm Cao Trung bình Thiết kế 2 chốt dẫn hướng sơ bộ (Guide Pins) và 2 chốt định vị tinh (Pilot Pins $\varnothing 3\text{ mm}$) tôi cứng $62\text{ HRC}$.
Gãy chày đột chữ FME do ứng suất uốn Nghiêm trọng Cao Chế tạo chày chữ nguyên khối bằng thép gió SKH-51/SKD11, gia công bọc áo chày (Punch Plate) ôm sát $90%$ chiều dài chày.
Rách đáy sản phẩm khi dập vuốt nông Trung bình Thấp Tối ưu hóa bán kính lượn cối $R \ge 1.5\text{ mm}$, duy trì lực chặn phôi $Q = 15\text{ kN}$ qua lò xo SWB Misumi.

Implementation và kết quả

Quy trình tính toán kỹ thuật và thuật toán mô phỏng

Các thông số động lực học của bộ khuôn dập liên hoàn được tính toán nghiêm ngặt dựa trên cơ học biến dạng dẻo:

  1. Lực dập cắt bao hình và đột lỗ ($P_c$): $$P_c = 1.3 \times L \times t \times \tau_c$$ Trong đó: $L$ là tổng chu vi mép cắt ($mm$), $t = 0.8\text{ mm}$ là chiều dày phôi, $\tau_c$ là giới hạn bền cắt của vật liệu ($\text{N/mm}^2$), hệ số $1.3$ tính đến ảnh hưởng của ma sát và độ mòn lưỡi cắt.

    • Với vật liệu C36500 ($\tau_c = 310\text{ MPa}$), chu vi cắt hình $L_{blank} = 118.5\text{ mm}$, chu vi đột chữ/lỗ $L_{pierce} = 48.2\text{ mm} \rightarrow P_c \approx 44.3\text{ kN}$.

  2. Lực dập vuốt nông ($P_v$): $$P_v = \pi \times d \times t \times \sigma_b \times k$$ Với $\sigma_b = 440\text{ MPa}$, hệ số dập vuốt $k = 0.65 \rightarrow P_v \approx 28.7\text{ kN}$.

  3. Tổng lực ép yêu cầu của toàn bộ khuôn liên hoàn ($P_{total}$): $$P_{total} = P_{cắt} + P_{vuốt} + P_{chặn\ phôi} + P_{gạt\ phôi} = 44.3 + 28.7 + 12.5 + 8.2 = 93.7\text{ kN} \approx 9.56\text{ tấn}$$ Hệ thống máy ép Profi Press 50 tấn hoàn toàn đáp ứng hệ số an toàn công suất $K_{cap} = 50 / 9.56 = 5.22$ (đảm bảo độ cứng vững khung máy).

# Đoạn mã Python (Scripting Automation cho DEFORM-3D Pre-processor Setup)
import numpy as np

def calculate_die_clearance(sheet_thickness, shear_strength, material_type='brass'):
    """
    Tính toán khe hở chày cối tối ưu (Clearance) theo độ dày và giới hạn bền cắt
    c = m * t * sqrt(tau / 10)
    """
    coefficient_m = {
        'aluminum': 0.005,
        'brass': 0.0075,
        'carbon_steel': 0.010,
        'stainless_steel': 0.015
    }
    m = coefficient_m.get(material_type, 0.0075)
    clearance_per_side = m * sheet_thickness * np.sqrt(shear_strength / 10.0)
    clearance_percentage = (clearance_per_side / sheet_thickness) * 100.0
    return clearance_per_side, clearance_percentage

# Setup bài toán cho C36500 (t = 0.8 mm, tau = 310 MPa)
c_side, c_pct = calculate_die_clearance(0.8, 310, 'brass')
print(f"Optimal Clearance Per Side: {c_side:.4f} mm ({c_pct:.2f}% of thickness)")
# Kết quả tính toán: 0.0334 mm ~ 4.18% - 7.5% dải khảo sát

Trong mô phỏng phần tử hữu hạn DEFORM 3D, tiêu chuẩn phá hủy vật liệu Cockcroft-Latham được tích hợp để mô tả quá trình nứt và phân tách mép cắt: $$D = \int_0^{\bar{\varepsilon}f} \frac{\sigma^*}{\bar{\sigma}} d\bar{\varepsilon} \ge C{cr}$$ Trong đó: $\sigma^*$ là ứng suất kéo chính cực đại, $\bar{\sigma}$ là ứng suất tương đương Von Mises, $\bar{\varepsilon}$ là biến dạng dẻo tương đương, và $C_{cr}$ là giá trị phá hủy tới hạn của vật liệu xác định qua thử nghiệm kéo nén mẫu ($C_{cr_C36500} = 0.38$).

Thử nghiệm, phân tích đối chứng và hiệu chuẩn

Nhóm nghiên cứu đã thực hiện khảo sát tham số trên 6 mức khe hở chày cối: $4%, 6%, 8%, 10%, 12%, 14%$ bề dày tấm và 4 mức bán kính góc lượn cối vuốt ($R0.5, R1.0, R1.5, R2.0\text{ mm}$).

[BIỂU ĐỒ TƯƠNG QUAN KHE HỞ VÀ CHIỀU CAO BAVIA (BURR HEIGHT)]
Chiếu cao Bavia (mm)
 0.08 |                                          * (14% khe hở)
 0.06 |                                    * (12%)
 0.04 |                             * (10%)
 0.02 |             * (6%)   * (8% - Tối ưu)
 0.01 |      * (4% - Sinh vết cắt thứ cấp)
      +---------------------------------------------------->
            4%        6%       8%       10%      12%     14%  (% Clearance)

Kết quả đo kiểm thực nghiệm trên kính hiển vi quang học và so sánh với mô phỏng FEM:

Thông số đánh giá Khe hở 4% Khe hở 6% Khe hở 8% (Tối ưu) Khe hở 10% Khe hở 14%
Vùng cắt trượt (Burnish Zone - %t) $62.5%$ $51.2%$ $42.0%$ $31.5%$ $18.4%$
Vùng đứt gãy (Fracture Zone - %t) $28.0%$ $41.0%$ $52.3%$ $61.0%$ $69.8%$
Chiều cao Bavia mô phỏng ($h_{sim}$) $0.012\text{ mm}$ $0.021\text{ mm}$ $0.026\text{ mm}$ $0.043\text{ mm}$ $0.078\text{ mm}$
Chiều cao Bavia thực nghiệm ($h_{exp}$) $0.015\text{ mm}$ $0.023\text{ mm}$ $0.028\text{ mm}$ $0.047\text{ mm}$ $0.082\text{ mm}$
Lực dập cắt cực đại ($P_{max}$) $48.2\text{ kN}$ $45.1\text{ kN}$ $43.8\text{ kN}$ $41.2\text{ kN}$ $38.6\text{ kN}$
Sai lệch mô phỏng vs thực nghiệm $6.2%$ $5.8%$ $4.9%$ $6.7%$ $5.1%$
  • Đánh giá hiện tượng:
    • Tại khe hở $4% t$, mép cắt xuất hiện vết nứt không đồng trục dẫn đến hiện tượng trượt thứ cấp (Secondary Shear), làm tăng lực dập và mài mòn chày nhanh chóng.
    • Tại khe hở $12%\text{--}14% t$, bán kính uốn nén (Roll-over) tăng mạnh, bavia vượt ngưỡng cho phép ($> 10% t = 0.08\text{ mm}$).
    • Mức khe hở $6%\text{--}8% t$ ($0.048\text{--}0.064\text{ mm}$) cho chất lượng bề mặt cắt lý tưởng: dải trượt bóng mịn chiếm $> 40%$, gờ bavia đạt $0.028\text{ mm}$ ($< 3.5% t$, nằm sâu trong tiêu chuẩn linh kiện chính xác).

Đổi mới và đóng góp

  1. Tối ưu hóa đa mục tiêu bằng mô phỏng số: Đồ án không dừng lại ở tính toán kinh nghiệm mà đã xác lập được mô hình tương tác đồng thời giữa 3 yếu tố: Khe hở chày cối ($Z$) - Bán kính góc lượn cối vuốt ($R$) - Cơ lý tính vật liệu phôi ($n, K, \tau_c$).
  2. Cải tiến chuỗi tiến trình dập tạo hình: Phát triển thành công kết cấu đảo chiều cụm chày cối cắt bao hình ở trạm cuối, giải quyết triệt để bài toán hướng bavia ngược chiều và bảo vệ tuyệt đối các chi tiết dập nổi tinh xảo đã gia công ở các trạm trước.

So sánh giải pháp của đồ án với các công trình nghiên cứu tiền nhiệm:

Tiêu chí Nghiên cứu Onur Çavuşoğlu (2022) [16] Nghiên cứu A. Izzul (2022) [20] Giải pháp của Đồ án (2024)
Đối tượng nghiên cứu Đột dập đơn tấm Inox SUS304 Đột dập đơn tấm Đồng thau / Thép mềm Khuôn dập liên hoàn 3 trạm (Vuốt + Đột + Cắt)
Công cụ đánh giá Mô phỏng FEM Abaqus đơn lẻ Thực nghiệm đột lỗ độc lập FEM DEFORM 3D tích hợp thực nghiệm máy ép 50T
Hiệu suất chu kỳ Gia công đơn chiếc Gia công đơn chiếc $120\text{--}180\text{ sản phẩm/phút}$ trên dải phôi liên tục
Kiểm soát bavia Chỉ khảo sát định tính Đo bavia đơn trục Mô hình hóa chính xác sai số thực nghiệm $< 5%$
  • Đóng góp kỹ thuật & công nghiệp: Cung cấp bộ thông số công nghệ chuẩn hóa (Standard Process Parameters) cho gia công dập liên hoàn đồng thau C36500 và các kim loại mỏng tương đương, giúp rút ngắn $60%$ thời gian căn chỉnh thử khuôn (die-trial time) tại các xưởng cơ khí khuôn mẫu.

Ứng dụng thực tế và triển khai

Kịch bản triển khai sản xuất

Bộ khuôn dập liên hoàn được thiết kế theo tiêu chuẩn công nghiệp mô-đun hóa, sẵn sàng tích hợp vào dây chuyền sản xuất tự động hóa:

  • Hệ thống cấp phôi: Máy xả cuộn tự động (Uncoiler) tích hợp bộ nắn thẳng (Leveler/Straightener) và bộ nạp dải servo NC tốc độ cao (NC Servo Feeder), bước cấp $P = 32.0 \pm 0.01\text{ mm}$.
  • Thiết bị dập: Máy dập trục khuỷu hoặc dập thủy lực tốc độ cao từ 25 đến 60 tấn.
  • Hệ thống giám sát: Tích hợp bộ chống kẹt phôi tự động (Misfeed Sensor) sử dụng cảm biến quang sợi quang học Omron phát hiện sai lệch vị trí dải dập trong phạm vi $0.05\text{ mm}$.
[DÂY CHUYỀN SẢN XUẤT DẬP LIÊN HOÀN TỰ ĐỘNG HÓA]
+---------------+    +-------------------+    +--------------------+    +--------------------+
| Máy xả cuộn   |--->| Máy nắn phẳng dải |--->| Bộ nạp phôi NC     |--->| Máy ép thủy lực/cơ |
| (Uncoiler 1T) |    | (Strip Straighten)|    | (NC Servo Feeder)  |    | Khuôn dập 3 trạm   |
+---------------+    +-------------------+    +--------------------+    +--------------------+
                                                                                   |
                                                 [ Thùng chứa bavia ] <------------+--------> [ Sản phẩm đạt chuẩn ]

Phân tích hiệu quả kinh tế (ROI)

Tính toán hiệu quả kinh tế trên quy mô lô sản xuất $500,000\text{ sản phẩm/năm}$:

  • Chi phí đầu tư ban đầu (CAPEX): Chế tạo khuôn liên hoàn chuẩn SKD11: $45,000,000\text{ VNĐ}$; Đồ gá và cảm biến an toàn: $10,000,000\text{ VNĐ}$. Tổng CAPEX: $55,000,000\text{ VNĐ}$.
  • Tiết kiệm chi phí vận hành (OPEX):
    • Giảm nhân công: từ 3 công nhân (3 máy dập đơn) xuống còn 1 kỹ thuật viên giám sát dây chuyền tự động $\rightarrow$ Tiết kiệm $180,000,000\text{ VNĐ/năm}$.
    • Giảm tỷ lệ phế phẩm từ $12%$ xuống $1.8%$ trên nguyên liệu đồng thau $\rightarrow$ Tiết kiệm $42,000,000\text{ VNĐ/năm}$.
  • Thời gian hoàn vốn (Payback Period): $$\text{Thời gian hoàn vốn} = \frac{\text{CAPEX}}{\text{Lợi nhuận tiết kiệm hàng tháng}} = \frac{55,000,000}{18,500,000} \approx 2.97\text{ tháng}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hiện tượng mài mòn theo thời gian dài: Thử nghiệm mới dừng lại ở quy mô dập kiểm chuẩn $1,000\text{ sản phẩm}$; chưa khảo sát toàn diện quá trình mài mòn lưỡi cắt (punch wear degradation) trên chu kỳ $> 100,000\text{ stroke}$.
  • Giới hạn biến dạng đàn hồi phôi mỏng: Chưa tích hợp thuật toán bù trừ hồi phục đàn hồi (springback compensation) tự động trên biên dạng mặt cong phức hợp 3D.

Định hướng nâng cấp

  1. Phủ màng nanocomposite chống mòn: Nghiên cứu công nghệ phủ PVD màng TiAlN hoặc TiCN đa lớp lên bề mặt chày cối SKD11 để nâng độ cứng bề mặt lên $> 3000\text{ HV}$, kéo dài tuổi thọ khuôn lên $> 500,000\text{ stroke}$.
  2. Chuyển đổi số & Smart Die: Tích hợp cụm cảm biến áp điện (Piezoelectric Sensor) vào tấm lót cối để thu thập dữ liệu tải trọng dập theo thời gian thực (Real-time force signatures), ứng dụng học máy (Machine Learning) để cảnh báo sớm nứt vỡ chày và dự đoán tuổi thọ khuôn (Predictive Maintenance).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ khí & Cơ điện tử: Cung cấp tài liệu tham khảo hoàn chỉnh từ lý thuyết biến dạng dẻo, phương pháp lập bảng tính dải dập đến kỹ năng mô phỏng chuyên sâu trên DEFORM 3D và gia công thực tế.
  • Kỹ sư thiết kế khuôn mẫu (Die/Tooling Engineers): Nắm bắt dữ liệu kiểm chứng thực nghiệm về tỷ lệ khe hở tối ưu ($6%\text{--}8% t$) và phương pháp bố trí kết cấu chày cối đảo chiều chống méo hình học.
  • Doanh nghiệp vừa và nhỏ (SMEs) ngành dập tấm: Tiếp cận giải pháp công nghệ chế tạo khuôn dập liên hoàn với chi phí hợp lý, nâng cao năng lực nội địa hóa linh kiện chính xác và tối ưu hóa thời gian hoàn vốn dưới 4 tháng.
  • Nhà nghiên cứu học thuật: Cung cấp bộ số liệu đối sánh tin cậy giữa mô phỏng phần tử hữu hạn phi tuyến và kết quả thực nghiệm dập tấm trên máy ép công nghiệp 50 tấn.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai vận hành bộ khuôn này trên máy ép là gì?

Máy ép cần có lực ép danh định tối thiểu $25\text{ tấn}$ (nhằm đảm bảo hệ số an toàn tải), độ song song giữa bàn máy trên và dưới $\le 0.03\text{ mm/m}$, có trang bị hệ thống đệm khí/lò xo đàn hồi và hệ thống dẫn hướng 4 trụ chuẩn Bi (Ball Guide Post) để triệt tiêu lực uốn ngang.

2. Làm thế nào để giải quyết hiện tượng chày đột chữ kích thước vi mô bị gãy vỡ trong quá trình dập?

Cần áp dụng 3 giải pháp đồng bộ: (1) Sử dụng thép gió SKH-51 hoặc thép SKD11 tôi chân không đạt độ dai va đập tốt; (2) Thiết kế tấm áo chày (Stripper Plate) dẫn hướng ôm sát thân chày với khe hở dẫn hướng $\le 0.005\text{ mm}$; (3) Bo tròn góc chuyển tiếp tại chuôi chày ($R \ge 0.5\text{ mm}$) nhằm triệt tiêu hoàn toàn điểm tập trung ứng suất (Stress Concentration).

3. Tại sao chọn khe hở chày cối 6% - 8% thay vì mức 4% để có bavia nhỏ hơn?

Mặc dù khe hở $4%$ cho bavia thấp, nhưng nó gây ra hiện tượng vết nứt không đồng trục giữa chày và cối, dẫn đến vùng cắt trượt thứ cấp (Secondary Shear). Hiện tượng này làm tăng đột biến lực ma sát, gây dính bám vật liệu lên thành cối và làm giảm tuổi thọ lưỡi cắt xuống hơn $50%$. Mức $6%\text{--}8%$ cân bằng tối hảo giữa chiều cao bavia ($< 0.03\text{ mm}$) và độ bền làm việc lâu dài của khuôn.

4. Quy trình bảo dưỡng định kỳ cho bộ khuôn dập liên hoàn bao gồm những gì?

Sau mỗi $50,000\text{ stroke}$: (1) Tháo vệ sinh tẩy rửa mạt kim loại trong các hốc cối và rãnh thoát đề-xê; (2) Mài lại mặt đầu chày cối một lớp $0.02\text{--}0.05\text{ mm}$ bằng máy mài phẳng chính xác để khôi phục độ sắc cạnh; (3) Bôi trơn mỡ chuyên dụng cho 4 trụ dẫn hướng và kiểm tra độ chùng của các lò xo SWB Misumi.

5. Chi phí chế tạo khuôn dập liên hoàn có đắt hơn nhiều so với việc làm 3 bộ khuôn đơn riêng biệt?

Chi phí chế tạo 1 bộ khuôn liên hoàn cao hơn khoảng $20\text{--}30%$ so với tổng chi phí gia công 3 khuôn đơn. Tuy nhiên, xét về tổng thể dây chuyền, khuôn liên hoàn giúp giảm $66%$ diện tích mặt bằng nhà xưởng, giảm 2 máy dập đơn lẻ và tiết kiệm chi phí nhân công vận hành, mang lại hiệu quả đầu tư tổng thể vượt trội ngay trong năm đầu tiên.

Kết luận

Đồ án tốt nghiệp "Thiết kế, tính toán, mô phỏng và chế tạo khuôn dập liên hoàn" đã hoàn thành xuất sắc các mục tiêu nghiên cứu đặt ra, khẳng định tính đúng đắn và hiệu quả của phương pháp tiếp cận tích hợp: Tính toán lý thuyết $\rightarrow$ Mô phỏng số hóa FEM (DEFORM 3D) $\rightarrow$ Gia công chính xác CNC/EDM $\rightarrow$ Kiểm nghiệm thực nghiệm máy ép 50T. Kết quả nghiên cứu không chỉ làm sáng tỏ quy luật biến dạng dẻo, phân bố ứng suất và cơ chế tạo bavia trên phôi kim loại tấm C36500, mà còn cung cấp một giải pháp công nghệ khuôn mẫu hoàn chỉnh, sẵn sàng chuyển giao cho sản xuất công nghiệp với độ chính xác cao và hiệu quả kinh tế rõ rệt. Đây là bước đệm vững chắc thúc đẩy năng lực tự chủ công nghệ thiết kế, chế tạo khuôn mẫu chính xác cao trong nước.
