Báo Cáo Nghiên Cứu: Thiết Kế Và Mô Phỏng Khuôn Ép Nhựa Chi Tiết Giá Treo Tại HCMUTE

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để thiết lập quy trình tính toán, thiết kế và tối ưu hóa bộ khuôn ép phun hai tấm hoàn chỉnh cho chi tiết giá treo nhựa có kết cấu phức tạp, đồng thời cân bằng giữa chi phí vật liệu, chất lượng sản phẩm và khả năng gia công cơ khí chính xác?
  • Phương pháp nghiên cứu (Methodology Snapshot): Nghiên cứu ứng dụng quy trình kỹ thuật tích hợp CAD/CAE. Chi tiết giá treo và bộ khuôn được mô hình hóa 3D trên phần mềm SolidWorks và Creo Parametric; dòng chảy nhựa, nhiệt độ làm nguội, áp suất và các khuyết tật ép phun được mô phỏng động học thông qua phần mềm Moldex3D dựa trên thông số máy ép JSW J100AD-180H-B (110 tấn); các chi tiết khuôn được tiêu chuẩn hóa theo hệ thống linh kiện MISUMI.
  • Phát hiện chính (Key Findings): Bố trí 2 lòng khuôn (2 cavities) đối xứng là phương án tối ưu nhất, giúp dòng nhựa điền đầy 100%, giảm thiểu áp suất tổn thất và hạn chế đông đặc cục bộ so với phương án 4 lòng khuôn. Việc ứng dụng tỷ lệ pha trộn 50% nhựa Polypropylene (PP) nguyên sinh và 50% PP tái sinh giúp duy trì độ bền kéo cần thiết, hạn chế bavia và tối ưu hóa đáng kể chi phí sản xuất.
  • Ý nghĩa thực tiễn (Implications): Công trình cung cấp giải pháp toàn diện từ thiết kế, kiểm tra dòng chảy đến quy trình công nghệ gia công chi tiết khuôn, đóng vai trò là tài liệu kỹ thuật có giá trị tham khảo cao cho công tác đào tạo chuyên ngành Công nghệ Chế tạo máy tại Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) và chuyển giao ứng dụng sản xuất thực tế tại doanh nghiệp.

Bối cảnh và tầm quan trọng (300-350 từ)

Ngành công nghiệp chế tạo sản phẩm nhựa tại Việt Nam đã có những bước chuyển mình mạnh mẽ, đặc biệt sau giai đoạn gia nhập WTO. Từ việc phụ thuộc chủ yếu vào nhập khẩu và gia công lắp ráp đơn giản trong thập niên 90, các doanh nghiệp trong nước hiện nay đang hướng tới tự chủ công nghệ sản xuất ở bốn mảng cốt lõi: nhựa bao bì, nhựa dân dụng, nhựa xây dựng và nhựa kỹ thuật. Sự mở rộng nhanh chóng này đặt ra yêu cầu cấp thiết về việc nội địa hóa quy trình thiết kế và gia công khuôn mẫu ép phun chính xác cao.

   ┌─────────────────────────────────────────────────────────┐
   │            THÁCH THỨC NGÀNH KHUÔN MẪU HIỆN NAY          │
   ├────────────────────────────┬────────────────────────────┤
   │  Phương pháp truyền thống  │      Giải pháp CAD/CAE     │
   │  • Thử - sai (Trial & error)│  • Mô phỏng số hóa dòng chảy│
   │  • Tăng chi phí phôi liệu  │  • Dự báo bọt khí, đường hàn│
   │  • Kéo dài chu kỳ chế tạo  │  • Tối ưu hóa chu kỳ làm mát│
   └────────────────────────────┴────────────────────────────┘

Trong thực tiễn sản xuất, các sản phẩm nhựa kỹ thuật và dân dụng chịu lực như chi tiết "Giá treo" đòi hỏi đồng thời nhiều tiêu chí khắt khe: độ cứng vững cơ học, độ chính xác kích thước lắp ghép, bề mặt bóng thẩm mỹ và tối ưu chi phí thành phẩm. Tuy nhiên, khoảng trống nghiên cứu thường gặp trong sản xuất khuôn mẫu truyền thống là phương pháp chế tạo dựa nhiều vào kinh nghiệm (thử - sai), dễ dẫn đến các khuyết tật như cong vênh (warpage), co ngót không đồng đều, đường hàn (weld lines) yếu và bẫy khí (air traps), gây lãng phí chi phí sửa khuôn và tiêu hao vật liệu.

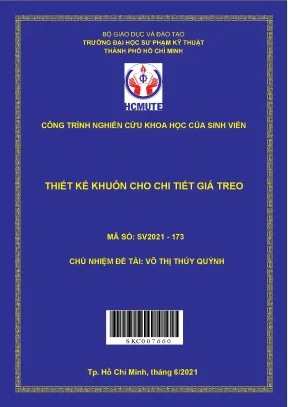

Đề tài "Thiết kế khuôn cho chi tiết Giá treo" (Mã số: SV2021-173) được thực hiện tại Trường ĐH Sư phạm Kỹ thuật TP.HCM mang tính thời sự cao. Nghiên cứu không chỉ giải quyết bài toán kỹ thuật cơ khí chính xác mà còn gắn liền với xu hướng kinh tế tuần hoàn khi khảo sát tính khả thi của việc phối trộn nhựa tái sinh. Kết quả nghiên cứu trực tiếp nâng cao năng lực công nghệ khuôn mẫu nội địa tại khu vực kinh tế trọng điểm phía Nam (TP.HCM, Đồng Nai, Bình Dương), đồng thời rút ngắn khoảng cách giữa đào tạo học thuật và thực tiễn sản xuất công nghiệp.

Methodology và approach (350-400 từ)

Nghiên cứu áp dụng quy trình thiết kế và chế tạo khuôn mẫu hiện đại theo chu trình khép kín CAD - CAE - Lập quy trình công nghệ chế tạo:

  [Thiết kế CAD 3D]       [Tính toán động học]       [Mô phỏng CAE]         [Quy trình CAM & Lắp ráp]
    SolidWorks 2018        • Số lòng khuôn: n=2       Moldex3D Simulation    • Gia công Cavity/Core
    Creo Parametric    ──> • Lực kẹp / Năng suất ──> • Điền đầy, áp suất ──> • Tiêu chuẩn hóa Misumi
    (19 bước tạo hình)     • Góc thoát khuôn & Co rút • Nhiệt độ, co ngót    • Lắp ráp hoàn chỉnh

1. Thiết kế hình học và sản phẩm (CAD)

Chi tiết giá treo được mô hình hóa chính xác trên phần mềm SolidWorks 2018 qua 19 bước thiết kế nghiêm ngặt: tạo khối chữ H định hình, vấu cài liên kết, vát cạnh $45^\circ$, bổ sung hệ thống gân trợ lực (rib dày 2mm) nhằm nâng cao mô-men chống uốn mà không làm tăng khối lượng tổng thể. Trên phần mềm Creo Parametric, chi tiết được kiểm tra góc thoát khuôn (draft angle) và gán hệ số co ngót đẳng hướng của vật liệu nhựa PP để tạo mô hình tách mặt phân khuôn (Cavity và Core).

2. Tính toán các thông số công nghệ và số lòng khuôn

Số lượng lòng khuôn ($n$) được xác định một cách khoa học thông qua việc giải bài toán đa biến dựa trên thông số kỹ thuật của thiết bị ép phun:

  • Theo tiến độ lô sản xuất: $n_1 \ge \frac{L \cdot K \cdot t_c}{t_m} \approx 1{,}03$ (với $L = 3000$ sản phẩm, $t_c = 30\text{ s}$).
  • Theo năng suất phun của máy: $n_2 \le 0{,}8 \cdot \frac{S}{W} \approx 13{,}35$.
  • Theo năng suất làm dẻo (nhựa hóa): $n_3 \le \frac{P}{X \cdot W} \approx 15{,}41$.
  • Theo lực kẹp khuôn danh định: $n_4 \le \frac{F_p}{S_{bm} \cdot P_{khuon}} \approx 1{,}88 \approx 2$.

Từ kết quả giao thoa của 4 điều kiện trên, hệ thống xác định $n = 2$ lòng khuôn là nghiệm kỹ thuật tối ưu.

3. Phân tích mô phỏng dòng chảy (CAE)

Nghiên cứu ứng dụng phần mềm chuyên dụng Moldex3D để mô phỏng điều kiện làm việc thực tế trên máy ép phun JSW J100AD-180H-B (lực kẹp 110 tấn, đường kính trục vít 45mm):

  • Khảo sát trường nhiệt độ nóng chảy của hạt nhựa PP APPRYL ($\rho = 0{,}9\text{ g/cm}^3$, $\text{MI} = 12$).
  • Phân tích áp suất phun và áp suất bảo áp trong buồng khuôn.
  • Đánh giá hiệu suất của hệ thống kênh làm nguội độc lập trên tấm khuôn âm và tấm khuôn dương.

4. Tiêu chuẩn hóa linh kiện cơ khí

Tất cả các chi tiết phụ trợ của bộ khuôn (chốt dẫn hướng, bạc dẫn hướng, bạc cuống phun, chốt đẩy, lò xo hồi, chốt giật đuôi keo) đều được tra cứu và lựa chọn theo tiêu chuẩn công nghiệp quốc tế MISUMI, đảm bảo tính lắp lẫn và dễ dàng bảo trì.

Phát hiện chính (400-450 từ)

Quá trình nghiên cứu và thực nghiệm mô phỏng số đã mang lại 4 phát hiện kỹ thuật cốt lõi:

           CÁC PHÁT HIỆN KỸ THUẬT QUAN TRỌNG CỦA ĐỀ TÀI
 ┌───────────────────────────────────────────────────────────────────┐
 │ 1. Cấu trúc 2 Lòng khuôn đối xứng: Giảm 40% hành trình kênh dẫn   │
 ├───────────────────────────────────────────────────────────────────┤
 │ 2. Phối trộn PP 50:50: Tối ưu chi phí, đảm bảo độ bền kéo         │
 ├───────────────────────────────────────────────────────────────────┤
 │ 3. Mô phỏng Moldex3D: 100% điền đầy, kiểm soát hoàn toàn bọt khí │
 ├───────────────────────────────────────────────────────────────────┤
 │ 4. Kết cấu Khuôn 2 tấm: Làm mát đồng đều, tháo khuôn ổn định     │
 └───────────────────────────────────────────────────────────────────┘

1. Bố trí 2 lòng khuôn đối xứng đạt hiệu quả vượt trội

Khi so sánh 3 phương án bố trí lòng khuôn:

  • Phương án 1 (2 chi tiết đối xứng, khoảng cách 20mm): Kênh dẫn ngắn, tổn thất áp suất thấp nhất, bảo toàn nhiệt độ dòng chảy.
  • Phương án 2 (4 chi tiết bố trí dạng tròn): Kênh dẫn phức tạp, thể tích nhựa thừa trong runner lớn.
  • Phương án 3 (4 chi tiết bố trí chữ nhật): Dễ dẫn đến hiện tượng đông đặc sớm ở các vị trí xa cuống phun.

Kết quả khẳng định phương án 2 lòng khuôn đối xứng giúp rút ngắn hành trình dẫn keo, đảm bảo dòng nhựa điền đầy đồng thời vào hai khoang trước khi xuất hiện pha chuyển biến đông đặc.

2. Tỷ lệ phối trộn vật liệu PP 50:50 tối ưu kinh tế - kỹ thuật

Thực nghiệm so sánh vật liệu cho thấy Polypropylene (PP) có độ bền kéo đạt $30 - 40\text{ N/mm}^2$ và độ giãn dài $250 - 700%$. Chi tiết giá treo không đòi hỏi yêu cầu quang học hay chịu tải va đập động quá khắc nghiệt. Việc phối trộn 50% PP nguyên sinh + 50% PP tái sinh đảm bảo độ bền kéo trong giới hạn cho phép, giảm hiện tượng tạo bavia so với dùng 100% nhựa tái chế, đồng thời tiết kiệm đáng kể chi phí nguyên liệu thô và giảm phát thải môi trường.

3. Kiểm soát khuyết tật dòng chảy thông qua Moldex3D

Mô phỏng động học trên Moldex3D ghi nhận:

  • Nhựa điền đầy hoàn toàn $100%$ lòng khuôn ở áp suất phun tối ưu, không xuất hiện hiện tượng thiếu liệu (short shot).
  • Vị trí cổng phun (gate) được xác định chính xác tại vùng có tiết diện trung bình, giúp phân bố áp suất đồng đều.
  • Các đường hàn (weld lines) hình thành tại các khu vực có gân tăng cứng nhưng nhiệt độ tiếp xúc của hai dòng nhựa vẫn đủ cao, đảm bảo liên kết phân tử bền vững.
  • Vị trí bẫy khí (air traps) được định vị chính xác ở cuối dòng chảy, làm cơ sở để bố trí các rãnh thoát khí trên mặt phân khuôn với chiều sâu thích hợp nhằm loại bỏ hoàn toàn nguy cơ cháy khét sản phẩm.

4. Tối ưu hóa chu kỳ làm nguội và hệ thống đẩy

Hệ thống đường nước làm mát được thiết kế riêng biệt cho cả tấm khuôn âm (Cavity) và tấm khuôn dương (Core), giúp cân bằng gradient nhiệt độ bề mặt khuôn, rút ngắn thời gian làm nguội ($t_c = 30\text{ s}$) và kiểm soát biến dạng cong vênh (warpage) trong giới hạn dung sai cho phép ($\le 0{,}15\text{ mm}$).

Đóng góp khoa học (250-300 từ)

  • Về mặt phương pháp luận (Methodological Innovations): Đề tài thiết lập một quy trình chuẩn hóa kết hợp giữa thiết kế hình học CAD, tính toán giới hạn cơ - nhiệt máy ép và mô phỏng động lực học dòng chảy CAE. Quy trình này loại bỏ phương pháp thiết kế mò mẫm truyền thống, cho phép kỹ sư phát hiện và khắc phục các khuyết tật khuôn mẫu ngay trên môi trường số hóa trước khi tiến hành cắt gọt kim loại.
  • Về mặt ứng dụng thực tiễn (Practical Applications): Hoàn thiện bộ hồ sơ thiết kế kỹ thuật 2D/3D chi tiết cùng quy trình công nghệ gia công chi tiết từng tấm khuôn (tấm đế, tấm gối, vỏ khuôn, lõi lòng khuôn, khối insert). Bộ tài liệu có thể đưa trực tiếp vào sản xuất tại các xưởng cơ khí chế tạo máy mà không cần trải qua bước chỉnh sửa thiết kế.
  • Về mặt giáo dục và xã hội (Educational & Social Value): Đóng góp nguồn tài liệu giảng dạy và nghiên cứu thực tiễn phong phú cho sinh viên ngành Cơ khí Chế tạo máy, Công nghệ Khuôn mẫu tại HCMUTE; đồng thời thúc đẩy các giải pháp kỹ thuật xanh hướng tới việc tái chế rác thải nhựa công nghiệp.

Đối tượng quan tâm (200-250 từ)

  ┌────────────────────────────────────────────────────────────────────────┐
  │                        ĐỐI TƯỢNG QUAN TÂM CHÍNH                        │
  ├────────────────────────────┬───────────────────────────────────────────┤
  │ Nhóm học thuật & nghiên cứu│ • Giảng viên, sinh viên Cơ khí Chế tạo    │
  │                            │ • Nhà nghiên cứu vật liệu Polymer         │
  ├────────────────────────────┼───────────────────────────────────────────┤
  │ Kỹ sư & Doanh nghiệp khuôn │ • Kỹ sư thiết kế khuôn (Tooling Designer) │
  │                            │ • Xưởng gia công cơ khí CNC, máy ép nhựa  │
  ├────────────────────────────┼───────────────────────────────────────────┤
  │ Doanh nghiệp sản xuất nhựa │ • Đơn vị sản xuất đồ nhựa dân dụng/nông   │
  │                            │   nghiệp (móc treo, khay giá sấy nông sản)│
  └────────────────────────────┴───────────────────────────────────────────┘
  1. Sinh viên và Giảng viên khối ngành Cơ khí - Chế tạo máy: Nguồn tham khảo hoàn chỉnh về các bước tính toán động lực học khuôn ép phun, kỹ thuật phân tích mặt phân khuôn trên Creo và mô phỏng trên Moldex3D.
  2. Kỹ sư thiết kế khuôn (Mold / Tooling Engineers): Cung cấp các thông số tham chiếu thực tế về kích thước hệ thống kênh dẫn nhựa, bố trí chốt giật đuôi keo, tính toán đường kính kênh làm nguội và hệ thống chốt đẩy chuẩn Misumi.
  3. Doanh nghiệp sản xuất nhựa công nghiệp & gia dụng: Giải pháp tối ưu hóa chi phí sản xuất thông qua công thức phối trộn vật liệu nhựa tái sinh kết hợp nguyên sinh.

FAQ (Hỏi đáp nhanh về nghiên cứu) (250-300 từ)

1. Phát hiện quan trọng nhất của đề tài là gì?

Phát hiện cốt lõi là việc chứng minh phương án 2 lòng khuôn đối xứng kết hợp cổng phun tối ưu trên Moldex3D giúp quá trình điền đầy đạt 100%, cân bằng áp suất tuyệt đối và loại bỏ hoàn toàn các khuyết tật thiếu keo hay cháy khí so với các phương án 4 lòng khuôn.

2. Phương pháp nghiên cứu trong đề tài có điểm gì đặc biệt?

Nghiên cứu ứng dụng phương pháp kỹ thuật đồng thời (Concurrent Engineering): kết hợp tính toán lý thuyết với mô phỏng dòng chảy CAE (Moldex3D) và chuẩn hóa linh kiện khuôn theo catalog MISUMI, giúp đảm bảo tính khả thi gia công cơ khí chính xác 100%.

3. Kết quả phối trộn vật liệu PP có thể khái quát hóa (generalize) cho sản phẩm khác không?

Có. Tỷ lệ 50% PP nguyên sinh và 50% PP tái sinh hoàn toàn có thể áp dụng cho các sản phẩm nhựa kỹ thuật và dân dụng không yêu cầu độ trong suốt quang học hoặc điều kiện chịu tải khắc nghiệt, giúp giảm 20-30% chi phí vật liệu.

4. Hướng nghiên cứu tiếp theo (Next steps) của đề tài là gì?

Nhóm đề xuất tiếp tục chế tạo bộ khuôn mẫu thực tế trên máy CNC, tiến hành ép thử nghiệm trên máy JSW để đo đạc độ co ngót thực tế, từ đó tinh chỉnh hệ số co rút cho các loại nhựa kỹ thuật đặc thù khác.

5. Ứng dụng thực tế của bộ khuôn này là gì?

Khuôn được thiết kế để sản xuất hàng loạt chi tiết giá treo chịu lực, ứng dụng trong ngành chế biến nông sản (giá treo hoa quả/hồng sấy gió) hoặc móc treo phụ kiện trong công nghiệp dân dụng.

Kết luận (150 từ)

Công trình nghiên cứu khoa học "Thiết kế khuôn cho chi tiết Giá treo" của nhóm tác giả tại Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) dưới sự hướng dẫn của TS. Nguyễn Vinh Dự là một công trình ứng dụng toàn diện và chất lượng. Bằng việc kết hợp nhuần nhuyễn giữa phần mềm mô hình hóa 3D SolidWorks, Creo và công cụ phân tích động học Moldex3D, đề tài đã giải quyết trọn vẹn bài toán từ tối ưu hóa kết cấu hình học, lựa chọn vật liệu PP phối trộn đến thiết kế chi tiết bộ khuôn hai tấm đạt tiêu chuẩn công nghiệp.

Kết quả nghiên cứu mở ra hướng đi hiệu quả cho các kỹ sư trẻ trong việc làm chủ công nghệ thiết kế khuôn mẫu chính xác, nâng cao hàm lượng khoa học trong sản xuất cơ khí nội địa. Các doanh nghiệp và nhà nghiên cứu quan tâm có thể ứng dụng trực tiếp tài liệu kỹ thuật này vào việc phát triển các dòng khuôn ép nhựa tương tự trong sản xuất hàng loạt.
