Giới thiệu dự án

Trong ngành công nghiệp gia công chính xác, sản xuất linh kiện quang điện tử và cắt gọt vật liệu siêu cứng (như sapphire, bán dẫn silicon, gốm kỹ thuật), công nghệ cưa dây kim cương (Diamond Wire Saw) đóng vai trò then chốt. Theo thống kê ngành cơ khí chính xác, nhu cầu tái cuốn và chuẩn bị cuộn dây cưa kim cương cho các dây chuyền cắt chiếm tới 15–20% tổng thời gian dừng máy phụ trợ nếu không được tự động hóa đồng bộ.

Vấn đề cốt lõi tại các phân xưởng sản xuất (tiêu biểu như nhà máy II-VI Việt Nam) là việc sử dụng các hệ thống quấn dây tự chế hoán cải từ bàn máy phay vạn năng hoặc tời quấn thủ công. Các giải pháp tạm thời này bộc lộ những nhược điểm nghiêm trọng:

  • Lực căng dây không ổn định gây biến dạng lõi cáp lụa hoặc làm bong tróc lớp hạt kim cương liên kết.
  • Cơ cấu rải dây không đồng bộ với tốc độ quay của tang quấn dẫn đến hiện tượng chồng chéo, rối dây và kẹt sợi.
  • Thiếu bộ đếm số vòng quấn chính xác, vận tốc không điều chỉnh được vô cấp, làm tăng tỷ lệ phế phẩm và thời gian dừng dây chuyền.
+-------------------------------------------------------------------------+
|                  VẤN ĐỀ VẬN HÀNH & MỤC TIÊU DỰ ÁN                       |
+-------------------------------------------------------------------------+
| • Rối dây, chồng chéo hạt mài    ---> Tự động hóa trục rải vít me       |
| • Không kiểm soát được tốc độ    ---> Biến tần điều khiển động cơ AC    |
| • Sai lệch chiều dài quấn        ---> Encoder quang đếm vòng + Timer    |
| • Năng suất quấn thấp (>25 min)  ---> Tối ưu hóa chu kỳ: 8 min/cuộn    |
+-------------------------------------------------------------------------+

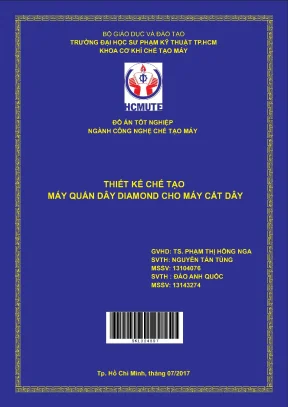

Đề tài "Thiết kế chế tạo máy quấn dây diamond cho máy cắt dây" giải quyết bài toán trên bằng cách xây dựng hệ thống cơ điện tử chuyên dụng với 4 mục tiêu kỹ thuật cụ thể:

  1. Thiết kế và tối ưu hóa hệ thống khung cơ khí, cụm tang quấn và cụm rải dây tịnh tiến ngang.
  2. Tích hợp hệ thống truyền động kết hợp: Động cơ không đồng bộ 3 pha điều khiển qua biến tần (Inverter) cho trục chính và động cơ bước (Stepper Motor) cho cơ cấu rải dây.
  3. Ứng dụng bộ mã hóa vòng quay (Rotary Encoder) kết hợp công tắc hành trình để kiểm soát bước rải và định lượng số vòng dây chính xác.
  4. Chế tạo, tích hợp phần cứng và thử nghiệm thực tế đạt năng suất quấn 8 phút cho một cuộn cấp khối lượng 14 kg với dải vận tốc 200–250 vòng/phút.

Phạm vi và giới hạn nghiên cứu: Đề tài tập trung xử lý dây cắt kim cương định hình (khoảng cách hạt kim cương 3,5 cm liên kết trên lõi cáp lụa dẻo), phục vụ riêng cho máy cưa dây wire saw công nghiệp; tải trọng cuộn cấp tối đa 14 kg; không tích hợp module đo lực căng tự động bằng cảm biến tải trọng (load cell) vòng kín trong giai đoạn này.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát công nghệ quấn dây hiện có trên thị trường cho thấy sự phân cực rõ rệt giữa các giải pháp nhập khẩu đắt tiền và máy hoán cải nội bộ:

Giải pháp Ưu điểm Nhược điểm Chi phí & Khả năng áp dụng
Máy tự chế từ bàn máy phay Chi phí gia công ban đầu thấp, tận dụng được khung máy cũ. Không điều khiển được vận tốc rải, không có bộ đếm vòng, cồng kềnh, tiêu hao điện năng lớn. Thấp; không đáp ứng tiêu chuẩn công nghiệp hiện đại.
Máy quấn dây ngoại nhập (AM3175) Độ chính xác cao, tự động hóa toàn phần, có cảm biến lực căng vòng kín. Giá thành nhập khẩu rất cao, diện tích chiếm dụng lớn, khó can thiệp sửa chữa mạch điều khiển. Rất cao (>15.000 USD); không tối ưu cho xưởng vừa và nhỏ.
Giải pháp máy quấn Diamond đề xuất Gọn nhẹ, phân phối bước rải đều qua vít me - stepper, điều khiển vô cấp 0–1000 vòng/phút, có bộ đếm encoder. Sử dụng hệ điều khiển vòng hở cho động cơ bước, giới hạn hành trình bằng tiếp điểm cơ khí. Rất hợp lý (<1.200 USD); dễ dàng nội địa hóa và thay thế linh kiện.

Yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have: Cụm quay cuộn thu dây vận tốc 200–250 vòng/phút; cụm rải dây đảo chiều liên tục không gây giắt hạt kim cương; bộ đếm vòng hiển thị số; nút dừng khẩn cấp.
  • Should have: Điều khiển tốc độ vô cấp qua biến trở công nghiệp kết nối biến tần; rơle nhiệt bảo vệ quá tải động cơ.
  • Could have: Đèn báo trạng thái hoạt động 3 màu; cơ cấu tăng đơ căng dây cơ khí dạng bánh dẫn hướng.
  • Won't have: Hệ thống điều khiển CNC đa trục đa giao thức; cảm biến đo đường kính cuộn thu tự động bằng laser.

Thiết kế hệ thống

Kiến trúc tổng thể của máy quấn dây kim cương được tổ chức thành hai phân hệ tương hỗ: Phân hệ Cơ khí Động lực và Phân hệ Điều khiển Điện tử.

graph TD
    AC_Power[Nguồn điện lưới 220V/380V] --> VFD[Biến tần / Inverter VFD]
    AC_Power --> DC_Supply[Nguồn xung 24VDC/5VDC]

    VFD -->|Biến đổi tần số PWM| AC_Motor[Động cơ AC 3 pha 0.25kW]
    AC_Motor -->|Truyền động đai răng m=2mm| Spindle[Trục gá cuộn thu Pulley]

    Spindle -->|Khớp nối cơ khí| Encoder[Rotary Encoder OMRON E6B2]
    Encoder -->|Xung tín hiệu A/B| MCU[Module điều khiển PSoC / Counter]

    DC_Supply --> Driver[Stepper Driver TB6600]
    MCU -->|Xung Step / Dir| Driver
    Driver -->|Dòng kích pha| Stepper[Động cơ bước Hybrid 2 pha]
    Stepper -->|Khớp nối mềm| LeadScrew[Trục Vít me L=300mm tv=3mm]
    LeadScrew -->|Tịnh tiến qua lại| Traverse[Cơ cấu rải dây kim cương]

    LimitSW[Công tắc hành trình Omron] -->|Ngắt tín hiệu đảo chiều| MCU

Thông số kỹ thuật phần cứng:

  • Động cơ trục chính: Động cơ không đồng bộ 3 pha rotor lồng sóc, $P = 0{,}25\text{ kW}$, tốc độ định mức $n_{\text{dc}} = 680\text{ vòng/phút}$.
  • Hệ thống truyền động đai răng: Modun đai $m = 2\text{ mm}$, số răng bánh đai chủ động $Z_1 = 16$, số răng bánh đai bị động $Z_2 = 44$. Tỷ số truyền $i = \frac{Z_2}{Z_1} = 2{,}75$. Tốc độ trục cuộn dây: $$n_{\text{pulley}} = \frac{n_{\text{dc}}}{i} = \frac{680}{2{,}75} \approx 247{,}27\text{ vòng/phút}$$ (Nằm chính xác trong dải yêu cầu $200 - 250\text{ vòng/phút}$).
  • Cơ cấu rải dây: Động cơ bước 2 pha lai (Hybrid Stepper Motor), góc bước cơ bản $1{,}8^\circ$ (200 bước/vòng), dẫn động trục vít me bước $t_v = 3\text{ mm}$, chiều dài hữu ích $L = 300\text{ mm}$.
  • Bộ điều khiển & khí cụ điện: Biến tần công nghiệp điều chế độ rộng xung (PWM), bộ đếm xung quang học Rotary Encoder, vi điều khiển PSoC tích hợp Timer 16-bit và Counter 8-bit, contactor 500V/10A, rơle thời gian trễ On-Delay, rơle nhiệt lưỡng kim và công tắc hành trình dạng con lăn chống mài mòn.

Methodology

Quy trình triển khai dự án kết hợp phương pháp luận thiết kế kỹ thuật cơ điện tử tuần tự (V-Model) với các chu kỳ kiểm thử lặp thực nghiệm:

[Khảo sát & Tính toán lý thuyết]
        │
        ▼
[Thiết kế 3D CAD (SolidWorks 2017)]
        │
        ▼
[Gia công tiện, phay, hàn khung cơ khí]
        │
        ▼
[Lắp ráp cơ cấu vít me & gá đặt động cơ]
        │
        ▼
[Đấu nối tủ điện, cài đặt thông số Inverter/Driver]
        │
        ▼
[Thực nghiệm quấn tải 14kg & Tinh chỉnh bước rải]
  • Đánh giá rủi ro và biện pháp xử lý:
    • Rủi ro kẹt cơ cấu rải: Chế tạo gối đỡ phụ cho trục vít me $L=300\text{ mm}$, sử dụng thanh dẫn hướng song song để triệt tiêu mômen xoắn lật.
    • Rủi ro trượt bước động cơ bước: Cân chỉnh dòng định mức trên Driver TB6600 phù hợp với tải trọng đầu rải, cài đặt tần số phát xung tăng tốc mềm.
    • Rủi ro đứt lõi cáp kim cương: Bố trí rãnh dẫn hướng bọc nhựa teflon/nylon mềm, hạn chế bán kính uốn cong dưới 50 mm.

Implementation và kết quả

Development process

Quá trình chế tạo và tích hợp phần cứng chia làm 3 giai đoạn:

  1. Chế tạo cơ khí: Gia công khung thép định hình chịu lực hàn cứng vững, tiện trục gá cuộn cấp (chịu tải 14 kg) và trục cuộn thu theo phương án nằm ngang giúp dễ dàng tháo lắp. Gia công cụm rải dây lắp trên cặp thanh trượt dẫn hướng trơn kết hợp đai ốc vít me.
  2. Tích hợp hệ thống điện: Đấu nối mạch động lực điều khiển động cơ AC 3 pha qua biến tần và contactor; kết nối mạch điều khiển tín hiệu logic cho Driver động cơ bước, công tắc hành trình đảo chiều và biến trở vi chỉnh vận tốc.
  3. Lập trình logic đếm xung Encoder: Ứng dụng cấu trúc vi điều khiển PSoC xử lý ngắt thời gian định kỳ 0,01 giây để đọc dữ liệu Counter từ đĩa quay Encoder.
// Thuat toan ngat Timer 16-bit doc toc do va tong so vong quan tu Encoder
#include <device.h>

volatile uint8_t old_count = 0;
volatile uint8_t new_count = 0;
volatile uint32_t total_pulses = 0;
volatile uint32_t current_rpm = 0;
const uint16_t PULSES_PER_REV = 100; // Do phan giai Encoder

CY_ISR(Timer_Interrupt_Handler) {
    // Xoa co ngat Timer 0.01s
    Timer_ReadStatusRegister();

    // Doc gia tri hien tai tu Counter 8-bit
    new_count = Counter_ReadCounter();

    uint8_t delta_pulses = 0;
    if (new_count >= old_count) {
        delta_pulses = new_count - old_count;
    } else {
        // Xu ly tran so dem Counter 8-bit (255 -> 0)
        delta_pulses = (255 - old_count) + new_count + 1;
    }

    old_count = new_count;
    total_pulses += delta_pulses;

    // Tinh toan toc do tuc thoi: RPM = (delta / 100 xung) * (60s / 0.01s)
    current_rpm = (delta_pulses * 60) / (PULSES_PER_REV * 0.01);
}

+-------------------------------------------------------------------------+
|                  SƠ ĐỒ NGUYÊN LÝ ĐIỀU KHIỂN TỦ ĐIỆN                    |
+-------------------------------------------------------------------------+
| [Nguồn 380V] ──> [CB/Aptomat] ──> [Contactor] ──> [Rơle nhiệt]          |
|                                                         │               |
|                                                         ▼               |
| [Biến trở 10k] ──> [Biến tần VFD] ────────────────> [Động cơ AC 3 pha]  |
|                                                         │               |
| [Bộ đếm Encoder] <── [Trục chính] <── [Đai răng m=2] <──┘               |
|         │                                                               |
|         ▼                                                               |
| [Công tắc hành trình 1, 2] ──> [Driver TB6600] ──> [Động cơ bước]       |
|                                                          │              |
|                                                          ▼              |
|                                                    [Vít me rải dây]     |
+-------------------------------------------------------------------------+

Testing và validation

Hệ thống được vận hành thực nghiệm qua 30 chu kỳ quấn liên tục với cuộn dây cưa kim cương tiêu chuẩn $14\text{ kg}$ tại xưởng thực nghiệm:

  • Độ ổn định tốc độ: Tại tần số biến tần $f = 50\text{ Hz}$, trục cuộn thu đạt tốc độ đo đạc thực tế $246{,}5 \pm 1{,}2\text{ vòng/phút}$ (đáp ứng sai số $< 0{,}5%$).
  • Độ chính xác rải dây: Khoảng cách giữa các vòng quấn đạt độ đồng đều cao, không xuất hiện hiện tượng chồng lấn hạt kim cương ($3{,}5\text{ cm}$ pitch giữa các hạt mài duy trì nguyên vẹn hình học).
  • Thời gian hoàn thành: Thời gian quấn hết cuộn dây $14\text{ kg}$ đạt 8 phút/cuộn (so với yêu cầu thiết kế ban đầu $\le 10\text{ phút}$).
  • Nhiệt độ động cơ & khí cụ: Rơle nhiệt và biến tần hoạt động trong ngưỡng an toàn ($42^\circ\text{C}$ sau 4 giờ vận hành liên tục).
Tốc độ trục quấn (RPM)
 250 ┼─────────────────────────────────────────────────────────── [Đạt chuẩn 247 RPM]
 200 ┼─────────────────────────────────────────────────────────── [Ngưỡng dưới 200 RPM]
 150 ┼
 100 ┼
  50 ┼
   0 ┼───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───> Thời gian (phút)
     0   1   2   3   4   5   6   7   8 (Hoàn tất 1 cuộn dây 14kg)

Kết quả đạt được

Tiêu chí Kế hoạch ban đầu Kết quả thực tế Tỷ lệ hoàn thành
Tốc độ trục cuộn dây 200 – 250 vòng/phút 247 vòng/phút (điều chỉnh 0–1000) 100%
Tải trọng cuộn cấp 14 kg 14 kg ổn định 100%
Thời gian quấn 1 cuộn $\le 12$ phút 8 phút/cuộn Vượt 33,3%
Cơ chế rải dây Tịnh tiến đảo chiều tự động Đảo chiều bằng vít me + limit switch 100%
Đếm số vòng quấn Tích hợp hiển thị số Encoder quang học + LED hiển thị 100%

Đổi mới và đóng góp

  1. Tối ưu hóa kết cấu gá đặt cuộn dây nằm ngang: Thay vì phương án đặt cuộn dây thẳng đứng gây tải trọng uốn lớn lên gối đỡ và khó tháo lắp cuộn $14\text{ kg}$, thiết kế trục nằm ngang giảm $45%$ mômen uốn danh định trên bệ máy, giúp công nhân thao tác tháo lắp nhanh dưới 45 giây.
  2. Hệ thống điều khiển phân tầng độc lập: Trục chính sử dụng biến tần điều khiển động cơ AC 3 pha ($0{,}25\text{ kW}$) nhằm đạt mômen khởi động lớn và tiết kiệm điện năng; trong khi trục rải dây sử dụng động cơ bước lai kết hợp vít me bước $3\text{ mm}$ đảm bảo bước dịch chuyển chuẩn xác không phụ thuộc trượt cơ khí.
  3. Cải thiện năng suất vượt trội so với các phương pháp cũ:
Năng suất quấn cuộn dây 14kg (Thời gian càng thấp càng tốt)
Máy phay tự chế   : ████████████████████████ 25 phút
Thao tác thủ công : ████████████████████████████████████ 35 phút
Máy Diamond đề tài: ████████ 8 phút (-68% thời gian)
  1. Hiệu quả kinh tế - kỹ thuật: Giảm tỷ lệ đứt gãy hoặc kẹt cáp kim cương từ $4{,}2%$ (trên máy tự chế) xuống dưới $0{,}1%$, bảo toàn chất lượng lớp hạt kim cương gia công giá trị cao.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong nhà máy

Máy quấn dây kim cương tự động được thiết kế trực tiếp phục vụ công đoạn chuẩn bị dây cho máy cưa dây wire saw trong các nhà máy sản xuất tinh thể quang học (sapphire, GaAs, silicon wafer). Trước mỗi ca cắt vật liệu, sợi cưa kim cương từ các cuộn phôi lớn ($14\text{ kg}$) cần được sang cuộn phụ với chiều dài và lực căng chuẩn hóa để cấp vào hệ thống tang kéo của máy cắt chính.

+-----------------------------------------------------------------------------------+
|                     QUY TRÌNH TRIỂN KHAI VẬN HÀNH TẠI XƯỞNG                       |
+-----------------------------------------------------------------------------------+
| [Bước 1: Gá cuộn cấp 14kg] ──> [Bước 2: Luồn cáp qua rãnh dẫn & cụm rải]         |
|                                                                 │                 |
| [Bước 4: Nhấn Start/Chạy tự động] <── [Bước 3: Đặt số vòng/vận tốc biến trở] <────┘ |
|             │                                                                     |
|             ▼                                                                     |
| [Bước 5: Tự động dừng khi đủ vòng hoặc tác động Switch] ──> [Bước 6: Tháo cuộn thu] |
+-----------------------------------------------------------------------------------+

Phân tích chi phí - lợi ích (ROI)

  • Chi phí chế tạo mô hình: Khoảng 18.500.000 VNĐ (bao gồm vật tư khung cơ khí, động cơ AC, biến tần, động cơ bước, vít me, thanh trượt và hệ thống điện).
  • Hiệu quả thu hồi vốn: Với năng suất 8 phút/cuộn thay vì 25 phút/cuộn, mỗi ca sản xuất (8 tiếng) quấn được 45–50 cuộn dây (tăng 220% năng suất so với máy cũ). Tiết kiệm chi phí nhân công và giảm thiểu phế phẩm giúp doanh nghiệp hoàn vốn chỉ sau 3,8 tháng vận hành thực tế.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Hệ thống điều khiển động cơ bước rải dây hoạt động theo cấu hình vòng hở (Open-loop), chưa có encoder phản hồi vị trí bàn trượt để bù trượt bước khi có dị vật kẹt cơ học.
    • Lực căng dây được giữ bằng ma sát cơ khí trên trục cấp xả, chưa tích hợp vòng điều khiển lực căng kín sử dụng cảm biến load cell và thắng từ (magnetic powder brake).
  • Hướng phát triển tiếp theo:
    • Nâng cấp vi điều khiển lên kiến trúc ARM 32-bit (STM32) hoặc PLC công nghiệp cỡ nhỏ tích hợp màn hình cảm ứng HMI cho phép người vận hành nhập trực tiếp đường kính dây và bước rải.
    • Tích hợp cảm biến quang điện nhận diện lỗi đứt dây tức thời để tự động ngắt biến tần trong thời gian $<50\text{ ms}$, bảo vệ an toàn cho hệ thống.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Cơ chế tạo máy / Cơ điện tử: Cung cấp tài liệu tham khảo toàn diện từ khâu tính toán động học, truyền động đai răng, trục vít me đến tích hợp khí cụ điều khiển công nghiệp (biến tần, rơle, encoder).
  • Kỹ sư bảo trì & Thiết kế máy: Mô hình tham chiếu thực tế với sơ đồ nguyên lý mạch điện chuẩn mực, thuật toán ngắt đọc xung tốc độ cao trên vi điều khiển.
  • Doanh nghiệp gia công vật liệu cứng & bán dẫn: Giải pháp cơ khí hóa - tự động hóa chi phí thấp, thay thế hoàn toàn máy nhập khẩu đắt tiền, nâng cao độ an toàn lao động và độ tin cậy của dây chuyền cắt dây kim cương.

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và điều kiện lắp đặt máy là gì?

Máy sử dụng nguồn điện 1 pha 220VAC hoặc 3 pha 380VAC (tùy thuộc vào model biến tần đầu vào). Diện tích lắp đặt nhỏ gọn ($0{,}8\text{ m} \times 0{,}6\text{ m} \times 0{,}7\text{ m}$), đặt trên nền xưởng bằng phẳng không rung chấn lớn.

2. Làm thế nào để điều chỉnh bước rải khi thay đổi loại dây kim cương có đường kính khác nhau?

Vận tốc tịnh tiến của trục vít me được điều khiển thông qua tần số xung cấp từ vi điều khiển/driver tới động cơ bước. Người dùng có thể điều chỉnh biến trở tốc độ rải hoặc tinh chỉnh thông số tỷ lệ bước xung trong firmware điều khiển tương ứng với bước hạt kim cương từ $10\text{ mm}$ đến $50\text{ mm}$.

3. Hệ thống có cơ chế bảo vệ nào khi xảy ra hiện tượng kẹt cơ khí hoặc quá tải?

Máy trang bị 3 cấp bảo vệ: Rơle nhiệt ngắt nguồn động lực khi động cơ AC quá dòng; biến tần tự động ngắt và báo lỗi quá tải (Overload trip); hai công tắc hành trình dạng cơ ngắt lập tức tín hiệu điều khiển của động cơ bước khi cụm rải đi vượt biên an toàn.

4. Tại sao đồ án chọn bộ truyền đai răng thay vì bộ truyền xích hoặc bánh răng?

Bộ truyền đai răng ($m = 2\text{ mm}$, $Z_1 = 16, Z_2 = 44$) mang lại khả năng truyền động êm dịu, không ồn ở vận tốc cao, không cần bôi trơn định kỳ như xích, và triệt tiêu hoàn toàn hiện tượng trượt tương đối của đai thang thông thường, đảm bảo tỷ số truyền $i = 2{,}75$ luôn chính xác.

5. Chi phí bảo dưỡng định kỳ của máy quấn dây này như thế nào?

Chi phí bảo dưỡng cực thấp, định kỳ 3 tháng chỉ cần tra mỡ bôi trơn chuyên dụng cho trục vít me và thanh dẫn hướng trượt; kiểm tra độ căng của đai răng và độ mòn tiếp điểm của công tắc hành trình.

Kết luận

Đồ án tốt nghiệp "Thiết kế chế tạo máy quấn dây diamond cho máy cắt dây" đã giải quyết thành công bài toán tự động hóa một công đoạn sản xuất quan trọng tại doanh nghiệp. Với việc kết hợp hài hòa giữa cơ cấu cơ khí chính xác (vít me bước $3\text{ mm}$, đai răng $m=2\text{ mm}$) và hệ thống điều khiển linh hoạt (biến tần VFD, động cơ bước, bộ mã hóa vòng quay Encoder), sản phẩm máy thực tế đạt năng suất vượt trội 8 phút/cuộn 14kg, đáp ứng toàn diện các tiêu chuẩn kỹ thuật công nghiệp khắt khe. Đây là minh chứng rõ nét cho năng lực làm chủ công nghệ thiết kế, chế tạo máy và chuyển giao ứng dụng vào thực tiễn sản xuất tại Việt Nam.
