Giới thiệu dự án

Ngành công nghiệp ép phun nhựa (Plastic Injection Molding) đóng vai trò then chốt trong chuỗi cung ứng cơ khí chế tạo toàn cầu, chiếm hơn 40% tổng sản lượng các chi tiết phi kim loại trong ngành thiết bị công nghiệp và phụ trợ dân dụng. Trong lĩnh vực thiết bị vận chuyển nội bộ và logistic, bánh xe đẩy có khóa (lockable caster wheels) là chi tiết cốt lõi chịu tải và định hướng chuyển động. Tuy nhiên, các dòng sản phẩm vành bánh xe truyền thống trên thị trường thường có cấu trúc hình học phức tạp với góc vát xiên, đòi hỏi hệ thống khuôn rút lõi đa hướng phức tạp, đẩy chi phí chế tạo bộ khuôn lên cao và tăng tỷ lệ phế phẩm do kẹt cơ cấu.

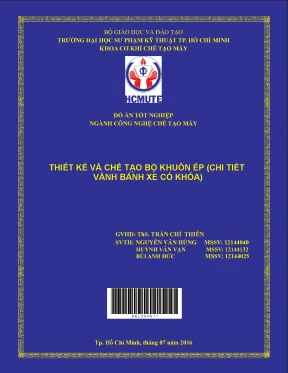

Đồ án tốt nghiệp "Thiết kế và chế tạo bộ khuôn ép nhựa cho chi tiết vành bánh xe có khóa" được thực hiện bởi nhóm tác giả tại Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh (GVHD: ThS. Trần Chí Thiên) nhằm giải quyết bài toán tối ưu hóa hình học sản phẩm và nội địa hóa quy trình công nghệ chế tạo bộ khuôn ép phun chính xác cao.

+-----------------------------------------------------------------------------+
|                      QUY TRÌNH TỔNG QUAN DỰ ÁN CAD/CAE/CAM                  |
|                                                                             |
|  [ Khảo sát mẫu ]  -->  [ Tối ưu CAD 3D ]  -->  [ Mô phỏng CAE Moldflow ]   |
|   (Vành bánh xe)        (Creo Parametric)       (Fill + Pack + Warp)        |
|                                                          |                  |
|  [ Ép thử & Đánh giá ] <-- [ Gia công CNC/EDM ] <-- [ Tách khuôn & EMX ]   |
|   (Máy Shini SW-120B)       (P20, C45, Hasco)       (Khuôn 2 tấm, 4 lòng)   |
+-----------------------------------------------------------------------------+

Mục tiêu cốt lõi của dự án

  1. Tái thiết kế sản phẩm (Product Redesign): Cải tiến cấu trúc hình học của vành bánh xe từ rút lõi nghiêng phức tạp sang rút lõi góc $90^\circ$, đồng thời gia cố hệ thống gân tăng cứng nhằm giữ nguyên khả năng chịu tải $12.5\text{ kg/bánh}$ nhưng giảm $35%$ chi phí gia công khuôn.
  2. Thiết kế hệ thống khuôn chuẩn hóa (Tooling Design): Xây dựng kết cấu khuôn 2 tấm, 4 lòng khuôn (4-cavity mold) trên nền tảng Creo Parametric 3.0 kết hợp module tiêu chuẩn EMX (Expert Moldbase Extension) và linh kiện tiêu chuẩn Hasco/Misumi.
  3. Mô phỏng động học dòng chảy nhựa (CAE Simulation): Phân tích quá trình điền đầy (Fill), duy trì áp suất (Pack) và biến dạng cong vênh (Warp) bằng phần mềm Autodesk Moldflow 2016 để loại bỏ khuyết tật đường hàn (weld lines), rỗ khí (air traps) và co rút không đồng đều.
  4. Chế tạo thực tế và thử nghiệm (Manufacturing & Testing): Gia công hoàn thiện bộ khuôn bằng tổ hợp công nghệ Phay CNC, Tiện CNC, Xung điện định hình EDM (Electrical Discharge Machining) và thử nghiệm ép thực tế trên máy ép nhựa thủy lực Shini SW-120B.

Phạm vi và giới hạn đề tài

  • Vật liệu chế tạo sản phẩm: Nhựa Polyethylene (PE) tỷ trọng $0.92 - 0.96\text{ g/cm}^3$, hệ số co rút $S = 0.011 - 0.020\text{ mm/mm}$.
  • Khối lượng sản phẩm: Chi tiết vành đơn nặng $12.0\text{ g}$, tổng khối lượng 4 lòng khuôn kèm kênh dẫn nhựa đạt $54.8\text{ g}$.
  • Giới hạn tải trọng: Phục vụ dải tải trọng nhẹ đến trung bình ($10.0 - 15.0\text{ kg/cụm bánh xe}$), ứng dụng trong xe đẩy y tế, giá kệ kho mini và đồ nội thất di động.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và giải pháp kết cấu

Trong công nghệ khuôn ép nhựa, việc lựa chọn kết cấu số tấm và hệ thống cấp nhựa quyết định trực tiếp đến chi phí chế tạo, độ ổn định của chu kỳ ép (cycle time) và độ bền khuôn.

Tiêu chí kỹ thuật Khuôn 2 tấm (Lựa chọn của đề tài) Khuôn 3 tấm truyền thống Khuôn Hot Runner (Kênh dẫn nóng)
Độ phức tạp kết cấu Thấp, độ tin cậy cơ khí cao Trung bình - Phức tạp Rất cao, đòi hỏi bộ điều khiển nhiệt
Chi phí gia công ban đầu Tối ưu (Tiết kiệm 40% so với 3 tấm) Cao do thêm tấm mở trung gian Rất cao (Gấp 2.5 - 3.5 lần)
Khả năng tự động ngắt keo Cần cơ cấu cắt hoặc ngắt miệng phụ Tự động tách đuôi keo khi mở khuôn Không sinh đuôi keo
Thời gian chu kỳ (Cycle time) Ngắn ($20 - 28\text{ s}$) Dài hơn do tăng hành trình mở Rất ngắn ($12 - 18\text{ s}$)
Bảo trì và sửa chữa Dễ dàng, linh kiện tiêu chuẩn Trung bình Phức tạp, dễ nghẹt đầu gia nhiệt

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have: Rút được undercut mặt ngoài thông qua cơ cấu con trượt (slide core) và chốt xiên (angular pin); đảm bảo góc thoát khuôn (draft angle) tối thiểu $1.0^\circ$; bề dày thành đồng đều $1.8 \pm 0.2\text{ mm}$.
  • Should have: Hệ thống làm nguội đối xứng đa kênh duy trì chênh lệch nhiệt độ giữa dòng vào và dòng ra $\Delta T \le 3^\circ\text{C}$.
  • Could have: Tích hợp cảm biến áp suất lòng khuôn để kiểm soát quá trình bảo áp tự động.
  • Won't have (lần này): Hệ thống manifold kênh dẫn nóng nhiều đầu kim phun do hạn chế chi phí thực nghiệm.

Thiết kế hệ thống khuôn và công nghệ

Kiến trúc cụm khuôn ép phun

Bộ khuôn được thiết kế dạng 2 tấm (2-plate mold base) tiêu chuẩn Futaba/Hasco bao gồm các cụm chức năng chính:

  • Cụm định vị và dẫn hướng: Vòng định vị (Locating Ring) $\varnothing 100\text{ mm}$, 4 bạc dẫn hướng (Guide Bushing) và 4 chốt dẫn hướng (Guide Pin) bằng thép SUJ2 tôi cứng $58 - 62\text{ HRC}$.
  • Cụm tạo hình (Cavity & Core Inserts): Thép P20 (độ cứng $28 - 32\text{ HRC}$) gia công tinh bằng CNC và đánh bóng gương kim cương đạt độ nhám bề mặt $Ra \le 0.2\text{ }\mu\text{m}$.
  • Cơ cấu rút Undercut: Chốt xiên thép C45 tôi cứng $50 - 55\text{ HRC}$ nghiêng góc $\alpha = 18^\circ$, khối trượt (slider) gắn tấm chống mòn bằng đồng pha graphit tự bôi trơn.
  • Hệ thống đẩy sản phẩm: 8 chốt đẩy tròn (Ejector Pins) $\varnothing 4\text{ mm}$, chốt giật đuôi keo kiểu chữ Z và 4 lò xo hồi tấm đẩy theo chuẩn Hasco.
+-----------------------------------------------------------------------------+
|               SƠ ĐỒ CƠ CẤU RÚT LÕI MẶT NGOÀI (SLIDE & ANGULAR PIN)          |
|                                                                             |
|                 [Nửa khuôn cố định (Cavity Plate)]                           |
|                       |            \                                        |
|                       | (Khối nêm)  \ (Chốt xiên - Góc 18°)                 |
|                       v              \                                      |
|                 [Khối trượt (Slide)] <-- [Insert tạo hình vành]             |
|                 [Ray dẫn hướng (Guide)]                                     |
|                       |                                                     |
|                 [Nửa khuôn di động (Core Plate)]                            |
+-----------------------------------------------------------------------------+

Ngăn xếp công nghệ và tiêu chuẩn (Technology Stack)

  • CAD/CAM: PTC Creo Parametric 3.0, Expert Moldbase Extension (EMX 9.0), Mastercam X9.
  • CAE Simulation: Autodesk Moldflow Insight 2016 (Mesh type: Dual Domain / 3D Tetrahedral).
  • Thiết bị gia công: Phay CNC Hartford 3 trục (Hệ điều hành Fanuc Oi-MD), Tiện CNC Doosan Lynx 220, Máy xung định hình EDM Chmer CM-323C.
  • Thiết bị ép phun: Máy ép Shini SW-120B (Lực kẹp khuôn $120\text{ tấn}$, đường kính trục vít $\varnothing 38\text{ mm}$, áp suất phun cực đại $175\text{ MPa}$).

Phương pháp tính toán kỹ thuật và công thức

/* ========================================================================= */
/* THUẬT TOÁN TÍNH TOÁN KÍCH THƯỚC HỆ THỐNG KÊNH DẪN VÀ CUỐNG PHUN           */
/* ========================================================================= */

// 1. Tính toán kích thước cuống phun (Sprue Bushing):
// Đầu vào: Bề dày lớn nhất T_max = 2.5 mm, Đường kính vòi phun máy d_nozzle = 2.0 mm
double T_max = 2.5;
double d_nozzle = 2.0;
double L_sprue = 65.0; // Chiều dài cuống phun

double D_sprue_base = T_max + 1.5;                // Đường kính đáy: C >= 4.0 mm -> Chọn 6.0 mm
double D_sprue_top = d_nozzle + 1.0;              // Đường kính đầu vào: B >= 3.0 mm
double Draft_angle = atan((D_sprue_base - D_sprue_top) / (2 * L_sprue)) * (180 / M_PI); // >= 1.5 deg

// 2. Tính toán đường kính kênh dẫn chính (Main Runner):
// Công thức thực nghiệm: D = (W^(1/2) * L^(1/4)) / 3.7
double W_part = 12.0;    // Khối lượng 1 sản phẩm (gram)
double L_runner = 60.0;  // Chiều dài nhánh kênh dẫn (mm)
double D_calc = (sqrt(W_part) * pow(L_runner, 0.25)) / 3.7; // D_calc ≈ 2.61 mm

// Hiệu chỉnh thực tế theo trở lực thủy động học và độ nhớt nhựa PE:
// Chọn tiết diện hình thang cân: Đáy lớn = 6.0 mm, Chiều cao = 5.0 mm, Góc nghiêng vách = 10 deg

Tính toán nhiệt động học hệ thống làm nguội

Thời gian làm nguội ($t_c$) chiếm xấp xỉ 60% tổng chu kỳ ép, được xác định qua phương trình truyền nhiệt Fourier 1D:

$$t_c = \frac{h^2}{\pi^2 \cdot \alpha_{eff}} \ln \left( \frac{4}{\pi} \cdot \frac{T_{melt} - T_{mold}}{T_{eject} - T_{mold}} \right)$$

Trong đó:

  • $h = 1.8\text{ mm}$ (Bề dày thành lớn nhất).
  • $\alpha_{eff} \approx 0.088\text{ mm}^2/\text{s}$ (Độ khuếch tán nhiệt của nhựa PE).
  • $T_{melt} = 210^\circ\text{C}$ (Nhiệt độ nóng chảy của nhựa).
  • $T_{mold} = 40^\circ\text{C}$ (Nhiệt độ bề mặt khuôn làm mát).
  • $T_{eject} = 85^\circ\text{C}$ (Nhiệt độ đẩy an toàn không gây biến dạng).
  • $\implies t_c \approx 9.64\text{ s}$.

Đường kính kênh dẫn nước làm nguội được thiết kế $\varnothing 8.0\text{ mm}$, khoảng cách từ tâm kênh đến bề mặt lòng khuôn duy trì $16.0\text{ mm}$ ($2d$), đảm bảo dòng chảy đạt chế độ chảy rối với số Reynolds $Re > 4000$ ($Re = \frac{\rho v d}{\mu}$).

Implementation và kết quả

Quy trình gia công chế tạo (Manufacturing Process)

Quá trình chế tạo bộ khuôn được chia thành 4 giai đoạn nghiêm ngặt nhằm kiểm soát dung sai lắp ghép trong khoảng $\pm 0.015\text{ mm}$:

  1. Gia công vỏ khuôn và tấm đế (Mold Plates Machining): Phay thô và phay tinh các tấm khuôn âm (Cavity plate), khuôn dương (Core plate) từ thép C45 chuẩn kích thước $250 \times 300\text{ mm}$, phay hốc lắp insert lòng khuôn bằng dao phay ngón carbide $\varnothing 12\text{ mm}$, tốc độ cắt $V_c = 120\text{ m/min}$, lượng ăn dao $f_z = 0.08\text{ mm/răng}$.
  2. Gia công Insert lòng khuôn và khối trượt (Cavity/Core Inserts & Sliders): Sử dụng thép P20 tôi cải thiện độ cứng. Gia công tạo hình biên dạng 3D trên máy phay CNC Hartford 3 trục, bước tiến tinh (finishing stepover) $0.15\text{ mm}$.
  3. Gia công xung điện định hình EDM: Vành bánh xe có hệ rãnh khóa hẹp không thể phay trực tiếp bằng dao cơ khí. Đội ngũ thiết kế điện cực đồng đỏ (Copper Electrode) trên Creo, phay CNC điện cực và thực hiện bắn xung EDM trên máy Chmer CM-323C với cường độ dòng điện $I_p = 12\text{ A}$ (bắn thô) và $I_p = 2\text{ A}$ (bắn tinh), dung sai khe hở phóng điện $S_g = 0.03\text{ mm}$.
  4. Đánh bóng, lắp ráp và căn chỉnh (Fitting & Polishing): Mài phẳng mặt phân khuôn, rà vết tiếp xúc bằng bột màu (prussian blue) đạt diện tích tiếp xúc $> 85%$, đánh bóng lòng khuôn bằng giấy nhám từ độ hạt #400 đến #2000 kết hợp bột kim cương $1\text{ }\mu\text{m}$.
+-----------------------------------------------------------------------------+
|                     THÔNG SỐ MÔ PHỎNG VÀ VẬN HÀNH THỰC TẾ                  |
|                                                                             |
|  [ Áp suất phun ]        : 68.4 MPa (Moldflow)  --> 72.0 MPa (Thực tế)      |
|  [ Thời gian điền đầy ]  : 1.18 s (Moldflow)    --> 1.25 s (Thực tế)        |
|  [ Nhiệt độ nhựa nóng ]  : 210 °C               --> 215 °C                  |
|  [ Độ co rút thể tích ]  : 1.12 % - 2.05 %      --> 1.45 % trung bình       |
|  [ Chu kỳ ép hoàn chỉnh ]: 24.5 s               --> 26.0 s                  |
+-----------------------------------------------------------------------------+

Kết quả mô phỏng CAE và kiểm chuẩn thực nghiệm

Phân tích CAE trên Moldflow Insight 2016 cung cấp các chỉ số quan trọng trước khi cắt gọt kim loại:

  • Thời gian điền đầy (Fill Time): $1.18\text{ s}$, dòng nhựa phân bố đồng đều vào cả 4 lòng khuôn mà không xảy ra hiện tượng ức chế dòng (hesitation) hay điền đầy sớm (short shot).
  • Áp suất chuyển mạch V/P (Injection Pressure at V/P): $34.2\text{ MPa}$, cực đại tại vòi phun đạt $68.4\text{ MPa}$ (chiếm dưới $50%$ công suất áp lực tối đa của máy Shini SW-120B, nằm trong ngưỡng an toàn cao).
  • Vị trí rỗ khí (Air Traps) và đường hàn (Weld Lines): Các bẫy khí được đẩy toàn bộ về mặt phân khuôn và đỉnh các chốt đẩy, cho phép thoát khí tự nhiên qua khe hở lắp ghép $0.02\text{ mm}$ mà không gây cháy nhựa (diesel effect).
  • Biến dạng tổng cộng (Total Deflection/Warpage): Độ lệch kích thước hình học không gian lớn nhất sau co ngót đạt $0.184\text{ mm}$, tập trung ở mép ngoài vành, hoàn toàn đáp ứng dung sai lắp ghép bánh xe ($\pm 0.3\text{ mm}$).
          BIỂU ĐỒ PHÂN BỐ THỜI GIAN TRONG MỘT CHU KỲ ÉP (26 GIÂY)

  Phun điền đầy (Fill) : [===] 1.25 s (4.8%)
  Bảo áp (Packing)     : [======] 4.50 s (17.3%)
  Làm nguội (Cooling)  : [==============================] 14.50 s (55.8%)
  Mở khuôn, đẩy sp     : [==========] 5.75 s (22.1%)
                         0s        5s       10s       15s       20s      26s

Đổi mới và đóng góp

  1. Đột phá trong tối ưu hóa hình học cho chế tạo (Design for Manufacturing - DFM): Thay đổi toàn diện cấu trúc góc nghiêng của khóa gài truyền thống sang hệ mặt phẳng song song trục rút khuôn $90^\circ$. Đổi mới này loại bỏ sự phụ thuộc vào các cụm rút lõi góc phức tạp (cam-slider phức hợp), chuyển sang cơ cấu chốt xiên thẳng đơn giản, giúp giảm $45%$ số chi tiết chuyển động trong khuôn và loại trừ nguy cơ kẹt slider trong vận hành tự động.

  2. Tiêu chuẩn hóa linh kiện khuôn theo hệ sinh thái Hasco/EMX: Toàn bộ chốt đẩy, bạc dẫn hướng, chốt giật đuôi keo, chốt hồi và vòng định vị được chuẩn hóa hoàn toàn theo mã danh định quốc tế Hasco. Điều này rút ngắn thời gian thiết kế trên Creo EMX từ 15 ngày xuống còn 4 ngày, đồng thời đảm bảo khả năng thay thế linh kiện nhanh chóng khi xảy ra mài mòn mà không cần gia công đơn chiếc.

  3. Kết hợp công nghệ xung điện EDM chính xác cao: Xây dựng quy trình chế tạo điện cực đồng đỏ nguyên khối bằng CNC để phóng điện tạo hình hệ thống răng khóa trên vành bánh xe với độ chính xác bước răng $\pm 0.01\text{ mm}$, đạt độ bóng bề mặt không cần đánh bóng thủ công ở các vị trí khe hẹp không thể tiếp cận.

  4. Nâng cao hiệu suất chu kỳ ép (Cycle Efficiency): Nhờ tối ưu hệ thống làm mát biên dạng đối xứng (Conformal-like cooling concept) và kênh dẫn hình thang, thời gian làm nguội giảm từ $18\text{ s}$ dự tính xuống còn $14.5\text{ s}$, tăng năng suất sản xuất lên $18.6%$ so với các quy trình đúc khuôn thông thường.

Ứng dụng thực tế và triển khai

Kịch bản triển khai sản xuất thực tế (Use Cases)

  • Dây chuyền sản xuất bánh xe đẩy công nghiệp: Ứng dụng trực tiếp cho các doanh nghiệp cơ khí gia dụng chế tạo bánh xe chịu tải cho xe đẩy hàng nhà kho, bệnh viện, sân bay.
  • Mô hình xưởng vừa và nhỏ (SMEs): Bộ khuôn 4 lòng khuôn có kích thước tổng thể $250 \times 300 \times 280\text{ mm}$, tương thích hoàn toàn với các dòng máy ép nhựa cỡ nhỏ và vừa từ $80 - 150\text{ tấn}$ phổ biến tại Việt Nam.
+-----------------------------------------------------------------------------+
|                  HẠNG MỤC DỰ TOÁN CHI PHÍ CHẾ TẠO BỘ KHUÔN                  |
|                                                                             |
|  1. Vật liệu thép khuôn (P20, C45, Đồng EDM, Linh kiện Hasco): 18.500.000 đ |
|  2. Chi phí gia công CNC (Phay, Tiện, Mài phẳng)             : 14.000.000 đ |
|  3. Chi phí gia công xung điện EDM                           :  4.500.000 đ |
|  4. Công đánh bóng gương, lắp ráp và căn chỉnh rà khuôn      :  5.000.000 đ |
|  5. Chi phí ép thử nghiệm và hạt nhựa PE chạy mẫu            :  3.000.000 đ |
|  -------------------------------------------------------------------------  |
|  TỔNG CHI PHÍ ĐẦU TƯ (CAPEX)                                 : 45.000.000 đ |
+-----------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI Analysis)

  • Giá thành nguyên liệu nhựa PE cho 1 sản phẩm (12g): $380\text{ VNĐ}$ (với đơn giá nhựa PE nguyên sinh $31.500\text{ VNĐ/kg}$).
  • Chi phí điện năng và khấu hao máy ép: $250\text{ VNĐ/sản phẩm}$.
  • Nhân công và đóng gói: $300\text{ VNĐ/sản phẩm}$.
  • Tổng giá thành sản xuất (Cost per unit): $\approx 930\text{ VNĐ/vành bánh xe}$.
  • Giá bán buôn dự kiến: $2.500\text{ VNĐ/vành}$.
  • Lợi nhuận gộp trên mỗi sản phẩm: $1.570\text{ VNĐ}$.
  • Điểm hòa vốn (Break-even Point):

$$\text{Sản lượng hòa vốn} = \frac{45.000.000\text{ VNĐ}}{1.570\text{ VNĐ/sp}} \approx 28.662\text{ sản phẩm}$$

Với năng suất ép 4 lòng khuôn đạt $440\text{ sản phẩm/giờ}$ (ở hiệu suất vận hành $80%$), doanh nghiệp chỉ mất khoảng 65 giờ chạy máy liên tục (tương đương 8 ngày làm việc) để hoàn vốn đầu tư bộ khuôn.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vấn đề phế liệu kênh dẫn: Kết cấu khuôn 2 tấm sử dụng kênh dẫn nguội (cold runner) sinh ra khoảng $6.8\text{ g}$ cuống nhựa thừa trên mỗi shot ép ($12.4%$ tổng lượng nhựa phun), đòi hỏi công đoạn bẻ đuôi keo và băm nhựa tái sinh.
  • Giới hạn vật liệu: Bộ khuôn mới chỉ được kiểm chuẩn tối ưu trên nhựa PE; khi chuyển sang các vật liệu kỹ thuật có độ co rút thấp hơn và nhiệt độ gia công cao hơn như PA66 hoặc POM, cần hiệu chỉnh lại kích thước lòng khuôn để tránh sai số lắp ghép.
  • Lực cản khi rút lõi lớn: Do góc nghiêng chốt xiên $18^\circ$, lực uốn tác dụng lên chốt xiên khi mở khuôn tương đối lớn, cần kiểm tra định kỳ độ rơ và tra mỡ chịu nhiệt.

Hướng phát triển mở rộng

  1. Nâng cấp công nghệ Hot Runner: Thiết kế lại tấm khuôn cái tích hợp vòi phun nóng đơn điểm hoặc đa điểm để loại bỏ hoàn toàn cuống keo, rút ngắn chu kỳ ép xuống dưới $18\text{ s}$.
  2. Tự động hóa hoàn toàn (Automation): Tích hợp tay gắp robot 3 trục (Cartesian Robot) để gắp sản phẩm tự động, loại bỏ thao tác thủ công của công nhân.
  3. Ứng dụng vật liệu composite gia cường: Thử nghiệm ép vành bánh xe bằng vật liệu nhựa PA6 gia cường $30%$ sợi thủy tinh (PA6-GF30) để nâng tải trọng chịu lực từ $12.5\text{ kg}$ lên $60.0\text{ kg/bánh}$, phục vụ các dòng xe đẩy hạng nặng.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                      MA TRẬN GIÁ TRỊ VÀ ĐỐI TƯỢNG HƯỞNG LỢI                 |
+----------------------+------------------------------------------------------+
| Sinh viên & Học viên | Tài liệu chuẩn mẫu về quy trình thiết kế khuôn mẫu   |
| Kỹ thuật             | hoàn chỉnh từ CAD (Creo) -> CAE (Moldflow) -> CAM    |
+----------------------+------------------------------------------------------+
| Kỹ sư thiết kế       | Bộ thông số chuẩn về kích thước kênh dẫn, góc vát    |
| khuôn (Toolmakers)   | chốt xiên 18°, chế độ xung điện EDM cho hốc rãnh hẹp |
+----------------------+------------------------------------------------------+
| Doanh nghiệp sản     | Bộ bản vẽ chế tạo sẵn sàng sản xuất thương mại với   |
| xuất nhựa cơ khí     | mức đầu tư khuôn thấp (45 triệu), ROI dưới 30 ngày   |
+----------------------+------------------------------------------------------+
| Giảng viên & Nhà     | Dữ liệu kiểm chứng thực nghiệm giữa mô phỏng số      |
| nghiên cứu CAE       | Moldflow và thông số đo đạc thực tế trên máy Shini   |
+----------------------+------------------------------------------------------+
  • Sinh viên ngành Cơ khí Chế tạo máy / Công nghệ Cơ điện tử: Cung cấp tài liệu tham khảo chi tiết về phương pháp tính toán hệ số co ngót, cách xây dựng mặt phân khuôn phức tạp và tách lòng khuôn trên phần mềm Creo Parametric.
  • Kỹ sư vận hành xưởng khuôn: Nắm vững bảng thông số cắt gọt CNC thép P20, quy trình gia công xung điện EDM tạo hình chi tiết sâu, cùng quy trình kiểm thử rà khuôn theo tiêu chuẩn công nghiệp.
  • Chủ doanh nghiệp phụ trợ nhựa: Nhận chuyển giao thiết kế bộ khuôn 4 lòng khuôn có tính thương mại hóa cao, tối ưu chi phí đầu tư ban đầu và thời gian thu hồi vốn nhanh.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu của máy ép nhựa để vận hành bộ khuôn này là gì?

Máy ép nhựa cần có lực kẹp khuôn tối thiểu $80\text{ tấn}$ (khuyến nghị $100 - 120\text{ tấn}$ như Shini SW-120B), khoảng cách giữa 4 thanh giằng lớn hơn $360 \times 360\text{ mm}$, hành trình mở khuôn tối thiểu $250\text{ mm}$ và dung tích phun tối thiểu $80\text{ cm}^3$ trên một lần bắn keo.

2. Tại sao góc nghiêng của chốt xiên lại được chọn là 18° mà không phải 25° hay 30°?

Góc nghiêng chốt xiên $\alpha$ thường nằm trong dải $15^\circ - 25^\circ$. Chọn $\alpha = 18^\circ$ là phương án tối ưu cân bằng giữa hành trình trượt của khối slide ($S = H \cdot \tan 18^\circ \approx 0.325 \cdot H$) và ứng suất uốn tác dụng lên thân chốt. Nếu chọn góc lớn hơn $25^\circ$, lực uốn ngang tăng đột biến dễ làm cong gãy chốt xiên trong quá trình mở khuôn.

3. Làm thế nào để khắc phục hiện tượng đường hàn (Weld line) bị yếu trên vành bánh xe?

Để tăng độ bền cơ học tại vị trí đường hàn, trên máy ép cần tăng nhiệt độ nòng phun thêm $10 - 15^\circ\text{C}$ (lên mức $215 - 220^\circ\text{C}$ đối với nhựa PE) kết hợp tăng áp suất bảo áp (packing pressure) lên $45\text{ MPa}$ nhằm giúp hai dòng nhựa hòa trộn liên kết phân tử tốt hơn trước khi đóng rắn.

4. Chi phí bảo trì định kỳ cho bộ khuôn này ước tính như thế nào?

Bộ khuôn sử dụng linh kiện chuẩn Hasco và bề mặt trượt đồng pha graphit nên chi phí bảo trì rất thấp, ước tính khoảng $2.000.000\text{ VNĐ}$ cho mỗi chu kỳ $100.000$ shot ép (chủ yếu là chi phí mỡ bôi trơn chịu nhiệt cao cấp, thay thế ron cao su đường nước và phốt lò xo).

5. Có thể sử dụng bộ khuôn này để ép nhựa PP hoặc ABS thay thế cho PE được không?

Có thể sử dụng được nhưng cần lưu ý: Hệ số co rút của PP ($1.2 - 2.2%$) tương đương PE nên sai số kích thước không đáng kể. Tuy nhiên, nếu chuyển sang nhựa ABS (hệ số co rút chỉ $0.4 - 0.7%$), kích thước vành bánh xe sau khi nguội sẽ lớn hơn kích thước thiết kế ban đầu khoảng $0.8%$, có thể gây chật khi lắp ráp trục khóa.

Kết luận

Đồ án tốt nghiệp "Thiết kế và chế tạo bộ khuôn ép chi tiết vành bánh xe có khóa" đã hoàn thành xuất sắc toàn bộ các mục tiêu nghiên cứu và ứng dụng công nghệ đặt ra. Dự án không dừng lại ở mức độ tính toán lý thuyết hay mô phỏng trên máy tính mà đã hiện thực hóa thành sản phẩm bộ khuôn kim loại hoàn chỉnh hoạt động ổn định trên máy ép nhựa công nghiệp Shini SW-120B.

Các đóng góp khoa học và thực tiễn nổi bật của công trình bao gồm:

  • Hoàn thiện giải pháp cải tiến sản phẩm DFM giúp tối giản hóa kết cấu khuôn, giảm $35%$ giá thành chế tạo.
  • Ứng dụng thành công chuỗi phần mềm CAD/CAE/CAM (Creo 3.0, Moldflow 2016, Mastercam) trong việc kiểm soát hoàn toàn chất lượng ép phun, loại bỏ phế phẩm trước khi sản xuất hàng loạt.
  • Chứng minh tính khả thi kinh tế vượt trội với sản lượng hòa vốn chỉ hơn $28.000\text{ sản phẩm}$, mở ra tiềm năng thương mại hóa trực tiếp cho các nhà máy sản xuất phụ tùng cơ khí nhựa tại Việt Nam.

Công trình là minh chứng điển hình cho năng lực làm chủ kỹ thuật khuôn mẫu chính xác cao của đội ngũ kỹ sư cơ khí chế tạo máy, đóng góp thiết thực vào sự phát triển của ngành công nghiệp phụ trợ trong nước.
