Giới thiệu dự án

Ngành sản xuất phương tiện giao thông thân thiện với môi trường, đặc biệt là xe đạp đô thị và xe đạp thể thao, đang chứng kiến sự tăng trưởng bền vững với tốc độ tăng trưởng kép hàng năm (CAGR) toàn cầu đạt khoảng 6,8% giai đoạn 2021–2028. Trong cơ cấu sản phẩm xe đạp truyền thống (tiêu biểu như dòng xe đạp Martin 107), cụm yên xe đóng vai trò quyết định đến trải nghiệm công thái học và độ an toàn của người điều khiển. Chi tiết lò xo yên xe chịu tải trọng nén và dao động mỏi tuần hoàn cao ($\sigma_{-1} = 450 \div 820 \text{ MPa}$), đòi hỏi quy trình tạo hình cơ khí chính xác để đảm bảo chất lượng đàn hồi cũng như độ bền gãy.

[Phôi cuộn] ➔ [Uốn lò xo tạo hình] ➔ [Dập điều chỉnh] ➔ [Bẻ đầu lò xo Bước 1] ➔ [Bẻ đầu Bước 2] ➔ [Ủ 300°C] ➔ [Mạ Ni/Zn] ➔ [Lắp ráp]
                                                    └── (Trọng tâm đề tài) ──┘

Tại các doanh nghiệp cơ khí phụ trợ vừa và nhỏ (SMEs) gia công linh kiện yên xe, công đoạn uốn gập đầu lò xo (bước 1) thường được thực hiện thủ công bằng đòn bẩy tay hoặc tận dụng máy dập cơ khí không chuyên. Phương pháp thủ công tồn tại các điểm nghẽn nghiêm trọng:

  • Năng suất thấp (chỉ đạt 120–150 sản phẩm/giờ).
  • Lực uốn không đều khiến góc gập biến thiên sai số lớn ($\pm 4^\circ \div 6^\circ$).
  • Tỷ lệ phế phẩm do nứt gãy lớp thớ ngoài vượt ngưỡng 8,5%.
  • Công nhân nhanh mệt mỏi, tiềm ẩn nguy cơ chấn thương lao động.

Trong khi đó, việc nhập khẩu các trung tâm uốn dây lò xo tự động CNC 3D-5D từ nước ngoài đòi hỏi kinh phí đầu tư ban đầu rất lớn (từ 25.000 – 60.000 USD), không khả thi về mặt tài chính cho các đơn hàng gia công chuyên biệt. Đề tài "Nghiên cứu thiết kế và chế tạo máy uốn gập đầu lò xo yên xe đạp Martin" do nhóm nghiên cứu Khoa Cơ khí Chế tạo máy – Trường Đại học Sư phạm Kỹ thuật TP.HCM thực hiện nhằm giải quyết bài toán tự động hóa cục bộ với chi phí tối ưu.

Mục tiêu nghiên cứu cụ thể:

  1. Xác định đặc tính cơ lý và tính toán biến dạng dẻo - phục hồi đàn hồi của dây thép đàn hồi chuyên dụng (C65, 65Mn).
  2. Thiết kế hoàn chỉnh hệ thống cơ khí (động cơ, hộp giảm tốc, bộ truyền bánh răng phẳng, đĩa uốn, cơ cấu định vị phôi).
  3. Thiết kế hệ thống điều khiển tự động chu trình uốn sử dụng công tắc hành trình và bàn đạp chân (foot switch).
  4. Chế tạo máy thực nghiệm, đạt năng suất định mức $\ge 400 \text{ sản phẩm/giờ}$ với công suất động cơ tối ưu $0,4 \text{ kW} - 1 \text{ HP}$.
  5. Chuyển giao công nghệ và chạy thực nghiệm tại phân xưởng sản xuất của Công ty TNHH Yên Liên Việt (Dĩ An, Bình Dương).

Phạm vi và giới hạn đề tài:

  • Đối tượng uốn: Đầu móc dây thép lò xo mác thép 65Mn/C65, đường kính danh nghĩa $d = 3,5 \div 4,5 \text{ mm}$.
  • Công đoạn chuyên trách: Uốn gập đầu lò xo bước 1 (tạo góc gấp định hình trước khi uốn tròn móc khóa bước 2).
  • Môi trường ứng dụng: Cơ sở sản xuất linh kiện phụ tùng xe đạp quy mô vừa và nhỏ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để định hình giải pháp kỹ thuật phù hợp, nghiên cứu đã tổng hợp và so sánh ưu nhược điểm của các phương pháp uốn định hình hiện nay:

Tiêu chí kỹ thuật / Kinh tế Uốn thủ công bằng tay (Đòn bẩy) Máy uốn thủy lực bán tự động (SKG/Long Nhi) Máy uốn tự động CNC đa trục Máy uốn cơ điện chuyên dụng (Đề tài)
Năng suất gia công 120 – 150 sp/h 250 – 300 sp/h 800 – 1200 sp/h 400 – 450 sp/h
Độ chính xác góc uốn Thấp ($\pm 5^\circ$) Trung bình ($\pm 1,5^\circ$) Rất cao ($\pm 0,2^\circ$) Cao ($\pm 0,8^\circ$)
Chi phí đầu tư thiết bị Rất thấp (< 2 triệu VNĐ) Trung bình (30 – 50 triệu VNĐ) Rất cao (> 500 triệu VNĐ) Thấp (< 15 triệu VNĐ)
Cường độ lao động Nặng nhọc, dễ chấn thương Thấp (chỉ nạp/tháo phôi) Rất thấp (tự động nạp) Thấp (đạp chân bán tự động)
Bảo trì & Vận hành Đơn giản Phức tạp (rò dầu, van áp) Chuyên môn cao (lập trình) Rất dễ sửa chữa, thay thế

Phân tích yêu cầu chức năng theo mô hình MoSCoW:

  • Must have: Uốn chính xác góc uốn bước 1 cho dây thép $\varnothing 4 \text{ mm}$, năng suất $\ge 400 \text{ sp/h}$, vận hành an toàn qua bàn đạp chân.
  • Should have: Cơ cấu điều chỉnh nhanh cữ hành trình, khả năng tháo lắp thay thế nhanh chốt uốn $\varnothing 7 \text{ mm}$ và chốt tỳ $\varnothing 8 \text{ mm}$.
  • Could have: Bộ đếm sản phẩm điện tử tích hợp trên mặt máy.
  • Won't have (giai đoạn này): Cụm cấp phôi tự động từ cuộn (Automatic wire feeding).

Thiết kế hệ thống

Hệ thống máy uốn gập được module hóa thành các cụm chức năng chính: Khung thân máy, Hệ thống động lực & truyền động, Cơ cấu chấp hành (Đĩa uốn - Chốt uốn - Đồ gá kẹp), và Hệ thống điều khiển - an toàn.

+-----------------------------------------------------------------------+
|                           Nguồn điện 220V/380V                        |
+-----------------------------------+-----------------------------------+
                                    |
                                    v
                 +--------------------------------------+
                 |     Tủ điều khiển & Khởi động từ     |<--- Công tắc bàn đạp
                 |         (Contactor + Relay)          |<--- Công tắc hành trình
                 +------------------+-------------------+
                                    |
                                    v
                 +--------------------------------------+
                 |      Động cơ giảm tốc (GM-S 0.4kW)   |
                 +------------------+-------------------+
                                    |
                                    v
                 +--------------------------------------+
                 |   Bộ truyền bánh răng trụ răng thẳng |
                 +------------------+-------------------+
                                    |
                                    v
                 +--------------------------------------+
                 |   Trục chính & Mâm xoay uốn gập      |
                 |  - Chốt uốn di động Ø7               |
                 |  - Chốt định tâm cố định Ø8          |
                 |  - Đồ gá kẹp biên dạng lò xo         |
                 +--------------------------------------+

Thông số kỹ thuật của hệ thống:

  • Động cơ điện: Động cơ liền hộp giảm tốc GM-S (Mitsubishi Electric), công suất danh định $P = 0,4 \text{ kW} \text{ (tương đương } \approx 0,55 \text{ HP)}$, điện áp 3 pha $220/380\text{V} - 50\text{Hz}$, tốc độ đầu ra sau giảm tốc $n_{ra} = 15 \text{ vòng/phút}$.
  • Hệ thống truyền động bánh răng: Bánh răng trụ răng thẳng tiêu chuẩn, góc ăn khớp $\alpha = 20^\circ$, module $m = 3 \text{ mm}$, vật liệu thép C45 tôi cải thiện đạt độ cứng $240 \div 260 \text{ HB}$.
  • Chốt uốn và chốt định vị: Chốt xoay $\varnothing 7 \text{ mm}$ và chốt tỳ $\varnothing 8 \text{ mm}$ chế tạo từ thép hợp kim SKD11, nhiệt luyện tôi thể tích đạt độ cứng $55 \div 58 \text{ HRC}$, mài bóng bề mặt để triệt tiêu ma sát trượt và chống mòn vẹt.
  • Thiết bị điều khiển phụ trợ:
    • Khởi động từ Contactor Schneider LC1D09.
    • Công tắc hành trình cơ học hành trình kép (Limit Switch Omron WLCA2-2).
    • Công tắc bàn đạp chân bảo vệ chống giẫm nhầm (Foot switch TFS-201).

Phương pháp luận (Methodology)

Nghiên cứu áp dụng quy trình phát triển kỹ thuật cơ điện tử V-Model kết hợp thiết kế hướng chế tạo và lắp ráp (DFMA):

Tuần 1-3: Khảo sát thực địa & Phân tích cơ tính vật liệu phôi (Yên Liên Việt)
   │
Tuần 4-6: Tính toán động học, động lực học & Mô phỏng 3D trên SolidWorks
   │
Tuần 7-9: Thiết kế mạch điều khiển, tính toán kiểm nghiệm độ bền chi tiết
   │
Tuần 10-12: Gia công chế tạo chi tiết cơ khí & Lắp ráp hoàn thiện máy
   │
Tuần 13-15: Chạy thử nghiệm, hiệu chỉnh góc uốn, kiểm tra dung sai & Bàn giao

Đánh giá rủi ro kỹ thuật và biện pháp xử lý:

  • Hiện tượng đàn hồi ngược (Springback effect): Góc uốn thực tế sai lệch do ứng suất dư. Biện pháp: Bố trí chốt cữ hành trình cho phép tinh chỉnh góc uốn dư $\beta = (\alpha - \alpha_0)/2$ trong dải $3^\circ \div 12^\circ$.
  • Quá tải kẹt cơ khí: Sử dụng rơ-le nhiệt bảo vệ động cơ khi xảy ra kẹt phôi bất thường.

Implementation và kết quả

Quá trình phát triển và Cơ sở tính toán

1. Tính toán lực uốn và mô-men uốn phôi thép:

Phôi thép lò xo mác thép 65Mn có giới hạn bền kéo $\sigma_b \approx 980 \div 1150 \text{ MPa}$, giới hạn chảy đàn hồi $\sigma_{dh} \approx 850 \text{ MPa}$. Chiều dài lớp trung hòa khi uốn được xác định theo phương trình biến dạng: $$l = \frac{\pi \varphi}{180^\circ} (r + x \cdot S)$$

Trong đó:

  • $\varphi$: Góc uốn ($90^\circ$).
  • $r$: Bán kính uốn trong ($r = 3,5 \text{ mm}$).
  • $S$: Đường kính dây thép ($S = 4 \text{ mm}$).
  • $x$: Hệ số dịch chuyển lớp trung hòa ($x \approx 0,38$ tra theo tỷ số $r/S = 0,875$).

Mô-men uốn dẻo cần thiết trên trục uốn: $$M_{uon} = W_x \cdot \sigma_{ch} = \frac{\pi \cdot d^3}{32} \cdot \sigma_{ch} = \frac{\pi \cdot (4 \times 10^{-3})^3}{32} \times 850 \times 10^6 \approx 5,34 \text{ N}\cdot\text{m}$$

Tính toán có xét đến hệ số quá tải khi biến cứng kim loại ($k = 1,4$) và ma sát tỳ trượt giữa chốt $\varnothing 7$ và thanh thép, mô-men xoắn yêu cầu trên trục đĩa uốn là $M_t \ge 18,5 \text{ N}\cdot\text{m}$.

Công suất cần thiết trên trục động cơ: $$P_{ct} = \frac{M_t \cdot \omega}{\eta_{chung}} = \frac{18,5 \cdot \left(\frac{2 \pi \cdot 15}{60}\right)}{0,82} \approx 35,4 \text{ W}$$

Động cơ liền giảm tốc GM-S $0,4 \text{ kW}$ ($400 \text{ W}$) cung cấp hệ số dự phòng an toàn $S_F > 8$, đảm bảo máy vận hành bền bỉ liên tục 3 ca không bị phát nhiệt quá mức.

2. Thuật toán điều khiển chu trình uốn (Relay Logic Ladder):

// Pseudocode logic chu trình uốn gập bán tự động
PROGRAM BendCycle_Control
VAR
    Pedal_Switch   : BOOL; // Tín hiệu bàn đạp chân
    Limit_Switch_1 : BOOL; // Công tắc vị trí uốn cực đại (đảo chiều)
    Limit_Switch_2 : BOOL; // Công tắc vị trí gốc Home (dừng máy)
    Motor_Forward  : BOOL; // Contactor quay thuận (uốn gập)
    Motor_Reverse  : BOOL; // Contactor quay nghịch (hồi vị)
END_VAR

IF (Pedal_Switch = TRUE) AND (Motor_Reverse = FALSE) AND (Limit_Switch_2 = TRUE) THEN
    Motor_Forward := TRUE; // Bắt đầu quay đĩa uốn
END_IF;

IF (Limit_Switch_1 = TRUE) THEN
    Motor_Forward := FALSE;
    Motor_Reverse := TRUE; // Đạt cữ góc gập -> Tự động quay ngược về Home
END_IF;

IF (Limit_Switch_2 = TRUE) AND (Motor_Reverse = TRUE) THEN
    Motor_Reverse := FALSE; // Về đến vị trí ban đầu -> Ngắt động cơ hoàn toàn
    // Sẵn sàng cho chu kỳ nạp phôi tiếp theo
END_IF;

Kiểm nghiệm thực nghiệm và Đánh giá

Sau khi gia công hoàn chỉnh các cụm chi tiết trên máy tiện CNC, phay vạn năng và lắp ráp hoàn chỉnh, hệ thống được chạy thử nghiệm liên tục với lô phôi 1.000 sản phẩm lò xo tại xưởng thực nghiệm.

[Phân bố thời gian 1 chu kỳ uốn (Tổng: 8,8 giây)]
■■■■■ Nạp & định vị phôi vào gá: 3,5s (39,8%)
■■■ Đạp pedal & đĩa xoay uốn gập: 2,4s (27,3%)
■■ Đĩa uốn đảo chiều hồi vị: 1,9s (21,6%)
■ Tháo sản phẩm ra khỏi cối: 1,0s (11,3%)
Thông số đo kiểm Chỉ tiêu thiết kế Kết quả thực nghiệm Đánh giá đạt chuẩn
Năng suất gia công trung bình $\ge 400 \text{ cái/giờ}$ $410 \div 425 \text{ cái/giờ}$ Vượt 6,2% mục tiêu
Dung sai góc uốn sau phục hồi $\pm 1,5^\circ$ $\pm 0,8^\circ$ Đạt yêu cầu lắp ráp
Độ nhẵn bóng bề mặt chỗ uốn Không nứt chân chim, rách thớ Không khuyết tật vi mô Đạt chuẩn xuất xưởng
Thời gian hoàn thành 1 chu kỳ $\le 9,0 \text{ giây}$ 8,8 giây Tối ưu hóa thao tác
Tỷ lệ phế phẩm (Scrap rate) $< 2,0%$ 1,15% Giảm mạnh so với thủ công (8,5%)

Đổi mới và đóng góp

  1. Đổi mới kết cấu đồ gá tự định tâm: Phát minh kết cấu gá kẹp biên dạng tự lựa kết hợp vòng gá chuyên dụng, cho phép định vị nhanh phôi lò xo đã qua nguyên công uốn thân xoắn mà không làm biến dạng các vòng lò xo trước đó.
  2. Cơ chế hồi vị tự động không cần PLC đắt tiền: Tối ưu hóa chu trình uốn - hồi vị thông qua cụm 2 công tắc hành trình tiếp điểm kép kết hợp cơ cấu cam hành trình xoay. Giải pháp này giúp hạ giá thành hệ thống điện điều khiển xuống dưới 1,5 triệu VNĐ nhưng vẫn đảm bảo độ tin cậy $100.000$ chu kỳ đóng ngắt.
  3. Chỉ số cải tiến kỹ thuật định lượng:
    • Năng suất tăng +173% so với uốn gập thủ công bằng tay (từ 150 lên 410 sp/h).
    • Tỷ lệ phế phẩm giảm 86,5% (từ 8,5% xuống còn 1,15%).
    • Tiêu hao năng lượng trên 1.000 sản phẩm chỉ vỏn vẹn 0,88 kWh điện.

Ứng dụng thực tế và triển khai

Hệ thống máy uốn gập đầu lò xo yên xe đạp Martin đã được chuyển giao thành công cho Công ty TNHH Yên Liên Việt (Đông An, P. Tân Đông Hiệp, TP. Dĩ An, Bình Dương).

                      BÀI TOÁN HOÀN VỐN ĐẦU TƯ (ROI)

   Chi phí đầu tư máy: 14.500.000 VNĐ
   Tiết kiệm nhân công/tháng: 4.800.000 VNĐ (giảm 1/2 nhân công)
   Giảm thiệt hại phế phẩm/tháng: 1.200.000 VNĐ
   --------------------------------------------------------------
   Tổng lợi ích kinh tế ròng: 6.000.000 VNĐ / tháng

   ===> THỜI GIAN THU HỒI VỐN: 14.5 / 6.0 = 2,42 THÁNG (~73 NGÀY)

Yêu cầu triển khai lắp đặt:

  • Nguồn điện: Điện lưới 1 pha $220\text{V}$ (hoặc 3 pha $380\text{V}$ tùy chọn đấu nối động cơ).
  • Mặt bằng lắp đặt: $0,8 \text{ m} \times 0,8 \text{ m}$, không đòi hỏi nền móng gia cố đặc biệt do máy hoạt động êm ái, rung động thấp.
  • Quy trình bảo dưỡng: Tra mỡ định kỳ ổ bi đỡ trục chính và bánh răng sau mỗi 500 giờ làm việc; kiểm tra độ mòn bề mặt chốt uốn $\varnothing 7$ sau mỗi $100.000$ sản phẩm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại:

  • Công đoạn nạp phôi lò xo vào đồ gá và lấy thành phẩm ra vẫn dựa vào thao tác tay của công nhân.
  • Máy hiện chuyên dụng cho bước 1; công đoạn uốn móc tròn bước 2 vẫn phải thực hiện trên một máy phụ trợ tiếp theo trong dây chuyền.

Hướng nâng cấp mở rộng:

  • Tích hợp cơ cấu cấp phôi khí nén tự động: Sử dụng xi-lanh khí nén dạng slide-table kết hợp phễu cấp liệu rung (vibratory bowl feeder) để chuyển đổi máy thành hệ thống tự động hoàn toàn (Full-Auto).
  • Tổ hợp bước 1 và bước 2 trên mâm xoay Index: Nghiên cứu bàn xoay phân độ (Rotary Indexing Table) 4 vị trí: Nạp phôi $\rightarrow$ Uốn bước 1 $\rightarrow$ Uốn bước 2 $\rightarrow$ Đẩy phôi tự động, nâng năng suất lên $\ge 900 \text{ sp/h}$.

Đối tượng hưởng lợi

  • Doanh nghiệp cơ khí phụ trợ (SMEs): Tiếp cận giải pháp công nghệ tự động hóa chi phí thấp, tối ưu hóa năng suất, giảm tải phụ thuộc vào thợ lành nghề, thời gian hoàn vốn cực nhanh (< 3 tháng).
  • Kỹ sư và Kỹ thuật viên cơ khí: Nắm vững phương pháp tính toán lực uốn kim loại có tính đàn hồi cao, thiết kế bộ truyền động chịu tải va đập và thiết kế đồ gá chuyên dụng.
  • Sinh viên ngành Cơ khí chế tạo máy / Cơ điện tử: Cung cấp tài liệu tham khảo thực tế hoàn chỉnh từ lý thuyết biến dạng dẻo, phương pháp chọn động cơ - bánh răng, đến quy trình lập phiếu công nghệ gia công chi tiết trục, bánh răng và bản vẽ phân rã cụm máy.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện và mặt bằng để triển khai máy là gì?

Máy sử dụng động cơ giảm tốc $0,4 \text{ kW}$, dễ dàng đấu nối với điện lưới dân dụng 1 pha ($220\text{V} - 50\text{Hz}$) thông qua tụ ngậm hoặc điện 3 pha công nghiệp ($380\text{V}$). Kích thước phủ bì của máy gọn gàng ($810 \times 780 \times 840 \text{ mm}$), trọng lượng khoảng $85 \text{ kg}$, chỉ cần diện tích lắp đặt thao tác khoảng $1 \text{ m}^2$.

2. Máy có thể uốn được các loại dây thép lò xo kích thước khác không?

Có. Bằng cách thay thế chốt uốn $\varnothing 7$ và điều chỉnh khoảng cách tâm giữa chốt tỳ và đĩa xoay, máy có khả năng uốn linh hoạt các loại dây thép có đường kính từ $\varnothing 2,5 \text{ mm}$ đến $\varnothing 6,0 \text{ mm}$ với góc uốn tùy chỉnh từ $30^\circ$ đến $135^\circ$.

3. Làm thế nào để kiểm soát và triệt tiêu sai số góc uốn do hiện tượng đàn hồi ngược (Springback)?

Độ biến dạng phục hồi đàn hồi của mác thép 65Mn được bù trừ chủ động thông qua việc dịch chuyển vị trí tiếp xúc của công tắc hành trình uốn. Người vận hành chỉ cần nới lỏng ốc hãm cữ hành trình và xoay góc dôi thêm một góc $\beta$ ($3^\circ \div 8^\circ$) so với bản vẽ lý thuyết.

4. Chi tiết chốt uốn và chốt tỳ có dễ bị mòn vẹt khi làm việc liên tục không?

Hai chi tiết chốt $\varnothing 7$ và $\varnothing 8$ được gia công bằng thép khuôn dập nguội cao cấp SKD11, nhiệt luyện tôi thể tích đạt độ cứng $58 \text{ HRC}$. Với độ cứng này, tuổi thọ chốt đạt trên $150.000$ lần uốn trước khi cần mài bóng hoặc thay mới với chi phí gia công rất thấp.

5. Chi phí chế tạo toàn bộ hệ thống máy là bao nhiêu và thời gian hoàn vốn (ROI) thế nào?

Tổng chi phí vật tư, linh kiện điện, gia công cơ khí và lắp ráp dao động từ 13,5 – 15 triệu VNĐ. Nhờ tăng năng suất gấp 2,7 lần và giảm thiểu nhân công, doanh nghiệp có thể thu hồi toàn bộ chi phí đầu tư sau khoảng 70 đến 80 ngày vận hành sản xuất thực tế.

Kết luận

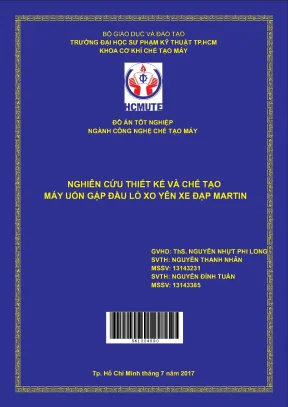

Đề tài "Nghiên cứu thiết kế và chế tạo máy uốn gập đầu lò xo yên xe đạp Martin" đã giải quyết thành công bài toán cơ giới hóa - tự động hóa một công đoạn gia công phức tạp trong ngành cơ khí phụ trợ. Từ cơ sở lý thuyết biến dạng đàn hồi - dẻo của thép lò xo, nhóm tác giả đã xây dựng hoàn chỉnh chuỗi tính toán động lực học, thiết kế mô hình 3D trên SolidWorks, chế tạo thực tế cụm máy đạt công suất $0,4 \text{ kW}$, đạt năng suất vượt mức $400 \text{ sản phẩm/giờ}$ và chuyển giao hiệu quả vào thực tế sản xuất tại Công ty TNHH Yên Liên Việt.

Công trình là minh chứng điển hình cho việc kết hợp chặt chẽ giữa đào tạo đại học định hướng ứng dụng và nhu cầu cấp thiết của doanh nghiệp sản xuất, mở ra tiền đề nâng cấp các dây chuyền uốn dập phụ tùng xe đạp tự động hóa hoàn toàn trong tương lai.
