Giáo Trình Sửa Chữa và Bảo Dưỡng Hệ Thống Điều Hòa Không Khí Trên Ô Tô

Giáo trình nghiên cứu sửa chưa bảo dưỡng hệ thống điều hoà không khí trên ô tô, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù hợp sinh viên .

• Tác giả: Tống Minh Hải
• Trường học: Trường Cao đẳng Công nghiệp Nam Định
• Chuyên ngành: Công nghệ ô tô
• Đề tài: Hướng Dẫn Sửa Chữa và Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2018
• Địa điểm: Nam Định

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. Bài 1: Sơ đồ cấu tạo và nguyên lý làm việc của hệ thống điều hòa không khí trên ô tô
• 2. Bài 2: Kỹ thuật tháo – lắp hệ thống điều hòa không khí trên ô tô
• 3. Bài 3: Kỹ thuật kiểm tra và chẩn đoán hệ thống điều hòa không khí trên ô tô
• 4. Bài 4: Kỹ thuật bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Hướng Dẫn Tổng Quan Về Sửa Chữa Hệ Thống Điều Hòa Ô Tô

Hệ thống điều hòa ô tô là một phần quan trọng trong việc đảm bảo sự thoải mái cho hành khách. Việc hiểu rõ về cấu tạo và nguyên lý hoạt động của hệ thống này là rất cần thiết. Điều này không chỉ giúp các kỹ thuật viên thực hiện sửa chữa mà còn giúp người sử dụng nhận biết được các vấn đề có thể xảy ra. Bài viết này sẽ cung cấp cái nhìn tổng quan về hệ thống điều hòa ô tô, từ cấu tạo đến nguyên lý hoạt động.

1.1. Cấu Tạo Của Hệ Thống Điều Hòa Ô Tô

Hệ thống điều hòa ô tô bao gồm nhiều bộ phận như máy nén, giàn nóng, giàn lạnh và van giãn nở. Mỗi bộ phận có nhiệm vụ riêng, đóng góp vào việc làm lạnh và lọc không khí trong cabin. Việc nắm rõ cấu tạo giúp kỹ thuật viên dễ dàng hơn trong việc sửa chữa và bảo trì.

1.2. Nguyên Lý Hoạt Động Của Hệ Thống Điều Hòa

Nguyên lý hoạt động của hệ thống điều hòa ô tô dựa trên chu trình làm lạnh. Môi chất lạnh được nén và tuần hoàn qua các bộ phận, từ đó hấp thụ nhiệt và làm mát không khí trong cabin. Hiểu rõ nguyên lý này giúp kỹ thuật viên chẩn đoán và xử lý sự cố hiệu quả.

II. Những Vấn Đề Thường Gặp Khi Sử Dụng Hệ Thống Điều Hòa Ô Tô

Trong quá trình sử dụng, hệ thống điều hòa ô tô có thể gặp phải nhiều vấn đề như không làm lạnh, rò rỉ gas hay tiếng ồn lạ. Những vấn đề này không chỉ ảnh hưởng đến hiệu suất làm việc mà còn có thể gây hại cho các bộ phận khác của xe. Việc nhận diện sớm các vấn đề này là rất quan trọng.

2.1. Tình Trạng Không Làm Lạnh Của Hệ Thống

Khi hệ thống điều hòa không làm lạnh, nguyên nhân có thể do thiếu gas, hỏng máy nén hoặc tắc nghẽn trong đường ống. Kiểm tra định kỳ và bảo dưỡng thường xuyên là cách tốt nhất để tránh tình trạng này.

2.2. Rò Rỉ Gas Trong Hệ Thống

Rò rỉ gas là một trong những vấn đề phổ biến nhất. Điều này có thể xảy ra do các mối nối không kín hoặc hỏng hóc ở các bộ phận. Việc kiểm tra và thay thế các bộ phận hỏng hóc kịp thời sẽ giúp duy trì hiệu suất của hệ thống.

III. Phương Pháp Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô Hiệu Quả

Bảo dưỡng hệ thống điều hòa ô tô là một phần quan trọng trong việc duy trì hiệu suất làm việc của xe. Việc thực hiện bảo dưỡng định kỳ không chỉ giúp kéo dài tuổi thọ của hệ thống mà còn đảm bảo an toàn cho người sử dụng. Các phương pháp bảo dưỡng hiệu quả sẽ được trình bày trong phần này.

3.1. Kiểm Tra Và Thay Gas Định Kỳ

Việc kiểm tra và thay gas định kỳ là rất cần thiết để đảm bảo hệ thống hoạt động hiệu quả. Gas lạnh cần được bổ sung khi thiếu hụt để duy trì khả năng làm lạnh của hệ thống.

3.2. Vệ Sinh Các Bộ Phận Của Hệ Thống

Vệ sinh các bộ phận như giàn lạnh và giàn nóng giúp loại bỏ bụi bẩn và tạp chất, từ đó cải thiện hiệu suất làm việc của hệ thống. Việc này nên được thực hiện ít nhất một lần mỗi năm.

IV. Kỹ Thuật Sửa Chữa Hệ Thống Điều Hòa Ô Tô

Khi hệ thống điều hòa ô tô gặp sự cố, việc sửa chữa kịp thời là rất quan trọng. Các kỹ thuật viên cần nắm vững các kỹ thuật sửa chữa để khắc phục nhanh chóng và hiệu quả. Phần này sẽ trình bày các kỹ thuật sửa chữa cơ bản và cần thiết.

4.1. Tháo Lắp Các Bộ Phận Của Hệ Thống

Kỹ thuật tháo lắp các bộ phận của hệ thống điều hòa là bước đầu tiên trong quá trình sửa chữa. Việc này cần được thực hiện cẩn thận để tránh làm hỏng các bộ phận khác.

4.2. Chẩn Đoán Và Xử Lý Sự Cố

Chẩn đoán chính xác sự cố là rất quan trọng để đưa ra phương án sửa chữa hiệu quả. Các kỹ thuật viên cần sử dụng các thiết bị chuyên dụng để kiểm tra và xác định nguyên nhân gây ra sự cố.

V. Ứng Dụng Thực Tiễn Trong Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô

Việc áp dụng các kiến thức về bảo dưỡng và sửa chữa hệ thống điều hòa ô tô vào thực tiễn là rất quan trọng. Các kỹ thuật viên cần có khả năng áp dụng lý thuyết vào thực tế để đảm bảo hiệu quả công việc. Phần này sẽ trình bày một số ứng dụng thực tiễn.

5.1. Thực Hành Bảo Dưỡng Định Kỳ

Thực hành bảo dưỡng định kỳ giúp kỹ thuật viên nắm vững quy trình và kỹ thuật cần thiết. Việc này không chỉ giúp duy trì hiệu suất mà còn đảm bảo an toàn cho người sử dụng.

5.2. Đánh Giá Hiệu Quả Sau Khi Sửa Chữa

Đánh giá hiệu quả sau khi sửa chữa là bước quan trọng để xác định xem các biện pháp đã thực hiện có đạt yêu cầu hay không. Việc này giúp cải thiện quy trình sửa chữa trong tương lai.

VI. Kết Luận Về Bảo Dưỡng Hệ Thống Điều Hòa Ô Tô

Bảo dưỡng và sửa chữa hệ thống điều hòa ô tô là một phần không thể thiếu trong việc duy trì hiệu suất và an toàn cho xe. Việc nắm vững các kiến thức và kỹ năng liên quan sẽ giúp các kỹ thuật viên thực hiện công việc một cách hiệu quả. Tương lai của ngành công nghiệp ô tô sẽ còn phát triển hơn nữa với sự tiến bộ của công nghệ.

6.1. Tương Lai Của Hệ Thống Điều Hòa Ô Tô

Với sự phát triển của công nghệ, hệ thống điều hòa ô tô sẽ ngày càng hiện đại và hiệu quả hơn. Các kỹ thuật viên cần cập nhật kiến thức thường xuyên để đáp ứng yêu cầu công việc.

6.2. Tầm Quan Trọng Của Bảo Dưỡng Định Kỳ

Bảo dưỡng định kỳ không chỉ giúp kéo dài tuổi thọ của hệ thống mà còn đảm bảo an toàn cho người sử dụng. Việc này cần được thực hiện một cách nghiêm túc và thường xuyên.

Trích đoạn nội dung tài liệu

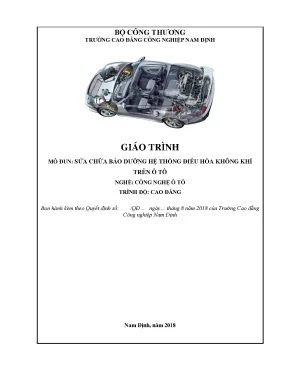

BỘ CÔNG THƢƠNG TRƢỜNG CAO ĐẲNG CÔNG NGHIỆP NAM ĐỊNH GIÁO TRÌNH MÔ ĐUN: SỬA CHỮA BẢO DƢỠNG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG Ban hành kèm theo Quyết định số: /QĐ… ngày….tháng 8 năm 2018 của Trường Cao đẳng Công nghiệp Nam Định Nam Định, năm 2018 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình lưu hành nội bộ nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Trong những năm gần đây tốc độ gia tăng số lượng và chủng loại ô tô ở nước ta khá nhanh. Các hệ thống được trang bị trên ô tô ngày càng hiện đại và tinh vi.

Để phục vụ cho các học viên học nghề và thợ sửa chữa ô tô, các kỹ thuật viên có đầy đủ kiến thức về cấu tạo, nhiệm vụ và nguyên tắc hoạt động của các bộ phận trang thiết bị của hệ thống điều hòa không khí trên ôtô. Đồng thời có đủ kỹ năng phân tích, chẩn đoán để tiến hành bảo dưỡng, kiểm tra và sửa chữa các hư hỏng của các bộ phận, chi tiết, cụm chi tiết trong hệ thống điều hòa không khí trên ôtô với việc sử dụng đúng và hợp lý các trang thiết bị, dụng cụ đảm bảo đúng quy trình, yêu cầu kỹ thuật ,an toàn và năng suất cao. Với mong muốn đó chúng tôi biên soạn giáo trình: Sửa chữa và bảo dƣỡng hệ thống điều hòa không khí trên ôtô theo chương trình đào tạo đáp ứng nhu cầu học nghề công nghệ ô tô. Nhóm biên soạn xin chân thành cảm ơn quý thầy, cô trong khoa Cơ khí & Động lực trường Cao đẳng Công nghiệp Nam Định, bộ môn công nghệ ô tô và các đồng nghiệp trong quá trình biên soạn giáo trình này đã có những ý kiến đóng góp rất quý báu để cuốn giáo trình này được hoàn thiện.

Nam Định, ngày tháng 8 năm 2018 Tham gia biên soạn 1. Chủ biên: Tống Minh Hải 2. Bùi Ngọc Luận 3. Nguyễn Lƣơng Huy Giáo trình SCBD hệ thống điều hòa không khí trên ô tô 1 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định MỤC LỤC TRANG LỜI GIỚI THIỆU 1 Bài 1: Sơ đồ cấu tạo và nguyên lý làm việc của hệ thống điều hòa 5 không khí trên ô tô Bài 2: Kỹ thuật tháo – lắp hệ thống điều hòa không khí trên ô tô 21 Bài 3: Kỹ thuật kiểm tra và chẩn đoán hệ thống điều hòa không 42 khí trên ô tô Bài 4: Kỹ thuật bảo dƣỡng và sửa chữa hệ thống điều hòa không 64 khí trên ô tô TÀI LIỆU THAM KHẢO 82 Giáo trình SCBD hệ thống điều hòa không khí trên ô tô 2 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định Tên môn đun: Sửa chữa & bảo dƣỡng hệ thống điều hòa không khí trên ô tô.

Mã mô đun: C612021111 Vị trí, tính chất, ý nghĩa và vai trò của môn học/mô đun: - Vị trí của mô đun: mô đun này được thực hiện sau khi học xong các môn học, mô đun sau: Chính trị; Pháp luật; Tin học; Ngoại ngữ; Kỹ năng giao tiếp, Vẽ kỹ thuật; Vật liệu cơ khí; Dung sai lắp ghép và đo lường kỹ thuật; Cơ kỹ thuật; Kỹ thuật an toàn và bảo hộ lao động; Công nghệ khí nén thuỷ lực; Thực hành nguội cơ bản; Kỹ thuật chung về ô tô và công nghệ sửa chữa; Sửa chữa và bảo dưỡng Cơ cấu phân phối khí, Sửa chữa và bảo dưỡng Cơ cấu trục khuỷu thanh truyền và các bộ phận cố định, Sửa chữa và bảo dưỡng hệ thống đánh lửa và khởi động, Sửa chữa và bảo dưỡng hệ thống Nhiên liệu động cơ xăng dùng bộ chế hòa khí, Sửa chữa và bảo dưỡng hệ thống Nhiên liệu động cơ diesel, Sửa chữa và bảo dưỡng trang bị điện - điện tử trên ô tô. Mô đun được bố trí ở học kỳ IV của khóa học. - Tính chất của mô đun: mô đun chuyên môn nghề bắt buộc. - Ý nghĩa và vai trò của mô đun: Điều hòa không khí là một hệ thống quan trọng trên xe.

Nó điều khiển nhiệt độ và tuần hoàn không khí trong xe giúp cho hành khách trên xe cảm thấy dễ chịu trong những ngày nắng nóng mà còn giúp giữ độ ẩm và lọc sạch không khí. Sửa chữa và bảo dưỡng hệ thống điều hòa không khí trên ô tô là một phần kiến thức cơ bản giúp cho các cán bộ kỹ thuật, các đối tượng sử dụng, sửa chữa hệ thống điều hòa không khí trên ô tô và các công nhân, học viên chuyên nghành có thể hiểu biết về cấu tạo, nguyên tắc hoạt động các bộ phận của hệ thống điều hòa không khí trên ô tô Đồng thời có đủ kỹ năng phân định để tiến hành bảo dưỡng, kiểm tra và sửa chữa hư hỏng các bộ phận của hệ thống điều hòa không khí trên ô tô đảm bảo đúng quy trình, đúng yêu cầu kỹ thuật, an toàn. Mục tiêu của môn học/mô đun: - Kiến thức: + Trình bày đúng yêu cầ u , nhiê ̣m vu ̣ của hệ thống điều hòa không khí trên ô tô. + Trình bày được sơ đồ cấ u ta ̣o và nguyên tắ c hoa ̣t đô ̣ng của hệ thống điều hòa không khí trên ô tô.

+ Nêu được các hiê ̣n tươ ̣ng và giải thích được nguyên nhân các sai hỏng thông thường. Giáo trình SCBD hệ thống điều hòa không khí trên ô tô 3 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định + Trình bày được phương pháp kiể m tra , chẩ n đoán , bảo dưỡng và sửa chữa sai hỏng của hệ thống điều hòa không khí trên ô tô. - Kỹ năng: + Thực hiện được các công việc : Tháo, lắ p, kiể m tra, bảo dưỡng và sửa chữa các bộ phận của hệ t hống điều hoà không khí đúng quy trin ̀ h bảo yêu cầu kỹ thuật và an toàn. + Lựa chọn được các thiế t bi ̣ , dụng cụ và thực hiện được công việc sửa chữa , bảo dưỡng hệ thống điều hòa không khí trên ô tô.

- Năng lực tự chủ và trách nhiệm: + Chấp hành đúng quy trình, quy phạm trong công nghệ sửa chữa ô tô. + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của sinh viên. Nội dung của mô đun: Gồm 4 bài 1. Bài 1: Sơ đồ cấu tạo và nguyên lý làm việc của hệ thống điều hòa không khí trên ô tô 2.

Bài 2: Kỹ thuật tháo – lắp hệ thống điều hòa không khí trên ô tô 3. Bài 3: Kỹ thuật kiểm tra và chẩn đoán hệ thống điều hòa không khí trên ô tô 4. Bài 4: Kỹ thuật bảo dưỡng và sửa chữa hệ thống điều hòa không khí trên ô tô Giáo trình SCBD hệ thống điều hòa không khí trên ô tô 4 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định Bài 1: Sơ đồ cấu tạo và nguyên lý làm việc của hệ thống điều hòa không khí trên ô tô Mã Bài: C612021111 - 01 Giới thiệu: Điều hòa không khí là một hệ thống quan trọng trên xe. Nó điều khiển nhiệt độ và tuần hoàn không khí trong xe giúp cho hành khách trên xe cảm thấy dễ chịu trong những ngày nắng nóng mà còn giúp giữ độ ẩm và lọc sạch không khí.

Việc tìm hiểu nhiệm vụ, cấ u ta ̣o và nguyên tắ c hoa ̣t đô ̣ng của hệ thống điều hòa không khí trên ô tô có vai trò rất quan trọng giúp các kỹ thuật viên, thợ sửa chữa có thể thực hiện kiểm tra sửa chữa thống điều hòa không khí trên ô tô đúng quy trình và đảm bảo yêu cầu kỹ thuật. Mục tiêu: Học xong bài này học viên có khả năng : - Phát biểu đúng yêu cầu, nhiê ̣m vu ̣ của hệ thống điều hòa không khí trên ô tô - Giải thích được cấu tạo và nguyên tắc hoạt động của hệ thống điều hòa không khí trên ô tô - Chấp hành đúng quy trình, quy phạm trong công nghệ sửa chữa ô tô - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của sinh viên. Nội dung chính: 1. Nhiê ̣m vu ̣, yêu cầ u của hệ thống điều hòa không khí trên ô tô 2.

Sơ đồ cấ u ta ̣o và nguyên lý hoa ̣t đô ̣ng của hệ thống điều hòa không khí trên ô tô 3. Cấu tạo của các bộ phận trong hệ thống điều hòa 3. Thiết bị trao đổi nhiệt 3. Các bộ phận khác I.

Lý thuyết liên quan 1. Nhiêṃ vu ̣, yêu cầ u của hệ thống điều hòa không khí trên ô tô 1. Nhiêṃ vu ̣ Hệ thống điều hòa không khí trên ô tô là một hệ thống đảm bảo chất lượng không khí bên trong ô tô nhằm duy trì điều kiện khí hậu trong ô tô thích hợp với sức khỏe con người. Hệ thống bao gồm các chức năng : tăng nhiệt độ (chế độ sưởi ấm), giảm nhiệt độ (chế độ làm lạnh) , thông gió , hút ẩm.

Giáo trình SCBD hệ thống điều hòa không khí trên ô tô 5 Khoa Cơ khí & Động lực Trƣờng Cao đẳng Công nghiệp Nam Định Tùy theo độ lớn của không gian, mức độ phức tạp yêu cầu của ô to mà kết cấy hệ thóng điều hòa không khí phức tạp hay đơn giản, có đầy đủ hay có một số các chức năng kể trên. Chỉ tiêu tối ưu của môi trường bên trong : nhiệt độ 18 đến 22 độ C, độ ẩm 40 đến 60% ; tốc độ thông gió 0.4 m/s , lượng bụi nhỏ hơn 0. Yêu cầ u - Không khí trong khoang hành khách phải lạnh. - Không khí phải sạch.

- Không khí lạnh phải được lan truyền khắp khoang hành khách. - Không khí lạnh khô (không có độ ẩm) 2. Sơ đồ cấ u ta ̣o và nguyên lý hoa ̣t đô ̣ng của hệ thống điều hòa không khí trên ô tô 2. Sơ đồ cấ u ta ̣o Hệ thống làm lạnh trên ôtô là một hệ thống hoạt động áp suất khép kín gồm những bộ phận chính được mô tả trên hình 1.1: Sơ đồ hệ thống điều hoà không khí dùng trên ôtô 2.

Nguyên lý hoa ̣t đô ̣ng Khi động cơ hoạt động và đóng mạch điều khiển cho máy nén hoạt động thì môi chất làm lạnh sẽ tuần hoàn theo vòng kín.
