Tổng quan về giáo trình

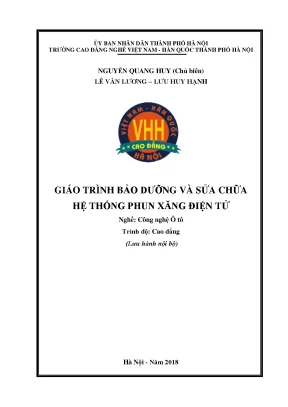

Giáo trình Bảo dưỡng và Sửa chữa Hệ thống Phun xăng Điện tử (Mã số tài liệu: MĐ 26) do ThS. Nguyễn Quang Huy làm chủ biên, cùng các tác giả Lê Văn Lương và Lưu Huy Hạnh biên soạn, lưu hành nội bộ năm 2018 tại Trường Cao đẳng Nghề Việt Nam – Hàn Quốc TP Hà Nội. Tài liệu được thiết kế bám sát chương trình đào tạo chuẩn của Tổng cục Dạy nghề dành cho nghề Công nghệ Ô tô ở trình độ Cao đẳng.

Trong khung chương trình đào tạo nghề Công nghệ Ô tô, mô đun MĐ 26 là mô đun chuyên môn nghề bắt buộc với tổng thời lượng 60 giờ (bao gồm 15 giờ lý thuyết, 43 giờ thực hành/thí nghiệm/thảo luận và 2 giờ kiểm tra). Về mặt vị trí tiến trình, mô đun này được bố trí giảng dạy sau khi sinh viên đã hoàn thành các mô đun kỹ thuật cơ sở và chuyên ngành liên quan từ MĐ 21 đến MĐ 25.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Người học trình bày được nhiệm vụ, yêu cầu, phân loại, ưu nhược điểm của hệ thống phun xăng điện tử; giải thích được cấu tạo và nguyên lý hoạt động của các bộ phận cốt lõi gồm bộ điều khiển trung tâm (ECU/ECM), hệ thống cảm biến, bầu lọc, bơm xăng điện tử và vòi phun; phân tích được các hiện tượng, nguyên nhân sai hỏng của từng chi tiết.
  • Kỹ năng: Nhận dạng chính xác vị trí, tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các chi tiết thuộc hệ thống theo đúng quy trình công nghệ, quy phạm an toàn và thông số tiêu chuẩn của nhà sản xuất; vận dụng thành thạo các trang thiết bị và dụng cụ chuyên dụng.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ kỷ luật lao động, quy trình kỹ thuật ngành ô tô, thể hiện tính cẩn thận và tỉ mỉ trong thao tác kỹ thuật.

Cấu trúc giáo trình gồm 6 bài học, đi từ tổng quan hệ thống đến các cụm chi tiết cơ điện tử, tích hợp dữ liệu kỹ thuật từ cẩm nang sửa chữa của các hãng ô tô như Toyota, Honda, Ford, Hyundai và Daewoo.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 6 bài học chính được phân bổ theo trình tự logic kỹ thuật:

  • Bài 1: Đại cương về hệ thống phun xăng điện tử: Trình bày khái niệm, ưu nhược điểm của hệ thống EFI so với bộ chế hòa khí cổ điển (phân phối hòa khí đồng đều, kiểm soát tỷ lệ khí - nhiên liệu vô cấp qua độ rộng xung phun, phản ứng nhanh với góc mở bướm ga, cắt nhiên liệu khi giảm tốc độ). Phân loại hệ thống theo điểm phun (đơn điểm TBI, đa điểm MPI), theo phương pháp đo khí nạp (loại đo áp suất đường nạp MAP - trên xe Daewoo Gentra, Lacetti, Matiz, Hyundai Getz; loại đo lưu lượng dòng khí nạp MAF - trên xe Toyota Innova, BMW), và theo phương pháp điều khiển kim phun (đồng loạt, theo nhóm, độc lập). Giới thiệu hệ thống phun trực tiếp GDI (Gasoline Direct Injection) sử dụng bơm nhiên liệu cao áp dẫn động từ vấu cam và ống phân phối common rail. Cung cấp quy trình an toàn xả áp suất hệ thống nhiên liệu và tháo lắp các cụm chi tiết trên động cơ 2AZ-FE, Kia Carens, Hyundai Sonata G6DB.
  • Bài 2: Bảo dưỡng và sửa chữa bầu lọc: Cấu tạo, nguyên lý của bầu lọc không khí (lõi lọc giấy, lọc vải, lọc ướt cốc dầu; nguyên lý ly tâm sơ bộ, xoáy tách hạt và lọc giấy) và bầu lọc xăng (lõi lọc giấy xếp nếp giữ cặn bẩn kích thước 10–40 micromet đối với hệ thống EFI). Phương pháp kiểm tra, chu kỳ bảo dưỡng, quy trình xả áp và kỹ thuật tháo lắp bầu lọc xăng (lực siết đai ốc tiêu chuẩn 9,5 N·m).
  • Bài 3: Bảo dưỡng và sửa chữa bơm xăng điều khiển điện tử: Phân loại bơm xăng cơ khí kiểu màng, bơm điện kiểu màng, bơm điện mô tơ bi gạt (roller cell) và bơm điện mô tơ cánh gạt turbine. Phân tích nguyên lý làm việc của van an toàn và van một chiều (duy trì áp suất dư tránh hiện tượng hóa hơi nhiên liệu khi nhiệt độ cao). Phân tích sơ đồ mạch điều khiển an toàn của bơm xăng qua rơ le mở mạch dựa trên công tắc cảm biến MAF cánh gạt hoặc tín hiệu tốc độ động cơ (Ne) từ bộ chia điện/cảm biến trục khuỷu CKP.
  • Bài 4: Bảo dưỡng và sửa chữa bộ điều áp: Nhiệm vụ, cấu tạo màng van lò xo, nguyên lý duy trì độ chênh lệch áp suất ổn định (khoảng 2–3 kgf/cm² hay 2,5–3 bar) giữa dàn phân phối và đường ống nạp; vai trò của bộ giảm rung nhiên liệu; quy trình kiểm tra và thay thế bộ điều áp.
  • Bài 5: Bảo dưỡng và sửa chữa vòi phun xăng điều khiển điện tử: Cấu tạo cuộn dây điện từ, kim van, lò xo hồi vị; nguyên lý đóng mở theo xung điều khiển từ ECU; kiểm tra lưu lượng, dạng hình tia phun sương, kiểm tra độ kín khít chống nhỏ giọt và quy trình tháo lắp vòi phun trên dàn phân phối.
  • Bài 6: Bảo dưỡng và sửa chữa bộ điều khiển trung tâm (ECU) và các cảm biến: Cấu tạo, chức năng xử lý tín hiệu đầu vào - đầu ra của ECM/PCM; quy trình đo kiểm, phân tích sai hỏng của các cảm biến: cảm biến lưu lượng khí nạp (MAFS), áp suất đường nạp (MAPS), vị trí bướm ga (TPS), nhiệt độ nước làm mát (ECTS), nhiệt độ khí nạp (IATS), vị trí trục khuỷu (CKPS), vị trí trục cam (CMPS), cảm biến tiếng gõ (KS), cảm biến oxy (HO2S) và van điều khiển không tải (ISC/IAC).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng lý thuyết và nguyên lý cơ điện tử ô tô:

  • Lý thuyết cung cấp hỗn hợp khí - nhiên liệu: Cơ chế hình thành hòa khí tối ưu theo các chế độ làm việc của động cơ (khởi động nguội, không tải, tăng tốc, toàn tải, giảm tốc cắt nhiên liệu).
  • Nguyên lý thủy lực và đo lường khí nạp: Khái niệm chênh lệch áp suất, áp suất tuyệt đối đường nạp, dòng chảy tầng/xoáy, lưu lượng dòng khí nạp, sự tương quan giữa áp lực bơm (5,5–6,8 kgf/cm²) và áp suất vận hành được kiểm soát (2–3 kgf/cm²).
  • Nguyên lý điều khiển vòng kín và mạch điện tử an toàn: Hệ thống 3 phân hệ chức năng (nạp khí - cấp nhiên liệu - điều khiển điện tử), nguyên lý điều khiển rơ le mở mạch thông qua tín hiệu Ne/STA để tự động ngắt bơm xăng khi động cơ ngừng hoạt động.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện đúng quy trình xả áp suất nhiên liệu; tháo lắp các bộ phận (bơm xăng dưới sàn ghế sau, cụm vòi phun, bộ lọc xăng, cổ họng gió, hộp ECM) bằng dụng cụ chuyên dùng; đo điện trở cuộn dây, kiểm tra tín hiệu điện áp/xung điều khiển.
  • Kỹ năng phân tích (Analytical skills): Phân tích mối quan hệ giữa triệu chứng hư hỏng của động cơ (mất công suất, chết máy khi tốc độ cao, khó leo dốc, nồng độ khí thải HC tăng) với nguyên nhân sai hỏng tại từng bộ phận như tắc lọc, yếu bơm, kẹt van điều áp, tắc/rò rỉ vòi phun hoặc sai lệch tín hiệu cảm biến.
  • Kỹ năng thực hành quy chuẩn (Practical competencies): Thao tác tháo lắp cút nối nhanh ống dẫn xăng; làm sạch lọc gió bằng khí nén đúng chiều; sử dụng cờ-lê lực siết đúng mô-men tiêu chuẩn (đĩa bắt ống bơm: 9 N·m, giá bắt lọc xăng: 9,5 N·m); thực hiện các quy định an toàn ngắt ắc quy và phòng chống cháy nổ.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo năng lực thực hiện (Competency-Based Training) của hệ thống giáo dục nghề nghiệp:

  • Tỷ trọng phân bổ thời gian: Tổng thời lượng 60 giờ được chia thành 15 giờ lý thuyết (chiếm 25%), 43 giờ thực hành/thí nghiệm/thảo luận (chiếm 71,7%) và 2 giờ kiểm tra (chiếm 3,3%). Thời lượng thực hành tập trung lớn nhất ở các bài sửa chữa bơm xăng (9 giờ), bộ điều áp (8 giờ), vòi phun (10 giờ) và ECU/cảm biến (10 giờ).
  • Phương pháp giảng dạy: Giảng viên thuyết giảng nguyên lý kết hợp hình vẽ kỹ thuật, sơ đồ mạch điện và thao tác mẫu quy trình tháo lắp, đo kiểm trên mô hình thực hành hoặc xe thực tế.
  • Bài tập và thực hành xưởng: Sinh viên thực hiện các bài tập tháo lắp thực tế: tháo cụm đệm ghế sau để tiếp cận cụm bơm xăng, tách cút nối ống nhiên liệu đúng kỹ thuật, kiểm tra gioăng chữ O, đo áp suất bơm xăng, vệ sinh phần tử lọc gió và đo thông số điện trở của các cảm biến.
  • Phương pháp đánh giá: Kết hợp đánh giá thường xuyên trong các buổi thực hành (đánh giá việc tuân thủ quy trình an toàn, kỹ năng sử dụng dụng cụ, thao tác siết lực) với 2 bài kiểm tra định kỳ 1 giờ tại Bài 5 và Bài 6 nhằm kiểm tra toàn diện kỹ năng nhận dạng, kiểm tra và khắc phục lỗi hệ thống.
  • Hướng dẫn tự học: Sinh viên nghiên cứu trước sơ đồ cấu tạo và vị trí linh kiện của từng dòng xe trong giáo trình; tra cứu cẩm nang kỹ thuật của hãng; tự đối chiếu bảng bảo dưỡng định kỳ theo số kilomet hoặc tháng sử dụng.

Điểm nổi bật và cập nhật

  • Cung cấp dữ liệu so sánh kỹ thuật: Phân tích cụ thể các ưu điểm kỹ thuật của hệ thống phun xăng điện tử (EFI) so với bộ chế hòa khí cổ điển thông qua các dữ liệu: việc loại bỏ họng khuếch tán giúp giảm cản trở dòng khí nạp; áp suất nhiên liệu nén 2–3 kgf/cm² tạo sương mù mịn; khả năng bù ga tự động dựa trên tín hiệu khởi động STA, cảm biến ECT và cảm biến áp lực dầu trợ lực lái; chức năng cắt nhiên liệu khi giảm tốc giúp giảm nồng độ hydrocacbon (HC) trong khí xả.
  • Cập nhật công nghệ phun xăng trực tiếp (GDI): Giới thiệu nguyên lý hệ thống GDI với cấu trúc kim phun trực tiếp vào buồng đốt ở kỳ nạp hoặc kỳ nén, bơm cao áp dẫn động từ trục cam và hệ thống phân phối nhiên liệu common rail đáp ứng yêu cầu hòa trộn nhiên liệu ở áp suất cao.
  • Tích hợp tài liệu hướng dẫn kỹ thuật của nhiều hãng sản xuất ô tô: Dữ liệu kỹ thuật trong giáo trình được trích xuất từ cẩm nang sửa chữa thực tế của Toyota, Honda, Ford, Hyundai, Daewoo và Fiat:
    • Quy định an toàn: Đợi tối thiểu 90 giây sau khi ngắt cáp âm ắc quy để tránh kích nổ túi khí; quy định của hãng Fiat về việc rút khóa điện ra ngoài 6 giây trước khi thao tác hệ thống điều khiển ECM.
    • Quy chuẩn bảo dưỡng định kỳ: Bảng chu kỳ kiểm tra (I) và thay thế (R) lọc không khí cho động cơ Daewoo Gentra và Toyota Altis từ 10.000 km đến 100.000 km (hoặc từ 6 đến 60 tháng); quy định thay lọc gió sau mỗi 20.500 dặm trên xe Honda Civic và không dùng khí nén vệ sinh đối với loại phần tử lọc này; thông số vị trí lắp đặt bầu lọc xăng trên xe Toyota Innova & Fortuner, động cơ 1.6L Duratec-16V trên Ford Focus.
    • Sơ đồ vị trí cảm biến thực tế: Bản đồ bố trí chi tiết trên các dòng xe thương mại gồm Kia Carens, Hyundai Sonata (động cơ G6DB - GSL), Daewoo Gentra và động cơ Toyota 2AZ-FE.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Sinh viên hệ Cao đẳng nghề ngành Công nghệ Ô tô đang theo học mô đun MĐ 26.
    • Học viên các khóa đào tạo nghề ngắn hạn hoặc trung cấp kỹ thuật ô tô cần tài liệu thực hành bảo dưỡng hệ thống nhiên liệu điện tử.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành các mô đun cơ sở nghề trước đó: MĐ 21, MĐ 22, MĐ 23, MĐ 24, MĐ 25 (bao gồm kiến thức cơ bản về nhiệt động học, nguyên lý động cơ đốt trong, vẽ kỹ thuật và kỹ thuật điện - điện tử ô tô cơ bản).
  • Giảng viên và kỹ thuật viên:
    • Giảng viên dạy nghề công nghệ ô tô sử dụng làm tài liệu giảng dạy lý thuyết chuyên môn và biên soạn bảng hướng dẫn thực hành (phiếu hướng dẫn công việc).
    • Thợ sửa chữa ô tô và kỹ thuật viên xưởng dịch vụ sử dụng làm tài liệu tham khảo nhanh về quy trình xả áp an toàn, phương pháp kiểm tra bơm xăng, bộ điều áp, vòi phun và các cảm biến trên xe.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề ngành Công nghệ Ô tô theo chương trình của Tổng cục Dạy nghề. Tài liệu cũng phù hợp cho giảng viên dạy nghề và kỹ thuật viên xưởng dịch vụ ô tô cần quy trình bảo dưỡng chuẩn hóa.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần hoàn thành các mô đun tiên quyết từ MĐ 21 đến MĐ 25, nắm vững nguyên lý hoạt động cơ bản của động cơ đốt trong, hiểu biết về hệ thống điện thân xe, an toàn điện và kỹ năng sử dụng các dụng cụ cơ khí cầm tay.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thông thường là gì?

Giáo trình chú trọng thực hành với 43/60 giờ (hơn 71% thời lượng), tích hợp trực tiếp hình ảnh tháo lắp thực tế, sơ đồ mạch điện, lực siết tiêu chuẩn (N·m) và cẩm nang kỹ thuật của các dòng xe phổ biến như Toyota 2AZ-FE, Innova, Altis; Hyundai Sonata G6DB; Daewoo Gentra; Kia Carens; Ford Focus.

4. Quy trình bảo dưỡng hệ thống nhiên liệu yêu cầu lưu ý an toàn nghiêm ngặt nào?

Tài liệu quy định bắt buộc phải xả áp suất hệ thống nhiên liệu (rút cầu chì/giắc bơm xăng, khởi động cho động cơ tự tắt máy) trước khi tháo rời đường ống; ngắt cáp âm ắc quy và chờ ít nhất 90 giây để phòng tránh kích nổ túi khí; che chắn giẻ lau để tránh xăng bắn vào khoang máy và người thực hiện; tuyệt đối không để phát sinh tia lửa hoặc hút thuốc gần khu vực sửa chữa.

5. Giáo trình có những tài liệu bổ trợ nào kèm theo?

Nội dung giáo trình được trích xuất và tham khảo trực tiếp từ cẩm nang hướng dẫn sửa chữa chính hãng của Toyota, Honda, Ford, Hyundai, Daewoo, kết hợp với các sơ đồ khối, sơ đồ nguyên lý mạch điện rơ le mở mạch, hình ảnh cấu tạo mặt cắt của bơm xăng cánh gạt, bơm bi gạt và vòi phun.

Kết luận

Giáo trình Bảo dưỡng và Sửa chữa Hệ thống Phun xăng Điện tử (MĐ 26) cung cấp hệ thống kiến thức toàn diện từ cấu tạo, nguyên lý đến quy trình kỹ thuật sửa chữa các phân hệ nạp khí, cấp nhiên liệu và điều khiển điện tử trên động cơ xăng hiện đại. Lộ trình học tập được thiết kế tuần tự từ tổng quan hệ thống, bảo dưỡng các cụm cơ - thủy lực (bầu lọc, bơm xăng, bộ điều áp, vòi phun) đến chẩn đoán bộ điều khiển trung tâm (ECU) và hệ thống cảm biến. Để đạt hiệu quả học tập cao nhất, người học nên kết hợp nghiên cứu giáo trình với việc tra cứu cẩm nang bảo dưỡng chính hãng của từng dòng xe và luyện tập kỹ năng đo kiểm, tháo lắp an toàn trên các thiết bị thực hành xưởng.
