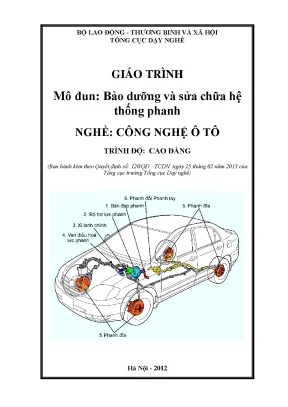

BỘ LAO ĐỘNG - THƯƠNG BINH VÀ XÃ HỘI TỔNG CỤC DẠY NGHỀ GIÁO TRÌNH Mô đun: Bảo dưỡng và sửa chữa hệ thống phanh NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo Quyết định số: 120/QĐ - TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề) Hà Nội - 2012 1 TUYÊN BỐ BẢN QUYỀN: Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo nghề và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. MÃ TÀI LIỆU: MĐ 32 LỜI GIỚI THIỆU Để giảm tốc độ của một xe đang chạy và dừng xe, cần thiết phải tạo ra một lực làm cho các bánh xe quay chậm lại. Phanh là hệ thống an toàn chủ động hết sức quan trọng nên luôn được các nhà thiết kế ô tô quan tâm, không ngừng nghiên cứu hoàn thiện và nâng cao hiệu quả.
Bên cạnh đó sửa chữa và bảo dưỡng hệ thống phanh cũng là một công việc hết sức quan trọng. Với mong muốn đó giáo trình được biên soạn, nội dung giáo trình bao gồm sáu bài: Bài 1. Hệ thống phanh ô tô Bài 2. Hệ thống phanh dẫn động thuỷ lực Bài 3.
Bảo dưỡng và sửa chữa hệ thống phanh dẫn động thuỷ lực Bài 4. Hệ thống phanh dẫn động khí nén Bài 5. Bảo dưỡng và sửa chữa hệ thống phanh dẫn động khí nén Bài 6. Bảo dưỡng và sửa chữa cơ cấu phanh tay Kiến thức trong giáo trình được biên soạn theo chương trình dạy nghề được Tổng cục Dạy nghề phê duyệt, sắp xếp logic từ nhiệm vụ, cấu tạo, nguyên lý hoạt động đến cách phân tích các hư hỏng, phương pháp kiểm tra và quy trình thực hành sửa chữa.
Do đó người đọc có thể hiểu một cách dễ dàng. Xin chân trọng cảm ơn Tổng cục Dạy nghề, khoa Động lực trường Cao đẳng nghề Cơ khí Nông nghiệp cũng như sự giúp đỡ quý báu của đồng nghiệp đã giúp tác giả hoàn thành giáo trình này. Mặc dù đã rất cố gắng nhưng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn. Hà Nội, ngày….
năm 2012 Tham gia biên soạn 2 1 ThS. Phạm Tố Như Chủ biên 2 ThS. Nguyễn Đức Nam Đồng chủ biên 3 ThS. Hà Thanh Sơn Thành viên 4 ThS.
Vũ Quang Huy Thành viên 5 ThS. Phạm Ngọc Anh Thành viên 6 ThS. Nguyễn Thành Trung Thành viên 7 ThS. Phạm Duy Đông Thành viên 8 ThS.
Đoàn Văn Năm Thành viên 9 ThS. Ngô Cao Vinh Thành viên 10 ThS. Đinh Quang Vinh Thành viên 11 ThS. Hoàng Văn Thông Thành viên 12 ThS.
Hoàng Văn Ba Thành viên 13 ThS. Nguyễn Thái Sơn Thành viên 14 CN. Vũ Quang Anh Thành viên 15 ThS. Nguyễn Xuân Sơn Thành viên 16 ThS.
Lê Ngọc Viện Thành viên 17 ThS. Nguyễn Văn Thông Thành viên 18 ThS. Dương Mạnh Hà Thành viên 19 CN. Hoàng Văn Lợi Thành viên 20 CN.
Trần Văn Đô Thành viên 3 MỤC LỤC TT ĐỀ MỤC TRANG 1 Lời giới thiệu 1 2 Mục lục 2 3 Bài 1. Hệ thống phanh ô tô 6 4 Bài 2. Hệ thống phanh dẫn động thuỷ lực 11 Bài 3. Bảo dưỡng và sửa chữa hệ thống phanh dẫn động 5 43 thuỷ lực 6 Bài 4.
Hệ thống phanh dẫn động khí nén 79 Bài 5. Bảo dưỡng và sửa chữa hệ thống phanh dẫn động khí 7 101 nén 8 Bài 6. Bảo dưỡng và sửa chữa cơ cấu phanh tay 125 4 TÊN MÔ ĐUN: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG PHANH Mã mô đun: MĐ 32 I. Vị trí, tính chất, ý nghĩa và vai trò mô đun: - Vị trí: Mô đun được bố trí dạy sau các môn học/ mô đun sau: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MH13, MH 14, MH 15, MH 16, MĐ 18, MĐ 19, MĐ 20, MĐ 21, MĐ 22, MĐ 23, MĐ 24, MĐ 25, MĐ 26, MĐ 27, MĐ 28, MĐ 29, MĐ 30, MĐ 31.
- Tính chất: Mô đun chuyên môn nghề bắt buộc. - Có ý nghĩa và vai trò quan trọng trong việc cung cấp một phần kiến thức, kỹ năng nghề, nghề công nghệ ô tô. Mục tiêu của mô đun: + Trình bày đầy đủ các yêu cầu, nhiệm vụ và phân loại hệ thống phanh trên ô tô + Giải thích được cấu tạo và nguyên lý hoạt động của hệ thống phanh dẫn động thủy lực và hệ thống phanh dẫn động khí nén trên ô tô + Trình bày được cấu tạo và nguyên lý hoạt động của các bộ phận (dẫn động phanh và cơ cấu phanh bánh xe) của hệ thống phanh dẫn động thủy lực và phanh khí nén + Phân tích được những hiện tượng, nguyên nhân sai hỏng chung và của các bộ phận hệ thống phanh dẫn động thủy lực và phanh dẫn động khí nén trên ô tô + Trình bày được phương pháp bảo dưỡng, kiểm tra và sữa chữa được những sai hỏng của các bộ phận hệ thống phanh + Sử dụng đúng các dụng cụ kiểm tra, bảo dưỡng và sửa chữa đảm bảo chính xác và an toàn + Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. Nội dung tổng quát và phân bổ thời gian: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra* 1 Hệ thống phanh ô tô 15 9 6 Hệ thống phanh dẫn động thuỷ 2 lực 15 3 12 Bảo dưỡng và sửa chữa hệ 3 thống dẫn động phanh thuỷ lực 28 6 20 2 5 Hệ thống phanh dẫn động khí 4 nén 15 3 12 Bảo dưỡng và sửa chữa hệ 5 thống dẫn động phanh khí 23 6 15 2 Bảo dưỡng và sửa chữa cơ cấu 6 phanh tay 9 3 6 Cộng: 105 30 71 4 6 BÀI 1.
HỆ THỐNG PHANH Ô TÔ Mã bài: MĐ 32 – 01 Giới thiệu: Để giảm tốc độ của một xe đang chạy và dừng xe, cần thiết phải tạo ra một lực làm cho các bánh xe quay chậm lại. Phanh là hệ thống an toàn chủ động hết sức quan trọng nên luôn được các nhà thiết kế ô tô quan tâm, không ngừng nghiên cứu hoàn thiện và nâng cao hiệu quả. Mục tiêu: - Phát biểu đúng yêu cầu, nhiệm vụ và phân loại hệ thống phanh. - Giải thích được cấu tạo, nguyên lý hoạt động hệ thống phanh.
- Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô. - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. Nội dung chính: 1.1 KHÁI QUÁT CHUNG. Mục tiêu: Khái quát được hệ thống phanh trên ô tô Phanh là hệ thống an toàn chủ động hết sức quan trọng nên luôn được các nhà thiết kế ô tô quan tâm, không ngừng nghiên cứu hoàn thiện và nâng cao hiệu quả.
Khởi đầu, hệ thống phanh dẫn động thuỷ lực (phanh dầu) sử dụng trên các xe ô tô con chỉ là loại đơn giản, trong đó lực phanh các bánh xe tỷ lệ thuận với lực tác động lên bàn đạp phanh. Hệ thống phanh này đến nay gần như không còn được sử dụng vì hiệu quả kém, không bảo đảm đủ lực phanh. Hệ thống phanh ô tô. Để tăng lực phanh, người ta sử dụng các cơ cấu trợ lực.
Phổ biến với các xe con là loại trợ lực bằng chân không, sử dụng độ chênh lệch giữa áp suất khí quyển và độ chân không trong đường nạp của động cơ để tạo ra lực bổ trợ phanh. Trợ lực chân không có thể tác động trực tiếp lên pít tông của xy lanh phanh chính hoặc tác động gián tiếp (có thêm một xy lanh phụ trợ để tăng áp suất dầu phanh). Tuy vậy, các dạng trợ lực chân không cũng chỉ tăng áp suất dầu phanh lên được khoảng gấp 2 lần. Phanh dầu còn có thể được trợ lực bằng khí nén giúp đạt được áp suất dầu phanh khá cao, nhưng do cấu tạo phức tạp, nên chủ yếu áp dụng cho các xe tải.
Còn để tránh hiện tượng bó cứng các bánh xe khi phanh, dẫn mất điều khiển, ở một số xe người ta sử dụng cơ cấu điều chỉnh lực phanh, nhằm thay đổi lực phanh ở các bánh xe tỷ lệ với lực bám của các bánh xe đó. Cơ cấu điều chỉnh này được liên kết bằng cơ khí với thân xe và cầu sau. Tuỳ thuộc vào vị trí tương đối của thân xe với cầu xe (tương ứng là trọng lượng xe tác động lên cầu sau), cơ cấu sẽ làm thay đổi áp lực của dầu phanh trong các xy lanh phanh bánh xe sau. Khi trọng lượng đè lên cầu sau nhỏ thì lực phanh các bánh sau sẽ nhỏ và ngược lại.
8 Tuy nhiên, những sáng chế cải tiến của các nhà thiết kế nhằm nâng cao hiệu quả làm việc của hệ thống phanh trong khoảng thời gian 70 - 80 năm kể từ khi xe ô tô ra đời vẫn tỏ ra không đáp ứng được yêu cầu. Chỉ với việc áp dụng các thành tựu của ngành công nghiệp điện tử, hệ thống phanh xe ô tô mới dần đạt được những tính năng cần thiết. Việc ứng dụng các thiết bị điện tử trong các bộ phận, hệ thống của xe ô tô nói chung và hệ thống phanh nói riêng, thể hiện ở sự kết hợp những thành phần cơ học, điện và điện tử để thực hiện các chức năng cơ học theo sự điều khiển của các modul (hoặc bộ vi xử lý) điện tử. Đối với hệ thống phanh, ứng dụng thiết bị cơ - điện tử đầu tiên có thể kể đến là hệ thống chống bó cứng phanh ABS (Anti-lock Braking System) xuất hiện năm 1978, ban đầu là trên các xe thể thao đắt tiền, còn ngày nay đã trở thành không thể thiếu ở một số loại xe trung và cao cấp.
ABS là thiết bị hỗ trợ cho hệ thống phanh, ngăn chặn hiện tượng trượt của các bánh xe khi phanh gấp mà không phụ thuộc vào xử trí của người lái, nhưng đồng thời vẫn bảo đảm lực phanh đạt giá trị cực đại ứng với khả năng bám của bánh xe với mặt đường. Bước tiếp theo là sự ra đời của hệ thống phân phối lực phanh điện tử EBD (Electronic Brakeforce Distribution). Hệ thống hỗ trợ phanh gấp BAS (Brake Assist System) có tác dụng tăng tức thì lực phanh đến mức tối đa trong thời gian ngắn nhất khi phanh khẩn cấp, xuất hiện cũng nhằm mục đích tăng cường hiệu quả cho hệ thống phanh. Bên cạnh đó, một số hệ thống khác như: ổn định điện tử ESP (Electronic Stability Program), chống trượt ETS (Electronic Traction System),.
