Tổng quan về giáo trình

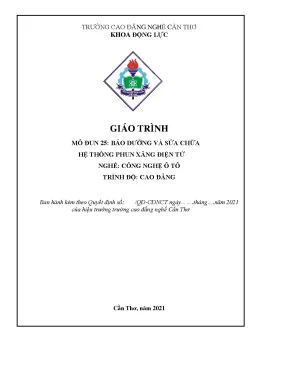

Giáo trình Mô đun 25: Bảo dưỡng và sửa chữa hệ thống phun xăng điện tử (Mã mô đun: MĐ 25) được biên soạn bởi Khoa Động lực thuộc Trường Cao đẳng Nghề Cần Thơ, do tác giả Lê Tuấn Anh làm chủ biên và ban hành vào năm 2021. Tài liệu được thiết kế theo chương trình khung của Tổng cục Dạy nghề, phục vụ công tác giảng dạy chuyên môn bắt buộc trong chương trình đào tạo ngành Công nghệ Ô tô trình độ Cao đẳng. Về mặt phân bổ chương trình, mô đun được bố trí sau khi người học đã hoàn thành các học phần nền tảng về bảo dưỡng và sửa chữa hệ thống nhiên liệu cơ bản trên động cơ đốt trong.

Mục tiêu học tập của giáo trình được cấu trúc thành ba nhóm chuẩn đầu ra:

  • Kiến thức: Trình bày định nghĩa, phân loại, cấu tạo và nguyên lý hoạt động của mô đun điều khiển điện tử (ECU), hệ thống cảm biến, hệ thống nạp khí, bơm nhiên liệu, vòi phun và hệ thống đánh lửa liên quan.
  • Kỹ năng: Phân tích nguyên nhân hư hỏng, thực hiện đúng các bước tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các chi tiết của hệ thống phun xăng điện tử theo tiêu chuẩn kỹ thuật của nhà sản xuất.
  • Năng lực tự chủ và trách nhiệm: Sử dụng dụng cụ đúng quy chuẩn, tuân thủ an toàn lao động trong xưởng ô tô, hình thành tính kỷ luật và cẩn thận trong thao tác kỹ thuật.

Tổng thời lượng đào tạo của mô đun là 60 giờ, bao gồm 30 giờ lý thuyết, 27 giờ thực hành và 3 giờ kiểm tra. Điểm đặc thù của tài liệu là cấu trúc tiếp cận từ lịch sử phát triển, cấu tạo nguyên lý cho đến quy trình thao tác cụ thể trên các dòng động cơ thương mại.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 5 bài học với tiến trình logic từ tổng quan hệ thống, chi tiết điều khiển điện tử, hệ thống cơ khí thủy lực đến hệ thống đánh lửa và chẩn đoán tổng hợp:

  1. Bài 1: Đại cương về hệ thống phun xăng điện tử (8 giờ: 4 LT - 4 TH):

    • Trình bày lịch sử phát triển của công nghệ phun xăng từ các hệ thống cơ khí (K-Jetronic), cơ khí có can thiệp điện tử (KE-Jetronic, KEIII-Jetronic, KE-Motronic) đến hệ thống điều khiển điện tử hoàn toàn (L-Jetronic/EFI, Motronic) và phun đơn điểm (Mono-Jetronic, Mono-Motronic).
    • Phân tích 3 khối cấu thành: hệ thống cung cấp nhiên liệu, hệ thống cung cấp không khí và hệ thống điều khiển điện tử.
    • Hướng dẫn quy trình tháo lắp, vệ sinh tổng quát các cụm chi tiết trên xe KIA Carens và Hyundai Sonata G6DB - GSL.

  2. Bài 2: Kiểm tra, bảo dưỡng máy tính và các bộ cảm biến (20 giờ: 10 LT - 9 TH - 1 KT):

    • Phân tích cấu tạo vỏ hợp kim nhôm, mạch in và chức năng điều khiển của ECU (EFI, ESA, ISC, chẩn đoán, an toàn dự phòng, khóa mã hóa Immobilizer).
    • Khảo sát nguyên lý và cấu tạo của các bộ cảm biến: Cảm biến oxy ($ZrO_2$ nung nóng $>350^\circ\text{C}$), cảm biến nhiệt độ nước làm mát THW/CTS ($80^\circ\text{C}$ chuẩn), cảm biến nhiệt độ khí nạp THA/MAT ($20^\circ\text{C}$ chuẩn), cảm biến vị trí bướm ga TPS/VTA, cảm biến áp suất nạp MAP, cảm biến tiếng gõ KNK (phần tử áp điện tần số 6–13 kHz), cảm biến vị trí trục cam/trục khuỷu NE/G (loại điện từ, quang học, Hall) và cảm biến lưu lượng khí nạp (van trượt, dây nhiệt, Karman).

  3. Bài 3: Kiểm tra, bảo dưỡng hệ thống nhiên liệu động cơ phun xăng (10 giờ: 5 LT - 5 TH):

    • Trình bày cấu tạo và nguyên lý làm việc của thùng xăng, bơm nhiên liệu điện từ, bầu lọc, ống phân phối, bộ ổn định áp suất và vòi phun xăng.
    • Hướng dẫn quy trình xả áp xăng trong đường ống, kiểm tra áp suất bơm và quy trình đo kiểm, vệ sinh vòi phun.

  4. Bài 4: Kiểm tra, bảo dưỡng hệ thống đánh lửa trên động cơ phun xăng (15 giờ: 7 LT - 7 TH - 1 KT):

    • Phân loại và phân tích cấu tạo hệ thống đánh lửa điện tử kết hợp, bô-bin đơn/đôi, tín hiệu đánh lửa sơ cấp và thứ cấp.
    • Hướng dẫn phương pháp kiểm tra bộ chấp hành đánh lửa và tín hiệu điều khiển góc đánh lửa sớm điện tử (ESA).

  5. Bài 5: Chẩn đoán hư hỏng hệ thống phun xăng (7 giờ: 4 LT - 2 TH - 1 KT):

    • Khái niệm chẩn đoán kỹ thuật và tiêu chuẩn chẩn đoán OBD II trên ô tô.
    • Phương pháp chẩn đoán thủ công (đọc mã nháy, đo điện áp chân giắc) và phương pháp sử dụng máy chẩn đoán chuyên dụng để đọc lỗi, xóa mã lỗi và theo dõi thông số dữ liệu động (Live Data).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng kiến thức dựa trên các nguyên lý kỹ thuật cốt lõi:

  • Lý thuyết điều khiển vòng lặp kín (Closed-loop): Sử dụng tín hiệu phản hồi từ cảm biến oxy ($OX$) và nhiệt độ nước làm mát ($THW$) để ECU hiệu chỉnh thời gian mở kim phun nhằm duy trì tỷ lệ hòa khí thích hợp.
  • Nguyên lý chuyển đổi tín hiệu vật lý - điện áp: Cơ chế biến đổi áp suất khí nạp, nhiệt độ và độ mở bướm ga thành dải điện áp $0\text{--}5\text{V}$, xung xoay chiều AC (cảm biến từ), hoặc xung vuông kỹ thuật số (cảm biến Hall và cảm biến quang).
  • Nguyên tắc an toàn dự phòng (Fail-safe): Cơ chế ECU thiết lập thông số mặc định (ví dụ nhiệt độ nước làm mát gán cố định $80^\circ\text{C}$, nhiệt độ khí nạp gán cố định $20^\circ\text{C}$) khi phát hiện mất tín hiệu cảm biến để duy trì hoạt động tối thiểu của động cơ.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện quy trình an toàn xả áp hệ thống nhiên liệu, tháo lắp kim phun, bơm xăng, bộ ổn áp, cảm biến khí nạp và giắc nối ECU trên các dòng xe thực tế.
  • Kỹ năng phân tích (Analytical skills): Đo kiểm thông số điện trở cuộn dây, đo dạng sóng xung tín hiệu, đọc sơ đồ mạch điện nguồn/nối mát và phân tích các triệu chứng bất thường như động cơ rung giật, nghèo nhiên liệu hoặc kích nổ.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành máy quét chẩn đoán đọc mã lỗi hệ thống OBD II, làm sạch chi tiết bằng thiết bị và hóa chất chuyên dụng, lắp ráp linh kiện với gioăng đệm mới theo đúng tiêu chuẩn xưởng.

Phương pháp giảng dạy và học tập

Phương pháp đào tạo của giáo trình tuân theo mô hình tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp với tỷ lệ thời lượng phân bổ: 50% lý thuyết (30 giờ), 45% thực hành (27 giờ) và 5% kiểm tra (3 giờ).

Giảng viên tổ chức các bài học theo tiến trình:

  1. Trình bày sơ đồ cấu tạo, nguyên lý vận hành của từng cụm cơ cấu.
  2. Thị phạm quy trình tháo lắp, đo kiểm trên sa bàn hoặc động cơ thực tế.
  3. Giao nhiệm vụ thực hành cho học viên theo hình thức cá nhân hoặc nhóm nhỏ.

Các bài tập thực hành tập trung vào những tình huống kỹ thuật cụ thể:

  • Thực hành quy trình xả áp và tháo bơm nhiên liệu: Rút cầu chì bơm xăng, khởi động động cơ để triệt tiêu áp suất dư trước khi ngắt đường ống.
  • Thực hành an toàn điện: Ngắt cáp âm ắc quy và chờ tối thiểu 90 giây nhằm xả điện áp dự phòng, tránh nguy cơ kích nổ túi khí ngoài ý muốn khi can thiệp vào hệ thống điện.
  • Thực hành bảo dưỡng lọc gió và họng ga: Vệ sinh phần tử lọc gió bằng khí nén thổi ngược chiều dòng khí nạp; sử dụng dung dịch chuyên dụng làm sạch cổ họng ga và bướm ga.
  • Thực hành đo kiểm cảm biến: Đo điện trở nhiệt bán dẫn (cảm biến THW, THA), kiểm tra tín hiệu điện áp ra của cảm biến lưu lượng khí nạp cánh trượt và cảm biến oxy.

Phương pháp đánh giá kết quả học tập gồm 3 bài kiểm tra định kỳ phân bổ tại Bài 2 (1 giờ), Bài 4 (1 giờ) và Bài 5 (1 giờ). Tiêu chí đánh giá dựa trên mức độ hoàn thiện sản phẩm thực hành, độ chuẩn xác của thao tác kỹ thuật, tính chính xác khi đọc thông số đo kiểm và mức độ chấp hành quy tắc an toàn xưởng. Học viên tự học thông qua việc đối chiếu sơ đồ mạch điện nguyên lý với các cẩm nang hướng dẫn sửa chữa của từng hãng xe.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh tiến trình kỹ thuật của hệ thống cấp nhiên liệu động cơ xăng qua các giai đoạn:

  • Hệ thống hóa các thế hệ phun xăng: Trình bày sự dịch chuyển kỹ thuật từ bộ chế hòa khí cổ điển sang hệ thống phun xăng cơ khí K-Jetronic (năm 1973), cơ khí hiệu chỉnh điện tử KE-Jetronic (1981, thương mại hóa 1984 trên xe Mercedes-Benz), đến các hệ thống điện tử toàn phần L-Jetronic/EFI và Motronic.
  • Tích hợp sơ đồ kỹ thuật từ phương tiện thực tế: Sử dụng sơ đồ vị trí linh kiện, sơ đồ chân giắc và quy trình tháo lắp lấy trực tiếp từ các dòng xe thương mại:
    • Hệ thống phun xăng xe KIA Carens (cảm biến MAFS, ECTS, CKPS, CMPS, TPS, van ISC, rơ le bơm).
    • Hệ thống động cơ HYUNDAI SONATA G6DB - GSL 3.3 (PCM động cơ, cảm biến ôxy số 1/số 2 cho từng thân máy, cảm biến gõ KS #1/#2, cảm biến MAPS, bướm ga thông minh).
    • Cụm bơm xăng và bộ lọc nhiên liệu trên xe Toyota Innova.
    • Cảm biến áp suất tuyệt đối MAPS và cảm biến IATS trên xe Daewoo Gentra.
    • Cảm biến nhiệt độ nước làm mát trên động cơ Toyota 2AZ-FE.
  • Cập nhật công nghệ điện tử: Bổ sung kiến thức về hệ thống khóa động cơ chống trộm (Immobilizer) trên các ECU thế hệ mới, đòi hỏi thiết bị đồng bộ hóa chuyên dụng khi thay thế hộp điều khiển; cập nhật giao thức chẩn đoán OBD II và việc sử dụng máy quét đọc dữ liệu số.

Đối tượng sử dụng giáo trình

  1. Sinh viên chuyên ngành: Học sinh, sinh viên theo học chương trình Cao đẳng hoặc Trung cấp nghề Công nghệ Ô tô, học viên các khóa đào tạo kỹ thuật viên sửa chữa hệ thống điện - điện tử trên ô tô hiện đại.
  2. Yêu cầu điều kiện tiên quyết: Người học cần hoàn thành các học phần về cấu tạo động cơ đốt trong, nguyên lý hệ thống phân phối khí, điện kỹ thuật cơ bản và mô đun sửa chữa hệ thống nhiên liệu bộ chế hòa khí.
  3. Giảng viên chuyên ngành: Giảng viên sử dụng tài liệu làm khung giáo trình chính thức để phân bổ thời lượng 60 giờ, lập đề cương chi tiết, thiết kế bài tập tình huống và xây dựng biểu mẫu chấm điểm kỹ năng thực hành.
  4. Kỹ thuật viên và người tự nghiên cứu: Thợ sửa chữa tại các xưởng dịch vụ ô tô sử dụng tài liệu để tra cứu thông số kỹ thuật cảm biến, nhận dạng chân giắc và tuân thủ quy trình tháo lắp an toàn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chính thức cho học sinh, sinh viên học ngành Công nghệ Ô tô trình độ Cao đẳng theo khung chương trình của Tổng cục Dạy nghề, đồng thời phù hợp làm tài liệu tham khảo cho kỹ thuật viên sửa chữa ô tô.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở về cấu tạo động cơ đốt trong, điện cơ bản trên ô tô và các mô đun bảo dưỡng hệ thống nhiên liệu truyền thống trước khi tiếp cận mô đun MĐ 25.

3. Giáo trình có điểm gì khác biệt so với tài liệu lý thuyết thông thường?

Tài liệu kết hợp giữa phân tích nguyên lý cấu tạo với hướng dẫn quy trình tháo lắp chi tiết trên các mẫu xe cụ thể (KIA Carens, Hyundai Sonata G6DB, Toyota Innova, Daewoo Gentra, động cơ 2AZ-FE) và tích hợp các lưu ý an toàn xưởng (xả áp nhiên liệu, chờ 90 giây xả điện chống nổ túi khí).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần kết hợp đọc lý thuyết nguyên lý hoạt động của từng cảm biến và ECU trong Bài 1 và Bài 2, sau đó đối chiếu với các sơ đồ mạch điện thực tế và thực hành quy trình đo kiểm, tháo lắp trên động cơ tại xưởng thực hành.

5. Giáo trình có các tài liệu bổ trợ nào đi kèm?

Giáo trình tích hợp các sơ đồ mạch điện nguồn ECU, hình ảnh phân rã chi tiết cơ cấu bơm/vòi phun/cảm biến, danh mục các bước hướng dẫn tháo lắp và danh mục tài liệu tham khảo chuyên ngành tại trang 134.

Kết luận

Giáo trình Mô đun 25: Bảo dưỡng và sửa chữa hệ thống phun xăng điện tử của Trường Cao đẳng Nghề Cần Thơ là tài liệu đào tạo chuyên môn được xây dựng theo cấu trúc 60 giờ học phần. Tài liệu hệ thống hóa toàn diện các kiến thức về hệ thống phun xăng từ đại cương lịch sử, cấu tạo ECU và cảm biến, cụm chi tiết thủy lực nhiên liệu, hệ thống đánh lửa cho đến quy trình chẩn đoán lỗi OBD II. Lộ trình học tập đi từ việc hiểu nguyên lý cảm biến, nắm vững quy trình tháo lắp an toàn đến thao tác chẩn đoán bằng thiết bị đo kiểm. Để phục vụ công tác nghiên cứu chuyên sâu, người học có thể đối chiếu thêm với các tài liệu tham khảo chuyên ngành và cẩm nang sửa chữa từ nhà sản xuất được liệt kê tại mục tài liệu tham khảo của giáo trình.
