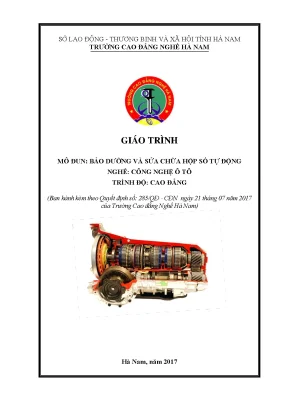

GIÁO TRÌNH MÔ ĐUN: BẢO DƯỠNG VÀ SỬA CHỮA HỘP SỐ TỰ ĐỘNG (MÃ MÔ ĐUN: MĐ 35)

Tổng quan về giáo trình

Giáo trình mô đun Bảo dưỡng và sửa chữa hộp số tự động (Mã mô đun: MĐ 35) là tài liệu đào tạo chuyên môn nghề bắt buộc, được biên soạn theo chương trình đào tạo ngành Công nghệ Ô tô trình độ Cao đẳng của Trường Cao đẳng Nghề Hà Nam, ban hành kèm theo Quyết định số 285/QĐ-CĐN ngày 21 tháng 07 năm 2017. Ban biên soạn giáo trình gồm: Nguyễn Quang Hiển (Chủ biên), ThS. Nguyễn Đình Hoàng (Đồng chủ biên), cùng hai thành viên Phan Hưng Long và Nguyễn Thanh Tùng.

Trong khung chương trình đào tạo, mô đun MĐ 35 được bố trí giảng dạy tại Học kỳ VI. Đây là giai đoạn hoàn thiện kỹ năng chuyên sâu sau khi người học đã hoàn thành 29 môn học và mô đun tiên quyết thuộc khối cơ sở và chuyên môn (bao gồm: Điện kỹ thuật, Điện tử cơ bản, Cơ kỹ thuật, Dung sai lắp ghép và đo lường kỹ thuật, Công nghệ khí nén thủy lực ứng dụng, Sửa chữa - bảo dưỡng hệ thống truyền động, Sửa chữa - bảo dưỡng trang bị điện ô tô...). Mô đun này được tổ chức giảng dạy song song với các môn học: Chẩn đoán ô tô và Sửa chữa - bảo dưỡng hệ thống phun xăng điện tử.

Mục tiêu học tập (Learning Outcomes) của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Cung cấp đầy đủ cơ sở lý thuyết về nhiệm vụ, yêu cầu, phân loại hộp số tự động (FF, FR, điều khiển thủy lực, điều khiển điện tử ECT); giải thích chi tiết cấu tạo, nguyên lý làm việc của biến mô thủy lực, bộ truyền bánh răng hành tinh và hệ thống van điều khiển; phân tích các hiện tượng, nguyên nhân hư hỏng và phương pháp kiểm tra, bảo dưỡng, sửa chữa.
  • Về kỹ năng: Nhận biết và phân biệt chính xác các cụm chi tiết; thực hiện thành thạo quy trình tháo lắp, đo kiểm, chẩn đoán, bảo dưỡng và sửa chữa các hư hỏng trên hộp số tự động dọc (FR) và ngang (FF) theo đúng tiêu chuẩn kỹ thuật và an toàn lao động.
  • Về năng lực tự chủ và trách nhiệm: Hình thành khả năng làm việc độc lập hoặc theo nhóm; tiếp nhận, xử lý vấn đề kỹ thuật chuyên môn; chịu trách nhiệm đối với kết quả công việc và sản phẩm sửa chữa; đảm bảo vệ sinh công nghiệp.

Cấu trúc giáo trình tiếp cận theo logic kỹ thuật tuyến tính: đi từ nền tảng nguyên lý làm việc, kết cấu cơ khí – thủy lực – điện tử, đến quy trình công nghệ tháo lắp, phương pháp kiểm tra chẩn đoán pan bệnh và kỹ thuật bảo dưỡng, sửa chữa thực tế tại xưởng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm 4 bài học chính với sự phát triển logic chặt chẽ:

  • Bài 1. Cấu tạo và nguyên lý làm việc của hộp số tự động (Mã bài: MĐ 35 - 01): Khái quát nhiệm vụ, phân loại theo vị trí bố trí động cơ (FF - Front-engine Front-wheel-drive; FR - Front-engine Rear-wheel-drive) và phương thức điều khiển (Thủy lực hoàn toàn và Điện tử - ECT). Phân tích chi tiết 3 cụm kết cấu nền tảng:
    1. Biến mô thủy lực (Torque Converter): Bánh bơm (Impeller), bánh tua bin (Turbine), bánh stato (Stator), khớp một chiều và cơ cấu ly hợp khóa biến mô (Lock-up Clutch).
    2. Bộ truyền bánh răng hành tinh (Planetary Gear Set): Bánh răng mặt trời (Sun gear), bánh răng bao (Ring gear), cần dẫn (Carrier), bánh răng hành tinh (Pinion gear), cùng các phần tử điều khiển (ly hợp nhiều đĩa ướt $C_1, C_2$, phanh dải/phanh đĩa $B_1, B_2, B_3$, khớp một chiều $F_1, F_2$).
    3. Hệ thống điều khiển thủy lực và điện tử ECT: Thân van nhôm (Valve Body), bơm dầu bánh răng ăn khớp trong lệch tâm, các van điều áp, van bướm ga (TV), van ly tâm (GV), van chuyển số (SV), các van điện từ Solenoid (No. 1, No. 2, No. 3), các cảm biến đầu vào (cảm biến vị trí bướm ga TPS, cảm biến nhiệt độ nước làm mát, cảm biến tốc độ số 1 và số 2) và ECT ECU.
  • Bài 2. Kỹ thuật tháo - lắp hộp số tự động: Chuẩn bị thiết bị, dụng cụ chuyên dùng; trình tự các bước tháo rời, làm sạch, kiểm tra khe hở lắp ghép và quy trình lắp ráp hoàn chỉnh hộp số tự động loại đặt dọc (FR) và loại đặt ngang tích hợp bộ vi sai (FF).
  • Bài 3. Kỹ thuật kiểm tra và chẩn đoán hộp số tự động: Tổng hợp các dạng hư hỏng điển hình; quy trình kiểm tra xe dừng tại chỗ (kiểm tra mức và chất lượng dầu ATF, thử tốc độ chết/thử dừng - Stall test, kiểm tra áp suất thủy lực, thử thời gian trễ), kiểm tra khi chạy thử xe trên đường (Road test); phương pháp đọc và phân tích mã lỗi chẩn đoán (ví dụ: mã lỗi 42, 62 liên quan đến cảm biến tốc độ).
  • Bài 4. Kỹ thuật bảo dưỡng và sửa chữa hộp số tự động: Nội dung bảo dưỡng thường xuyên và bảo dưỡng định kỳ; kỹ thuật thay dầu ATF đúng chủng loại; trình tự tháo rã, kiểm tra độ mòn đĩa ma sát, khe hở dải phanh, thay thế phốt làm kín, cân chỉnh và khắc phục hư hỏng các cụm chi tiết cơ - thủy lực.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật dựa trên các công thức, định luật và nguyên lý vận hành:

1. Động lực học truyền động thủy lực và nguyên lý khuếch đại mô men

Biến mô thủy lực đóng vai trò truyền mô men qua động năng dòng dầu thủy lực. Tỷ số truyền và mối quan hệ cân bằng mô men giữa các bánh công tác được xác định theo biểu thức:

$$M_T = M_B + M_D$$

Trong đó:

  • $M_B$: Mô men truyền từ trục khuỷu động cơ đến bánh bơm.
  • $M_T$: Mô men nhận được tại trục sơ cấp nối với bánh tua bin.
  • $M_D$: Mô men phản lực tác dụng lên stato thông qua khớp một chiều.

Khi khởi hành ($n_T = 0$), dòng dầu từ tuabin qua cánh dẫn stato quay ngược trở lại hỗ trợ cùng chiều quay bánh bơm, tạo hệ số khuếch đại mô men cực đại (đạt tới 2,5 lần). Khi tốc độ tua bin đạt gần bằng tốc độ bánh bơm, stato quay tự do qua khớp một chiều, biến mô chuyển sang chế độ làm việc của khớp nối thủy lực thông thường.

  • Hiệu suất truyền động của biến mô: $$\eta = \frac{M_T \cdot n_T}{M_B \cdot n_B}$$
  • Hệ số trượt: $$s = 1 - \frac{n_T}{n_B}$$

2. Cơ sở động học cơ cấu bánh răng hành tinh

Cơ cấu hành tinh cơ bản gồm 3 phần tử quay quanh cùng một tâm trục (trục lồng): Bánh răng mặt trời ($Z_M$), Bánh răng bao ($Z_B$) và Cần dẫn mang các bánh răng hành tinh ($Z_C$). Số răng tượng trưng của cần dẫn quy ước bằng:

$$Z_C = Z_B + Z_M$$

Tỉ số truyền chung được xác định bằng tỷ số giữa số răng phần tử bị động và phần tử chủ động:

$$\text{Tỉ số truyền } (i) = \frac{\text{Số răng của phần tử bị động}}{\text{Số răng của phần tử chủ động}}$$

Nguyên tắc xác định tốc độ và chiều quay của bộ truyền hành tinh được tổng hợp trong bảng kỹ thuật:

Phần tử cố định Phần tử dẫn động (Chủ động) Phần tử bị động Tốc độ quay Chiều quay
Bánh răng mặt trời Bánh răng bao Cần dẫn Giảm tốc Cùng chiều bánh răng chủ động
Bánh răng mặt trời Cần dẫn Bánh răng bao Tăng tốc Cùng chiều bánh răng chủ động
Bánh răng bao Cần dẫn Bánh răng mặt trời Tăng tốc Cùng chiều bánh răng chủ động
Bánh răng bao Bánh răng mặt trời Cần dẫn Giảm tốc Cùng chiều bánh răng chủ động
Cần dẫn Bánh răng mặt trời Bánh răng bao Giảm tốc Ngược chiều bánh răng chủ động
Cần dẫn Bánh răng bao Bánh răng mặt trời Tăng tốc Ngược chiều bánh răng chủ động

Nguyên lý tạo các tay số trên dòng xe Toyota:

  • Số 1: Trục sơ cấp dẫn động bánh răng bao trước qua ly hợp $C_1$; cần dẫn sau bị cố định bởi khớp một chiều $F_2$ (hoặc phanh $B_3$ khi về dải "L" để phanh động cơ), tạo tỷ số giảm tốc lớn.
  • Số 2: Trục sơ cấp dẫn động bánh răng bao trước qua $C_1$; bánh răng mặt trời bị giữ cố định bởi phanh $B_2$ và khớp một chiều $F_1$ (hoặc phanh $B_1$ ở dải "2"), cần dẫn trước dẫn động trục thứ cấp với tỷ số giảm tốc thấp hơn số 1.
  • Số 3: Ly hợp $C_1$ và $C_2$ cùng đóng, khóa cứng bánh răng bao trước và bánh răng mặt trời quay cùng tốc độ, tỷ số truyền bằng 1.
  • Số lùi (R): Trục sơ cấp dẫn động bánh răng mặt trời qua $C_2$, cần dẫn sau bị phanh $B_3$ khóa chặt, bánh răng bao sau quay ngược chiều, dẫn động trục thứ cấp quay ngược để lùi xe.

3. Nguyên lý điều khiển thủy lực và mạng cảm biến điện tử (ECT)

Hệ thống điều khiển thủy lực sử dụng áp suất chuẩn từ van điều áp sơ cấp, kết hợp hai tín hiệu gốc: áp suất bướm ga ($P_{TV}$ - biểu thị mức tải động cơ) và áp suất ly tâm ($P_{GV}$ - biểu thị tốc độ xe) để điều khiển vị trí dịch chuyển của các van chuyển số (Shift Valves - SV).

Trong hệ thống điều khiển điện tử ECT, ECT ECU tiếp nhận tín hiệu điện áp từ các cảm biến:

  • Cảm biến vị trí bướm ga TPS kiểu biến trở gián tiếp (cung cấp điện áp $V_{TA}$, các tín hiệu nhị phân trên cực $L_1, L_2, L_3$, tín hiệu bướm ga đóng hoàn toàn $IDL$, và cực chẩn đoán $TT$).
  • Cảm biến nhiệt độ nước làm mát ($THW$): Khi nhiệt độ nước $< 60^\circ\text{C}$, ECU gửi tín hiệu ngắt tỉ số truyền tăng $O/D$ và hủy ly hợp khóa biến mô. Nếu mạch cảm biến hở hoặc chập, ECU chuyển sang chế độ dự phòng mặc định $80^\circ\text{C}$.
  • Cảm biến tốc độ: Cảm biến số 1 (4 xung/vòng tại đồng hồ tốc độ, báo mã chẩn đoán 42 nếu lỗi) và Cảm biến số 2 (công tắc lưỡi gà trên trục thứ cấp, 1 xung/vòng, báo mã chẩn đoán 62 nếu lỗi).
  • Công tắc đèn phanh (Cực $STP$): Cung cấp điện áp $12\text{V}$ khi đạp phanh và $0\text{V}$ khi nhả phanh; ECU tự động nhả ly hợp khóa biến mô khi đạp phanh để chống chết máy và hủy chống nhấc đầu từ $N \rightarrow D$.
  • Công tắc chọn chế độ (Cực $PWR$): $0\text{V}$ ứng với chế độ NORMAL, $12\text{V}$ ứng với chế độ POWER.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác thành thạo dụng cụ cơ khí chuyên dùng trong tháo rã, vệ sinh và lắp ráp các cụm van điều khiển thủy lực bằng hợp kim nhôm; thay thế đĩa ma sát, căn chỉnh khe hở làm việc của phanh dải bằng vít điều chỉnh và đo lực nén lò xo bộ tích năng.
  • Kỹ năng phân tích (Analytical skills): Đọc, phân tích sơ đồ dòng truyền lực qua các tay số; phân tích biểu đồ phối hợp áp suất mạch dầu; tra cứu bảng ma trận trạng thái đóng/mở của các van điện từ Solenoid No. 1 và No. 2 để khoanh vùng hư hỏng:
Tay số Van điện từ No. 1 Van điện từ No. 2
Số 1 MỞ (ON) TẮT (OFF)
Số 2 MỞ (ON) MỞ (ON)
Số 3 TẮT (OFF) MỞ (ON)
Số 4 (O/D) TẮT (OFF) TẮT (OFF)
  • Năng lực thực hành chuyên môn (Practical competencies): Thực hiện quy trình chẩn đoán pan bệnh theo triệu chứng (xe không chuyển số, trượt số, giật khi chuyển số, mất phanh động cơ); kiểm tra tín hiệu điện áp tại các chân giắc ECU; kiểm tra áp suất dầu đường chính (Line Pressure) ở các chế độ tải.

Phương pháp giảng dạy và học tập

Giáo trình mô đun MĐ 35 được thiết kế phục vụ phương pháp đào tạo tích hợp (kết hợp chặt chẽ giữa lý thuyết chuyên môn và thực hành thao tác tại xưởng thực tập ô tô).

  • Phương pháp sư phạm (Pedagogical approach): Giảng viên sử dụng mô hình cắt bổ hộp số tự động thực tế (Toyota A140E hoặc tương đương), phần mềm mô phỏng mạch thủy lực và các thiết bị đo điện trở, xung điện cảm biến để trực quan hóa bài học. Học viên học tập qua quan sát quy trình mẫu, thảo luận nhóm phân tích dòng truyền động và trực tiếp thực hành trên cụm hộp số thật.
  • Bài tập và xử lý tình huống thực tế (Case studies): Phân tích và đưa ra giải pháp kỹ thuật cho các trạng thái sai lệch tín hiệu điều khiển, ví dụ:
    • Xử lý hiện tượng hở mạch cực "2": ECU tự động chuyển sơ đồ vị trí $D$, nhưng do giới hạn cơ khí thủy lực nên hộp số chỉ gài tối đa lên số 3.
    • Xử lý hở mạch cực "L": Hộp số chỉ gài tối đa lên số 2.
    • Xử lý đứt mạch cảm biến nhiệt độ nước làm mát hoặc công tắc đèn phanh $STP$.
  • Bài tập thực hành (Practical exercises):
    • Bài tập 1: Tháo, kiểm tra và lắp ráp hoàn chỉnh hộp số tự động dẫn động cầu sau (FR).
    • Bài tập 2: Tháo, kiểm tra và lắp ráp hộp số tự động dẫn động cầu trước có bộ vi sai (FF).
    • Bài tập 3: Đo áp suất dầu thủy lực trên các cổng kiểm tra áp suất ở các chế độ tay số $P, R, N, D, 2, L$.
    • Bài tập 4: Đo kiểm thông mạch công tắc khởi động số trung gian trên các cực tiếp điểm $B, NB, E, P, R, N, D, 2, L$.
  • Phương pháp đánh giá (Assessment methods):
    • Đánh giá lý thuyết: Hệ thống câu hỏi tự luận và trắc nghiệm cuối mỗi bài học (trọng tâm về cấu tạo, chức năng linh kiện, đường truyền mô men, phân loại mạch thủy lực).
    • Đánh giá thực hành: Kiểm tra trực tiếp trên mô hình/xe thật theo bảng kiểm kỹ năng (checklist), bao gồm: thời gian tháo lắp, trình tự thao tác, mức độ an toàn dụng cụ, độ chính xác của số liệu đo kiểm và chất lượng hoạt động của hộp số sau sửa chữa.
  • Hướng dẫn tự học (Self-study guidelines): Học viên cần tự đọc trước tài liệu về mạch thủy lực thân van, ôn tập kiến thức cơ bản về cơ cấu vi sai và hệ thống điện thân xe; luyện tập vẽ lại sơ đồ dòng truyền lực ứng với từng tay số; lập bảng so sánh ưu nhược điểm giữa hộp số điều khiển thủy lực thuần túy và hộp số điều khiển điện tử ECT.

Điểm nổi bật và cập nhật kỹ thuật

  • Cập nhật cấu trúc điều khiển chuyển tiếp từ thủy lực sang điện tử: Giáo trình làm rõ sự khác biệt giữa thế hệ hộp số tự động thủy lực hoàn toàn (sử dụng cụm quả văng ly tâm GV và van bướm ga cơ khí TV) với thế hệ hộp số ECT điều khiển bằng máy tính (sử dụng cảm biến tốc độ trục thứ cấp, cảm biến bướm ga TPS và van điện từ Solenoid), giúp học viên hiểu rõ tiến trình phát triển công nghệ truyền động ô tô.
  • Tích hợp chi tiết hệ thống điều khiển ECT Toyota: Trình bày chuyên sâu cấu tạo, sơ đồ chân giắc và thuật toán điều khiển của hệ thống ECT tiêu biểu (dòng hộp số A140E), bao gồm các chức năng an toàn như: hủy khóa biến mô khi đạp phanh, bù nhiệt độ khi động cơ nguội, chống nhấc đầu xe khi chuyển từ $N \rightarrow D$, và chế độ ngắt $O/D$ khi xe chạy tải nặng hoặc tốc độ giảm sâu trong chế độ Cruise Control.
  • Tính thực tế và kết nối sản xuất: Tài liệu bám sát thực tế sửa chữa tại các xưởng dịch vụ với các bài kiểm tra thực nghiệm (Stall test, Road test), hướng dẫn chi tiết quy trình vệ sinh các rãnh dẫn dầu trên thân van nhôm – bộ phận đòi hỏi độ chính xác cao và tuyệt đối không được làm biến dạng, xước bề mặt hoặc rò rỉ áp suất.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên đào tạo nghề: Giáo trình được thiết kế trực tiếp cho sinh viên năm cuối (Học kỳ VI) chuyên ngành Công nghệ Ô tô trình độ Cao đẳng nghề.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các học phần nền tảng: Điện kỹ thuật, Cơ kỹ thuật, Công nghệ khí nén thủy lực ứng dụng, Vẽ kỹ thuật, Sửa chữa - bảo dưỡng hệ thống truyền động, Sửa chữa - bảo dưỡng trang bị điện ô tô.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn của mô đun MĐ 35; làm căn cứ xây dựng giáo án lý thuyết, phiếu hướng dẫn thực hành xưởng và đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên và thợ sửa chữa ô tô: Tài liệu là cẩm nang tra cứu thông số kỹ thuật, cấu tạo chi tiết, sơ đồ mạch điện thân van và quy trình xử lý sự cố hộp số tự động tại các trạm bảo hành, garage ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ đào tạo sinh viên hệ Cao đẳng nghề Công nghệ Ô tô (học kỳ VI), đồng thời là tài liệu tra cứu kỹ thuật cho giáo viên dạy nghề và thợ sửa chữa ô tô cần bổ sung kiến thức bảo dưỡng, sửa chữa hộp số tự động.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức từ 29 môn học và mô đun tiên quyết, trọng tâm là: Cơ khí ứng dụng, Thủy lực đại cương, Điện - Điện tử cơ bản, Cấu tạo gầm và Hệ thống truyền lực ô tô cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết chung về ô tô là gì?

Tài liệu không dừng lại ở mức mô tả nguyên lý tổng quan mà đi sâu vào:

  1. Chi tiết cấu tạo cơ khí và thủy lực của từng cụm van trên thân van nhôm.
  2. Sơ đồ mạch điện tử chân giắc của hệ thống ECT (Toyota).
  3. Quy trình thực hành tháo lắp cụ thể cho cả hai kết cấu hộp số dọc (FR) và ngang (FF).
  4. Hướng dẫn các bài kiểm tra thực nghiệm (Stall test, Time-lag test, Road test).

4. Làm sao để tự học và tiếp thu giáo trình hiệu quả?

Học viên nên kết hợp học lý thuyết với quan sát mô hình thực tế; vẽ lại sơ đồ dòng truyền mô men ở từng tay số; lập bảng phân tích hoạt động của các van điện từ Solenoid No. 1, No. 2, No. 3; đồng thời đối chiếu các hiện tượng hư hỏng với sơ đồ nguyên lý mạch dầu để rèn luyện tư duy chẩn đoán pan bệnh.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Học viên cần sử dụng kết hợp với các tài liệu bổ trợ:

  • Sổ tay hướng dẫn sửa chữa (Service Manual) của các dòng xe cụ thể (như cẩm nang sửa chữa hộp số Toyota ECT).
  • Giáo trình mô đun Chẩn đoán ô tô và Hệ thống phun xăng điện tử.
  • Bảng mã lỗi tiêu chuẩn của nhà sản xuất (DTC).

Kết luận

Giáo trình mô đun Bảo dưỡng và sửa chữa hộp số tự động (MĐ 35) của Trường Cao đẳng Nghề Hà Nam là tài liệu học thuật kỹ thuật hoàn chỉnh, chuẩn hóa toàn bộ khối kiến thức từ nguyên lý thủy lực, động học cơ cấu hành tinh, hệ thống điều khiển điện tử ECT đến kỹ năng thực hành tháo lắp, chẩn đoán và khắc phục hư hỏng trên xe ô tô.

Theo lộ trình đào tạo, sau khi hoàn thành mô đun này tại Học kỳ VI, học viên hoàn thiện năng lực chẩn đoán gầm ô tô hiện đại, sẵn sàng cho giai đoạn thực tập tốt nghiệp tại doanh nghiệp sửa chữa ô tô chuyên nghiệp. Để đạt hiệu quả cao nhất, người học nên kết hợp nghiên cứu giáo trình cùng các cẩm nang sửa chữa chính hãng và các thiết bị đo kiểm chuyên dụng tại xưởng thực hành.
