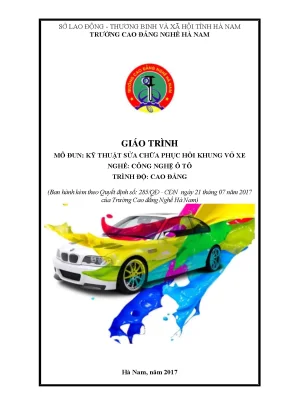

Giáo trình Mô đun: Kỹ thuật sửa chữa phục hồi khung vỏ xe (Mã mô đun: MĐ 41)

Tổng quan về giáo trình

Giáo trình Kỹ thuật sửa chữa phục hồi khung vỏ xe (Mã mô đun: MĐ 41) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo ngành Công nghệ ô tô trình độ Cao đẳng. Tài liệu được ban hành chính thức theo Quyết định số 285/QĐ-CĐN ngày 21 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam. Đội ngũ tham gia biên soạn gồm: tác giả Nguyễn Quang Hiển (Chủ biên), ThS. Nguyễn Đình Hoàng (Đồng chủ biên), cùng các thành viên Phan Hưng Long và Nguyễn Thanh Tùng thuộc Khoa Công nghệ ô tô.

Về vị trí trong khung chương trình đào tạo, mô đun MĐ 41 được bố trí giảng dạy tại học kỳ VI (học kỳ cuối của khóa học). Để tiếp thu được nội dung mô đun, học viên bắt buộc phải hoàn thành hệ thống 25 môn học và mô đun tiên quyết thuộc khối kiến thức cơ sở và chuyên ngành, bao gồm: Pháp luật, Giáo dục thể chất, Giáo dục quốc phòng, Tin học, Ngoại ngữ, Điện kỹ thuật, Điện tử cơ bản, Cơ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, An toàn lao động, Thực hành nguội cơ bản, Thực hành hàn cơ bản, Kỹ thuật chung về ô tô, cùng các mô đun sửa chữa - bảo dưỡng hệ thống động cơ (trục khuỷu - thanh truyền, phân phối khí, bôi trơn, làm mát, nhiên liệu), hệ thống điện (khởi động, đánh lửa, trang bị điện) và hệ thống gầm (truyền lực, di chuyển, lái, phanh). Đồng thời, mô đun có thể được tổ chức giảng dạy song song với mô đun Chẩn đoán ô tô và Sửa chữa - bảo dưỡng hệ thống phun xăng điện tử.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Kiến thức: Trình bày đầy đủ nhiệm vụ, yêu cầu, phân loại, cấu tạo khung vỏ xe ô tô; nắm vững quy trình kiểm tra và các phương pháp sửa chữa phục hồi biến dạng; phân tích được thành phần, phân loại sơn ô tô, các công nghệ sơn và quy trình chuẩn bị bề mặt, pha màu, phun sơn, đánh bóng bề mặt.
  • Kỹ năng: Nhận dạng chính xác các dạng kết cấu khung vỏ; sử dụng thành thạo trang thiết bị đo kiểm hai chiều, ba chiều, dụng cụ đe - búa tay, máy hàn vòng đệm và thiết bị kéo nắn chuyên dùng; thực hiện phục hồi biến dạng khung vỏ và thi công quy trình sơn phủ đạt tiêu chuẩn kích thước hình học và yêu cầu kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Có khả năng làm việc độc lập hoặc phối hợp nhóm; tiếp nhận, giải quyết vấn đề kỹ thuật phát sinh; chịu trách nhiệm về chất lượng sản phẩm sửa chữa; tuân thủ nghiêm ngặt quy định an toàn lao động, vệ sinh công nghiệp và phòng chống cháy nổ.

Cấu trúc giáo trình gồm 4 bài học chính với dung lượng 133 trang, tiếp cận theo trình tự logic kỹ thuật từ tổng quan kết cấu vật liệu, kỹ thuật sửa chữa phục hồi biến dạng cơ khí đến quy trình sơn phủ hoàn thiện bề mặt.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung giảng dạy thành 4 bài học cụ thể:

  • Bài 1: Tổng quan về khung vỏ xe ô tô (Mã bài: MĐ 41-01): Hệ thống hóa nhiệm vụ, yêu cầu về an toàn tích cực (an toàn chuyển động, an toàn trạng thái, an toàn quan sát, an toàn điều khiển), an toàn thụ động (an toàn bên trong và bên ngoài) cùng các yếu tố công thái học; phân loại khung vỏ xe theo mục đích sử dụng (xe con $\le 9$ chỗ, xe khách $> 9$ chỗ, xe tải); phân tích 3 dạng kết cấu chịu tải: khung vỏ rời (body-on-frame), khung vỏ chịu tải một phần, khung vỏ chịu tải hoàn toàn (monocope) với các tấm tôn dập dày từ 0,5 mm đến 2 mm; phân loại chi tiết có thể tháo rời (cửa xe bằng thép HLE, nắp capo, cửa sập phía sau, ba đờ xốc, mặt nạ composite, lưới tản nhiệt) và chi tiết không thể tháo rời (dầm dọc, dầm ngang, thanh giằng, tấm che, chân trước A, chân giữa B làm từ thép dập HLE 1,2 mm, sàn xe); cấu tạo hấp thụ năng lượng đâm va chính diện và đâm va ngang; đặc tính kỹ thuật của các vật liệu: thép tấm thường (ứng suất chảy 120–180 N/mm²), thép tấm độ bền cao (ứng suất chảy 400 N/mm²), thép siêu bền (ứng suất chảy 400–1300 N/mm²), thép mạ kẽm, hợp kim nhôm (dập định hình, ép đùn, đúc áp lực) và chất dẻo.
  • Bài 2: Sửa chữa phục hồi khung vỏ xe ô tô (Mã bài: MĐ 41-02): Trình bày phương pháp đo kiểm xác định biến dạng khung sàn 2 chiều (bằng thước ống lồng, compa, thước định tâm so sánh kích thước đường chéo) và đo đạc 3 chiều (chiều dài, chiều rộng, chiều cao); giới thiệu thiết bị chuyên dùng gồm khung kéo nắn thủy lực, xi lanh đẩy/kéo, máy hàn điểm, thiết bị hàn khí; quy trình nắn sửa bằng dụng cụ cầm tay với 2 kỹ thuật: gõ trên đe (độ cong bề mặt đe xấp xỉ 80% độ cong ban đầu của chi tiết) và gõ ngoài đe; quy trình sửa chữa bằng máy hàn vòng đệm sử dụng búa giật hoặc móc xích kéo; 8 kỹ thuật phối hợp đồ gá và xi lanh thủy lực nắn khung theo góc 90 độ; quy trình xử lý nhiệt phục hồi tấm kim loại bị giãn (nung nóng bằng đầu điện cực trong 1–2 giây, làm nguội nhanh bằng súng xì hơi trong 5–6 giây, mài sạch và xử lý chống gỉ mặt trong).
  • Bài 3: Tổng quan về sơn ô tô: Cung cấp kiến thức về công dụng và thành phần hóa học của sơn ô tô; hệ thống phân loại sơn theo thành phần hóa học và công năng sử dụng; nguyên lý các công nghệ sơn hiện đại gồm công nghệ sơn tĩnh điện và công nghệ sơn điện ly.
  • Bài 4: Kỹ thuật sơn ô tô: Hướng dẫn kỹ thuật chuẩn bị bề mặt, xử lý nền ban đầu, kỹ thuật pha chọn và phối màu sơn; quy định trang bị bảo hộ lao động và vệ sinh công nghiệp trong xưởng sơn; quy trình công nghệ 4 bước gồm: chuẩn bị bề mặt, mài bóc lớp sơn cũ bằng máy mài chuyên dụng, kỹ thuật phun sơn (sơn lót, sơn màu, sơn bóng), quy trình sấy khô và phương pháp đánh bóng hoàn thiện bề mặt sơn.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức nền tảng dựa trên các nguyên lý khoa học kỹ thuật và cơ học vật liệu:

  • Cơ lý thuyết biến dạng và cơ học phá hủy: Phân tích bản chất biến dạng dẻo (biến dạng vĩnh cửu) và biến dạng đàn hồi (ứng suất dư) khi khung vỏ chịu va đập; cơ chế hấp thụ và phân tán năng lượng qua các thanh tăng cứng, vùng dễ phá hủy ở đầu/đuôi xe và thanh chống va đập sườn xe.
  • Khoa học vật liệu kim loại và phi kim: Giới hạn ứng suất chảy của từng nhóm thép; giới hạn nhiệt độ tác động khi sửa chữa (thép độ bền cao mất 50% độ bền khi gia nhiệt $\ge 400^\circ\text{C}$; thép thường cho phép gia nhiệt đến $700^\circ\text{C}$; hợp kim nhôm giảm mạnh độ bền khi nhiệt độ $\ge 180^\circ\text{C}$ và tuyệt đối không gia nhiệt quá $120^\circ\text{C}$); hiện tượng ăn mòn điện hóa khi ghép nối nhôm với kim loại khác hoặc khi mạ thiếc.
  • Nguyên lý đo kiểm hình học: Phương pháp chiếu điểm, đo tam giác và so sánh đường chéo đối xứng để phát hiện sai lệch vặn xoắn của hệ thống dầm khung và sàn xe.

Kỹ năng phát triển

Thông qua các bài tập và quy trình công nghệ, người học phát triển các kỹ năng chuyên môn:

  • Kỹ năng kỹ thuật (Technical skills): Đo kiểm chính xác sai lệch kích thước hình học 2 chiều và 3 chiều; vận hành giàn kéo nắn thủy lực; sử dụng máy hàn điện trở vòng đệm, máy hàn điểm, súng phun sơn và máy đánh bóng bề mặt.
  • Kỹ năng phân tích (Analytical skills): Đánh giá mức độ hư hỏng bề mặt vỏ xe qua 3 phương pháp (quan sát độ phản xạ ánh sáng đèn huỳnh quang, vuốt cảm nhận xúc giác bằng tay, kiểm tra khe hở bằng thước thẳng); nhận diện điểm tập trung ứng suất (điểm biến dạng vĩnh cửu) để chọn phương án xử lý cơ học hoặc nhiệt học phù hợp.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thành thạo kỹ thuật gõ búa lắc/gõ tạo hình trên đe và ngoài đe; gá đặt móc kéo đúng góc 90 độ chống hư hỏng thứ cấp; thực hiện quy trình nung - làm nguội co kim loại trong khoảng thời gian quy chuẩn; pha màu sơn chính xác theo tỷ lệ và thi công lớp phủ sơn đạt độ dày, độ bóng đồng đều.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm tích hợp module hóa, kết nối chặt chẽ giữa cơ sở lý thuyết kết cấu và quy trình thao tác thực tế tại xưởng thực hành:

  • Phương pháp tiếp cận sư phạm: Giảng dạy theo từng công đoạn kỹ thuật tiêu chuẩn của ngành công nghệ ô tô. Mỗi bài học bắt đầu bằng mục tiêu cụ thể, nội dung lý thuyết bản chất, tiếp nối bằng mô tả cấu tạo thiết bị, hình ảnh minh họa trực quan và bảng hướng dẫn từng bước thực hiện.
  • Hệ thống bài tập và quy trình thực hành: Phần thực hành của Bài 2 và Bài 4 được thiết kế theo các bài tập tình huống thực tế tại xưởng:
    1. Đánh giá hư hỏng và chuẩn bị dụng cụ: Thực hiện tháo dỡ tấm cách âm giảm chấn, sử dụng thước thẳng và nguồn sáng huỳnh quang xác định phạm vi móp méo.
    2. Thực hành sửa nguội: Luyện tập kỹ thuật cầm búa, kỹ thuật cầm đe, thao tác gõ búa chuyển động lắc và chuyển động gõ thẳng cho hai trường hợp gõ trên đe và gõ ngoài đe.
    3. Thực hành nắn kéo khung: Gá kẹp thân xe trên bệ nắn, tính toán điểm đặt lực, thiết lập khối puly và xích kéo điều chỉnh hướng lực theo phương 90 độ.
    4. Thực hành xử lý nhiệt: Xác định điểm phồng giãn cao nhất, mài bóc sơn bằng máy mài tác dụng đơn, áp điện cực gia nhiệt 1–2 giây và dùng súng xì khí làm nguội nhanh 5–6 giây.
  • Phương pháp đánh giá kết quả học tập:
    • Đánh giá lý thuyết: Trả lời hệ thống câu hỏi trắc nghiệm và tự luận cuối mỗi bài về phân loại kết cấu, thông số ứng suất vật liệu và nguyên lý công nghệ.
    • Đánh giá kỹ năng thực hành: Kiểm tra định lượng độ sai lệch kích thước khung sàn bằng thước đo chuyên dụng so với bảng dữ liệu tham chiếu của nhà sản xuất; kiểm tra độ phẳng bề mặt kim loại sau phục hồi; đo độ dày màng sơn, độ bám dính và độ bóng bề mặt sơn sau hoàn thiện.
  • Hướng dẫn tự học: Học viên cần nghiên cứu trước bảng thông số kỹ thuật kích thước sàn xe, đối chiếu các sơ đồ phân bổ dầm ngang/dọc, giải các câu hỏi ôn tập tại các trang 30, 62, 83, 126 và tham khảo tài liệu kỹ thuật chuyên ngành tại trang 133.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các kiến thức kỹ thuật và quy trình công nghệ phục hồi khung vỏ xe ô tô:

  • Cập nhật cấu trúc khung vỏ hiện đại: Trình bày chi tiết cấu trúc thân xe chịu lực liền khối (monocope) và khung vỏ chịu tải hoàn toàn bằng các tấm tôn dập liên kết hàn, thay thế dần kết cấu khung vỏ rời truyền thống trên các dòng xe du lịch.
  • Tích hợp các nhóm vật liệu thế hệ mới: Giáo trình phân định rõ ràng đặc tính kỹ thuật và yêu cầu xử lý nhiệt riêng biệt của thép tấm thường, thép tấm cường độ cao HLE (sử dụng tại dầm gia cường cửa xe, chân A, chân B), thép siêu bền và hợp kim nhôm (Silic - Magie). Tài liệu đưa ra các cảnh báo kỹ thuật chính xác, như không được gia nhiệt thép cường độ cao quá $400^\circ\text{C}$ hoặc hợp kim nhôm quá $120^\circ\text{C}$ trong quá trình nắn sửa nhằm tránh phá hủy mạng tinh thể kim loại.
  • Chuẩn hóa trang thiết bị sửa chữa chuyên dụng: Giới thiệu đầy đủ hệ thống thiết bị kiểm tra đo đạc 3 chiều, máy hàn điện trở điểm, máy hàn giật vòng đệm và bệ nắn khung sử dụng xi lanh thủy lực kết hợp đồ gá chuyển hướng lực, phản ánh đúng trang bị thực tế tại các xưởng sửa chữa thân vỏ chuyên nghiệp.
  • Tiếp cận công nghệ sơn công nghiệp: Giới thiệu nguyên lý công nghệ sơn tĩnh điện, sơn điện ly và chuẩn hóa quy trình 4 giai đoạn từ chuẩn bị nền, bóc sơn, phun sơn đa lớp đến sấy khô và đánh bóng quang học.

Đối tượng sử dụng giáo trình

Giáo trình Kỹ thuật sửa chữa phục hồi khung vỏ xe phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất dịch vụ ô tô:

  • Sinh viên, học viên: Tài liệu học tập bắt buộc cho sinh viên trình độ Cao đẳng và Trung cấp nghề Công nghệ ô tô tại học kỳ VI; học viên theo học các khóa đào tạo nghề ngắn hạn chuyên ngành gò - hàn - sơn ô tô.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ bản về Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, Kỹ thuật nguội cơ bản, Kỹ thuật hàn cơ bản và An toàn lao động.
  • Giảng viên chuyên ngành: Tài liệu tham khảo chuẩn mực để xây dựng đề cương bài giảng lý thuyết, giáo án tích hợp và thiết kế các phiếu hướng dẫn thực hành xưởng (phiếu công nghệ gò, hàn giật vòng đệm, nắn kéo khung và quy trình sơn).
  • Kỹ thuật viên tại các xưởng dịch vụ: Dùng làm sổ tay tra cứu quy trình kỹ thuật, tiêu chuẩn đo đạc kích thước khung vỏ, quy chuẩn xử lý nhiệt kim loại và kỹ thuật pha phối màu sơn tại các garage sửa chữa và trung tâm dịch vụ ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được thiết kế chuyên biệt cho sinh viên trình độ Cao đẳng nghề Công nghệ ô tô đang học kỳ VI, học viên các khóa đào tạo kỹ thuật viên phục hồi khung vỏ ô tô và giáo viên giảng dạy chuyên ngành công nghệ ô tô.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành 25 môn học và mô đun tiên quyết, trong đó cốt lõi là: Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, Thực hành nguội cơ bản, Thực hành hàn cơ bản, An toàn lao động cùng các mô đun sửa chữa khung gầm và hệ thống điện ô tô.

3. Điểm khác biệt của giáo trình này so với các tài liệu sửa chữa ô tô thông thường là gì?

Giáo trình tích hợp đồng bộ toàn bộ chu trình phục hồi thân vỏ trong 4 bài học khép kín: từ phân tích kết cấu vật liệu (thép HLE, nhôm, composite), phương pháp đo kiểm 2D/3D, kỹ thuật kéo nắn cơ - nhiệt chuyên dụng đến quy trình sơn phủ và đánh bóng hoàn thiện bề mặt theo tiêu chuẩn công nghiệp.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Học viên cần nghiên cứu kỹ hệ thống câu hỏi ôn tập tại cuối mỗi bài (trang 30, 62, 83, 126), đối chiếu các sơ đồ hình học và bảng thông số đo đạc sàn xe, đồng thời kết hợp quan sát, thực hành trực tiếp các thao tác gá đặt thiết bị và sử dụng búa - đe tay tại xưởng.

5. Giáo trình có những tài liệu và dữ liệu kỹ thuật bổ trợ nào?

Tài liệu cung cấp hệ thống bản vẽ chi tiết về kết cấu khung vỏ rời/liền khối, bảng thông số kích thước hình học tham chiếu khi đo hệ sàn xe, sơ đồ 8 kỹ thuật nắn khung bằng xi lanh thủy lực và danh mục tài liệu tham khảo chuyên ngành tại trang 133.

Kết luận

Giáo trình Kỹ thuật sửa chữa phục hồi khung vỏ xe (MĐ 41) là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện về cấu trúc hình học, cơ tính vật liệu khung vỏ xe ô tô, cùng quy trình công nghệ đo kiểm, nắn kéo cơ khí và kỹ thuật sơn phủ hoàn thiện.

Lộ trình học tập đề xuất cho người học:

  1. Nắm vững phân loại kết cấu, cơ chế phân tán năng lượng va chạm và giới hạn nhiệt độ của các nhóm vật liệu thép/nhôm (Bài 1).
  2. Rèn luyện kỹ năng đo đạc 2D/3D, thuần thục kỹ thuật gò búa - đe tay, kỹ thuật hàn vòng đệm và vận hành giàn nắn kéo khung thủy lực (Bài 2).
  3. Tiếp thu nguyên lý hóa học và công nghệ sơn tĩnh điện, sơn điện ly (Bài 3).
  4. Hoàn thiện năng lực chuẩn bị bề mặt, kỹ thuật pha màu, thi công phun sơn và đánh bóng hoàn thiện bề mặt sản phẩm (Bài 4).

Học viên có thể mở rộng nghiên cứu thông qua hệ thống tài liệu tham khảo chuyên ngành được trích dẫn tại trang 133 của giáo trình cùng các sổ tay hướng dẫn sửa chữa kích thước thân vỏ từ các hãng sản xuất xe.
