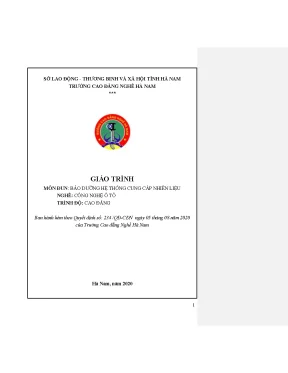

Giáo Trình Mô Đun: Bảo Dưỡng Hệ Thống Cung Cấp Nhiên Liệu (Mã Mô Đun: MĐ 19) – Nghề Công Nghệ Ô Tô

Tổng quan về giáo trình

Giáo trình Bảo dưỡng hệ thống cung cấp nhiên liệu (Mã số mô đun: MĐ 19) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Cao đẳng nghề Công nghệ ô tô. Tài liệu được ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 08 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do tập thể tác giả gồm Ninh Văn Hào (Chủ biên), Nguyễn Quang Hiển (Đồng chủ biên) và Nguyễn Đình Hoàng (Thành viên) biên soạn.

Trong cấu trúc chương trình đào tạo, mô đun MĐ 19 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun tiên quyết bao gồm: MH 01, MH 02, MH 03, MH 04, MĐ 05, MĐ 06, MĐ 07 và MĐ 08. Mục tiêu đào tạo của giáo trình tập trung vào việc trang bị cho người học hệ thống kiến thức toàn diện về nhiệm vụ, yêu cầu, phân loại, cấu tạo và nguyên lý hoạt động của hệ thống cung cấp nhiên liệu động cơ xăng và động cơ Diesel. Đồng thời, giáo trình rèn luyện kỹ năng thực hành tháo lắp, nhận dạng chi tiết, kiểm tra, cân chỉnh và bảo dưỡng hệ thống đúng quy trình, quy phạm kỹ thuật, bảo đảm an toàn lao động và vệ sinh công nghiệp.

Giáo trình được cấu trúc thành 5 bài học tích hợp logic giữa lý thuyết chuyên ngành và hướng dẫn thực hành xưởng:

  • Bài 1 (MĐ 19-01): Tháo, lắp, nhận dạng hệ thống cung cấp nhiên liệu động cơ xăng (dùng bộ chế hòa khí).
  • Bài 2 (MĐ 19-02): Nhiệm vụ, yêu cầu và phân loại của hệ thống cung cấp nhiên liệu Diesel động cơ ô tô.
  • Bài 3 (MĐ 19-03): Nhiệm vụ, cấu tạo các bộ phận của hệ thống cung cấp nhiên liệu Diesel dùng bơm cao áp dãy (bơm PE).
  • Bài 4 (MĐ 19-04): Nhiệm vụ, cấu tạo các bộ phận của hệ thống cung cấp nhiên liệu Diesel dùng bơm cao áp phân phối (bơm VE).
  • Bài 5 (MĐ 19-05): Bảo dưỡng hệ thống cung cấp nhiên liệu Diesel.

Điểm đặc thù của giáo trình là cách tiếp cận kỹ thuật định lượng, kết hợp giữa mô tả nguyên lý thủy lực - khí động học với các bảng thông số chế tạo chi tiết siêu chính xác và quy trình thao tác tháo lắp thực tế trên động cơ.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 5 bài học chuyên sâu với tiến trình logic từ hệ thống nhiên liệu xăng chế hòa khí đến các hệ thống nhiên liệu Diesel sử dụng bơm cao áp dãy và bơm cao áp phân phối:

  1. Bài 1 – Hệ thống cung cấp nhiên liệu động cơ xăng dùng bộ chế hòa khí (MĐ 19-01):

    • Trình bày nhiệm vụ tạo hỗn hợp hòa khí và phân loại cung cấp (tự chảy, cưỡng bức).
    • Phân tích cấu tạo và nguyên lý hoạt động của thùng xăng, bầu lọc tinh (khả năng lọc tạp chất kích thước dưới $6 \div 12 \times 10^{-3}\text{ mm}$), bơm xăng cơ khí kiểu màng (hoạt động theo 3 hành trình: hút, cung cấp, tự do/treo bơm).
    • Khảo sát các mạch xăng trong bộ chế hòa khí hiện đại (điển hình như dòng K-22G): mạch khởi động (bướm gió), mạch không tải (hòa trộn nhũ tương), mạch tải trung bình (họng khuếch tán kép), mạch tiết kiệm/làm đậm (dẫn động cơ khí khi mở bướm ga $> 80%$ hoặc dẫn động bằng độ chân không) và mạch bơm tăng tốc.
    • Hướng dẫn quy trình tháo lắp 5 bước từ động cơ và bảng tổng hợp nguyên nhân - hậu quả của 6 nhóm hư hỏng điển hình.

  2. Bài 2 – Nhiệm vụ, yêu cầu và phân loại hệ thống nhiên liệu Diesel (MĐ 19-02):

    • Phân tích yêu cầu cung cấp nhiên liệu dưới áp suất cao ($125 \div 175\text{ kg/cm}^2$) vào buồng cháy khi không khí bị nén đạt áp suất $30 \div 40\text{ kg/cm}^2$ và nhiệt độ $800 \div 1000\text{ K}$.
    • Phân loại hệ thống theo phương thức cấp dầu (tự chảy, cưỡng bức) và theo kết cấu (hệ thống kiểu phân bơm riêng biệt, hệ thống bơm-vòi kết hợp).
    • Mô tả chu trình tuần hoàn nhiên liệu thấp áp, cao áp và đường dầu hồi làm mát, triệt tiêu bọt khí.

  3. Bài 3 – Cấu tạo chi tiết hệ thống nhiên liệu Diesel dùng bơm cao áp dãy PE (MĐ 19-03):

    • Khảo sát thùng chứa dầu, cụm lọc thô (lọc hạt $0{,}04 \div 0{,}14\text{ mm}$ và tách nước), cụm lọc tinh hai cấp (lọc giữ $99 \div 99{,}5%$ tạp chất kích thước $> 2 \div 3\ \mu\text{m}$).
    • Bơm chuyển nhiên liệu kiểu piston tạo áp suất $1{,}5 \div 6\text{ kg/cm}^2$ tích hợp bơm tay xả khí.
    • Cấu tạo vòi phun kín (loại lỗ tia kín có chốt nhô $0{,}4 \div 0{,}5\text{ mm}$ và loại lỗ tia hở có từ 1 đến 8 lỗ phun đường kính $0{,}2 \div 0{,}6\text{ mm}$, hành trình nâng kim $0{,}3 \div 0{,}5\text{ mm}$).
    • Phân tích kết cấu bơm cao áp dãy PE: cặp đôi van triệt hồi (độ cứng $60 \div 64\text{ HRC}$, khe hở $0{,}004 \div 0{,}006\text{ mm}$), cặp đôi piston - xi lanh siêu chính xác (độ cứng $55 \div 60\text{ HRC}$, độ bóng $\text{Ra} = 12$, khe hở $0{,}0005 \div 0{,}0015\text{ mm}$ đối với đường kính $8 \div 9\text{ mm}$), cơ cấu xoay piston kiểu thanh răng - vành răng, bộ điều tốc cơ năng quả văng và cơ cấu tự động điều chỉnh góc phun sớm ly tâm.

  4. Bài 4 – Cấu tạo hệ thống nhiên liệu Diesel dùng bơm cao áp phân phối VE (MĐ 19-04):

    • Mô tả nguyên lý làm việc của một piston bơm duy nhất thực hiện đồng thời hai chuyển động: tịnh tiến (tạo áp suất cao) và chuyển động quay (phân phối dầu đến từng vòi phun).
    • Cấu tạo các cụm chi tiết: bơm tiếp vận cánh gạt, đĩa cam dẫn động, van triệt hồi, bộ điều tốc hai chế độ, bộ điều chỉnh góc phun sớm thủy lực và bộ nâng toàn tải áp lực nén.

  5. Bài 5 – Quy trình bảo dưỡng hệ thống nhiên liệu Diesel (MĐ 19-05):

    • Trình bày quy trình bảo dưỡng định kỳ các bộ phận: xúc rửa thùng nhiên liệu, bảo dưỡng/thay thế lõi lọc thô và lọc tinh.
    • Thao tác kiểm tra, cân chỉnh áp suất mở, dạng tia sương và độ kín khít của vòi phun trên thiết bị thử chuyên dùng.
    • Quy trình kiểm tra, cân chỉnh lưu lượng phân bơm và đặt góc phun sớm bơm cao áp trên động cơ.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý nhiệt động lực học và thủy lực học ứng dụng trong kỹ thuật ô tô:

  • Lý thuyết tạo hòa khí và hòa trộn nhiên liệu: Nguyên lý chênh lệch áp suất tạo độ chân không tại họng khuếch tán để hút xăng qua giclơ; cơ chế xé tơi tia dầu áp suất cao ($125 \div 175\text{ kg/cm}^2$) tạo hạt sương mù tự bốc cháy trong không khí nén nhiệt độ cao ($800 \div 1000\text{ K}$).
  • Nguyên lý thủy lực áp suất cao: Hiện tượng sóng áp suất trong đường ống dẫn cao áp, cơ chế dập tắt dao động sóng và giảm áp suất dư của van triệt hồi có vành giảm tải để triệt tiêu hiện tượng phun rớt ở vòi phun.
  • Cơ cấu điều khiển tự động cơ học: Cân bằng lực động học giữa lực ly tâm của quả văng với lực đàn hồi của lò xo trong bộ điều tốc nhằm ổn định tốc độ trục khuỷu; nguyên lý xoay tương đối giữa đĩa dẫn động và trục cam qua con lăn ly tâm trong cơ cấu phun sớm tự động.

Kỹ năng phát triển

Thông qua các bài tập và quy trình kỹ thuật, giáo trình hình thành các nhóm năng lực thực hành:

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo dỡ tuần tự các cụm chi tiết (ống xả, chế hòa khí, bơm xăng, bơm cao áp, vòi phun); kỹ thuật sử dụng cờ lê dẹt, tuýp, kẹp chuyên dùng; kỹ năng xả không khí (xả e) trong hệ thống nhiên liệu thấp áp; quy trình làm sạch chi tiết bằng dầu hỏa và khí nén.
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Khả năng quan sát, kiểm tra độ mòn trục bướm ga, nứt vỏ bơm, chờn ren đầu nối; phân tích mối quan hệ nhân quả giữa hiện tượng động cơ (chết máy, tiêu hao nhiên liệu, giảm công suất, khói đen) với sai hỏng của từng chi tiết (rách màng bơm, mòn giclơ, kẹt kim phun, lệch góc phun sớm).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành thiết bị thử vòi phun cao áp; cân chỉnh áp suất mở kim phun bằng căn đệm hoặc vít chỉnh; đặt góc phun sớm chính xác trên động cơ theo dấu quy định; bảo đảm tiêu chuẩn an toàn phòng chống cháy nổ và vệ sinh công nghiệp xưởng thực hành.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận tích hợp (dạy lý thuyết song hành với hướng dẫn thực hành nghề nghiệp). Mỗi bài học được phân bổ cấu trúc chuẩn: mục tiêu kiến thức/kỹ năng -> phân tích cấu tạo và nguyên lý -> bảng quy trình thao tác -> bảng chẩn đoán sai hỏng -> hệ thống câu hỏi ôn tập.

  • Bài tập và bảng hướng dẫn kỹ thuật: Cung cấp quy trình chi tiết từng bước cho hoạt động tháo rời, vệ sinh, kiểm tra ngoài và lắp ráp lên động cơ. Giáo trình yêu cầu thực hiện nghiêm ngặt các quy tắc kỹ thuật như: nới/xiết bu lông theo quy tắc đối xứng đều, vặn khớp ren đầu nối ống xăng bằng tay trước khi dùng cờ lê để tránh trờn ren, quay trục cam đưa vấu lệch tâm về vị trí thấp nhất trước khi tháo bu lông bơm xăng.
  • Bảng phân tích hư hỏng thực tế: Hệ thống hóa các dạng hỏng hóc cơ học thường gặp kèm nguyên nhân và hậu quả kỹ thuật. Cụ thể đối với 6 cụm chi tiết chính trong hệ thống xăng:
    1. Thùng xăng: Thủng, móp, đóng cặn -> rò rỉ nhiên liệu, tắc lọc.
    2. Ống dẫn xăng: Bẹp méo, nứt rạn, lọt khí -> thiếu lưu lượng.
    3. Bầu lọc xăng: Nứt vỡ, rách đệm kín, tắc lõi lọc giấy -> giảm áp suất cấp.
    4. Bầu lọc không khí: Bám bụi nghẹt lưới lọc -> giảm công suất, tăng tiêu hao nhiên liệu.
    5. Bơm xăng màng: Rách màng cao su, liệt lò xo van nạp/xả, mòn cần bơm -> mất áp suất, rò rỉ xăng vào các-te.
    6. Bộ chế hòa khí: Mòn trục bướm ga, kẹt van kim buồng phao, mòn piston tăng tốc -> sặc xăng, òa ga, động cơ ì.
  • Phương pháp đánh giá: Sử dụng hệ thống câu hỏi tự luận ở cuối mỗi bài học (Bài 1: 5 câu hỏi; Bài 2: 3 câu hỏi; Bài 3: 7 câu hỏi) để kiểm tra khả năng vẽ sơ đồ nguyên lý, giải thích quy luật dòng chảy nhiên liệu và trình bày các bước bảo dưỡng kỹ thuật.
  • Hướng dẫn tự học: Học viên đối chiếu trực tiếp giữa sơ đồ mặt cắt cấu tạo trong giáo trình với các mô hình cắt bổ thực tế tại xưởng thực hành; rèn luyện thói quen tra cứu thông số khe hở chế tạo trước khi kiểm tra lắp ghép.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các đặc điểm kỹ thuật cơ học đặc thù của hệ thống cung cấp nhiên liệu trên ô tô:

  • Tích hợp hai công nghệ nhiên liệu cơ bản: Trình bày chi tiết cả hệ thống nhiên liệu xăng sử dụng bộ chế hòa khí cơ khí - chân không và hệ thống nhiên liệu Diesel sử dụng bơm cao áp cơ khí (bơm dãy PE và bơm phân phối VE), tạo nền tảng vững chắc cho người học trước khi tiếp cận các hệ thống phun xăng điện tử (EFI) và Diesel Common Rail.
  • Hệ thống thông số kỹ thuật định lượng chuẩn xác: Cung cấp đầy đủ các chỉ số dung sai lắp ghép và tiêu chuẩn vật liệu của các bộ đôi siêu chính xác:
    • Độ nhẵn bóng bề mặt kim phun và đế van: $\text{Ra} = 12$.
    • Khe hở mặt trụ phần dẫn hướng kim phun: $0{,}003 \div 0{,}006\text{ mm}$.
    • Độ côn và độ ô van phần trụ kim phun: không vượt quá $0{,}001 \div 0{,}002\text{ mm}$.
    • Khe hở giữa piston và xi lanh bơm cao áp PE: $0{,}0005 \div 0{,}0015\text{ mm}$ (cho loại đường kính $8 \div 9\text{ mm}$).
    • Độ cứng bề mặt van triệt hồi: $60 \div 64\text{ HRC}$; độ cứng bề mặt piston bơm: $55 \div 60\text{ HRC}$.
    • Khe hở lọc tinh Diesel: giữ lại hạt cặn kích thước $> 2 \div 3\ \mu\text{m}$ với tỷ lệ $99 \div 99{,}5%$.
  • Mô tả chi tiết các cơ cấu cơ khí đặc chủng: Giáo trình phân tích cụ thể cấu tạo của bộ chế hòa khí K-22G, bơm xăng màng có cốc lắng thủy lực, cơ cấu van triệt hồi có vành giảm tải, bộ điều tốc cơ năng nhiều chế độ có hệ thống đòn bẩy $L$ liên động với thanh răng, và cơ cấu phun sớm tự động bằng lực ly tâm gắn tại đầu trục cam bơm PE.

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và ngành công nghệ ô tô:

  • Sinh viên hệ Cao đẳng nghề và Trung cấp nghề ngành Công nghệ ô tô: Sử dụng làm tài liệu học tập chính thức cho mô đun MĐ 19 để hoàn thành chương trình đào tạo chuyên môn bắt buộc.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở và chuyên ngành kỹ thuật cơ bản gồm: Vẽ kỹ thuật (MH 01), Cơ kỹ thuật (MH 02), Vật liệu học (MH 03), Dung sai lắp ghép và Đo lường kỹ thuật (MH 04), cùng các mô đun thực hành nguội, điện cơ bản, động cơ đốt trong cơ bản (MĐ 05 đến MĐ 08).
  • Giảng viên chuyên ngành Công nghệ ô tô: Sử dụng làm giáo trình khung để xây dựng đề cương bài giảng, thiết kế phiếu hướng dẫn thực hành tháo lắp, lập bảng kiểm tra kỹ năng đánh giá tay nghề học viên.
  • Kỹ thuật viên, thợ sửa chữa tại các garage ô tô: Sử dụng làm tài liệu tra cứu thông số kỹ thuật, phương pháp xử lý sai hỏng, quy trình cân chỉnh vòi phun và đặt góc phun sớm bơm cao áp cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên học nghề công nghệ ô tô trình độ Cao đẳng và Trung cấp, giáo viên giảng dạy mô đun chuyên ngành, cũng như thợ sửa chữa ô tô cần tài liệu kỹ thuật về hệ thống nhiên liệu cơ khí động cơ đốt trong.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các môn học cơ sở: Vẽ kỹ thuật, Cơ kỹ thuật, Vật liệu học, Dung sai đo lường (MH 01 đến MH 04) và các mô đun kỹ thuật cơ bản MĐ 05 đến MĐ 08 để hiểu được bản vẽ mặt cắt cơ khí, dung sai lắp ghép chi tiết chính xác và nguyên lý chu trình động cơ đốt trong.

3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?

Giáo trình mô tả chi tiết các thông số kỹ thuật chế tạo cơ khí định lượng (độ nhẵn bề mặt $\text{Ra} = 12$, độ cứng $\text{HRC}$, khe hở lắp ghép micro-met), đồng thời phân tích sâu nguyên lý làm việc của từng mạch xăng trong bộ chế hòa khí K-22G và các bộ phận siêu chính xác trên bơm cao áp PE, bơm VE kèm bảng phân tích sai hỏng thực tế.

4. Làm sao để tự học và nắm vững nội dung giáo trình hiệu quả?

Người học nên kết hợp đọc hiểu nguyên lý chuyển động của chất lỏng/khí trên sơ đồ mặt cắt với việc trực tiếp tháo lắp mô hình tại xưởng; đối chiếu các dấu hiệu hư hỏng thực tế với bảng tổng hợp sai hỏng và trả lời toàn bộ câu hỏi ôn tập sau mỗi bài học.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Kèm theo giáo trình là hệ thống sơ đồ kết cấu hình ảnh, bảng phân loại hư hỏng 6 cụm chi tiết, hệ thống 15 câu hỏi ôn tập cuối các bài, và các tài liệu tham khảo chuyên ngành công nghệ ô tô được phê duyệt theo chương trình đào tạo của Trường Cao đẳng Nghề Hà Nam.

Kết luận

Giáo trình Bảo dưỡng hệ thống cung cấp nhiên liệu (MĐ 19) do Trường Cao đẳng Nghề Hà Nam ban hành là tài liệu học thuật kỹ thuật tiêu chuẩn, cung cấp toàn diện kiến thức cấu tạo, nguyên lý vận hành và quy trình bảo dưỡng hệ thống nhiên liệu xăng và Diesel trên ô tô. Lộ trình học tập đề xuất cho người học là nghiên cứu tuần tự từ Bài 1 (hệ thống chế hòa khí xăng) sang Bài 2, Bài 3 (hệ thống Diesel bơm dãy PE), Bài 4 (Diesel bơm phân phối VE) và hoàn thiện tại Bài 5 (thực hành bảo dưỡng, cân chỉnh thiết bị). Để củng cố kỹ năng nghề nghiệp, người học cần kết hợp tài liệu này với các trang thiết bị thực hành chuyên dụng như bàn thử bơm cao áp, thiết bị cân chỉnh vòi phun và các mô hình động cơ thực tế tại xưởng.
