Tổng quan về giáo trình

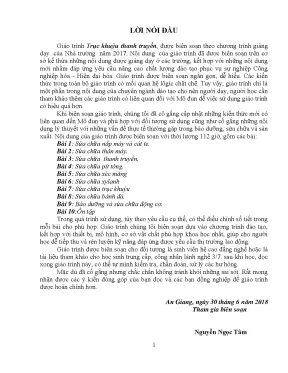

Giáo trình Trục khuỷu thanh truyền do tác giả Nguyễn Ngọc Tâm tham gia biên soạn (hoàn thành ngày 30 tháng 6 năm 2018 tại An Giang), được xây dựng dựa trên khung chương trình đào tạo chuyên ngành Công nghệ Ô tô năm 2017. Giáo trình đóng vai trò là tài liệu mô-đun chuyên môn cốt lõi, thuộc khối kiến thức kỹ thuật cơ sở và thực hành nghề trong chương trình đào tạo cơ khí động lực. Thời lượng học tập của giáo trình được thiết kế gồm 112 giờ, chia thành 10 bài học từ các cụm chi tiết cố định đến các cơ cấu chuyển động chính và công tác bảo dưỡng động cơ đốt trong.

Mục tiêu học tập (learning outcomes) của giáo trình tập trung vào việc cung cấp cho người học hệ thống kiến thức chuyên sâu về nhiệm vụ, điều kiện làm việc, vật liệu chế tạo, cấu tạo chi tiết và các dạng hư hỏng điển hình của cơ cấu trục khuỷu thanh truyền, nắp máy và thân máy. Sau khi hoàn thành nội dung học tập, người học có khả năng nhận dạng, thực hiện đúng quy trình tháo lắp, kiểm tra sai lệch hình học (độ cong vênh, độ mòn côn, mòn ô van), chẩn đoán nguyên nhân sự cố kỹ thuật và áp dụng các phương pháp sửa chữa, phục hồi chi tiết đạt tiêu chuẩn kỹ thuật do nhà chế tạo quy định.

Cấu trúc giáo trình tiếp cận theo nguyên lý kết cấu cơ khí động lực và quy chuẩn sửa chữa xưởng: phân tích từ nhiệm vụ, cấu tạo phân loại, hiện tượng - nguyên nhân hư hỏng đến phương pháp kiểm tra, quy trình tháo rã và công nghệ sửa chữa cho từng chi tiết. Điểm đặc thù của tài liệu là sự gắn kết chặt chẽ giữa lý thuyết kết cấu với thông số định lượng kiểm tra thực tế (áp suất thử nứt 3–4 atm, khe hở dầu ổ trục $\delta = (0{,}0045 - 0{,}0015) d_{ck}$, độ phẳng tiếp xúc $\le 0{,}05\text{ mm}$), đồng thời quy định cụ thể quy trình tháo lắp cơ cấu phân phối khí và trục cam trên các hệ động cơ thực tế như Toyota 4A-F, 4A-FE, 5A-FE, 3S-FE, 3S-GE và 3A.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 10 bài học được sắp xếp theo trình tự logic từ tổng thành bao che, chi tiết cố định đến các cụm chi tiết chuyển động và quy trình tổng hợp:

  • Bài 1: Sửa chữa nắp máy và cát te (Trang 6–29): Phân loại nắp máy (xúpáp đặt, xúpáp treo; nắp máy liền, nắp máy rời; động cơ xăng và diesel); phân tích đặc tính các dạng buồng đốt động cơ xăng (bán cầu, hình chêm, hình ôvan) và động cơ diesel (buồng đốt thống nhất với áp suất phun 175–200 $\text{kg/cm}^2$, buồng đốt ngăn cách gồm buồng cháy trước 25–150 $\text{kg/cm}^2$, buồng xoáy lốc chiếm 50–80% thể tích, buồng phụ trội 20% thể tích); cấu tạo joint nắp máy (amiant bọc kim loại dày 1–2 mm, thép nhiều lá 5 lớp $\times$ 0,25 mm); quy trình kiểm tra độ phẳng (độ vênh cho phép $\le 0{,}05\text{ mm}$ mặt tiếp xúc thân máy, $\le 0{,}1\text{ mm}$ mặt tiếp xúc đường ống, độ vênh sửa chữa $\le 0{,}3\text{ mm}$); quy trình tháo nới lỏng từ ngoài vào trong và siết đều từ trong ra ngoài theo lực siết quy định.
  • Bài 2: Sửa chữa thân máy (Trang 30–41): Cấu tạo thân đúc liền và đúc rời; điều kiện làm việc của gối đỡ trục khuỷu (nhiệt độ bạc lót cổ chính đạt $90^\circ\text{C}$, bạc lót cổ thanh truyền đạt $200^\circ\text{C}$, tiếp nhận 80% lượng dầu bôi trơn); hiện tượng mỏi kim loại, ăn mòn hóa học tạo muối chì; phương pháp thử áp lực nước 3–4 atm kiểm tra rạn nứt; công nghệ sửa chữa thân máy bằng phương pháp vá tấm đồng/thép 3–5 mm (khoan lỗ chặn 3–5 mm), cấy đinh vít đồng đỏ $\phi 6\text{--}8\text{ mm}$ ăn ngàm 1/3, dùng nút ren côn bôi dung dịch amôn clorua (5% đến bão hòa, ủ 12–24 giờ), hàn đắp chữ V sâu 2/3 bề dày và dán nhựa tổng hợp êpôxi; kỹ thuật cạo rà bạc lót theo thứ tự siết bu-lông gối đỡ chính (động cơ 5 gối đỡ: 3-1-5-4-2; động cơ 7 gối đỡ: 4-2-6-3-5-1-7).
  • Bài 3: Sửa chữa thanh truyền (Trang 42–61): Phân tích lực tác dụng (lực khí thể gây nén/uốn trong mặt phẳng lắc, lực quán tính chuyển động tịnh tiến có tính va đập); kết cấu đầu nhỏ (lắp tự do có bạc lót/ổ bi đũa hoặc lắp cố định có rãnh siết bu-lông), thân thanh truyền (tiết diện chữ I, chữ H, chữ nhật, tròn, ôvan) và đầu to (liền khối hoặc cắt rời góc $90^\circ, 30^\circ, 45^\circ$); vật liệu hợp kim chịu ma sát (hợp kim trắng thiếc-chì-antimon, Kelmet phủ đồng-chì, hợp kim nhôm-thiếc); phương pháp kiểm tra độ cong ($\le 0{,}05\text{ mm}$) và độ xoắn ($\le 0{,}15\text{ mm}$) trên dụng cụ định tâm chuyên dùng; tính toán khe hở dầu $\delta = (0{,}0045 - 0{,}0015) d_{ck}$ và khe hở dọc má khuỷu (0,15–0,25 mm).
  • Bài 4 đến Bài 8: Sửa chữa pít tông, xéc măng, xylanh, trục khuỷu và bánh đà (Trang 62–121): Trình bày chi tiết nhiệm vụ, vật liệu chế tạo, hiện tượng mài mòn côn, ôvan, khe hở miệng xéc-măng, phương pháp doa/mài xylanh, mài cổ trục khuỷu theo các cấp sửa chữa và cân bằng bánh đà.
  • Bài 9 và Bài 10: Bảo dưỡng, sửa chữa động cơ và Ôn tập (Trang 122–130): Quy trình bảo dưỡng thường xuyên, bảo dưỡng định kỳ, vận hành kiểm tra sau lắp ráp và hệ thống bài tập thực hành tổng hợp phục vụ đánh giá kết thúc mô-đun.

Progression logic của nội dung đi từ việc tiếp cận kết cấu tĩnh bao ngoài tạo buồng cháy (Bài 1, 2), tiến sâu vào các cụm chi tiết cơ cấu chuyển động trực tiếp nhận và truyền áp lực khí thể (Bài 3 đến 8), trước khi tổng hợp thành quy trình bảo dưỡng toàn bộ hệ thống động cơ và kiểm tra kỹ năng thực hành (Bài 9, 10).

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ học và động lực học động cơ: Nguyên lý biến đổi chuyển động tịnh tiến của nhóm piston thành chuyển động quay của trục khuỷu; quy luật phân bố tải trọng nén, uốn và lực va đập chu kỳ tác dụng lên thanh truyền và gối đỡ.
  • Khoa học vật liệu và phá hủy kim loại: Đặc tính cơ lý của gang đúc, hợp kim nhôm, thép cacbon và thép hợp kim; cơ chế phá hủy mỏi kim loại của lớp hợp kim ba-bít, hiện tượng xâm thực, ăn mòn do khí cháy và phản ứng hóa học tạo muối chì giòn trong dầu nhờn.
  • Nguyên lý bôi trơn và dung sai lắp ghép: Điều kiện duy trì màng bôi trơn ma sát ướt; quy chuẩn khe hở lắp ghép cơ khí chính xác, độ dôi lắp ghép bạc lót (cao hơn mặt phẳng gối đỡ 0,025–0,05 mm) và độ bóng bề mặt gia công ($\nabla 7$ đối với mặt lưng, $\nabla 9$ đối với mặt tiếp xúc cổ trục).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo các trang thiết bị xưởng cơ khí động lực: đồng hồ so, panme đo trong, thước phẳng, căn lá, cờ lê lực, dụng cụ định tâm thanh truyền chuyên dùng, thiết bị thử kín áp lực nước 3–4 atm, máy mài mặt phẳng và thiết bị hàn/vá ren.
  • Kỹ năng phân tích (Analytical skills): Đo đạc và tính toán độ sai lệch hình học (độ côn, độ méo ôvan, độ cong vênh mặt phẳng, độ xoắn thanh truyền); xác định nguyên nhân kỹ thuật dẫn đến sự cố (cháy bạc lót do thiếu dầu bôi trơn, nứt vách xúpáp do sốc nhiệt, biến dạng nắp máy do siết ốc sai thứ tự).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thao tác chuẩn xác quy trình tháo rã - vệ sinh - kiểm tra - phục hồi - lắp ráp động cơ; thực hiện cạo rà bạc lót gối đỡ trục khuỷu, căn chỉnh dấu cân cam hệ thống truyền động đai và siết bu-lông đúng dải mô-men kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm kỹ thuật thực hành (competency-based training), kết hợp giữa việc giải thích cơ sở lý thuyết kết cấu với việc chuẩn hóa quy trình thao tác từng bước tại xưởng cơ khí ô tô. Với tổng thời lượng 112 giờ, giảng viên có thể linh hoạt điều chỉnh số tiết lý thuyết và thực hành tùy theo trang thiết bị mô hình thực tế của cơ sở đào tạo.

Phương pháp học tập qua phân tích hiện tượng sai hỏng thực tế (case studies) được xây dựng trực tiếp trong từng bài giảng:

  • Phân tích nguyên nhân nứt vách ngăn nước làm mát do thói quen xả/châm nước khi động cơ đang nóng hoặc do đóng cặn bẩn làm suy giảm truyền nhiệt.
  • Xử lý sự cố rách đệm, xói mòn bề mặt bạc lót cổ trục thanh truyền do dầu bôi trơn nhiễm mạt kim loại khi lọc dầu bị tắc.
  • Phân tích quy trình tháo nắp máy và cơ cấu phân phối khí đai răng trên các dòng động cơ thực tế (Toyota 4A-FE, 3S-FE), nhấn mạnh kiểm tra dấu cân cam và phương pháp nới lỏng bu-lông từ ngoài vào trong để tránh nứt vỡ chi tiết.

Hệ thống bài tập thực hành (Practical exercises) được thiết kế đồng bộ cuối mỗi chương:

  • Bài tập thực hành tháo động cơ ra khỏi xe bằng cẩu chuyên dùng và gá đặt lên bệ tháo lắp.
  • Bài tập kiểm tra độ phẳng bề mặt nắp máy và thân máy bằng thước thẳng kết hợp căn lá; kiểm tra vết nứt ngầm bằng phương pháp ngâm dầu lau bột phấn và thử áp lực thủy lực 3–4 atm.
  • Bài tập gá đặt kiểm tra độ cong, độ xoắn của thanh truyền trên bàn gá định tâm và cân chỉnh độ phẳng tiếp xúc bạc lót.
  • Bài tập siết nắp máy, nắp gối đỡ trục chính bằng cờ lê lực theo đúng sơ đồ và mô-men tiêu chuẩn (đạt 3–4 kgm với 4 cổ trục chính, 6–7 kgm với 7 cổ trục chính).

Phương pháp đánh giá kết quả (Assessment methods) dựa trên 2 tiêu chí: kiểm tra độ chính xác của thao tác kỹ thuật tháo lắp và độ chính xác của các số đo hình học cơ khí so với dung sai cho phép của nhà sản xuất, tổng kết qua bài kiểm tra thực hành toàn diện ở Bài 10. Người tự học được khuyến nghị tuân thủ nghiêm ngặt các quy tắc an toàn (không tháo rã khi động cơ còn nóng, sử dụng kính bảo hộ khi thổi khí nén làm sạch lỗ bu-lông) và ghi chép nhật ký đo kiểm định lượng trong quá trình thực tập.

Điểm nổi bật và cập nhật

  • Tính kế thừa và cập nhật chương trình: Nội dung được biên soạn trên cơ sở kế thừa các giáo trình cơ khí động lực chuẩn của các trường kỹ thuật, tích hợp thêm các kiến thức sửa chữa thực tế phù hợp với chương trình đào tạo năm 2017 và điều kiện thiết bị xưởng cơ khí hiện đại.
  • Tích hợp đa dạng kết cấu động cơ: Giáo trình cập nhật đầy đủ các dạng buồng đốt động cơ xăng (buồng cháy bán cầu, hình chêm, hình ôvan) và động cơ diesel (phun trực tiếp thống nhất, buồng cháy xoáy lốc, buồng cháy trước); cập nhật kết cấu nắp máy dùng cho động cơ phun xăng điện tử, cơ cấu xúpáp treo và hệ thống dẫn động trục cam bằng đai răng trên các dòng động cơ thương mại phổ biến.
  • Ứng dụng công nghệ sửa chữa phục hồi đa dạng: Bên cạnh các phương pháp gia công cơ khí truyền thống (rà cạo bạc lót, mài phẳng, doa nòng), tài liệu cập nhật chi tiết các giải pháp kỹ thuật phục hồi vật liệu:
    • Kỹ thuật xử lý vết nứt bằng nút ren côn kết hợp dung dịch hóa chất amôn clorua (tạo màng kim loại bịt kín sau 12–24 giờ).
    • Phương pháp dán vá vết nứt thân máy bằng vật liệu nhựa tổng hợp êpôxi chịu nhiệt và kháng hóa chất.
    • Công nghệ cấy ghép đinh vít đồng đỏ liên hoàn $\phi 6\text{--}8\text{ mm}$ ăn ngàm 1/3 để xử lý nứt thân xy lanh.
  • Gắn liền thông số kỹ thuật công nghiệp: Các chỉ số kiểm tra được lượng hóa chính xác (độ cong vênh tối đa nắp máy $0{,}05\text{ mm}$, độ méo ống dẫn xúpáp $\le 0{,}01\text{ mm}$, độ dày lớp đệm thép 5 lá $\times$ 0,25 mm, góc vát đầu to thanh truyền $30^\circ\text{--}45^\circ$), tạo cầu nối trực tiếp giữa lý thuyết đào tạo và tiêu chuẩn bảo dưỡng tại các gara, xưởng sửa chữa công nghiệp.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên chuyên ngành: Tài liệu học tập bắt buộc cho sinh viên hệ Cao đẳng nghề ngành Công nghệ Ô tô, Sửa chữa Máy động lực; đồng thời là tài liệu phục vụ thực hành cho học sinh hệ Trung cấp nghề ô tô.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở về Cơ kỹ thuật, Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Nguyên lý động cơ đốt trong trước khi tiếp cận mô-đun này.
  • Giảng viên chuyên ngành: Làm tài liệu giảng dạy chuẩn hóa thời lượng 112 giờ; cung cấp cấu trúc bài giảng tích hợp từ mô tả kết cấu, thông số kỹ thuật đến các bước hướng dẫn thao tác mẫu và quy trình chấm điểm thực hành xưởng.
  • Thợ kỹ thuật và công nhân cơ khí: Tài liệu tham khảo tra cứu quy trình tháo lắp, bảng thứ tự siết lực bu-lông và dung sai kỹ thuật dành cho công nhân lành nghề bậc 3/7, thợ máy tại các xưởng bảo dưỡng, sửa chữa ô tô và trạm đăng kiểm kỹ thuật.

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho cấp độ đào tạo nào?
Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề ngành Công nghệ Ô tô, đồng thời làm tài liệu tham khảo cho học sinh trung cấp nghề và tài liệu bồi dưỡng tay nghề cho công nhân kỹ thuật bậc 3/7.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô-đun này?
Người học cần nắm vững kiến thức về nguyên lý hoạt động của động cơ đốt trong (động cơ xăng và diesel 4 kỳ/2 kỳ), kỹ năng đọc bản vẽ cơ khí và kỹ thuật sử dụng các dụng cụ đo kiểm cơ bản (thước kẹp, panme, đồng hồ so).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết động cơ chung là gì?
Giáo trình tập trung sâu vào công nghệ sửa chữa thực tế với các quy trình thao tác và chỉ số định lượng cụ thể: kỹ thuật cấy đinh vít, tẩm hóa chất amôn clorua vá nứt, kỹ thuật cạo rà bạc lót theo sơ đồ phân bổ lực, các bước tháo rã trục cam động cơ Toyota 4A-FE/3S-FE và quy định kiểm tra độ phẳng, độ xoắn chi tiết bằng thiết bị đo chuyên dùng.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?
Người học cần kết hợp việc nghiên cứu cấu tạo giải phẫu với việc quan sát trực quan trên mô hình cắt bổ hoặc động cơ thực tế; tuân thủ đúng trình tự kiểm tra hình học, ghi nhớ nguyên tắc tháo nới lỏng từ ngoài vào trong và siết lực từ trong ra ngoài theo đúng bảng mô-men quy định.

5. Giáo trình có đề cập đến các tài liệu bổ trợ hoặc dòng động cơ cụ thể nào không?
Tài liệu cung cấp danh mục tài liệu tham khảo chuyên ngành cơ khí ô tô (trang 130), tích hợp bảng trị số lực siết tiêu chuẩn và hướng dẫn quy trình tháo lắp áp dụng trực tiếp cho các dòng động cơ cụ thể như Toyota 4A-F, 4A-FE, 5A-FE, 3S-FE, 3S-GE, 3A.

Kết luận

Giáo trình Trục khuỷu thanh truyền là tài liệu học thuật kỹ thuật phản ánh đầy đủ cấu trúc, nhiệm vụ, điều kiện làm việc, các dạng hư hỏng và phương pháp sửa chữa phục hồi cụm nắp máy, thân máy cùng cơ cấu trục khuỷu thanh truyền. Lộ trình học tập được thiết kế mạch lạc từ các chi tiết cố định tạo buồng cháy (Bài 1–2) đến các cơ cấu chuyển động chịu tải trọng phức tạp (Bài 3–8), tích hợp phương pháp bảo dưỡng định kỳ và đánh giá kỹ năng thực hành (Bài 9–10). Để nâng cao hiệu quả tiếp thu kiến thức trong mô-đun 112 giờ này, người học cần kết hợp tra cứu các tài liệu tham khảo kỹ thuật liên quan đến chuyên ngành ô tô và các sổ tay hướng dẫn sửa chữa động cơ chuyên hãng.
