Tổng quan về giáo trình

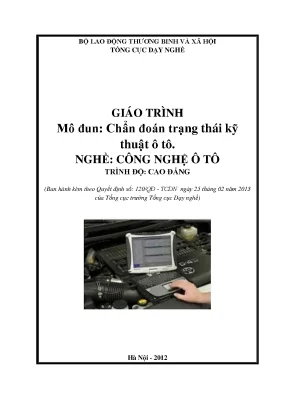

Giáo trình Chẩn đoán trạng thái kỹ thuật ô tô (Mã mô đun: MĐ 38) là tài liệu giảng dạy chuyên môn thuộc chương trình đào tạo nghề Công nghệ ô tô ở trình độ Cao đẳng. Giáo trình được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội), do ThS. Phạm Tố Như làm Chủ biên, ThS. Nguyễn Đức Nam làm Đồng chủ biên cùng ban biên soạn gồm 18 thành viên. Trong cấu trúc chương trình đào tạo nghề, MĐ 38 được xếp ở vị trí chuyên môn nâng cao, giảng dạy sau khi sinh viên đã hoàn thành 18 mô đun nền tảng (từ MĐ 20 đến MĐ 37).

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học năng lực trình bày các yêu cầu, nhiệm vụ của công tác chẩn đoán kỹ thuật ô tô và động cơ; giải thích, phân tích các hiện tượng và nguyên nhân sai hỏng; phát hiện và đưa ra kết luận chính xác về trạng thái kỹ thuật của các bộ phận, tổng thành; vận hành đúng các trang thiết bị, dụng cụ đo kiểm chuyên dụng đảm bảo an toàn kỹ thuật; đồng thời rèn luyện tính kỷ luật, cẩn thận và tỉ mỉ trong môi trường làm việc kỹ thuật.

Cấu trúc giáo trình có tổng thời lượng 190 giờ, được phân bổ gồm 30 giờ lý thuyết, 152 giờ thực hành và 8 giờ kiểm tra. Nội dung được triển khai theo hệ thống 12 bài học chuyên đề, kế thừa các tài liệu kỹ thuật từ các trường đại học, cao đẳng kết hợp với yêu cầu thực tiễn của các cơ sở dạy nghề. Điểm đặc thù của tài liệu là định hướng chuyển đổi công nghệ từ sửa chữa cơ khí truyền thống (phục hồi chi tiết) sang công nghệ chẩn đoán hiện đại (xác định trạng thái hư hỏng để thực hiện sửa chữa thay thế không tháo rời).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 12 bài học được sắp xếp theo trình tự logic kỹ thuật:

  • Bài 1: Khái niệm chung và phương pháp chẩn đoán trạng thái kỹ thuật ô tô (13 giờ - 7 LT, 6 TH): Cung cấp khái niệm về chẩn đoán không tháo rời, cấu trúc hệ thống chẩn đoán, công cụ chẩn đoán, đối tượng chẩn đoán, thông số kết cấu, thông số biểu hiện kết cấu, điều kiện lựa chọn thông số chẩn đoán, ứng dụng toán logic Boole và phân loại các phương pháp chẩn đoán (giác quan, dụng cụ đo đơn giản, tự chẩn đoán).
  • Bài 2: Chẩn đoán tình trạng kỹ thuật chung ô tô (21 giờ - 3 LT, 18 TH): Trình bày nhiệm vụ chẩn đoán tổng quát, định nghĩa tuổi thọ ô tô, các nhân tố ảnh hưởng (thiết kế, chế tạo, đường sá, khí hậu, chế độ tải trọng, dầu mỡ bôi trơn, nhiên liệu), lý thuyết độ tin cậy và quy luật suy giảm xác suất không hỏng $R(t)$ qua các chu kỳ sửa chữa lớn.
  • Bài 3: Chẩn đoán tình trạng kỹ thuật cơ cấu khuỷu trục thanh truyền (14 giờ - 2 LT, 12 TH): Phương pháp cấp khí nén ($8 - 12\text{ kG/cm}^2$) xác định khe hở đầu to, đầu nhỏ thanh truyền; quy trình kiểm tra độ cong, độ xoắn thanh truyền trên thiết bị DTJ-75; quy trình kiểm tra độ côn, độ ô-van, độ đảo và khe hở dọc trục khuỷu.
  • Bài 4: Chẩn đoán tình trạng kỹ thuật hệ thống phân phối khí (13 giờ - 2 LT, 9 TH, 2 KT): Kiểm tra độ kín khít buồng cháy, độ mòn trục cam, con đội, đòn gánh, lò xo, xu páp và khe hở nhiệt.
  • Bài 5: Chẩn đoán tình trạng kỹ thuật hệ thống nhiên liệu (26 giờ - 2 LT, 24 TH): Kiểm tra các thông số cung cấp nhiên liệu xăng và diesel, áp suất bơm, tình trạng vòi phun, bộ chế hòa khí và bơm cao áp.
  • Bài 6: Chẩn đoán tình trạng hệ thống làm mát và hệ thống bôi trơn (11 giờ - 2 LT, 9 TH): Đo áp suất đường dầu chính, kiểm tra chất lượng dầu bôi trơn, van hằng nhiệt, bơm nước và két làm mát.
  • Bài 7: Chẩn đoán tình trạng kỹ thuật hệ thống điện động cơ (22 giờ - 2 LT, 18 TH, 2 KT): Đo kiểm hệ thống khởi động, hệ thống nạp điện, hệ thống đánh lửa và các cảm biến điều khiển động cơ.
  • Bài 8 đến Bài 12 (Tổng cộng 70 giờ): Chẩn đoán chuyên sâu hệ thống điện thân xe (11 giờ), hệ thống truyền lực (16 giờ), hệ thống di chuyển (10 giờ), hệ thống lái (11 giờ) và hệ thống phanh (22 giờ).

Tiến trình nội dung đi từ nền tảng lý thuyết chẩn đoán tổng quát (Bài 1, 2), đến các cơ cấu động cơ (Bài 3 - 7), sau đó mở rộng sang hệ thống điện và toàn bộ hệ thống gầm ô tô (Bài 8 - 12).

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Lý thuyết thông tin trong xử lý tín hiệu chẩn đoán; lý thuyết xác suất thống kê mô tả trạng thái kỹ thuật; lý thuyết độ tin cậy ô tô với chỉ tiêu xác suất không hỏng $R(t) \ge 0{,}9$; quy luật mài mòn cơ học theo 3 giai đoạn (giai đoạn chạy rà $a = 5.000 - 10.000\text{ km}$, giai đoạn ổn định $b \approx 100.000\text{ km}$, giai đoạn hao mòn tăng nhanh $c$).
  • Nguyên lý cốt lõi (Core principles): Nguyên lý chẩn đoán không tháo rời nhằm bảo toàn bề mặt lắp ghép; quy luật tương quan giữa thông số kết cấu ($H_0, H_{cp}, H_{gh}$) và quãng đường xe chạy; 3 điều kiện tiên quyết của thông số chẩn đoán (tính đồng tính tỷ lệ thuận, tính mở rộng vùng biến đổi, tính thuận tiện đo đạc).
  • Mô hình và khung phân tích (Essential frameworks): Sơ đồ công nghệ chẩn đoán 6 bước; khung phân loại chẩn đoán theo mục đích (tiêu chuẩn pháp lý, đánh giá tuổi thọ còn lại, phục hồi tính năng, nghiên cứu quy luật); mô hình suy luận toán logic Boole với tập thông số trạng thái $H_j = {h_1, h_2, \dots, h_n}$ và tập thông số biểu hiện $C_j = {c_1, c_2, \dots, c_n}$ qua các biến trạng thái nhị phân $(0, 1)$; cấu trúc hệ thống tự chẩn đoán điều khiển mạch kín (Cảm biến – ECU – Cơ cấu chấp hành).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng các dụng cụ đo kiểm cơ khí và điện: pan me, đồng hồ so, thước đo góc/khoảng cách, thiết bị kiểm tra thanh truyền DTJ-75, đồng hồ đo áp suất khí nén $p_c$, đồng hồ đo áp suất chân không đường nạp (đến $30\text{ inHg} / 750\text{ mmHg}$), đồng hồ áp suất dầu bôi trơn (đến $800\text{ kPa}$ với độ chính xác $\pm 10\text{ kPa}$), đồng hồ đo áp suất nhiên liệu diesel thấp áp (đến $400\text{ kPa}$), máy đo vòng quay động cơ, vạn năng kế, mêgôm mét, ampe kìm.
  • Kỹ năng phân tích (Analytical skills): Phân tích trạng thái qua giác quan (nghe âm thanh tiếng gõ, nhận biết màu sắc khí xả/dầu nhờn/bugi, phân biệt 5 nhóm mùi khét đặc trưng từ dầu cháy, nhiên liệu dư, vật liệu ma sát, vật liệu cách điện hoặc cao su; cảm nhận nhiệt độ cụm truyền lực trong giới hạn $75 - 80^\circ\text{C}$; cảm giác lực về độ rơ vành lái, khớp cầu); xử lý số liệu đo và so sánh với giá trị tiêu chuẩn trong cẩm nang sửa chữa.
  • Năng lực thực hành (Practical competencies): Vận hành quy trình tháo lắp, kiểm tra trục khuỷu theo tiêu chuẩn: độ cong thanh truyền $\le 0{,}04/100\text{ mm}$, độ xoắn thanh truyền $\le 0{,}06/100\text{ mm}$, độ ô-van trục khuỷu $D_{11} - D_{22} \le 0{,}02\text{ mm}$, mô men xiết bu-lông nắp gối đỡ $6 - 10\text{ kG}\cdot\text{m}$, khe hở dọc trục $\le 0{,}3\text{ mm}$; đọc mã chẩn đoán nhấp nháy LED theo nhịp 0,15 giây và tra cứu mã lỗi DTC trên giao diện màn hình LCD.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp mô đun chuyên môn nghề, kết hợp chặt chẽ giữa 30 giờ lý thuyết định hướng và 152 giờ rèn luyện kỹ năng thực hành phân xưởng. Mô hình giảng dạy lấy người học làm trung tâm, nhấn mạnh vào việc rèn luyện tư duy logic nhân quả trong việc nhận định hư hỏng cơ khí và điện tử.

Tài liệu thiết kế các bài tập và tình huống lỗi thực tế dựa trên các trường hợp vận hành cụ thể:

  • Động cơ không thể khởi động do nguyên nhân hệ thống điện (hỏng bugi, hết điện ắc quy, máy khởi động hỏng) hoặc hệ thống nhiên liệu (hỏng bơm xăng, tắc kim phun).
  • Áp suất cuối kỳ nén $p_c$ suy giảm từ 15 đến 20% do mòn nhóm pít tông - xy lanh - xéc măng.
  • Ảnh hưởng của việc góc đánh lửa sớm sai lệch từ $2^\circ$ đến $5^\circ$ dẫn đến tiêu hao nhiên liệu tăng 10 - 15% và công suất giảm 7 - 10%.
  • Độ mài mòn xy lanh tăng 2,5 - 3 lần khi hỗn hợp cháy quá loãng hoặc hàm lượng lưu huỳnh (S) trong xăng tăng từ 0,05 lên 0,35.

Các bài tập thực hành được chuẩn hóa thành các bảng quy trình thao tác từng bước: chuẩn bị trang thiết bị, gá lắp mẫu vật, lấy độ găng đồng hồ so, thực hiện thao tác đo, ghi nhận số liệu, đối chiếu tiêu chuẩn kỹ thuật và đưa ra kết luận sửa chữa hoặc thay thế.

Hệ thống đánh giá kết quả học tập gồm 3 giai đoạn:

  1. Đánh giá trước bài học: Kiểm tra trắc nghiệm, tự luận kiến thức nền và kiểm tra điều kiện thực hành từ các mô đun tiên quyết (MĐ 21 đến MĐ 32).
  2. Đánh giá quá trình: Giáo viên theo dõi trực tiếp thao tác chuẩn bị vật tư, quy trình thực hiện, an toàn lao động, sắp xếp nơi làm việc và ghi sổ theo dõi.
  3. Đánh giá kết thúc bài học: Kiểm tra lý thuyết (trắc nghiệm/vấn đáp/viết) về thông số và phương pháp chẩn đoán; kiểm tra thực hành trực tiếp trên xe thí nghiệm và thiết bị chẩn đoán theo các chỉ tiêu định lượng.

Hướng dẫn tự học yêu cầu sinh viên tra cứu tài liệu hướng dẫn sử dụng, cẩm nang sửa chữa của các hãng xe, đối chiếu mã lỗi DTC, ôn tập các câu hỏi kiểm tra sau mỗi bài học và rèn luyện kỹ năng đọc bản vẽ, sơ đồ mạch điện.

Điểm nổi bật và cập nhật

Giáo trình phản ánh sự chuyển biến công nghệ trong ngành sản xuất và bảo dưỡng ô tô:

  • Cập nhật công nghệ sửa chữa: Chuyển đổi từ phương thức sửa chữa phục hồi chi tiết cơ khí sang sửa chữa thay thế tổng thành dựa trên kết quả đo kiểm chẩn đoán không tháo rời.
  • Tích hợp công nghệ tự chẩn đoán (On-Board Diagnostics): Trình bày nguyên lý hệ thống tự chẩn đoán trên xe hiện đại trang bị ECU điều khiển động cơ, hệ thống đánh lửa, hệ thống nhiên liệu, hộp số tự động, hệ thống phanh và hệ thống treo. Hệ thống làm việc theo nguyên tắc mạch kín kết hợp cảm biến, bộ xử lý và cơ cấu chấp hành để phát hiện và lưu trữ mã sự cố tức thời.
  • Phân loại các hình thức giao tiếp Người - Xe: Cập nhật 4 phương thức thông báo sự cố gồm: tín hiệu đèn táp-lô và âm thanh cảnh báo; báo mã bằng băng giấy đục lỗ; báo mã bằng nhịp ánh sáng (mã xung đèn LED đóng ngắt chu kỳ 0,15 giây thiết lập trên ngôn ngữ Assembly); giao diện hiển thị qua màn hình LCD điều khiển phím ấn hoặc cảm ứng nhiệt.
  • Khả năng ứng dụng thực tế: Tận dụng các kết cấu hỗ trợ chẩn đoán tích hợp sẵn trên các dòng xe hiện đại như đường ống đo độ chân không đường nạp, lỗ đo áp suất dầu hộp số tự động, giắc cắm chẩn đoán tiêu chuẩn (DLC) và hệ thống đèn báo kiểm tra hệ thống.
  • Kết nối tiêu chuẩn ngành: Phân định rõ 4 nhóm công nghệ chẩn đoán ứng dụng trong thực tế gồm: chẩn đoán theo tiêu chuẩn an toàn pháp lý tại các trạm kiểm định; chẩn đoán đánh giá tuổi thọ còn lại phục vụ quản lý đội xe và chuyển nhượng; chẩn đoán xác định hư hỏng và phục hồi tính năng tại gara/trạm dịch vụ chính hãng; chẩn đoán phục vụ nghiên cứu quy luật mài mòn tại các viện nghiên cứu chuyên ngành.

Đối tượng sử dụng giáo trình

  • Sinh viên đào tạo chính quy: Sinh viên theo học hệ Cao đẳng nghề ngành Công nghệ ô tô tại các trường cao đẳng nghề và trung tâm đào tạo kỹ thuật trên toàn quốc.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các mô đun kỹ thuật cơ sở và chuyên ngành từ MĐ 20 đến MĐ 37 trong khung chương trình đào tạo nghề Công nghệ ô tô (bao gồm các nội dung về nguyên lý động cơ đốt trong, hệ thống điện thân xe, hệ thống gầm, hệ thống truyền lực và kỹ năng đo lường cơ khí cơ bản).
  • Giảng viên và cán bộ đào tạo: Giảng viên sử dụng tài liệu làm căn cứ biên soạn giáo án lý thuyết, lập phiếu hướng dẫn thực hành xưởng, tổ chức đánh giá kết quả học tập theo các bảng quy trình chuẩn và định mức thời gian 190 giờ đã được phê duyệt.
  • Đối tượng tự học và tham khảo: Kỹ thuật viên chẩn đoán và sửa chữa tại các gara ô tô, trạm bảo hành; cán bộ kỹ thuật kiểm định an toàn phương tiện cơ giới đường bộ; sinh viên các ngành Kỹ thuật Ô tô hệ Đại học cần tài liệu tham khảo về quy trình thao tác đo kiểm thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho sinh viên hệ Cao đẳng nghề Công nghệ ô tô, giảng viên đào tạo nghề và các kỹ thuật viên xưởng dịch vụ cần tài liệu chuẩn hóa về quy trình kiểm tra, chẩn đoán trạng thái kỹ thuật các hệ thống trên ô tô.

2. Cần kiến thức nền nào để học giáo trình này?

Người học cần hoàn thành các mô đun tiên quyết từ MĐ 20 đến MĐ 37, nắm vững cấu tạo, nguyên lý hoạt động của các cụm chi tiết động cơ, hệ thống điện, hệ thống truyền lực, hệ thống chuyển động, cùng kỹ năng sử dụng các dụng cụ đo cơ khí và đo điện cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu khác?

Giáo trình tập trung vào phương pháp chẩn đoán không tháo rời với 80% thời lượng dành cho thực hành (152/190 giờ). Nội dung kết hợp giữa phương pháp suy luận toán logic Boole, lý thuyết độ tin cậy $R(t)$ và các quy trình thao tác chi tiết trên thiết bị đo kiểm cụ thể.

4. Làm sao để tự học giáo trình hiệu quả?

Người học cần học kỹ phần lý thuyết về quan hệ giữa thông số kết cấu và thông số chẩn đoán, tuân thủ đúng trình tự các bước trong bảng hướng dẫn thực hành từng bài, kết hợp tra cứu cẩm nang sửa chữa của từng dòng xe và rèn luyện kỹ năng phân tích triệu chứng qua giác quan và mã lỗi.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình bao gồm hệ thống bài tập thực hành, câu hỏi kiểm tra đánh giá kiến thức/kỹ năng sau mỗi bài học và danh mục tài liệu tham khảo chuyên ngành được liệt kê ở trang 124 của tài liệu.

Kết luận

Giáo trình Chẩn đoán trạng thái kỹ thuật ô tô (MĐ 38) cung cấp hệ thống kiến thức toàn diện và quy trình thực hành chuẩn hóa về công tác đánh giá tình trạng kỹ thuật phương tiện không tháo rời theo khung chương trình Cao đẳng nghề quốc gia. Lộ trình học tập được thiết kế mạch lạc từ nhận thức lý thuyết chẩn đoán, các nhân tố ảnh hưởng độ tin cậy ô tô đến thực hành đo kiểm chuyên sâu trên từng hệ thống: cơ cấu trục khuỷu thanh truyền, phân phối khí, nhiên liệu, bôi trơn, làm mát, điện động cơ, điện thân xe, truyền lực, chuyển động, lái và phanh. Người học có thể khai thác thêm danh mục tài liệu tham khảo ở trang 124, kết hợp nghiên cứu cẩm nang sửa chữa của các hãng ô tô và tài liệu hướng dẫn vận hành thiết bị đo kiểm chuyên dụng để củng cố năng lực chuyên môn.
