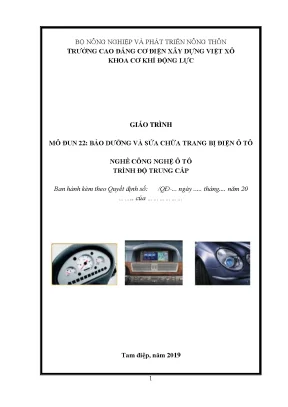

GIÁO TRÌNH MÔ ĐUN 22: BẢO DƯỠNG VÀ SỬA CHỮA TRANG BỊ ĐIỆN Ô TÔ

Tổng quan về giáo trình

Giáo trình Mô đun 22: Bảo dưỡng và sửa chữa trang bị điện ô tô (Mã mô đun: MĐ 22) là tài liệu đào tạo chuyên môn thuộc nghề Công nghệ ô tô ở trình độ trung cấp, do Khoa Cơ khí Động lực thuộc Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Bộ Nông nghiệp và Phát triển Nông thôn) tổ chức biên soạn năm 2019, dưới sự chủ biên của tác giả Đặng Việt Dũng. Trong khung chương trình đào tạo, mô đun MĐ 22 được bố trí giảng dạy sau các môn học cơ sở và các mô đun nghề nền tảng từ MĐ 16 đến MĐ 21.

Thời lượng đào tạo của mô đun được thiết kế với tổng thời gian 120 giờ, bao gồm 40 giờ lý thuyết, 76 giờ thực hành, thực tập, thí nghiệm, thảo luận và 4 giờ kiểm tra định kỳ cũng như kết thúc mô đun. Mục tiêu học tập được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Trang bị khả năng trình bày nhiệm vụ, yêu cầu, cấu tạo và nguyên lý hoạt động của các hệ thống điện trên ô tô; phân tích hiện tượng và nguyên nhân hư hỏng của từng cụm chi tiết.
  • Về kỹ năng: Thao tác tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các bộ phận điện đúng quy trình kỹ thuật, sử dụng chính xác các thiết bị đo kiểm chuyên dụng.
  • Về năng lực tự chủ và trách nhiệm: Tuân thủ nghiêm ngặt quy trình công nghệ, bảo đảm an toàn lao động, hình thành tác phong kỷ luật và cẩn thận trong môi trường kỹ thuật ô tô.

Cấu trúc giáo trình bao gồm 7 bài học chuyên môn và 1 bài kiểm tra kết thúc mô đun. Tài liệu tiếp cận kiến thức theo logic kết hợp chặt chẽ giữa lý thuyết hệ thống và quy trình bảo dưỡng thực hành chuẩn xưởng. Điểm đặc trưng của giáo trình là việc tích hợp các bảng thông số kỹ thuật đo kiểm chi tiết, bảng tra cứu ký hiệu chân giắc, mã màu dây và quy trình tháo lắp thực tế từ các dòng xe thương mại như Toyota Camry.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung mô đun được phân chia thành 7 bài học chuyên sâu với tiến trình logic từ tổng thể đến chi tiết:

  1. Bài 1: Tổng quan về trang bị điện trên ô tô (4 giờ): Cung cấp bức tranh toàn cảnh về phân loại mạng điện (điện động cơ và điện thân xe), quy ước ký hiệu linh kiện điện tử (diode zener, transistor, solenoid, cuộn dây, relay), bảng mã màu dây, cấu tạo hộp nối dây (junction block) và hộp relay.
  2. Bài 2: Sửa chữa và bảo dưỡng hệ thống cung cấp điện (16 giờ): Khảo sát cấu tạo và nguyên lý của ắc quy axit-chì; máy phát điện xoay chiều 3 pha (alternator); các dạng bộ điều chỉnh điện áp vi mạch (IC Regulator loại nhận biết điện áp ắc quy qua chân S, loại nhận biết điện áp máy phát và loại có chân M kết nối ECU).
  3. Bài 3: Sửa chữa và bảo dưỡng hệ thống khởi động (12 giờ): Trình bày nguyên lý động cơ điện một chiều; phân loại máy khởi động (loại giảm tốc, bánh răng đồng trục, bánh răng hành tinh); cơ chế tác động của công tắc từ (cuộn hút, cuộn giữ), khớp một chiều và bánh răng ăn khớp vành răng bánh đà.
  4. Bài 4: Sửa chữa bảo dưỡng hệ thống đánh lửa (24 giờ): Phân tích hệ thống biến áp đánh lửa (bobine), bộ chia điện, cảm biến vị trí, hộp điều khiển đánh lửa và bugi nhằm tạo xung điện áp cao đốt cháy hòa khí.
  5. Bài 5: Sửa chữa bảo dưỡng hệ thống chiếu sáng (12 giờ): Khảo sát mạng lưới đèn chiếu sáng phía trước (pha/cốt), đèn kích thước, đèn sương mù, mạch điều khiển relay và công tắc chuyển đổi.
  6. Bài 6: Sửa chữa bảo dưỡng hệ thống tín hiệu và đồng hồ báo (24 giờ): Khảo sát mạch còi điện, đèn báo rẽ (xi-nhan), đèn cảnh báo nguy hiểm (hazard), đồng hồ hiển thị tốc độ, mức nhiên liệu, áp suất dầu và nhiệt độ nước làm mát.
  7. Bài 7: Sửa chữa bảo dưỡng hệ thống khóa cửa xe, nâng hạ và làm sạch kính (20 giờ): Nghiên cứu mạch điều khiển motor nâng hạ kính, cơ cấu gạt nước - rửa kính, bộ sấy kính và mạch khóa cửa trung tâm.

Progression logic của giáo trình đi từ việc trang bị ngôn ngữ mạch điện (đọc sơ đồ, nhận diện ký hiệu) đến các nguồn cung cấp năng lượng độc lập, tiếp tục mở rộng sang các hệ thống vận hành động cơ, và hoàn thiện ở các cụm tiện nghi, tín hiệu an toàn trên thân xe.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức nền tảng dựa trên các định luật vật lý và phản ứng hóa học ứng dụng trong kỹ thuật ô tô:

  • Cơ sở điện hóa ắc quy axit-chì: Phân tích phương trình phản ứng hóa học thuận nghịch hai chiều: $$\text{PbO}_2 + \text{Pb} + 2\text{H}_2\text{SO}_4 \rightleftharpoons 2\text{PbSO}_4 + 2\text{H}_2\text{O}$$ Tỷ trọng dung dịch điện phân chuẩn ở $20^\circ\text{C}$ đạt $1{,}25 - 1{,}27\text{ g/cm}^3$ (mùa hè) và $1{,}28 - 1{,}29\text{ g/cm}^3$ (mùa đông). Cấu trúc bản cực dương chế tạo từ hợp kim $\text{Pb-Sb}$ bổ sung $(1{,}3 \pm 0{,}2)% \text{ Kali}$ phủ $\text{PbO}_2$, bản cực âm phủ chì xốp có pha $0{,}2% \text{ Ca} + 0{,}1% \text{ Cu}$.
  • Hiện tượng cảm ứng điện từ trong máy phát: Suất điện động xoay chiều 3 pha trong stato được tính toán theo công thức: $$E = 4{,}44 \cdot f \cdot K_w \cdot \Phi$$ với tần số dòng điện $f = \frac{p \cdot n}{60}$ ($p$ là số đôi cực từ, $n$ là tốc độ quay rotor). Dòng điện xoay chiều được nắn thành một chiều nhờ cầu chỉnh lưu gồm 6, 8 hoặc 9 diode silic.
  • Nguyên lý điều chỉnh điện áp bán dẫn: Khảo sát cơ chế đóng/ngắt transistor công suất $\text{Tr}_1$ để điều biến dòng kích từ chạy qua cuộn rotor, phối hợp transistor $\text{Tr}_2$ điều khiển đèn báo nạp khi xuất hiện các sự cố bất thường (đứt rotor, ngắn mạch cực F-E, hở mạch cực S hoặc cực B).
  • Nguyên lý cơ điện hệ thống khởi động: Phân tích sự cân bằng lực giữa cuộn hút (dây đường kính lớn) và cuộn giữ trong công tắc từ, kết hợp bộ truyền giảm tốc tỷ số truyền $1/3 - 1/4$ nhằm gia tăng mô-men khởi động trục khuỷu đạt ngưỡng tối thiểu ($>50\text{ vòng/phút}$ với động cơ xăng, $>100\text{ vòng/phút}$ với động cơ diesel).

Kỹ năng phát triển

Học viên hoàn thành mô đun được hình thành ba nhóm năng lực kỹ thuật:

  • Kỹ năng đo kiểm và chẩn đoán: Vận hành đồng hồ vạn năng (VOM) đo thông mạch, đo điện trở cuộn dây kích từ ($R = 1 \div 3,\Omega$), cuộn stato ($R = 0{,}1 \div 0{,}7,\Omega$), điện trở cách điện cách mát ($R \ge 0{,}1,\text{M}\Omega$), kiểm tra phân cực thuận/nghịch của diode chỉnh lưu ($R_{\text{thuận}} = 1 \div 7,\Omega$, $R_{\text{nghịch}} \ge 0{,}1,\text{k}\Omega$).
  • Kỹ năng bảo dưỡng định kỳ: Sử dụng tỷ trọng kế kiểm tra nồng độ dung dịch axit $\text{H}_2\text{SO}_4$, sử dụng máy thử tải phóng dòng cao kiểm tra độ sụt áp ắc quy trong khoảng $2 - 3\text{ giây}$, kiểm tra và gia công vành trượt, đo độ mòn chổi than máy phát bằng thước cặp ($4{,}5\text{ mm} \le L \le 10{,}5\text{ mm}$, giới hạn mòn thay mới ở mức $8\text{ mm}$).
  • Kỹ năng tháo lắp và sửa chữa cơ cấu: Ứng dụng súng hơi tháo lắp, cảo chuyên dụng và cờ lê lực để tháo puli máy phát với lực siết quy chuẩn $35 \div 40\text{ N}\cdot\text{m}$, siết nắp sau $5 \div 8\text{ N}\cdot\text{m}$, xử lý hiện tượng sunfát hóa bản cực và phục hồi cực ắc quy bị oxy hóa.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (tích hợp lý thuyết kỹ thuật chuyên ngành với thực hành tại xưởng), trong đó thực hành chiếm tỷ trọng chủ đạo ($63{,}3%$ tổng thời lượng).

Mỗi bài học được thiết kế theo cấu trúc giảng dạy chuẩn mực:

  1. Xác định mục tiêu bài học (kiến thức, kỹ năng, thái độ).
  2. Phân tích nhiệm vụ, yêu cầu và phân loại hệ thống.
  3. Giải thích cấu tạo chi tiết và nguyên lý hoạt động qua sơ đồ mạch.
  4. Nhận diện hiện tượng, phân tích nguyên nhân hư hỏng thường gặp.
  5. Thiết lập bảng quy trình công nghệ từng bước cho công tác kiểm tra, tháo lắp và bảo dưỡng.
  6. Phiếu hướng dẫn thực hành và hệ thống câu hỏi trắc nghiệm/tự luận củng cố.

Phương pháp đánh giá học phần được chia làm hai giai đoạn:

  • Đánh giá quá trình: Kiểm tra kỹ năng nhận dạng linh kiện, độ chính xác khi sử dụng dụng cụ đo (tỷ trọng kế, máy test dòng, đồng hồ vạn năng), mức độ tuân thủ quy trình công nghệ và an toàn lao động trong từng bài thực hành.
  • Đánh giá tổng kết: Thực hiện ở Bài 8 (Kiểm tra kết thúc mô đun - thời lượng 8 giờ), gồm 1 giờ lý thuyết kiểm tra hiểu biết cấu tạo, nguyên lý và 7 giờ thực hành trực tiếp trên sa bàn/động cơ thực tế.

Đối với việc tự học, giáo trình yêu cầu học viên nắm vững quy ước ký hiệu mạch điện, đối chiếu màu dây dẫn thực tế với sơ đồ hướng dẫn, tự kiểm tra kiến thức qua bộ câu hỏi trắc nghiệm tình huống ở cuối mỗi bài (ví dụ: giải quyết bài toán sụt áp hệ thống sạc khi bật đồng thời đèn pha, sưởi kính và gạt nước ở tốc độ cầm chừng $600\text{ vòng/phút}$).

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự chuyển dịch công nghệ trong kỹ thuật điện ô tô, tập trung vào các điểm cải tiến:

  • Điện tử hóa hệ thống điều khiển: Thay thế các cụm điều khiển cơ khí, rơ le cơ điện bằng linh kiện bán dẫn và vi mạch tích hợp (IC). Tiết chế vi mạch kiểu M được đưa vào phân tích chi tiết, minh họa khả năng tự chẩn đoán sự cố ngắt cực S, ngắt cực B hoặc ngắn mạch cực F-E.
  • Tích hợp quản lý tải với ECU: Giới thiệu cơ chế giao tiếp giữa cực M của máy phát điện và hộp điều khiển động cơ (ECU) nhằm điều tiết chế độ không tải khi xe kích hoạt các phụ tải công suất lớn như bộ sưởi điện PTC (Positive Temperature Coefficient) lắp trong lõi sưởi nước làm mát.
  • Quy chuẩn hóa dữ liệu thực hành: Sử dụng số liệu kỹ thuật và hình ảnh cấu tạo từ hệ thống máy phát, máy khởi động của các mẫu xe hiện đại (như Toyota Camry), giúp học viên tiếp cận trực tiếp với tiêu chuẩn của các trạm dịch vụ ô tô thực tế.
  • Định lượng hóa quy trình bảo dưỡng: Thiết lập các bảng thông số kỹ thuật rõ ràng cho từng bước công việc (lực siết, điện trở tiêu chuẩn, tỷ trọng chất điện phân, dung sai cơ khí), loại bỏ các nhận định cảm tính trong chẩn đoán kỹ thuật.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật sửa chữa ô tô:

Nhóm đối tượng Phạm vi và mục đích sử dụng
Sinh viên, học viên trình độ Trung cấp / Cao đẳng nghề Sử dụng làm tài liệu học tập chính thức cho mô đun MĐ 22 thuộc chuyên ngành Công nghệ ô tô; yêu cầu đã tích lũy kiến thức tiên quyết từ các mô đun MĐ 16 đến MĐ 21 (Điện kỹ thuật cơ bản, Cơ ứng dụng, Nguội cơ bản).
Giảng viên chuyên ngành Cơ khí Động lực Sử dụng làm căn cứ sư phạm để thiết kế giáo án bài giảng lý thuyết, biên soạn phiếu hướng dẫn thực hành và xây dựng ngân hàng đề thi đánh giá kỹ năng nghề.
Kỹ thuật viên tại các xưởng dịch vụ, gara Sử dụng làm tài liệu tra cứu thông số kỹ thuật (điện trở cuộn dây, tiêu chuẩn chổi than, tỷ trọng axit), tham khảo các bước xử lý sự cố hệ thống nạp, khởi động và mạng điện thân xe.
Người tự học kỹ thuật ô tô Làm tài liệu đối chiếu, củng cố nguyên lý làm việc của các cụm chi tiết điện tử trên ô tô theo trình tự khoa học và chuẩn hóa.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế trực tiếp cho học sinh, sinh viên học nghề Công nghệ ô tô trình độ trung cấp và cao đẳng, đồng thời là tài liệu tham khảo kỹ thuật cho thợ sửa chữa ô tô tại các trạm dịch vụ.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các mô đun kỹ thuật cơ sở và mô đun nghề từ MĐ 16 đến MĐ 21, bao gồm kiến thức cơ bản về an toàn lao động, cơ khí đại cương, nguyên lý mạch điện một chiều và kỹ năng sử dụng các dụng cụ cầm tay cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thông thường?

Tài liệu liên kết chặt chẽ giữa lý thuyết và thực hành, cung cấp bảng quy trình công nghệ chi tiết từng bước có kèm hình ảnh minh họa, trang bị thông số kỹ thuật cụ thể (lực siết bu lông bằng đơn vị $\text{N}\cdot\text{m}$, dải điện trở tiêu chuẩn của cuộn dây $\Omega$, chiều dài chổi than $\text{mm}$) và chỉ rõ các hư hỏng đặc thù trên linh kiện bán dẫn IC.

4. Làm sao để tự học mô đun này đạt hiệu quả cao?

Người học nên kết hợp việc đọc sơ đồ mạch nguyên lý với việc thực hành phân tích mã màu dây dẫn; sử dụng hệ thống câu hỏi trắc nghiệm và bài tập xử lý tình huống ở cuối mỗi bài để rèn luyện tư duy logic chẩn đoán sự cố trước khi thao tác trên mô hình hoặc xe thật.

5. Giáo trình có những tài liệu hoặc công cụ bổ trợ nào kèm theo?

Tài liệu tích hợp bảng hệ thống ký hiệu chân giắc nối (đực/cái), bảng màu dây dẫn điện, sơ đồ mạch đấu nối thử nghiệm tiết chế trên bàn thử điện, cùng danh mục dụng cụ đo kiểm cần thiết (máy test dòng ắc quy, tỷ trọng kế, súng xiết ốc khí nén, đồng hồ vạn năng).

Kết luận

Giáo trình Mô đun 22: Bảo dưỡng và sửa chữa trang bị điện ô tô của Trường Cao đẳng Cơ điện Xây dựng Việt Xô là tài liệu giảng dạy chuyên môn hoàn chỉnh về hệ thống điện trên phương tiện giao thông đường bộ. Nội dung giáo trình cung cấp hệ thống kiến thức toàn diện từ cấu tạo, nguyên lý làm việc của các cụm nguồn năng lượng (ắc quy, máy phát xoay chiều), hệ thống chấp hành (máy khởi động, đánh lửa) cho đến mạng lưới tiện nghi, an toàn thân xe.

Lộ trình học tập đề xuất cho người học là tuần tự nghiên cứu 7 bài chuyên môn, kết hợp việc đối chiếu lý thuyết mạch với các chỉ số đo kiểm thực nghiệm tại xưởng. Nguồn dữ liệu kỹ thuật và bảng quy trình công nghệ trong giáo trình đóng vai trò là tài liệu tham khảo quy chuẩn, hỗ trợ nâng cao chất lượng đào tạo và tay nghề sửa chữa trong lĩnh vực Công nghệ ô tô.
