Tổng quan về giáo trình

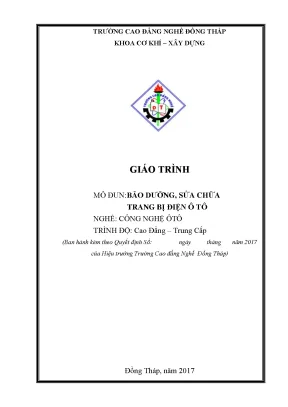

Giáo trình Bảo dưỡng, sửa chữa trang bị điện ô tô (Mã mô đun: CMĐ 24) là tài liệu đào tạo chuyên môn thực hành thuộc nghề Công nghệ Ô tô, áp dụng cho cả hai trình độ đào tạo Cao đẳng và Trung cấp. Giáo trình do ThS. Trần Thanh Toàn và ThS. Nguyễn Thành Nhân biên soạn, Khoa Cơ khí – Xây dựng thuộc Trường Cao đẳng Nghề Đồng Tháp phát hành năm 2017 theo quyết định của Hiệu trưởng nhà trường.

Trong cấu trúc chương trình đào tạo, mô đun CMĐ 24 được bố trí giảng dạy sau môn học tiên quyết CMH 17 (Trang bị điện ô tô). Đây là mô đun thực hành chuyên sâu nhằm củng cố các nguyên lý hoạt động và cấu tạo đã học, đồng thời trang bị năng lực kỹ thuật cốt lõi để người học đáp ứng yêu cầu công việc tại các xưởng sửa chữa và trung tâm dịch vụ kỹ thuật ô tô.

Mục tiêu học tập của giáo trình hướng tới ba chuẩn đầu ra cụ thể:

  • Kiến thức: Hệ thống hóa và củng cố hiểu biết về công dụng, cấu tạo, sơ đồ nguyên lý của các cụm trang bị điện trên xe ô tô.
  • Kỹ năng nghề nghiệp: Thực hiện thuần thục các quy trình đấu nối dây mạch điện, tháo lắp, kiểm tra thông số kỹ thuật và sửa chữa các hư hỏng trên hệ thống điện ô tô theo đúng trình tự kỹ thuật và tiêu chuẩn an toàn, vệ sinh công nghiệp.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện khả năng phân tích nguyên nhân hư hỏng, đề xuất phương án xử lý kỹ thuật tối ưu; đảm bảo an toàn lao động cho người và thiết bị, hình thành tính cẩn thận và tác phong công nghiệp.

Giáo trình có kết cấu gồm 7 bài học, thiết kế theo phương pháp phân tích cụm hệ thống từ nguồn điện, hệ thống khởi động - đánh lửa động cơ cho đến các hệ thống điện thân xe và tiện nghi. Điểm đặc thù của tài liệu là việc chuẩn hóa các thông số đo kiểm, sơ đồ mạch điện và quy trình sửa chữa dựa trên các dữ liệu kỹ thuật thực tế của dòng xe Toyota Corolla Altis (mã khung/mã động cơ ZZE142, ZRE143), kết hợp tài liệu kỹ thuật từ các cơ sở giáo dục đại học và cao đẳng nghề chuyên ngành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung toàn bộ giáo trình được cấu trúc thành 7 bài học kỹ thuật chuyên môn:

  • Bài 1: Bảo dưỡng sửa chữa hệ thống khởi động (Mã bài: CMĐ 24 - 01) Tập trung vào sơ đồ mạch điều khiển khởi động, quy trình đấu dây qua rơ-le ST (Relay máy đề), kiểm tra cụm khóa điện (tiếp điểm chân 1-2, 7-8 trên giắc E4), kiểm tra cầu chì nguồn ALT, AM1, AM2. Phần thực hành cung cấp quy trình tháo lắp và kiểm tra chi tiết máy đề: đo thông mạch và cách điện cuộn stator, đo điện trở phiến góp rotor, kiểm tra độ đảo cổ góp bằng đồng hồ so trên khối chữ V, đo đường kính cổ góp bằng thước cặp, đo độ mòn chổi than và kiểm tra lực hút/giữ của cuộn công tắc từ.

  • Bài 2: Bảo dưỡng sửa chữa hệ thống đánh lửa (Mã bài: CMĐ 24 - 02) Bao quát 3 phân hệ công nghệ:

    1. Hệ thống đánh lửa bán dẫn không tiếp điểm: Đấu dây mạch điều khiển bô-bin, IC đánh lửa, cảm biến trục cam (chân CKP+, CKP-), bộ chia điện (Delco), kiểm tra cuộn sơ cấp và thứ cấp của bô-bin, chẩn đoán trạng thái hoạt động qua màu sắc và hình thái hư hỏng của bugi (bám muội than, dính dầu ướt, quá nhiệt chảy cực, mòn cực, vỡ sứ).
    2. Hệ thống đánh lửa lập trình có bộ chia điện (ESA): Đấu nối mạch ECU, rơ-le FI, bô-bin và IC đánh lửa; đo kiểm tra khe hở từ cảm biến NE, G (tiêu chuẩn 0,2 – 0,4 mm); đọc mã lỗi chẩn đoán thông qua đèn Check Engine (Mã 12: Delco, Mã 13: Delco 24 răng cảm biến từ, Mã 14: Mất tín hiệu phản hồi đánh lửa IGF).
    3. Hệ thống đánh lửa lập trình không có bộ chia điện (DIS/COP): Đấu nối hệ thống bô-bin đôi và bô-bin đơn; quy trình tháo cảm biến trục cam, cảm biến trục khuỷu, bugi (dùng khẩu 14 mm, tay đòn 100 mm); kiểm tra cầu chì IG2, IG2 no2, rơ-le IG2; đo điện trở cuộn dây cảm biến trục khuỷu ở trạng thái nguội (1630 – 2740 $\Omega$) và trạng thái nóng (2065 – 3225 $\Omega$); ứng dụng máy chẩn đoán OBDII/GCAN để đọc dữ liệu và mã lỗi.

  • Bài 3: Bảo dưỡng sửa chữa hệ thống cung cấp điện (Mã bài: CMĐ 24 - 03) Phân tích sơ đồ mạch nạp và báo nạp ắc quy; đấu nối các chân máy phát có tích hợp IC tiết chế (chân B, S, IG, L); kiểm tra trạng thái hoạt động của đèn báo nạp và đo kiểm điện áp ắc quy trước/sau khi nổ máy ($V_{\text{ắc quy}} < V_{\text{máy phát}}$).

  • Bài 4: Bảo dưỡng sửa chữa hệ thống chiếu sáng, tín hiệu Trình bày sơ đồ cấp nguồn, rơ-le và công tắc điều khiển các cụm đèn pha/cốt, đèn xi-nhan, đèn ưu tiên, đèn hậu, đèn phanh và còi xe.

  • Bài 5: Kiểm tra sửa chữa hệ thống gạt nước rửa kiếng Hướng dẫn kiểm tra mô-tơ gạt nước nhiều tốc độ (Low, High, INT), công tắc tích hợp bơm nước rửa kính và cơ cấu gạt nước kính trước/sau.

  • Bài 6: Kiểm tra sửa chữa hệ thống nâng hạ kiếng Tập trung vào mạch điều khiển cửa sổ điện, công tắc chính (Master Switch), công tắc đơn từng cửa, mô-tơ nâng hạ kính và mạch chống kẹt.

  • Bài 7: Bảo dưỡng sửa chữa hệ thống thông tin Kiểm tra và sửa chữa cụm bảng đồng hồ táp-lô (Combination Meter), các đồng hồ chỉ thị tốc độ xe (Speedometer), vòng tua máy (Tachometer), mức nhiên liệu, nhiệt độ nước làm mát và hệ thống đèn cảnh báo.

graph TD
    A[Mô đun CMĐ 24: Bảo dưỡng, sửa chữa trang bị điện ô tô] --> B[Nhóm nguồn & khởi động]
    A --> C[Nhóm quản lý động cơ]
    A --> D[Nhóm điện thân xe & tiện nghi]

    B --> B1[Bài 1: Hệ thống khởi động]
    B --> B2[Bài 3: Hệ thống cung cấp điện]

    C --> C1[Bài 2: Hệ thống đánh lửa - Bán dẫn, ESA, DIS/COP]

    D --> D1[Bài 4: Hệ thống chiếu sáng, tín hiệu]
    D --> D2[Bài 5: Hệ thống gạt nước rửa kiếng]
    D --> D3[Bài 6: Hệ thống nâng hạ kiếng]
    D --> D4[Bài 7: Hệ thống thông tin]

Progression logic của giáo trình đi từ việc xây dựng nguồn cấp năng lượng và hệ thống quay khởi động động cơ (Bài 1, Bài 3), chuyển sang hệ thống điều khiển phát tia lửa đốt cháy hòa khí từ dạng cơ - bán dẫn đến điện tử kỹ thuật số (Bài 2), sau đó mở rộng ra các phân hệ điện an toàn và phụ trợ thân xe (Bài 4 đến Bài 7).

Kiến thức nền tảng được xây dựng

  • Lý thuyết máy điện và linh kiện bán dẫn: Nguyên lý hoạt động của máy điện một chiều (máy khởi động kích từ nối tiếp), máy phát điện xoay chiều 3 pha có chỉnh lưu diode và IC điều chỉnh điện áp; cơ chế đóng ngắt dòng sơ cấp bằng transistor/IC công suất trong bô-bin.
  • Lý thuyết điều khiển điện tử trên ô tô: Cơ chế tạo xung tín hiệu vị trí trục khuỷu (NE) và vị trí trục cam (G) qua cảm biến điện từ; nguyên lý truyền - nhận tín hiệu kích hoạt đánh lửa (IGT) và tín hiệu phản hồi xác nhận đánh lửa (IGF) giữa ECU động cơ với cụm đánh lửa.
  • Nguyên lý bảo vệ và chuyển mạch: Cấu trúc bảo vệ ngắn mạch/quá dòng qua hệ thống cầu chì tổng và cầu chì nhánh (ALT, AM1, AM2, FI, IG2); sơ đồ chuyển tiếp dòng tải lớn qua các cụm rơ-le tiếp điểm 4 chân, 5 chân.

Kỹ năng phát triển

  • Kỹ năng thao tác kỹ thuật: Đấu nối các sơ đồ mạch điện từ đơn giản đến phức tạp; tháo rã, vệ sinh và lắp ráp đúng trình tự các cụm cơ điện (máy đề, bộ chia điện, bô-bin đơn, máy phát điện); thao tác căn chỉnh góc đánh lửa và khe hở từ cảm biến.
  • Kỹ năng đo kiểm và chẩn đoán: Sử dụng đồng hồ đo điện vạn năng (VOM/DMM) để đo thông mạch, sụt áp và điện trở cuộn dây; sử dụng thiết bị đo cơ khí chính xác (thước cặp, đồng hồ so kiểm tra độ đảo); nhận diện mã hư hỏng qua xung nhịp đèn check hoặc qua máy đọc mã lỗi OBDII/GCAN; chẩn đoán tình trạng động cơ thông qua quan sát bề mặt bugi.
  • Kỹ năng xử lý sự cố: Phát hiện các lỗi sai hỏng trong quá trình lắp ráp (cháy/đứt cầu chì do quá dòng, dây điện phát nhiệt do thiếu tải hoặc chập mạch, bu-lông trơn ren/bứt gãy do siết sai ngẫu lực).

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ trực tiếp cho mô hình giảng dạy tích hợp (kết hợp lý thuyết chuyên ngành và thực hành tại xưởng). Mỗi bài học được chuẩn hóa theo quy trình sư phạm nghề nghiệp gồm 4 giai đoạn logic:

flowchart LR
    Step1[1. Chuẩn bị sơ đồ, thiết bị & đồ nghề] --> Step2[2. Đấu nối / Tháo lắp cơ cấu theo quy trình]
    Step2 --> Step3[3. Đo kiểm, vận hành & đánh giá thông số]
    Step3 --> Step4[4. Phân tích sai hỏng, sửa chữa & vệ sinh xưởng]
  1. Giai đoạn chuẩn bị: Nghiên cứu sơ đồ nguyên lý mạch điện, liệt kê và tiếp nhận các trang thiết bị, linh kiện, mô hình thực hành và dụng cụ đồ nghề chuyên dụng (như bộ dụng cụ Jonnesway, đồng hồ VOM/DMM, máy đọc mã lỗi, khẩu mở bugi 14 mm).
  2. Giai đoạn thực hiện quy trình: Thực hiện đấu nối dây dẫn hoặc tháo rã chi tiết cơ - điện theo từng bước có hình ảnh minh họa hướng dẫn (Step-by-step instructions).
  3. Giai đoạn đo kiểm và vận hành thử: Cấp nguồn ắc quy, vận hành mạch ở các trạng thái công tắc khác nhau, sử dụng đồng hồ đo đạc các thông số kỹ thuật thực tế để đối chiếu với bảng giá trị tiêu chuẩn của nhà sản xuất.
  4. Giai đoạn phân tích sai hỏng và an toàn: Tổng hợp các tình huống sai hỏng thường gặp trong quá trình thực hành, phân tích nguyên nhân kỹ thuật và đưa ra biện pháp khắc phục cụ thể; thực hiện dọn dẹp, bảo dưỡng dụng cụ và vệ sinh công nghiệp.

Phương pháp đánh giá kết quả học tập trong giáo trình dựa trên sự kết hợp giữa đánh giá quy trình thao tác (tính chuẩn xác khi tháo lắp, sử dụng đúng thiết bị đo, tuân thủ an toàn lao động) và đánh giá chất lượng sản phẩm (độ chính xác của các thông số đo kiểm, kết quả vận hành hoạt động của hệ thống điện sau khi sửa chữa).

Điểm nổi bật và cập nhật

  • Tính định lượng kỹ thuật rõ ràng: Toàn bộ các quy trình kiểm tra trong giáo trình đều đi kèm bảng thông số kỹ thuật tiêu chuẩn cụ thể, không mô tả chung chung. Các dữ liệu đo kiểm bao gồm:
    • Hệ thống khởi động: Dòng điện không tải máy đề dưới $90\text{ A}$ ở điện áp $11,5\text{ V}$; độ đảo cổ góp tối đa $0,05\text{ mm}$; đường kính cổ góp tiêu chuẩn $28,0\text{ mm}$ (giới hạn nhỏ nhất $27,0\text{ mm}$); chiều dài chổi than tiêu chuẩn $14,0\text{ mm}$ (giới hạn nhỏ nhất $9,0\text{ mm}$); điện trở tiếp xúc giữa các phiến góp dưới $1\ \Omega$, điện trở cách điện giữa cổ góp và lõi rotor đạt từ $10\text{ k}\Omega$ trở lên.
    • Hệ thống đánh lửa: Khe hở từ cảm biến đánh lửa điện từ đạt từ $0,2$ đến $0,4\text{ mm}$; điện trở cuộn cảm biến trục khuỷu ở trạng thái nguội từ $1630$ đến $2740\ \Omega$, ở trạng thái nóng từ $2065$ đến $3225\ \Omega$.
  • Cập nhật tiến trình công nghệ đánh lửa: Tài liệu trình bày xuyên suốt các bước phát triển của hệ thống đánh lửa động cơ xăng: từ hệ thống đánh lửa bán dẫn sử dụng bô-bin và bộ chia điện truyền thống, chuyển tiếp qua hệ thống đánh lửa điện tử lập trình ESA có bộ chia điện, đến hệ thống đánh lửa trực tiếp không sử dụng bộ chia điện (hệ thống bô-bin đôi DIS và bô-bin đơn COP).
  • Tích hợp công nghệ chẩn đoán hiện đại: Bên cạnh phương pháp kiểm tra thủ công bằng đồng hồ vạn năng, giáo trình đưa vào quy trình chẩn đoán mã lỗi hệ thống điều khiển điện tử bằng cách đọc mã nháy đèn check (Flash Codes) và sử dụng máy quét chẩn đoán chuyên dụng qua cổng giao tiếp OBDII (sử dụng thiết bị GCAN).
  • Gắn liền với dữ liệu dòng xe thực tế: Mạch điện, chân giắc và thông số đo kiểm được tham chiếu trực tiếp từ dòng xe thương mại Toyota Corolla Altis (thế hệ ZZE142, ZRE143), tạo sự tương đồng với các cấu trúc xe đang lưu hành thực tế.

Đối tượng sử dụng giáo trình

  • Sinh viên, học viên hệ Cao đẳng và Trung cấp nghề: Áp dụng cho học sinh, sinh viên ngành Công nghệ Kỹ thuật Ô tô hoặc nghề Công nghệ Ô tô trong giai đoạn học các mô đun chuyên ngành thực hành sửa chữa điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành môn học CMH 17 (Trang bị điện ô tô), nắm vững kiến thức cơ bản về an toàn điện, lý thuyết mạch điện một chiều, nguyên lý cấu tạo cơ bản của động cơ đốt trong và khung gầm ô tô.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức cho mô đun CMĐ 24, làm căn cứ xây dựng giáo án tích hợp, thiết kế bài tập thực hành trên mô hình/sa bàn và xây dựng các barem chấm điểm thi kỹ năng nghề.
  • Kỹ thuật viên tại các cơ sở dịch vụ sửa chữa: Dùng làm tài liệu tra cứu nhanh các bước tháo lắp cụm chi tiết, thông số điện trở cuộn dây, tiêu chuẩn mòn của cổ góp/chổi than và sơ đồ đấu dây thực nghiệm.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp nghề Công nghệ Ô tô, đồng thời phù hợp cho kỹ thuật viên học việc tại các xưởng sửa chữa ô tô cần tài liệu hướng dẫn thực hành theo quy trình chuẩn.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành môn học tiên quyết Trang bị điện ô tô (Mã môn: CMH 17), nắm vững các khái niệm cơ bản về điện kỹ thuật tử, cấu tạo động cơ ô tô và kỹ năng sử dụng các dụng cụ cơ khí cầm tay cơ bản.

3. Điểm khác biệt của giáo trình này so với các giáo trình lý thuyết khác là gì?

Giáo trình tập trung hoàn toàn vào kỹ năng thực hành theo từng bước (step-by-step), tích hợp đầy đủ các bảng dữ liệu đo kiểm định lượng, bảng tổng hợp sai hỏng thường gặp - nguyên nhân - biện pháp khắc phục và sử dụng trực tiếp sơ đồ mạch kỹ thuật của xe Toyota Corolla Altis.

4. Làm sao để tự học và thực hành hiệu quả theo tài liệu?

Người học nên kết hợp việc đọc hiểu sơ đồ nguyên lý mạch điện trước khi thực hành; trong quá trình thao tác trên mô hình hoặc xe thật, cần tuân thủ nghiêm ngặt bảng thông số đo kiểm (điện trở, dòng điện, kích thước hình học) và ghi chép lại các giá trị đo thực tế để so sánh với tiêu chuẩn cho phép.

5. Có tài liệu và thiết bị bổ trợ nào kèm theo trong quá trình học?

Tài liệu được thiết kế đi kèm với các thiết bị xưởng gồm: mô hình thực hành hệ thống điện ô tô, bộ dụng cụ tháo lắp cơ khí (bộ đồ nghề Jonnesway, khẩu 14 mm), đồng hồ vạn năng kim/số (VOM/DMM), thước cặp, đồng hồ so và máy đọc mã lỗi chuyên dụng giao thức OBDII/GCAN.

Kết luận

Giáo trình Bảo dưỡng, sửa chữa trang bị điện ô tô (CMĐ 24) của Trường Cao đẳng Nghề Đồng Tháp là tài liệu kỹ thuật thực hành chuẩn hóa, cung cấp hệ thống quy trình tháo lắp, đo đạc thông số và chẩn đoán hư hỏng chi tiết trên các cụm trang bị điện ô tô. Lộ trình học tập trong giáo trình dẫn dắt người học từ các thao tác kiểm tra cơ bản trên hệ thống khởi động - nạp, tiến tới chẩn đoán hệ thống đánh lửa điện tử lập trình và xử lý các mạch điện thân xe. Để đạt hiệu quả đào tạo cao nhất, giáo trình nên được sử dụng kết hợp với các tài liệu hướng dẫn sửa chữa (Workshop Manual) của dòng xe Toyota Corolla Altis và hệ thống thiết bị thực hành chuyên dụng tại xưởng.
