Tổng quan về giáo trình

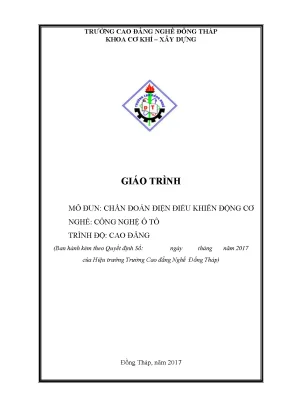

Giáo trình Chẩn đoán điện điều khiển động cơ (Mã mô đun: CMĐ 30) là tài liệu đào tạo thực hành chuyên môn nghề thuộc chương trình đào tạo ngành Công nghệ Ô tô ở trình độ Cao đẳng, do Khoa Cơ khí – Xây dựng thuộc Trường Cao đẳng Nghề Đồng Tháp ban hành. Về vị trí trong chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun tiên quyết bao gồm: Hệ thống điều khiển động cơ, Trang bị điện ô tô, Bảo dưỡng và sửa chữa động cơ, Bảo dưỡng và sửa chữa hệ thống nhiên liệu xăng.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Kiến thức: Trình bày chuẩn xác quy trình chẩn đoán các cảm biến và cơ cấu chấp hành trên động cơ, cũng như phân tích các hư hỏng thường gặp của hệ thống điện điều khiển động cơ.
  • Kỹ năng: Sử dụng thành thạo máy chẩn đoán qua giắc chẩn đoán tiêu chuẩn DLC3 và các thiết bị đo kiểm chuyên dụng (đồng hồ VOM); thực hiện đúng quy trình chẩn đoán, phát hiện và sửa chữa các sai hỏng theo mã lỗi hoặc triệu chứng kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện khả năng làm việc độc lập hoặc phối hợp nhóm để xử lý các vấn đề kỹ thuật phức tạp; tuân thủ nghiêm ngặt các quy định về an toàn lao động, phòng chống cháy nổ và bảo hộ lao động.

Cấu trúc giáo trình gồm 16 bài thực hành chuyên biệt, tiếp cận trực tiếp theo phương pháp phân tích mã lỗi chẩn đoán (Diagnostic Trouble Code - DTC) và xử lý pan bệnh thực tế. Điểm đặc sắc của tài liệu là toàn bộ quy trình, thông số kỹ thuật tiêu chuẩn và lưu đồ phân nhánh kiểm tra được xây dựng trực tiếp trên đối tượng động cơ 1NZ-FE và 2NZ-FE trang bị trên dòng xe Toyota Vios, có tích hợp dữ liệu chẩn đoán của các hãng xe Toyota, Hyundai, Honda và tài liệu chuyên ngành Động lực từ Trường Đại học Sư phạm Kỹ thuật TP.HCM.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm 16 bài học được phân chia theo cấu trúc logic từ chẩn đoán theo mã lỗi của từng cụm chi tiết đến chẩn đoán tổng hợp theo triệu chứng vận hành:

  1. Bài 1: Chẩn đoán mã lỗi van điều khiển dầu phối khí trục cam (Mã bài: CMĐ 30-01): Tập trung vào mã P0010 (mạch bộ chấp hành vị trí trục cam), P0011/P0012 (vị trí trục cam sớm/trễ) và P0016 (tương quan vị trí trục cam và trục khuỷu). Quy trình yêu cầu kiểm tra điện trở cuộn dây van OCV (tiêu chuẩn 6.9 - 7.9 Ω ở 20°C), kiểm tra hở mạch/ngắn mạch, kích hoạt thử nghiệm Active Test trên máy chẩn đoán và kiểm tra các dấu phối khí cơ khí trên đĩa xích cam.
  2. Bài 2: Chẩn đoán mã lỗi cảm biến oxy (Mã bài: CMĐ 30-02): Khảo sát các mã lỗi mạch sấy P0031, P0032, P0037, P0038 (điện trở bộ sấy cảm biến 1 từ 5.5 Ω, cảm biến 2 từ 11 đến 16 Ω), mã P0134 (mạch cảm biến không hoạt động) và P0136 (lỗi mạch cảm biến oxy số 2). Phân tích đồ thị điện áp phát ra và quy trình Active Test kiểm soát lượng phun (-12.5% đến +25%).
  3. Bài 3: Chẩn đoán mã lỗi cảm biến lưu lượng khí nạp (Mã bài: CMĐ 30-03): Chẩn đoán mã lỗi mạch lưu lượng khí nạp MAF (P0100, P0102) và mạch nhiệt độ khí nạp IAT tích hợp (P0110, P0112, P0113). Xác định giá trị điện áp cực VG (từ 0.9 V khi cấp nguồn) và nhiệt độ báo về (-40°C khi hở mạch, 140°C khi ngắn mạch).
  4. Bài 4: Chẩn đoán mã lỗi hỏng mạch nhiệt độ nước làm mát động cơ (Mã bài: CMĐ 30-04): Khảo sát các mã P0115, P0117, P0118 của cảm biến THW. Phân tích giá trị nhiệt độ hiển thị trên Data List (chuẩn từ 80°C đến 100°C khi nóng máy), phân biệt lỗi hở mạch (-40°C) và ngắn mạch (140°C).
  5. Bài 5: Chẩn đoán mã lỗi cảm biến vị trí bướm ga (Mã bài: CMĐ 30-05): Xử lý các mã lỗi P0120, P0121, P0122, P0123, P0220, P0222, P0223, P2135. Phân tích tương quan điện áp kép giữa hai kênh tín hiệu VTA1 và VTA2 theo công thức: $\text{VTA2} \times 0.8 \approx \text{VTA1} + 1.11\text{ V}$.
  6. Bài 6 đến Bài 11: Chẩn đoán mã lỗi cảm biến tiếng gõ (P0327/P0328), cảm biến vị trí trục khuỷu NE (P0335/P0339), cảm biến vị trí trục cam G2 (P0340), mạch sơ cấp/thứ cấp bô bin đánh lửa IGT/IGF (P0351 - P0354), van kiểm soát bay hơi nhiên liệu EVAP (P0443) và cảm biến vị trí bàn đạp ga VPA.
  7. Bài 12 đến Bài 16: Chẩn đoán tổng hợp theo các hiện tượng kỹ thuật lâm sàng của động cơ: không khởi động được, không nổ, khó nổ, chạy không tải bị rung giật và chết máy sau khi khởi động.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các khối kiến thức lý thuyết và nguyên lý điều khiển điện tử cốt lõi:

  • Lý thuyết điều khiển vòng lặp kín (Closed-loop Control): Nguyên lý điều chỉnh lượng phun nhiên liệu dựa trên tín hiệu nồng độ oxy dư trong khí xả từ cảm biến oxy để duy trì tỷ lệ hòa khí lý thuyết ($A/F \approx 14.7:1$).
  • Nguyên lý điều khiển thời điểm phối khí biến thiên (VVT-i): Cơ chế cấp dầu áp suất cao qua van OCV vào cụm bánh răng phối khí trục cam để xoay góc mở sớm/trễ trục cam nạp tùy theo tải và tốc độ động cơ.
  • Nguyên lý đo lường tham số nạp và nhiệt độ: Phương pháp chuyển đổi khối lượng khí nạp (MAF) và nhiệt độ (nước làm mát THW, khí nạp THA) qua cầu phân áp/nhiệt điện trở để ECM tính toán thời gian phun cơ bản và góc đánh lửa sớm.
  • Hệ thống ký hiệu chân giắc ECM tiêu chuẩn: Cung cấp bảng tra cứu 35 chân tín hiệu điều khiển quan trọng như: +BM, MREL, IGT, IGF, NE, OX, G2, E2, KNK, SPD, THW, THA, VG, VC, VTA1, ETA, OC1+, OC1-, VPA, EPA, M+, M-, PRG, FC, CAN-H, CAN-L, #10, #20, #30, #40.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Kết nối máy chẩn đoán vào cổng DLC3; thiết lập chế độ kiểm tra (Check Mode); thao tác đọc dữ liệu thời gian thực (Data List); thực hiện kích hoạt cưỡng bức cơ cấu chấp hành (Active Test); đo kiểm thông số điện trở cuộn dây, điện áp nguồn cấp (+B từ 11 đến 14 V), nguồn ổn định (VC từ 4.5 đến 5.0 V).
  • Kỹ năng phân tích logic: Phân tích cây quyết định (Decision Tree) theo các nhánh kết quả A, B, C; phân biệt lỗi chập chờn (intermittent) và lỗi thường trực; đối chiếu sai lệch tín hiệu kép (VTA1/VTA2, VPA/EPA) để phát hiện hỏng hóc ở chế độ an toàn (Fail-safe).
  • Kỹ năng thực hành sửa chữa: Kỹ thuật tháo lắp và làm sạch cảm biến, bộ lọc van OCV, cổ họng gió bướm ga điện tử; cân chỉnh dấu phối khí trên đĩa xích cam và puly trục khuỷu; kiểm tra kiểm soát áp suất nhiên liệu (3.1 – 3.5 $\text{kg/cm}^2$) và lưu lượng vòi phun (47 đến 58 $\text{cm}^3$/15 giây).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm thực hành tích hợp (Competency-Based Training), gắn liền kiến thức giải thích nguyên lý với thao tác đo đạc thực tế tại xưởng:

  • Tiếp cận theo quy trình thuật toán phân nhánh: Mỗi bài học được biên soạn dưới dạng lưu đồ xử lý chuẩn hóa. Người học được hướng dẫn thực hiện từng bước kiểm tra tuần tự: kiểm tra tái lập mã lỗi $\rightarrow$ kiểm tra điện áp/điện trở linh kiện $\rightarrow$ kiểm tra thông mạch dây dẫn $\rightarrow$ kiểm tra tiếp xúc giắc nối và ECM. Kết quả ở mỗi bước đo được gắn với hành động cụ thể (OK: chuyển bước tiếp theo; NG: sửa chữa/thay thế chi tiết).
  • Hệ thống bài tập tình huống và case studies: Các bài học đưa ra các tình huống pan bệnh thực tế như: xe bị rung giật khi kích hoạt van OCV, tín hiệu oxy báo nghèo/đậm liên tục sau khi xe hết nhiên liệu, lỗi sai lệch tương quan góc quay trục cam - trục khuỷu khi lắp sai dấu xích cam. Cuối mỗi bài đều có hệ thống câu hỏi yêu cầu người học tự xây dựng quy trình chẩn đoán đối sánh cho các dòng xe khác (như dòng xe Honda City).
  • Phương pháp đánh giá năng lực: Đánh giá dựa trên kết quả định lượng cụ thể qua bảng tiêu chuẩn kỹ thuật:
    • Điện trở tiếp xúc mạch dây dẫn: $< 1\ \Omega$.
    • Điện trở cách điện với mass thân xe: $\ge 10\ \text{k}\Omega$.
    • Khả năng cô lập chính xác vị trí hỏng hóc thuộc về cảm biến, giắc nối, đường dây hay hỏng bên trong hộp điều khiển động cơ (ECM).
  • Hướng dẫn tự học: Người học cần kết hợp việc tra cứu sơ đồ chân giắc đực của ECM, đối chiếu bảng mã lỗi DTC chuẩn SAE/OBD-II, thực hành đo kiểm ngoại tuyến bằng đồng hồ VOM trước khi thao tác trực tiếp trên máy quét chẩn đoán.

Điểm nổi bật và cập nhật

Tài liệu thể hiện các đặc điểm cập nhật về mặt kỹ thuật trong công tác đào tạo nghề sửa chữa ô tô:

  • Chuyển dịch sang phương pháp chẩn đoán chuyên sâu qua cổng giao tiếp điện tử: Khác với các phương pháp kiểm tra thủ công truyền thống, giáo trình chuẩn hóa việc sử dụng thiết bị quét qua cổng DLC3, khai thác sâu chức năng Active Test (kích hoạt kiểm tra van VVT, điều chỉnh thể tích phun A/F Sensor) và đọc luồng dữ liệu Data List để kiểm tra phản hồi tức thời của cảm biến.
  • Tích hợp các hệ thống điều khiển điện tử thế hệ mới: Phản ánh cấu trúc của hệ thống điều khiển bướm ga điện tử thông minh (ETCS-i), hệ thống phối khí trục cam biến thiên (VVT-i), mạch sấy cảm biến oxy đa vùng và đường truyền mạng giao tiếp nội bộ CAN-bus (CAN-High / CAN-Low).
  • Gắn kết chặt chẽ với dữ liệu kỹ thuật thực tế: Toàn bộ thông số đo kiểm, dải nhiệt độ, dải điện áp và đồ thị sóng tín hiệu được trích xuất trực tiếp từ cẩm nang sửa chữa (Repair Manual) của hãng Toyota áp dụng cho dòng động cơ phổ biến 1NZ-FE và 2NZ-FE trên xe Toyota Vios.
  • Tính ứng dụng cao trong chuyển giao quy trình: Cấu trúc bài học mở cho phép sinh viên vận dụng nguyên lý chung để xây dựng quy trình kiểm tra tương đương cho các hệ thống điều khiển của các hãng xe khác như Honda, Hyundai.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế nhằm phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề và dịch vụ kỹ thuật ô tô:

  • Sinh viên trình độ Cao đẳng nghề: Sinh viên năm thứ hai hoặc năm thứ ba chuyên ngành Công nghệ Ô tô, chuẩn bị bước vào giai đoạn thực tập chuyên sâu và thi tốt nghiệp nghề.
  • Điều kiện tiên quyết đối với người học: Đã tích lũy đầy đủ kiến thức nền tảng từ các học phần: Điện kỹ thuật - Điện tử cơ bản, Trang bị điện ô tô, Cấu tạo và nguyên lý động cơ đốt trong, Hệ thống điều khiển động cơ và Hệ thống nhiên liệu xăng.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức cho mô đun CMĐ 30, làm căn cứ biên soạn giáo án tích hợp, thiết kế bài tập thực hành trên mô hình sa bàn hoặc xe thực tế tại xưởng thực hành Khoa Cơ khí – Xây dựng.
  • Kỹ thuật viên tại các xưởng dịch vụ: Dùng làm tài liệu tra cứu nhanh các thông số tiêu chuẩn về điện trở, điện áp, sơ đồ chân giắc hộp ECM và quy trình xử lý mã lỗi DTC khi sửa chữa các dòng xe thương mại.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên hệ Cao đẳng nghề Công nghệ Ô tô, giáo viên giảng dạy thực hành tại các cơ sở giáo dục nghề nghiệp, cùng các kỹ thuật viên sửa chữa điện - điện tử ô tô có nhu cầu tra cứu quy trình chẩn đoán mã lỗi.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức về mạch điện ô tô cơ bản, cấu tạo động cơ đốt trong, nguyên lý hoạt động của hệ thống phun xăng điện tử (EFI), cách sử dụng đồng hồ vạn năng VOM và các khái niệm cơ bản về hệ thống điều khiển động cơ bằng máy tính (ECM).

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung hoàn toàn vào thực hành chẩn đoán với cấu trúc lưu đồ phân nhánh rõ ràng (Decision Tree). Mỗi mã lỗi DTC đều đi kèm điều kiện kiểm tra, giá trị đo tiêu chuẩn định lượng, hình ảnh vị trí giắc nối và hướng dẫn thao tác chi tiết trên máy chẩn đoán thay vì chỉ trình bày lý thuyết cấu tạo chung.

4. Làm sao để tự học hiệu quả?

Để học tập hiệu quả, người học nên đối chiếu từng bài học với sơ đồ chân giắc ECM ở trang 14 của tài liệu; luyện tập phân tích nguyên nhân lỗi dựa trên logic mạch điện (hở mạch, ngắn mạch nguồn, ngắn mạch mass) và thực hành thao tác xóa lỗi, chạy thử xe (Drive Cycle) để xác nhận kết quả sửa chữa.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình cung cấp bảng tra cứu ký hiệu chân giắc ECM, bảng mã lỗi DTC tiêu chuẩn, hệ thống câu hỏi lập quy trình chẩn đoán mở rộng cho động cơ xe Honda City và danh mục tài liệu tham khảo chuyên ngành từ các hãng xe Toyota, Honda, Hyundai cùng giáo trình Đại học Sư phạm Kỹ thuật TP.HCM.

Kết luận

Giáo trình Chẩn đoán điện điều khiển động cơ (CMĐ 30) cung cấp một hệ thống quy trình thực hành chẩn đoán bài bản, chuẩn hóa từ mã lỗi thành phần đến các pan bệnh vận hành phức hợp trên động cơ ô tô hiện đại. Với việc sử dụng số liệu kỹ thuật thực tế của động cơ 1NZ-FE và 2NZ-FE trên xe Toyota Vios, tài liệu thiết lập một lộ trình học tập logic: bắt đầu từ việc nắm vững sơ đồ chân giắc ECM, phân tích và cô lập mã lỗi cảm biến (Bài 1 – 11), tiến đến giải quyết các sự cố tổng thể của động cơ trong thực tế (Bài 12 – 16). Đây là tài liệu tham khảo học thuật và hướng dẫn thực hành kỹ thuật có cấu trúc hoàn chỉnh cho công tác đào tạo chuyên ngành Công nghệ Ô tô trình độ Cao đẳng.
