BẢO DƯỠNG VÀ SỬA CHỮA ĐIỆN ĐỘNG CƠ Ô TÔ (MÃ MÔ ĐUN: MĐ 20)

Tổng quan về giáo trình

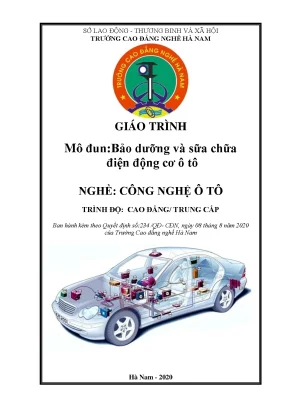

Giáo trình Bảo dưỡng và sửa chữa điện động cơ ô tô (Mã mô đun: MĐ 20) là tài liệu đào tạo chuyên môn nghề thuộc chuyên ngành Công nghệ Ô tô, được ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 08 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam. Tài liệu do ThS. Nguyễn Thị Thu Hằng (Chủ biên) và ThS. Nguyễn Đình Hoàng (Đồng chủ biên) trực tiếp biên soạn nhằm phục vụ công tác giảng dạy trình độ Cao đẳng và Trung cấp nghề.

Về vị trí trong chương trình đào tạo, mô đun MĐ 20 được bố trí giảng dạy sau khi người học đã hoàn thành 14 môn học chung/cơ sở (từ MH 01 đến MH 14) và 5 mô đun chuyên ngành tiên quyết (từ MĐ 15 đến MĐ 19). Về mặt tính chất, đây là mô đun chuyên môn nghề bắt buộc, đóng vai trò trang bị khối kiến thức và kỹ năng thực hành nòng cốt liên quan đến các hệ thống điện động cơ đốt trong trên ô tô.

Mục tiêu đào tạo của giáo trình được xác định rõ trên ba khía cạnh:

  • Về kiến thức: Cung cấp hiểu biết toàn diện về nhiệm vụ, yêu cầu kỹ thuật, sơ đồ cấu tạo, nguyên lý hoạt động; phân tích bản chất hiện tượng và nguyên nhân hư hỏng của các cụm chi tiết trong hệ thống điện động cơ; nắm vững quy trình kiểm tra, bảo dưỡng kỹ thuật.
  • Về kỹ năng: Hình thành năng lực thực hành tháo lắp, đo kiểm, hiệu chỉnh, bảo dưỡng các bộ phận và đấu nối các mạch điện đúng tiêu chuẩn kỹ thuật; sử dụng thành thạo trang thiết bị đo kiểm chuyên dụng.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện khả năng tổ chức công việc độc lập hoặc làm việc nhóm, thực hiện đúng các quy trình an toàn lao động, vệ sinh công nghiệp và chịu trách nhiệm về chất lượng sản phẩm sau bảo dưỡng, sửa chữa.

Cấu trúc tài liệu gồm 3 bài học chính:

  • Bài 1: Bảo dưỡng và sửa chữa hệ thống cung cấp điện (trang 6 - 38)
  • Bài 2: Bảo dưỡng và sửa chữa hệ thống khởi động (trang 39 - 60)
  • Bài 3: Bảo dưỡng và sửa chữa hệ thống đánh lửa (trang 61 - 88)

Điểm đặc thù trong cách tiếp cận của giáo trình là sự kết hợp chặt chẽ giữa nguyên lý cơ sở ngành điện - điện tử với quy trình công nghệ thao tác thực tế tại xưởng và các lưu đồ chẩn đoán hư hỏng có cấu trúc logic rõ ràng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Toàn bộ nội dung giáo trình được triển khai theo tiến trình phát triển kiến thức và kỹ năng từ nguồn năng lượng, hệ thống tạo chuyển động khởi động ban đầu đến hệ thống đốt cháy hỗn hợp công tác:

graph TD
    A[MĐ 20: Bảo dưỡng và sửa chữa điện động cơ] --> B[Bài 1: Hệ thống cung cấp điện]
    A --> C[Bài 2: Hệ thống khởi động]
    A --> D[Bài 3: Hệ thống đánh lửa]

    B --> B1[Ắc quy axit - chì]
    B --> B2[Máy phát điện xoay chiều & Bộ chỉnh lưu]
    B --> B3[Bộ tiết chế vi mạch IC]

    C --> C1[Máy khởi động điện một chiều]
    C --> C2[Rơ le gài & Công tắc từ]
    C --> C3[Khớp truyền động một chiều & Bộ giảm tốc hành tinh]

    D --> D1[Hệ thống đánh lửa ô tô]
  • Bài 1: Bảo dưỡng và sửa chữa hệ thống cung cấp điện: Trình bày chi tiết về nguồn điện trên ô tô. Trọng tâm gồm cấu tạo, các phản ứng hóa điện thuận nghịch và quy trình nạp/xả của ắc quy axit-chì; cấu tạo chi tiết máy phát xoay chiều kích từ điện từ (stato 18 rãnh bối dây 3 pha, roto vấu cực từ mỏ quạ, cụm chỉnh lưu 6 diode bán dẫn); cấu tạo và nguyên lý của bộ tiết chế vi mạch (IC Regulator) với các chân tín hiệu IG, S, L, B, F, E, P; lưu đồ chẩn đoán hư hỏng hệ thống sạc (đèn báo nạp không sáng, không tắt, sáng chập chờn, ắc quy yếu).
  • Bài 2: Bảo dưỡng và sửa chữa hệ thống khởi động: Phân tích nhiệm vụ tạo mô-men quay kéo trục khuỷu đạt tốc độ khởi động tối thiểu ($50 - 60$ vòng/phút đối với động cơ xăng và $80 - 100$ vòng/phút đối với động cơ diesel). Cung cấp kiến thức về máy khởi động điện một chiều kích từ nối tiếp hoặc hỗn hợp; nguyên lý hoạt động của rơ le kéo với hai cuộn dây độc lập (cuộn hút - pull-in coil và cuộn giữ - hold-in coil); phân loại các cơ cấu truyền động như loại đồng trục, loại giảm tốc, loại bánh răng hành tinh (tỉ số truyền $1:5$, bánh răng bao chất dẻo có cơ cấu hấp thụ mô-men) và loại máy khởi động PS (dùng nam châm vĩnh cửu trong cuộn cảm).
  • Bài 3: Bảo dưỡng và sửa chữa hệ thống đánh lửa: Giới thiệu cấu trúc mạch, nguyên lý hình thành dòng điện cao áp tạo tia lửa điện tại bu-gi để đốt cháy hòa khí trong buồng đốt động cơ xăng, cùng các phương pháp kiểm tra và sửa chữa liên quan.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết khoa học thông qua các quy luật vật lý, hóa học và điện tử học:

  • Hóa điện ắc quy: Quá trình điện hóa thuận nghịch của ắc quy axit-chì được mô hình hóa qua phương trình hóa học: $$\text{PbO}_2 + \text{Pb} + 2\text{H}_2\text{SO}_4 \rightleftharpoons 2\text{PbSO}_4 + 2\text{H}_2\text{O}$$ Trong đó, dung dịch điện phân $\text{H}_2\text{SO}_4$ có nồng độ tiêu chuẩn $(1{,}22 - 1{,}27)\text{ g/cm}^3$ (vùng nhiệt đới) hoặc $(1{,}29 - 1{,}31)\text{ g/cm}^3$ (vùng lạnh), giảm xuống mức $1{,}08\text{ g/cm}^3$ khi phóng hết điện. Bản cực dương phủ dioxit chì $\text{PbO}_2$ (hợp kim $\text{Pb}-\text{Sb}$ pha thêm $1{,}3 \pm 0{,}2%\text{ K}$), bản cực âm phủ chì $\text{Pb}$ (hợp kim $\text{Pb}-\text{Sb}$ pha $0{,}2%\text{ Ca} + 0{,}1%\text{ Cu}$).
  • Điện từ học: Áp dụng định luật cảm ứng điện từ trên cuộn dây stato (đấu sao với máy phát công suất $\le 600\text{W}$, đấu tam giác với công suất $> 600\text{W}$); quy tắc bàn tay trái xác định chiều quay roto máy khởi động; quy tắc bàn tay phải xác định từ cực nam châm điện stato.
  • Mạch bán dẫn và điều khiển: Cầu chỉnh lưu toàn kỳ 3 pha dùng 6 diode nắn dòng tạo ra 6 nửa chu kỳ điện một chiều; mạch tích hợp M.IC điều khiển đóng ngắt Transistor công suất $\text{Tr}_1$ và Transistor điều khiển đèn báo $\text{Tr}2$, kèm các trạng thái bảo vệ ngắt cực S, cực B (khống chế $U{\text{B}} \le 20\text{V}$), chống ngắn mạch cuộn kích từ cực F với cực E.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác tháo rời và lắp ráp cụm chi tiết máy phát điện, máy khởi động theo trình tự kỹ thuật; đo đạc thông số hình học (đường kính vòng tiếp điện máy phát: chuẩn $14{,}2 - 14{,}4\text{ mm}$, tối thiểu $12{,}8\text{ mm}$; chiều dài nhô chổi than: chuẩn $10{,}5\text{ mm}$, tối thiểu $1{,}5\text{ mm}$).
  • Kỹ năng phân tích: Sử dụng đồng hồ vạn năng (VOM) đo kiểm tra thông mạch, kiểm tra chạm mát cuộn dây kích từ roto ($2{,}8 - 3{,}0\ \Omega$ ở trạng thái nguội), kiểm tra cuộn stato, kiểm tra cụm diode chỉnh lưu phân cực thuận/nghịch; tra cứu sơ đồ nguyên lý để xử lý các điểm ngắn mạch hoặc hở mạch.
  • Năng lực nghề nghiệp thực hành: Vận hành tỷ trọng kế kiểm tra dung dịch axit; sử dụng máy test dòng kiểm tra khả năng phóng điện của ắc quy ($200 - 800\text{A}$ trong $5 - 10\text{s}$); thực hiện đấu nối và kiểm tra chế độ nạp (nạp dòng không đổi, nạp áp không đổi, nạp hỗn hợp) theo đúng tiêu chuẩn an toàn kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp (integrated pedagogical approach), gắn liền nội dung lý thuyết với các bước hướng dẫn công việc tại xưởng thực hành:

Nội dung đào tạo Phương pháp thực hiện Công cụ / Thiết bị sử dụng Tiêu chuẩn đánh giá
Kiểm tra ắc quy Đo tỷ trọng dung dịch, đo điện áp, thử tải dòng lớn. Tỷ trọng kế, đồng hồ vạn năng, máy test dòng phóng. Tỷ trọng $(1{,}25 - 1{,}27)\text{ g/cm}^3$; kim máy test nằm trong dải màu xanh.
Bảo dưỡng máy phát Tháo rã chi tiết, kiểm tra thông mạch cuộn dây, đo độ mòn tiếp điểm. VOM, thước cặp cơ khí, mỏ hàn điện, giấy nhám mịn. Điện trở roto $2{,}8 - 3{,}0\ \Omega$; đường kính vòng trượt $\ge 12{,}8\text{ mm}$; chổi than nhô $\ge 1{,}5\text{ mm}$.
Chẩn đoán mạch nạp Truy vết sự cố theo cây quyết định (lưu đồ thuật toán). Đồng hồ đo điện áp DC, thiết bị thử tiết chế vi mạch. Điện áp sạc tại cực B đạt $13{,}8 - 14{,}8\text{V}$; đèn báo nạp tắt khi động cơ nổ máy.
Bảo dưỡng máy đề Kiểm tra rơ le gài, tiếp điểm đồng cọc 30, khớp 1 chiều, bánh răng hành tinh. Nguồn ắc quy thử tải, thước dẹt, thiết bị đo khe hở. Rơ le hút và giữ dứt khoát; cơ cấu ly hợp không trượt tự do ở chiều truyền động.

Tài liệu cung cấp các tình huống kỹ thuật (case studies) thông qua lưu đồ chẩn đoán logic:

  1. Trường hợp đèn báo nạp không sáng khi bật khóa điện (kiểm tra lần lượt: Cầu chì $\rightarrow$ Giắc nối tiết chế $\rightarrow$ Cụm diode dương máy phát $\rightarrow$ Đèn báo nạp $\rightarrow$ Tiết chế).
  2. Trường hợp đèn báo nạp không tắt sau khi động cơ đã nổ (kiểm tra: Độ căng đai dẫn động $\rightarrow$ Cầu chì IG $\rightarrow$ Đo điện áp cực B $\rightarrow$ Đo điện áp cực F $\rightarrow$ Tiết chế).
  3. Hiện tượng máy phát phát nóng quá nhiệt (kiểm tra quá tải phụ tải điện, ngắn mạch diode, cánh quạt gió làm mát).

Về tự học, sinh viên được định hướng trả lời hệ thống câu hỏi ôn tập cuối mỗi bài, tự tra cứu bảng thông số dung sai để đối chiếu kết quả đo kiểm trong quá trình thực hành xưởng.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các bước tiến của kỹ thuật điện ô tô hiện đại, nhấn mạnh quá trình chuyển đổi từ cơ khí sang điện tử bán dẫn:

flowchart LR
    subgraph Cơ học / Cũ
        A1[Máy phát điện 1 chiều]
        A2[Tiết chế cơ khí kiểu rung]
        A3[Khởi động đồng trục truyền thống]
    end

    subgraph Bán dẫn / Mới tích hợp
        B1[Máy phát xoay chiều 3 pha + Diode]
        B2[Tiết chế vi mạch M.IC nhận biết cực S]
        B3[Máy khởi động giảm tốc hành tinh & PS]
    end

    A1 --> B1
    A2 --> B2
    A3 --> B3
  • Ứng dụng linh kiện bán dẫn thay thế thiết bị cơ khí: Loại bỏ hoàn toàn máy phát điện một chiều và các bộ tiết chế cơ khí kiểu rung, thay thế bằng máy phát xoay chiều tích hợp bộ nắn dòng 6 diode và tiết chế vi mạch bán dẫn IC. Tiết chế IC cho phép nhận biết điện áp thực tế tại cọc ắc quy thông qua chân cực S, tự động điều tiết dòng kích từ chạy qua roto.
  • Cải tiến cơ cấu máy khởi động: Bổ sung cấu tạo chi tiết của máy khởi động loại giảm tốc bánh răng hành tinh (tỉ số truyền giảm $1:5$) và loại PS (Planetary gear reduction - Segment conductor motor sử dụng nam châm vĩnh cửu), nâng cao mô-men xoắn ở dải vận tốc quay thấp và giảm khối lượng cụ thể của hệ thống.
  • Tích hợp các mạch bảo vệ tự động: Giáo trình mô tả các trạng thái hoạt động bất thường của hệ thống nạp (đứt cuộn dây roto, ngắn mạch roto, đứt kết nối chân S, đứt kết nối chân B) và cơ chế bộ tiết chế M.IC tự động can thiệp giới hạn điện áp cực B không vượt quá $20\text{V}$ để bảo vệ thiết bị điện.
  • Quy chuẩn an toàn nghề nghiệp nghiêm ngặt: Giáo trình đưa ra cảnh báo chuyên sâu về nguy cơ cháy nổ khí hydro ($\text{H}_2$) và oxy ($\text{O}_2$) sinh ra khi nạp ắc quy; các quy tắc bắt buộc như đeo kính/găng bảo hộ, quy trình pha hóa chất (luôn đổ axit vào nước, tuyệt đối không đổ nước vào axit), và nguyên tắc an toàn tháo lắp ắc quy (luôn tháo cáp cực âm trước, lắp cáp cực dương trước).

Đối tượng sử dụng giáo trình

Giáo trình Bảo dưỡng và sửa chữa điện động cơ ô tô (MĐ 20) được biên soạn cho các đối tượng và mục đích cụ thể:

  • Học sinh, sinh viên hệ Cao đẳng và Trung cấp nghề Công nghệ Ô tô: Sử dụng làm giáo trình học tập chính thức cho mô đun MĐ 20. Để tiếp thu tốt nội dung, người học cần hoàn thành các môn học tiên quyết bao gồm MH 01 đến MH 14 (vẽ kỹ thuật, cơ kỹ thuật, điện kỹ thuật, an toàn lao động...) và các mô đun kỹ thuật cơ sở MĐ 15 đến MĐ 19 (nguồn động lực, cơ cấu động cơ đốt trong).
  • Giảng viên chuyên ngành Công nghệ Ô tô: Sử dụng làm giáo án chuẩn để thiết kế bài giảng lý thuyết tích hợp, xây dựng bảng tiêu chí đánh giá kỹ năng nghề (rubrics), phiếu hướng dẫn thực hành và quy trình kiểm tra tay nghề định kỳ.
  • Kỹ thuật viên, thợ sửa chữa ô tô và người tự học: Dùng làm tài liệu tham khảo kỹ thuật để tra cứu các quy chuẩn bảo dưỡng cấp I (chu kỳ $2 - 3$ ngày hoặc $10 - 15$ ngày lưu kho), cấp II (chu kỳ $1000\text{ km}$ hoặc $1\text{ tháng}$), thông số điện trở cuộn dây, giới hạn mòn tiếp điểm và sử dụng lưu đồ chẩn đoán sự cố mạch sạc, mạch khởi động trên các dòng xe hiện đại.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho sinh viên, học viên theo học ngành Công nghệ Ô tô tại các trường đào tạo nghề ở trình độ Cao đẳng và Trung cấp, đồng thời là tài liệu tham khảo cho thợ sửa chữa và kỹ thuật viên xưởng dịch vụ ô tô.

2. Người học cần đáp ứng những điều kiện tiên quyết nào?

Người học cần tích lũy đầy đủ kiến thức từ 14 môn học chung/cơ sở (MH 01 đến MH 14) và 5 mô đun chuyên môn trước đó (MĐ 15 đến MĐ 19), bao gồm các kiến thức về điện kỹ thuật cơ bản, an toàn công nghiệp và nguyên lý kết cấu động cơ đốt trong.

3. Giáo trình có cấu trúc nội dung khác biệt gì so với tài liệu lý thuyết tổng quát?

Giáo trình phân chia kiến thức theo dạng mô đun tích hợp, kết hợp mô tả cấu tạo, nguyên lý hóa học - điện từ với quy trình tháo lắp chuẩn theo từng bước, thông số giới hạn mòn định lượng cụ thể và lưu đồ xử lý pan bệnh có tính ứng dụng trực tiếp tại trạm bảo dưỡng.

4. Phương pháp học tập mô đun này như thế nào để đạt hiệu quả cao?

Người học cần kết hợp nắm chắc các công thức phản ứng và nguyên lý mạch điện (như phương pháp chỉnh lưu, đóng ngắt transistor của tiết chế vi mạch), sau đó rèn luyện kỹ năng thực hành tháo lắp, sử dụng đúng thiết bị đo (VOM, tỷ trọng kế, máy test tải) và phân tích lỗi dựa trên lưu đồ chẩn đoán logic.

5. Tài liệu có cung cấp hệ thống kiểm tra và tài liệu tham khảo kèm theo không?

Mỗi bài học trong giáo trình đều kết thúc bằng hệ thống câu hỏi ôn tập tổng hợp về lý thuyết và quy trình sửa chữa; phần cuối giáo trình có danh mục Tài liệu tham khảo (trang 89) định hướng người đọc tra cứu mở rộng các tiêu chuẩn ngành ô tô liên quan.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa điện động cơ ô tô (MĐ 20) của Trường Cao đẳng nghề Hà Nam là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện về cấu tạo, nguyên lý, quy trình đo kiểm và chẩn đoán hư hỏng của hệ thống điện động cơ ô tô. Lộ trình học tập được thiết kế khoa học: bắt đầu từ việc nắm vững hệ thống cung cấp điện (Bài 1), tiếp nối bằng hệ thống khởi động động cơ (Bài 2) và hoàn thiện với hệ thống đánh lửa (Bài 3). Để mở rộng năng lực chuyên môn, người học được khuyến nghị kết hợp nghiên cứu danh mục tài liệu tham khảo kỹ thuật ở trang 89 và các cẩm nang sửa chữa (service manuals) của các dòng xe thực tế.
