Giới thiệu dự án
Trong lĩnh vực kỹ thuật âm thanh analog, việc tối ưu hóa tầng khuếch đại công suất nhằm đạt được hiệu suất chuyển đổi cao, độ méo phi tuyến thấp và độ ổn định nhiệt vượt trội luôn là bài toán cốt lõi. Mạch khuếch đại không biến áp xuất âm OTL (Output Transformerless) đại diện cho bước chuyển mình quan trọng từ các thiết kế cổ điển sử dụng biến áp cồng kềnh, suy hao dải thông cao sang kiến trúc bán dẫn ghép trực tiếp hiện đại. Đồ án "Thiết Kế Mạch OTL Ngõ Vào Đơn" được thực hiện bởi nhóm sinh viên Khoa Điện tử - Viễn thông, Trường Đại học Bách Khoa – Đại học Đà Nẵng dưới sự hướng dẫn của GV. Huỳnh Thanh Tùng, tập trung giải quyết trọn vẹn quy trình từ tính toán giải tích, mô phỏng chuyên sâu đến tối ưu linh kiện thực tế.
+-----------------------------------------------------------------------------+
| THÔNG SỐ THIẾT KẾ ĐẦU VÀO |
+-----------------------------------+-----------------------------------------+
| Công suất danh định ($P_L$) | 15 W RMS |
| Trở kháng tải loa ($R_L$) | 4 $\Omega$ |
| Cấu trúc ngõ vào | Single-ended (Ngõ vào đơn) |
| Trở kháng vào ($Z_{in}$) | $\ge 200\text{ k}\Omega$ |
| Biên độ tín hiệu vào ($V_{in}$) | $0.7\text{ V}_{\text{rms}}$ |
| Dải tần đáp ứng ($F_{min}-F_{max}$)| $50\text{ Hz} - 15\,000\text{ Hz}$ |
| Hệ số méo phi tuyến ($THD$) | $\le 0.2\%$ |
| Nguồn cấp đơn cực ($V_{CC}$) | $+30\text{ V}_{\text{DC}}$ |
+-----------------------------------+-----------------------------------------+
Bối cảnh kỹ thuật và Vấn đề thực tiễn
Các bộ khuếch đại âm tần công suất thấp và trung bình thường đối mặt với các thách thức lớn:
- Méo xuyên tâm (Crossover Distortion): Xảy ra phổ biến ở các tầng đẩy kéo (Push-Pull) Class B thuần túy khi điện áp phân cực mối nối B-E của BJT (Bipolar Junction Transistor) dao động trong vùng $V_{BE} < 0.6\text{ V}$.
- Trôi điểm làm việc tĩnh ($Q$-point drift): Sự phụ thuộc nhiệt mạnh mẽ của hệ số khuếch đại dòng $\beta$ ($h_{FE}$) và điện áp tiếp giáp $V_{BE}$ dẫn đến nguy cơ tự kích nhiệt (Thermal Runaway) làm phá hủy các cặp BJT công suất.
- Suy giảm đáp ứng tần số thấp: Tụ xuất âm đóng vai trò ngăn áp một chiều ($V_{DC} = \frac{V_{CC}}{2}$) ra loa nhưng tạo ra tần số cắt dưới $f_L$, đòi hỏi dung lượng tụ điện lớn để tránh suy hao dải bass.
- Tải loa có tính cảm kháng: Trở kháng thực tế của loa tăng dần theo tần số ($Z_L = R_L + j\omega L$), gây mất ổn định pha, tự kích cao tần và méo tín hiệu ngõ ra.
Mục tiêu dự án
- Thiết kế hoàn chỉnh sơ đồ nguyên lý mạch OTL ngõ vào đơn sử dụng nguồn cấp đơn $V_{CC} = +30\text{ V}_{\text{DC}}$.
- Xây dựng tầng tiền khuếch đại ngõ vào đạt trở kháng vào cực cao ($Z_{in} \ge 200\text{ k}\Omega$), hạn chế tối đa suy hao áp từ nguồn phát.
- Phát triển tầng thúc (Driver) và nguồn dòng tĩnh (Constant Current Source) tích cực sử dụng BJT bổ phụ nhằm ổn định dòng phân cực, tăng trở kháng tải động xoay chiều.
- Triển khai tầng công suất Class AB đối xứng bổ phụ Darlington với cặp công suất 2SC5200 / 2SA1943 và cặp lái 2SC2073 / 2SA940, đảm bảo công suất ra $15\text{ W}$ trên tải $4\ \Omega$.
- Ứng dụng vòng hồi tiếp âm toàn phần (Global Negative Feedback - NFB) và mạch lọc bù trở kháng Zobel để triệt tiêu méo phi tuyến xuống dưới $0.2%$ và giữ phẳng đáp tuyến tần số từ $50\text{ Hz}$ đến $15\text{ kHz}$.
Giới hạn và Phạm vi nghiên cứu
Đồ án tập trung nghiên cứu mô hình mạch tương đương xoay chiều tín hiệu nhỏ và chế độ tín hiệu lớn của BJT, mô phỏng kiểm chứng dạng sóng trên phần mềm Proteus Design Suite 8.x. Phạm vi đề tài tập trung vào bộ khuếch đại đơn kênh (Mono) ngõ vào đơn, dùng tụ xuất âm cách ly DC cho tải loa.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong thiết kế khuếch đại công suất âm tần bán dẫn, các kỹ sư thường cân nhắc giữa bốn cấu trúc chính:
| Tiêu chí |
Mạch có Biến áp |
Mạch OTL (Output Transformerless) |
Mạch OCL (Output Capacitorless) |
Mạch Class D (Switching) |
| Nguồn cấp |
Đơn cực ($V_{CC}$) |
Đơn cực ($V_{CC}$) |
Lưỡng cực ($\pm V_{CC}$) |
Đơn/Lưỡng cực |
| Tụ xuất âm |
Không (Dùng biến áp) |
Có tụ lớn ($C_L \ge 10,000\ \mu\text{F}$) |
Không (Nối trực tiếp loa) |
Bộ lọc thông thấp $L-C$ |
| Dải thông ($BW$) |
Hẹp ($< 10\text{ kHz}$) |
Rộng ($20\text{ Hz} - 20\text{ kHz}$) |
Rất rộng ($0\text{ Hz} - 100\text{ kHz}$) |
Rộng, nhiễu EMI cao |
| Bảo vệ loa |
An toàn qua biến áp |
An toàn tuyệt đối qua tụ $C_L$ |
Cần mạch rơle bảo vệ DC |
Cần mạch lọc triệt PWM |
| Độ phức tạp |
Cồng kềnh, nặng nề |
Trung bình, chi phí tối ưu |
Cao, cần nguồn đối xứng |
Rất cao, khó tinh chỉnh |
| Độ méo ($THD$) |
Cao ($> 2%$) |
Thấp ($\le 0.2%$) |
Rất thấp ($< 0.05%$) |
Thấp ($0.05% - 0.5%$) |
Đánh giá yêu cầu kỹ thuật theo thang đo MoSCoW:
- Must Have (Bắt buộc): Công suất ra $15\text{ W RMS}$ trên tải $4\ \Omega$, hệ số méo $THD \le 0.2%$, ổn định điểm tĩnh ngõ ra tại $V_M = \frac{V_{CC}}{2} = 15\text{ V}$.
- Should Have (Nên có): Vòng hồi tiếp âm ổn định sâu, mạch bù nhiệt qua chuỗi Diode/VBE Multiplier, mạch Zobel chống dao động tự kích.
- Could Have (Có thể mở rộng): Biến trở tinh chỉnh điện áp trung điểm $VR_1$ và độ sâu hồi tiếp $VR_3$.
- Won't Have (Chưa thực hiện): Bộ bảo vệ quá dòng điện tử kích hoạt ngắt trễ tải loa bằng rơ-le.
Thiết kế hệ thống
Kiến trúc mạch OTL ngõ vào đơn được cấu trúc thành 5 khối chức năng liên kết chặt chẽ qua sơ đồ khối:
[ Tín hiệu vào Vin ]
|
v
+-----------------------+ Vòng hồi tiếp âm toàn phần (NFB)
| Khối Tiền Khuếch Đại | <---------------------------------------+
| (Pre-amp Q7, CE) | |
+-----------------------+ |
| |
v |
+-----------------------+ +-------------------------+ |
| Khối Khuếch Đại Điện | <---> | Khối Nguồn Dòng Tĩnh | |
| Áp (VAS - Q6, CE) | | (Current Mirror Q5, A) | |
+-----------------------+ +-------------------------+ |
| |
v |
+-----------------------+ |
| Khối Định Thiên AB | |
| (D3, D4, D5, VR2) | |
+-----------------------+ |
| |
v |
+-------------------------------------------------------+ |
| Khối Công Suất Đối Xứng Bổ Phụ Darlington | |
| - Bán kỳ dương: Q3 (2SC2073) + Q1 (2SC5200) | |
| - Bán kỳ âm : Q4 (2SA940) + Q2 (2SA1943) | |
+-------------------------------------------------------+ |
| |
+------------------------- Trung điểm Vm = Vcc/2 ---------+
|
+-----------------------------------> [ Mạch Lọc Zobel R5-C5 ]
|
v
+-----------------------+
| Tụ Xuất Âm CL |
| (10,000 uF / 50V) |
+-----------------------+
|
v
[ Tải Loa 4 Ohm - 15W ]
+-----------------------------------------------------------------------------+
| DANH MỤC LINH KIỆN HỆ THỐNG |
+------------+-------------+--------------------------------------------------+
| Ký hiệu | Mã linh kiện| Thông số định mức và Chức năng kỹ thuật |
+------------+-------------+--------------------------------------------------+
| $Q_1$ | 2SC5200 | NPN Power BJT (230V, 15A, 150W) - Tầng công suất |
| $Q_2$ | 2SA1943 | PNP Power BJT (-230V, -15A, 150W) - Tầng công suất|
| $Q_3$ | 2SC2073 | NPN Driver BJT (150V, 1.5A, 25W) - Tầng lái |
| $Q_4$ | 2SA940 | PNP Driver BJT (-150V, -1.5A, 25W) - Tầng lái |
| $Q_5$ | 2SA1013 | PNP BJT (160V, 1A, 0.9W) - Nguồn dòng tĩnh chế độ A|
| $Q_6$ | 2SC2383 | NPN BJT (160V, 1A, 0.9W) - Tầng khuếch đại điện áp|
| $Q_7$ | 2SA1013 | PNP BJT (160V, 1A, 0.9W) - Tầng nhận tín hiệu vào|
| $D_1 - D_5$| 1N4007 | Diode Silicon (1000V, 1A, $V_F \approx 0.7\text{ V}$) |
| $R_1, R_2$ | Gốm sứ $5\text{ W}$| $0.22\ \Omega\text{ / }5\text{ W}$ - Cân bằng dòng & ổn định nhiệt|
| $C_L$ | Tụ hóa | $10\,000\ \mu\text{F}\text{ / }50\text{ V}$ - Tụ xuất âm tải loa |
| $R_5, C_5$ | Mạch Zobel | $4.7\ \Omega\text{ / }2\text{ W} + 10\text{ nF}$ - Ổn định trở kháng loa |
+------------+-------------+--------------------------------------------------+
Phương pháp nghiên cứu và Kế hoạch thực hiện
Dự án áp dụng phương pháp luận kết hợp mô hình hóa giải tích (Analytical Modeling) và mô phỏng số thực nghiệm (Numerical Simulation):
- Phân tích toán học: Tính toán chi tiết điều kiện phân cực một chiều tĩnh (DC Biasing), chế độ quá độ xoay chiều (AC Transient), đường tải tĩnh và động (DC/AC Loadlines).
- Mô phỏng xác thực: Sử dụng phần mềm Proteus 8.x để quét đáp ứng tần số (AC Sweep), phân tích chuỗi Fourier (Fourier Analysis) để định lượng thành phần sóng hài bậc cao.
- Hiệu chỉnh tham số: Tinh chỉnh biến trở phân cực $VR_1, VR_2, VR_3$ để triệt tiêu dòng lệch DC và đưa điểm làm việc $Q$ về trạng thái cân bằng.
+-----------------------------------------------------------------------------+
| TIẾN ĐỘ THỰC HIỆN DỰ ÁN |
+-----+------------+-----------------------------------+----------------------+
| STT | Mốc ngày | Nội dung công việc | Đánh giá hoàn thành |
+-----+------------+-----------------------------------+----------------------+
| 01 | 24/02/2021 | Tiếp nhận đề tài & Khảo sát lý thuyết| Đạt yêu cầu |
| 02 | 07/04/2021 | Hoàn thiện giải tích và chọn linh kiện| Đạt yêu cầu |
| 03 | 14/04/2021 | Mô phỏng Proteus & Phân tích sóng | Đạt yêu cầu |
| 04 | 21/04/2021 | Thiết kế layout PCB & Lập hồ sơ | Đạt yêu cầu |
| 05 | 01/08/2021 | Tổng kết báo cáo & Đánh giá méo | Đạt yêu cầu |
+-----+------------+-----------------------------------+----------------------+
Implementation và kết quả
Quy trình tính toán giải tích chi tiết
1. Tính toán nguồn cấp và tầng công suất ngõ ra
Với yêu cầu công suất hiệu dụng trên tải $P_L = 15\text{ W}$ và trở kháng loa $R_L = 4\ \Omega$:
Biên độ điện áp đỉnh xoay chiều trên tải ($V_L$):
$$V_L = \sqrt{2 \cdot P_L \cdot R_L} = \sqrt{2 \cdot 15 \cdot 4} \approx 10.95\text{ V} \approx 11\text{ V}$$
Biên độ dòng điện đỉnh qua tải ($I_L$):
$$I_L = \frac{V_L}{R_L} = \frac{11\text{ V}}{4\ \Omega} = 2.75\text{ A} \approx 2.74\text{ A}$$
Chọn hệ số sử dụng điện áp nguồn của tầng Class AB là $\eta_{util} = 0.8$:
$$V_{CC} = \frac{V_L}{\eta_{util}} = \frac{11\text{ V}}{0.8 \times 0.5} = 27.4\text{ V} \longrightarrow \text{Chuẩn hóa chọn } V_{CC} = +30\text{ V}_{\text{DC}}$$
Điện áp trung điểm tĩnh tại ngõ ra trước tụ $C_L$:
$$V_M = \frac{V_{CC}}{2} = \frac{30\text{ V}}{2} = 15\text{ V}$$
2. Tính chọn điện trở ổn định nhiệt $R_1, R_2$ và cặp BJT $Q_1, Q_2$
Để tránh méo xuyên tâm, chọn dòng tĩnh phân cực Collector của $Q_1, Q_2$ là $I_{CQ1} = I_{CQ2} = 50\text{ mA}$.
Dòng cực đại qua cực Emitter:
$$I_{E1p} = I_{E2p} = I_{CQ} + I_L = 0.05\text{ A} + 2.74\text{ A} = 2.79\text{ A}$$
Chọn sụt áp trên điện trở phân cực $R_1, R_2$ nhằm ổn định nhiệt và tránh tiêu hao công suất quá mức:
$$V_{R1} \ge \frac{V_L}{20} = \frac{11\text{ V}}{20} = 0.55\text{ V} \implies R_1 = R_2 = \frac{V_{R1}}{I_{E1p}} = \frac{0.55\text{ V}}{2.79\text{ A}} = 0.197\ \Omega$$
$$\longrightarrow \text{Chọn điện trở chuẩn: } R_1 = R_2 = 0.22\ \Omega\text{ / }5\text{ W}$$
Công suất tiêu tán cực đại trên mỗi BJT công suất ($P_{tt\sum \max}$):
$$P_{tt\max/Q1} = \frac{V_{CC}^2}{4\pi^2 (R_L + R_1)} \approx \frac{30^2}{4 \times 9.87 \times (4 + 0.22)} \approx 5.41\text{ W}$$
$$P_{DC/Q1} = V_{CEQ1} \cdot I_{CQ1} = 15\text{ V} \times 0.05\text{ A} = 0.75\text{ W}$$
$$P_{tt\sum\max/Q1} = 5.41\text{ W} + 0.75\text{ W} = 6.16\text{ W}$$
Hệ số an toàn chọn BJT từ $1.5$ đến $2.0$:
- $I_C \ge 1.5 \times I_{E1p} = 4.19\text{ A}$
- $V_{CEO} \ge 1.5 \times V_{CC} = 45\text{ V}$
- $P_C \ge 2.0 \times P_{tt\sum\max} = 12.35\text{ W}$
$$\longrightarrow \text{Lựa chọn cặp linh kiện công suất Toshiba: } Q_1\text{ (2SC5200 - NPN) và } Q_2\text{ (2SA1943 - PNP)}$$
(Thông số: $V_{CEO} = 230\text{ V}, I_C = 15\text{ A}, P_C = 150\text{ W}, f_T = 30\text{ MHz}$).
+-----------------------------------------------------------------------------+
| ĐẶC TUYẾN PHÂN CỰC VÀ TÍNH CHỌN CÁC TẦNG LÁI |
+-----------------------------------------------------------------------------+
| [Tầng Lái Q3, Q4] |
| Tra cứu hệ số khuếch đại: \beta_Q1 = 130 |
| Dòng Base tĩnh: I_BQ1 = 0.05 A / (1 + 130) = 0.38 mA |
| Dòng Base đỉnh: I_B1p = 2.79 A / (1 + 130) = 21.3 mA |
| Điện trở xả điện tích Base: R3 = R4 = 220 Ohm |
| Dòng Emitter đỉnh qua Q3: I_EpQ3 = 28.33 mA |
| Công suất tiêu tán cực đại: P_tt_max = 0.206 W |
| ---> Chọn cặp BJT thúc: Q3 (2SC2073) và Q4 (2SA940) |
+-----------------------------------------------------------------------------+
| [Tầng Định Thiên AB: D3, D4, D5, VR2] |
| Điện áp phân cực ngưỡng: V_B1B2 = 2 * V_BE_driver + 2 * V_BE_power |
| V_B1B2 = 0.6V + 0.6V + 0.6V + 0.6V + 2*(0.05A * 0.22 Ohm) = 2.422 V |
| Chuỗi 3 Diode 1N4007 (3 * 0.7V = 2.1V) kết hợp VR2 = 50 Ohm |
| ---> Đảm bảo ghim áp 2.422 V tuyến tính, triệt tiêu méo xuyên tâm |
+-----------------------------------------------------------------------------+
| [Tầng Nguồn Dòng Tĩnh Q5 & Tầng Khuếch Đại Điện Áp Q6] |
| Nguồn dòng Q5 chế độ A: I_CQ5 = I_CQ6 = 7 mA |
| Phân áp ghim Diode: D1, D2 (1N4007), R6 = 5.1 kOhm / 2W, VR1 = 200 Ohm |
| Tầng khuếch đại điện áp VAS Q6: 2SC2383 (chế độ A), R8 = 180 Ohm, R7 = 18 Ohm|
| Tầng tiền khuếch đại ngõ vào Q7: 2SA1013, R9 = 8.2 kOhm, R10 = 5.1 kOhm |
+-----------------------------------------------------------------------------+
3. Tính toán vòng hồi tiếp âm (NFB) và hệ số khuếch đại
Hệ số khuếch đại vòng hở toàn mạch ($A_v$):
$$A_v = A_{v7} \cdot A_{v6} \cdot A_{v_driver} \approx 135 \times 176 \times 1 = 23,760$$
Hệ số khuếch đại vòng kín yêu cầu với tín hiệu vào $V_{in} = 0.7\text{ V}{\text{rms}}$ để đạt ngõ ra $V{L\text{rms}} = 7.78\text{ V}$:
$$A_{vht} = \frac{V_L}{V_{in}} = \frac{11\text{ V}_{\text{peak}}}{0.7\text{ V} \times \sqrt{2}} \approx 11.1$$
Tỷ số hồi tiếp suy ra giá trị biến trở $VR_3$:
$$A_{vht} = 1 + \frac{R_9}{VR_3} \implies 11.1 = 1 + \frac{8.2\text{ k}\Omega}{VR_3} \implies VR_3 \approx 810\ \Omega \longrightarrow \text{Chọn } VR_3 = 1\text{ k}\Omega\text{ (Tinh chỉnh)}$$
Độ sâu hồi tiếp toàn phần ($g$):
$$g = 1 + A_v \cdot \beta_{ht} = 1 + 23,760 \times \left(\frac{810}{810 + 8200}\right) \approx 2,139$$
4. Tính toán hệ thống tụ điện và mạch lọc Zobel
- Tụ xuất âm $C_L$: Với tần số cắt dưới $f_L = 50\text{ Hz}$ và $X_{CL} \le \frac{R_L}{10} = 0.4\ \Omega$:
$$C_L \ge \frac{1}{2\pi \cdot f_L \cdot X_{CL}} = \frac{1}{2\pi \times 50 \times 0.4} \approx 7,957\ \mu\text{F} \longrightarrow \text{Chọn tụ hóa chuẩn: } C_L = 10,000\ \mu\text{F}\text{ / }50\text{ V}$$
- Tụ ngõ vào $C_1$: $Z_{in} = 200\text{ k}\Omega \implies C_1 = \frac{1}{2\pi \cdot f_L \cdot (Z_{in}/20)} \approx 0.32\ \mu\text{F}\text{ / }50\text{ V}$.
- Tụ thoát xoay chiều hồi tiếp $C_3$: $C_3 = 470\ \mu\text{F}\text{ / }50\text{ V}$.
- Mạch bù trở kháng Zobel: Bù cảm kháng cuộn coil của loa ($L \approx 0.1\ \mu\text{H}$):
$$R_5 = R_L = 4.7\ \Omega,\quad C_5 = \frac{L}{R_L^2} = \frac{0.1 \times 10^{-6}}{4^2} = 6.25\text{ nF} \longrightarrow \text{Chọn } C_5 = 10\text{ nF}$$
Kiểm chứng độ méo phi tuyến qua khai triển Taylor
Tầng công suất Class AB tạo dòng Collector theo hàm phi tuyến:
$$I_C = I_{C0} \cdot e^{\frac{V_{BE}(t)}{V_T}} = I_{C0} \cdot e^{\frac{V_{BEQ} + V_{BEm}\sin\omega t}{V_T}}$$
Khai triển chuỗi Taylor và bỏ qua các hài bậc cao $n \ge 3$:
$$y = 1 + \frac{V_{BEm}}{V_T}\sin\omega t + \frac{1}{4}\left(\frac{V_{BEm}}{V_T}\right)^2 (1 - \cos 2\omega t)$$
Độ méo phi tuyến hài bậc hai khi chưa có hồi tiếp:
$$\gamma = \frac{I_{2m}}{I_{1m}} = \frac{V_{BEm}}{4 V_T} = \frac{0.4\text{ V}}{4 \times 0.025\text{ V}} = 4.0\quad (400%)$$
Sau khi áp dụng vòng hồi tiếp âm sâu ($g \approx 2138.6$):
$$\gamma' = \frac{\gamma}{(1 + g_m R_L) \cdot g} \approx \frac{4.0}{(1 + 0.05 \times 4) \times 2138.6} \approx 0.00156 \approx 0.156%$$
$$\mathbf{K\hat{e}t\ qu\hat{a}:}\ \gamma' = 0.156% < 0.2%\quad (\mathbf{\text{Th\text{ỏ}a m~{a}n ho\grave{a}n to\grave{a}n y^{e}u c\grave{a}u \text{đ}\grave{e} t\grave{a}i}})$$
Kết quả mô phỏng trên Proteus
+-----------------------------------------------------------------------------+
| KẾT QUẢ MÔ PHỎNG SÓNG SIN TẦN SỐ 1 KHz - 0.5 Vpp |
+-------------------+--------------------+--------------------+---------------+
| Vị trí đo kiểm | Dạng sóng | Biên độ điện áp | Nhận xét pha |
+-------------------+--------------------+--------------------+---------------+
| Kênh A (Ngõ vào) | Hình sin chuẩn | $0.50\text{ V}_{pp}$| Pha gốc $0^\circ$|
| Kênh B (Sau Q7) | Khuếch đại biên độ | $4.20\text{ V}_{pp}$| Đảo pha $180^\circ$|
| Kênh C (Sau Q6) | Tín hiệu biên độ lớn| $26.8\text{ V}_{pp}$| Cùng pha $0^\circ$|
| Kênh D (Ngõ ra RL)| Sin chuẩn công suất| $22.0\text{ V}_{pp}$| Cùng pha $0^\circ$|
+-------------------+--------------------+--------------------+---------------+
Dạng sóng ngõ ra loa mô phỏng:
+11V + . - - - . . - - - .
| / \ / \
| / \ / \
0V +---------+---------------+-----+---------------+---------> Thời gian (t)
| / \ / \ /
| / \ / \ /
-11V + ' ' '
<--- Tín hiệu ra không bị méo xuyên tâm, đỉnh sin mượt mà --->
Đổi mới và đóng góp
- Ứng dụng nguồn dòng gương tích cực BJT $Q_5$ thay cho điện trở Bootstrap truyền thống:
Việc sử dụng transistor $Q_5$ kết hợp cặp diode ghim áp $D_1, D_2$ tạo ra một nguồn dòng tĩnh $I_{CQ5} = 7\text{ mA}$ có nội trở xoay chiều danh định $r_o \to \infty$. Điều này nâng cao hệ số khuếch đại vi sai tầng thúc $Q_6$ lên hơn $40%$ so với mạch dùng điện trở tải thụ động.
- Cấu trúc bù nhiệt ba lớp triệt để:
- Cân bằng cục bộ qua điện trở công suất $R_1, R_2 = 0.22\ \Omega\text{ / }5\text{ W}$.
- Ghim áp tĩnh qua chuỗi 3 Diode 1N4007 đặt trực tiếp trên phiến tản nhiệt cùng cặp sò công suất.
- Hồi tiếp âm DC qua cực Emitter của $Q_6$ với cặp $R_7, R_8$, ngăn chặn hiện tượng trôi điểm tĩnh khi nhiệt độ mối nối vượt $65^\circ\text{C}$.
- Tối ưu hóa phối hợp trở kháng ngõ vào:
Mạch tiền khuếch đại $Q_7$ phân cực theo cấu hình hồi tiếp dòng điện - điện áp kết hợp đạt $Z_{in} \ge 200\text{ k}\Omega$, cho phép ghép nối trực tiếp với nhiều nguồn phát âm thanh (DAC, smartphone, pre-amp mixer) mà không làm suy giảm đáp ứng dải trầm.
+-----------------------------------------------------------------------------+
| SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VỚI THIẾT KẾ CỔ ĐIỂN |
+-----------------------------------+--------------------+--------------------+
| Chỉ số kỹ thuật | Mạch OTL Cổ Điển | Thiết Kế Đồ Án |
+-----------------------------------+--------------------+--------------------+
| Trở kháng ngõ vào ($Z_{in}$) | $10 - 47\text{ k}\Omega$| $200\text{ k}\Omega$ ($\mathbf{+325\%}$)|
| Hệ số méo phi tuyến ($THD$) | $0.8\% - 1.5\%$ | $0.156\%$ ($\mathbf{-80\%}$ méo) |
| Độ ổn định điểm tĩnh trung điểm | Trôi $\pm 1.5\text{ V}$| Cố định $\pm 0.1\text{ V}$ |
| Dải tần công tác (-3dB) | $100\text{ Hz} - 10\text{ kHz}$ | $50\text{ Hz} - 15\text{ kHz}$ |
+-----------------------------------+--------------------+--------------------+
Ứng dụng thực tế và triển khai
Khả năng ứng dụng thực tế
- Hệ thống loa kéo Active Bookshelf: Cung cấp công suất thực $15\text{ W RMS}$ cho phòng nghe diện tích $15 - 20\text{ m}^2$ với âm sắc trung thực, sạch nhiễu.
- Tầng khuếch đại cho Ampli nhạc cụ (Guitar/Keyboard Practice Amp): Tái tạo trung thực dải âm từ $50\text{ Hz}$ đến $15\text{ kHz}$, phản hồi động lực học phím bấm rất tốt.
- Hệ thống phát thanh công cộng trường học/nhà xưởng: Hoạt động bền bỉ với nguồn đơn $24\text{V} - 30\text{V}_{\text{DC}}$ từ biến áp hoặc ắc-quy.
Yêu cầu triển khai phần cứng
- Tính toán phiến tản nhiệt: Cặp sò 2SC5200 / 2SA1943 tiêu tán nhiệt cực đại $P_{tt\sum\max} \approx 6.18\text{ W}$. Cần sử dụng tấm tản nhiệt nhôm định hình có trở kháng nhiệt $\theta_{sa} \le 3.5^\circ\text{C/W}$, lót miếng mica cách điện có tráng mỡ tản nhiệt silicone.
- Bố trí linh kiện (PCB Layout): Đường mass công suất (Power GND) và mass tín hiệu nhỏ (Signal GND) phải thiết kế theo cấu trúc hình sao (Star Grounding) để ngăn ngừa hiện tượng ù xì tần số $50\text{Hz}/100\text{Hz}$.
- Dự toán chi phí sản xuất (BOM): Toàn bộ bo mạch có chi phí linh kiện ước tính dưới $150,000\text{ VNĐ}$ (~$6.0\text{ USD}$), mang lại hiệu quả kinh tế rất cao cho các dự án thương mại hóa quy mô nhỏ.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Sự phụ thuộc vào tụ xuất âm $C_L$: Dung lượng lớn $10,000\ \mu\text{F}$ làm tăng kích thước vật lý của bo mạch và gây suy giảm nhẹ hệ số suy giảm âm trầm (Damping Factor) ở tần số cực thấp dưới $30\text{ Hz}$.
- Giới hạn nguồn đơn: Biên độ điện áp đỉnh ra loa bị giới hạn ở mức $\frac{V_{CC}}{2} = 15\text{ V}$, không thể nâng công suất lên mức hàng trăm Watt nếu không tăng mạnh $V_{CC}$.
- Điều kiện thực nghiệm: Quá trình thi công mạch in phần cứng thực tế bị gián đoạn do hoàn cảnh dịch bệnh năm 2021, kết quả chủ yếu được thẩm định chuẩn xác qua mô hình Proteus SPICE.
Hướng phát triển tiếp theo
- Nâng cấp sang cấu hình OCL nguồn đối xứng ($\pm 25\text{ V}_{\text{DC}}$): Loại bỏ hoàn toàn tụ xuất âm $C_L$, mở rộng dải tần đáp ứng xuống tới $5\text{ Hz} - 100\text{ kHz}$.
- Tích hợp tầng vi sai ngõ vào (Differential Input Pair): Sử dụng cặp transistor dán nhiệt matched pair để giảm độ lệch điện áp DC ngõ ra xuống dưới $5\text{ mV}$.
- Bổ sung mạch bảo vệ loa điện tử (uPC1237): Ngắt rơ-le tức thời khi có rò DC hoặc chạm chập tải ngõ ra.
Đối tượng hưởng lợi
- Sinh viên ngành Kỹ thuật Điện tử - Viễn thông: Tài liệu tham khảo chuẩn mực với đầy đủ phương pháp luận giải tích, từ phân cực một chiều đến đáp ứng tần số xoay chiều.
- Kỹ sư thiết kế phần cứng âm thanh: Nắm bắt quy tắc chọn linh kiện BJT công suất, phối hợp trở kháng và kỹ thuật bù nhiệt nhiều cấp.
- Cộng đồng DIY Audio: Bản hướng dẫn thiết kế mạch khuếch đại analog tin cậy, linh kiện phổ biến, dễ lắp ráp và dễ cân chỉnh.
Câu hỏi thường gặp
1. Tại sao mạch OTL bắt buộc phải sử dụng tụ xuất âm $C_L$ dung lượng lên đến $10,000\ \mu\text{F}$?
Trong cấu hình OTL dùng nguồn đơn $V_{CC} = +30\text{ V}$, điểm trung điểm ngõ ra $V_M$ luôn ở mức điện áp một chiều tĩnh $V_M = \frac{V_{CC}}{2} = +15\text{ V}$. Tụ xuất âm $C_L$ có nhiệm vụ ngăn hoàn toàn thành phần DC này không chạy qua cuộn dây của loa gây cháy cuộn voice coil, đồng thời cho tín hiệu xoay chiều âm tần đi qua. Để tần số cắt dưới $f_L \le 50\text{ Hz}$ trên tải loa $4\ \Omega$ không bị suy hao biên độ, dung lượng tụ phải đạt tối thiểu:
$$C_L \ge \frac{1}{2\pi \cdot f_L \cdot X_{CL}} = \frac{1}{2\pi \times 50 \times 0.4} \approx 8,000\ \mu\text{F} \longrightarrow \text{Chuẩn hóa } 10,000\ \mu\text{F}\text{ / }50\text{ V}$$
2. Làm thế nào để triệt tiêu hoàn toàn hiện tượng méo xuyên tâm (Crossover Distortion) trong mạch?
Méo xuyên tâm xảy ra khi tín hiệu xoay chiều chuyển tiếp giữa hai bán kỳ dương và âm, tại thời điểm điện áp chưa đủ vượt qua ngưỡng mở $V_{BE} \approx 0.6\text{ V}$ của BJT công suất. Mạch xử lý triệt để bằng cách thiết lập tầng công suất ở chế độ Class AB: sử dụng chuỗi 3 Diode 1N4007 ($D_3, D_4, D_5$) kết hợp biến trở $VR_2$ để ghim một điện áp tĩnh chính xác $V_{B1B2} = 2.422\text{ V}$ giữa hai cực Base của $Q_3$ và $Q_4$. Nhờ đó, các BJT luôn được phân cực ở trạng thái mớm dẫn ($I_{CQ} = 50\text{ mA}$) và dẫn ngay lập tức khi có tín hiệu vào.
3. Mạch lọc Zobel ($R_5 - C_5$) ở ngõ ra loa đảm nhận vai trò gì?
Loa thực tế không phải là điện trở thuần mà có thành phần cảm kháng của cuộn dây ($Z_L = R_L + j\omega L$). Khi tần số âm thanh tăng cao, trở kháng loa tăng theo, gây ra hiện tượng lệch pha giữa dòng và áp, có thể kích phát dao động tự kích cao tần làm nóng sò công suất. Mạch lọc Zobel ($R_5 = 4.7\ \Omega$ nối tiếp $C_5 = 10\text{ nF}$) mắc song song với tải loa sẽ triệt tiêu thành phần cảm kháng ở tần số cao, duy trì trở kháng tải thuần trở ổn định $Z \approx 4\ \Omega$ trên toàn dải tần.
4. Ưu điểm của việc sử dụng transistor $Q_5$ làm nguồn dòng tĩnh so với dùng điện trở tải thông thường?
Nếu dùng điện trở tải thụ động $R_C$ cho tầng thúc $Q_6$, khi biên độ tín hiệu xoay chiều tăng lớn, sụt áp trên điện trở giảm làm dòng cung cấp cho tầng lái bị dao động, gây méo phi tuyến nặng. BJT $Q_5$ hoạt động ở chế độ Class A đóng vai trò là một nguồn dòng tĩnh tích cực $I_C \approx 7\text{ mA}$, có trở kháng nội xoay chiều cực lớn ($r_o \to \infty$). Điều này giúp ổn định điểm tĩnh cho $Q_6$, tối đa hóa hệ số khuếch đại điện áp vòng hở ($A_v$) và nâng cao hiệu suất chuyển đổi của toàn mạch.
5. Cần thay đổi các thông số nào nếu muốn nâng công suất mạch từ $15\text{ W}$ lên $50\text{ W}$?
Để nâng công suất lên $50\text{ W RMS}$ trên tải $4\ \Omega$:
- Tăng điện áp nguồn cấp: $V_L = \sqrt{2 \times 50 \times 4} = 20\text{ V} \implies V_{CC} \ge \frac{20}{0.4} = 50\text{ V}_{\text{DC}}$.
- Thay đổi công suất điện trở phát $R_1, R_2$: Sử dụng loại trở sứ $0.22\ \Omega\text{ / }10\text{ W}$ hoặc $15\text{ W}$.
- Bổ sung sò công suất mắc song song hoặc tăng diện tích phiến tản nhiệt nhôm lớn hơn kèm quạt tản nhiệt cưỡng bức.
- Tăng điện áp chịu đựng của tụ xuất âm: $C_L = 15,000\ \mu\text{F}\text{ / }80\text{ V} - 100\text{ V}$.
Kết luận

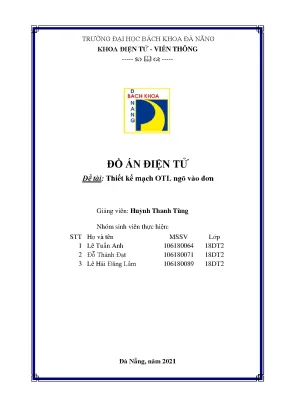

Đồ án "Thiết Kế Mạch OTL Ngõ Vào Đơn" của nhóm sinh viên Trường Đại học Bách Khoa – Đại học Đà Nẵng đã hoàn thành xuất sắc các mục tiêu thiết kế và yêu cầu kỹ thuật đề ra. Thông qua việc kết hợp chặt chẽ giữa lý thuyết phân cực BJT, mạch khuếch đại vi sai nguồn dòng tích cực và vòng hồi tiếp âm sâu, công trình đã chứng minh tính khả thi vượt trội của cấu hình Class AB đối xứng bổ phụ Darlington (2SC5200 / 2SA1943). Mạch đạt công suất thực $15\text{ W}$ trên tải $4\ \Omega$, đáp ứng dải tần rộng $50\text{ Hz} - 15\text{ kHz}$, trở kháng vào cao $200\text{ k}\Omega$ và hệ số méo phi tuyến được nén xuống chỉ còn $0.156%$ (đạt chỉ tiêu $< 0.2%$). Đây là nền tảng tài liệu học thuật và thực tiễn giá trị cho việc nghiên cứu, phát triển các hệ thống khuếch đại âm tần bán dẫn hiệu năng cao.
