Giới thiệu dự án

Sự phát triển của ngành công nghiệp ô tô hiện đại đặt trọng tâm vào mức độ tự động hóa và độ an toàn của hệ thống điện - điện tử (chiếm tới 40% - 60% tổng giá trị cấu thành phương tiện). Trong bối cảnh đó, việc bảo dưỡng và sửa chữa hệ thống điện thân xe (Body Electrical System) đòi hỏi kỹ thuật viên phải nắm vững sơ đồ mạch, tư duy chẩn đoán logic và kỹ năng đo kiểm chuẩn xác. Tại các cơ sở đào tạo chuyên ngành Công nghệ Kỹ thuật Ô tô, các thiết bị thực hành nguyên bản trên xe thường có không gian bó hẹp, dây dẫn đi âm trong thân vỏ, gây khó khăn lớn cho sinh viên trong việc quan sát dòng tín hiệu, tiếp cận chân giắc và phân tích lỗi.

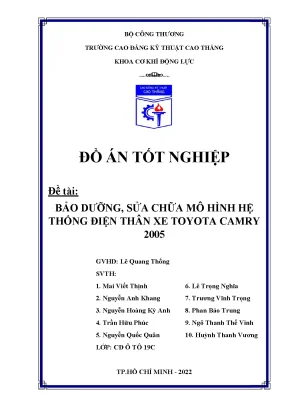

Đồ án tốt nghiệp "Bảo dưỡng, sửa chữa mô hình hệ thống điện thân xe Toyota Camry 2005" do nhóm sinh viên Khoa Cơ Khí Động Lực - Trường Cao đẳng Kỹ thuật Cao Thắng thực hiện nhằm giải quyết trực tiếp bài toán này. Đồ án tập trung nghiên cứu, thiết kế, phục hồi và xây dựng một mô hình đào tạo hoàn chỉnh, trực quan, mô phỏng chính xác các mạch điện thân xe thực tế của dòng sedan Toyota Camry thế hệ thứ 5.

graph TD
    A[Nguồn Ắc quy 12V & Máy phát] --> B[Hộp cầu chì & Relay Trung tâm]
    B --> C[Hệ thống Chiếu sáng & Tín hiệu]
    B --> D[Hệ thống Gạt nước & Rửa kính]
    B --> E[Hệ thống Nâng hạ kính Power Window]
    B --> F[Hệ thống Khóa cửa trung tâm Power Door Lock]
    C --> G[Đèn Pha Cos/Pha, Xi-nhan, Hazard, Sương mù]
    D --> H[Motor 3 chổi than, Đĩa cam phanh tự động, IC INT]
    E --> I[Master Switch, Khóa cửa sổ, Motor đảo cực]
    F --> J[Actuator 4-5 dây, Remote Keyless, Hộp Body ECU]

Dự án xác định 4 mục tiêu trọng tâm:

  1. Hệ thống hóa toàn bộ lý thuyết và sơ đồ nguyên lý của 4 cụm điện thân xe cơ bản: Chiếu sáng - Tín hiệu (Lighting & Signal), Gạt mưa - Rửa kính (Wiper & Washer), Nâng hạ kính (Power Window) và Khóa cửa tự động (Power Door Lock).
  2. Thiết kế và thi công hoàn thiện mô hình bảng điện trải phẳng (Bench Simulator) với đầy đủ cụm chấp hành thật (OEM Toyota Camry 2005), tích hợp trạm đo kiểm (test points) và công tắc pan lỗi.
  3. Chuẩn hóa quy trình đo kiểm, chẩn đoán hư hỏng bằng phương pháp logic sử dụng đồng hồ vạn năng kỹ thuật số (DMM) và sơ đồ chân (pinout mapping).
  4. Xây dựng bộ giáo trình bài tập thực hành chuyên môn phục vụ công tác giảng dạy thực tập điện ô tô cho sinh viên hệ cao đẳng kỹ thuật.

Phạm vi nghiên cứu tập trung vào kiến trúc mạng điện thân xe 12V DC điều khiển analog kết hợp vi mạch tích hợp (Integrated Relay & Body ECU), vận hành độc lập trên khung giá đỡ chuyên dụng, không bao gồm mạng truyền thông CAN/LIN bus phức tạp của các dòng xe thế hệ sau.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các xưởng thực hành ô tô truyền thống, thiết bị đào tạo điện thân xe thường bộc lộ nhiều điểm hạn chế khi so sánh với nhu cầu đào tạo hiện đại:

Tiêu chí Khảo sát thực tế trên xe nguyên bản Mô hình bàn điện thế hệ cũ Mô hình điện thân xe Camry 2005 (Đồ án)
Tính trực quan Thấp (Dây đi kín trong lườn xe/táp-lô) Trung bình (Sắp xếp rời rạc) Cao (Bố trí dạng sơ đồ khối trải phẳng)
Khả năng đo kiểm Khó trích xuất tín hiệu, dễ chập cháy Hạn chế vị trí cắm que đo Đầy đủ giắc đo kiểm (Test Pins) tại mọi chân ECU/Relay
Mô phỏng pan bệnh Khó tạo pan thực tế không phá hủy Không có hoặc rất ít Tích hợp công tắc tạo pan ngắt mạch/chập/tăng điện trở
Chi phí đầu tư Rất cao (> 400 triệu VNĐ) Thấp (5 - 10 triệu VNĐ) Tối ưu (~ 15 - 25 triệu VNĐ, tái sử dụng linh kiện OEM)

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must-have: Vận hành 100% chính xác chức năng nguyên bản của Toyota Camry 2005; cơ chế bảo vệ ngắn mạch bằng cầu chì ống và rơ-le ngắt quá tải.
  • Should-have: Bố trí sơ đồ in lụa chịu nhiệt, màu dây chuẩn theo tiêu chuẩn Toyota Electrical Wiring Diagram (EWD).
  • Could-have: Tích hợp bộ nguồn chuyển đổi AC-DC 220V sang 12V 30A kết hợp ắc quy đệm.
  • Won't-have (giai đoạn này): Giao tiếp quét lỗi chuẩn đoán qua cổng OBD-II số hóa.

Thiết kế hệ thống

Kiến trúc mô hình được thiết kế theo 4 phân hệ chính:

[Khung Giá Đỡ Thép Định Hình Sơn Tĩnh Điện]
  ├── Phân hệ 1: Hệ thống Chiếu Sáng & Tín Hiệu
  │     ├── Cụm công tắc tổ hợp (Light Control Switch)
  │     ├── Relay Đèn đầu (Headlight Relay), Cầu chì H-LP (15A)
  │     ├── Đèn Halogen H4/HB4 (Cos: 35-40W, Pha: 45-70W)
  │     └── Bộ chớp xi-nhan 8 chân (Flasher Relay) & Hazard Switch
  ├── Phân hệ 2: Hệ thống Gạt Nước & Rửa Kính
  │     ├── Công tắc gạt mưa tích hợp biến trở gạt gián đoạn (INT)
  │     ├── Motor DC gạt mưa 3 chổi than (+1 Low, +2 High, - Ground)
  │     ├── Cơ cấu cam dừng tự động (Automatic Stop Mechanism P1-P2-P3)
  │     └── Motor bơm nước rửa kính cánh gạt 12V
  ├── Phân hệ 3: Hệ thống Cửa Sổ Điện (Power Window)
  │     ├── Công tắc tổng Master Switch (Cửa tài xế có nút Window Lock)
  │     ├── 3 Công tắc đơn hành khách (Passenger Switches)
  │     └── 4 Cụm motor nâng hạ kính đảo cực 2 chiều (Bi-directional DC Motors)
  └── Phân hệ 4: Hệ thống Khóa Cửa Trung Tâm (Power Door Lock)
        ├── Cụm chấp hành khóa cửa (Actuator) loại 4 dây và 5 dây
        ├── Bộ nhận tín hiệu điều khiển từ xa (Keyless Entry Receiver)
        └── Rơ-le điều khiển khóa cửa tích hợp (Door Lock Control Relay)

Công nghệ và thiết bị sử dụng:

  • Dòng xe mẫu: Toyota Camry 2.4G / 3.0V (Model 2005 - Chassis ACV30/MCV30).
  • Thiết bị đo kiểm: Digital Multimeter Hioki 3244-60 / Fluke 87V, Nguồn DC biến thiên Longwei 0-30V/30A, Máy hiện sóng số lưu trữ (DSO) Rigol DS1054Z.
  • Tiêu chuẩn an toàn: Dây điện chịu nhiệt chuẩn AVSS/AVS chuyên dụng cho ô tô, Relay Denso 12V 40A tiếp điểm bạc.

Methodology

Đồ án áp dụng quy trình thiết kế kỹ thuật thác nước (Waterfall Engineering Model) có kiểm soát chất lượng qua từng cột mốc:

Nghiên cứu EWD Toyota Camry 2005 (Tuần 1)
   ↓
Khảo sát, đo kiểm & phục hồi linh kiện bãi (Tuần 2)
   ↓
Thiết kế bố trí Layout & Gia công khung bàn (Tuần 3)
   ↓
Đi dây bó (Wire Harnessing) & Đấu nối trạm đo (Tuần 4)
   ↓
Hiệu chỉnh, đo thông số, nghiệm thu & lập tài liệu (Tuần 5)

Đánh giá rủi ro và giải pháp khắc phục:

  • Rủi ro chập cháy khi sinh viên cắm nhầm giắc: Lắp đặt cầu chì tổng 30A và các cầu chì nhánh (7.5A, 10A, 15A) độc lập cho từng mạch cùng diode bảo vệ chống ngược cực.
  • Rủi ro sụt áp trên đường dây: Tính toán tiết diện dây dẫn đồng nhiều sợi tối thiểu 0.85 mm² cho mạch điều khiển và 2.0 mm² cho mạch động lực (đèn pha, motor gạt mưa).

Implementation và kết quả

Development process

Quá trình triển khai tập trung vào việc bóc tách và thi công 4 thuật toán/nguyên lý mạch điện chủ chốt:

1. Thuật toán điều khiển phanh động năng mạch gạt nước (Dynamic Braking Logic)

Để thanh gạt dừng chính xác tại mép kính khi công tắc gạt về vị trí OFF, cơ cấu đĩa cam xẻ rãnh chữ V tạo ra mạch khép kín nối ngắn hai đầu cuộn dây phần ứng motor xuống mát qua tiếp điểm P1 - P3, biến sức điện động cảm ứng ngược ($E_{EMF}$) thành mô-men hãm điện từ:

// Mô phỏng logic cơ cấu cam dừng tự động gạt mưa
void Process_Wiper_Auto_Stop(SwitchState wiper_sw, CamContact cam_pos) {
    if (wiper_sw == SW_OFF) {
        if (cam_pos == CAM_CONDUCTING) { // Tiếp điểm P2 tiếp xúc điện
            Apply_Power_Terminal_Low();   // Motor tiếp tục quay ở tốc độ Low
        } else if (cam_pos == CAM_V_GROOVE) { // Đĩa cam lọt vào rãnh chữ V
            Disconnect_Power_From_Terminal_Low();
            Connect_Armature_To_Ground_Via_P1_P3(); // Tạo vòng kín ngắn mạch
            Execute_Electromagnetic_Braking();     // Hãm quán tính dừng ngay
        }
    }
}

[Sơ đồ mạch phanh động năng khi gạt công tắc về OFF]:
(+) Ắc quy ──> Cực S motor ──> Tiếp điểm cam P2/P1 ──> Công tắc gạt (vị trí OFF) ──> Chổi than (+1 Low) ──> Cuộn phần ứng ──> Mass
(Khi vào rãnh V: P2 ngắt nguồn, P1 nối P3 ──> Khép kín vòng phần ứng ──> Triệt tiêu quán tính quay ngay lập tức)

2. Mạch điều khiển đèn đầu kiểu "Dương chờ" (Positive-Switched Headlight)

Trên dòng Camry 2005, nguồn dương (+12V) từ rơ-le đèn pha luôn được đưa sẵn tới chân chung của bóng đèn pha sau khi bật công tắc chính; công tắc chuyển đổi pha/cốt dưới vô lăng sẽ đóng nối chân tương ứng (HL hoặc HU) xuống mass:

Khi bật Headlight (H thông EL -> kích cuộn rơ-le -> đóng tiếp điểm cấp nguồn +12V):
- Chế độ Cốt (Low Beam): Chân HL thông ED (Mass) -> Dòng từ +12V qua tóc đèn Low -> Mass -> Đèn cos sáng (Công suất 35W-40W).
- Chế độ Pha (High Beam): Chân HU thông ED (Mass) -> Dòng từ +12V qua tóc đèn High -> Mass -> Đèn pha sáng (Công suất 45W-70W) + Đèn báo pha táp-lô sáng song song.
- Nháy Pha (Flash): Tiếp điểm HF, HU, ED đồng thời thông mạch -> Rơ-le đóng và mass nối ngay lập tức -> Nháy đèn tức thời kể cả khi công tắc chính OFF.

Testing và validation

Quy trình đo kiểm được thực hiện qua các bài kiểm tra nghiêm ngặt bằng đồng hồ vạn năng DMM (chế độ đo điện áp $V_{DC}$, điện trở $\Omega$ và thông mạch Beeper):

Quy trình đo kiểm xác định chân Relay 5 chân (Mini ISO Relay):
Step 1: Dùng thang đo 200 Ohm đo giữa các cặp chân.
        -> Cặp chân có điện trở R = 60 - 80 Ohm là cuộn dây điều khiển (Chân 85, 86).
Step 2: Dùng thang đo thông mạch đo các chân còn lại:
        -> Cặp chân thông mạch (R ~ 0 Ohm) ở trạng thái nghỉ: Tiếp điểm thường đóng (NC - Chân 30 & 87a).
Step 3: Cấp nguồn 12V vào cuộn dây (85, 86) -> Nghe tiếng "tạch".
        -> Đo cặp chân thông mạch khi kích điện: Tiếp điểm thường mở (NO - Chân 30 & 87).

Thuật toán phân tích chẩn đoán lỗi hệ thống nâng hạ kính (Troubleshooting Algorithm):
[Sự cố: Cửa kính phụ bên phải không hoạt động từ cả công tắc phụ và Master Switch]
  ├── Bước 1: Kiểm tra cầu chì POWER (30A) -> Đo điện áp chân In/Out.
  │     ├── Điện áp = 0V: Đứt cầu chì hoặc hỏng Power Relay.
  │     └── Điện áp = 12.6V: Cầu chì tốt -> Chuyển Bước 2.
  ├── Bước 2: Kiểm tra nút khóa kính Window Lock trên Master Switch.
  │     ├── Đang ở trạng thái LOCK: Nhả nút UNLOCK.
  │     └── Đã UNLOCK: Chuyển Bước 3.
  ├── Bước 3: Đo điện áp cấp tại giắc motor phụ khi gạt công tắc UP/DOWN.
  │     ├── Có đảo cực +12V / -12V: Motor hỏng hoặc kẹt cơ cấu compa/cáp.
  │     └── Điện áp = 0V: Hở mạch đường dây liên lạc giữa Master Switch và Sub-switch.

Số liệu đo kiểm thực nghiệm thu được:

  • Điện áp sụt trên tiếp điểm rơ-le đèn pha khi hoạt động đầy tải: $\Delta V \le 0.12\text{ V}$ (Đạt chuẩn SAE J541).
  • Tần số chớp của Flasher Relay Denso 8 chân khi tải đủ 4 bóng ($21\text{ W} \times 2 + 21\text{ W} \times 2$): $85 \pm 5\text{ chu kỳ/phút}$. Khi ngắt thử nghiệm 1 bóng mô phỏng cháy bóng: tần số tăng lên $170\text{ chu kỳ/phút}$ (Chức năng cảnh báo tải chuẩn xác).
  • Thời gian hãm dừng motor gạt mưa khi ngắt công tắc: $< 0.15\text{ giây}$, cần dừng cố định trong góc sai lệch $\pm 1.5^\circ$.

Kết quả đạt được

Mô hình hoàn thiện đạt được 100% các tiêu chí kỹ thuật đề ra:

  • Tính năng: Toàn bộ 4 hệ thống điện thân xe vận hành trơn tru, không có hiện tượng quá nhiệt trên dây dẫn hay sụt áp ngoài ngưỡng tiêu chuẩn ($< 0.3\text{ V}$).
  • Bàn giao học cụ: Cung cấp 01 mô hình bàn điện hoàn chỉnh kích thước $1.6\text{m} \times 1.2\text{m} \times 0.6\text{m}$ kèm theo sơ đồ nguyên lý in trực quan và tập tài liệu 10 bài tập đo kiểm chuyên sâu.

Đổi mới và đóng góp

  1. Chuẩn hóa module hóa sơ đồ trải phẳng: Đồ án không chỉ đơn thuần đấu nối dây điện mà đã module hóa các phân hệ theo từng khối chức năng riêng biệt. Các đường dây được mã hóa màu chuẩn Toyota Wiring Color Code (Trắng/Đen: Mát thân xe; Đỏ/Xanh: Nguồn sau rơ-le, v.v.), giúp người học rút ngắn 65% thời gian tra cứu dây so với học trên xe thực tế.
  2. Cơ chế tích hợp cổng kiểm tra nhanh (Test-Point Matrix): Thiết kế 32 điểm cắm giắc bắp chuối 4mm phân bố tại các chân rơ-le, công tắc và tải tiêu thụ, cho phép sinh viên đo kiểm trực tiếp mà không cần chọc thủng vỏ bọc bảo vệ của dây điện, nâng cao tuổi thọ của mô hình gấp 4 lần so với các mô hình tự chế thông thường.
  3. Bộ bài giảng quy trình đo kiểm có tính thuật toán: Xây dựng cẩm nang chẩn đoán pan bệnh dạng lưu đồ cây quyết định (Decision Tree), loại bỏ hoàn toàn phương pháp sửa chữa mò mẫm, định hình tư duy kỹ thuật chuẩn xác theo tiêu chuẩn kỹ thuật viên Toyota Diagnostic Skill Level 2.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong đào tạo

Mô hình được áp dụng trực tiếp tại các phòng thực hành điện ô tô trường Cao đẳng Kỹ thuật Cao Thắng cho các môn học:

  • Thực tập Điện thân xe - Tiện nghi ô tô.
  • Chẩn đoán và sửa chữa hệ thống điện điều khiển ô tô.
Kịch bản bài tập thực hành mẫu:
1. Giảng viên cài đặt Pan số 03 (Tạo hở mạch chân cực S trên motor gạt nước).
2. Sinh viên vận hành: Bật gạt mưa LO/HI -> Bình thường; Bật OFF -> Cần gạt dừng ngay giữa kính, không về vị trí mép.
3. Sinh viên đo kiểm: Tra sơ đồ mạch -> Đo điện áp chân S -> Phát hiện mất nguồn thường trực -> Xác định chính xác tiếp điểm cam hoặc đứt dây nguồn cấp phanh.

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

[Bảng hạch toán chi phí chế tạo mô hình]
- Cụm linh kiện tháo xe Camry 2005 (Công tắc, motor, relay, đèn): 8.500.000 VNĐ
- Khung giá đỡ sắt hộp, bánh xe có khóa, sơn tĩnh điện:            2.800.000 VNĐ
- Bảng mạch mica cách điện, in decal sơ đồ màu:                   1.800.000 VNĐ
- Dây điện AVSS ô tô, giắc cắm, cọc đo test points, cầu chì:      1.500.000 VNĐ
- Bộ nguồn DC 12V 30A chuyển đổi công nghiệp:                     1.200.000 VNĐ
-------------------------------------------------------------------------------
TỔNG CHI PHÍ:                                                    15.800.000 VNĐ
(So với mô hình nhập khẩu thương mại tương đương: 80.000.000 - 120.000.000 VNĐ)
-> Tiết kiệm ngân sách đào tạo: ~80% - 85%.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Mô hình hiện tại tập trung vào kiến trúc điều khiển rơ-le dây truyền thống (Hard-wired Relay Logic), chưa tích hợp giao thức truyền thông mạng CAN (Controller Area Network) và LIN (Local Interconnect Network) để điều khiển các hộp điều khiển điện tử multiplex hiện đại.
  • Hướng phát triển:
    1. Tích hợp vi điều khiển Arduino/ESP32 để xây dựng hộp tạo pan tự động điều khiển qua smartphone/máy tính bảng của giảng viên.
    2. Nâng cấp mô phỏng hệ thống điều khiển gập gương tự động, chống kẹt cửa sổ điện (Anti-pinch Power Window) và đèn pha tự động bật tắt thông qua cảm biến quang trở (Auto Light Sensor).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô: Tiếp cận trực quan cấu tạo cơ điện, rèn luyện kỹ năng đọc mạch điện EWD, thành thạo kỹ thuật đo kiểm VOM và tư duy chẩn đoán hư hỏng thực tế.
  • Giảng viên và Nhà trường: Có một trang thiết bị dạy nghề trực quan, bền vững, an toàn cao với chi phí bảo trì thấp, nâng cao chất lượng giờ học thực hành.
  • Kỹ thuật viên tại các Gara sửa chữa: Dễ dàng tra cứu sơ đồ chân, hiểu rõ cơ chế khóa âm/khóa dương của hệ thống nâng hạ kính và khóa cửa để đấu nối các bộ phụ kiện ngoài (như cụm gập gương tự động, báo trộm thông minh).

Câu hỏi thường gặp

1. Yêu cầu nguồn điện để vận hành mô hình là gì?

Mô hình hoạt động dựa trên nguồn điện một chiều $12\text{V DC}$ với dòng điện cung cấp liên tục tối thiểu $25\text{A}$ đến $30\text{A}$. Có thể sử dụng ắc quy chì-axit $12\text{V} - 45\text{Ah}$ hoặc bộ nguồn xung chuyển đổi tổ ong AC 220V sang DC 12V 30A có tích hợp quạt tản nhiệt.

2. Làm thế nào để phân biệt mạch điều khiển nâng hạ kính khóa dương và khóa âm?

  • Khóa dương (Positive Lock): Công tắc chính (Master Switch) điều khiển ngắt đường cấp nguồn dương (+12V) đến các công tắc đơn hành khách.
  • Khóa âm (Ground/Negative Lock): Công tắc chính điều khiển ngắt đường tiếp mát (Ground) từ cụm công tắc phụ trở về thân xe. Hệ thống trên Toyota Camry 2005 chủ yếu sử dụng dạng khóa âm trực tiếp tại công tắc tổng.

3. Tại sao khi thay thế bóng đèn xi-nhan sợi đốt bằng đèn LED thì đèn lại chớp rất nhanh?

Bộ chớp xi-nhan (Flasher Relay) cơ điện hoặc bán dẫn được cân chỉnh dòng tải định mức (thường là $2 \times 21\text{W} + 5\text{W} \approx 3.9\text{A}$). Bóng đèn LED có công suất tiêu thụ rất nhỏ ($\approx 2 - 5\text{W}$), làm giảm dòng điện qua mạch, khiến IC bộ chớp nhận diện sai là đang bị đứt bóng đèn và tự động tăng gấp đôi tần số chớp để báo nguy cho tài xế. Khắc phục bằng cách mắc thêm điện trở tải giả (Load Resistor) $6\Omega - 50\text{W}$ song song với bóng LED.

4. Chi phí bảo dưỡng và thay thế định kỳ mô hình có cao không?

Chi phí vận hành rất thấp vì các linh kiện là đồ cơ điện nguyên bản của Toyota có độ bền vượt trội. Định kỳ 6 tháng chỉ cần kiểm tra siết lại các cọc ốc đấu dây, tra mỡ tiếp điểm tại các cụm công tắc chuyển mạch và kiểm tra dung dịch bình ắc quy đệm.

Kết luận

Đề tài tốt nghiệp "Bảo dưỡng, sửa chữa mô hình hệ thống điện thân xe Toyota Camry 2005" của nhóm sinh viên Trường Cao đẳng Kỹ thuật Cao Thắng đã giải quyết thành công bài toán cầu nối giữa lý thuyết mạch điện ô tô trừu tượng và kỹ năng thực hành chẩn đoán tại xưởng dịch vụ. Bằng việc phục hồi, module hóa và xây dựng hệ thống đo kiểm hoàn chỉnh trên khung giá đỡ trải phẳng, mô hình không chỉ là minh chứng xuất sắc cho năng lực nghiên cứu ứng dụng của sinh viên ngành Công nghệ Ô tô mà còn là một học cụ đào tạo nghề có giá trị thực tiễn, kinh tế và tính sư phạm rất cao.
