Tổng quan về giáo trình

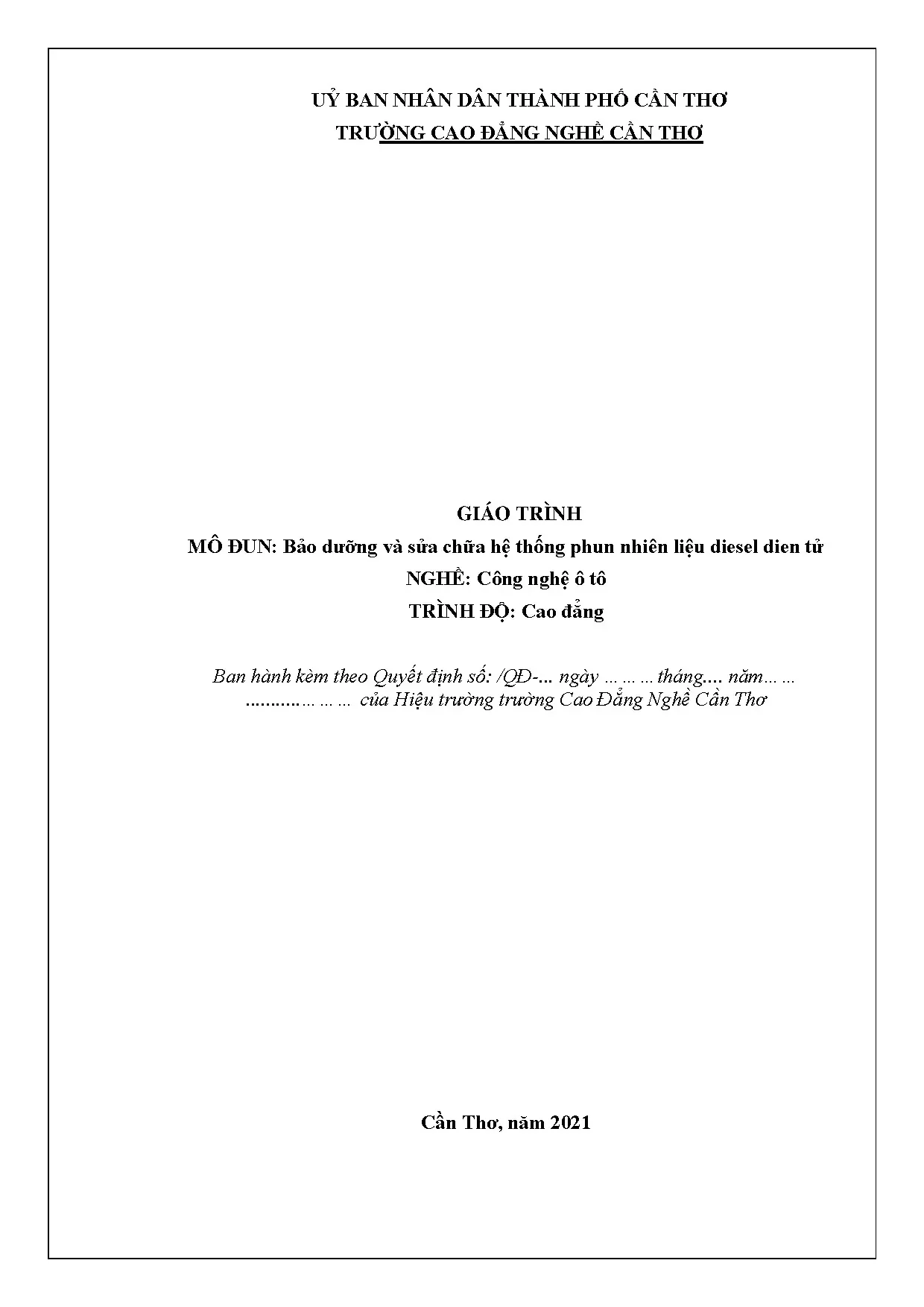

Giáo trình Bảo dưỡng và sửa chữa hệ thống phun nhiên liệu diesel điện tử (Mã số mô đun: MĐ 26, tên gọi chi tiết trong chương trình: Sửa chữa và bảo dưỡng bơm cao áp điều khiển điện tử) được biên soạn bởi tập thể tác giả thuộc Trường Cao đẳng Nghề Cần Thơ, do Nguyễn Quốc Cường chủ biên cùng sự tham gia của Hồ Anh Tuấn, ban hành năm 2021. Mô đun này thuộc khối kiến thức chuyên môn nghề bắt buộc trong chương trình đào tạo nghề Công nghệ ô tô trình độ Cao đẳng, được bố trí giảng dạy tại học kỳ V với tổng thời lượng 60 giờ (gồm 30 giờ lý thuyết, 27 giờ thực hành và 3 giờ kiểm tra). Môn học được tổ chức song song với các học phần như Chẩn đoán ô tô, Sửa chữa - bảo dưỡng hệ thống phun xăng điện tử và Công nghệ phục hồi chi tiết trong sửa chữa ô tô.

Mục tiêu học tập của giáo trình tập trung trang bị cho người học năng lực nhận dạng cấu tạo, giải thích nguyên lý hoạt động, thực hiện quy trình tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các dòng bơm cao áp điều khiển điện tử (PE, VE) và hệ thống phun dầu tích áp Common Rail theo đúng tiêu chuẩn kỹ thuật của nhà sản xuất. Bên cạnh đó, giáo trình hướng đến việc rèn luyện kỹ năng phân tích hiện tượng, xác định nguyên nhân hư hỏng và thao tác an toàn lao động trong môi trường xưởng cơ khí động lực.

Cấu trúc giáo trình được thiết kế theo phương thức mô đun hóa, phân bổ thành 5 bài học chính từ kiến thức khái quát đến kỹ năng chuyên sâu và chẩn đoán lỗi. Điểm đặc sắc của tài liệu là sự kết hợp chặt chẽ giữa thông số kỹ thuật thực nghiệm, bảng biểu quy trình thao tác và sơ đồ mạch điện điều khiển của các hãng sản xuất thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm 5 bài học trọng tâm được sắp xếp theo trình tự phát triển của công nghệ phun dầu diesel:

  • Bài 1: Khái quát động cơ phun dầu điện tử (8 giờ: 4 giờ lý thuyết, 4 giờ thực hành): Trình bày nhiệm vụ, yêu cầu kỹ thuật của hệ thống EFI-Diesel; phân loại hệ thống EFI-Diesel kiểu thông thường và kiểu có ống phân phối (Common Rail); quy trình tháo lắp bơm PE, VE ra khỏi động cơ; nhận dạng các cảm biến và cơ cấu chấp hành (SPV, TCV, SCV, EDU, ECU).
  • Bài 2: Bảo dưỡng và sửa chữa hệ thống nhiên liệu dùng bơm PE điều khiển bằng điện tử (8 giờ: 4 giờ lý thuyết, 4 giờ thực hành): Cấu tạo và nguyên lý của bơm cao áp tập trung PE; hoạt động của cơ cấu điều ga điện từ với lõi thép di động, cảm biến tốc độ; phương pháp xả khí hệ thống nhiên liệu; kỹ thuật kiểm tra hao mòn cặp piston - xylanh, van triệt hồi; phương pháp cân chỉnh lưu lượng, áp suất và thời điểm phun trên thiết bị chuyên dùng.
  • Bài 3: Bảo dưỡng và sửa chữa hệ thống nhiên liệu dùng bơm VE điều khiển bằng điện tử (8 giờ: 4 giờ lý thuyết, 3 giờ thực hành, 1 giờ kiểm tra): Cấu tạo bơm VE loại một piston hướng trục (áp suất tối đa ~80 MPa) và loại nhiều piston hướng kính (áp suất tối đa ~130 MPa); nguyên lý van điều khiển lượng phun SPV (loại thông thường và loại trực tiếp), van điều khiển thời điểm phun TCV; các phép đo điện trở van, kiểm tra rò rỉ và quy trình sửa chữa phục hồi.
  • Bài 4: Bảo dưỡng và sửa chữa hệ thống phun dầu điện tử Common Rail (24 giờ: 12 giờ lý thuyết, 11 giờ thực hành, 1 giờ kiểm tra): Lịch sử phát triển và cấu trúc hệ thống Common Rail; chi tiết vùng áp suất thấp (thùng chứa, bơm tiếp vận, lọc nhiên liệu có bơm tay và cảm biến cảnh báo nước); chi tiết vùng áp suất cao (bơm cao áp 3 piston 1ND-TV hướng kính lệch $120^\circ$, ống phân phối Rail, cảm biến áp suất PCR1, van giới hạn áp suất, van điều khiển áp suất PCV); hệ thống điện tử với các mạch tín hiệu đầu vào (VPA, VTA, G, Ne, THW, THA, THF, PCR1, VG, SPD, STP, PIM, EGR, STA) và tín hiệu đầu ra điều khiển van SCV, kim phun, mô tơ bướm ga.
  • Bài 5: Chẩn đoán hệ thống phun dầu điện tử (12 giờ: 6 giờ lý thuyết, 5 giờ thực hành, 1 giờ kiểm tra): Nhận diện triệu chứng hư hỏng của hệ thống EFI-Diesel và Common Rail; quy trình kiểm tra van SCV, van điều áp, kim phun; kỹ thuật khai thác thiết bị chẩn đoán (máy TEST SCAN) để đọc dữ liệu động và phân tích mã lỗi hệ thống.

Progression logic của giáo trình đi từ việc nâng cấp hệ thống điều khiển điện tử trên nền tảng bơm cao áp cơ khí truyền thống (bơm PE, VE) đến hệ thống phun nhiên liệu điều khiển độc lập áp suất và thời điểm phun (Common Rail), kết thúc bằng phương pháp chẩn đoán chuyên biệt.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý nhiệt động lực học và thủy lực ứng dụng trong động cơ đốt trong:

  • Nguyên lý phun tơi sương nhiên liệu ở áp suất cao và quy luật phân bố dòng khí trong buồng cháy.
  • Cơ chế điều khiển động cơ diesel theo chu trình vòng kín và vòng hở thông qua tín hiệu cảm biến và bộ xử lý trung tâm ECU/EDU.
  • Nguyên lý điện từ học ứng dụng trong cơ cấu điều ga điện từ của bơm PE, cuộn dây van điện từ SPV/TCV và van tỉ lệ SCV.
  • Cơ chế phân tách hai vùng áp suất độc lập: vùng nạp áp suất thấp ($2 \div 7 \text{ kg/cm}^2$) và vùng tích trữ áp suất cao ($1350 \div 1800 \text{ bar}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo lắp các cụm bơm cao áp PE, VE và hệ thống Common Rail đúng trình tự kỹ thuật; thực hiện xả không khí (xả air) theo nguyên tắc từ thùng nhiên liệu, bầu lọc thô, bầu lọc tinh, khoang bơm đến đường ống cao áp vòi phun.
  • Kỹ năng phân tích (Analytical skills): Đo đạc và đánh giá mức độ mòn của cặp piston - xylanh (dạng mòn cào xước $5 \div 6 \text{ mm}$, độ sâu $24 \div 27 \text{ }\mu\text{m}$ ở lỗ nạp); đo kiểm tra áp suất nén (yêu cầu đạt $250 \text{ kg/cm}^2$, duy trì trong 10 giây không tụt quá $20 \text{ kg/cm}^2$ để xác định độ kín van triệt hồi); phân tích các thông số dạng sóng và điện áp điều khiển van SPV trực tiếp ($160 \div 190 \text{ V}$ khi mở, duy trì $60 \div 80 \text{ V}$).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành bàn thử chuyên dùng để cân chỉnh lưu lượng các nhánh bơm PE ở tốc độ $500 \text{ vòng/phút}$ với 100 chu trình phun; kiểm tra góc lệch pha phân bơm ($90^\circ$ đối với bơm 8 nhánh, $120^\circ$ đối với bơm 6 nhánh, $180^\circ$ đối với bơm 4 nhánh); sử dụng thiết bị quét TEST SCAN để đọc lỗi, xóa lỗi và nhập mã định danh kim phun (injector code) sau khi thay thế.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp (Integrated Vocational Pedagogy) kết hợp giảng dạy lý thuyết chuyên môn và rèn luyện kỹ năng thực hành tại xưởng theo tỷ lệ thời gian cân bằng (30 giờ lý thuyết : 27 giờ thực hành).

  • Tổ chức học tập và thực hành: Học viên được bố trí làm việc theo từng nhóm nhỏ từ 2 đến 4 người. Mỗi vị trí thực hành được trang bị đầy đủ bộ dụng cụ tháo lắp ô tô chuyên dùng cho bơm PE, VE, khay đựng chi tiết, dầu rửa diesel, thiết bị tạo áp kế chịu tải đến $500 \text{ kg/cm}^2$, đồng hồ vạn năng (VOM) và máy chẩn đoán.
  • Bài tập và tình huống thực tế: Các bài tập thực hành được phân bổ từ cơ bản đến phức tạp, bao gồm: tháo lắp bơm cao áp ra khỏi động cơ dựa trên dấu định thời trục cam và bánh đà; đo kiểm tra điện trở cuộn dây van SPV và van TCV (tiêu chuẩn $1,5 \div 1,7\text{ }\Omega$ ở $20^\circ\text{C}$); xử lý các lỗi động cơ thực tế như hiện tượng xả khói đen, khó khởi động, mất ga, máy nổ róc hoặc chết máy khi động cơ nóng.
  • Phương pháp đánh giá: Đánh giá kết quả học tập bao gồm điểm kiểm tra định kỳ (3 giờ phân bổ tại các bài 3, 4, 5) và đánh giá kỹ năng liên tục thông qua bài tập thực hành. Tiêu chí đánh giá dựa trên mức độ chuẩn xác của thao tác kỹ thuật, tính an toàn lao động, độ sạch sẽ của chi tiết và kết quả đo đạc đối chiếu với sổ tay bảo dưỡng.
  • Hướng dẫn tự học: Học viên cần đọc trước tài liệu tham khảo, đối chiếu các sơ đồ mạch điện cấp nguồn ECU, sơ đồ chân tín hiệu cảm biến (VPA, Ne, G, THW, PCR1) và nghiên cứu các thông số kỹ thuật tiêu chuẩn trước khi tiến hành đo kiểm tại xưởng.

Điểm nổi bật và cập nhật

  • Cập nhật tiến trình công nghệ: Giáo trình phản ánh lịch sử và các giai đoạn phát triển của hệ thống Common Rail từ phòng thí nghiệm năm 1993 đến khi hãng Bosch sản xuất hàng loạt năm 1997 trên xe Alfa Romeo và Mercedes Benz ($1350 \text{ bar}$), ứng dụng trên xe tải Renault năm 1999 ($1400 \text{ bar}$), thế hệ thứ hai năm 2001 ($1600 \text{ bar}$ trên Volvo, BMW), và bước phát triển của hãng Denso năm 2002 đạt áp suất $1800 \text{ bar}$ với công nghệ phun 5 lần trong một kỳ nổ nhằm đáp ứng tiêu chuẩn khí thải Euro IV.
  • Cập nhật cấu trúc điều khiển điện tử hiện đại: Giáo trình chi tiết hóa các cơ cấu chấp hành cải tiến như van SPV điều khiển trực tiếp dùng bộ khuếch đại EDU ở mức điện áp cao ($160 \div 190 \text{ V}$), van điều khiển hút SCV (Suction Control Valve) trên đường nạp của bơm cao áp thay thế cơ cấu điều khiển xả áp truyền thống, và mô hình bơm cao áp 3 piston hướng kính lệch $120^\circ$ (kiểu 1ND-TV).
  • Tính liên hệ thực tiễn và ký hiệu các hãng xe: Giáo trình liệt kê quy ước tên gọi hệ thống nhiên liệu Common Rail của các hãng xe phổ biến trên thị trường: CDI/CRD (Daimler Chrysler/Jeep), JTD (Fiat Group), CRDi (Hyundai, Kia), Duratorq/PowerStroke (Ford), VCDi (GM Daewoo/Chevrolet), HDi (Peugeot Citroen), NEO-Di (Nissan), D-engine (BMW), giúp sinh viên dễ dàng nhận diện và tra cứu tài liệu sửa chữa của từng dòng xe.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Giáo trình phục vụ trực tiếp cho sinh viên hệ Cao đẳng nghề ngành Công nghệ ô tô tại học kỳ V, hoặc học viên các lớp kỹ thuật viên chẩn đoán và sửa chữa hệ thống điện - điện tử ô tô.
  • Điều kiện tiên quyết (Prerequisites): Trước khi tiếp cận giáo trình này, người học cần hoàn thành các môn học cơ sở và chuyên môn bao gồm: Điện kỹ thuật, Điện tử cơ bản, Cơ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật/Vẽ AutoCAD, An toàn lao động, Công nghệ khí nén thủy lực ứng dụng, Sửa chữa - bảo dưỡng hệ thống nhiên liệu động cơ điêzen (cơ khí), Sửa chữa - bảo dưỡng trang bị điện ô tô, và Hệ thống khởi động - đánh lửa.
  • Giảng viên: Giáo trình là tài liệu giảng dạy chính thức để biên soạn bài giảng lý thuyết, giáo án tích hợp, phiếu hướng dẫn thực hành và xây dựng ngân hàng đề thi kiểm tra kỹ năng nghề.
  • Kỹ thuật viên và cán bộ kỹ thuật: Dùng làm tài liệu tham khảo để tra cứu quy trình tháo lắp, giá trị điện trở tiêu chuẩn của các van điện từ, áp suất làm việc và phương pháp chẩn đoán mã lỗi tại các xưởng sửa chữa ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?
Tài liệu được xây dựng chuẩn hóa cho học sinh, sinh viên bậc Cao đẳng nghề chuyên ngành Công nghệ ô tô và kỹ thuật viên ngành dịch vụ sửa chữa ô tô cần bồi dưỡng chuyên môn về động cơ diesel điện tử.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?
Học viên cần nắm vững kiến thức về cơ học, điện kỹ thuật, điện tử cơ bản, đo lường dung sai, kỹ thuật an toàn và cấu tạo hệ thống nhiên liệu diesel cơ khí truyền thống.

3. Điểm khác biệt cốt lõi giữa hệ thống PE/VE điện tử và hệ thống Common Rail trong giáo trình là gì?
Hệ thống PE/VE điện tử sử dụng ECU điều khiển cơ cấu điều ga điện từ hoặc van SPV/TCV trên nền tảng bơm tạo áp kết hợp phân phối; trong khi hệ thống Common Rail dự trữ nhiên liệu áp suất cao trong ống phân phối độc lập và điều khiển thời điểm/lượng phun trực tiếp tại từng kim phun điện từ.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?
Người học cần kết hợp đọc hiểu sơ đồ nguyên lý mạch điện (các chân tín hiệu cảm biến như VPA, Ne, G, PCR1) với việc quan sát, thực hành tháo lắp, kiểm tra thông số điện trở cuộn dây van ($1,5 \div 1,7\text{ }\Omega$) và thao tác xả khí đúng kỹ thuật.

5. Giáo trình có kèm theo tài liệu bổ trợ hoặc hướng dẫn thực hành không?
Cuối giáo trình cung cấp danh mục tài liệu tham khảo chuyên ngành, hệ thống câu hỏi ôn tập lý thuyết và các bảng quy trình tháo lắp, kiểm tra từng bước chi tiết kèm theo tiêu chuẩn thông số kỹ thuật.

Kết luận

Giáo trình Bảo dưỡng và sửa chữa hệ thống phun nhiên liệu diesel điện tử (MĐ 26) của Trường Cao đẳng Nghề Cần Thơ là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện từ cấu tạo, nguyên lý hoạt động đến quy trình tháo lắp, kiểm tra, sửa chữa và chẩn đoán các hệ thống phun nhiên liệu diesel tiên tiến (bơm PE điện tử, bơm VE điện tử và Common Rail). Lộ trình đào tạo được xây dựng từ nhận dạng tổng quan, thực hành chuyên sâu từng hệ thống đến phân tích lỗi bằng máy chẩn đoán. Để phục vụ tốt quá trình học tập, người học nên khai thác danh mục tài liệu tham khảo và sổ tay hướng dẫn sửa chữa (Service Manual) được trích dẫn ở cuối giáo trình.
