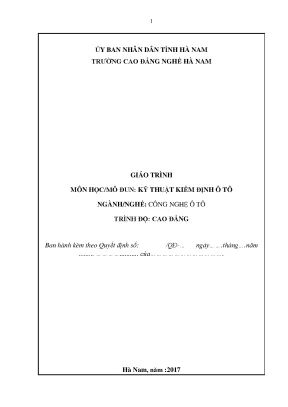

1 ỦY BAN NHÂN DÂN TỈNH HÀ NAM TRƯỜNG CAO ĐẲNG NGHỀ HÀ NAM GIÁO TRÌNH MÔN HỌC/MÔ ĐUN: KỸ THUẬT KIỂM ĐỊNH Ô TÔ NGÀNH/NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG Ban hành kèm theo Quyết định số: /QĐ-… ngày……. Hà Nam, năm :2017 2 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dẫn dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. Mã tài liệu: MĐ 38 LỜI GIỚI THIỆU Trong những năm qua, dạy nghề đã có những bước tiến vượt bậc cả về số lượng và chất lượng, nhằm thực hiện nhiệm vụ đào tạo nguồn nhân lực kỹ thuật trực tiếp đáp ứng nhu cầu xã hội.
Cùng với sự phát triển của khoa học công nghệ trên thế giới và sự phát triển kinh tế xã hội của đất nước, ở Việt Nam các phương tiện giao thông ngày một tăng đáng kể về số lượng do được nhập khẩu và sản xuất lắp ráp trong nước. Nghề Công nghệ ô tô đào tạo ra những lao động kỹ thuật nhằm đáp ứng được các vị trí việc làm hiện nay như sản xuất, lắp ráp hay bảo dưỡng sửa chữa các phương tiện giao thông đang được sử dụng trên thị trường, để người học sau khi tốt nghiệp có được năng lực thực hiện các nhiệm vụ cụ thể của nghề thì chương trình và giáo trình dạy nghề cần phải được điều chỉnh phù hợp với thực tiễn. Chương trình khung quốc gia nghề Công nghệ ô tô đã được xây dựng trên cơ sở phân tích nghề, phần kỹ thuật nghề được kết cấu theo các môđun. Để tạo điều kiện thuận lợi cho các cơ sở dạy nghề trong quá trình thực hiện, việc biên soạn giáo trình kỹ thuật nghề theo theo các môđun đào tạo nghề là cấp thiết hiện nay.
Mô đun 38: Kỹ thuật kiểm định ô tô là mô đun đào tạo nghề được biên soạn theo hình thức tích hợp lý thuyết và thực hành. Trong quá trình thực hiện, nhóm biên soạn đã tham khảo nhiều tài liệu công nghệ ô tô trong và ngoài nước, kết hợp với kinh nghiệm trong thực tế sản xuất. Mặc dầu có rất nhiều cố gắng, nhưng không tránh khỏi những khiếm khuyết, rất mong nhận được sự đóng góp ý kiến của độc giả để giáo trình được hoàn thiện hơn. Xin chân thành cảm ơn! 3 Tham gia biên soạn 1.
Ninh Văn Hào Chủ biên 2. Nguyễn Quang Hiển Đồng chủ biên 3. Nguyễn Đình Hoàng Thành viên 4. Nguyễn Thanh Tùng Thành viên 5.
Nguyễn Thị Thu Hằng Thành viên 6. Phan Hưng Long Thành viên 7. Trần Văn Thịnh Thành viên 8. Bùi Đình Hiệp Thành viên MỤC LỤC Bìa 1 Tuyên bố bản quyền 2 Lời giới thiệu 3 Mục lục 4 Giới thiệu mô đun 5 Bài 1 Phương pháp kiểm tra nhận dạng tổng quát 6 1.1 Kiểm tra biển số đăng ký xe ô tô 6 1.4 Kiểm tra màu sơn, lớp sơn 11 1.5 Kiểm tra những thay đổi về kết cấu tổng thành 11 1.6 Kiểm tra tổng quát 11 Bài 2.
Kiểm tra hệ thống truyền lực 14 2.1 Sơ đồ các cụm chính của hệ thống truyền lực 14 2.2 Kiểm tra trạng thái kỹ thuật của hệ thống truyền lực 15 Bài 3. Kiểm tra hệ thống treo 18 3.1 Sơ lược về hệ thống treo 18 3.2 Kiểm tra hệ thống treo 19 4 Bài 4. Kiểm tra hệ thống phanh 23 4.1 Sơ lược về hệ thống phanh 23 4.2 Kiểm tra trạng thái kỹ thuật hệ thống phanh 23 Bài 5.1 Kiểm tra vô lăng 29 5.2 Kiểm tra trục lái 29 5.3 Kiểm tra cơ cấu lái 29 5.4 Kiểm tra khớp cầu và khớp chuyển hướng 30 5.5 Kiểm tra thanh và cần dẫn động lái 30 5.6 Kiểm tra ngõng quay lái 30 5.7 Kiểm tra hệ trợ lực lái 30 5.8 Kiểm tra bánh xe 31 5.9 Kiểm tra độ trượt ngang của bánh xe dẫn hướng 31 Bài 6. Kiểm tra hệ thống điện và tín hiệu an toàn 32 6.1 Kiểm tra động cơ và các hệ thống liên quan 32 6.2 Kiểm tra đèn chiếu sáng phía trước 35 6.3 Kiểm tra các loại đèn tín hiệu 36 Bài 7.
Thiết bị kiểm định 39 7.1 Thiết bị kiểm tra đồng hồ tốc độ 39 7.2 Thiết bị kiểm tra đèn chiếu sáng phía trước 39 7.3 Thiết bị phân tích khí xả 40 7.4 Thiết bị đo độ ồn 47 7.5 Thiết bị kiểm tra phanh 49 7.6 Thiết bị kiểm tra lực ngang 50 7.7 Thiết bị kiểm tra độ chụm và góc đặt bánh xe 51 Tài liệu tham khảo 56 Danh sách Ban chủ nhiệm 57 5 MÔ ĐUN: KỸ THUẬT KIỂM ĐỊNH Mã mô đun: MĐ 38 Giới thiệu mô đun Mô đun Kỹ thuật kiểm định là mô đun chuyên môn nghề, mang tính tích hợp giữa kiến thức và kỹ năng thực hành kiểm tra xác định tình trạng kỹ thuật của các hệ thống trên xe ô tô; nội dung mô đun trình bày phương pháp nhận dạng tổng quát về ô tô, phương pháp kiểm tra các hệ thống trên ô tô. Đồng thời mô đun cũng trình bày hệ thống các bài tập, bài thực hành cho từng bài dạy và bài thực hành khi kết thúc mô đun. Học xong mô đun này, học viên có được những kiến thức và kỹ năng cơ bản về kiểm định chất lượng lưu hành ô tô và có kỹ năng thực hiện xử lý một số hư hỏng thông thường của ô tô để đảm bảo kỹ thuật cho ô tô hoạt động. BÀI 1: PHƯƠNG PHÁP KIỂM TRA NHẬN DẠNG TỔNG QUÁT Mã bài: MĐ38-1 A.
Mục tiêu - Nhận dạng và kiểm định được chất lượng tổng quát trên ôtô - Phát biểu được hiện tượng, nguyên nhân và yêu cầu sửa chữa khắc phục biển đăng ký, số khung, số động cơ, màu sơn xe, và những thay đổi tổng thành - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên.1 CÁC QUY ĐỊNH CỦA LUẬT VỀ NHẬN DẠNG TỔNG QUÁT XE Ô TÔ 1.2 CÁCH ĐỌC TRA CỨU THÔNG TIN XE THÔNG QUA SỐ KHUNG VÀ SỐ MÁY 1.3 CÁC HẠNG MỤC KIỂM TRA TỔNG QUÁT XE Ô TÔ 1.1 Biển số đăng ký xe ô tô Mỗi xe có 2 biển biển ngắn lắp phía sau, biển dài lắp phía trước, ngoài ra xe khách và xe tải phải kẻ biển số trên thành xe (đặc biệt có một số xe chỉ lắp được biển số dài). Biển số phải được kẹp chặt và lắp đúng vị trí quy định, không được cong vênh, nứt gãy. Biển số xe được làm bằng hợp kim nhôm sắt, có dạng hình chữ nhật hoặc hơi vuông, trên đó có in những con số và chữ cho biết: vùng và địa phương quản lý, các con số cụ thể khi tra trên máy tính còn cho biết danh tính người chủ hay đơn vị đã mua nó, thời gian mua nó. Đặc biệt trên đó còn có hình Quốc huy dập nổi của Việt Nam.2 Nhận dạng biển số đăng ký xe ô tô Màu sơn, nội dung của biển số theo quy định số 1549/C11(C26) ngày 26/10/1995 của tổng cục cảnh sát nhân dân - Bộ nội vụ.
Màu sơn: Nền biển màu trắng, chữ màu đen là xe thuộc sở hữu cá nhân và xe của các doanh nghiệp. Nền biển màu xanh dương, chữ màu trắng là biển xe của các cơ quan hành chính sự nghiệp. Nền biển màu đỏ, chữ màu trắng là xe quân đội, xe của các doanh nghiệp quân đội. Nền biển màu vàng chữ trắng là xe thuộc Bộ tư lệnh Biên phòng Nền biển màu vàng chữ đen là xe cơ giới chuyên dụng làm công trình.
Nội dung của biển số: bao gồm mã số đầu và mã số thứ tự Xe dân sự: Hai mã số đầu trên biển số xe được quy định cho từng địa phương ví dụ: thành phố Hà Nội mã số đầu trên biển số từ 29 – 33, thành phố Hồ Chí Minh mã số đầu từ 50 – 59, tỉnh Vĩnh Phúc mã số đầu trên biển là 88. Ví dụ một xe ô tô có biển số là 30K 6789 thì chủ xe đăng ký tại Hà Nội, số 6789 là số thứ tự của xe đã đăng ký. Xe các cơ quan thuộc Bộ quốc phòng: Do Bộ Quốc phòng cấp cho các đơn vị, cơ quan thuộc lực lượng vũ trang do Bộ quản lý. Biển xe gồm mã (2 chữ cái ) và 4 chữ số (biểu thị thứ tự).
Ví dụ: BB 6789 BB là Binh chủng tăng thiết giáp, 6789 là số thứ tự của xe đã đăng ký. Biển số 80: Biển xe có 2 mã số đầu là 80 do Cục Cảnh sát Giao thông đường bộ, đường sắt (C26) thuộc Bộ Công an, cấp cho các cơ quan sau: 1. Các ban của Trung ương Đảng 2. Văn phòng Chủ tịch nước 3.
Văn phòng Quốc hội 4. Văn phòng Chính phủ 5. Bộ Công an 6. Xe phục vụ các uỷ viên Trung ương Đảng công tác tại Hà Nội và các thành viên Chính phủ 7.
Bộ Ngoại giao 7 8. Viện kiểm sát nhân dân 9. Thông tấn xã Việt Nam 10. Thanh tra Nhà nước 12.
Học viện Chính trị quốc gia 13. Ban quản lý Lăng Chủ tịch Hồ Chí Minh, Bảo tàng, khu Di tích lịch sử Hồ Chí Minh 14. Trung tâm lưu trữ quốc gia 15. Uỷ ban Dân số kế hoạch hoá gia đình (trước đây) 16.
Tổng công ty Dầu khí Việt Nam 17. Các đại sứ quán, tổ chức quốc tế và nhân viên 18. Người nước ngoài 19. Uỷ ban Chứng khoán Nhà nước 20.
Cục Hàng không dân dụng Việt Nam 21. Kiểm toán nhà nước Một số biển đặc biệt như 2 chữ cái đầu trên biển có chữ NN (nước ngoài) hoặc NG (ngoại giao) là cấp cho các cá nhân, tổ chức có yếu tố nước ngoài, trên cơ sở sự đề xuất của Đại sứ quán nước đó và sự đồng ý của Bộ Ngoại giao Từ ngày 6 tháng 12, 2010, các biển số xe tại Việt Nam tăng từ bốn lên năm chữ số (phần mở rộng) khi đăng ký mới (biển cũ vẫn dùng bình thường, và có thể đổi sang biển mới nếu có nhu cầu). Về biển số xe mới, kích thước vẫn giữ nguyên nhưng các dãy số mở rộng trên biển sẽ không liền kề nhau mà bị ngắt quãng. Theo đó 3 số đầu của biển sẽ liên tiếp nhau và được ngắt quãng bằng một dấu chấm rồi nối tiếp hai số cuối (VD: 88A-000.2 SỐ KHUNG Số khung khi trên xe được ấn định cho từng xe bởi nhà sản xuất nhằm phục vụ cho nhận biết xe và đăng ký.
