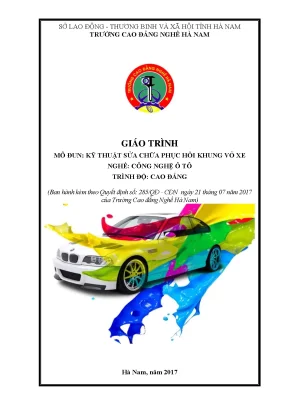

SỞ LAO ĐỘNG - THƢƠNG BINH VÀ XÃ HỘI TỈNH HÀ NAM TRƢỜNG CAO ĐẲNG NGHỀ HÀ NAM GIÁO TRÌNH MÔ ĐUN: KỸ THUẬT SỬA CHỮA PHỤC HỒI KHUNG VỎ XE NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo Quyết định số: 285/QĐ - CĐN ngày 21 tháng 07 năm 2017 của Trường Cao đẳng Nghề Hà Nam) Hà Nam, năm 2017 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể đƣợc phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo nghề và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 2 LỜI GIỚI THIỆU Trong nhiều năm gần đây tốc độ gia tăng số lƣợng và chủng loại ô tô ở nƣớc ta khá nhanh. Nhiều kết cấu hiện đại đã trang bị cho ô tô nhằm thỏa mãn càng nhiều nhu cầu của giao thông vận tải.
Trong đó hộp số tự động đƣợc thiết kế cho các dòng xe gọn và nhẹ nhằm tăng khả năng hoạt động trơn tru, tính cơ động và cải thiện tính kinh tế nhiên liệu cho xe. Hộp số đƣợc điều khiển điện tử về thời điểm sang số và áp suất dầu để hộp số tƣ động chọn số với các điều kiện và tốc độ khác nhau của xe. Vì vậy xe có thể hoạt động trơn tru tại các tốc độ khác nhau của xe. Để phục vụ cho học viên học nghề và thợ sửa chữa ô tô những kiến thức cơ bản về ký thuật sửa chữa phục hồi khung vỏ xe.
Với mong muốn đó giáo trình đƣợc biên soạn, nội dung giáo trình bao gồm bốn bài: Bài 1: Tổng quan về khung vỏ xe ô tô Bài 2: Sửa chữa phục hồi khung vỏ xe Bài 3: Tổng quan về sơn ô tô Bài 4: Kỹ thuật sơn ô tô Khi viết, tôi đã cố gắng biên soạn ngắn gọn, dễ hiểu với những thuật ngữ thông dụng. Hy vọng cuốn sách này sẽ giúp ích cho các bạn yêu nghề sửa chữa ô tô tìm hiểu, nghiên cứu để có thể tự hành nghề đƣợc. Đồng thời, cuốn sách này giúp các bạn đồng nghiệp làm công tác giảng dạy làm tài liệu tham khảo. Đối với học sinh, sinh viên học nghề sửa chữa ô tô trong trƣờng nghề dùng làm tài liệu học tập.
Các học sinh, sinh viên ra trƣờng có đƣợc tài liệu tham khảo khi hành nghề. Do đây là tài liệu đƣợc biên soạn lần đầu, mặc dù đã rất cố gắng nhƣng không thể tránh khỏi những sai sót. Rất mong nhận đƣợc ý kiến đóng góp của bạn đọc để lần tái bản sau đƣợc hoàn chỉnh hơn. Mọi ý kiến đóng góp xin đƣợc gửi về theo địa chỉ: Khoa Công nghệ ô tô - TRƯỜNG CAO ĐẲNG NGHỀ HÀ NAM Hà Nam, ngày….
năm 2017 Tham gia biên soạn 1 Nguyễn Quang Hiển Chủ biên 2 TH.S Nguyễn Đình Hoàng Đồng chủ biên 3 Phan Hƣng Long Thành viên 3 4 Nguyễn Thanh Tùng Thành viên MỤC LỤC Trang LỜI GIỚI THIỆU. 3 CHƢƠNG TRÌNH MÔ ĐUN. 7 BÀI 1: TỔNG QUAN VỀ KHUNG VỎ XE Ô TÔ. NHIỆM VỤ, YÊU CẦU VÀ PHÂN LOẠI KHUNG VỎ XE Ô TÔ.
KẾT CẤU KHUNG VỎ XE Ô TÔ. Kết cấu dạng khung vỏ rời. Kết cấu dạng khung vỏ chịu tải một phần. Kết cấu dạng khung vỏ chịu tải hoàn toàn.
VẬT LIỆU CHẾ TẠO KHUNG VỎ XE. 30 CÂU HỎI ÔN TẬP. 30 BÀI 2: SỬA CHỮA PHỤC HỒI KHUNG VỎ XE Ô TÔ. PHƢƠNG PHÁP KIỂM TRA XÁC ĐỊNH BIẾN DẠNG KHUNG VỎ VÀ CÁC TIÊU CHUẨN KỸ THUẬT.
Đo hai chiều khung vỏ xe. Đo đạc ba chiều thân vỏ xe. CÁC THIẾT BỊ KIỂM TRA, SỬA CHỮA KHUNG VỎ XE. Các thiết bị kiểm tra biến dạng khung vỏ xe.
Các thiết bị sửa chữa phục hồi khung vỏ xe. Các phƣơng pháp kiểm tra, sửa chữa khung vỏ xe. QUY TRÌNH KIỂM TRA, SỬA CHỮA PHỤC HỒI KHUNG VỎ XE. Qui trình sửa chữa thân vỏ xe bằng búa và đe tay.
Qui trình sửa chữa thân vỏ xe bằng máy hàn vòng đệm .3 Quy trình kéo nắn khung xe bằng thiết bị chuyên dùng. 53 CÂU HỎI ÔN TẬP. 62 BÀI TẬP THỰC HÀNH. Đánh giá mức độ hƣ hỏng và sử dụng dụng cụ, phƣơng tiện, vật liệu sửa chữa thân vỏ xe.: Thực hiện sửa chữa vỏ xe bằng búa và đe tay.
Thực hiện kéo nắn thân, khung xe. 67 BÀI 3: TỔNG QUAN VỀ SƠN Ô TÔ. CÔNG DỤNG VÀ CÁC THÀNH PHẦN CỦA SƠN. Các thành phần sơn ô tô.
Phân loại theo thành phần hoá học. Phân loại sơn theo tác dụng. CÁC CÔNG NGHỆ SƠN Ô TÔ. Sơn tĩnh điện, sơn điện ly.
83 CÂU HỎI ÔN TẬP. 83 BÀI 4: KỸ THUẬT SƠN Ô TÔ. KỸ THUẬT CHUẨN BỊ BỀ MẶT, PHA MÀU SƠN. Chuẩn bị bề mặt sơn.
Xử Lý Ban Đầu. Pha chọn, phối màu sơn. CÁC BIỆN PHÁP, DỤNG CỤ BẢO HỘ AN TOÀN KHI XỬ LÝ BỀ MẶT VÀ SƠN Ô TÔ. Dụng cụ bảo hộ an toàn.
Các biện pháp an toàn và vệ sinh công nghiệp. QUY TRÌNH THỰC HIỆN SƠN Ô TÔ. Quy trình chuẩn bị bề mặt sơn. Quy trình mài bóc lớp sơn.
Quy trình sơn. Quy trình sấy và làm khô sơn, đánh bóng bề mặt sơn. Phƣơng Pháp Đánh Bóng. 126 TÀI LIỆU THAM KHẢO.
133 6 CHƢƠNG TRÌNH MÔ ĐUN Tên mô đun: Kỹ thuật sửa chữa phục hồi khung vỏ và sơn ô tô M mô đun: MĐ 41 I. Vị trí, tính chất của mô đun - Vị trí của mô đun: mô đun đƣợc thực hiện sau khi học xong các môn học, mô đun sau: Pháp luật; Giáo dục thể chất; Giáo dục quốc phòng; Tin học; Ngoại ngữ; Điện kỹ thuật; Điện tử cơ bản; Cơ kỹ thuật; Vật liệu cơ khí; Dung sai lắp ghép và đo lƣờng kỹ thuật; Vẽ kỹ thuật; An toàn lao động;; Thực hành nguội cơ bản; Thực hành hàn cơ bản; Kỹ thuật chung về ô tô; Sửa chữa - bảo dƣỡng cơ cấu trục khuỷu- thanh truyền; Sửa chữa - bảo dƣỡng cơ cấu phân phối khí; Sửa chữa - BD hệ thống bôi trơn và làm mát; Sửa chữa - bảo dƣỡng hệ thống nhiên liệu động cơ đốt trong; Sửa chữa - bảo dƣỡng hệ thống khởi động và đánh lửa; Sửa chữa - bảo dƣỡng trang bị điện ô tô; Sửa chữa - bảo dƣỡng hệ thống truyền lực; Sửa chữa - bảo dƣỡng hệ thống di chuyển; Sửa chữa - bảo dƣỡng hệ thống lái; Sửa chữa - bảo dƣỡng hệ thống phanh. Mô đun này đƣợc bố trí giảng dạy ở học kỳ VI của khóa học và có thể bố trí dạy song song với các môn học, mô đun sau: Chẩn đoán ô tô; Sửa chữa - bảo dƣỡng hệ thống phun xăng điện tử;. - Tính chất của mô đun Mô đun chuyên môn nghề bắt buộc.
Mục tiêu của mô đun - Kiến thức: + Trình bày đƣợc nhiệm vụ, yêu cầu, phân loại, kết cấu khung vỏ xe ô tô. + Trình bày đƣợc quy trình kiểm tra, sửa chữa phục hồi khung vỏ xe ô tô. + Trình bày đƣợc công dụng của sơn ô tô, các thành phần và các loại sơn ô tô. + Trình bày đƣợc các kỹ thuật chuẩn bị bề mặt, kỹ thuật pha màu, công nghệ sơn, quy trình sơn, các biện pháp an toàn khi thực hiện sơn ô tô.
- Kỹ năng: + Nhận dạng đƣợc các loại kết cấu khung vỏ xe ô tô. + Sử dụng đƣợc các thiết bị, dụng cụ kiểm tra, sửa chữa phục hồi khung vỏ xe ô tô. + Kiểm tra, sửa chữa phục hồi đƣợc khung vỏ xe ô tô đạt yêu cầu kỹ thuật, đảm bảo thời gian. + Nhận biết, phân biệt đƣợc các loại sơn ô tô.
7 + Đánh bóng đƣợc bề mặt cần sơn, pha đƣợc màu sơn đúng và phun sơn đạt yêu cầu kỹ thuật, đảm bảo thời gian. - Năng lực tự chủ và trách nhiệm: + Có khả năng thực hiện độc lập hoặc làm việc theo nhóm để hoàn thành công việc sửa chữa phục hồi khung vỏ, sơn xe ô tô đạt yêu cầu kỹ thuật. + Tiếp nhận và xử lý các vấn đề chuyên môn trong phạm vi của môn học; chịu trách nhiệm đối với kết quả công việc, sản phẩm của mình. Đảm bảo an toàn và vệ sinh công nghiệp, phòng chống cháy nổ.
+ Đánh giá đƣợc chất lƣợng sản phẩm sau khi hoàn thành và kết quả thực hiện của các thành viên trong nhóm. Nội dung mô đun 8 BÀI 1: TỔNG QUAN VỀ KHUNG VỎ XE Ô TÔ M bài: MĐ 41 - 01 Giới thiệu Khung vỏ xe là một trong bốn tổng thành chính trên xe cùng với động cơ; hệ thống điện và hệ thống gầm. Do đó tác dụng của khung vỏ xe rất quan trọng đối với khkar năng vận hành, chuyên chở hành khách và hàng hoá, tính an toàn của xe khi tham gia giao thông. Kết cấu khung vỏ xe và vật liệu chế tạo khung vỏ xe sẽ quyết định đến chất lƣợng của các tiêu chí trên.
Mục tiêu của bài - Phát biểu đúng yêu cầu, nhiệm vụ và phân loại khung vỏ xe ô tô. - Trình bày đƣợc đặc tính của các loại vật liệu sử dụng chế tạo khung vỏ xe - Phân biệt đƣợc các dạng kết cấu khung vỏ xe. - Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô. - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên.
NHIỆM VỤ, YÊU CẦU VÀ PHÂN LOẠI KHUNG VỎ XE Ô TÔ 1. Nhiệm vụ Dựa vào mục đích sử dụng -> TK các loại khung vỏ xe khác nhau, tƣơng ứng với loại ôtô khác nhau: - Xe chở hàng hóa -> xe tải - Xe chở ngƣời -> xe bus ( > 9 ngƣời) ->xe ôtô con ( < 9 ngƣời) Cấu tạo ôtô gồm: - Hệ thống điện: điều khiển động cơ, các thiết bị phụ trợ khác trên xe - Động cơ: nguồn động lực chính của ôtô - Hệ thống gầm: gồm các hệ thống nhƣ treo, phanh, lái. - Khung vỏ: không gian chở ngƣời, hàng hóa, lắp đặt các hệ thống khác của ôtô Cấu tạo của khung vỏ xe: - Không gian cho ngƣời lái - Không gian cho hàng hóa - Kết cấu chịu tải Chức năng: - Kết cấu chịu tải 9 - Là cơ sở để bố trí, lắp đặt các cụm và các hệ thống trên xe. - Không gian cho hàng hóa và hành khách - Không gian cho ngƣời lái 1.
