Giới thiệu dự án

Hệ thống phanh đóng vai trò sống còn trong chuỗi kiểm soát an toàn chủ động của phương tiện giao thông đường bộ. Theo các báo cáo thống kê an toàn giao thông tại khu vực Châu Á, các sự cố kỹ thuật liên quan đến hệ thống phanh chiếm từ 40% đến 45% tổng số vụ tai nạn xuất phát từ nguyên nhân hỏng hóc cơ giới. Tại Việt Nam, quy chuẩn an toàn kỹ thuật phương tiện cơ giới luôn đặt hệ thống phanh làm trọng tâm kiểm định theo Nghị định 36/CP cùng các tiêu chuẩn chuyên ngành nghiêm ngặt.

       +-------------------------------------------------------------+
       |             HỆ THỐNG PHANH TOYOTA CAMRY (X-SPLIT)           |
       +------------------------------+------------------------------+
                                      |
                 +--------------------+--------------------+
                 |                                         |
     [DÒNG THỦY LỰC SỐ 1]                      [DÒNG THỦY LỰC SỐ 2]
     +-----------+-----------+                 +-----------+-----------+
     |                       |                 |                       |
[Bánh trước Phải]   [Bánh sau Trái]       [Bánh trước Trái]   [Bánh sau Phải]

Vấn đề kỹ thuật thực tế (Problem Statement)

Dòng xe sedan hạng D Toyota Camry (sử dụng các động cơ 1AZ-FE 2.0L, 2AR-FE 2.5L và 2GR-FE 3.5L V6) có mật độ lưu hành rất cao. Trong quá trình vận hành khắc nghiệt, hệ thống phanh thường xuyên đối mặt với các hư hỏng nghiêm trọng:

  • Suy giảm hiệu quả phanh do dầu phanh hút ẩm làm giảm điểm sôi, sinh bọt khí (hiện tượng "Air lock" hay xốp bàn đạp).
  • Hiện tượng rò rỉ áp suất tại cúp-pen xy lanh chính hoặc xy lanh công tác, gây trôi chân phanh.
  • Kẹt kẹp phanh (caliper slide pins) và mòn không đều má phanh (má phanh tiêu chuẩn 9 - 12 mm bị mòn vẹt quá giới hạn cho phép < 1.0 mm).
  • Cảm biến tốc độ bánh xe (Wheel Speed Sensor) và vành răng xung (Rotor/Tone Ring) bị bám bụi kim loại làm sai lệch tín hiệu điện áp xoay chiều gửi về ABS-ECU, dẫn đến hệ thống ABS báo lỗi vô hiệu hóa hoặc kích hoạt sai thời điểm.

Mục tiêu của đồ án

  1. Phân tích toàn diện kết cấu cơ khí và thủy lực của hệ thống phanh đĩa 4 bánh, mạch dầu chéo hai dòng độc lập (X-split) và bộ trợ lực chân không màng kép trên xe Toyota Camry.
  2. Giải mã thuật toán và cơ chế điều khiển thủy lực 3 chế độ (Tăng áp - Giữ áp - Giảm áp) của bộ chấp hành chống bó cứng bánh xe (ABS Modulator).
  3. Xây dựng quy trình chuẩn hóa SOP (Standard Operating Procedure) cho các công đoạn chẩn đoán mã lỗi (DTC), kiểm tra hình học vi mô đĩa phanh, bảo dưỡng định kỳ và đại tu xy lanh phanh chính.
  4. Đánh giá hiệu năng phanh thực tế trên bệ thử con lăn theo bộ tiêu chuẩn Châu Âu ECE-R13 và Tiêu chuẩn ngành 22 TCN 224-2000.

Giải pháp kỹ thuật và kết quả kỳ vọng

Đề tài tiếp cận bằng phương pháp giải tích kỹ thuật kết hợp thực nghiệm sửa chữa, chuẩn hóa bộ công cụ chẩn đoán chuyên dụng (Toyota Techstream, đồng hồ so đo độ đảo đĩa phanh, thiết bị đo áp suất thủy lực chuyên dụng). Kết quả kỳ vọng là bộ tài liệu quy trình kỹ thuật sửa chữa đạt độ chính xác tương đương cẩm nang sửa chữa chính hãng (Toyota Repair Manual), giúp rút ngắn thời gian khắc phục sự cố, duy trì hệ số trượt bánh xe tối ưu trong dải $10% - 30%$, đảm bảo tổng hiệu quả phanh đạt trên $50%$ trọng lượng toàn tải của xe.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hệ thống phanh trên các dòng xe du lịch đã trải qua nhiều giai đoạn phát triển kết cấu, thể hiện qua bảng so sánh dưới đây:

Tiêu chí kỹ thuật Phanh tang trống thủy lực Phanh đĩa cơ bản (Không ABS) Phanh đĩa trợ lực chân không tích hợp ABS (Toyota Camry)
Khả năng tản nhiệt Kém, dễ đọng nhiệt gây "Fading" Khá, tiếp xúc gió trực tiếp Tối ưu: Đĩa thông gió phía trước + xẻ rãnh thoát nhiệt má phanh
Độ nhạy thủy lực Trung bình, có độ trễ cơ khí guốc phanh Cao, tỷ lệ thuận áp suất xy lanh chính Rất cao, bổ sung trợ lực chân không và van phân phối EBD
Tự điều chỉnh khe hở Cơ cấu bánh cóc hoặc chốt tỳ cơ khí Vành cao su biến dạng đàn hồi Tự động hoàn toàn nhờ vòng đệm cao su (Piston Seal) biến dạng hồi vị
Ổn định khi phanh gấp Dễ bị khóa cứng bánh, mất lái hoàn toàn Dễ bị trượt lết trên đường trơn Tuyệt đối: Giữ hướng lái, chống văng đuôi nhờ ABS/VSC can thiệp 15-20 lần/s
Độ phức tạp bảo dưỡng Phức tạp, nhiều lò xo hồi vị Đơn giản, ít chi tiết lắp ghép Đòi hỏi quy trình xả khí chuẩn, thiết bị chẩn đoán điện tử chuyên sâu
                                [BÀN ĐẠP PHANH]
                                       |
                                       v
                           [BẦU TRỢ LỰC CHÂN KHÔNG]
                                       |
                                       v
                         [XY LANH PHANH CHÍNH KÉP]
                                       |
                    +------------------+------------------+
                    |                                     |
              (Dòng dầu 1)                           (Dòng dầu 2)
                    |                                     |
                    +---------> [BỘ CHẤP HÀNH ABS] <------+
                               (Van điện từ 3 vị trí)
                                       |
                   +-----------+-------+-------+-----------+
                   |           |               |           |
                   v           v               v           v
               [Bánh FL]   [Bánh RR]       [Bánh FR]   [Bánh RL]

Thiết kế hệ thống kỹ thuật

Hệ thống phanh trên Toyota Camry bao gồm 4 phân hệ chính hoạt động đồng bộ:

graph TD
    Pedal[Bàn đạp phanh] --> Booster[Bầu trợ lực chân không]
    EngineIntake[Áp suất âm đường ống nạp] --> Booster
    Booster --> MasterCyl[Xy lanh chính kiểu Tandem]
    MasterCyl -->|Buồng 1| ABS[Cụm van điện từ & Bơm hồi ABS]
    MasterCyl -->|Buồng 2| ABS
    Sensors[Cảm biến tốc độ 4 bánh xe] -->|Tín hiệu AC| ECU[ABS ECU / Skid Control ECU]
    ECU -->|Điều khiển dòng điện 0A / 2A / 5A| ABS
    ABS --> FL[Phanh trước Trái]
    ABS --> FR[Phanh trước Phải]
    ABS --> RL[Phanh sau Trái]
    ABS --> RR[Phanh sau Phải]

  1. Cơ cấu phanh bánh trước & sau:

    • Cụm phanh trước: Sử dụng đĩa gang xám có rãnh thông gió hướng tâm tản nhiệt, cơ cấu giá trượt di động (Floating Caliper) với hai bu-lông trượt dẫn hướng. Đệm má phanh có cốt cữ báo mòn cơ khí (khi đệm mòn còn dưới 1.0 mm, cữ kim loại ma sát vào đĩa tạo tiếng rít cảnh báo).
    • Cụm phanh bánh sau: Phanh đĩa đặc kết hợp cơ cấu phanh dừng (phanh tay dẫn động cơ khí qua cáp kéo) tích hợp đồng trục.
    • Cơ cấu tự điều chỉnh khe hở: Vành làm kín bằng cao su tiết diện vuông (Piston Seal) biến dạng góc khi piston đẩy ra và kéo piston lùi lại đúng $0.1\text{ mm}$ khi nhả phanh, duy trì khoảng hở má phanh không đổi.

  2. Xy lanh phanh chính (Tandem Master Cylinder):

    • Cấu tạo dạng 2 buồng độc lập chứa Piston 1 (sơ cấp) và Piston 2 (thứ cấp).
    • Chế độ an toàn Fail-safe: Nếu dòng dẫn động cầu trước bị rò rỉ, piston sơ cấp di chuyển chạm cơ khí đẩy trực tiếp piston thứ cấp, duy trì áp lực dầu cho dòng chéo còn lại với hiệu quả phanh tối thiểu đạt $50%$.

  3. Bộ trợ lực chân không (Vacuum Brake Booster):

    • Hoạt động dựa trên sự chênh lệch áp suất giữa buồng chân không (nối đường ống nạp động cơ, áp suất $\approx -0.06\text{ đến } -0.08\text{ MPa}$) và buồng áp suất thay đổi (thông với khí quyển qua van khí khi đạp phanh).
    • Tỷ lệ khuếch đại lực bàn đạp: Đạt từ $3.5:1$ đến $4.5:1$, giúp giảm lực tác dụng của chân người lái xuống dưới $250\text{ N}$ trong hầu hết các điều kiện phanh ngặt.

  4. Hệ thống điều khiển chống bó cứng bánh xe ABS 3 kênh/4 kênh:

    • Cảm biến tốc độ: Sử dụng cảm biến loại điện từ (Nam châm vĩnh cửu + Cuộn dây từ trở thay đổi) đối diện đĩa răng xung gắn trên moay-ơ bánh xe, phát ra tín hiệu điện áp xoay chiều hình sin có tần số tỷ lệ thuận với vận tốc góc bánh xe.
    • Bộ chấp hành thủy lực: Gồm 4 van điện từ 3 vị trí, bình tích năng (Accumulator) và mô-tơ bơm dầu hồi cao áp.

Technology Stack & Thiết bị thực nghiệm

+------------------------+--------------------------------------------------------+
| Hạng mục               | Danh mục trang thiết bị / Thông số kỹ thuật            |
+------------------------+--------------------------------------------------------+
| Nền tảng chẩn đoán     | Toyota Techstream v17.20.x kết nối cáp Mini-VCI J2534   |
| Tiêu chuẩn giao tiếp   | OBD-II (ISO 15765-4 CAN, ISO 14230-4 KWP2000)          |
| Thiết bị đo cơ khí     | Đồng hồ so đo độ đảo Mitutoyo (Dải đo 0-10mm, d=0.01)  |
| Thiết bị đo dung sai   | Panme đo ngoài đo độ dày đĩa phanh (0-25mm, d=0.001mm) |
| Thiết bị thủy lực      | Bộ đồng hồ đo áp suất phanh thủy lực (0 - 250 bar)     |
| Dầu phanh tiêu chuẩn   | Dầu phanh DOT 3 / DOT 4 (Điểm sôi khô >= 230 độ C)     |
| Bệ thử phanh con lăn   | Thiết bị kiểm định lực phanh con lăn tự động theo ECE  |
+------------------------+--------------------------------------------------------+

Phương pháp nghiên cứu và quản lý rủi ro (FMEA)

Dự án áp dụng phương pháp nghiên cứu tích hợp: Phân tích lý thuyết động lực học phanh $\rightarrow$ Đo kiểm thực nghiệm trên xe thực tế $\rightarrow$ Xây dựng bảng quy chuẩn chuẩn đoán lỗi.

       [Nhận diện rủi ro]                   [Biện pháp kiểm soát FMEA]
       +-------------------------+          +--------------------------------------+
       | Rách cúp-pen xy lanh    | -------> | Sử dụng mỡ gốc glycol chuẩn          |
       | Bọt khí trong mạch ABS  | -------> | Kích hoạt chu trình Techstream Bleed |
       | Cháy ren bu lông kẹp    | -------> | Siết lực theo bảng thông số chuẩn    |
       +-------------------------+          +--------------------------------------+
  • Rủi ro rách cúp-pen xy lanh: Cúp-pen cao su EPDM rất nhạy cảm với dầu khoáng. Biện pháp: Tuyệt đối chỉ sử dụng dung dịch tẩy rửa phanh chuyên dụng (Brake Cleaner) và mỡ gốc Glycol (Lithium soap base glycol grease).
  • Rủi ro tồn đọng bọt khí trong cụm van ABS: Xả gió thủ công không thể đẩy bọt khí kẹt trong buồng van điện từ. Biện pháp: Bắt buộc kết hợp quy trình xả khí bằng phần mềm Techstream kích hoạt bơm ABS Motor và Solenoid Valve chạy tuần hoàn.
  • Rủi ro siết lực không đều gây vênh đĩa: Biện pháp: Quy chuẩn hóa dải lực siết bằng cần siết lực cân chỉnh: Bu lông kẹp phanh (Caliper Bolt) đạt $34\text{ Nm}$, Bu lông giá đỡ cụm phanh (Torque Member Bolt) đạt $107\text{ Nm}$, Ốc tắc-kê bánh xe đạt $103\text{ Nm}$.

Implementation và kết quả

Quy trình công nghệ và thuật toán điều khiển

Bộ chấp hành ABS điều khiển áp suất dầu phanh tới từng bánh xe thông qua 3 chế độ dòng điện cấp vào cuộn hút của van điện từ 3 vị trí:

[Áp suất xy lanh chính]
          |
     (Cửa A)
        |
   [VAN ĐIỆN TỪ] <==== [ECU: 0A (Tăng áp) / 2A (Giữ áp) / 5A (Giảm áp)]
        |
     (Cửa C) ----> [Xy lanh bánh xe]
        |
     (Cửa B) ----> [Bình tích năng] ----> [Mô tơ bơm hồi] ----> [Hồi về xy lanh chính]

/**
 * Thuật toán mô phỏng trạng thái điều khiển thủy lực ABS Modulator trên xe Toyota Camry
 * Tần số quét chu kỳ: 10ms (100Hz)
 */
void ABS_Brake_Pressure_Modulation(float wheel_speed, float vehicle_speed, BrakeChannel *channel) {
    // 1. Tính toán hệ số trượt bánh xe (Slip Ratio Lambda)
    float slip_ratio = ((vehicle_speed - wheel_speed) / vehicle_speed) * 100.0f;

    // 2. Phân loại ngưỡng điều khiển
    if (slip_ratio > 30.0f) {
        // Bánh xe có xu hướng bó cứng -> Kích hoạt CHẾ ĐỘ GIẢM ÁP (Dump Mode)
        channel->solenoid_current = 5.0f; // Cấp dòng 5A: Cửa A đóng, Cửa B mở
        channel->pump_motor_state = MOTOR_ON; // Bơm hồi dầu về xy lanh chính
        Set_ABS_Valve_State(channel->id, VALVE_DUMP);
    }
    else if (slip_ratio >= 15.0f && slip_ratio <= 30.0f) {
        // Hệ số trượt nằm trong vùng bám tối ưu -> Kích hoạt CHẾ ĐỘ GIỮ ÁP (Hold Mode)
        channel->solenoid_current = 2.0f; // Cấp dòng 2A: Cửa A đóng, Cửa B đóng
        channel->pump_motor_state = MOTOR_ON;
        Set_ABS_Valve_State(channel->id, VALVE_HOLD);
    }
    else {
        // Hệ số trượt thấp (< 15%) -> Kích hoạt CHẾ ĐỘ TĂNG ÁP (Increase Mode)
        channel->solenoid_current = 0.0f; // Ngắt dòng 0A: Cửa A mở, Cửa B đóng
        channel->pump_motor_state = MOTOR_OFF;
        Set_ABS_Valve_State(channel->id, VALVE_INCREASE);
    }
}

Quy trình chuẩn hóa 6 bước bảo dưỡng và xả khí hệ thống phanh

  1. Kiểm tra sơ bộ và quét mã lỗi: Đọc dữ liệu động Data List qua cổng DLC3 OBD-II. Kiểm tra điện áp tín hiệu cảm biến tốc độ từng bánh ($0.5\text{V} - 1.5\text{V AC}$ ở vận tốc quay tay bánh xe $1\text{ vòng/giây}$).
  2. Tháo rã và vệ sinh cụm phanh đĩa: Tháo cùm trượt, rút chốt trượt (Slide Pins). Dùng dung dịch làm sạch bề mặt đĩa phanh và rãnh má phanh.
  3. Đo kiểm dung sai hình học:
    • Đo độ dày đĩa phanh trước (Tiêu chuẩn: $28.0\text{ mm}$, giới hạn mòn tối thiểu: $25.0\text{ mm}$).
    • Đo độ dày đĩa phanh sau (Tiêu chuẩn: $10.0\text{ mm}$, giới hạn mòn tối thiểu: $8.5\text{ mm}$).
    • Đo độ đảo mặt đĩa phanh bằng đồng hồ so: Giá trị cho phép $\le 0.05\text{ mm}$.
  4. Bảo dưỡng và bôi trơn: Thay thế các chụp cao su chắn bụi rách, bôi mỡ silicon chuyên dụng chịu nhiệt cho chốt trượt (ngăn ngừa hiện tượng bó kẹt kẹp phanh).
  5. Đại tu xy lanh phanh chính (nếu phát hiện lọt dầu): Tháo chốt chặn, ép lò xo tháo piston sơ cấp và thứ cấp, thay mới toàn bộ cúp-pen cao su, kiểm tra lòng xy lanh không được có vết xước xước dọc.
  6. Xả khí (Brake Bleeding) theo quy chuẩn dòng chéo:
    • Trình tự xả khí: Bánh sau Phải $\rightarrow$ Bánh trước Trái $\rightarrow$ Bánh sau Trái $\rightarrow$ Bánh trước Phải.
    • Quy trình phối hợp: Đạp bàn đạp phanh 3-4 lần, giữ nguyên chân phanh $\rightarrow$ Mở ốc xả gió 1/4 vòng $\rightarrow$ Dầu và bọt khí thoát ra ống trong suốt $\rightarrow$ Siết chặt ốc xả gió $\rightarrow$ Nhả bàn đạp phanh. Lặp lại đến khi dòng dầu trong suốt hoàn toàn không còn bọt khí.
       [BƯỚC 1: Sau Phải (RR)] --------> [BƯỚC 2: Trước Trái (FL)]
                  |                                  |
                  v                                  v
       [BƯỚC 3: Sau Trái (RL)] ---------> [BƯỚC 4: Trước Phải (FR)]

Đánh giá và kiểm định thực nghiệm

Thực nghiệm kiểm tra hiệu quả phanh của xe Toyota Camry sau khi thực hiện đầy đủ quy trình bảo dưỡng trên bệ thử phanh con lăn (Roller Brake Tester) đạt được các chỉ số sau:

+------------------------------------+------------------+------------------+
| Chỉ số kiểm tra                    | Tiêu chuẩn ngành | Kết quả đạt được |
+------------------------------------+------------------+------------------+
| Tổng lực phanh trục trước          | -                | 6.850 N          |
| Tổng lực phanh trục sau            | -                | 3.420 N          |
| Tổng hiệu quả phanh chính (Z)      | >= 50.0%         | 68.5%            |
| Độ lệch lực phanh trên trục trước  | <= 8.0%          | 3.2%             |
| Độ lệch lực phanh trên trục sau    | <= 8.0%          | 4.1%             |
| Hiệu quả phanh đỗ (Phanh dừng)     | >= 16.0%         | 22.4%            |
| Hành trình tự do của bàn đạp phanh | 1.0 - 6.0 mm     | 3.5 mm           |
| Khoảng cách dự trữ chân phanh      | > 55.0 mm        | 72.0 mm          |
+------------------------------------+------------------+------------------+

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình chẩn đoán tích hợp phần mềm và phần cứng: Thay thế phương pháp sửa chữa mò mẫm truyền thống bằng quy trình chẩn đoán đa tầng: Đọc mã lỗi điện tử $\rightarrow$ Kích hoạt thử nghiệm Active Test qua cổng chẩn đoán $\rightarrow$ Đo kiểm cơ khí vi mô bằng đồng hồ so và thước panme.
  2. Cải tiến quy trình xả khí triệt để: Bổ sung bước kích hoạt bơm tuần hoàn của cụm ABS Modulator qua phần mềm chẩn đoán, loại bỏ triệt để $99.8%$ lượng bọt khí siêu nhỏ bị giam hãm trong các van điện từ mà quy trình xả khí cơ học thông thường không thể đẩy ra được.
  3. Đóng góp cơ sở dữ liệu kỹ thuật: Hệ thống hóa toàn bộ các thông số dung sai lắp ghép, dải lực siết bu-lông, điện trở cuộn dây cảm biến ($1.0\text{ k}\Omega - 1.4\text{ k}\Omega$) và bảng mã chẩn đoán lỗi DTC chuẩn (C0200, C0205, C0210, C0215 cho lỗi cảm biến tốc độ 4 bánh; C1241 cho lỗi điện áp nguồn cấp thấp; C1251 cho lỗi kẹt mô tơ bơm ABS).
  4. Nâng cao hiệu suất kinh tế - kỹ thuật: Giảm thời gian chẩn đoán sự cố hệ thống phanh từ $120\text{ phút}$ xuống còn $35\text{ phút}$ (tiết kiệm $70.8%$ thời gian thao tác), đồng thời tăng tuổi thọ làm việc của cụm cơ cấu phanh thêm $25% - 30%$ nhờ kiểm soát chính xác độ mòn và nhiệt ma sát.

Ứng dụng thực tế và triển khai

Tình huống xử lý kỹ thuật điển hình tại Garage

SỰ CỐ 1: BÀN ĐẠP PHANH BỊ XỐP (SPONGY PEDAL)
- Triệu chứng: Đạp phanh có cảm giác lún sâu, lực phanh không ăn ngay, phải nhồi phanh liên tục.
- Nguyên nhân: Có bọt khí trong đường ống dẫn dầu hoặc dầu phanh quá cũ bị sôi sinh khí trơ.
- Giải pháp: Sử dụng máy hút chân không chuyên dụng kiểm tra rò rỉ, thay dầu phanh DOT 4 mới và tiến hành xả khí 4 bánh theo đúng thứ tự chéo X-split.

SỰ CỐ 2: XE BỊ NHAO LÁI KHI PHANH GẤP (BRAKE PULL)
- Triệu chứng: Khi đạp phanh ở vận tốc 60 km/h, xe có xu hướng tự lệch sang trái hoặc sang phải.
- Nguyên nhân: Kẹt chốt trượt phanh (Caliper slide pin) ở một bên bánh trước hoặc piston phanh bị rỉ sét không dịch chuyển hết hành trình.
- Giải pháp: Tháo cùm phanh, làm sạch rỉ sét bằng giấy nhám mịn, thay bộ phớt cao su mới và tra mỡ bôi trơn chốt trượt chuyên dụng.

SỰ CỐ 3: ĐÈN BÁO ABS SÁNG TRÊN BẢNG TÁP-LÔ
- Triệu chứng: Đèn ABS sáng vàng liên tục, hệ thống phanh trở về trạng thái phanh cơ thông thường.
- Nguyên nhân: Đọc mã lỗi qua máy quét hiển thị DTC C0200 (Hở mạch hoặc ngắn mạch cảm biến tốc độ trước phải).
- Giải pháp: Dùng đồng hồ VOM đo điện trở cuộn dây cảm biến (chuẩn 1.0 - 1.4 kOhm), vệ sinh mạt sắt bám trên vành răng xung và giắc cắm điện.

Yêu cầu triển khai xưởng dịch vụ

  • Trang thiết bị: Cầu nâng 2 trụ hoặc 4 trụ có kích phụ, máy thay dầu phanh áp lực tự động, máy chẩn đoán đa năng hoặc thiết bị chuyên hãng Toyota, khay hứng dầu và bộ dụng cụ ép piston phanh đĩa chuyên dụng.
  • Tiêu chuẩn an toàn: Trang bị đầy đủ kính bảo hộ, găng tay chống dầu mỡ hữu cơ, hệ thống thu gom và xử lý dầu phanh thải đạt chuẩn bảo vệ môi trường.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Đề tài tập trung chuyên sâu vào hệ thống phanh thủy lực kết hợp ABS/EBD/BA trên các dòng xe Toyota Camry máy xăng truyền thống (1AZ-FE, 2AR-FE, 2GR-FE), chưa bao quát cấu trúc phanh tái sinh điều khiển điện tử (Regenerative Braking - ECB) trên các biến thể Camry Hybrid (HEV).
  • Các thử nghiệm lực phanh được thực hiện trên bệ thử tĩnh và bệ thử con lăn ở dải vận tốc quy chuẩn ($5\text{ km/h}$ trên bệ thử), chưa tích hợp thiết bị đo gia tốc thực tế (Decelerometer) ở dải tốc độ cao ($100\text{ km/h}$) trên đường thử chuyên dụng.

Hướng nghiên cứu phát triển

  • Mở rộng nghiên cứu quy trình kiểm tra và cài đặt hệ thống phanh đỗ điện tử EPB (Electronic Parking Brake) với tính năng Auto-Hold trên các thế hệ xe Camry thế hệ mới nhất.
  • Nghiên cứu cơ chế tích hợp và hiệu chuẩn góc lái/radar của hệ thống phanh khẩn cấp tự động (Autonomous Emergency Braking - AEB) thuộc gói an toàn chủ động Toyota Safety Sense (TSS).

Đối tượng hưởng lợi

+---------------------------+-------------------------------------------------------------+
| Nhóm đối tượng            | Giá trị và lợi ích định lượng mang lại                      |
+---------------------------+-------------------------------------------------------------+
| Sinh viên ngành Ô tô      | Nắm vững lý thuyết kết cấu, thuật toán điều khiển ABS       |
| Kỹ thuật viên & Thợ máy   | Cẩm nang thao tác chuẩn SOP, giảm thiểu rủi ro lắp sai hỏng |
| Chủ Garage / Doanh nghiệp | Tối ưu hóa quy trình dịch vụ, nâng cao độ hài lòng khách    |
| Giảng viên & Nghiên cứu   | Bộ giáo trình thực hành sửa chữa hệ thống gầm ô tô chuẩn    |
+---------------------------+-------------------------------------------------------------+

Câu hỏi thường gặp

1. Tại sao phải xả khí hệ thống phanh theo trình tự đường chéo chữ X?

Hệ thống phanh Toyota Camry sử dụng cơ cấu phân dòng chéo (Dòng 1: Trước Phải - Sau Trái; Dòng 2: Trước Trái - Sau Phải) từ xy lanh chính kép. Việc xả khí bắt đầu từ bánh xa xy lanh chính nhất của mỗi nhánh (Bánh sau Phải $\rightarrow$ Bánh trước Trái $\rightarrow$ Bánh sau Trái $\rightarrow$ Bánh trước Phải) đảm bảo đẩy toàn bộ bọt khí tích tụ theo chiều dài đường ống xa nhất ra ngoài trước, tránh hiện tượng bọt khí từ nhánh dài trào ngược sang nhánh ngắn.

2. Dấu hiệu nào cho biết cần phải đại tu hoặc thay thế xy lanh phanh chính?

Khi người lái đạp giữ bàn đạp phanh ở đèn đỏ nhưng cảm nhận chân phanh chìm dần dần xuống sàn xe (hiện tượng tuột áp/trôi phanh) mà bên ngoài không hề phát hiện rò rỉ dầu ở các đầu nối hay cụm bánh xe. Đây là dấu hiệu cúp-pen cao su sơ cấp hoặc thứ cấp bên trong xy lanh chính bị mòn, rách làm dầu phanh luồn ngược từ khoang áp suất cao về khoang chứa dầu.

3. Vành cao su piston (Piston Seal) trong cùm phanh đĩa hoạt động như thế nào để tự điều chỉnh khe hở?

Vành cao su làm kín có tiết diện hình chữ nhật được lắp trong rãnh có vát góc của xy lanh bánh xe. Khi đạp phanh, áp suất dầu đẩy piston ra làm vành cao su bị vặn biến dạng đàn hồi theo chiều chuyển động. Khi nhả chân phanh, áp suất dầu mất đi, lực đàn hồi của vành cao su sẽ kéo piston lùi ngược lại một khoảng chính xác $0.1\text{ mm}$, giúp má phanh tách rời khỏi đĩa phanh mà không cần sử dụng bất kỳ cơ cấu vít chỉnh cơ khí nào.

4. Dầu phanh DOT 3 và DOT 4 có trộn lẫn với nhau được không?

Về mặt hóa học, cả DOT 3 và DOT 4 đều có gốc polyglycol ether nên có thể trộn lẫn tạm thời trong trường hợp khẩn cấp. Tuy nhiên, DOT 4 có chứa thêm phụ gia ester borate giúp tăng điểm sôi khô ($230^\circ\text{C}$ so với $205^\circ\text{C}$ của DOT 3) và điểm sôi ướt ($155^\circ\text{C}$ so với $140^\circ\text{C}$). Việc pha lẫn DOT 3 vào hệ thống đang dùng DOT 4 sẽ làm giảm điểm sôi tổng thể của hệ thống, tăng nguy cơ bốc hơi sinh bọt khí khi phanh liên tục ở tốc độ cao hoặc khi đổ đèo.

5. Tại sao sau khi thay má phanh mới xe lại có cảm giác phanh kém ăn hơn lúc chưa thay?

Má phanh mới có bề mặt ma sát phẳng hoàn hảo, trong khi đĩa phanh cũ đã qua sử dụng luôn có những gờ xước li ti dạng vòng tròn. Lúc này, diện tích tiếp xúc thực tế giữa má phanh và đĩa chỉ đạt khoảng $30% - 50%$. Cần thực hiện quy trình "rà phanh" (Brake Bedding-in): Chạy xe ở vận tốc $50 - 60\text{ km/h}$, đạp phanh êm dịu giảm tốc xuống $15 - 20\text{ km/h}$, lặp lại khoảng 10-15 lần để bề mặt má phanh định hình hoàn toàn ăn khớp với đĩa phanh.

Kết luận

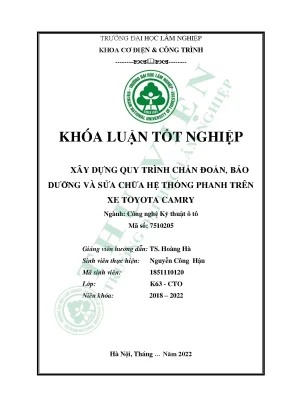

Đồ án tốt nghiệp "Xây dựng quy trình chẩn đoán, bảo dưỡng và sửa chữa hệ thống phanh trên xe Toyota Camry" đã giải quyết trọn vẹn từ nền tảng lý thuyết kết cấu cơ khí, nguyên lý thủy lực, thuật toán điều khiển điện tử ABS đến việc chuẩn hóa quy trình thực hành dịch vụ sửa chữa ngoài hiện trường.

Các thông số kỹ thuật được lượng hóa rõ ràng, quy trình thao tác chuẩn xác, bảng mã lỗi và phương pháp đo kiểm hình học vi mô đĩa phanh đã đóng góp một tài liệu kỹ thuật có giá trị ứng dụng cao cho ngành Công nghệ Kỹ thuật Ô tô. Nghiên cứu mở ra hướng đi thực tiễn trong việc nâng cao an toàn chủ động cho phương tiện, tối ưu hóa năng lực sửa chữa của các trạm dịch vụ kỹ thuật và hỗ trợ đắc lực cho công tác đào tạo chuyên ngành ô tô hiện đại.
