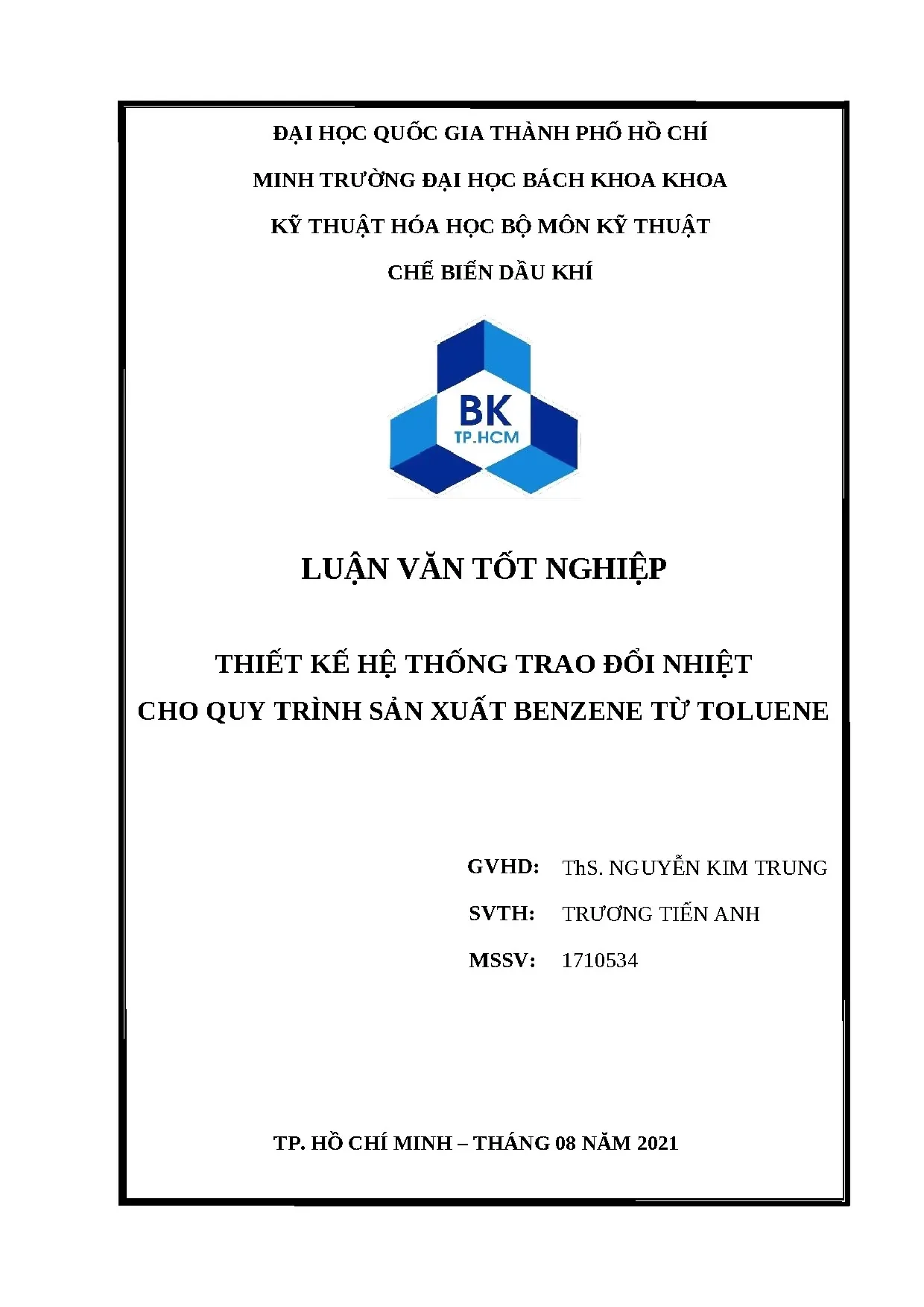

Luận văn: Thiết kế hệ thống trao đổi nhiệt sản xuất Benzene từ Toluene, Trương Tiến Anh

Luận văn tập trung thiết kế hệ thống trao đổi nhiệt tối ưu cho quy trình sản xuất benzene từ toluene, sử dụng phần mềm mô phỏng và phân tích hiệu quả kinh tế.

• Tác giả: Trương Tiến Anh
• Người hướng dẫn: ThS. Nguyễn Kim Trung
• Trường học: Đại học Bách Khoa TP.HCM
• Chuyên ngành: Kỹ thuật chế biến dầu khí
• Đề tài: Thiết kế hệ thống trao đổi nhiệt cho quy trình sản xuất benzene từ toluene
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2021
• Địa điểm: Thành phố Hồ Chí Minh

Tóm tắt

I. Tổng quan về thiết kế hệ thống trao đổi nhiệt sản xuất Benzene từ Toluene

Benzene là hóa chất quan trọng trong công nghiệp. Sản xuất Benzene từ Toluene qua quá trình hydrodealkyl hóa nhiệt. Quá trình này đòi hỏi hệ thống trao đổi nhiệt hiệu quả. Hệ thống giúp tối ưu hóa năng lượng và giảm chi phí vận hành. Thiết kế bao gồm phân tích nhiệt độ và lưu lượng dòng chảy. Sử dụng phương pháp Pinch để xác định mục tiêu năng lượng. Công cụ mô phỏng như Aspen Hysys hỗ trợ quá trình thiết kế. Mục tiêu là tạo ra hệ thống trao đổi nhiệt kinh tế và bền vững. Hệ thống phải đáp ứng yêu cầu kỹ thuật và an toàn. Thiết kế cuối cùng sử dụng thiết bị vỏ ống phổ biến.

1.1. Quy trình sản xuất Benzene từ Toluene

Sản xuất Benzene từ Toluene dựa trên phản ứng hydrodealkyl hóa nhiệt. Phản ứng xảy ra ở nhiệt độ cao và áp suất cụ thể. Toluene phản ứng với hydrogen để tạo ra Benzene và methane. Quy trình cần kiểm soát nhiệt độ chính xác để tối ưu hóa sản lượng. Hệ thống trao đổi nhiệt đóng vai trò làm mát và sưởi ấm các dòng quy trình. Mô phỏng quy trình bằng phần mềm Aspen Hysys giúp dự đoán hiệu suất. Thiết kế phải đảm bảo an toàn và hiệu quả năng lượng. Quy trình liên quan đến nhiều giai đoạn xử lý hóa chất.

1.2. Vai trò của hệ thống trao đổi nhiệt trong sản xuất hóa chất

Hệ thống trao đổi nhiệt là thành phần cốt lõi trong sản xuất hóa chất. Nhiệm vụ chính là truyền nhiệt giữa các dòng nóng và lạnh. Hệ thống giúp thu hồi năng lượng và giảm tiêu thụ tiện ích. Trong sản xuất Benzene, nó kiểm soát nhiệt độ phản ứng và làm mát sản phẩm. Thiết kế hiệu quả dẫn đến tiết kiệm chi phí vận hành. Sử dụng nguyên lý Pinch đảm bảo tối ưu hóa năng lượng. Hệ thống phải phù hợp với điều kiện quy trình cụ thể. Vai trò này nâng cao tính bền vững của nhà máy.

II. Phân tích các thách thức trong thiết kế hệ thống trao đổi nhiệt

Thiết kế hệ thống trao đổi nhiệt đối mặt nhiều thách thức kỹ thuật. Một vấn đề chính là tổn thất năng lượng do truyền nhiệt không hiệu quả. Phân tích Pinch giúp xác định điểm tối ưu để giảm tiêu thụ năng lượng. Đường cong tổ hợp cung cấp mục tiêu cho các mức tiện ích khác nhau. Không tuân thủ nguyên tắc Pinch dẫn đến tăng chi phí năng lượng. Nhiệt độ dòng chảy phải được匹配 chính xác để tránh quá tải. Thiết kế phải cân bằng giữa hiệu suất và chi phí đầu tư. Các yếu tố như vật liệu và kích thước thiết bị cũng quan trọng. Sử dụng phần mềm hỗ trợ phân tích giúp giải quyết thách thức này.

2.1. Nguyên lý Pinch và ứng dụng trong thiết kế trao đổi nhiệt

Nguyên lý Pinch là phương pháp tối ưu hóa năng lượng trong hệ thống trao đổi nhiệt. Nó xác định điểm Pinch nơi nhiệt độ gần nhất giữa dòng nóng và lạnh. Phần trên Pinch và dưới Pinch được thiết kế độc lập để tránh truyền nhiệt qua Pinch. Quy tắc bao gồm chọn cặp dòng sao cho CP phù hợp. Ứng dụng Pinch giúp giảm tiện ích nóng và lạnh cần sử dụng. Đường cong tổng hợp lớn hỗ trợ thiết lập mục tiêu năng lượng. Phương pháp này được áp dụng rộng rãi trong ngành hóa chất. Nó đảm bảo thiết kế hiệu quả về mặt năng lượng.

2.2. Tối ưu hóa năng lượng và giảm thiểu tổn thất trong quy trình

Tối ưu hóa năng lượng là mục tiêu chính trong thiết kế hệ thống trao đổi nhiệt. Tổn thất năng lượng xảy ra do truyền nhiệt không mong muốn và nhiệt độ không phù hợp. Sử dụng phân tích Pinch giúp xác định và loại bỏ tổn thất này. Thiết kế phải tận dụng tối đa thu hồi nhiệt từ các dòng quy trình. Tiện ích trung gian như hơi nước MP và nước làm mát được sử dụng để giảm chi phí. Mô phỏng quy trình cho phép thử nghiệm và điều chỉnh thiết kế. Kết quả là hệ thống tiết kiệm năng lượng và vận hành hiệu quả hơn. Tối ưu hóa này góp phần vào tính bền vững của nhà máy.

III. Phương pháp thiết kế hệ thống trao đổi nhiệt hiệu quả

Thiết kế hệ thống trao đổi nhiệt sử dụng phương pháp Pinch và công cụ mô phỏng. Phần mềm Aspen Hysys mô phỏng quy trình sản xuất Benzene trong môi trường tĩnh. Aspen Energy Analyzer thiết kế mạng trao đổi nhiệt dựa trên phân tích Pinch. Quy trình bao gồm xác định dòng nóng và lạnh, tính toán nhiệt lượng trao đổi. Thiết kế cuối cùng áp dụng thiết bị trao đổi nhiệt kiểu vỏ và ống. Thiết bị này xử lý tốc độ dòng chảy cao trong hoạt động liên tục. Bố trí ống và vỏ được tối ưu hóa cho hiệu suất truyền nhiệt. Phương pháp đảm bảo thiết kế kinh tế, an toàn và dễ bảo trì.

3.1. Sử dụng phần mềm Aspen Hysys để mô phỏng quy trình sản xuất

Aspen Hysys là công cụ mô phỏng mạnh mẽ cho quy trình hóa học. Phần mềm mô phỏng quá trình sản xuất Benzene từ Toluene trong điều kiện tĩnh. Nó giúp dự đoán nhiệt độ, áp suất và lưu lượng dòng chảy. Mô phỏng cho phép thử nghiệm thiết kế trước khi triển khai thực tế. Kết quả cung cấp dữ liệu cho phân tích Pinch và thiết kế trao đổi nhiệt. Sử dụng Aspen Hysys tiết kiệm thời gian và chi phí thiết kế. Phần mềm hỗ trợ tối ưu hóa quy trình và giảm rủi ro kỹ thuật. Đây là bước quan trọng trong thiết kế hệ thống hiệu quả.

3.2. Thiết kế hệ thống trao đổi nhiệt với Aspen Energy Analyzer

Aspen Energy Analyzer chuyên về thiết kế mạng trao đổi nhiệt. Công cụ áp dụng phương pháp Pinch để xác định mục tiêu năng lượng. Nó xây dựng đường cong tổ hợp và tối ưu hóa sử dụng tiện ích. Thiết kế bao gồm chọn cặp dòng nóng-lạnh phù hợp và tính toán diện tích truyền nhiệt. Aspen Energy Analyzer tạo ra thiết kế hiệu quả về năng lượng và chi phí. Kết quả là mạng trao đổi nhiệt tích hợp trong quy trình sản xuất. Phần mềm giúp đảm bảo tuân thủ nguyên tắc Pinch và giảm tổn thất. Thiết kế cuối cùng được đánh giá về hiệu suất và tính khả thi.

IV. Kết luận và ứng dụng thực tế của hệ thống trao đổi nhiệt

Thiết kế hệ thống trao đổi nhiệt cho sản xuất Benzene từ Toluene đạt được mục tiêu tối ưu hóa năng lượng. Sử dụng phương pháp Pinch và phần mềm mô phỏng giúp giảm chi phí vận hành. Hệ thống cuối cùng với thiết bị vỏ ống đảm bảo hiệu suất truyền nhiệt cao. Thiết kế này có tính ứng dụng rộng rãi trong ngành hóa chất và chế biến dầu khí. Nó góp phần nâng cao tính bền vững và hiệu quả kinh tế của nhà máy. Kết quả từ luận văn cung cấp cơ sở cho các dự án tương lai. Hệ thống có thể được điều chỉnh cho các quy trình sản xuất khác. Ứng dụng thực tế đòi hỏi kiểm tra và bảo trì định kỳ.

4.1. Đánh giá hiệu quả của thiết kế hệ thống trao đổi nhiệt

Đánh giá hiệu quả dựa trên tiêu chí năng lượng và kinh tế. Thiết kế giảm tiêu thụ tiện ích nhờ áp dụng nguyên lý Pinch. Hệ thống vỏ ống truyền nhiệt hiệu quả và đáng tin cậy. Mô phỏng phần mềm cho thấy kết quả tích cực trong tối ưu hóa quy trình. Chi phí đầu tư được cân bằng với tiết kiệm năng lượng dài hạn. Hiệu quả cũng thể hiện qua giảm phát thải và bảo vệ môi trường. Đánh giá bao gồm kiểm tra tính ổn định và an toàn vận hành. Thiết kế đáp ứng các yêu cầu kỹ thuật của quy trình sản xuất Benzene.

4.2. Tiềm năng ứng dụng trong ngành công nghiệp hóa chất

Hệ thống trao đổi nhiệt thiết kế có tiềm năng ứng dụng rộng rãi trong ngành hóa chất. Nó có thể được sử dụng trong các quy trình sản xuất hóa chất khác như ethylene hay propylene. Thiết kế tối ưu hóa năng lượng phù hợp với xu hướng công nghiệp bền vững. Các nhà máy hóa dầu có thể áp dụng để nâng cao hiệu quả sản xuất. Hệ thống dễ tích hợp vào dây chuyền hiện có và mở rộng quy mô. Ứng dụng thực tế cần xem xét điều kiện vận hành cụ thể. Tiềm năng này thúc đẩy nghiên cứu và phát triển thêm trong lĩnh vực trao đổi nhiệt. Nó hỗ trợ mục tiêu giảm chi phí và tăng竞争力 công nghiệp.

Trích đoạn nội dung tài liệu

ĐẶT VẤN ĐỀ Quá trình tổng hợp benzene là một trong những quá trình được tiến hành rộng rãi nhất trên thế giới. Là hydrocarbon thơm đơn giản nhất cũng là một trong những chất hóa dầu cơ bản, benzene có những ứng dụng đa dạng vào đời sống con người như: chế tạo thuốc nổ, các hóa chất nhiếp ảnh, thuốc nhuộm, keo dán, sơn, chất tẩy rửa,… Thử thách mà người kỹ sư phải giải quyết khi nghiên cứu quy trình sản xuất benzene nói riêng và hóa chất nói chung đó là ba vấn đề: kinh tế, năng suất và ổn định. Tính toán trên lý thuyết là không đủ để đáp ứng các yêu cầu trên. Vì thế, thiết kế quy trình công nghệ hóa học với sự trợ giúp của phần mềm mô phỏng có thể cho người kỹ sư hóa học một cái nhìn tổng quan và chi tiết về một quy trình cụ thể.

Phần mềm mô phỏng động giúp ta lên kế hoạch cho một dự án, dự đoán được kết quả và những khó khăn để từ đó người kỹ sư có những thay đổi phù hợp với từng mục đích. Mô hình mô phỏng được sử dụng hàng ngày và vì vậy mô phỏng là một khái niệm không xa lạ với chúng ta. Mô phỏng có thể hiểu là sự phỏng theo (trên máy tính) của một hệ khi nó diễn bến theo thời gian. Người ta sử dụng phần mềm mô phỏng vì nhiều mục đích [1]: ● Đạt sự thấu hiểu hoạt động hệ thống: Một số hệ thống phức tạp đến mức khó có thể hiểu được hoạt động và các tương tác trong hệ thống mà không có mô hình động.

Nói cách khác, có thể không thể nghiên cứu hệ thống bằng cách dừng nó hoặc kiểm tra các thành phần riêng lẻ. ● Phát triển hệ thống điều hành hoặc tài nguyên để cải thiện hiệu năng hệ thống: Có hai cách cơ bản để làm điều này là thay đổi hệ thống điều hành hoặc tài nguyên. ● Thử nghiệm ý tưởng hoặc hệ thống mới trước khi thực thi: Nếu chưa có hệ thống hoặc bạn đang xem xét việc mua các hệ thống mới, một mô hình mô phỏng có thể giúp cung cấp thông tin xem hệ thống đó có hoạt động tốt hay không. 1 GIỚI THIỆU ● Đạt được thông tin mà không làm nhiễu loạn hệ thống thực tế: Các mô hình mô phỏng có thể là phương pháp duy nhất để thử nghiệm với các hệ thống mà không làm hệ thống bị nhiễu loạn.

Một số hệ thống rất quan trọng hoặc nhạy cảm đến mức không thể thực hiện bất kỳ loại thay đổi nào liên quan tới nguyên liệu hoặc vận hành nào để phân tích hệ thống. Từ những mục đích trên, ta có thể thấy tầm quan trọng của mô phỏng đối với việc thiết kế, từ đó mà nó mang lại cho người kỹ sư nhiều lợi ích: ● Thử nghiệm trong thời gian được rút ngắn. ● Giảm các yêu cầu phân tích. ● Các mô hình dễ dàng được trình diễn.

Trong lĩnh vực công nghệ hóa học hiện nay có rất nhiều phần mềm mô phỏng của các công ty phần mềm được phát triển và sử dụng rộng rãi trong thiết kế công nghệ như: Hysys (AspenTech), Unisim (Honeywell-UOP), Dynsim (Simsci),… Tuy nhiên, phần mềm mô phỏng trong luận văn này được sử dụng là Hysys, đây là phần mềm mô phỏng công nghê hóa học đang được sử dụng rộng rãi nhất hiện nay, đồng thời đang được sử dụng ở khoa Kỹ Thuật Hóa học, trường Đại học Bách Khoa TP.HCM phục vụ cho việc học và giảng dạy. Năng lượng luôn là một vấn đề quan trọng, tiết kiệm năng lượng vẫn tiếp tục là một thành phần quan trọng của chiến lược kinh doanh trong ngành công nghiệp lọc dầu và hóa chất. Được thúc đẩy trên toàn cầu bởi nhu cầu tăng biên lợi nhuận hoạt động hoặc đáp ứng các nhiệm vụ của chính phủ (ví dụ: tài nguyên thiên nhiên ở Ả Rập Xê-út hoặc tiêu chuẩn khí thải châu Âu), các công ty vận hành đang tìm kiếm các giải pháp mới để cải thiện hiệu suất năng lượng. Hiệu quả năng lượng là một lĩnh vực tối ưu hóa hoạt động trưởng thành trong các nhà máy lọc dầu và các tổ hợp hóa dầu.

Có 5 cách để nâng cao hiệu quả năng lượng: ● Giảm thiểu lãng phí và thất thoát: Thường xuyên bảo trì và giám sát để phát hiện tổn thất và sau đó áp dụng các hành động khắc phục. 2 GIỚI THIỆU ● Tối ưu hóa hoạt động của quy trình: Có thể cải thiện hoạt động thông qua điều chỉnh thủ công, các phương pháp hay nhất hoặc bằng hệ thống điều khiển tự động. ● Thu hồi nhiệt tốt hơn: Nâng cấp mạng lưới trao đổi nhiệt, tận dụng nhiệt thải (thu hồi nhiệt từ khói lò của lò nung). ● Công nghệ mới: Thay thế thiết bị tiên tiến, quy trình mới.

● Tối ưu hóa hệ thống cung cấp năng lượng: Tạo ra và sử dụng hơi nước và điện một cách hiệu quả, phương pháp tiết kiệm năng lượng chi phí thấp Trong các giải pháp trên, em chọn giải pháp thu hồi nhiệt cho đề tài luận văn. Thu hồi nhiệt là một khía cạnh quan trọng của thiết kế quy trình hóa học, không chỉ vì lý do kinh tế mà còn vì lý do môi trường, khi mức độ tích hợp năng lượng tăng, chi phí vận hành sẽ giảm, đồng thời nhiên liệu sử dụng ít đi sẽ đảm bảo vấn đề về môi trường. Từ những vấn đề đó, đề tài luận văn “Thiết kế hệ thống trao đổi nhiệt cho quy trình sản xuất Benzene từ Toluene” ứng dụng phần mềm Hysys với mục đích thiết kế và xây dựng quy trình công nghệ, đồng thời tối ưu hóa nhiệt của quy trình. MỤC TIÊU VÀ PHẠM VI NGHIÊN CỨU CỦA ĐỀ TÀI Trên cơ sở đặc điểm và tính chất của nguyên vật liệu, các chỉ tiêu kỹ thuật sản phẩm, từ đó xây dựng quy trình sản xuất Benzene từ phương pháp Dealkylation Toluene.

Quy trình phải đạt được các yêu cầu về năng suất và chất lượng sản phẩm. Tiếp theo, xây dựng một quy trình có tích hợp nhiệt sử dụng phân tích Pinch do phần mền Aspen Energy Analyzer đề xuất từ mô hình Hysys đã xây dựng từ đầu. Sau đó, đánh giá khả năng thu hồi nhiệt và hiệu quả kinh tế mà quy trình có tích hợp nhiệt đã xây dựng so với quy trình ban đầu, từ đó đưa ra những giải pháp tối ưu và kiến nghị cần thiết để cải thiện quy trình. Ý NGHĨA Từ đề tài này, giúp sinh viên hiểu rõ hơn về thiết kế một quy trình sản xuất cho nhà máy, đồng thời hiểu được những khó khăn và thách thức đối với người kỹ sư khi hoạt động thực tiễn.

3 GIỚI THIỆU Được tiếp cận và sử dụng phần mềm Aspen Hysys để có thể thiết kế cho các quy trình khác nhau, phục vụ cho mục đích sau này. Ứng dụng mô hình mô phỏng để thực hiện quy trình tính toán một cách nhẹ nhàng hơn, tìm ra những phương án tối ưu cho kết quả khả quan, đạt hiệu quả kinh tế và đáp ứng nhu cầu của khách hàng. 4 CƠ SỞ LÝ THUYẾT CHƯƠNG 2: CƠ SỞ LÝ THUYẾT 2. TỔNG QUAN VỀ NGUYÊN LIỆU VÀ SẢN PHẨM 2.

Toluene [2] Toluene (C6H5CH3) là một chất lỏng trong suốt, không màu, có mùi giống benzene. Nó là một hydrocarbon thơm, với các nguyên tử carbon được sắp xếp thành một vòng. Các hợp chất thơm có cấu trúc dựa trên cấu trúc của benzene (C 6H6). Toluene được phát hiện vào năm 1838 bởi nhà hóa học người Pháp Pierre Joseph Pelletier (1788– 1842).

Pelletier đã tìm thấy hợp chất trong khí do vỏ cây thông Pinus maritima phát ra. Sản xuất: Toluene xuất hiện tự nhiên trong dầu mỏ và được chiết xuất trong quá trình catalytic reforming của phân đoạn naphtha của dầu mỏ. Catalytic reforming là một quá trình mà các hydrocacbon trong dầu mỏ được đốt nóng, tiếp xúc với chất xúc tác, để thay đổi thành phần phân tử của chúng. Phân đoạn naptha của dầu mỏ bao gồm một hỗn hợp phức tạp của các hydrocacbon có điểm sôi từ khoảng 50 °C đến 200 °C.

Toluene được tách khỏi các hydrocarbon khác được tạo ra trong quá trình reforming bằng cách thêm dung môi, chẳng hạn như sulfolan hoặc tetraetylen. Toluene cũng được sản xuất bằng một quy trình tương tự bắt đầu từ dầu hắc ín than đá, chất lỏng còn lại khi than mềm được nung nóng trong điều kiện không có không khí để tạo than cốc. Ứng dụng: Toluene thường được xếp hạng trong số ba mươi hợp chất hàng đầu được sản xuất hàng năm ở Hoa Kỳ. Năm 2002, các nhà máy hóa chất của Mỹ đã sản xuất 330 triệu lít (87 triệu gallon) toluene để sử dụng trong nước và xuất khẩu.

Khoảng một nửa lượng đó được sử dụng trong sản xuất benzene và khoảng 20% để sản xuất xylen (C6H4(CH3)2). 18% khác được sử dụng để sản xuất các hóa chất hữu cơ khác, một trong những chất quan trọng nhất trong số đó là toluene diisocyanat (CH3C6H3(NCO)2) được sử dụng chủ yếu để sản xuất bọt polyurethane và các sản phẩm cao su nhân tạo. Các ứng dụng chính khác của toluene là làm dung môi cho sơn và các chất phủ khác, gôm, dầu, các sản phẩm cao su tự nhiên và nhân tạo, chất kết dính và chất dẻo. Một số toluen cũng được sử dụng làm chất pha trộn trong nhiên liệu hàng không và các hỗn hợp xăng khác có chỉ số octan cao.

Hydrogen [3] Sản xuất: Steam reforming là một phương pháp để tạo ra hydrogen. Khí tự nhiên là nhiên liệu phổ biến nhất được sử dụng trong quá trình steam reforming. Để tạo ra hydrogen bằng cách sử dụng quá trình steam reforming, khí thiên nhiên được phản ứng với hơi nước ở nhiệt độ rất cao trong buồng đốt. Nhiệt độ có thể từ 800 °C đến 1700 °C.

Chất xúc tác thường được làm bằng kim loại. Chất xúc tác giúp phân hủy khí tự nhiên thành methane. Khi methane và nước phản ứng, hydro được tạo ra. Các carbon oxide như carbon monoxide và carbon dioxide được tạo ra dưới dạng sản phẩm phụ.

Trong một số quá trình, carbon monoxide lại phản ứng để tạo thành nhiều hydro và carbon dioxide hơn. Hydrogen có thể được sản xuất bằng phương pháp điện phân nước. Tuy nhiên, việc sản xuất hydrogen trên quy mô lớn bằng phương pháp điện phân trở nên rất tốn kém vì điện được sử dụng để tạo ra các dòng điện. Ứng dụng: Ứng dụng phổ biến nhất được nghiên cứu và phát triển nhất của việc sử dụng hydrogen làm nguồn nhiên liệu là kết hợp với pin nhiên liệu hydrogen.

Pin nhiên liệu hoạt động bằng cách trộn hydro và oxy để tạo ra nước và điện. Sau đó, điện có thể được sử dụng để cung cấp năng lượng cho gia đình, trường học và thậm chí cả các cơ sở kinh doanh hoặc cung cấp năng lượng cho ô tô và các phương tiện khác.
