Tổng quan luận án

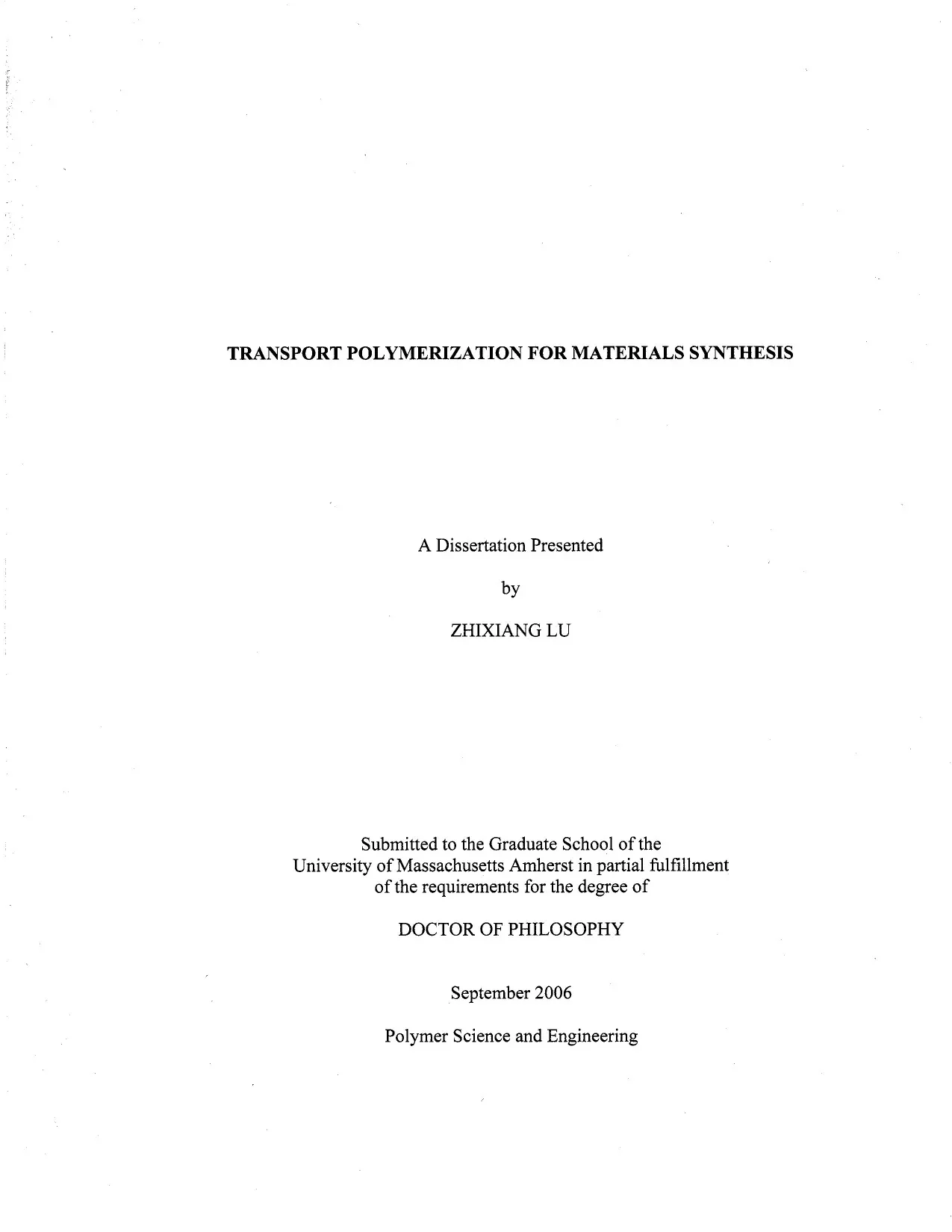

Luận án tiến sĩ "Transport Polymerization for Materials Synthesis" (Phương pháp polymer hóa vận chuyển trong tổng hợp vật liệu) do nghiên cứu sinh Zhixiang Lu thực hiện dưới sự hướng dẫn của Giáo sư Thomas J. McCarthy tại Khoa Khoa học và Kỹ thuật Polymer (Polymer Science and Engineering), Trường Sau đại học thuộc Đại học Massachusetts Amherst (Hoa Kỳ), bảo vệ vào tháng 9 năm 2006.

Về tính cấp thiết và khoảng trống nghiên cứu, việc chế tạo các màng mỏng polymer siêu mỏng (từ 10 nm đến 1 µm) có cấu trúc đồng dạng (conformal) trên các bề mặt phẳng và cấu trúc không gian ba chiều mà không trải qua pha lỏng trung gian là một thách thức lớn trong khoa học vật liệu. Kỹ thuật lắng đọng pha hơi (vapor deposition) cho phép monome chuyển trực tiếp từ thể hơi sang màng polymer thể rắn, loại bỏ các vấn đề liên quan đến sức căng bề mặt của dung môi, sự hòa tan hoặc biến dạng của chất nền. Mặc dù phản ứng trùng hợp anion của các alkyl cyanoacrylate (ACA) được biết đến là có tốc độ lan truyền chuỗi cực nhanh ở nhiệt độ phòng khi gặp các bazơ yếu, việc kiểm soát chính xác tốc độ phát triển màng, chiều dày, độ nhẵn bề mặt, cũng như việc ứng dụng màng poly(ethyl 2-cyanoacrylate) (PECA) vào việc tạo hoa văn vi mô, tổng hợp vật liệu composite kim loại/polymer và chế tạo các cấu trúc ống nano vẫn chưa được khảo sát một cách hệ thống.

Mục tiêu nghiên cứu của luận án được xác định cụ thể qua năm nhiệm vụ chính:

  1. Nghiên cứu quá trình lắng đọng pha hơi của ethyl 2-cyanoacrylate (ECA) trên bề mặt phẳng của phiến silicon (silicon wafers) được biến tính bằng các lớp đơn lớp tự lắp ráp (SAMs) của aminosilane và các amine phân tử nhỏ, nhằm kiểm soát độ dày và độ nhám bề mặt thông qua các thông số nhiệt độ monome, áp suất hệ thống và thời gian lắng đọng.
  2. Ứng dụng kỹ thuật in vi tiếp xúc (microcontact printing) với khuôn polydimethylsiloxane (PDMS) để tạo các bề mặt khơi mào có hoa văn định hình, từ đó phát triển các màng polymer PECA vi cấu trúc.
  3. Tổng hợp vật liệu composite polymer/kim loại bằng cách lắng đọng có chọn lọc các hạt nano kim loại (Platinum - Pt, Nickel - Ni, Bạc - Ag) vào trong màng mỏng PECA và màng đa lớp poly(para-xylylene)/poly(ethyl 2-cyanoacrylate) (PPX/PECA) thông qua môi trường carbon dioxide siêu tới hạn ($scCO_2$).
  4. Thực hiện các phản ứng biến tính hóa học khối và bề mặt của màng PECA thông qua việc khử nhóm nitrile ($-CN$) và ester ($-COOR$) bằng các tác nhân khử hydride ($LiAlH_4$, $BH_3$), tiếp nối bởi phản ứng ghép các nhóm chức acyl chloride, anhydride và isocyanate.
  5. Sử dụng màng nhôm anod hóa (Anodized Aluminum Membrane - AAM) làm khuôn mẫu để chế tạo các ống nano polymer đơn thành phần (PECA) và ống nano đồng trục hai thành phần (PPX/PECA), đồng thời khảo sát khả năng lắng đọng hạt nano Pt và Au bên trong lòng ống nano.

Đối tượng nghiên cứu của luận án bao gồm monome ethyl 2-cyanoacrylate (ECA), polymer poly(ethyl 2-cyanoacrylate) (PECA), polymer poly(para-xylylene) (PPX), các tiền chất cơ kim của platin ($CODPtMe_2$), niken ($bis(cyclopentadienyl)nickel$), bạc và vàng; các chất nền gồm phiến silicon tinh thể hướng (100) và màng nhôm anod hóa có đường kính kênh nano khoảng 200 nm. Phạm vi nghiên cứu tập trung vào các quá trình hóa lý bề mặt, cơ chế trùng hợp zwitterion, sự khuếch tán và phản ứng pha hơi/pha siêu tới hạn, thực hiện tại Đại học Massachusetts Amherst từ năm 2002 đến năm 2006.

Tổng quan tài liệu và vị trí của luận án

Luận án điểm lại một cách chi tiết các công trình nghiên cứu nền tảng về phản ứng trùng hợp và tính chất của poly(alkyl cyanoacrylate):

  • Về động học phản ứng trùng hợp anion: Hằng số tốc độ lan truyền chuỗi ($k_p$) của ethyl cyanoacrylate và butyl cyanoacrylate trong dung môi tetrahydrofuran (THF) ở 20 °C đạt giá trị rất cao, nằm trong khoảng từ $3 \times 10^7$ đến $6 \times 10^8\ \text{L}\cdot\text{mol}^{-1}\cdot\text{s}^{-1}$. Phản ứng trùng hợp được khơi mào bởi các bazơ yếu như amine, phosphine, ion halide và thậm chí là lượng vết của nước.
  • Về tính ổn định của anion cyanoacrylate: Johnston và Pepper đã nghiên cứu nhiệt lượng và quang phổ của các anion polycyanoacrylate, chứng minh rằng monome cyanoacrylate vẫn tiếp tục trùng hợp khi có sự hiện diện của nước hoặc $CO_2$.
  • Về phản ứng trong môi trường $scCO_2$: Kung đã báo cáo về phản ứng trùng hợp anion của ECA trong carbon dioxide siêu tới hạn; kết quả cho thấy khối lượng phân tử đo được thực tế cao hơn nhiều so với giá trị lý thuyết tính theo tỷ lệ $[M]_0/[I]_0$, đồng thời độ đa phân tán ($M_w/M_n$) tương đối rộng do hiệu suất sử dụng chất khơi mào diễn ra chậm và không hoàn toàn.
  • Về cơ chế khơi mào của các hợp chất chứa nitơ: Klemarczyk đã phân tích sự khác biệt rõ rệt giữa các amine bậc một, bậc hai và bậc ba. Amine bậc ba phản ứng trực tiếp với ECA tạo ra zwitterion ổn định, khơi mào phản ứng nhanh chóng và tỏa nhiệt mạnh để tạo polymer có khối lượng phân tử cao. Ngược lại, amine bậc một và bậc hai sau khi tạo zwitterion sẽ trải qua quá trình chuyển dịch proton (proton transfer) tạo thành các aminocyanopropionate ester, dẫn đến tốc độ khơi mào chậm hơn nhiều và hình thành các oligomer hoặc polymer khối lượng phân tử thấp.
  • Về độ bền nhiệt và thoái hóa sinh học: Độ bền nhiệt của các poly(alkyl $\alpha$-cyanoacrylate) giảm dần theo thứ tự: poly(n-propyl $\alpha$-cyanoacrylate) (PPCA) > poly(ethyl $\alpha$-cyanoacrylate) (PECA) > poly(methyl $\alpha$-cyanoacrylate) (PMCA). Riêng poly(allyl $\alpha$-cyanoacrylate) (PACA) có sự đảo chiều độ bền ở nhiệt độ trên 220 °C do phản ứng khâu mạch qua liên kết allyl. Trong môi trường nước, polycyanoacrylate bị phân hủy giải phóng formaldehyde; tốc độ phân hủy của các dẫn xuất alkyl dài chậm hơn các dẫn xuất alkyl ngắn (như methyl, ethyl), lý giải vì sao 2-octyl cyanoacrylate (Derma-bond) được cấp phép sử dụng trong y tế làm chất kết dính mô da người tại Hoa Kỳ và Châu Âu.
  • Về kỹ thuật phủ màng mỏng: Nhóm nghiên cứu của Thomas J. McCarthy đã phát triển các phương pháp hấp phụ poly(vinyl alcohol) từ dung dịch nước và lắng đọng pha hơi poly(para-xylylene) để tạo các lớp phủ đồng dạng siêu mỏng.

Vị trí của luận án được xác định tại điểm giao giữa hóa học polymer bề mặt, kỹ thuật lắng đọng pha hơi và vật liệu composite nano. Luận án giải quyết khoảng trống về việc điều khiển hình thái màng PECA ở quy mô nanomet, thiết lập mối quan hệ giữa cấu trúc chất khơi mào bề mặt với tốc độ phát triển màng, đồng thời mở rộng ứng dụng của PECA từ chất kết dính truyền thống sang vật liệu khuôn mẫu nano và linh kiện dẫn điện - cách điện phân lớp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án dựa trên cơ sở lý thuyết về quá trình trùng hợp vận chuyển (transport polymerization) hay lắng đọng pha hơi hóa học (Chemical Vapor Deposition - CVD). Khi hơi monome ethyl 2-cyanoacrylate tiếp xúc với bề mặt chất nền chứa các tâm khơi mào bazơ (aminosilane hoặc amine), phản ứng trùng hợp anion dạng zwitterion diễn ra tức thì tại ranh giới pha rắn/hơi mà không xảy ra hiện tượng ngưng tụ lỏng. Các tâm khơi mào hoạt động liên tục được chuyển dịch (transposed) từ bề mặt chất nền lên bề mặt đầu chuỗi polymer đang phát triển, duy trì trạng thái hoạt động ("living") trong suốt quá trình lắng đọng.

Các phương pháp và công cụ thực nghiệm chính được sử dụng trong luận án bao gồm:

Phương pháp / Kỹ thuật Thiết bị / Dụng cụ Mục đích sử dụng trong luận án
Đo chiều dày màng mỏng Rudolph Research Auto EL-II Automatic Ellipsometer (laser He-Ne, $\lambda = 6328\ \text{Å}$, góc tới 70°) Xác định độ dày của các lớp aminosilane (đơn lớp/đa lớp) và màng polymer PECA trên phiến silicon
Đo góc tiếp xúc Ramé-Hart Telescopic Goniometer & bơm tiêm Gilmont (kim 24-gauge) Đo góc tiếp xúc tiến ($\theta_A$) và góc tiếp xúc lùi ($\theta_R$) của giọt nước cất Milli-Q để đánh giá tính thấm ướt bề mặt
Phân tích hình thái & độ nhám Dimension 3100 AFM (Digital Instruments) Quét diện tích $2\ \mu\text{m} \times 2\ \mu\text{m}$ để tính toán độ nhám trung bình bình phương ($R_q$) của màng
Phân tích thành phần nguyên tố bề mặt Physical Electronics Quantum 2000 XPS Ghi phổ XPS tại góc thoát tia ($take\text{-}off\ angle$) 15° và 75° để phân tích liên kết hóa học và nồng độ N, C, Si, O, F
Điều khiển áp suất phản ứng Mano-Watch (Model MW-1000) Điều áp buồng phản ứng CVD từ 100 mmHg đến 760 mmHg trong quá trình trùng hợp pha hơi
Xử lý bề mặt phiến silicon Buồng xử lý plasma oxy ($O_2$ plasma cleaner) Làm sạch phiến silicon p/B-doped (100), áp suất 50–100 mTorr trong 5 phút để tạo nhóm silanol bề mặt
Quan sát cấu trúc vi mô và hạt nano FESEM, TEM, WAXD, EDS Chụp ảnh mặt cắt, bề mặt màng, hình thái ống nano và phân tích tinh thể/kích thước hạt kim loại Pt, Ag, Ni, Au

Nguồn dữ liệu thực nghiệm được thu thập từ các thí nghiệm trực tiếp trong phòng thí nghiệm: tổng hợp hóa học màng mỏng, phản ứng trong thiết bị chịu áp $scCO_2$, và quá trình hòa tan khuôn nhôm AAM bằng dung dịch $HF/\text{ethanol}$.

Nội dung chính theo từng chương

Chương 1: Overview

Chương này giới thiệu tổng quát về nguyên lý lắng đọng pha hơi để chế tạo màng polymer siêu mỏng đồng dạng trực tiếp từ pha hơi sang pha rắn. Tác giả tóm tắt cấu trúc năm chương của luận án, nêu bật các chủ đề chính: khảo sát sự phát triển màng PECA trên phiến silicon, tích hợp hạt kim loại bằng carbon dioxide siêu tới hạn, biến tính hóa học bề mặt màng PECA, và ứng dụng khuôn mẫu màng nhôm anod hóa (AAM) để tổng hợp các ống nano đơn và đồng trục.

Chương 2: Poly(ethyl 2-cyanoacrylate) Thin Film Formation on Silicon

Chương 2 trình bày chi tiết về quá trình biến tính bề mặt phiến silicon và các yếu tố ảnh hưởng đến sự hình thành màng PECA qua lắng đọng pha hơi.

  1. Biến tính bề mặt phiến silicon bằng chất khơi mào:
    • Biến tính đơn bước: Các aminosilane tạo liên kết cộng hóa trị $Si\text{--}O\text{--}Si$ với nhóm silanol trên phiến silicon. 3-Aminopropyldimethylethoxysilane (APDMES - 1) tạo lớp đơn lớp tự lắp ráp có độ dày cố định khoảng 0.7 nm (không đổi từ 24 đến 72 giờ phản ứng pha hơi). Tương tự, $(N,N\text{-diethyl-3-aminopropyl)trimethoxysilane}$ (4) tạo đơn lớp dày khoảng 0.9 nm trong dung môi toluene. Ngược lại, các silane như 3-aminopropyltriethoxysilane (2), $N\text{-methylaminopropyltrimethoxysilane}$ (3), và $2\text{-(trimethoxysilylethyl)pyridine}$ (5) dễ dàng tạo thành các lớp đa lớp mạng lưới dày hơn 1 nm.
    • Biến tính hai bước: Phiến silicon được xử lý trước với $tris(trimethylsiloxy)chlorosilane$ ($tris\text{-}TMSCl$) để tạo các cấu trúc cản trở không gian ("cây dù lớn"), sau đó cho phản ứng pha hơi với APDMES trong 24 giờ. Thời gian xử lý $tris\text{-}TMSCl$ càng lâu thì mật độ nhóm amin tự do tiếp cận được càng giảm, thể hiện qua sự suy giảm nồng độ nitơ đo bằng XPS (tại góc 15°).
    • Xử lý bằng amine phân tử nhỏ: Hơi của ethylenediamine, diethylamine, triethylamine và pyridine hấp phụ lên phiến silicon tạo các lớp mỏng có độ dày khoảng 0.5 nm với độ nhám bề mặt rất nhỏ.

Dữ liệu đặc tính của các bề mặt silicon sau khi biến tính được ghi nhận trong các bảng thực nghiệm của luận án:

Hợp chất biến tính bề mặt Chiều dày lớp silane / amine (nm) Độ nhám $R_q$ (nm) Góc tiếp xúc $\theta_A/\theta_R$ (độ) Nồng độ nguyên tố tại góc 75° (% N / % C / % Si / % O)
APDMES (1) 0.7 0.093 49 / 24 2.5 / 9.8 / 41.8 / 45.9
Silane (2) 1.9 0.283 55 / 33 4.8 / 18.2 / 36.3 / 40.7
Silane (3) 1.1 0.177 56 / 35 3.5 / 13.9 / 39.4 / 43.2
Silane (4) 0.9 0.076 62 / 41 3.1 / 14.8 / 39.6 / 42.5
Silane (5) 1.5 0.353 61 / 38 2.8 / 16.5 / 38.0 / 42.7
Ethylene diamine 0.5 0.088 32 / 12 2.2 / 8.4 / 42.5 / 46.9
Diethylamine 0.5 0.082 48 / 22 1.9 / 7.8 / 43.1 / 47.2
Triethylamine 0.5 0.085 52 / 28 1.8 / 8.1 / 43.0 / 47.1
Pyridine 0.5 0.091 45 / 20 1.7 / 7.5 / 43.5 / 47.3
  1. Ảnh hưởng của các thông số lắng đọng pha hơi:
    • Nhiệt độ monome: Khi tăng nhiệt độ từ nhiệt độ phòng lên 75 °C, áp suất hơi của ECA tăng lên, làm tăng tốc độ trùng hợp. Màng PECA phát triển từ chất khơi mào amine bậc ba tăng chiều dày từ vài nanomet lên đến khoảng 600 nm; trên bề mặt amine bậc một tăng từ vài nanomet lên khoảng 300 nm.
    • Loại chất khơi mào: Tại 35 °C, tốc độ phát triển màng PECA tuân theo thứ tự: $(N,N\text{-diethyl-3-aminopropyl)trimethoxysilane}$ (4) > $2\text{-(trimethoxysilylethyl)pyridine}$ (5) > $N\text{-methylaminopropyltrimethoxysilane}$ (3) > APDMES (1). Amine bậc ba khơi mào nhanh nhất do tạo trực tiếp zwitterion; APDMES tạo màng mỏng nhất và mịn nhất.
    • Áp suất hệ thống: Tại 35 °C trong 20 phút lắng đọng trên nền APDMES, khi áp suất giảm từ 760 mmHg xuống 100 mmHg, chiều dày màng giảm từ 530 nm xuống 75 nm, nhưng độ nhám $R_q$ lại tăng từ 2.4 nm lên 4.2 nm do chân không liên tục làm giảm áp suất hơi hiệu dụng của monome, khiến tốc độ bay hơi không bắt kịp tốc độ hút khí.
    • Tạo màng định hình (Patterning): Sử dụng khuôn PDMS có các cột kích thước $2\ \mu\text{m} \times 2\ \mu\text{m} \times 100\ \mu\text{m}$, phủ mực dung dịch $(N,N\text{-diethyl-3-aminopropyl)trimethoxysilane}$ 0.035 M trong ethanol, in lên phiến silicon đã xử lý plasma oxy trong 30 giây, nung ở 100 °C trong 1 giờ. Khi cho lắng đọng hơi ECA tại 35 °C trong 8 phút, các cấu trúc PECA chỉ phát triển chọn lọc tại các vị trí có in chất khơi mào.

Chương 3: Metal Deposition in Thin Polymer Films

Chương 3 tập trung vào kỹ thuật đưa kim loại vào màng mỏng polymer sử dụng carbon dioxide siêu tới hạn ($scCO_2$).

  1. Lắng đọng Platinum (Pt) trong màng PECA:
    • Tiền chất cơ kim dimethyl(1,5-cyclooctadiene)platinum(II) ($CODPtMe_2$) nồng độ 0.4 wt% được hòa tan trong $scCO_2$ (nạp áp suất 1500 psi ở 40 °C, gia nhiệt đến 80 °C trong bình phản ứng 15 mL).
    • Ảnh TEM, phổ XPS tại góc 45° và phổ nhiễu xạ tia X góc rộng (WAXD) xác nhận các hạt nano Pt hình thành đồng đều, phân tán đồng nhất trong màng PECA dày 100 µm và màng 5 µm.
    • Kích thước hạt Pt có thể điều chỉnh thông qua nhiệt độ phản ứng (40 °C, 65 °C, 80 °C), lượng tiền chất (20 mg so với các nồng độ khác), và phương pháp khử (có hoặc không có $scCO_2$).
  2. Khảo sát Nickel (Ni) và Bạc (Ag):
    • Tiền chất bis(cyclopentadienyl)nickel và tiền chất bạc khi đưa vào màng PECA qua $scCO_2$ không tạo được các hạt mịn đồng nhất như Pt mà hình thành các cụm hạt lớn (clusters) và phân bố không liên tục.
  3. Màng đa lớp PPX/PECA và tính dẫn điện chọn lọc:
    • Chế tạo các cấu trúc đa lớp: PPX-PECA-PPX ($5\ \mu\text{m} - 50\ \text{nm} - 5\ \mu\text{m}$) và PECA-PPX-PECA ($400\ \text{nm} - 10\ \mu\text{m} - 400\ \text{nm}$).
    • Kết quả phân tích TEM cho thấy các hạt nano Pt kết tụ liên tục tạo thành lớp dẫn điện trong lớp PECA, trong khi hoàn toàn không quan sát thấy hạt Pt nào trong lớp PPX (đóng vai trò lớp cách điện), tạo ra cấu trúc đa lớp dẫn điện - cách điện xen kẽ.

Chương 4: Surface Modification of Poly(ethyl 2-cyanoacrylate) Film

Chương 4 khảo sát phản ứng biến tính hóa học bề mặt của màng PECA nhằm tạo ra các nhóm chức mới.

  1. Khử hóa học màng PECA:
    • Tác nhân $LiAlH_4$ và $BH_3$ trong dung môi diethyl ether ở nhiệt độ phòng được sử dụng để khử các nhóm nitrile ($-CN$) thành amine bậc một ($-CH_2NH_2$) và nhóm ester ($-COOCH_2CH_3$) thành alcohol ($-CH_2OH$).
    • Kết quả đo góc tiếp xúc và AFM cho thấy độ nhám $R_q$ tăng dần theo thời gian khử (từ màng ban đầu qua các mốc 1 giờ, 3 giờ, 6 giờ, 12 giờ, 24 giờ). Màng PECA sau khi khử có tính tan trong nước và dễ bị rửa trôi bởi dung dịch axit sunfuric.
  2. Phản ứng ghép nhóm chức tiếp theo:
    • Bề mặt màng đã khử được cho phản ứng tiếp với heptafluorobutyryl chloride (HFBC) ở pha hơi hoặc pha dung dịch, cùng các acyl chloride khác, anhydride và isocyanate (như phenylisocyanate, 1,8-diisocyanatooctane).
    • Phân tích XPS, AFM và góc tiếp xúc xác nhận sự có mặt của các nhóm chức mới (như đỉnh flo từ HFBC hoặc đỉnh nitơ từ isocyanate), tuy nhiên hiệu suất phản ứng ($reaction\ yield$) trên bề mặt không cao do lớp màng sau khử có độ bền hóa lý kém ổn định.

Chương 5: Preparation of Small Polymer Objects Using Anodized Aluminum Membranes

Chương 5 ứng dụng kỹ thuật lắng đọng pha hơi để chế tạo các cấu trúc polymer kích thước nano trong màng nhôm anod hóa (AAM).

  1. Lắng đọng PECA trong các kênh nano AAM:
    • Màng AAM chứa các lỗ nano song song đường kính ~200 nm.
    • Hơi ECA được đưa vào màng AAM dưới dòng khí mang $N_2$ (khảo sát lưu lượng như 18 mL/phút) ở nhiệt độ 70 °C. Chiều dày lớp PECA bám trên thành trong của ống nano được kiểm soát chính xác thông qua lưu lượng khí $N_2$, nhiệt độ áo nước và thời gian lắng đọng.
    • Sau khi hòa tan hoàn toàn khuôn AAM bằng dung dịch $HF/\text{ethanol}$ kết hợp xử lý siêu âm, thu được các ống nano PECA độc lập, tự đứng vững (self-standing nanotubes), được ghi nhận bằng kính hiển vi FESEM.
  2. Chế tạo ống nano đồng trục PPX/PECA (Coaxial Nanotubes):
    • Phủ trước một lớp PPX mỏng khoảng 7 nm lên thành trong của AAM bằng CVD, sau đó tiếp tục lắng đọng lớp PECA bên trong.
    • Sau khi loại bỏ khuôn AAM, thu được các ống nano đồng trục có lớp vỏ ngoài là PPX và lớp lõi trong là PECA.
  3. Lắng đọng kim loại trong ống nano:
    • Sử dụng kỹ thuật $scCO_2$ để đưa tiền chất Pt vào các ống nano đồng trục PPX/PECA trong AAM. Ảnh SEM và TEM (mẫu cắt lát siêu mỏng dọc và ngang ống) chứng minh các hạt nano Pt phân bố chọn lọc trên thành trong và bên trong lớp PECA.

Các phụ lục (Appendices)

  • Phụ lục A (Calculation of PECA thickness on AAM): Thiết lập phương trình toán học tính toán chiều dày lớp PECA hình thành trên thành lỗ nano của màng AAM dựa trên các thông số: đường kính lỗ giả định 200 nm, khối lượng riêng của $Al_2O_3$ là $3.97\ \text{g/cm}^3$, khối lượng riêng của PECA là $1.0\ \text{g/cm}^3$, và sự thay đổi khối lượng thực tế của màng trước và sau khi lắng đọng.
  • Phụ lục B (Electroless gold deposition in PECA nanotubes): Trình bày quy trình mạ vàng không điện phân trong ống nano PECA bằng cách nhạy hóa với $SnCl_2$ và hoạt hóa bằng $AgNO_3$, sau đó mạ vàng ở pH = 9. Phổ XPS, FESEM, TEM và phổ tán sắc năng lượng tia X (EDS) khẳng định các hạt nano Au hình thành và hiện diện khắp bên trong ống nano PECA.

Kết quả và những đóng góp mới

Luận án đã đạt được các kết quả và đóng góp khoa học chính sau:

  • Làm sáng tỏ cơ chế trùng hợp vận chuyển pha hơi của ethyl 2-cyanoacrylate từ các bề mặt khơi mào đơn lớp tự lắp ráp (SAMs), chứng minh phản ứng diễn ra theo cơ chế zwitterion "living" không qua pha lỏng trung gian, tạo ra màng mỏng polymer đồng dạng có độ dày kiểm soát từ 10 nm đến 1 µm.
  • Xác định ảnh hưởng mang tính quy luật của cấu trúc bazơ khơi mào (amine bậc ba > pyridine > amine bậc hai > amine bậc một), nhiệt độ monome và áp suất hệ thống đến tốc độ phát triển và độ nhám của màng PECA.
  • Phát triển thành công kỹ thuật in vi tiếp xúc kết hợp trùng hợp pha hơi để tạo màng PECA có hoa văn vi mô sắc nét.
  • Ứng dụng thành công carbon dioxide siêu tới hạn ($scCO_2$) để chế tạo vật liệu composite màng đa lớp dẫn điện - cách điện xen kẽ PPX/PECA/Pt, khai thác tính chất kết tụ kim loại chọn lọc trong PECA mà không xâm nhập vào PPX.
  • Thiết lập quy trình tổng hợp ống nano PECA tự đứng vững và ống nano đồng trục PPX/PECA bằng phương pháp khuôn mẫu màng nhôm anod hóa (AAM), đồng thời tích hợp thành công các hạt nano kim loại (Pt, Au) vào cấu trúc ống nano.
  • Về mặt giải pháp kỹ thuật, luận án khuyến nghị tránh duy trì áp suất hệ thống quá thấp trong quá trình CVD nếu mục tiêu là thu được màng polymer có độ nhẵn bề mặt tối ưu.

Hạn chế và hướng nghiên cứu tiếp

Dựa trên các phân tích thực nghiệm được tác giả nêu trong luận án:

  • Phản ứng biến tính bề mặt sau khi khử PECA bằng $LiAlH_4$ hoặc $BH_3$ có hiệu suất chuyển hóa ($reaction\ yield$) chưa cao do bề mặt sau khử bị hòa tan một phần trong nước và làm suy giảm độ ổn định cơ lý của màng.
  • Quá trình lắng đọng kim loại qua $scCO_2$ đối với Ni và Ag chưa đạt được độ phân tán mịn và đồng nhất như đối với Pt, mà tạo thành các cụm hạt không liên tục.
  • Màng PECA có tính nhạy nhiệt (phân hủy định lượng thành monome ở nhiệt độ trên 120 °C) và nhạy cảm với môi trường kiềm hoặc một số dung môi phân cực, giới hạn khả năng ứng dụng ở nhiệt độ cao.
  • Hướng nghiên cứu tiếp theo được gợi mở bao gồm việc tối ưu hóa các điều kiện lắng đọng mạ vàng không điện phân để tạo lớp phủ Au liên tục, đồng nhất hơn trên thành ống nano, cũng như mở rộng nghiên cứu các hệ tiền chất kim loại và polymer nền khác trong môi trường siêu tới hạn.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên sâu cho các nhà nghiên cứu, nghiên cứu sinh và kỹ sư trong các lĩnh vực:

  • Khoa học và Kỹ thuật Polymer / Khoa học Bề mặt: Tham khảo quy trình silan hóa đơn bước và hai bước trên phiến silicon, kỹ thuật tạo đơn lớp tự lắp ráp (SAMs), và cơ chế trùng hợp zwitterion pha hơi.
  • Công nghệ Màng mỏng và Vi điện tử: Ứng dụng phương pháp CVD áp suất điều khiển để chế tạo màng mỏng đồng dạng cách điện/dẫn điện và kỹ thuật in vi tiếp xúc PDMS tạo hoa văn vi mô.
  • Công nghệ Vật liệu Nano và Carbon Dioxide Siêu tới hạn: Học hỏi quy trình tổng hợp ống nano đồng trục qua khuôn mẫu AAM và phương pháp tẩm/khử tiền chất cơ kim trong môi trường $scCO_2$ để chế tạo vật liệu nanocomposite kim loại/polymer.

Câu hỏi thường gặp

1. Cơ chế hình thành màng mỏng PECA trên phiến silicon qua phương pháp lắng đọng pha hơi diễn ra như thế nào? Hơi monome ethyl 2-cyanoacrylate khi tiếp xúc với bề mặt silicon đã gắn các chất khơi mào bazơ (như aminosilane hoặc amine phân tử nhỏ) sẽ lập tức phản ứng tạo thành các zwitterion hoạt động. Phản ứng trùng hợp diễn ra trực tiếp tại ranh giới pha rắn/hơi mà không trải qua quá trình ngưng tụ thành giọt lỏng. Các tâm khơi mào hoạt động liên tục được chuyển dịch lên bề mặt đầu chuỗi polymer đang phát triển, giúp màng tiếp tục dày lên theo thời gian.

2. Áp suất hệ thống và nhiệt độ monome ảnh hưởng như thế nào đến độ dày và độ nhám của màng PECA? Khi nhiệt độ monome tăng (từ nhiệt độ phòng lên 75 °C), áp suất hơi monome tăng dẫn đến tốc độ phát triển màng nhanh hơn và màng dày hơn. Về áp suất hệ thống, khi giảm áp suất từ 760 mmHg xuống 100 mmHg tại 35 °C (trong 20 phút), chiều dày màng giảm từ 530 nm xuống 75 nm, nhưng độ nhám bề mặt ($R_q$) lại tăng từ 2.4 nm lên 4.2 nm do chân không liên tục làm giảm áp suất hơi hiệu dụng và cản trở sự cân bằng bay hơi của monome.

3. Tại sao cấu trúc đa lớp PPX/PECA lại có thể tạo ra các lớp dẫn điện và cách điện xen kẽ khi xử lý với Platinum trong $scCO_2$? Khi đưa tiền chất cơ kim platin ($CODPtMe_2$) vào cấu trúc đa lớp PPX/PECA qua môi trường $scCO_2$, platin chỉ bị giữ lại và khử thành hạt nano liên tục bên trong lớp PECA (tạo thành lớp dẫn điện). Ngược lại, lớp PPX hoàn toàn không xuất hiện hạt platin nào (được chứng minh qua ảnh TEM), do đó lớp PPX giữ nguyên vai trò là lớp cách điện xen kẽ.

4. Ống nano đồng trục PPX/PECA được chế tạo bằng cách nào trong màng nhôm anod hóa (AAM)? Đầu tiên, một lớp màng poly(para-xylylene) (PPX) mỏng khoảng 7 nm được lắng đọng bằng phương pháp CVD lên thành trong của các lỗ nano màng AAM. Tiếp theo, hơi ethyl 2-cyanoacrylate được đưa vào để trùng hợp tạo lớp PECA bên trong lòng ống PPX. Sau khi hòa tan hoàn toàn khuôn nhôm AAM trong dung dịch $HF/\text{ethanol}$, cấu trúc ống nano đồng trục với vỏ ngoài PPX và lõi trong PECA được giải phóng hoàn toàn.

5. Vì sao phản ứng biến tính hóa học bề mặt của PECA sau khi khử bằng $LiAlH_4$ hoặc $BH_3$ lại có hiệu suất không cao? Phản ứng khử nhóm nitrile và ester trên mạch PECA bằng $LiAlH_4$ hoặc $BH_3$ làm tăng độ nhám bề mặt và tạo ra các nhóm amine/alcohol làm cho bề mặt polymer trở nên tan trong nước và kém bền vững về mặt cơ lý hóa. Sự suy thoái cấu trúc bề mặt này cản trở các phản ứng ghép nối tiếp theo với acyl chloride, anhydride hoặc isocyanate, dẫn đến hiệu suất biến tính bề mặt thực tế đạt được ở mức thấp.

Kết luận

Luận án tiến sĩ của Zhixiang Lu đã phát triển và hoàn thiện phương pháp trùng hợp vận chuyển pha hơi để tổng hợp màng mỏng poly(ethyl 2-cyanoacrylate) siêu mỏng có độ dày và hình thái được kiểm soát chính xác ở quy mô nanomet. Công trình đã kết hợp kỹ thuật lắng đọng pha hơi với các công nghệ tiên tiến như in vi tiếp xúc, xử lý trong carbon dioxide siêu tới hạn và khuôn mẫu nano màng nhôm anod hóa để chế tạo thành công màng định hình, màng đa lớp dẫn điện - cách điện xen kẽ, và các ống nano đồng trục polymer/kim loại. Đây là một đóng góp học thuật có giá trị thực nghiệm cao, mở rộng đáng kể phạm vi ứng dụng của vật liệu polycyanoacrylate trong công nghệ màng mỏng và vật liệu nano chức năng.
