Bối cảnh và vấn đề nghiên cứu

Trong quá trình công nghiệp hóa và hiện đại hóa, ngành giao thông vận tải đường biển giữ vai trò then chốt trong việc vận chuyển hàng hóa và thúc đẩy giao lưu kinh tế trong nước cũng như quốc tế. Đặc biệt tại các trung tâm cảng biển lớn như thành phố Hải Phòng, nhu cầu tự động hóa và nâng cao độ an toàn của trang thiết bị tàu thủy ngày càng trở nên cấp thiết.

Trên các tàu thủy hiện đại, môi trường buồng máy có mức độ ồn rất cao do hoạt động của hệ thống động cơ chính, máy phát điện và các hệ thống phụ trợ, khiến việc trao đổi thông tin bằng tín hiệu thoại trực tiếp giữa cabin lái và buồng máy không thể thực hiện một cách chính xác. Do đó, hệ thống chuông truyền lệnh (Engine Telegraph / Chuông truyền động) là phương tiện giao tiếp bắt buộc nhằm đảm bảo việc phát lệnh điều động tốc độ và xác nhận lệnh giữa thuyền trưởng/sĩ quan boong và sĩ quan máy diễn ra an toàn, tin cậy.

Đề tài "Thiết kế hệ thống chuông truyền động trên tàu thủy" (được thể hiện trong nội dung thuyết minh là thiết kế hệ thống chuông truyền lệnh) do sinh viên Nguyễn Văn An thực hiện dưới sự hướng dẫn của Th.S Nguyễn Đoàn Phong tại Trường Đại học Dân lập Hải Phòng (áp dụng hệ thống quản lý chất lượng ISO 9001:2008) thuộc ngành Điện Tự Động Công Nghiệp (khóa lớp ĐC1601, mã sinh viên 1212102002).

Nhiệm vụ nghiên cứu của đề tài tập trung vào ba nội dung chính:

  1. Nghiên cứu tổng quan về cấu tạo tàu thủy, các đặc tính hàng hải và các yêu cầu kỹ thuật đối với hệ thống lái tàu thủy theo quy chuẩn Đăng kiểm Việt Nam.
  2. Khảo sát, so sánh và lựa chọn phương án công nghệ tối ưu cho hệ thống chuông truyền lệnh dựa trên các giải pháp kỹ thuật hiện có.
  3. Xây dựng sơ đồ phần cứng, mạch cấp nguồn, phân bổ cổng vào/ra và lập trình chương trình điều khiển cho hệ thống chuông truyền lệnh ứng dụng bộ điều khiển logic khả trình PLC Simatic S7-200 (CPU 214).

Phạm vi nghiên cứu của đề tài được triển khai trong mốc thời gian từ ngày 31 tháng 09 năm 2016 đến ngày 31 tháng 12 năm 2016, tập trung vào giải pháp điều khiển tự động phục vụ truyền tín hiệu điều động giữa cabin lái và buồng máy tàu thủy.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và tiêu chuẩn áp dụng

Đề tài dựa trên các cơ sở lý thuyết chuyên ngành về kỹ thuật tàu thủy và tự động hóa hàng hải:

  • Lý thuyết vỏ tàu và đặc tính hàng hải: Nghiên cứu các yếu tố hình học của tàu thủy (chiều dài, chiều rộng, mớn nước, mạn khô, các hệ số béo), các đặc tính hàng hải cơ bản bao gồm tính nổi, tính ổn định (giới hạn góc nghiêng nhỏ dưới $15^\circ$), tính chống chìm, tính tốc độ và tính điều khiển.
  • Tiêu chuẩn kỹ thuật Đăng kiểm Việt Nam: Quy định về hệ thống truyền động điện cho máy lái và thiết bị điều khiển trên tàu thủy:
    • Khả năng thay đổi mô men quay của động cơ trong giới hạn $(0 \div 200)% M_{\text{đm}}$.
    • Động cơ điện có khả năng dừng dưới điện trong thời gian 1 phút.
    • Nguồn điện cấp lấy từ bảng phân phối điện chính theo 2 tuyến đường cáp cách xa nhau ở mức tối đa.
    • Tích hợp bảo vệ ngắn mạch, rơle nhiệt và thiết bị còi báo hiệu quá tải.
    • Hệ thống lái tự động duy trì hướng đi với độ lệch $\Delta\alpha \le \pm 1^\circ$ khi vận tốc tàu lớn hơn 6 hải lý/h; biên độ dao động $\le 1^\circ$ ở sóng cấp 3 và không vượt quá $2^\circ \div 3^\circ$ ở sóng cấp 6.
    • Đảm bảo hoạt động trong điều kiện tàu lắc ngang tới $22^\circ$ (chu kỳ $8 \div 22$ giây), lắc dọc tới $10^\circ$ (chu kỳ $6 \div 10$ giây), rung động từ $5 \div 30\text{ Hz}$, dải nhiệt độ môi trường từ $-10^\circ\text{C}$ đến $+50^\circ\text{C}$ và độ ẩm $(95 \div 98)%$.
  • Mô hình toán học điều khiển hướng đi của tàu: Hệ thống lái tự động được mô tả bởi phương trình hàm truyền động học: $$\Delta p(T_2 p^2 + T_1 p + 1) = K_c (1 + \tau p)\beta$$ Và phương trình thuật toán điều khiển tổng hợp: $$y = K_1\Delta\alpha + K_2 \frac{d\Delta\alpha}{dt} + K_3 \int \Delta\alpha dt - K_4\beta - K_5 \frac{d\beta}{dt}$$ Trong đó $\Delta\alpha$ là độ lệch hướng đi, $\beta$ là góc bẻ lái, $K_1, K_2, K_3$ lần lượt là các hệ số tỉ lệ, vi phân và tích phân của sai lệch hướng; $K_4, K_5$ là các hệ số phản hồi vị trí và đạo hàm góc bánh lái.

Phương pháp nghiên cứu

Tác giả sử dụng kết hợp các phương pháp:

  • Phương pháp phân tích - tổng hợp lý thuyết: Khái quát hóa lịch sử phát triển trang bị hàng hải, phân tích cấu trúc vỏ tàu và các hệ thống lái cơ khí, thủy lực và điện tự động.
  • Phương pháp so sánh kỹ thuật: Đánh giá ưu và nhược điểm của 4 phương án công nghệ truyền lệnh (Sensin đồng bộ, Rơle trung gian, Vi điều khiển và PLC) để chọn giải pháp phù hợp với môi trường hàng hải.
  • Phương pháp thiết kế hệ thống và lập trình điều khiển logic: Thiết kế mạch phần cứng, xác định bảng địa chỉ vào/ra (I/O) và sử dụng phần mềm Step 7 - Micro/WIN (hoặc Micro/DOS) để xây dựng chương trình điều khiển theo ngôn ngữ hình thang (LAD) và danh sách lệnh (STL).

Thiết kế và triển khai hệ thống

Nguyên lý hoạt động của hệ thống chuông truyền lệnh

Hệ thống chuông truyền lệnh phục vụ liên lạc hai chiều giữa cabin lái và buồng máy (hoặc buồng điều khiển trung tâm trên tàu lớn) thông qua các nút bấm lệnh và hệ thống đèn, chuông báo hiệu:

  • Phân nhóm lệnh: Gồm 3 nhóm lệnh chính:
    1. Tiến (Ahead): Gồm 4 cấp tốc độ: Cực chậm (Dead Slow), Chậm (Slow), Nửa tốc (Half), Toàn tốc (Full).
    2. Lùi (Astern): Gồm 4 cấp tốc độ: Cực chậm (Dead Slow), Chậm (Slow), Nửa tốc (Half), Toàn tốc (Full).
    3. Chế độ (Mode): Dừng (Stop) và các trạng thái chuyển đổi.
  • Quy trình truyền và trả lệnh:
    • Khi người vận hành tại cabin phát lệnh bằng cách nhấn nút tương ứng, đèn chỉ thị lệnh đó ở cả hai trạm (cabin và buồng máy) sẽ sáng nhấp nháy, đồng thời chuông báo động reo liên tục.
    • Sĩ quan máy tại buồng máy tiếp nhận và nhấn đúng nút lệnh phản hồi. Khi lệnh trả trùng khớp với lệnh phát, đèn chỉ thị ở cả hai trạm chuyển sang trạng thái sáng liên tục và chuông ngừng kêu.
    • Trường hợp người trực máy trả lệnh sai hướng (ví dụ trạm phát phát lệnh Tiến nhưng trạm nhận trả lệnh Lùi hoặc ngược lại), hệ thống sẽ kích hoạt đèn cảnh báo "ADD/WRONG WAY" nhấp nháy để cảnh báo thao tác sai. Hệ thống chỉ trở lại bình thường khi lệnh được trả đúng chiều và đúng nút.
Nhóm lệnh Các trạng thái lệnh cụ thể Trạng thái chuông / Đèn khi phát Trạng thái khi trả đúng lệnh Trạng thái khi trả ngược hướng
Tiến (Ahead) Dead Slow, Slow, Half, Full Đèn nhấp nháy, chuông kêu Đèn sáng liên tục, chuông tắt Đèn ADD/WRONG WAY nhấp nháy
Lùi (Astern) Dead Slow, Slow, Half, Full Đèn nhấp nháy, chuông kêu Đèn sáng liên tục, chuông tắt Đèn ADD/WRONG WAY nhấp nháy
Chế độ (Mode) Stop và các lệnh chuyển chế độ Đèn nhấp nháy, chuông kêu Đèn sáng liên tục, chuông tắt -

Đánh giá và lựa chọn giải pháp công nghệ

Đồ án khảo sát và so sánh 4 giải pháp công nghệ truyền lệnh:

Giải pháp công nghệ Ưu điểm Nhược điểm Kết luận lựa chọn
Sensin đồng bộ Nguyên lý góc quay đồng bộ đơn giản, điều khiển trực tiếp công tắc xoay. Cấu tạo cơ khí rất nặng, cồng kềnh, khó bảo dưỡng. Không chọn
Rơle trung gian Mạch đơn giản, linh kiện dễ tìm kiếm và thay thế. Số lượng dây nối giữa các panel rất nhiều; khi thay đổi thuật toán phải thiết kế lại toàn bộ phần cứng. Không chọn
Vi điều khiển Kích thước mạch nhỏ gọn, lập trình linh hoạt, chi phí thấp. Độ bền kém trong môi trường biển có độ ẩm cao ($95\div 98%$), dễ bị nhiễu. Không chọn
PLC Simatic S7-200 Độ tin cậy cao trong công nghiệp, chống nhiễu và chịu ẩm tốt, dễ sửa đổi/nâng cấp chương trình, gọn nhẹ. Cần trang bị cáp nạp và phần mềm chuyên dụng để lập trình. Được chọn

Cấu trúc phần cứng PLC S7-200 CPU 214

Bộ điều khiển trung tâm được chọn là khối CPU 214 thuộc họ Simatic S7-200 của hãng Siemens:

  • Cấu hình phần cứng: Tích hợp sẵn 14 ngõ vào số (Inputs) và 10 ngõ ra số (Outputs), cho phép ghép nối tối đa 7 module mở rộng.
  • Khả năng lưu trữ: Bộ nhớ duy trì dữ liệu khi mất nguồn điện cung cấp trong khoảng thời gian lên đến 190 giờ nhờ tụ điện dung lượng cao.
  • Đèn báo trạng thái trên CPU: Đèn đỏ SF (System Fault - báo lỗi hệ thống), đèn xanh RUN (chế độ chạy), đèn vàng STOP (chế độ dừng), cùng hệ thống đèn LED xanh hiển thị trạng thái logic tức thời của các cổng $I_x$ và $Q_x$.
  • Cổng truyền thông: Chuẩn nối tiếp RS485 giắc 9 chân, kết nối máy tính lập trình thông qua cáp PC/PPI (chuyển đổi RS232/RS485) hoặc cáp nối thẳng MPI với máy lập trình chuyên dụng họ PG7xx.
Sơ đồ phân bổ chân cổng truyền thông RS485 trên S7-200:
Chân 1: Nối đất (Ground)
Chân 2: 24V DC
Chân 3: Tín hiệu truyền và nhận dữ liệu (RS485 B)
Chân 4: Không sử dụng
Chân 5: Đất tín hiệu (Ground)
Chân 6: 5V DC (điện trở trong 100 Ohm)
Chân 7: 24V DC (dòng cấp tối đa 120 mA)
Chân 8: Tín hiệu truyền và nhận dữ liệu (RS485 A)
Chân 9: Không sử dụng
  • Tổ chức bộ nhớ CPU 214:
    • Vùng chương trình: Lưu trữ tập lệnh, thuộc loại bộ nhớ không bay hơi (non-volatile).
    • Vùng tham số: Lưu từ khóa, địa chỉ trạm, thông số cấu hình.
    • Vùng dữ liệu: Gồm các miền nhớ biến $V$ (Variable Memory từ byte 0 đến 4094), thanh ghi ảnh đầu vào $I$ (0 đến 7), thanh ghi ảnh đầu ra $Q$ (0 đến 7), các bit nhớ nội $M$ (0 đến 31), các bit nhớ đặc biệt $SM$ (0 đến 85), thanh ghi tích lũy $AC$ (0 đến 3). Cho phép truy xuất theo bit, byte (B), từ đơn (W) và từ kép (D).
    • Vùng đối tượng: Gồm 128 bộ định thời Timer ($T_0 \div T_{127}$), 128 bộ đếm Counter ($C_0 \div C_{127}$), các bộ đếm tốc độ cao HC ($HC_0 \div HC_2$).

Phương pháp lập trình và thuật toán

Chương trình được xây dựng trên phần mềm Step 7 - Micro/WIN (hoặc Micro/DOS) theo chu trình quét lặp (scan cycle):

  1. Giai đoạn 1: Nhập dữ liệu và cập nhật trạng thái từ các cổng vào ngoại vi $I_x$ vào vùng đệm ảo.
  2. Giai đoạn 2: Đọc và thực thi tuần tự các câu lệnh trong chương trình chính (Main Program) từ lệnh đầu tiên đến lệnh kết thúc (MEND), đồng thời xử lý các ngắt nếu có tín hiệu báo ngắt.
  3. Giai đoạn 3: Thực hiện truyền thông nội bộ và tự kiểm tra lỗi hệ thống.
  4. Giai đoạn 4: Chuyển dữ liệu kết quả từ bộ đệm ảo ra xuất tín hiệu đóng/ngắt tại các cổng ra ngoại vi $Q_x$.

Các lệnh logic cơ bản được sử dụng trong mã chương trình bao gồm:

  • Lệnh nạp tiếp điểm: LD (Load thường mở), LDN (Load Not thường đóng), LDI / LDNI (nạp tức thời).
  • Lệnh gán đầu ra: = (Output cuộn dây), =I (xuất tức thời).
  • Lệnh ghi/xóa trạng thái: S (Set), R (Reset) duy trì trạng thái đóng/ngắt tiếp điểm từ 1 đến 255 điểm.
  • Lệnh logic Boolean: A (And), AN (And Not), O (Or), ON (Or Not).

Nội dung chính theo từng chương

Chương 1. Tổng quan về tàu thủy và hệ thống lái tàu

Chương này cung cấp hệ thống kiến thức nền tảng về lịch sử, kết cấu tàu thủy và các yêu cầu kỹ thuật đối với hệ thống lái:

  • Lịch sử phát triển: Điểm qua các giai đoạn từ thuyền gỗ dùng mái chèo, cánh buồm, bánh lái tay cầm thời cổ đại sang vô lăng lái cơ học thế kỷ 15; bước phát triển đột phá với tàu vỏ sắt và máy hơi nước thế kỷ 18-19; sự ra đời của con quay hồi chuyển Foucault (giữa thế kỷ 19) và các phát minh la bàn con quay điện của Anschutz (1908) và Sperry (1911).
  • Đặc tính hình học và trọng tải: Trình bày 3 mặt cắt cơ bản (dọc giữa, ngang giữa, đường nước thiết kế), các kích thước chủ yếu ($L_{\text{oa}}, L_{\text{bp}}$, chiều rộng, chiều cao mạn, mớn nước, mạn khô), 4 hệ số hình dáng (đường nước, sườn giữa, hệ số béo, lăng trụ dọc) và các khái niệm lượng chiếm nước không tải, đầy tải, trọng tải toàn phần và trọng tải net theo Công ước Trọng tải 1969.
  • Đặc tính hàng hải và kết cấu thân tàu: Phân tích tính nổi (sức nổi dự trữ), tính ổn định ngang/dọc, tính tốc độ (khắc phục sức cản ma sát, tạo sóng bằng mũi quả lê), hiện tượng lắc ngang/dọc và các thiết bị chống lắc (vây hông, két giảm lắc), tính chống chìm và tính điều khiển. Phân tích kết cấu boong, thượng tầng, lầu lái, kết cấu đáy kép chở nước dằn (ballast) và vùng gia cường mũi tàu (0.15 chiều dài tàu).
  • Yêu cầu kỹ thuật hệ thống lái: Trình bày chi tiết các quy định nghiêm ngặt của Đăng kiểm Việt Nam đối với truyền động lái điện, các yêu cầu kỹ thuật đối với hệ thống lái tự động (độ chính xác giữ hướng, dải nhiệt độ, độ ẩm, khả năng chịu rung lắc), sơ đồ khối nguyên lý điều khiển vòng kín và các nguyên tắc căn chỉnh hệ số $K_1, K_2, K_3, K_4$ theo tải trọng và điều kiện sóng gió biển.

Chương 2. Lựa chọn phương pháp thực hiện và thiết bị với giải pháp được chọn

Chương 2 tập trung phân tích chức năng của hệ thống chuông truyền lệnh và giải pháp phần cứng:

  • Phân tích nguyên lý truyền phát lệnh và phản hồi xác nhận 3 nhóm lệnh (Tiến, Lùi, Dừng) với các cấp tốc độ (Dead Slow, Slow, Half, Full), cơ chế kích hoạt chuông - đèn nhấp nháy, xác nhận lệnh sáng liên tục và chức năng cảnh báo thao tác ngược chiều (ADD/WRONG WAY).
  • So sánh ưu nhược điểm của các phương pháp: Sensin đồng bộ, Rơle trung gian, Vi điều khiển và PLC; từ đó luận chứng việc lựa chọn PLC Simatic S7-200.
  • Khảo sát chi tiết cấu trúc phần cứng CPU 214: số lượng kênh vào/ra (14 In / 10 Out), khả năng mở rộng 7 module, cơ chế xử lý ngắt, các chế độ vận hành (RUN, STOP, TERM), sơ đồ cổng truyền thông nối tiếp RS485 và cáp nạp PC/PPI.
  • Phân loại và phân tích tổ chức bộ nhớ trong PLC S7-200 (các vùng $V, I, Q, M, SM, T, C, AC$), cơ chế chu kỳ quét lặp (Scan Cycle) và tập lệnh logic cơ bản theo ngôn ngữ hình thang (LAD) và liệt kê lệnh (STL).

Chương 3. Xây dựng hệ thống

Chương 3 trình bày việc hiện thực hóa hệ thống chuông truyền lệnh:

  • Thiết kế mạch nguồn: Cung cấp nguồn điện một chiều 24V DC và 5V DC ổn định phục vụ cho CPU, các cảm biến nút nhấn và rơle đầu ra.
  • Xác định chức năng và sơ đồ đấu nối vào/ra: Quy định địa chỉ các cổng vào vật lý ($I_{0.0} \div I_{1.5}$) tương ứng với các nút ấn lệnh từ cabin và buồng máy; các cổng ra ($Q_{0.0} \div Q_{1.1}$) kết nối với hệ thống đèn báo lệnh, đèn báo sai hướng và chuông báo động.
  • Xây dựng chương trình điều khiển: Lập trình các khối logic điều khiển truyền lệnh, duy trì trạng thái nhấp nháy đèn và reo chuông, khối xử lý giải mã tín hiệu trả lệnh, khối logic so sánh phát hiện thao tác ngược hướng và khối khóa liên động hệ thống.

Kết quả và đóng góp

Kết quả kỹ thuật đạt được

  • Đồ án đã hệ thống hóa đầy đủ cơ sở lý thuyết về kết cấu tàu thủy, đặc tính hàng hải và các tiêu chuẩn kỹ thuật bắt buộc của Đăng kiểm Việt Nam đối với hệ thống tự động hóa buồng lái và buồng máy.
  • Đã phân tích toàn diện các giải pháp kỹ thuật và lựa chọn thành công bộ điều khiển PLC Simatic S7-200 CPU 214 để ứng dụng cho hệ thống chuông truyền lệnh trên tàu thủy.
  • Thiết kế hoàn chỉnh cấu hình phần cứng:
    • Phân bổ 14 đầu vào số và 10 đầu ra số trên CPU 214.
    • Thiết kế sơ đồ mạch cấp nguồn và sơ đồ ghép nối tín hiệu I/O giữa panel cabin lái và panel buồng máy.
    • Xây dựng thuật toán điều khiển giải quyết trọn vẹn quy trình phát lệnh - trả lệnh cho 3 nhóm lệnh (Ahead, Astern, Mode) qua 4 cấp tốc độ, tích hợp chế độ cảnh báo nhấp nháy đèn ADD/WRONG WAY khi thao tác ngược hướng.

Đóng góp của đồ án

  • So với các hệ thống truyền lệnh truyền thống sử dụng Sensin cơ điện cồng kềnh hoặc hệ thống Rơle dây nối phức tạp, giải pháp sử dụng PLC S7-200 giúp giảm thiểu đáng kể số lượng dây dẫn kéo dọc thân tàu, nâng cao độ tin cậy và khả năng chống chịu độ ẩm môi trường biển.
  • Đồ án tạo ra một thiết kế mở, cho phép dễ dàng mở rộng thêm các panel giám sát tại buồng điều khiển trung tâm (đối với tàu cỡ lớn) hoặc tích hợp liên động với hệ thống điều khiển tốc độ máy chính chỉ bằng cách thay đổi phần mềm mà không cần thay đổi lại kết cấu phần cứng.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

  • Đồ án tập trung chủ yếu vào việc xây dựng cấu trúc điều khiển logic trên bộ điều khiển S7-200 CPU 214; các số liệu tính toán chi tiết về độ sụt áp trên đường dây truyền thông khoảng cách xa trên các tàu có chiều dài lớn chưa được trình bày sâu trong thuyết minh.
  • Chưa tích hợp giao tiếp mạng truyền thông công nghiệp (như mạng Profibus hoặc Modbus) để kết nối đồng bộ dữ liệu chuông truyền lệnh với hệ thống quản lý báo động tích hợp (VMS/AMS) trên tàu.

Hướng nghiên cứu tiếp

  • Mở rộng nghiên cứu ghép nối mạng truyền thông giữa nhiều trạm điều khiển phân tán (Cabin, Buồng máy, Buồng điều khiển trung tâm, Cánh gà điều động hai bên mạn) thông qua chuẩn RS485/Modbus.
  • Ứng dụng các dòng PLC thế hệ mới hơn (như Siemens S7-1200 / S7-1500) kết hợp màn hình cảm ứng HMI chuyên dụng hàng hải để hiển thị trực quan nhật ký thao tác và trạng thái vận hành máy chính.

Giá trị tham khảo

Tài liệu đồ án tốt nghiệp này mang lại giá trị tham khảo thiết thực cho:

  • Sinh viên ngành Điện tự động công nghiệp, Tự động hóa hàng hải, Điện tàu thủy: Sử dụng làm tài liệu tham khảo trong các học phần Tự động hóa tàu thủy, Trang bị điện tàu thủy, Lập trình điều khiển logic PLC S7-200.
  • Kỹ sư thiết kế và kỹ thuật viên bảo dưỡng điện tàu thủy: Tham khảo nguyên lý vận hành chuông truyền lệnh, phương pháp gán địa chỉ I/O, cấu trúc thuật toán phát/trả lệnh và xử lý cảnh báo ngược chiều (ADD/WRONG WAY) trong đóng mới và sửa chữa tàu thủy.
  • Phần đáng tham khảo nhất: Nội dung Chương 1 về các yêu cầu kỹ thuật của Đăng kiểm Việt Nam và nội dung Chương 2, Chương 3 về cấu trúc bộ nhớ, tập lệnh LAD/STL và sơ đồ kết nối I/O của PLC S7-200 CPU 214.

Câu hỏi thường gặp

1. Tại sao môi trường tàu thủy đòi hỏi phải có hệ thống chuông truyền lệnh chuyên dụng thay vì dùng bộ đàm thoại?

Do buồng máy tàu thủy tập trung máy chính và các máy phụ hoạt động liên tục tạo ra tiếng ồn có cường độ rất lớn, tín hiệu âm thanh thoại trực tiếp rất dễ bị biến dạng, nghe không rõ hoặc gây hiểu nhầm mệnh lệnh. Hệ thống chuông truyền lệnh sử dụng tín hiệu thị giác (đèn nhấp nháy, đèn sáng liên tục) kết hợp tín hiệu thính giác (chuông reo) và cơ chế bắt buộc trạm nhận phải nhấn nút xác nhận trùng khớp, đảm bảo loại trừ hoàn toàn sai sót trong điều động tàu.

2. Các nhóm lệnh điều động tốc độ trên chuông truyền lệnh được phân chia như thế nào?

Hệ thống gồm 3 nhóm lệnh chính:

  • Nhóm Tiến (Ahead): Có 4 cấp tốc độ gồm Dead Slow (Cực chậm), Slow (Chậm), Half (Nửa tốc) và Full (Toàn tốc).
  • Nhóm Lùi (Astern): Có 4 cấp tốc độ gồm Dead Slow (Cực chậm), Slow (Chậm), Half (Nửa tốc) và Full (Toàn tốc).
  • Nhóm Chế độ (Mode): Gồm trạng thái Stop (Dừng máy) và các chế độ điều động.

3. Hệ thống xử lý ra sao khi buồng máy trả lệnh ngược với hướng phát lệnh từ buồng lái?

Khi trạm phát phát các lệnh thuộc nhóm Tiến (Ahead) nhưng trạm nhận lại trả lệnh thuộc nhóm Lùi (Astern), hoặc ngược lại, hệ thống sẽ tự động kích hoạt đèn cảnh báo "ADD/WRONG WAY" ở trạng thái sáng nhấp nháy để cảnh báo sĩ quan trực máy. Hệ thống duy trì trạng thái cảnh báo và chỉ trở lại bình thường khi người nhận nhấn đúng nút lệnh hoặc đúng hướng lệnh đã phát.

4. CPU 214 của PLC Siemens S7-200 có những đặc tính kỹ thuật phần cứng nổi bật nào?

Khối CPU 214 tích hợp sẵn 14 ngõ vào số và 10 ngõ ra số, cho phép ghép nối tối đa 7 module mở rộng. Bộ nhớ dữ liệu duy trì được trạng thái trong 190 giờ khi mất nguồn điện nhờ tích hợp tụ điện. CPU trang bị cổng truyền thông nối tiếp RS485 (giắc 9 chân) hỗ trợ nạp chương trình và kết nối mạng PPI/MPI.

5. Theo quy chuẩn Đăng kiểm Việt Nam, hệ thống lái và nguồn cấp cho lái phải đáp ứng những tiêu chí an toàn nào?

Động cơ truyền động điện cho máy lái phải có dải điều chỉnh mô men $(0 \div 200)% M_{\text{đm}}$ và chịu được trạng thái dừng dưới điện trong 1 phút. Nguồn cấp phải đi từ bảng điện chính theo 2 tuyến cáp độc lập cách xa nhau tối đa. Mạch điện phải có bảo vệ ngắn mạch, bảo vệ quá tải gắn còi báo động, trang bị công tắc ngắt cuối chống quay quá góc giới hạn và đảm bảo hoạt động an toàn trong điều kiện tàu lắc ngang $22^\circ$, lắc dọc $10^\circ$, nhiệt độ $-10^\circ\text{C} \div +50^\circ\text{C}$ và độ ẩm lên đến $98%$.

Kết luận

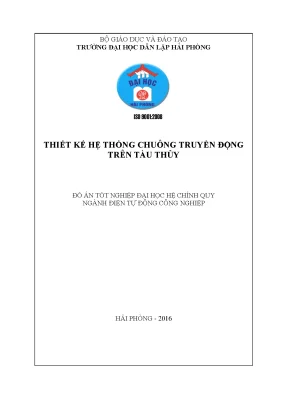

Đồ án tốt nghiệp "Thiết kế hệ thống chuông truyền động trên tàu thủy" của sinh viên Nguyễn Văn An đã giải quyết hoàn chỉnh bài toán ứng dụng công nghệ điều khiển khả trình PLC Simatic S7-200 CPU 214 vào hệ thống chuông truyền lệnh trên tàu thủy. Bằng việc phân tích kỹ lưỡng các đặc tính hàng hải, tiêu chuẩn Đăng kiểm Việt Nam và so sánh các phương án kỹ thuật, tác giả đã xây dựng thành công sơ đồ đấu nối phần cứng và chương trình điều khiển logic đảm bảo đầy đủ các chức năng truyền lệnh, trả lệnh và cảnh báo thao tác sai hướng. Đề tài thể hiện tính ứng dụng cao, đáp ứng tốt các yêu cầu về độ bền, độ tin cậy và an toàn trong môi trường vận hành khắc nghiệt của ngành hàng hải.
